UML 类图

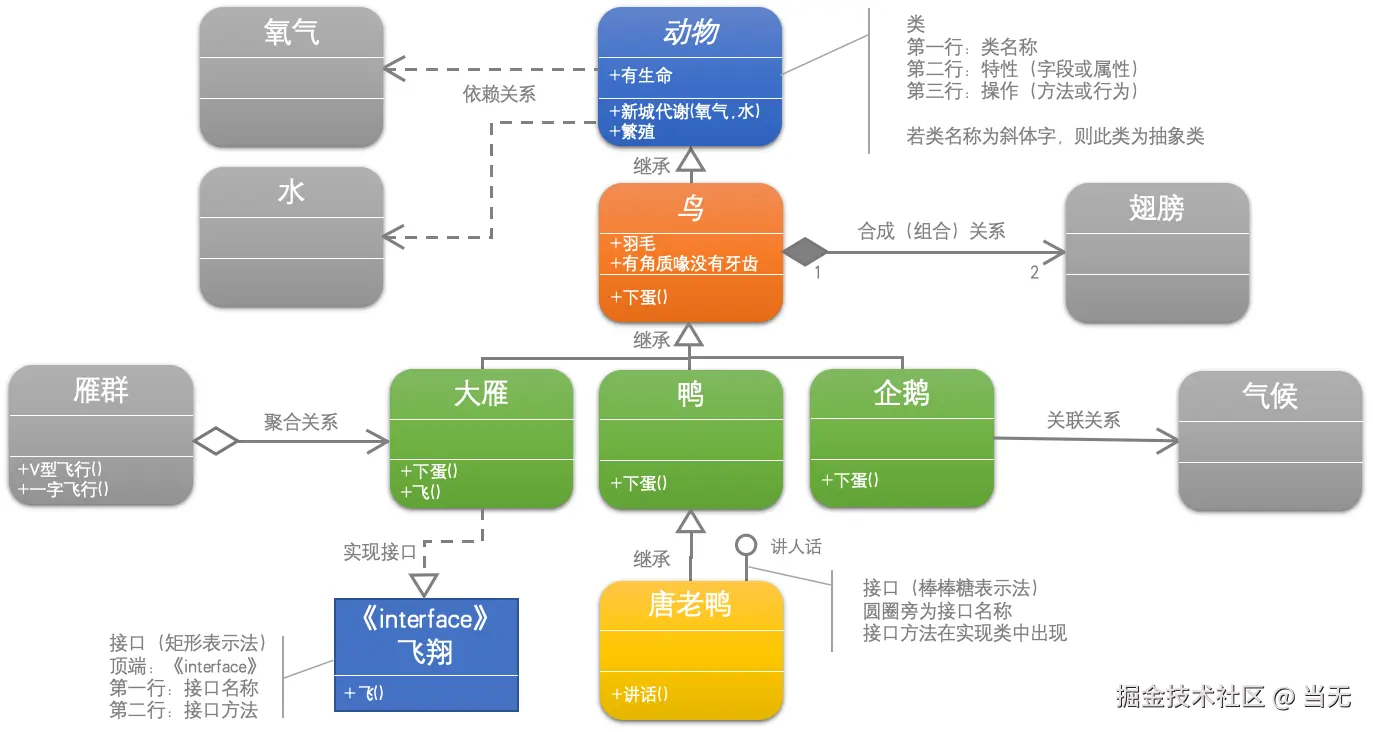

示例
类（class）
下图“动物”矩形框，就代表一个类（class）。
类图分为三层，第一层显示类的名称，如果是抽象类，则用斜体显示；第二层是类的特性，通常就是字段和属性；第三层是类的操作，通常是方法或行为 。 注意前面的符号，“+”表示public，“-”表示private，“#”表示protected。
abstract class Animal {
}
接口（interface）

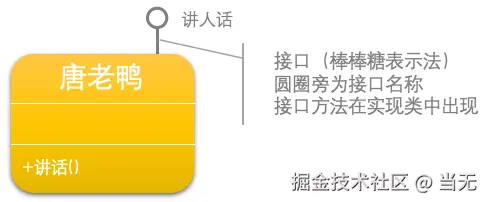

下图“飞翔”表示一个接口图，与类图的区别主要是顶端有<<interface>>显示。第一行是接口名称，第二行是接口方法。接口还有另一种表示方法，俗称棒棒糖表示法，比如图中的唐老鸭类就是实现了“讲话人”的接口。
interface IFly {
void fly();
}
interface ILanguage {
void speak();
}
继承（extends）

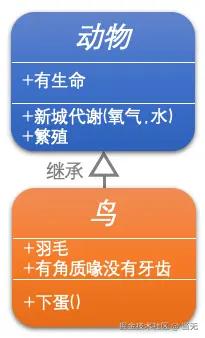

动物、鸟、鸭、唐老鸭之间的关系符号表示继承关系，继承关系用==空心三角形 + 实线==来表示。
class Bird extends Animal {
}
实现（implements）

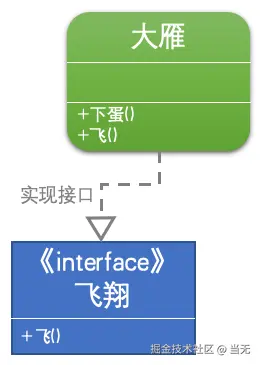

大雁会飞，所以这里让它实现了飞翔接口。实现接口用==空心三角形 + 虚线==来表示。
class WideGoose implements IFly {
}
关联（associatin）

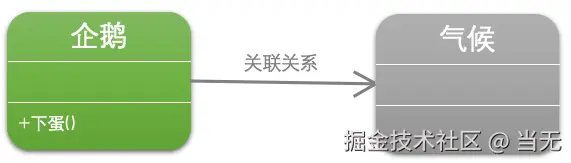

企鹅和气候两个类，企鹅是很特别的鸟，会游不会飞。更重要的是，它与气候有很大的关联。企鹅需要“知道”气候的变化，需要“了解”气候规律。当一个类“知道”另一个类时，可以用关联(association)。关联关系用==实线箭头==来表示。
class Penguin extends Bird {
// 企鹅 Penguin 持有气候 Climate 的引用
private Climate climate;
}
聚合（aggregation）
大雁与雁群这两个类，大雁是群居动物，每只大雁都属于一个雁群，一个雁群可以有多只大雁。所以它们之间就满足聚合 (Aggregation)关系。聚合表示一种弱的“拥有”关系，体现的是A对象可以包含B对象，但B对象不是A对象的一部分。聚合关系用==空心的菱形+实线箭头==来表示。
class WideGooseAggregation {
// 在雁群 WideGooseAggregation 类中有大雁数组对象 arrayWideGoose
private WideGoose[] arrayWideGoose;
}
合成/组合（composition）

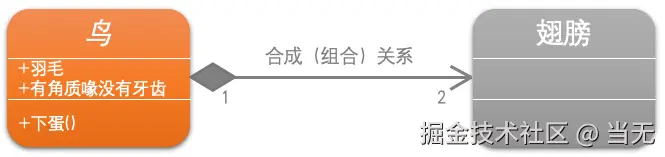

合成（composition，也有翻译成“组合”）是一种强的“拥有”关系，体现了严格的部分和整体的关系，部分和整体的生命周期一样。在这里鸟和其翅膀就是合成（组合）关系，因为它们是部分和整体的关系，并且翅膀和鸟的生命周期是相同的。合成关系用==实心的菱形+实线箭头==来表示。
另外，你会注意到合成关系的连线两端还有一个数字“1”和数字“2”，这被称为基数。表明这一端的类可以有几个实例，很显然，一个鸟应该有两只翅膀。如果一个类可能有无数个实例，则就用“n”来表示。关联关系、聚合关系也可以有基数。
class Bird {
// 在鸟 Bird 类中声明一个翅膀 wing 对象
private Wing wing;
public Bird() {
// 初始化时，示例化翅膀 wing，它们之间同时生成
this.wing = new Wing();
}
}
依赖（dependency）

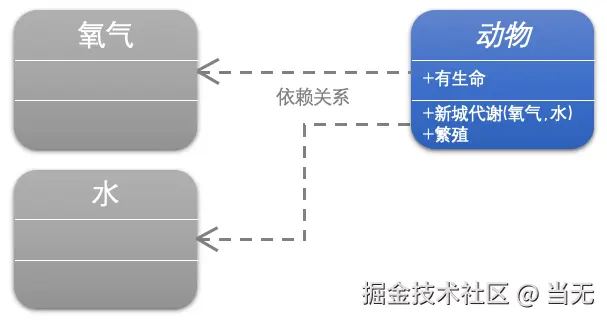

动物几大特征，比如有新陈代谢，能繁殖。而动物要有生命力，需要氧气、水以及食物等。也就是说，动物依赖于氧气和水。它们之间是依赖关系（Dependency），用==虚线箭头==来表示。
abstract class Animal {
// 依赖关系：通过参数临时使用 Oxygen、Water
public void metabolism(Oxygen oxygen, Water, water) {
}
}
好了，以上就是 UML 类图中的基本图示。“UML类图也不是一学就会的，需要有一个慢慢熟练的过 程。所谓学无止境，其实这才是理解面向对象的开始呢～。”
