中望CAD二次开发（一）——开发环境配置中望CAD二次开发，本次开发环境我们选择中望CAD2023 Visual st

本次开发环境我们选择

中望CAD2023
Visual studio 2022
开发语言C#

创建一个项目

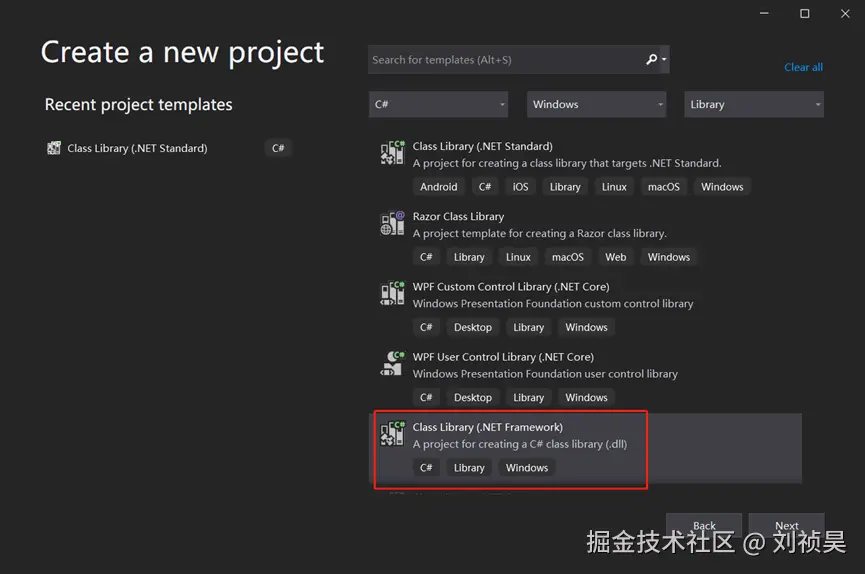

打开Visual studio，新建类库模板项目（.NET Framework），设置目标框架为.Net Framework 4.7.2。

添加引用

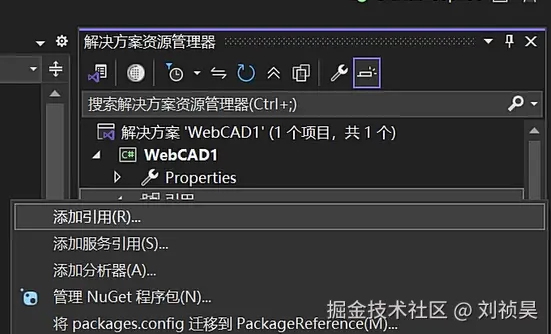

在解决方案资源管理器中右键点击[引用]然后点击[添加引用…]

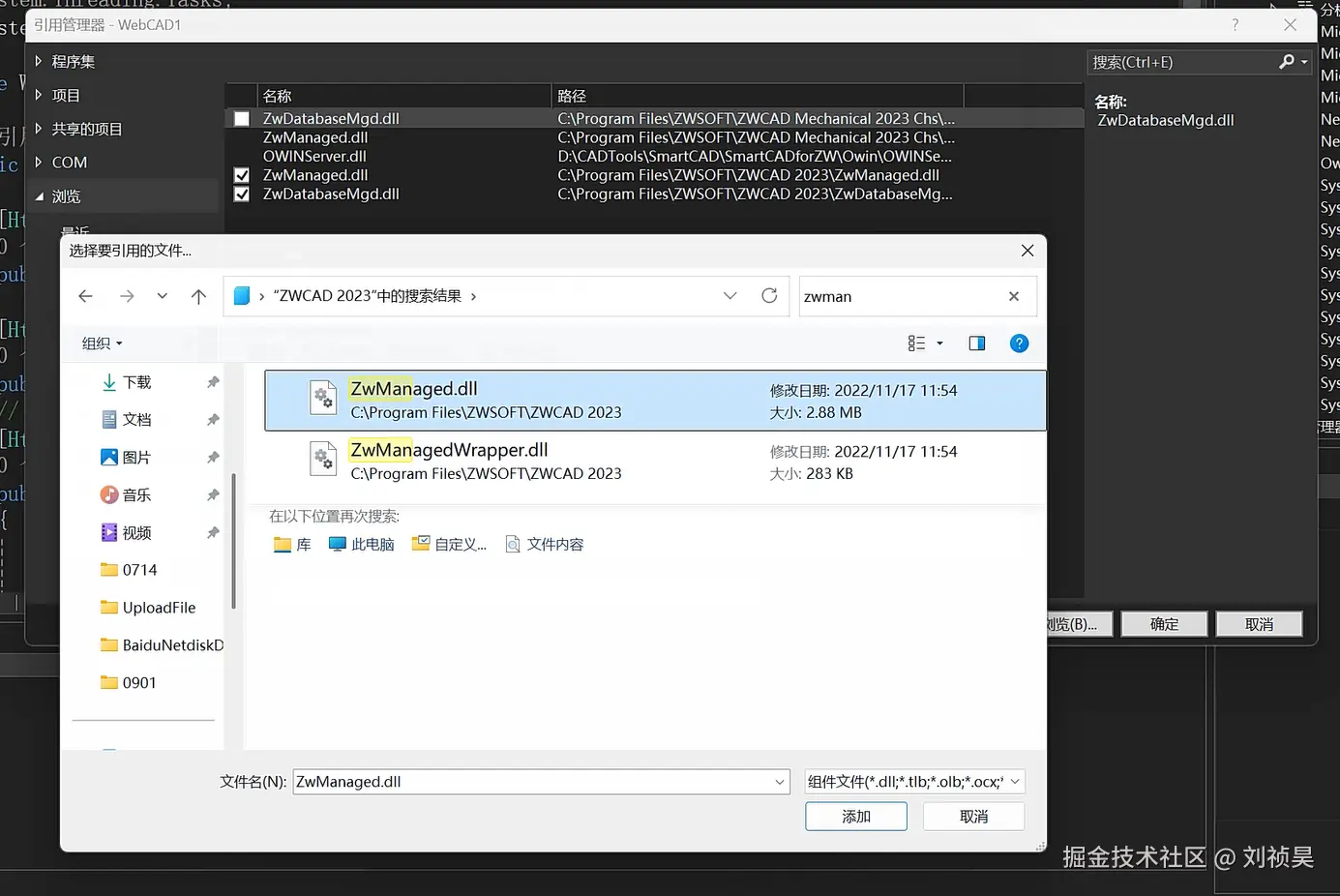

切换到“浏览”界面并点击浏览按钮，在ZWCAD安装目录下选中ZwManaged.dll和ZwDatabaseMgd.dll。添加后如下图所示:.

编写第一个程序

新建一个Main.cs文件，写入以下代码

using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.IO;
using System.Linq;
using System.Reflection;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
using System.Xml.Linq;
using ZwSoft.ZwCAD.ApplicationServices;
using ZwSoft.ZwCAD.DatabaseServices;
using ZwSoft.ZwCAD.EditorInput;
using ZwSoft.ZwCAD.Geometry;
using ZwSoft.ZwCAD.Runtime;
namespace WebCAD1
{
    public class Main
    {
        [CommandMethod("AddCircle")]
        public void AddCircle()
        {
            Document zcDoc = ZwSoft.ZwCAD.ApplicationServices.Application.DocumentManager.MdiActiveDocument;
            Database zcDB = zcDoc.Database;
            Transaction ZcTran = zcDoc.TransactionManager.StartTransaction();
            using (ZcTran)
            {
                BlockTable zcBLT = (BlockTable)ZcTran.GetObject(zcDB.BlockTableId, OpenMode.ForRead);
                BlockTableRecord zcBLTR = (BlockTableRecord)ZcTran.GetObject(zcBLT[BlockTableRecord.ModelSpace], OpenMode.ForWrite);

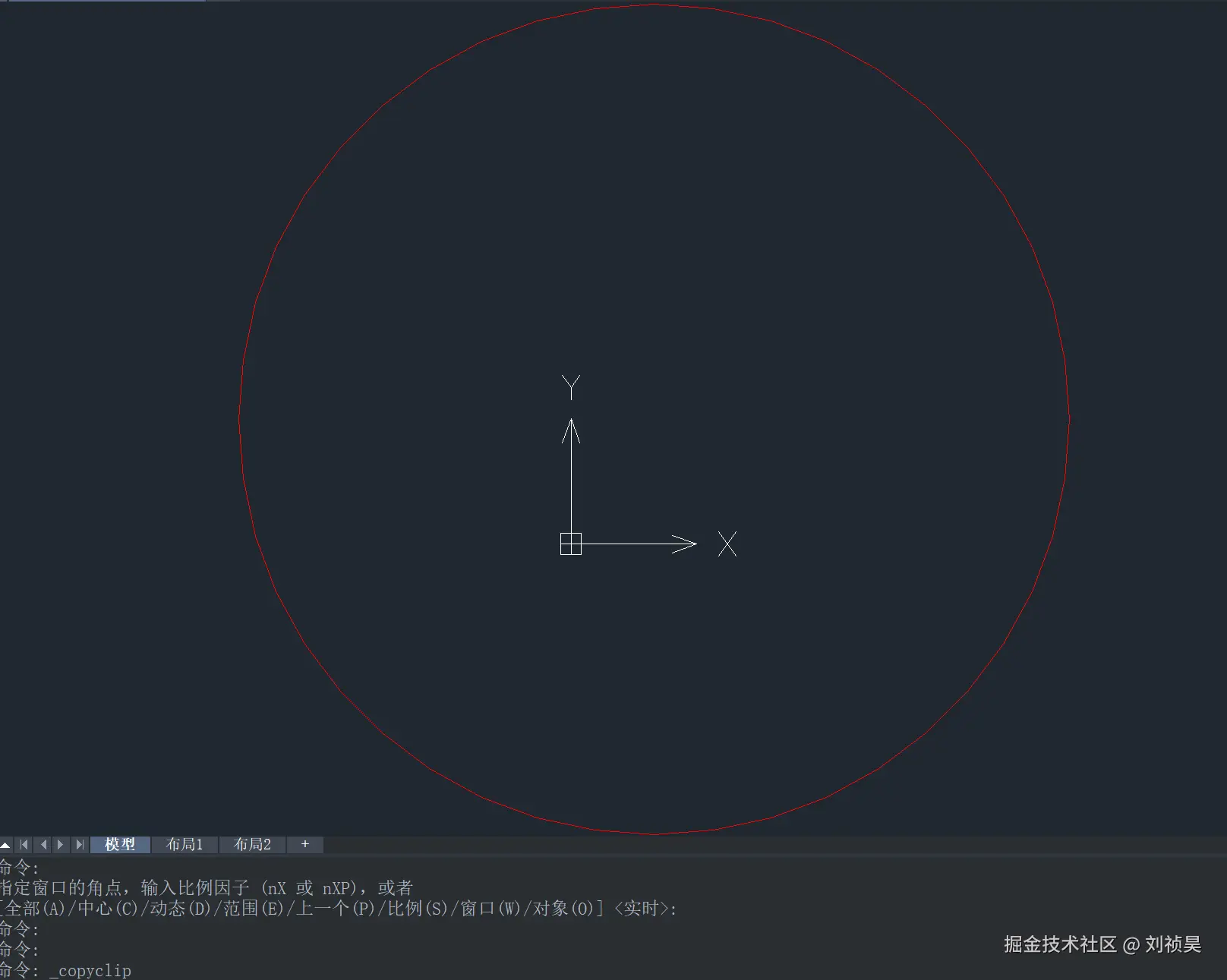

                Circle zcCircle = new Circle();
                zcCircle.Center = new Point3d(2, 3, 0);
                zcCircle.Radius = 10;
                zcCircle.ColorIndex = 1;
                zcBLTR.AppendEntity(zcCircle);
                ZcTran.AddNewlyCreatedDBObject(zcCircle, true);
                ZcTran.Commit();
            }
            zcDoc.SendStringToExecute("_ZOOM E ", false, false, false);
        }
    }
}
