【无人机】初识 PWM/RTK/飞控

541 阅读15分钟

无人机PWM原理及应用

PWM 全称脉冲宽度调制(Pulse Width Modulation) ,是一种通过 “数字脉冲信号” 模拟 “模拟信号” 的技术,核心是通过改变高电平的占空比,实现对负载(如电机、舵机)的精准控制。

一. 基本概念

1. 核心原理

PWM 信号的本质是 “周期性的高低电平交替”,关键参数是占空比

  • 占空比 =(一个周期内高电平持续时间 ÷ 信号周期)× 100%
  • 例如:若信号周期为 20ms(对应频率 50Hz),高电平持续 10ms,则占空比为 50%。 由于电子元件(如电机)对信号的 “平均效应”,PWM 信号的等效输出电压 / 电流由占空比决定:
  • 电源电压为 12V 时,50% 占空比的 PWM 信号,等效输出约 6V;
  • 占空比越高,等效输出越接近电源电压,负载(如电机)的功率 / 转速越高。

2. 核心优势

无人机的飞控系统是 “数字系统”,而执行器(电机、舵机)需要 “连续可调的模拟量控制”,PWM 恰好解决了 “数字→模拟” 的转换问题,且具备以下优点:

  • 成本低:协议简单,无需复杂芯片,入门级飞控 / 电调均支持;
  • 响应快:周期可灵活调整(从几十 Hz 到几千 Hz),适配电机 / 舵机的动态需求;
  • 抗干扰强:数字信号(仅高低电平)比模拟信号更抗电磁干扰,适合无人机户外复杂环境。

二. 应用场景

无人机的姿态控制(上升 / 下降、横滚 / 偏航)、辅助功能(云台调整、起落架收放),本质是通过 PWM 信号控制电机转速舵机角度,核心应用分为两类:

1. 电机控制

无人机的核心动力来自无刷电机(入门级多旋翼常用 4 个电机),但无刷电机无法直接接收 PWM 信号,需通过电子调速器(ESC) 转换,流程如下: image.png 关键细节:

  • PWM 信号参数: 飞控发送给 ESC 的 PWM 信号通常为 50Hz~400Hz 频率(周期 20ms~2.5ms),脉宽范围 1000~2000μs(1μs=0.001ms):
    • 1000μs(占空比 5%,20ms 周期下):电机最低转速(或停转,需看 ESC 校准);
    • 1500μs(占空比 7.5%):电机 “中立转速”(多旋翼悬停时的基准转速);
    • 2000μs(占空比 10%):电机最高转速。
  • ESC 的作用:将飞控的 “单通道 PWM 信号”,转换为无刷电机所需的 “三相交流电”,并根据 PWM 脉宽调整电流频率,最终控制电机转速 —— 转速决定无人机的升力 / 推力,进而控制姿态(如:提高右侧电机转速,无人机向左横滚)。

2. 舵机控制

无人机的辅助执行器(如云台俯仰调整、固定翼的升降舵 / 副翼、起落架收放)通常使用舵机,舵机可直接接收 PWM 信号,实现角度精准控制(通常 0180° 或 090°)。 关键细节:

  • PWM 信号参数:舵机的标准 PWM 信号为50Hz 频率(周期 20ms),脉宽与角度严格对应:
    • 1000μs:舵机转到 “最小角度”(如 0°);
    • 1500μs:舵机转到 “中立角度”(如 90°);
    • 2000μs:舵机转到 “最大角度”(如 180°)。
  • 示例:无人机云台需要 “向下倾斜 30°”,飞控会发送 1333μs 左右的 PWM 信号(按 0180° 对应 10002000μs 换算),舵机接收后精准转动到目标角度。

三. 信号链路

无人机的 PWM 控制是 “闭环反馈” 的一部分,完整链路如下:

  1. 传感器采集:飞控通过陀螺仪、加速度计、GPS 等,实时获取无人机的姿态(如倾斜角度、高度);
  2. 控制计算:飞控根据 “目标姿态”(如遥控器指令 “上升”)与 “实际姿态” 的偏差,计算出每个执行器(电机 / 舵机)需要的 “控制量”;
  3. PWM 信号生成:飞控的 MCU(微控制器)生成对应脉宽的 PWM 信号,通过信号线发送给 ESC(电机通道)或直接发送给舵机;
  4. 执行器响应:ESC 将 PWM 信号转换为电机转速,舵机根据 PWM 脉宽调整角度,最终修正无人机姿态,实现目标动作(如上升、悬停)。

四. PWM校准

为确保 PWM 信号的 “控制范围” 与执行器匹配,需进行PWM 校准,最常见的是 “ESC 校准”:

  • 问题:若飞控发送的 “最小 PWM(1000μs)” 大于 ESC 默认的 “最小识别值”,会导致电机无法启动;若 “最大 PWM(2000μs)” 小于 ESC 的 “最大识别值”,则电机无法达到满转速。
  • 校准目的:让 ESC 识别飞控发送的 “最小脉宽(1000μs)” 和 “最大脉宽(2000μs)”,确保控制范围完全匹配。
  • 校准流程:通常通过遥控器 + 飞控的组合操作(如 “油门推到最大→上电 ESC→听到提示音后油门拉到最小”)完成,不同品牌 ESC 步骤略有差异。

五. 局限性与替代方案

尽管 PWM 在入门级无人机中广泛应用,但随着无人机功能复杂化(如多电机、多舵机、长距离控制),其局限性逐渐显现:

  1. 布线复杂:1 个 PWM 通道需 1 根信号线,若无人机有 6 个执行器(4 电机 + 2 舵机),需 6 根线连接飞控,增加重量和故障风险;
  2. 抗干扰上限低:单端 PWM 信号(非差分)在长距离传输(如大型固定翼)时,易受电磁干扰导致信号漂移;
  3. 通道数有限:飞控的 PWM 输出接口数量固定(通常 4~8 个),无法满足多执行器需求。

替代方案:总线型控制协议

中高端无人机多采用SBUS、DSMX、CAN 总线等替代 PWM,优势是 “单根线传输多通道信号”:

  • 例如:SBUS 协议可通过 1 根线传输 16 个通道的控制信号,简化布线、提升抗干扰性,适合多旋翼、固定翼等复杂机型。

RTK定位

RTK Fix(固定解)、Float(浮动解)、单点解,均是 RTK(实时动态定位技术) 中,流动站(用户设备)根据基准站数据解算自身位置时的不同定位状态,本质差异在于载波相位整数模糊度的解算结果(RTK 定位的核心技术点),直接决定了定位精度。

一. 核心逻辑

RTK 通过 “基准站 + 流动站” 协同工作:

  1. 基准站(已知精确坐标)持续接收 GNSS 卫星信号,计算自身与卫星的观测误差;
  2. 基准站将误差数据(差分数据)通过电台 / 4G / 北斗短报文等链路发给流动站;
  3. 流动站结合自身接收的卫星信号 + 基准站差分数据,解算载波相位观测值(比普通 GPS 的伪距观测值精度高 1-2 个数量级);
  4. 关键步骤:解算 “载波相位整数模糊度”(卫星到接收机的载波相位数,理论上是整数,但受噪声影响会变成小数)—— 不同解算结果,就对应了不同的定位状态。

二. 三大定位状态

1. 单点解(Single Point Solution)

  • 定义:流动站不接收 / 未接收到基准站差分数据,仅依靠自身接收的 GNSS 卫星信号(伪距观测值)解算位置,本质和普通手机 / 车载 GPS 的定位原理一致。

  • 核心特点:完全不使用 RTK 差分数据,也不涉及载波相位整数模糊度的解算。

  • 精度:最低,平面精度 1-10 米,高程精度 2-15 米(受卫星分布、电离层 / 对流层干扰影响)。

  • 适用场景

    • RTK 设备刚开机、未连接基准站时的临时定位;
    • 仅需 “大致位置” 的场景(如寻找基准站位置、粗略导航);
    • 差分链路中断(如 4G 断网、电台故障)时的 fallback 状态。

2. Float 解(浮动解,Ambiguity Float Solution)

  • 定义:流动站已接收基准站差分数据,开始用载波相位观测值解算,但未成功确定 “整数模糊度” 的准确整数值(模糊度解为小数,处于 “浮动” 状态)。

  • 核心特点:已进入 RTK 差分模式,但未突破 “整数模糊度” 这一关键瓶颈,定位精度介于单点解和固定解之间。

  • 精度:平面精度 0.1-1 米,高程精度 0.2-2 米(比单点解高 10 倍左右)。

  • 适用场景

    • 流动站高速动态移动时(如车辆、船舶行驶中):卫星信号易受遮挡/抖动,模糊度难以固定;
    • 卫星信号质量差时(如高楼密集区、树林边缘):观测噪声大,模糊度解算不稳定;
    • RTK 初始化阶段(刚连接基准站,需几秒到几十秒解算模糊度,此阶段先出 Float 解)。

3. Fix 解(固定解,Ambiguity Fixed Solution)

  • 定义:流动站成功解算出 “载波相位整数模糊度的准确整数值”,此时用整数模糊度计算位置,是 RTK 定位的 “理想状态”。

  • 核心特点:完全发挥 RTK 的高精度优势,定位结果稳定、可靠。

  • 精度:最高,平面精度 0.01-0.1 米(1-10 厘米),高程精度 0.02-0.2 米(2-20 厘米)(具体取决于基准站距离、卫星数量)。

  • 适用场景

    • 所有需要高精度定位的场景:如测绘放线(道路、建筑放样)、无人机植保(厘米级航线)、精准农业(农机自动驾驶)、形变监测(桥梁、大坝位移);
    • 流动站静止 / 低速移动、卫星信号良好时(如开阔场地作业)。

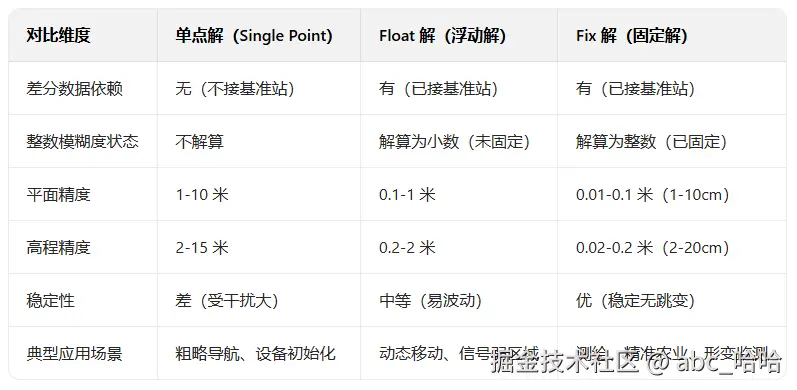

三. 差异对比表


四. 如何让 RTK 更快进入 Fix 解?

Fix 解是高精度作业的前提,影响其 “固定速度” 和 “稳定性” 的核心因素的:

  1. 卫星条件

    • 卫星数量:至少接收 4 颗以上 GNSS 卫星(越多越好,如同时用 GPS + 北斗 + GLONASS,可提升卫星分布密度);
    • 卫星分布:避免卫星集中在同一方向(如仅靠地平线附近的卫星),PDOP 值(位置精度因子)<3 最佳。
  2. 信号质量

    • 避免遮挡:远离高楼、树林、隧道(遮挡会导致信号反射,产生多路径误差);
    • 减少干扰:远离高压电线、基站、雷达站(电磁干扰会破坏载波相位观测值)。
  3. 基准站距离

    • 基准站与流动站的距离越近,差分数据的误差越小(电离层 / 对流层影响一致性更高),一般建议≤20 公里(超过 50 公里后,Fix 难度大幅增加,需用网络 RTK 的 CORS 服务)。
  4. 数据链路

    • 确保基准站与流动站的链路稳定(如 4G 信号满格、电台天线对准),避免差分数据丢包。

飞控系统

无人机飞控系统作为无人机的 “大脑”,是实现飞行控制、导航与任务执行的核心技术体系。其核心功能涵盖姿态稳定、自主导航、应急响应等,通过多传感器融合与控制算法协同运作,确保无人机在复杂环境下的可靠运行。

一. 技术架构

(一)硬件层

  1. 传感器网络 由惯性测量单元(IMU,含陀螺仪、加速度计、磁力计)、气压计、GPS / 北斗模块、超声波 / 光流传感器等构成,实现六自由度状态感知。例如,IMU 以毫秒级频率采集角速度与加速度数据,气压计提供高度粗测,超声波在低空场景下实现厘米级定高。 技术演进:MEMS 传感器精度提升(如零偏稳定性 < 0.1°/h),支持微型化设计;激光雷达与视觉传感器的集成,使无人机具备动态避障与场景建模能力。
  2. 中央处理单元 采用双核 / 多核微控制器(如 STM32H7、i.MX RT 系列),运行实时操作系统(如 NuttX)。高端飞控(如 Pixhawk 6X-RT)通过 1GHz 主频与 2MB RAM,支持复杂控制算法(如模型预测控制)与边缘计算任务px4.gitbook.io。 国产化突破:羲岳天工研发的全链路国产化飞控,采用分层式双核架构与空间仿射推力矢量算法,在 - 40℃至 85℃极端环境下仍能保持稳定。
  3. 执行机构 多旋翼无人机通过电调(ESC)调节电机转速,固定翼机型依赖舵机控制襟翼与副翼。例如,四旋翼无人机通过对角电机差速实现偏航,通过前后 / 左右电机组转速差实现俯仰与滚转。

(二)软件层

  1. 核心控制算法

    • PID 控制:通过比例 - 积分 - 微分调节消除姿态误差,广泛应用于基础稳定控制。
    • 卡尔曼滤波:融合 IMU 与 GPS 数据,提升状态估计精度(如位置误差 < 1 米)。
    • 自适应控制:动态调整参数以应对风阻、电池衰减等外部扰动,增强鲁棒性。 前沿方向:深度学习模型(如 YOLOv8)嵌入飞控,实现实时目标识别与路径规划,已在电力巡检场景中验证。
  2. 导航与路径规划 基于 SLAM 技术构建环境地图,结合 A * 算法或 DWA 算法生成避障路径。例如,农业无人机通过 RTK-GPS 实现厘米级定位,结合农田边界识别算法完成精准喷洒。

  3. 安全机制 集成低电量返航、失联悬停、故障诊断等功能。高端飞控(如大疆 A3)通过多链路通信(Wi-Fi+4G)与双 GPS 模块,确保控制信号不中断。

二. 工作原理

以四旋翼无人机为例,其控制流程可分为三级闭环:

  1. 姿态内环:通过 IMU 数据计算当前俯仰角、滚转角与偏航角,与目标值对比后生成电机转速调整指令,响应周期 < 10ms。
  2. 位置外环:融合 GPS 与光流数据,调整目标姿态角以实现水平位移控制,典型精度 < 0.5 米(室内)或 1 米(室外)。
  3. 任务层:解析地面站指令(如航线规划)或自主决策(如避障),动态切换飞行模式(如悬停、跟随、测绘)。

三. 应用场景

  1. 消费级领域

    • 航拍:大疆 Mavic 3 通过 O4 高清图传与 APAS 5.0 避障,实现复杂环境下的稳定拍摄。
    • 娱乐:穿越机依赖 Betaflight 等开源飞控,支持高机动飞行与第一视角竞速。
  2. 工业级应用

    • 农业植保:极飞 P100 Pro 通过毫米波雷达与双目视觉,实现果树三维建模与变量喷洒,农药利用率提升 30%。
    • 物流配送:Zipline 无人机采用自研飞控,在山区环境中实现精准投送,单次航程超 100 公里。
    • 应急救援:搭载边缘计算飞控的无人机,可在无网络环境下自主识别伤员位置并引导救援队伍。
  3. 军事与科研

    • 美军 MQ-9 Reaper 采用冗余飞控与抗干扰通信,支持长航时侦察与精确打击。
    • 开源项目 PX4 在学术研究中广泛应用,如群体协同飞行算法验证px4.gitbook.io。

四. 技术趋势

  1. AI 深度融合

    • 神经网络视觉技术赋能无人机自主决策,如电力巡检中识别绝缘子裂纹(准确率 > 95%)。
    • 强化学习算法优化能源管理,使物流无人机续航提升 20%。
  2. 冗余设计升级 采用双 IMU、双气压计与双飞控架构,结合故障检测与动态重构算法,实现关键任务场景的零失效概率。例如,六轴无人机在单电机失效时仍能通过动力重分配安全降落。

  3. 国产化替代加速 羲岳天工、翼辉信息等企业推出自主可控的飞控解决方案,从芯片到算法实现全链路国产化,打破国外技术垄断。

  4. 低空经济适配 针对城市低空交通需求,飞控系统集成 UAM(城市空中交通)协议,支持与空管系统实时交互,保障飞行安全与空域效率。

五. 选型建议

  1. 开源与商业方案对比

    • 开源飞控(PX4/ArduPilot) :适合科研、DIY 与定制化需求,需一定技术门槛,但具备高度灵活性。
    • 商业飞控(大疆 / DJI) :即插即用,生态完善,适合追求稳定性与效率的行业应用。
  2. 硬件性能匹配 复杂任务(如 8K 拍摄、激光雷达测绘)需选择算力强劲的飞控(如 Pixhawk 6X-RT);轻量化场景(如消费级无人机)可采用集成度高的方案(如大疆 H20T)px4.gitbook.io。

  3. 法规与认证 工业级应用需符合 RTCA DO-178C 等适航标准,民用无人机需通过 FCC、CE 等认证,确保合规运营。
