定时任务——XXLJob原理解析

庄小焱
300 阅读8分钟

摘要

本文深入解析了XXL-Job的原理解析，包括其应用场景、与其他定时任务处理器的对比、架构设计思考以及核心原理问题。XXL-Job适用于秒级、分钟级、小时级的分布式、大规模任务，支持跨服务、跨语言调用，具备高可用性和任务依赖管理能力，适合数据同步、ETL、报表统计等典型业务。文章详细探讨了任务触发机制、调度中心与执行器的交互方式以及任务数据的来源和流转过程。

1. XXL-Job基本原理

1.1. XXL-Job应用场景

维度适合使用场景 ✅不适合使用场景 ❌
调度频率秒级、分钟级、小时级任务毫秒级、亚秒级任务（高实时性）
任务规模分布式、大规模任务（上百上千个）少量简单任务（单机脚本）
任务管理需要统一管理、可视化监控、日志查询、报警机制仅需简单 @Scheduled就能满足
跨系统能力跨服务、跨语言调用（HTTP/RPC 调度）单机运行的本地任务
高可用需要多节点容错、动态扩缩容单点应用，稳定性要求不高
任务依赖简单的串行/并行调度复杂 DAG 工作流（依赖关系复杂）
失败处理需要失败重试、超时控制、失败报警对可靠性和事务一致性要求极高（如金融核心交易）
典型业务数据同步、ETL、报表统计、批量清算、定时对账高频实时调度、交易撮合、消息驱动型系统

1.2. XXL-Job对比其他定时任务处理器

特性 / 框架XXL-JOBQuartzSpring ScheduledElasticJobAirflow
部署模式独立调度中心 + 执行器嵌入应用 / 独立集群应用内置（轻量级）基于 Zookeeper 的分布式独立服务，基于 Celery/Scheduler
任务调度精度秒级毫秒级秒级秒级分钟级（主要面向批处理）
分布式能力✅ 内置（调度中心+执行器）❌ 无，需自研❌ 无✅ 内置（分布式协调）✅ 强大，支持大规模 DAG 分布式
任务管理✅ Web 控制台，可视化管理❌ 需自研 UI❌ 无（代码配置）部分支持（依赖控制台扩展）✅ 强大的 Web UI
任务依赖简单（父子任务链式触发）复杂依赖需自研❌ 不支持基础依赖关系✅ DAG 有向无环图，依赖管理极强
高可用/容错✅ 调度中心 HA，执行器 Failover❌ 单点问题（需集群化改造）❌ 无✅ ZK 保证 HA✅ 支持多调度器、Worker 容错
动态扩展✅ 动态注册/下线执行器❌ 需手动扩展❌ 不支持✅ ZK 统一管理✅ 原生支持 Worker 扩展
失败重试/告警✅ 支持重试、报警、失败转移❌ 无内置机制❌ 需手动实现✅ 有基础支持✅ 内置重试、告警
适合场景分布式定时任务、ETL、报表统计、对账任务应用内嵌定时调度、简单场景轻量级单机任务分布式强一致性任务（金融/风控类）大规模复杂任务依赖（数据仓库/大数据）
不适合场景高频毫秒级调度、复杂 DAG分布式大规模任务分布式/高可用场景DAG 复杂依赖调度高频秒级任务调度
学习/使用成本中等（需要运维调度中心）较高（需学习 API/集群化）极低（注解即可）较高（ZK 运维复杂）高（大数据工程师常用）
  • XXL-JOB → 中大型互联网业务分布式定时任务调度首选。
  • Quartz → Java 内嵌单机/小型集群定时调度首选。
  • Spring Scheduled → 最简单轻量的单机定时任务。
  • ElasticJob → 强一致性、依赖 Zookeeper 的分布式调度，适合金融风控。
  • Airflow → 大数据场景的调度王者，DAG 管理复杂依赖。

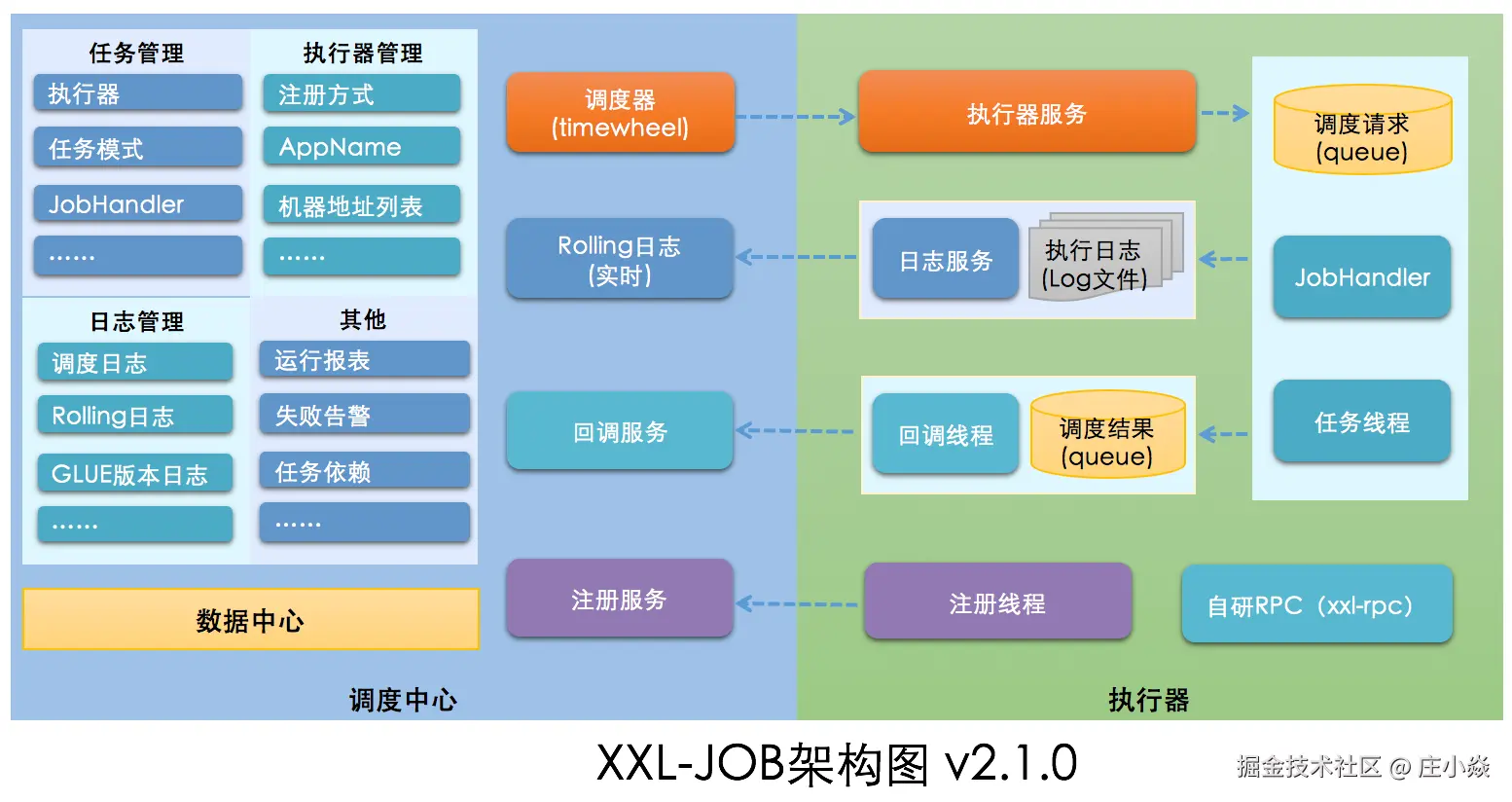

1.3. XXL-Job架构设计思考

将调度行为抽象形成 “调度中心”公共平台，而平台自身并不承担业务逻辑，“调度中心”负责发起调度请求。 将任务抽象成分散的JobHandler，交由“执行器”统一管理，“执行器”负责接收调度请求并执行对应的JobHandler中业务逻辑。 因此，“调度”和“任务”两部分可以相互解耦，提高系统整体稳定性和扩展性；

2. XXL-Job原理思考问题

2.1. XXL-job中 谁触发任务？

在 XXL-Job 里，任务的触发过程和 调度中心（xxl-job-admin） 、执行器（xxl-job-executor） 两个角色紧密相关。简单来说： 触发任务的主体是调度中心（xxl-job-admin） ，执行任务的是执行器。

2.1.1. xxl-job-admin任务触发源头

  • 在 xxl-job-admin 中，调度中心使用 Quartz 作为底层调度器。
  • 当到达某个任务的 cron 时间点时，Quartz 会触发 JobTriggerPoolHelper 去执行任务触发逻辑。

2.1.2. xxl-job-admin调度中心触发逻辑

在 xxl-job-admin 中关键类：

  • JobScheduleHelper ： 定时（5s 一个周期）扫描数据库 xxl_job_info 表里的任务，根据 cron 表达式计算下次触发时间。
  • JobTriggerPoolHelper ： 任务真正的触发器，接收调度事件后，会异步调用任务。
  • XxlJobTrigger.trigger(...) ： 核心触发逻辑：
    1. 根据任务配置选择路由策略（如随机、轮询、一致性哈希等）。
    2. 找到可用的执行器地址（executor）。
    3. 通过 HTTP 调用 执行器的 run 接口。

2.1.3. 执行器接收触发

在 执行器（xxl-job-executor） 中：

  • Spring Boot 项目里，会启动一个 XxlJobSpringExecutor，注册到调度中心。
  • 执行器暴露一个 http://ip:port/xxl-job-executor/run 接口。
  • 调度中心发送请求过来后，执行器找到对应的 本地任务方法（通过注解 @XxlJob 标注） 并执行。

2.1.4. 为什么是5s为周期？

  • 设计成 5s 是折中方案：既能保证定时任务精度（cron 表达式的秒级调度），又避免过于频繁地查询数据库。
  • 实际触发时，XXL-Job 内部会把任务“预加载”进内存，然后在精确时间点触发，最终能做到秒级精度。

调度中心（Quartz 定时） → JobScheduleHelper → JobTriggerPoolHelper → XxlJobTrigger → HTTP 请求 → 执行器（XxlJobSpringExecutor） → @XxlJob 方法执行

  • 触发任务的是调度中心（xxl-job-admin），不是执行器 。
  • 执行任务的是执行器（xxl-job-executor） 。
  • 两者之间通过 HTTP 通信。

2.2. xxl-job-admin 通过发送HTTP 来让执行器执行吗？

在 XXL-Job 里，xxl-job-admin 调度中心并不会直接执行任务逻辑，而是 通过 HTTP 请求调用执行器（xxl-job-executor） 去执行任务。

2.2.1. 调度中心（xxl-job-admin）

  • 定时扫描数据库 (xxl_job_info)，确定需要触发的任务。
  • 调用 JobTriggerPoolHelper.trigger(...) 来触发任务。

2.2.2. 任务触发器（JobTriggerPoolHelper → JobTrigger → ExecutorBizClient）

  • 构造一个触发请求对象 TriggerParam（包含 jobId、执行参数、调度时间等信息）。
  • 通过 ExecutorBizClient 使用 HTTP 调用执行器。

关键代码：

public ReturnT<String> run(TriggerParam triggerParam) {
// HTTP POST 请求到执行器的 /run 接口
return executorBiz.run(triggerParam);
}

2.2.3. 执行器（xxl-job-executor）

  • 执行器里内置了一个 EmbedServer（Jetty 或 Undertow），默认端口 9999。
  • 它暴露了一个 REST 接口/run，对应 ExecutorBizImpl.run() 方法。
  • 收到请求后，在本地线程池里执行真正的 JobHandler（你编写的任务逻辑）。

2.3. xxl-job-executor 执行任务数据是在哪里？

这个正好是 XXL-Job 的核心点之一：调度中心只触发，执行器才真正保存和执行任务数据。

2.3.1. 任务数据来源

在 XXL-Job 中，执行器执行任务时需要的数据主要有两部分：

2.3.1.1. 来自调度中心的调度请求参数

调度中心（xxl-job-admin）在触发任务时，会通过 HTTP 请求 把 TriggerParam 传给执行器。
里面包含任务执行所需的元数据：

public class TriggerParam implements Serializable {
    private int jobId;                 // 任务ID（对应 xxl_job_info.id）
    private String executorHandler;    // 执行器 JobHandler 名称
    private String executorParams;     // 执行参数（你配置的参数）
    private String glueType;           // 任务类型（BEAN/GLUE-JAVA/GLUE-SHELL等）
    private String glueSource;         // 源码（GLUE模式下传输代码）
    private long logId;                // 日志ID
    private long logDateTime;          // 日志时间
    private int broadcastIndex;        // 分片序号
    private int broadcastTotal;        // 分片总数
    // ...
}

这些参数 来自数据库表 xxl_job_info 和 xxl_job_log。

👉 可以理解为：

  • 任务配置（静态） 在 xxl_job_info 表里
  • 任务触发记录（动态） 在 xxl_job_log 表里
  • 执行时，admin 组装 TriggerParam 并通过 HTTP 发给执行器
2.3.1.2. 执行器本地保存的 JobHandler

执行器端，任务真正的逻辑是在你写的 @XxlJob("xxxHandler") 方法里。执行器启动时会把这些 JobHandler 注册到一个 本地的 Map 容器 里：

// JobHandlerRepository
private static final Map<String, IJobHandler> jobHandlerRepository = new ConcurrentHashMap<>();

当执行器收到调度请求时，会根据 executorHandler 找到对应的 JobHandler，然后调用它的 execute() 方法。

2.3.2. 执行过程数据流转

  1. 调度中心查询数据库
    • 从 xxl_job_info 获取任务配置（执行器、cron、参数等）
    • 插入一条执行日志 xxl_job_log
  1. 调度中心 HTTP 下发任务
    • 构造 TriggerParam，通过 HTTP /run 发送给执行器
  1. 执行器接收任务
    • 从 jobHandlerRepository 里找到对应的 JobHandler
    • 把 executorParams 传给业务方法执行
    • 执行结果返回给调度中心（更新 xxl_job_log 状态）

2.3.3. 执行器任务数总结

  • 配置数据：存储在 xxl_job_info（调度中心数据库）
  • 执行日志：存储在 xxl_job_log（调度中心数据库）
  • 执行逻辑代码：在执行器本地 JobHandler
  • 执行时参数：由 admin 组装成 TriggerParam，通过 HTTP 下发给执行器。
