时间参数的测量及信号完整性

一.时间测量单元(QTMU)

• 时间参数是芯片测试中比较重要的参数类型，也是ATE测试中的难点。许多芯片都需要测试时间参数，如DCDC芯片的PWM频率、占空比，驱动芯片的Tr、Tf、Ton和Toff，芯片内部时钟振荡频率校准等等。那么使用ATE设备的QTMU板卡就能很好地帮助我们测试这些参数。如下链接为STS8200的QTMU板卡资源介绍，此处就不再赘述。 (AccoTEST硬件单板及编程- QTMU_PLUS.pdf)

二.信号完整性

1.什么是信号完整性

• 信号完整性简单理解就是信号在传送路径上是否“畅通无阻”且没有任何丢失和畸变，信号完整性良好意味着信号在需要时能达到所需的电压电平数值。

2.信号完整性差表现在哪些方面？

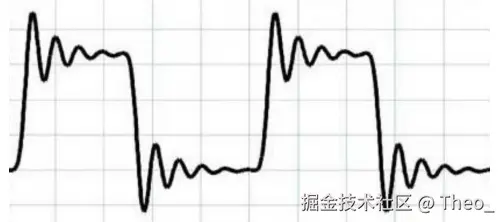

• 信号出现过冲、振铃和抖动

• 时序错误和逻辑误判：由于信号失真，芯片可能会在错误的时刻开始采样，给出错误的响应。从而可能将高电平识别为低电平，将低电平识别为高电平，在ATE测试中，尤其会影响数字向量的测试。
• 时间参数测量误差偏大：由于高低电平上存在振铃，测量时间参数时，我们设置的触发电平可能和实际的触发电平不吻合，从而导致测试的时间参数误差过大。

3.造成信号完整性差的原因有哪些

• 阻抗不匹配：哪些地方阻抗不匹配？记住三个点，首先是信号发射端的输出阻抗，其次是信号传输路径上的特征阻抗，最后是信号接收端的输入阻抗。想象一下，信号发射端是水泵，信号传输路径是水管，信号接收端是水龙头，要想使得水能畅通无阻，就得保证三者都没有被“堵住”，这就是阻抗匹配。​​阻抗不匹配通常发生在信号接收端和传输路径之间​​，如果信号接收端阻抗过大，则会导致信号发生反射，从而造成失真。

4.阻抗匹配如何实现

• 通常和PCB布局相关，通过仿真可以计算出传输路径的特征阻抗。作为ATE工程师，我们不需要有阻抗匹配的Layout能力，我们的工作范畴是在芯片调试过程中发现波形存在失真，从而定位硬件问题。绝对的阻抗匹配也是没有的，硬件工程师能做的只是尽量“足够好”。
• 那么，如何在阻抗匹配不够出色的情况下，使得信号能尽可能地满足测试的需求？这就不得不提到一个关键的器件：​​Buffer​​。

5.什么是Buffer(电压跟随器)，如何利用Buffer测量时间参数

• Buffer本质是运放的一种，由于其输出端直接和反相输入端相连，使得输入阻抗无穷大，输出阻抗非常低，从而起到将信号缓冲和隔离的作用。虽然Buffer的输入阻抗也是无穷大，但因其不吸收前级电路任何电流，且像一个魔法盒一样能迅速将信号完整吸入并吐出，这和之前提到的用导线来阻抗匹配是不同的(导线很长，就像水流冲很长冲到一面墙上)。值得一提的是，Buffer的阻抗匹配在于输出端，由于输出端几乎无阻抗，所以需要串一个和传输路径相的特征阻抗匹配的电阻(一般是50欧姆左右)。

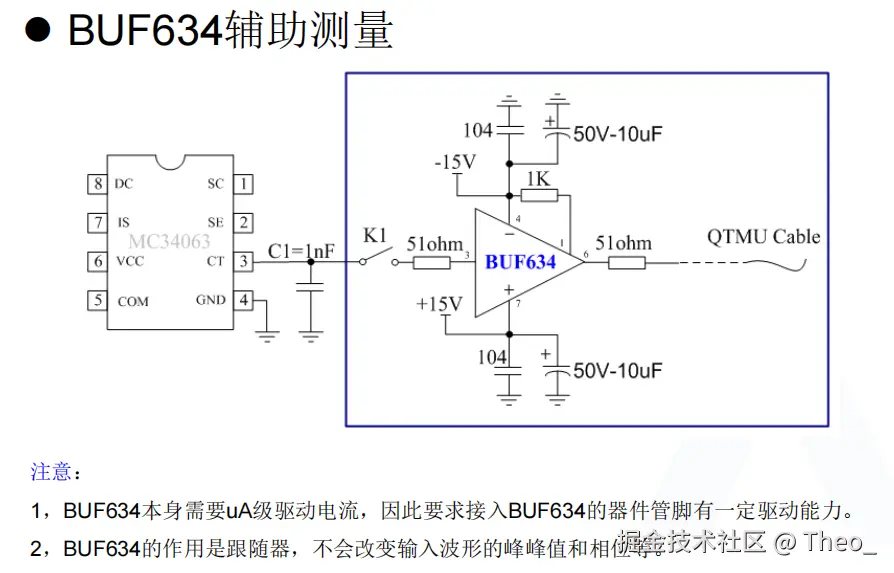

• 在芯片时间测量中，我们通常会在QTMU和芯片之间加上Buffer，此时芯片是信号发射端，QTMU是接收端。那么电路设计顺序应该是芯片-Buffer-50欧姆电阻-QTMU；在ACCO的手册里我们也能很容易找到这个方案：

三.时间参数测量代码

1.厂商自带QTMU的例程

{
    //{{AFX_STS_PARAM_PROTOTYPES
    CParam *Freq1 = StsGetParam(funcindex,"Freq1");
    //}}AFX_STS_PARAM_PROTOTYPES

	//for more details, please check STS8200 Programming Manual 7.16.1.1

	double val[4] = {0};
	int i=0;

	qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_5V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStartTrigger(2, QTMU_PLUS_POS_SLOPE);//trigger=2V, Rising edge
	qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE); //SINGLE_SOURCE
	qtmu0.Connect();
	delay_ms(1);
	qtmu0.MeasFreq(QTMU_PLUS_COARSE,QTMU_PLUS_TRNG_US,10,10); //cycle number=10，timeout=10ms
	for(i=0; i<SITENUM; i++ )
	{
		val[i] = qtmu0.GetMeasureResult(i);
		Freq1->SetTestResult(i, 0, val[i]);
	}
	qtmu0.Disconnect();

    // TODO: Add your function code here
    return 0;
}

DUT_API int test_Duty(short funcindex, LPCTSTR funclabel)
{
    //{{AFX_STS_PARAM_PROTOTYPES
    CParam *Duty = StsGetParam(funcindex,"Duty");
    //}}AFX_STS_PARAM_PROTOTYPES

	//for more details, please check STS8200 Programming Manual 7.16.2

	double val[4] = {0};
	int i=0;

	qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_5V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE); //SINGLE_SOURCE
	qtmu0.Connect();
	delay_ms(1);
	qtmu0.MeasDC(2, QTMU_PLUS_HIGH_DUTY,10);//trigger=2V, timeout=10ms, read Dutycycle
	for(i=0; i<SITENUM; i++ )
	{
		val[i] = qtmu0.GetMeasureResult(i);
		Duty->SetTestResult(i, 0, val[i]);
	}
	qtmu0.Disconnect();

    // TODO: Add your function code here
    return 0;
}

DUT_API int test_ChannelSetup(short funcindex, LPCTSTR funclabel)
{
    //{{AFX_STS_PARAM_PROTOTYPES
    CParam *Freq2 = StsGetParam(funcindex,"Freq2");
    //}}AFX_STS_PARAM_PROTOTYPES

	//for more details, please check STS8200 Programming Manual 7.16.1.2

	double f[4] = {0};
	int i=0;
	qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_5V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_5V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStartTrigger(1.5,QTMU_PLUS_POS_SLOPE);//CHA trigger level=1.5V, Rising edge
	qtmu0.SetStopTrigger(1.5,QTMU_PLUS_POS_SLOPE);//CHB trigger level=1.5V, Rising edge
	qtmu0.SetInSource(QTMU_PLUS_DUAL_SOURCE);//DUAL_SOURCE
	qtmu0.ChannelSetup(QTMU_PLUS_CHA_STOP); //select CHB to read Freq
	qtmu0.Connect();
	delay_ms(1);
	qtmu0.MeasFreq(QTMU_PLUS_COARSE,QTMU_PLUS_TRNG_US,5,1);//cycle number=5，timeout=1ms
	for(i=0; i<SITENUM; i++)
	{
		f[i] = qtmu0.GetMeasureResult(i);
		Freq2->SetTestResult(i, 0, f[i]);
	}
	qtmu0.ChannelSetup(QTMU_PLUS_CHA_START);//select CHA to read Freq
	qtmu0.Disconnect();

    // TODO: Add your function code here
    return 0;
}

DUT_API int test_TrTf(short funcindex, LPCTSTR funclabel)
{
    //{{AFX_STS_PARAM_PROTOTYPES
    CParam *Tr1 = StsGetParam(funcindex,"Tr1");
    CParam *Tr2 = StsGetParam(funcindex,"Tr2");
    //}}AFX_STS_PARAM_PROTOTYPES

	//for more details, please check STS8200 Programming Manual 7.16.3

	///////////////////////////////// for Tr/Tf test ////////////////////////////////////

	double val[4] = {0};
	int i=0;

	/////////////////////////periodic signal: Meas////////////////////////////////////
	qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStartTrigger(2.1,QTMU_PLUS_POS_SLOPE);//trigger=2.1V, Rising edge
	qtmu0.SetStopTrigger(13.3,QTMU_PLUS_POS_SLOPE);//trigger=13.3V, Rising edge
	qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE); //SINGLE_SOURCE
	qtmu0.Connect();
	delay_ms(1);
	qtmu0.Meas(QTMU_PLUS_COARSE, QTMU_PLUS_TRNG_US,10);  //timeout=10ms
	for(i=0; i<SITENUM; i++ )
	{
		val[i] = qtmu0.GetMeasureResult(i);
		Tr1->SetTestResult(i, 0, val[i]);
	}
	qtmu0.Disconnect();




    /////////////////////aperiodic signal: SinglePlsMeas/////////////////////
	qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStartTrigger(2.1,QTMU_PLUS_POS_SLOPE);//trigger=2.1V, Rising edge
	qtmu0.SetStopTrigger(13.3,QTMU_PLUS_POS_SLOPE);//trigger=13.3V, Rising edge
	qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);//SINGLE_SOURCE
	qtmu0.Connect();
	delay_ms(1);
	qtmu0.SetSinglePulseMeas(QTMU_PLUS_COARSE,QTMU_PLUS_TIME_US,0);
	qtmu0.SetTimeOut(10);//timeout=10ms

	//set the trigger signal here

	qtmu0.SinglePlsMeas(0);
	for(i=0; i<SITENUM; i++ )
	{
		val[i] = qtmu0.GetMeasureResult(i);
		Tr2->SetTestResult(i, 0, val[i]);
	}
	qtmu0.Disconnect();

    // TODO: Add your function code here
    return 0;
}


DUT_API int test_TPLH(short funcindex, LPCTSTR funclabel)
{
    //{{AFX_STS_PARAM_PROTOTYPES
    CParam *TPLH1 = StsGetParam(funcindex,"TPLH1");
    CParam *TPLH2 = StsGetParam(funcindex,"TPLH2");
    //}}AFX_STS_PARAM_PROTOTYPES

	//for more details, please check STS8200 Programming Manual 7.16.4 and 7.16.5

	///////////////////////////////// for time interval test ////////////////////////////////////

	double val[4] = {0};
	int i=0;

	///////////////////////// periodic signal: Meas ////////////////////////////////////
	qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStartTrigger(2.5,QTMU_PLUS_NEG_SLOPE);//trigger=2.5V, Falling edge
	qtmu0.SetStopTrigger(7.7,QTMU_PLUS_POS_SLOPE);//trigger=7.7V, Rising edge
	qtmu0.SetInSource(QTMU_PLUS_DUAL_SOURCE); //DUAL_SOURCE
	qtmu0.Connect();
	delay_ms(1);
	qtmu0.Meas(QTMU_PLUS_COARSE, QTMU_PLUS_TRNG_US,10);  //timeout=10ms
	for(i=0; i<SITENUM; i++ )
	{
		val[i] = qtmu0.GetMeasureResult(i);
		TPLH1->SetTestResult(i, 0, val[i]);
	}
	qtmu0.Disconnect();


	///////////////////// aperiodic signal: SinglePlsMeas /////////////////////
	qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStartTrigger(2.5,QTMU_PLUS_NEG_SLOPE);//trigger=2.5V, Falling edge
	qtmu0.SetStopTrigger(7.7,QTMU_PLUS_POS_SLOPE);//trigger=7.7V, Rising edge
	qtmu0.SetInSource(QTMU_PLUS_DUAL_SOURCE);
	qtmu0.Connect();
	delay_ms(1);
	qtmu0.SetSinglePulseMeas(QTMU_PLUS_COARSE,QTMU_PLUS_TIME_US,0);
	qtmu0.SetTimeOut(10); //timeout=10ms

	//set the trigger signal here

	qtmu0.SinglePlsMeas(0);
	for(i=0; i<SITENUM; i++ )
	{
		val[i] = qtmu0.GetMeasureResult(i);
		TPLH2->SetTestResult(i, 0, val[i]);
	}
	qtmu0.Disconnect();

	// TODO: Add your function code here
	return 0;
}


DUT_API int test_SerialTest(short funcindex, LPCTSTR funclabel)
{
	//{{AFX_STS_PARAM_PROTOTYPES
    CParam *Tr = StsGetParam(funcindex,"Tr");
	//}}AFX_STS_PARAM_PROTOTYPES

	//for more details, please check STS8200 Programming Manual 7.16.6

	int i=0;
	double val[4]={0.0};

	qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M,QTMU_PLUS_VRNG_25V,QTMU_PLUS_FILTER_PASS);
	qtmu0.SetStartTrigger(2.1,QTMU_PLUS_POS_SLOPE);
	//trigger=2.1V, Rising edge
	qtmu0.SetStopTrigger(13.3,QTMU_PLUS_POS_SLOPE);
	//trigger=13.3V, Rising edge
	qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);//SINGLE_SOURCE
	qtmu0.Connect();
	delay_ms(1);
	qtmu0.SetSinglePulseMeas(QTMU_PLUS_FINE,QTMU_PLUS_TIME_NS,i);

	dvi0.Set(FV, 5, DVI400_20V,DVI400_40MA,RELAY_ON);
	delay_ms(1);
	for(i=0; i<SITENUM; i++)
	{
		BEGIN_SINGLE_SITE(i)

		qtmu0.SetTimeOut(10);//timeout=10ms

		//trigger signal A
		dvi0.Set(FV, 5, DVI400_20V,DVI400_40MA,RELAY_ON);
		delay_ms(1);
		dvi0.Set(FV, 0, DVI400_20V,DVI400_40MA,RELAY_ON);

		qtmu0.SinglePlsMeas(i);
		val[i] = qtmu0.GetMeasureResult(i);
		Tr->SetTestResult(i, 0, val[i]);

		END_SINGLE_SITE()
	}

	qtmu0.Disconnect();


    // TODO: Add your function code here
    return 0;
}

2.带详细注释的QTMU代码

//1、逻辑通道
QTMU_PLUS qtmu(0); //单板8通道，每两个通道为一组1→A，B
StsSetModuleToSite(MD_QTMUPLUS, SITE_1, 0, -1);  //0A,0B
StsSetModuleToSite(MD_QTMUPLUS, SITE_2, 1, -1);  //1A,1B
StsSetModuleToSite(MD_QTMUPLUS, SITE_3, 2, -1);  //2A,2B
StsSetModuleToSite(MD_QTMUPLUS, SITE_4, 3, -1);  //3A,3B


//使用QTMU最重要一点：
//COMP1和COMP2都可以用，只是单通道和双通道的区别：单通道时，COMP1和COMP2都触发时，可以测量两个点的时间（同一个波形）；
//双通道时，COMP1和COMP2都触发，可以测量两个通道的时间


//2、使用：一个周期信号的频率测量（使用CHA）
//（chaA：SetStartInput、SetStartTrigger  chaB：SetStopInput、SetStopTrigger）
//从A开始，到B结束(或者反过来)，当A接到B时，用于测A和B通道的传输延时，当A不接到B时，两个通道可以单独使用（频率、占空比、上升下降时间等）
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);  //设置CHA信号输入模式
//阻抗 量程 滤波器频率（方波不使用滤波器：FILTER_PASS直通）
qtmu0.SetStartTrigger(15, QTMU_PLUS_POS_SLOPE);   //内部比较器COM1的触发电平和极性（15V一定是处于沿上，上升沿、下降沿）
qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE); //信号源选择，SINGLE_SOURCE：使用chA;DUAL_SOURCE:使用A和B
qtmu0.ChannelSetup(QTMU_PLUS_CHA_START); //选择A或B作为Start信号，CHA_STOP为B_Start，CHA_START为A_Start
qtmu0.Connect();
delay_ms(1);
qtmu0.MeasFreq(QTMU_PLUS_COARSE, QTMU_PLUS_TIME_US, 4, 10); //测量周期信号的频率，COARSE低分辨率，FINE高分辨率，待测周期数，测量等待时间
for(i=0;i<SITENUM;i++)
{
	freq_cha[i] = qtmu0.GetMeasureResult(i);
	Freq_A->SetTestResult(i, 0, freq_cha[i]);
}

qtmu0.Disconnect();

//3、使用：一个周期信号的频率测量（使用CHB）
qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS); //区别1：SetStopInput
qtmu0.SetStopTrigger(15, QTMU_PLUS_POS_SLOPE);   //区别2：SetStopTrigger
qtmu0.SetInSource(QTMU_PLUS_DUAL_SOURCE);   //区别3：DUAL_SOURCE:使用A和B
qtmu0.ChannelSetup(QTMU_PLUS_CHA_STOP);     //区别4：CHA_STOP使用CHB作为START信号
qtmu0.Connect();
delay_ms(1);
qtmu0.MeasFreq(QTMU_PLUS_COARSE, QTMU_PLUS_TIME_US, 4, 10);
for(i=0;i<SITENUM;i++)
{
	freq_chb[i] = qtmu0.GetMeasureResult(i);
	Freq_B->SetTestResult(i, 0, freq_chb[i]);
}

qtmu0.Disconnect();

//4、使用：测试周期信号的占空比
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);
qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);
qtmu0.Connect();
delay_ms(1);
qtmu0.MeasDutyCycle(2, QTMU_PLUS_HIGH_DUTY,10);  //触发电平（相当于节约Trigger语句），高于50%使用HIGH，低于使用LOW
for(i=0; i<SITENUM; i++ )
{
	val[i] = qtmu0.GetMeasureResult(i);
	Duty->SetTestResult(i, 0, val[i]);
}
qtmu0.Disconnect();

//5、使用：测试OUT端周期信号的上升沿时间（设低电平为1V，高电平为5V）
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);
qtmu0.SetStartTrigger(0.4, QTMU_PLUS_POS_SLOPE);  //触发电平0.4（start_point）>=(5-4)*10%
qtmu0.SetStopTrigger(3.6, QTMU_PLUS_POS_SLOPE);   //触发电平3.6（stop_point）<=(5-4)*90%
qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);
qtmu0.Connect();
delay_ms(1);
qtmu0.Meas((QTMU_PLUS_COARSE, QTMU_PLUS_TIME_US, 10); //测量等待时间10mS//周期信号测时间只有Meas函数
for(i=0; i<SITENUM; i++ )
{
	val[i] = qtmu0.GetMeasureResult(i);
	Tr->SetTestResult(i, 0, val[i]);
}
qtmu0.Disconnect();


//*6、使用：非周期信号的上升沿时间（设待测信号CH2低电平为1V，高电平为5V，CH1从0V上到5V时，测量CH2的上升沿时间）
CH1.Set(FV, 0 ,FOVI_10V, FOVI_100MA, RELAY_ON);
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);
qtmu0.SetStartTrigger(0.4, QTMU_PLUS_POS_SLOPE);  //触发电平0.7（start_point）>(5-4)*10%
qtmu0.SetStopTrigger(3.6, QTMU_PLUS_POS_SLOPE);   //触发电平3.4（stop_point）<(5-4)*90%
qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);
qtmu0.Connect();
delay_ms(1);
qtmu0.SetSinglePulseMeas(QTMU_PLUS_COARSE, TIME_US, 0);//非周期测量语句组1/3//非周期启动函数：分辨率 档位NS和US 工位（COAR
qtmu0.SetTimeOut(10);//非周期测量语句组2/3//测量等待时间设置
CH1.Set(FV, 5 ,FOVI_10V, FOVI_100MA, RELAY_ON);

qtmu0.SinglePlsMeas(0); //非周期测量语句组3/3 //非周期时间测量启动//分辨率//档位
for(i=0; i<SITENUM; i++ )
{
	val[i] = qtmu0.GetMeasureResult(i);
	Tr->SetTestResult(i, 0, val[i]);
}
qtmu0.Disconnect();

//7、使用：周期信号的高电平时间（低电平0V，高电平5V）
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);
qtmu0.SetStartTrigger(2.6, QTMU_PLUS_POS_SLOPE);  //触发电平2.6（start_point）>(5-0)*50%
qtmu0.SetStopTrigger(2.6, QTMU_PLUS_POS_SLOPE);   //触发电平2.6（stop_point）>(5-0)*50%
qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);
qtmu0.Connect();
delay_ms(1);
qtmu0.Meas((QTMU_PLUS_COARSE, QTMU_PLUS_TIME_US,0); //测量等待时间0mS//周期信号测时间只有Meas函数
for(i=0; i<SITENUM; i++ )
{
	val[i] = qtmu0.GetMeasureResult(i);
	TH->SetTestResult(i, 0, val[i]);
}
qtmu0.Disconnect();

//8、使用：非周期信号的高电平时间（低电平0V，高电平5V）
CH1.Set(FV, 0 ,FOVI_10V, FOVI_100MA, RELAY_ON);
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);
qtmu0.SetStartTrigger(2.6, QTMU_PLUS_POS_SLOPE);  //触发电平2.6（start_point）>(5-0)*50%
qtmu0.SetStopTrigger(2.6, QTMU_PLUS_POS_SLOPE);   //触发电平2.6（start_point）>(5-0)*50%
qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);
qtmu0.Connect();
delay_ms(1);
qtmu0.SetSinglePulseMeas(QTMU_PLUS_COARSE, TIME_US, 0);//非周期测量语句组1/3//非周期启动函数：分辨率 档位NS和US 工位
qtmu0.SetTimeOut(10);//非周期测量语句组2/3//测量等待时间设置
CH1.Set(FV, 5 ,FOVI_10V, FOVI_100MA, RELAY_ON);
delay_ms(3);

qtmu0.SinglePlsMeas(0); //非周期测量语句组3/3 //非周期时间测量启动//分辨率//档位

for(i=0; i<SITENUM; i++ )
{
	val[i] = qtmu0.GetMeasureResult(i);
	TH->SetTestResult(i, 0, val[i]);
}
qtmu0.Disconnect();


//9、使用：两个周期信号OUT1和OUT2的传输延时(CHA（0,5），CHB（0,7）)
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);  //设置CHA信号输入模式
qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);  //设置CHB信号输入模式
qtmu0.SetStartTrigger(2.5, QTMU_PLUS_POS_SLOPE);  //触发电平2.5（start_point）>(5-0)*50%
qtmu0.SetStopTrigger(3.5, QTMU_PLUS_POS_SLOPE);   //触发电平3.5（stop_point）>(7-0)*50%
qtmu0.SetInSource(QTMU_PLUS_DUAL_SOURCE);   //双通道
qtmu0.ChannelSetup(QTMU_PLUS_CHA_STOP);  //选择B为开始，A为停止，不加该句为默认A开始，B结束(*判断两个波形需要比较的两个点前后顺序)
qtmu0.Connect();
delay_ms(1);
qtmu0.Meas((QTMU_PLUS_COARSE, QTMU_PLUS_TIME_US,0);

for(i=0; i<SITENUM; i++ )
{
	val[i] = qtmu0.GetMeasureResult(i);
	TPLH->SetTestResult(i, 0, val[i]);
}

qtmu0.ChannelSetup(QTMU_PLUS_CHA_START);   //恢复A为开始
qtmu0.Disconnect();

//10、使用：非周期信号之间的传输延时
CH1.Set(FV, 0 ,FOVI_10V, FOVI_100MA, RELAY_ON);
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);  //设置CHA信号输入模式
qtmu0.SetStopInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);  //设置CHB信号输入模式
qtmu0.SetStartTrigger(2.5, QTMU_PLUS_POS_SLOPE);  //触发电平2.5（start_point）>(5-0)*50%
qtmu0.SetStopTrigger(3.5, QTMU_PLUS_POS_SLOPE);   //触发电平3.5（stop_point）>(7-0)*50%
qtmu0.SetInSource(QTMU_PLUS_DUAL_SOURCE);   //双通道
qtmu0.ChannelSetup(QTMU_PLUS_CHA_STOP);  //选择B为开始，A为停止，不加该句为默认A开始，B结束(*判断两个波形需要比较的两个点前后顺序)
qtmu0.Connect();
delay_ms(1);

qtmu0.SetSinglePulseMeas(QTMU_PLUS_COARSE, TIME_US, 0);//非周期测量语句组1/3//非周期启动函数：分辨率 档位NS和US 工位
qtmu0.SetTimeOut(10);//非周期测量语句组2/3//测量等待时间设置
CH1.Set(FV, 5 ,FOVI_10V, FOVI_100MA, RELAY_ON);

qtmu0.SinglePlsMeas(0); //非周期测量语句组3/3 //非周期时间测量启动//分辨率//档位

for(i=0; i<SITENUM; i++ )
{
	val[i] = qtmu0.GetMeasureResult(i);
	TPLH->SetTestResult(i, 0, val[i]);
}

qtmu0.ChannelSetup(QTMU_PLUS_CHA_START);   //恢复A为开始
qtmu0.Disconnect();

//11、使用：捕获一个周期信号的跳变时刻（第一个下降沿跳变记录为时刻T0=0，第二个上升沿跳变记录为T1=TL（低电平时间）...以此类推）
double Tevent[3][site_num]={ 0 };  //二维数组第一个参数为第几个跳变时刻，第二个参数为site
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);  //设置CHA信号输入模式
qtmu0.SetStartTrigger(2, QTMU_PLUS_POS_SLOPE);  //trigger_point=2
qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);   //单通道
qtmu0.Connect();
delay_ms(1);

qtmu.EventCounter(3,10);  //捕获3个点，测量等待延时10ms

for(int SITEID=0; SITEID<site_num; SITEID++)
{
	for(int i=0; i<3; i++)
	{
		Tevent[i][SITEID]=qtmu0.GetEventMeasureResult(SITEID, i);
	}
	T1->SetTestResult(i, 0, Tevent[0][SITEID]);
	T2->SetTestResult(i, 0, Tevent[1][SITEID]);
}



//12、使用：捕获一个非周期信号的5个跳变时刻
double Tevent[5][site_num]={ 0 };
EN.Set(FV, 0 ,FOVI_10V, FOVI_100MA, RELAY_ON);
qtmu0.SetStartInput(QTMU_PLUS_IMPEDANCE_1M, QTMU_PLUS_VRNG_25V, QTMU_PLUS_FILTER_PASS);  //设置CHA信号输入模式
qtmu0.SetStartTrigger(2, QTMU_PLUS_POS_SLOPE);  //trigger_point=2
qtmu0.SetInSource(QTMU_PLUS_SINGLE_SOURCE);   //单通道
qtmu0.Connect();
delay_ms(1);
qtmu0.SetSinglePulseEventCounter(5);//非周期测量语句组1/3//非周期启动函数：分辨率 档位NS和US 工位
qtmu0.SetTimeOut(100);//非周期测量语句组2/3//测量等待时间设置
EN.Set(FV, 5 ,FOVI_10V, FOVI_100MA, RELAY_ON);

qtmu0.SinglePlsEventCounter(); //非周期测量语句组3/3 //非周期时间测量启动//分辨率//档位

for(int SITEID=0; SITEID<site_num; SITEID++)
{
	for(int i=0; i<5; i++)
	{
		Tevent[i][SITEID]=qtmu0.GetEventMeasureResult(SITEID, i);
	}
	T1->SetTestResult(i, 0, Tevent[0][SITEID]);
	T2->SetTestResult(i, 0, Tevent[1][SITEID]);
}

***注*：以上代码如需搬运，需经过本人同意。*

---
