在CAD软件中进行图纸查看与图形绘制时，图层是不可或缺的工具。它能帮助我们高效管理图形元素，提升绘图与查看的便捷性。接下来，让我们一起深入了解CAD图层的功能及其设置方法。

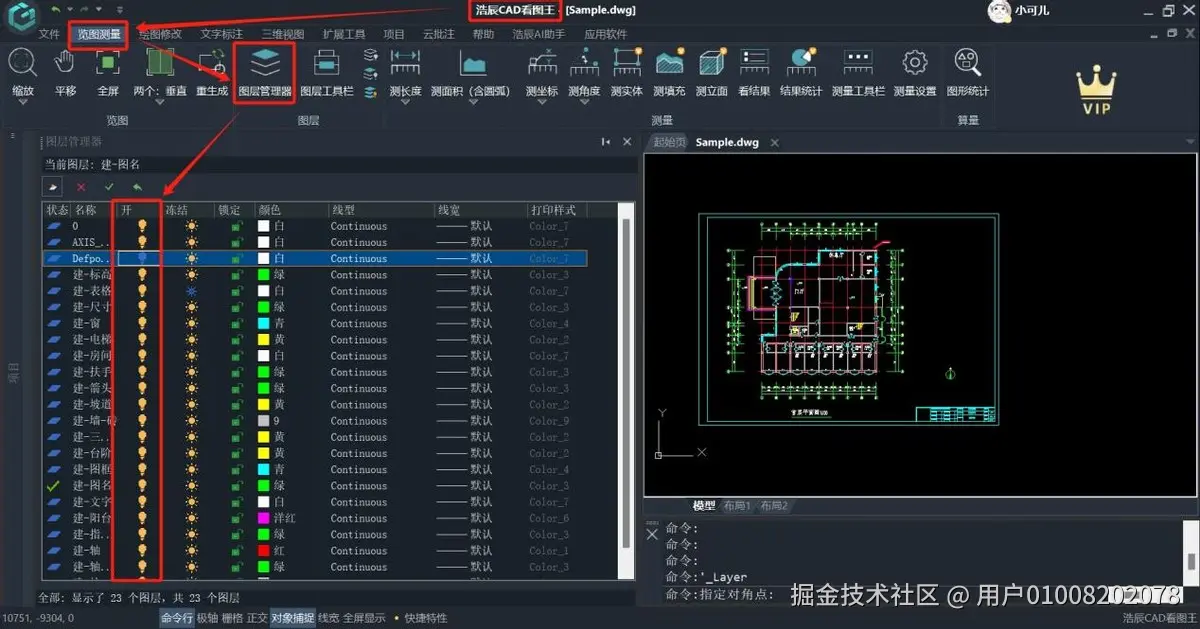

在浩辰CAD看图王的览图测量菜单栏中，点击“图层管理器”选项。随后，界面左侧将展示图层管理器的详细内容。
图层管理器各功能详解

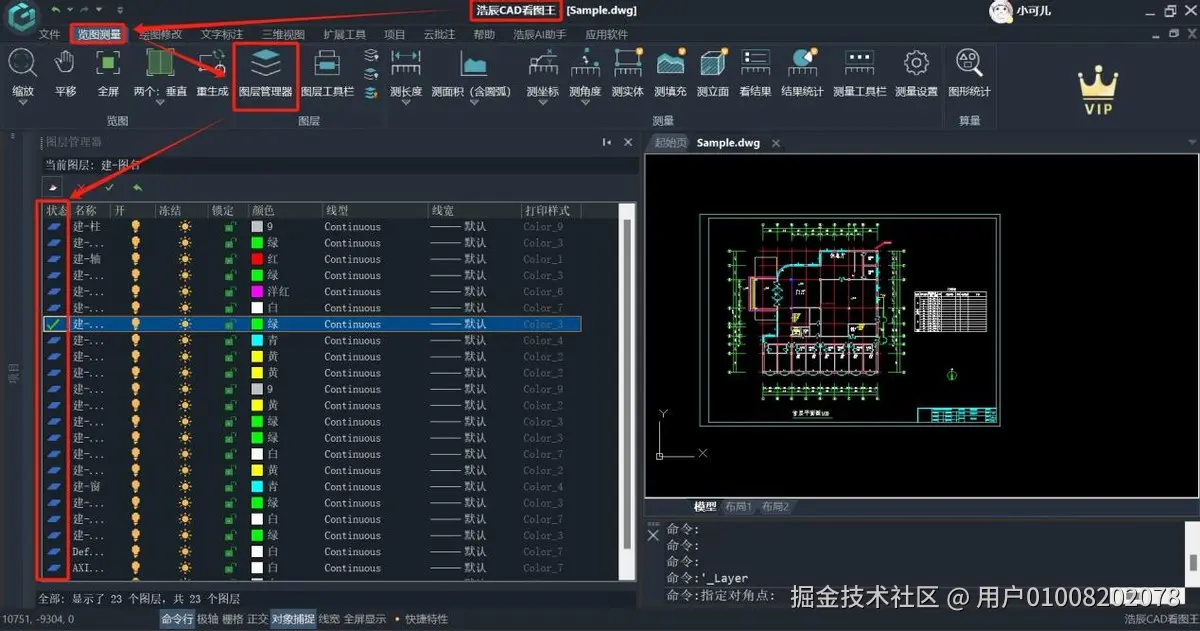

1、图层管理器状态栏
功能：显示当前选中图层的状态。
设置方法：鼠标双击选中图层，被选中的图层状态将显示为绿色的√，表示该图层为当前图层，绘图时所有内容将归属于此图层。
2、图层管理器名称栏
功能：展示各图层的名称，便于绘图与查看时的区分。
设置方法：在名称栏中直接输入或修改图层名称。
3、图层管理器开关栏
功能：控制图层的显示与隐藏。
设置方法：
黄色灯泡：图层处于打开状态，对象可见。
蓝色灯泡：图层处于关闭状态，对象不可见，但仍可绘制新对象，且不影响对象的选取与编辑操作（如删除、镜像等）。

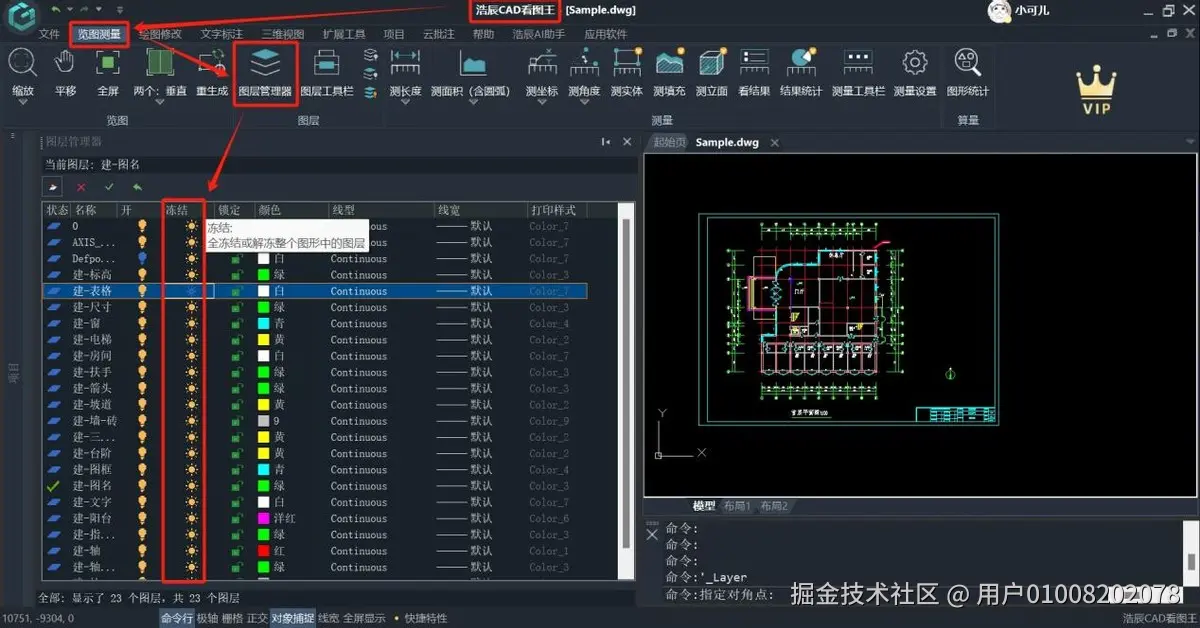

4、图层管理器冻结栏
功能：冻结或解冻图层，优化图形处理性能。
设置方法：
黄色太阳：图层处于解冻状态，对象可见且可编辑。
蓝色太阳：图层处于冻结状态，对象不可见，选择对象时将被忽略，且无法在该层上创建或编辑对象。冻结图层可加快复杂图形重新生成的处理速度。

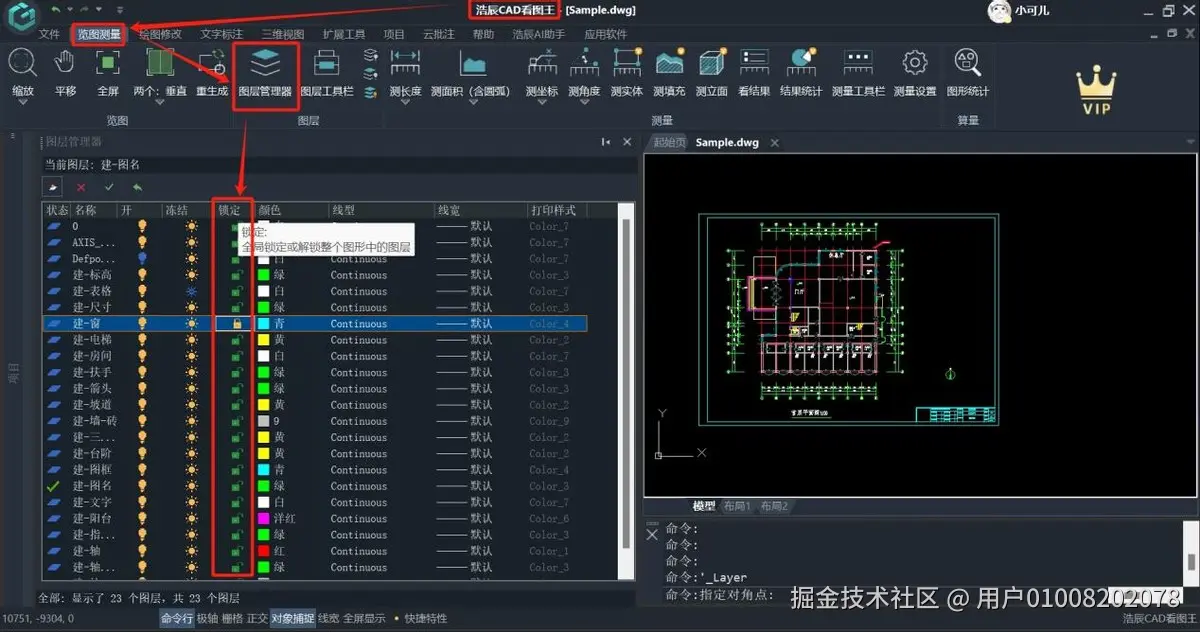

5、图层管理器锁定栏
功能：锁定或解锁图层，保护图形元素不被修改。
设置方法：
绿色打开的锁：图层处于解锁状态，对象可见且可编辑。
黄色关闭的锁：图层处于锁定状态，对象可见但不可编辑，仍可在该层上添加新对象。锁定图层适用于保护不想修改的图形元素。

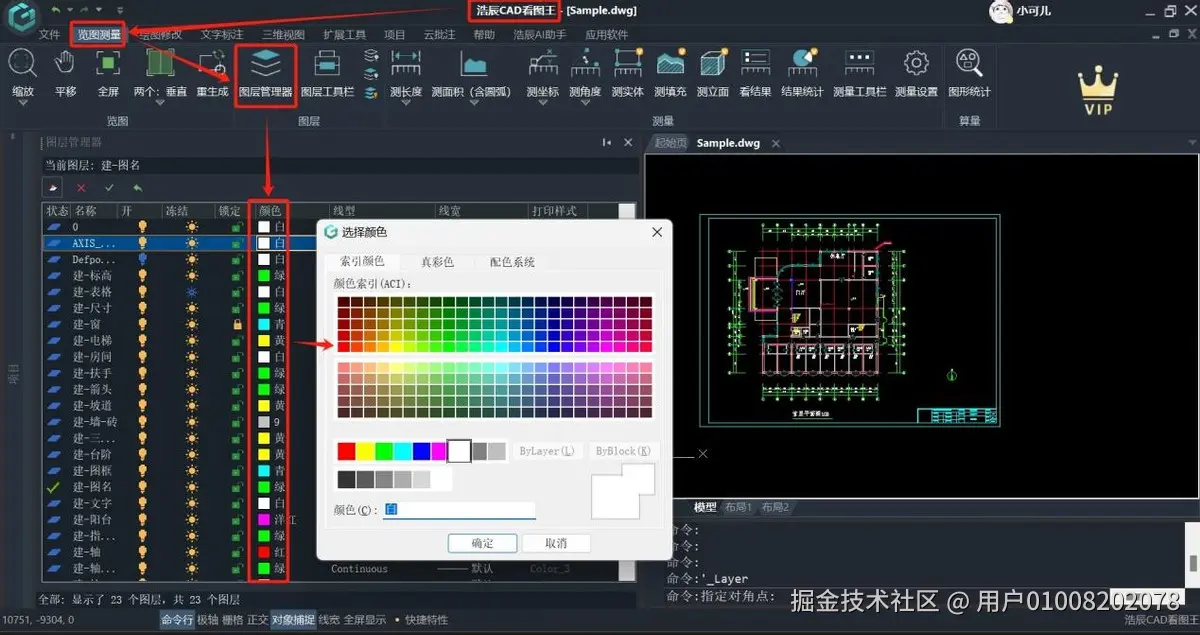

6、图层管理器颜色栏
功能：设置图层的颜色，便于区分不同图层。
设置方法：点击颜色栏，调出选择颜色对话框，为该图层选定相应的颜色。

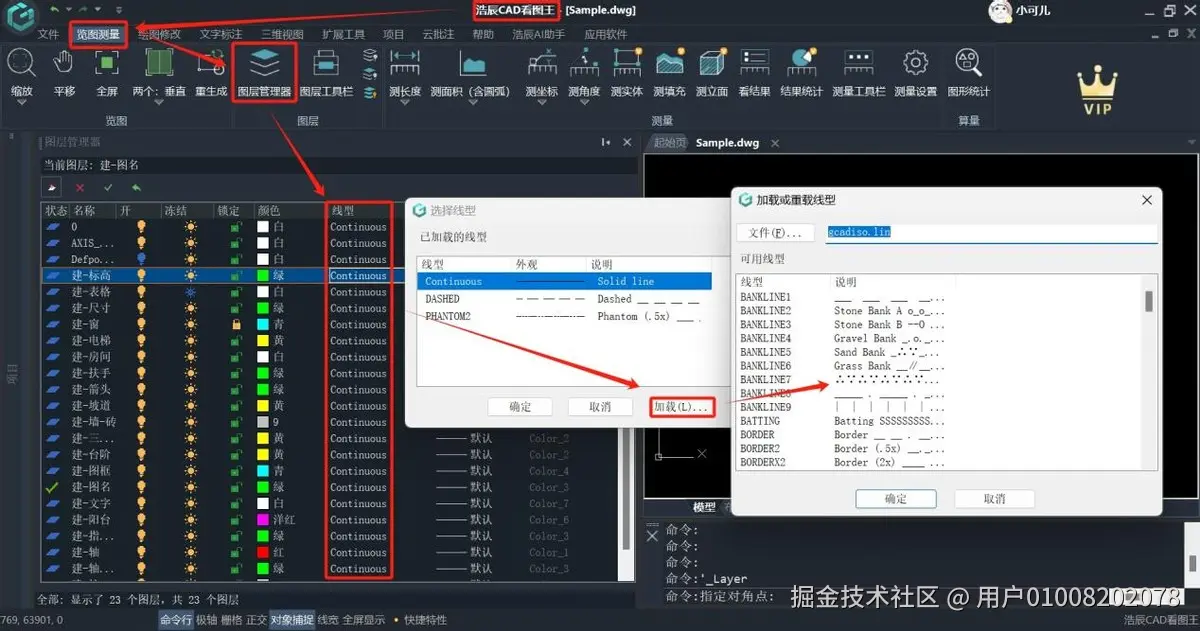

7、图层管理器线型栏
功能：设置图层的线型，满足不同绘图需求。
设置方法：点击线型栏，调出选择线型对话框，设置相应图层的线型。点击“加载”按钮，可加载更多线型进行选择。

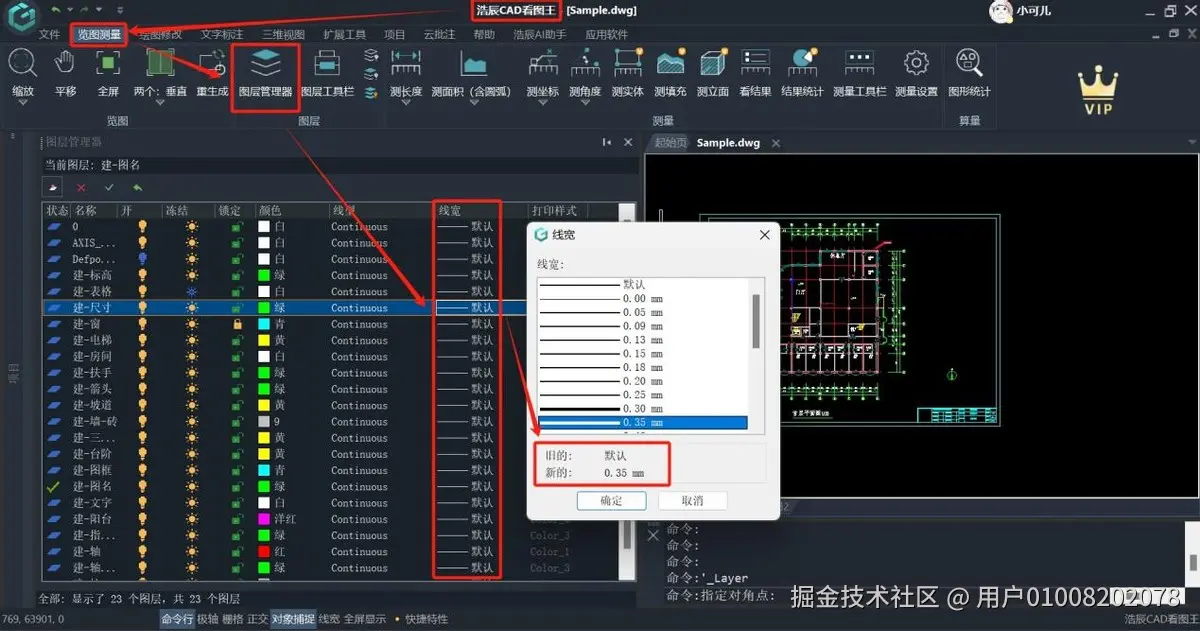

8、图层管理器线宽栏
功能：设置图层的线宽，使图形更加清晰。
设置方法：点击线宽栏，调出线宽对话框，设置相应图层的线宽。重新选择线宽后，线宽对话框下方将显示之前的线宽和新选的线宽。

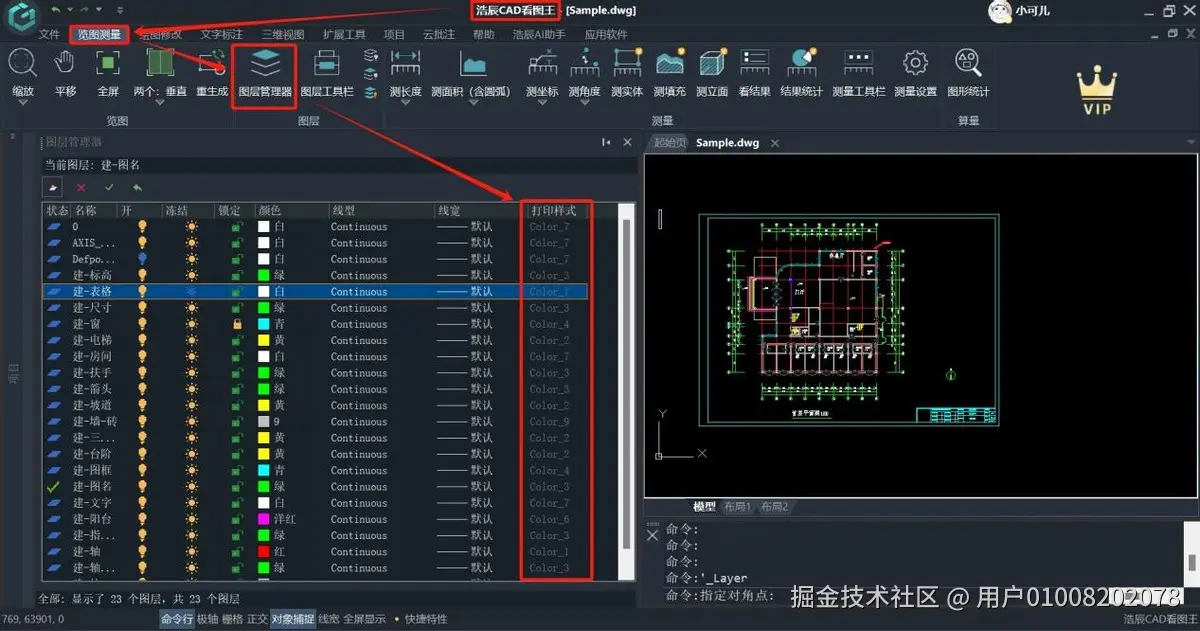

9、图层管理器打印样式栏
功能：控制图层的打印样式，包括颜色、线宽等输出效果。
查看方法：打印样式栏显示该图层的打印样式信息。
以上就是浩辰CAD看图王中关于图层管理的详细介绍。通过合理利用图层管理功能，我们可以更加便捷地查看与绘制图纸，提高工作效率。小伙伴们，赶快动手试试吧！
