使用Kubeadm在Ubuntu22引导部署K8s集群手把手教你快速搭建公网K8s集群学习环境，containerd+K

操作成功度：

99.9%

部署耗时：

20分钟

环境及组件版本说明：

操作系统：Ubuntu 22.04.5 LTS
服务器：两台 4C4G 腾讯云轻量应用服务器
网络：两台服务器在两个账号下，无法内网互联，通过公网互通（仅限学习环境，生产不允许公网组建集群）
IP栈：单协议栈 IPv4
Kubernetes：v1.33.4(Latest)
Containerd：v2.1.4(Latest)
Flannel：v0.27.2(Latest)

转载说明：

原创内容，请注明出处

1. 环境配置

在所有机器上执行

1.1 技术方案选择说明

Why Ubuntu 22.04.5 LTS
- 最热门的Linux发行版之一
- 易用性
- 成熟的社区资源
- LTS 长期支持版本足够稳定可靠
Why Kubeadm
- K8s 官方推荐的部署方式
- 成熟的社区资源
- 上手能感受到部署的细节和集群核心参数
Why Containerd
- K8s 官方力挺
- 轻量化，节省服务器资源
- 稳定性
- 提前适应新的技术方案，避免沉迷自己更加熟悉的技术(docker)
Why Flannel
- 老牌知名网络插件
- 易用性
- 轻量化，节省服务器资源
- 简单经典，适合开源新手参与贡献
  - 如果考虑参与开源贡献，选择经典且正在使用的项目是不错的选择
  - 有必要了解Go云原生组件的开发模式，简单经典的组件易于上手

1.2 云服务器安全组设置

说明：

如果是单机部署集群可以跳过这一步
控制平面表中"必要性"仅适用于单台控制平面机器的情况，具体根据表中“使用者”衡量

1.2.1 控制面

协议	方向	端口范围	端口描述	使用者	必要性
TCP	入站	6443	Kubernetes API 服务器	所有	必选
TCP	入站	2379-2380	etcd 服务器客户端 API	kube-apiserver、etcd
TCP	入站	10250	kubelet API	自身、控制平面	必选(Metric需要)
TCP	入站	10259	kube-scheduler	自身
TCP	入站	10257	kube-controller-manager	自身
UDP	入站+出站	8472	VXLAN	Flannel	必选

1.2.2 工作节点

协议	方向	端口范围	端口描述	使用者	必要性
TCP	入站	10250	kubelet API	自身、控制面	必选
TCP	入站	10256	kube-proxy	自身、负载均衡器	必选
TCP	入站	30000-32767	NodePort Services	所有	声明service时可以指定NodePort端口，安全组只暴露特定的端口即可
UDP	入站	30000-32767	NodePort Services	所有	声明service时可以指定NodePort端口，安全组只暴露特定的端口即可
UDP	入站+出站	8472	VXLAN	Flannel	必选

1.3 设置 hostname

# 控制平面机器执行
sudo hostnamectl hostname k8s-control

# 工作节点机器执行
sudo hostnamectl hostname k8s-worker-1

1.4 修改 hosts 文件

sudo tee -a /etc/hosts <<EOF
<k8s-control public_ip> k8s-control
<k8s-worker-1 public_ip> k8s-worker-1
EOF

1.5 关闭交换分区与防火墙

sudo swapoff -a # 暂时关闭交换分区
sudo sed -i '/swap/d' /etc/fstab # 保证重启后仍然生效

# 关闭操作系统防火墙，安装时建议，后续熟悉了可以精细化管理
sudo ufw disable

1.6 创建公网IP 的虚拟网卡

注意：如果所有机器之间可以使用内网互通，跳过此步

云服务商一般只会创建内网IP的虚拟网卡，因此在公网互通的环境下，需要我们手动创建公网IP的虚拟网卡, 在所有节点机器上执行如下命令:

# 默认网卡新增公网IP
sudo nano /etc/netplan/01-netcfg.yaml

---内容如下

network:
  version: 2
  renderer: networkd
  ethernets:
    eth0:
      addresses:
        - <公网IP>/24 # 子网掩码255.255.255.0

---

# 应用配置
sudo netplan apply

# 重启网络服务
sudo systemctl restart systemd-networkd

# 检查 netplan 状态
sudo netplan status

# 检查 systemd-networkd 状态
sudo systemctl status systemd-networkd

1.7 内核配置

# 加载bridge模块
sudo modprobe br_netfilter

# 持久化配置bridge模块
sudo tee /etc/modules-load.d/k8s.conf <<EOF
br_netfilter
EOF

# 设置所需的 sysctl 参数，参数在重新启动后保持不变
sudo tee /etc/sysctl.d/k8s.conf <<EOF
net.bridge.bridge-nf-call-ip6tables = 1
net.bridge.bridge-nf-call-iptables = 1
net.ipv4.ip_forward = 1
EOF

# 应用 sysctl 参数而不重新启动
sudo sysctl --system

# 验证配置的值是否为 1
sysctl net.bridge.bridge-nf-call-ip6tables
sysctl net.bridge.bridge-nf-call-iptables
sysctl net.ipv4.ip_forward

1.8 同步所有节点的时间

# 同步时间
sudo apt install -y chrony
sudo systemctl enable --now chrony
timedatectl set-timezone Asia/Shanghai

2. 安装配置 CRI(容器运行时)

在所有机器上执行

k8s v1.24之前可以跳过这一步，因为v1.24之前的 k8s 直接集成了 Docker Engine 的一个组件，名为 dockershim

2.1 cgroup 驱动选择

我们选择将 systemd 作为 cgroup 驱动，原因如下：

从 k8s v1.22 开始，在使用 kubeadm 创建集群时，如果用户没有在 KubeletConfiguration 下设置 cgroupDriver 字段，kubeadm 默认使用 systemd
在 k8s v1.33 中，启用 KubeletCgroupDriverFromCRI 特性门控结合支持 RuntimeConfig CRI RPC 的容器运行时，kubelet 会自动从运行时检测适当的 Cgroup 驱动程序，并忽略 kubelet 配置中的 cgroupDriver 设置

因此我们要在 containerd 安装时，就选择 systemd 作为 Cgroup 驱动

2.2 安装 `containerd`

参考: github.com/containerd/…

2.2.1 下载 `containerd` 并安装

从 github.com/containerd/… 下载二进制包，然后执行如下命令安装

sudo tar Cxzvf /usr/local containerd-2.1.4-linux-amd64.tar.gz

2.2.2 下载并指定 `systemd` 为 `cgroup` 驱动

sudo mkdir -p /usr/local/lib/systemd/system/

sudo wget -O /usr/local/lib/systemd/system/containerd.service https://raw.githubusercontent.com/containerd/containerd/main/containerd.service

sudo systemctl daemon-reload

sudo systemctl enable --now containerd

2.2.3 下载 `runc` 并安装

从 github.com/opencontain… 下载二进制包，然后执行如下命令安装

sudo install -m 755 runc.amd64 /usr/local/sbin/runc

2.2.4 下载 `CNI plugins` 并安装

从 github.com/containerne… 下载二进制包，然后执行如下命令安装

sudo mkdir -p /opt/cni/bin

sudo tar Cxzvf /opt/cni/bin cni-plugins-linux-amd64-v1.7.1.tgz

2.2.5 生成 `containerd` 默认配置

sudo mkdir -p /etc/containerd
sudo touch /etc/containerd/config.toml
sudo bash -c 'containerd config default > /etc/containerd/config.toml'

2.2.6 国内镜像配置

www.cnblogs.com/plain-coder…

编辑 containerd 配置文件

sudo nano /etc/containerd/config.toml


[plugins]
	[plugins.'io.containerd.cri.v1.images']
	...
	[plugins.'io.containerd.cri.v1.images'.pinned_images]
      sandbox = 'registry.aliyuncs.com/google_containers/pause:3.10'

	[plugins.'io.containerd.cri.v1.images'.registry]
      config_path = '/etc/containerd/certs.d'
    ...

配置路由

# docker hub镜像加速
sudo mkdir -p /etc/containerd/certs.d/docker.io
sudo tee /etc/containerd/certs.d/docker.io/hosts.toml << EOF
server = "https://docker.io"

[host."https://dockerproxy.cn"]
  capabilities = ["pull", "resolve"]

[host."https://docker.m.daocloud.io"]
  capabilities = ["pull", "resolve"]
EOF

# registry.k8s.io镜像加速
sudo mkdir -p /etc/containerd/certs.d/registry.k8s.io
sudo tee /etc/containerd/certs.d/registry.k8s.io/hosts.toml << 'EOF'
server = "https://registry.k8s.io"

[host."https://k8s.m.daocloud.io"]
  capabilities = ["pull", "resolve", "push"]
EOF

# docker.elastic.co镜像加速
sudo mkdir -p /etc/containerd/certs.d/docker.elastic.co
sudo tee /etc/containerd/certs.d/docker.elastic.co/hosts.toml << 'EOF'
server = "https://docker.elastic.co"

[host."https://elastic.m.daocloud.io"]
  capabilities = ["pull", "resolve", "push"]
EOF

# gcr.io镜像加速
sudo mkdir -p /etc/containerd/certs.d/gcr.io
sudo tee /etc/containerd/certs.d/gcr.io/hosts.toml << 'EOF'
server = "https://gcr.io"

[host."https://gcr.m.daocloud.io"]
  capabilities = ["pull", "resolve", "push"]
EOF

# ghcr.io镜像加速
sudo mkdir -p /etc/containerd/certs.d/ghcr.io
sudo tee /etc/containerd/certs.d/ghcr.io/hosts.toml << 'EOF'
server = "https://ghcr.io"

[host."https://ghcr.m.daocloud.io"]
  capabilities = ["pull", "resolve", "push"]
EOF

# quay.io镜像加速
sudo mkdir -p /etc/containerd/certs.d/quay.io
sudo tee /etc/containerd/certs.d/quay.io/hosts.toml << 'EOF'
server = "https://quay.io"

[host."https://quay.m.daocloud.io"]
  capabilities = ["pull", "resolve", "push"]
EOF

# 默认镜像加速
sudo mkdir -p /etc/containerd/certs.d/_default
sudo tee /etc/containerd/certs.d/_default/hosts.toml << 'EOF'
[host."mirror.ccs.tencentyun.com"]
  capabilities = ["pull", "resolve"]
EOF

2.2.7 重启 `containerd` 生效

sudo systemctl restart containerd

3. 安装 kubeadm、kubelet 和 kubectl

在所有机器上执行

以下指令适用于 Kubernetes 1.33.

sudo apt-get update
# apt-transport-https 可能是一个虚拟包（dummy package）；如果是的话，你可以跳过安装这个包
sudo apt-get install -y apt-transport-https ca-certificates curl gpg


# 如果 `/etc/apt/keyrings` 目录不存在，则应在 curl 命令之前创建它，请阅读下面的注释。
# sudo mkdir -p -m 755 /etc/apt/keyrings
curl -fsSL https://pkgs.k8s.io/core:/stable:/v1.33/deb/Release.key | sudo gpg --dearmor -o /etc/apt/keyrings/kubernetes-apt-keyring.gpg


# 此操作会覆盖 /etc/apt/sources.list.d/kubernetes.list 中现存的所有配置。
echo 'deb [signed-by=/etc/apt/keyrings/kubernetes-apt-keyring.gpg] https://pkgs.k8s.io/core:/stable:/v1.33/deb/ /' | sudo tee /etc/apt/sources.list.d/kubernetes.list


sudo apt-get update
sudo apt-get install -y kubelet kubeadm kubectl
sudo apt-mark hold kubelet kubeadm kubectl

kubelet 现在每隔几秒就会重启，因为它陷入了一个等待 kubeadm 指令的死循环。

4. 修改 `kubelet` 参数

在所有机器上执行

sudo nano /etc/default/kubelet

---内容如下

KUBELET_EXTRA_ARGS=--node-ip=<当前机器公网IP>

---

5. 初始化控制平面节点

***控制平面机器上执行

5.1 `kubeadm` 初始化

如果初始化过程出错，可以执行sudo kubeadm reset -f命令后，重新执行初始化

# 说明: 10.244.0.0/16 是flannel特定要求的，其他组件按实际需求配置

# 节点之间通过内网通信的使用如下命令
sudo kubeadm init --apiserver-advertise-address=0.0.0.0 \
--image-repository=registry.aliyuncs.com/google_containers \
--kubernetes-version=v1.33.4 \
--pod-network-cidr=10.244.0.0/16 \
--upload-certs \
--v=5

# 节点之间通过公网通信的使用如下命令
sudo kubeadm init \
--apiserver-advertise-address=$(hostname -i) \
--image-repository=registry.aliyuncs.com/google_containers \
--kubernetes-version=v1.33.4 \
--pod-network-cidr=10.244.0.0/16 \
--upload-certs \
--v=5

成功后，执行如下命令，允许非 root 用户运行 kubectl , 注意：记得复制初始化完成后打印的工作节点 join 命令

mkdir -p $HOME/.kube
sudo cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
sudo chown $(id -u):$(id -g) $HOME/.kube/config

5.2 集群健康检查

# 检查集群状态
kubectl cluster-info

# 健康检查
curl -k https://localhost:6443/healthz

# 等待所有Pod状态处于Running(除coredns外)
kubectl get pods -A -o wide

5.3 修改kube-apiserver 配置

sudo nano /etc/kubernetes/manifests/kube-apiserver.yaml

# 在 spec.containers.command 下添加`--bind-address`启动参数

--- 内容如下

spec:
  containers:
  - command:
    - kube-apiserver
    - --advertise-address=****** # 你的公网IP
    - --bind-address=0.0.0.0 # 增加这个

---

kubelet会监测到文件变动并自动重启API Server Pod以应用新配置

6. 安装网络插件

控制平面机器上执行

# 下载Flannel的Manifest文件
# 如果网络原因阻碍，可以本地下载文件后上传到服务器使用
sudo wget -O kube-flannel.yml https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml


# 修改 kube-flannel.yml

## 第一处修改点
containers:
- args:
  - --public-ip=$(PUBLIC_IP)  # 新增行
  - --iface-regex=10\.2\.\d+\.\d+  # 新增行，正则匹配你所有机器内网IP, 因为每个节点都会有一个flannel的Pod
  - --ip-masq=true
  - --kube-subnet-mgr
  command:
  - /opt/bin/flanneld

## 第二处修改点
env:
- name: PUBLIC_IP # 新增环境变量
  valueFrom:
	fieldRef:
	  fieldPath: status.podIP
- name: POD_NAME
  valueFrom:
	fieldRef:
	  fieldPath: metadata.name


# 部署 Flannel
kubectl apply -f kube-flannel.yml

注意：Flannel使用的 VXLAN后端 并不具有对传输数据的加密功能，虽然提供了加密的 IPSec后端 , 但目前还是实验功能，如果你希望获得加密能力，服务器资源也允许的情况下，可以直接使用更高级的CNI 插件，比如 Cilium

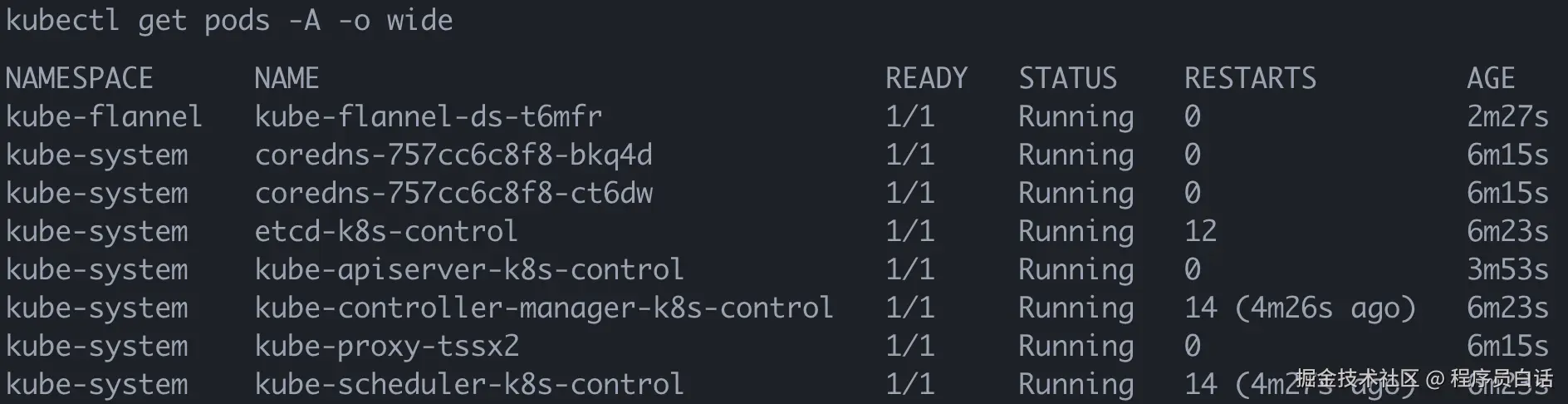

查看所有Pod状态如下

7. 添加工作节点

***工作节点机器上执行 ***

执行第 5.1 步结尾复制的 kubeadm join 命令，类似如下格式

sudo kubeadm join <控制平面公网IP>:6443 --token <token> --discovery-token-ca-cert-hash sha256:<hash>

8. 部署Metrics Server

后续自动扩缩容、监控等都需要

# 如果网络原因阻碍，可以本地下载文件后上传到服务器使用
kubectl apply -f https://github.com/kubernetes-sigs/metrics-server/releases/latest/download/components.yaml

9. 控制平面允许调用Pod (可选)

出于安全原因，K8s集群默认不会在控制平面节点上调度 Pod。如果你希望能够在 K8s 集群等控制平面节点上调度 Pod，可以执行如下命令（移除污点）：

kubectl taint nodes --all node-role.kubernetes.io/control-plane-

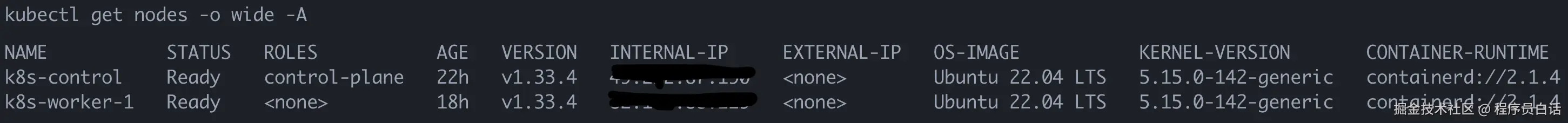

10. 恭喜韩仙师

node的 INTERNAL-IP 实际为我们第 4 步指定的机器的公网IP

11. Troubleshooting

11.1 部署Kubernetes Metrics Server可能会遇到证书问题

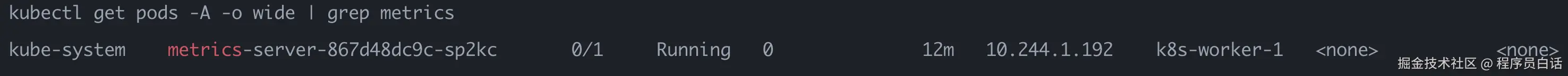

11.1.1 Pod状态虽然显示Running，但没有READY

11.1.2 Pod日志类似如下

E0829 14:05:26.747406       1 scraper.go:149] "Failed to scrape node" err="Get \"https://<控制平面ip>:10250/metrics/resource\": tls: failed to verify certificate: x509: cannot validate certificate for <控制平面ip> because it doesn't contain any IP SANs" node="k8s-control"

E0829 14:05:26.753943       1 scraper.go:149] "Failed to scrape node" err="Get \"https://<工作节点IP>:10250/metrics/resource\": tls: failed to verify certificate: x509: cannot validate certificate for <工作节点IP> because it doesn't contain any IP SANs" node="k8s-worker-1"

10250 端口是 Kubelet API 专用的，由此想到可以修改Kebelet配置

11.1.3 解决方案

a. 修改所有服务器的Kubelet配置

# 开启服务端证书流转
echo "serverTLSBootstrap: true" | sudo tee -a /var/lib/kubelet/config.yaml

# 重新加载systemd配置
sudo systemctl daemon-reload
# 重启Kubelet
sudo systemctl restart kubelet

b. 在控制平面机器批准 CSR

# 检查 CSR
kubectl get csr

可以从 CSR 列表看到状态为 Pending的 CSR, 每个机器对应一条

# 批准 CSR
kubectl certificate approve <csr-name> # 将 <csr-name> 替换为实际的 CSR 名称

# 再次检查 CSR
kubectl get csr

可以看到CSR已经 Issued 了

c. 可以重新查看Metrics Server的Pod日志，不再会报错

创作不易，希望大家多多支持，文章持续更新，我们下期见.

程序员白话 | [原创]

点关注不迷路

可以抖音搜索「程序员白话」，大家有任何问题都可以私聊我，知无不言~

使用Kubeadm在Ubuntu22引导部署K8s集群

1. 环境配置

1.1 技术方案选择说明

1.2 云服务器安全组设置

1.2.1 控制面

1.2.2 工作节点

1.3 设置 hostname

1.4 修改 hosts 文件

1.5 关闭交换分区与防火墙

1.6 创建公网IP 的虚拟网卡

1.7 内核配置

1.8 同步所有节点的时间

2. 安装配置 CRI(容器运行时)

2.1 cgroup 驱动选择

2.2 安装 containerd

2.2.1 下载 containerd 并安装

2.2.2 下载并指定 systemd 为 cgroup 驱动

2.2.3 下载 runc 并安装

2.2.4 下载 CNI plugins 并安装

2.2.5 生成 containerd 默认配置

2.2.6 国内镜像配置

2.2.7 重启 containerd 生效

3. 安装 kubeadm、kubelet 和 kubectl

4. 修改 kubelet 参数

5. 初始化控制平面节点

5.1 kubeadm 初始化

5.2 集群健康检查

5.3 修改kube-apiserver 配置

6. 安装网络插件

7. 添加工作节点

8. 部署Metrics Server

9. 控制平面允许调用Pod (可选)

10. 恭喜韩仙师

11. Troubleshooting

11.1 部署Kubernetes Metrics Server可能会遇到证书问题

11.1.1 Pod状态虽然显示Running，但没有READY

11.1.2 Pod日志类似如下

11.1.3 解决方案

点关注不迷路

2.2 安装 `containerd`

2.2.1 下载 `containerd` 并安装

2.2.2 下载并指定 `systemd` 为 `cgroup` 驱动

2.2.3 下载 `runc` 并安装

2.2.4 下载 `CNI plugins` 并安装

2.2.5 生成 `containerd` 默认配置

2.2.7 重启 `containerd` 生效

4. 修改 `kubelet` 参数

5.1 `kubeadm` 初始化
