Flutter 渲染机制及衍生问题

再说 Flutter 的渲染机制之前还是先说一下 Flutter 的三棵树。

一. 三棵树

三棵树分别是 Widget 树、Element 树 和 RenderObject 树。

1. Widget 树

• Widget 是声明式的UI配置。它们是非常轻量级的、不可变的类，只包含最终的UI样子的信息（如颜色、字体、尺寸、布局方向等）。

• 核心特点：

  • 不可变 ：一旦创建就不能修改。要改变UI，你必须创建一个新的 Widget 实例。

  • 轻量级 ：创建和销毁的成本很低。

  • 组合性 ：简单的 Widget 可以组合成复杂的 Widget。

• 职责：描述UI元素的配置。

2. Element 树

• Element 是 Widget 的实例化对象，它代表了屏幕上某个特定位置的 Widget。它是 Widget 和 RenderObject 之间的 “粘合剂”  或管理者。

• 核心特点：

  • 可变 ：Element 持有状态，并且会更新。

  • 生命周期：它负责管理 Widget 的生命周期（initState, dispose 等）。

  • 高效的关键：它通过比较新旧 Widget 来决定是否需要更新底层的 RenderObject（Diff 算法）。

• 职责：管理UI元素的生命周期和持有对 RenderObject 和 Widget的引用。

工作流程

当 Flutter 构建 UI 时，它会遍历 Widget 树，并为每个 Widget 创建一个对应的 Element。Element 会检查是否已经有一个 RenderObject 与之关联：

• 如果没有，它就调用 Widget.createRenderObject() 来创建一个。

• 如果已经有 RenderObject，它会比较新旧 Widget（Widget.canUpdate），如果配置变了，就调用 RenderObject.update() 来更新它, 如果 key 或者 runtimeType 变了就重新创建一个新的RenderObject。

3. RenderObject 树

• RenderObject 是真正负责布局、绘制和命中测试的“实干家”。它们是非常重量级的对象，包含了所有的布局逻辑和几何信息。

• 核心特点：

  • 重量级 ：布局和绘制计算非常昂贵。

  • 复用性 ：除非绝对必要（ Key或者runtimeType 发生改变），否则会被复用，而不是重新创建。

• 职责：

  • 布局 ：根据父级给的 约束 ，决定自己的 大小  和 位置 。

  • 绘制 ：将自己绘制到屏幕上（通过 Canvas API）。

  • 合成：将自己放入不同的图层以供高效渲染。

4. 三棵树如何协同工作？（以 setState 为例）

1. 触发变化：你调用 setState(() { _counter++; })，标记state为“脏”（dirty）。

2. 重建 Widget 树：Framework 调用 build() 方法，生成一棵新的 Widget 树。

3. Diff 过程 ：Flutter 不会推倒重来。它会将新的 Widget 树与旧的 Element 树进行对比。

   • Flutter 遍历 Element 树，对于每个位置的 Element，用与之对应的新 Widget 和旧 Widget 进行比较。

   • 如果新旧 Widget 的 runtimeType 和 key 相同，Flutter 就认为这是同一个逻辑组件，只是配置更新了。它会复用现有的 Element 和 RenderObject，并让 Element 用新的 Widget 配置去更新（update）RenderObject。

   • 如果 runtimeType 或 key 不同，Flutter 就会销毁旧的 Element 和 RenderObject，然后根据新的 Widget 创建新的 Element 和 RenderObject。

4. 更新 RenderObject：被标记为需要更新的 RenderObject 会执行布局和绘制计算。

5. 光栅化：更新后的渲染信息被发送到 Skia 图形引擎，最终绘制到屏幕上。

5. 为什么需要三棵树？—— 为了性能

这种设计的核心优势在于：将轻量级的、不可变的配置（Widget）与重量级的、可变的渲染对象（RenderObject）分离开。

• 高效更新：通过 Diff 算法和 Element 树的协调，可以最小化对 RenderObject 树的操作。只有真正需要变化的部分才会触发昂贵的布局和绘制计算。

• 声明式UI的性能：它让 Flutter 在享受声明式UI开发便利的同时，获得了接近原生命令式UI的高性能。

总结：Widget 描述配置，Element 管理生命周期协调 Widget 和 RenderObject，RenderObject 负责实际的渲染工作。三棵树各司其职，共同构成了 Flutter 高效渲染的基石。

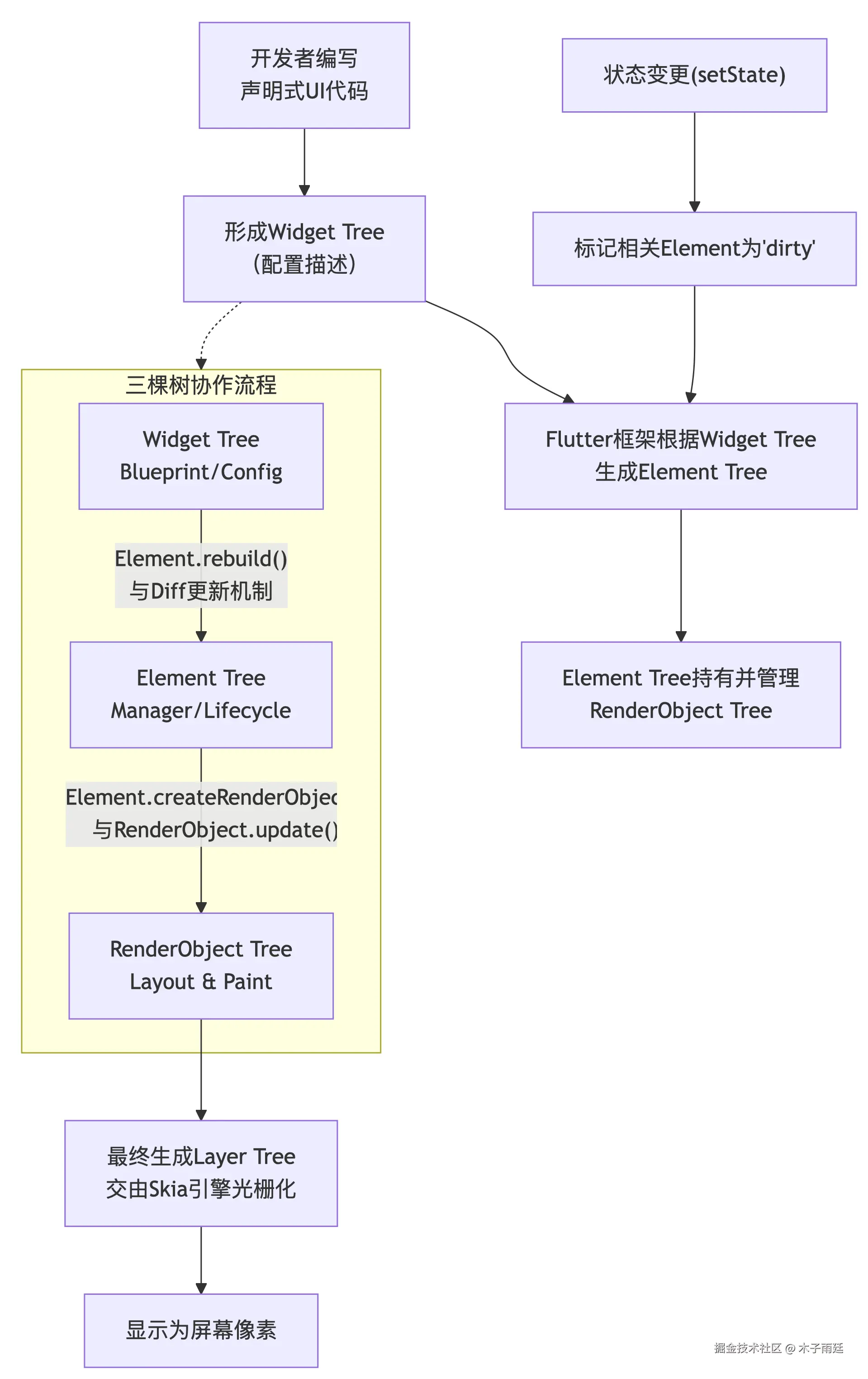

如图所示：

二. 渲染过程

1. Build（构建）阶段

• 输入：声明式代码（Widget 树）。

• 输出：创建或更新 Element Tree。

• 过程：

  • 当 build() 方法被调用时，Flutter 会根据你的代码生成新的 Widget 树。

  • Flutter 会将新的 Widget 树与旧的 Widget Tree 进行对比（Diff） 。

  • Element 是 Widget 的实例化对象，是连接“善变”的 Widget 和“稳定”的 RenderObject 的“粘合剂”。

2. Layout（布局）阶段

• 输入：来自父级的约束 （例如，“你的最大宽度是屏幕宽度”）。

• 输出：每个 RenderObject 的大小（Size）和位置（Position） 。

• 过程：

  • 这是一个自上而下的传递约束、自下而上的确定大小的过程。

3. Paint（绘制）阶段

• 输入：已经确定好大小和位置的 RenderObject。

• 输出：一系列的绘制指令 ，最终由 Skia 图形引擎转化为像素。

• 过程：

  • 每个 RenderObject 都有一个 paint 方法，它接收一个 Canvas 对象。

  • RenderObject 通过在 Canvas 上调用 API（如 drawRect, drawText, drawImage）来记录如何绘制自己。

  • 这些指令被优化后，交给底层的 Skia 图形引擎进行光栅化 ，即转化为实际的像素点，显示在屏幕上。

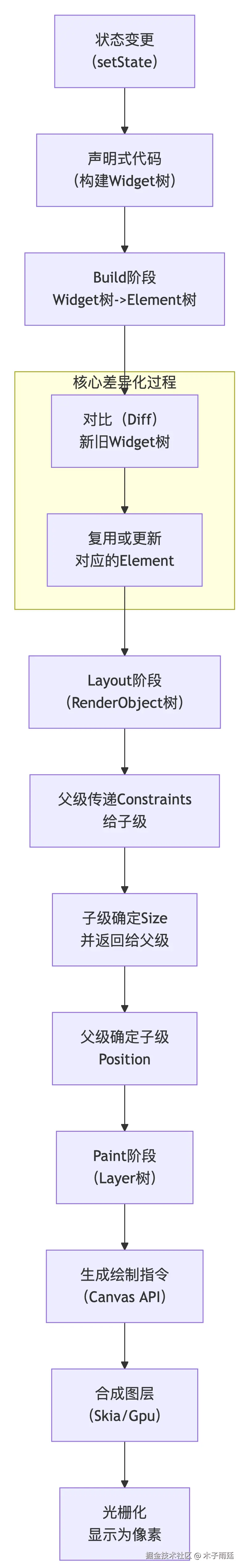

过程如下图所示：

三. 在构建 UI 时，三棵树是怎么变化的，谁是变化的，谁是不变的？

1. Widget 不变

   • Widget 本身是不可变的 。它们只是配置信息。当状态改变时，不是修改旧的 Widget，而是创建一个新的 Widget 对象。

   • 原因：  因为创建轻量级的、不可变的 Widget 对象开销非常小。这使得上图“核心差异化过程”中的 Diff 对比过程非常快。

2. Element 可变可不变

   • 如果 Widget 的 key 或者 runtimeType没有变化，Element 复用之前的 Element 只是更新配置即可。

   • 如果 Widget 的 key 或者 runtimeType发生变化，旧的 Element 会被卸载，会创建一个新的 Element 树。

   • 比如以下代码 Element会被重新创建

// 初始状态
Container(width: 100, height: 100) -> 创建 RenderDecoratedBox
// 状态改变后
Text('Hello') -> 创建 RenderParagraph

// 初始状态
Container(key:key1,width: 100, height: 100)
// 状态改变后
Container(key:key2,width: 100, height: 100)

3. RenderObject 可变可不变

   • RenderObject 是稳定且可复用的。除非 Widget 的 runtimeType 发生变化，否则 Flutter 在 Diff 后会复用现有的 RenderObject，只是用新 Widget 的配置去更新它（例如，更新颜色、大小等属性）。

   • Widget 的 key 发生变化对 RenderObject带来的影响又分为两种

     • 1. 发生根本变化 由key1->key2，RenderObject会被重建。
     • 2. 当 Widget 类型相同但 key 不同时（常见于列表），Flutter 会匹配 key 来对 Element 和 RenderObject 进行重新排序，而不是销毁和重建。（列表复用）

   • 原因：  RenderObject 负责的布局和绘制计算是昂贵的。复用它们意味着避免了昂贵的重新计算。布局和绘制结果也经常被缓存。

4. 状态（State）是变的

   • State 对象是 （可变的） 。setState() 方法的作用就是标记这个 State 对象为“脏”（dirty），从而在下一帧触发 build() 方法，用新的状态数据来创建新的 Widget。状态是变化的源泉。

整体过程图解

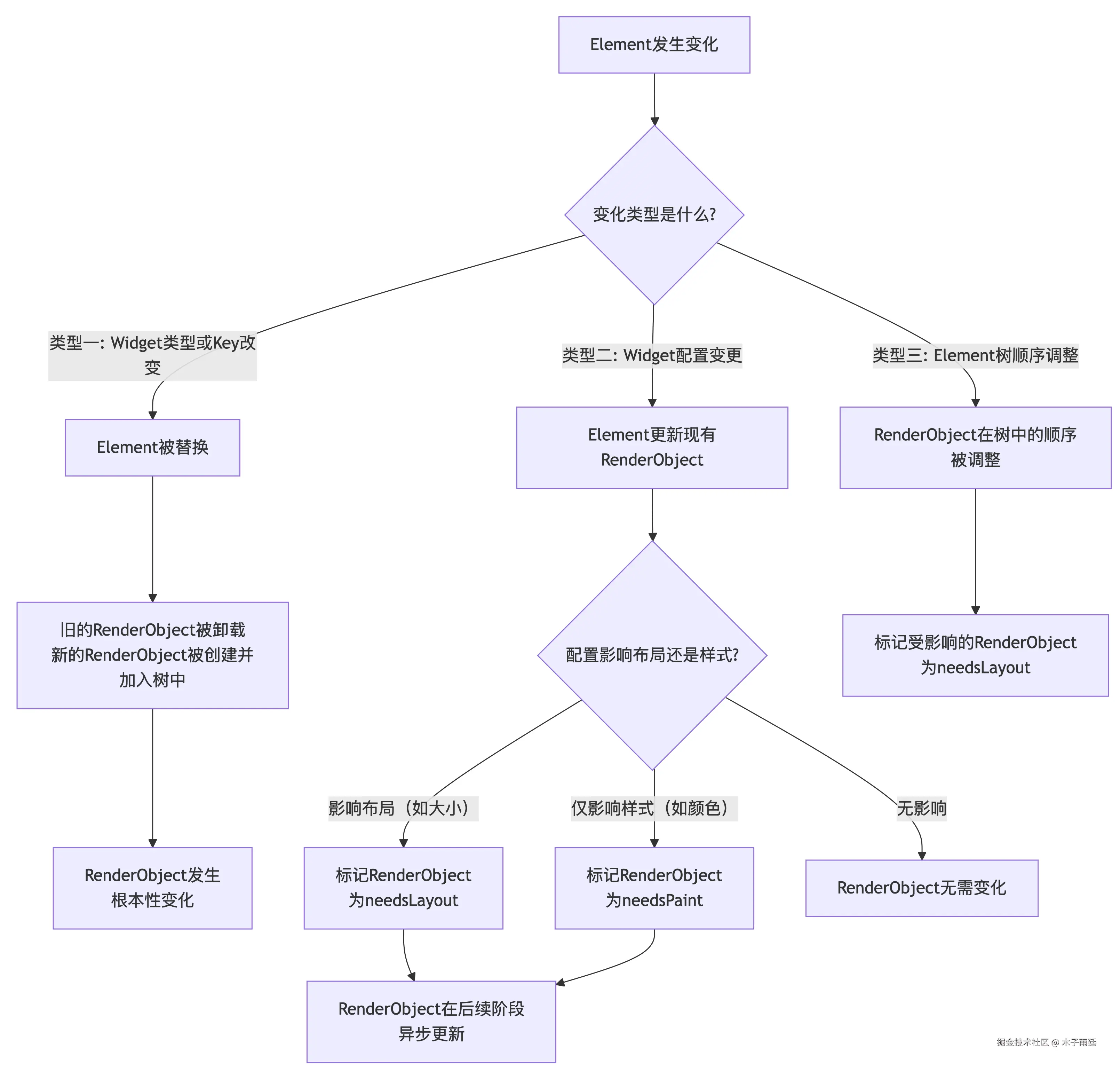

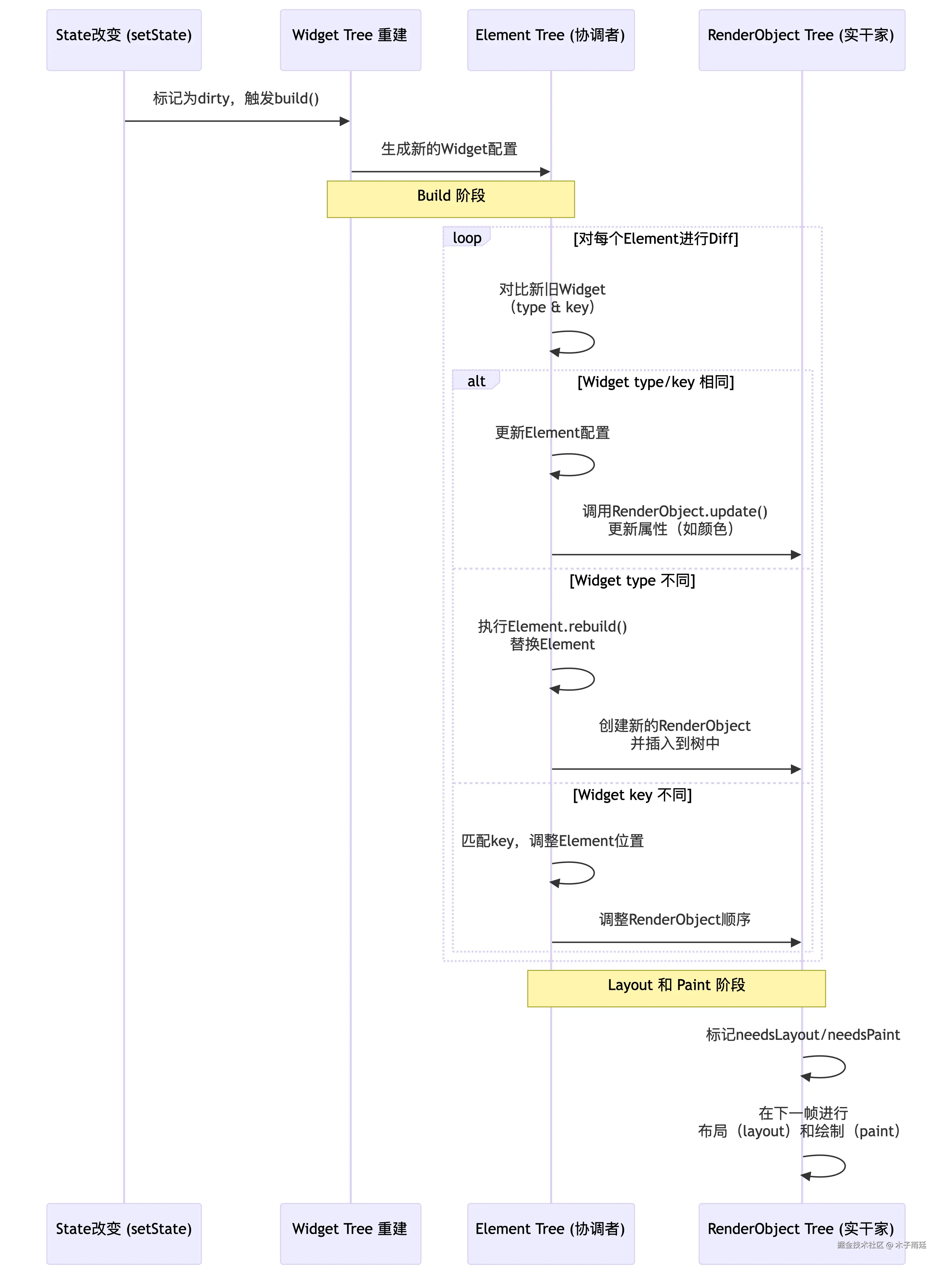

Element 和 RenderObject 变化详细图解

四. Element的职责详解

如果说 Widget 是“设计图纸”，那么 Element 就是根据设计图纸施工并负责维护的“项目经理”。它确保了 Widget 所描述的UI组件能够正确地被创建、更新和销毁。

1. 创建与挂载

当一个新的 Widget 第一次被插入到树中时，Framework 会为其创建一个对应的 Element，并调用其 mount方法。

• mount 方法：这是生命周期的起点。在这个方法中，Element 会：

  1. 将自身添加到 Element 树中的正确位置。

  2. 调用 Widget.createRenderObject() 来创建并关联对应的 RenderObject（如果这个 Widget 是一个 RenderObjectWidget，比如 Text 或 Image）。

  3. 如果这个 Widget 是 StatefulWidget，Element 会负责创建并关联其 State 对象，这是最关键的一步！

  4. 然后，它会调用 State 的 initState()  方法。这是执行一次性初始化操作的理想位置（例如，订阅一个 Stream，初始化复杂的变量）。

dart

// 伪代码示意
void mount() {
  super.mount();
  _renderObject = widget.createRenderObject(this); // 创建RenderObject
  attachRenderObject(_renderObject); // 将RenderObject加入渲染树
  if (isStatefulWidget) {
    _state = widget.createState(); // 创建State对象
    _state._element = this; // 将Element赋值给State
    _state._widget = widget; // 将Widget赋值给State
    _state.initState(); // 调用initState生命周期
  }
}

---

2. 更新

当父组件重建并提供了一个新的 Widget（与旧 Widget 的 runtimeType 和 key 相同）时，Element 需要更新。

• update 方法：Element 会持有对新的 Widget 的引用，并调用：

  1. 如果 Widget 是 StatefulWidget，它会调用 State 的 didUpdateWidget(oldWidget)  方法。你可以在这里比较新旧 Widget 的配置，并决定是否需要做一些响应操作（例如，如果某个配置变了，就取消旧的订阅并开启新的订阅）。

  2. 调用 RenderObject.update(newWidget) 或用新的配置去更新关联的 RenderObject（例如，更新文本颜色或大小）。

dart

// 伪代码示意
void update(newWidget) {
  super.update(newWidget);
  if (isStatefulWidget) {
    _state.didUpdateWidget(oldWidget); // 通知State Widget更新了
  }
  _renderObject.update(newWidget); // 更新RenderObject
  _widget = newWidget; // 更新持有的Widget引用
}

---

3. 销毁与卸载

当 Widget 被从树中永久移除时，Element 负责清理工作。

• unmount 方法：这是生命周期的终点。在这个方法中，Element 会：

  1. 调用 State 的 dispose()  方法（如果存在）。这是执行清理操作的唯一机会，例如取消所有订阅、停止动画控制器、释放资源。一旦 dispose 被调用，State 对象就永远不会再被重建。

  2. 销毁关联的 RenderObject。调用 RenderObject.dispose() 来释放渲染相关的资源。

  3. 将自身从 Element 树中分离。

dart

// 伪代码示意
void unmount() {
  if (isStatefulWidget) {
    _state.dispose(); // 调用dispose进行清理
  }
  _renderObject.dispose(); // 销毁RenderObject
  super.unmount(); // 从树中脱离
}

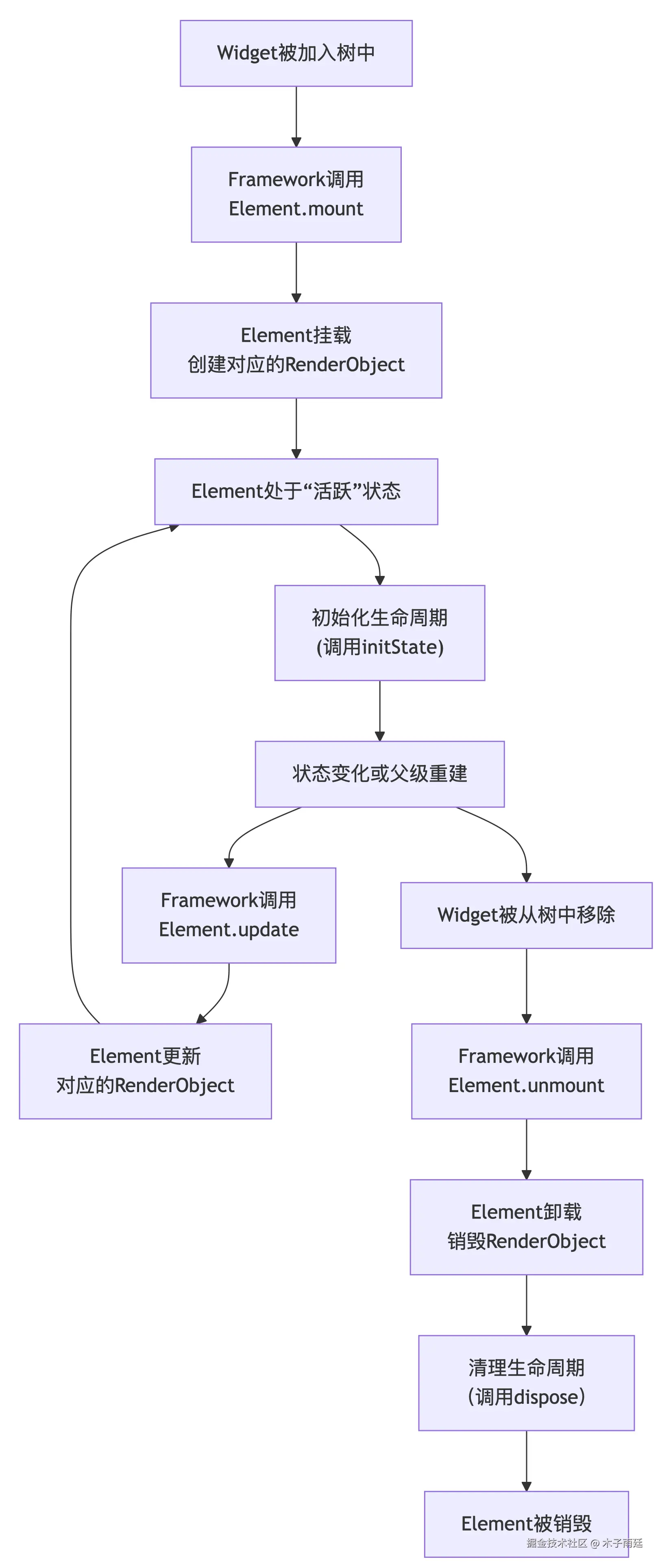

具体过程如下图所示：
