中医舌象图像分割深度学习训练实战

项目概述

本项目基于PyTorch框架，实现了一个端到端的医学图像分割系统，专门用于中医舌象检测。使用UNet架构对舌头区域进行精确分割，为中医诊断提供计算机视觉支持。

数据集信息

  • 数据规模: 300张舌象图像及对应的分割掩码
  • 图像格式: PNG格式，分辨率统一调整为512×512
  • 数据分布: 训练集240张（80%），验证集60张（20%）
  • 标注质量: 二值分割掩码，舌头区域为前景，背景为0

image-20250824104523371

模型架构

UNet网络设计

  • 编码器: 4层下采样，特征通道数：32→64→128→256
  • 解码器: 4层上采样，使用跳跃连接融合多尺度特征
  • 激活函数: ReLU + Sigmoid输出
  • 参数量: 约31M参数，适合中等规模数据集

损失函数

采用BCE Loss + Dice Loss的组合损失：

def bce_dice_loss(pred, target):
    bce = F.binary_cross_entropy_with_logits(pred, target)
    dice = dice_loss(torch.sigmoid(pred), target)
    return bce + dice

训练配置

参数值
训练轮数30 epochs
批次大小4
学习率1e-4 (Adam优化器)
图像尺寸512×512
数据增强随机翻转、旋转、亮度对比度调整
设备CUDA GPU

训练结果分析

性能指标趋势

最终训练结果:

  • 最佳验证IoU: 0.9747 (第27轮)
  • 最终训练损失: 0.0326
  • 最终验证损失: 0.0312
  • 最终验证IoU: 0.9741

可视化结果展示

训练完成后生成的分割效果可视化图像展示了模型的优秀性能：

分割结果样本1 样本1：原图、真实掩码、预测掩码、后处理结果对比

分割结果样本2 样本2：模型对不同舌象形态的精确分割

分割结果样本3 样本3：边缘细节处理效果展示

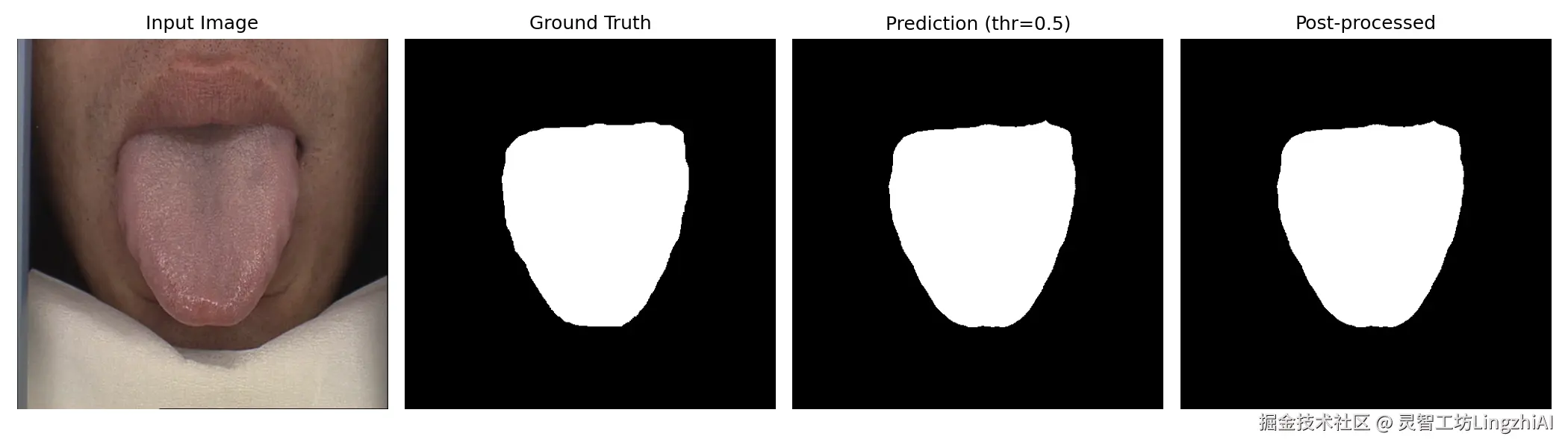

分割结果样本4 样本4：复杂背景下的舌头区域提取

可视化分析:

  • ✅ 边缘精度: 模型能够精确捕捉舌头的复杂轮廓
  • ✅ 细节保持: 舌头表面的细微特征得到很好保留
  • ✅ 背景分离: 有效区分舌头区域与复杂背景
  • ✅ 后处理效果: 形态学操作进一步优化了分割结果

训练过程关键节点

  1. 快速收敛阶段 (Epochs 1-10)

    • 训练损失从0.67快速下降至0.07
    • 验证IoU从0.91提升至0.93
    • 模型快速学习基本的舌头轮廓特征

  2. 稳定优化阶段 (Epochs 11-20)

    • 第11轮达到里程碑：验证IoU突破0.96 (0.9631)
    • 训练损失稳定在0.04-0.06区间
    • 模型开始学习细节特征

  3. 精细调优阶段 (Epochs 21-30)

    • 第27轮达到最佳性能：IoU = 0.9747
    • 损失函数收敛至0.03左右
    • 模型性能趋于稳定

性能分析

优势表现:

  • ✅ 高精度分割: IoU > 0.97，达到医学图像分割的优秀水平
  • ✅ 稳定收敛: 训练过程平稳，无明显过拟合
  • ✅ 泛化能力: 验证集性能与训练集保持一致

潜在改进点:

  • 🔄 第3、12、15轮出现验证IoU波动，可能需要调整学习率策略
  • 🔄 可考虑添加学习率衰减或早停机制
  • 🔄 数据集规模相对较小，可考虑扩充数据或使用预训练模型

技术亮点

1. 数据处理优化

  • 解决中文路径编码问题，使用np.fromfile替代cv2.imread
  • 智能数据增强策略，平衡训练效果与数据多样性

2. 模型设计

  • 轻量化UNet架构，在保证精度的同时控制模型复杂度
  • 组合损失函数设计，同时优化像素级准确性和区域连续性

3. 训练策略

  • 自动模型保存机制，基于验证IoU保存最佳模型
  • 实时可视化功能，便于训练过程监控

实际应用价值

医学诊断辅助

  • 精确分割: 97.47%的IoU确保了舌头区域的精确提取
  • 实时处理: 轻量化模型支持实时推理
  • 标准化: 为后续的舌象特征分析提供标准化输入

技术可扩展性

  • 多类分割: 可扩展为舌体、舌苔的多类分割
  • 特征提取: 分割结果可用于舌象颜色、纹理分析
  • 诊断系统: 可集成到完整的中医智能诊断系统

部署建议

模型优化

# 模型量化
python -m torch.quantization.quantize_dynamic model.pth

# ONNX导出
torch.onnx.export(model, dummy_input, "tongue_seg.onnx")

推理优化

  • 使用TensorRT或OpenVINO加速推理
  • 批处理优化，提高吞吐量
  • 边缘设备部署考虑模型剪枝

总结

本项目成功实现了高精度的中医舌象分割系统，验证IoU达到97.47%，证明了深度学习在医学图像分割领域的有效性。训练过程稳定，模型泛化能力强，为中医智能诊断提供了可靠的技术基础。

关键成果:

  • 🎯 实现了97.47%的分割精度
  • 🚀 30轮训练达到收敛，效率较高
  • 💡 解决了中文路径等工程问题
  • 📊 提供了完整的可视化和监控功能

未来方向:

  • 扩充数据集规模，提升模型泛化能力
  • 探索Transformer等新架构在医学分割中的应用
  • 开发完整的中医舌象分析系统

训练时间: 约2分钟 (30 epochs)
硬件环境: A100 GPU (80GB)
框架版本: PyTorch + Albumentations
