一 系统概述
本系统是一个基于 WebSocket 的分布式任务处理架构，实现了企业微信机器人消息接收、任务分发、文件下载和业务逻辑处理的完整流程。系统采用客户端-服务器模式，通过 WebSocket 进行高效通信，支持多种任务类型的并行处理。
1.1核心组件
| 组件名称 | 功能描述 | 关键技术 |
|---|---|---|
| WebSocketServer | 任务路由中心 | websockets, asyncio |
| HTTP Server | 企业微信消息接收 | BaseHTTPRequestHandler |
| Download Client | DS文件下载处理 | aiohttp, base64 |
| Logic Client | 业务逻辑处理 | 数据分析，报告生成 |
| Flask API | 外部下载接口 | Flask, RESTful |
1.2系统场景
企业微信机器人收到请求参数之后，解密将参数传给webscoket server然后分发给不同的客户端进行处理，然后再将结果返回到server server再同步给http服务器
1.3架构流程图
企业微信消息 → HTTP Server → WebSocket Server → Download Client → Logic Client → 结果返回 外部API请求 → Flask Server → WebSocket Server → Download Client → 文件下载返回
二 WebSocket 服务器核心代码分析 (webServer.py)
2.1 任务路由器实现
python
class WebSocketTaskRouter:
def __init__(self):
# 三类客户端连接管理
self.clients = {
"http": set(), # HTTP API客户端（消息接收）
"download": set(), # 下载处理客户端（文件下载）
"logic": set() # 业务逻辑客户端（数据分析）
}
self.clients_lock = asyncio.Lock() # 线程安全的客户端管理
self.pending_tasks = {} # 任务状态跟踪字典
self.pending_tasks_lock = asyncio.Lock() # 任务状态锁
2.2 客户端注册机制
python
async def register_client(self, ws, client_type):
"""注册客户端并开始消息监听循环"""
async with self.clients_lock:
self.clients[client_type].add(ws) # 添加到对应客户端集合
print(f"{client_type} client registered")
try:
# 持续监听该客户端的消息
async for message in ws:
await self.handle_message(ws, client_type, message)
finally:
# 客户端断开时清理
async with self.clients_lock:
self.clients[client_type].discard(ws)
2.3 消息路由逻辑
python
async def handle_message(self, ws, client_type, message):
"""根据客户端类型分发消息处理"""
try:
data = json.loads(message)
task_type = data.get("task_type")
task_id = data.get("task_id")
# 根据客户端类型选择处理方式
if client_type == "http":
await self.handle_http_message(ws, task_type, task_id, message)
elif client_type == "download":
await self.handle_download_message(task_type, task_id, message)
elif client_type == "logic":
await self.handle_logic_message(task_type, task_id, message)
except Exception as e:
print(f"消息处理失败: {e}")
2.4 任务转发机制
python
async def forward_task(self, from_ws, target_type, task_id, message, update_type=None):
"""将任务转发到目标客户端"""
async with self.clients_lock:
targets = list(self.clients[target_type]) # 获取目标客户端列表
if not targets:
error_msg = f"没有可用的 {target_type} 客户端"
if from_ws:
await from_ws.send(json.dumps({"error": f"no {target_type} client"}))
return
target_ws = targets[0] # 选择第一个可用客户端
try:
await target_ws.send(message) # 发送任务消息
# 更新任务状态
async with self.pending_tasks_lock:
if task_id not in self.pending_tasks:
self.pending_tasks[task_id] = {
"from": from_ws,
"type": update_type or target_type,
"timestamp": time.time()
}
except Exception as e:
print(f"发送到 {target_type} 客户端失败: {e}")
三 HTTP 服务器代码分析 (httpserver.py)
3.1 WebSocket 客户端封装
python
class WSClient:
"""全局WebSocket客户端，支持同步等待响应"""
_instance = None
_lock = threading.Lock() # 线程安全的单例模式
@classmethod
def get_instance(cls, ws_url=None):
with cls._lock:
if cls._instance is None:
cls._instance = WSClient(ws_url)
cls._instance.start() # 启动后台线程
return cls._instance
def start(self):
"""启动WebSocket客户端线程"""
self.loop = asyncio.new_event_loop()
threading.Thread(target=self._run_loop, daemon=True).start()
self.connected_event.wait() # 等待连接成功
3.2 同步等待响应机制
python
def send_and_wait(self, data, task_id, timeout=30):
"""发送数据并同步等待响应"""
if not self.connected_event.is_set():
raise Exception("WebSocket未连接")
# 跨线程调用异步方法
fut = asyncio.run_coroutine_threadsafe(
self._send_and_wait(data, task_id, timeout), self.loop
)
return fut.result(timeout=timeout)
async def _send_and_wait(self, data, task_id, timeout):
"""异步发送并等待响应"""
future = self.loop.create_future()
self.pending_tasks[task_id] = future # 注册等待任务
await self.ws.send(data) # 发送数据
try:
result = await asyncio.wait_for(future, timeout) # 等待结果
return result
finally:
self.pending_tasks.pop(task_id, None) # 清理任务
3.3 企业微信消息处理
python
class MessageProcessor:
def decrypt_message(self, post_data, args):
"""解密企业微信消息"""
ret, msg = self.wxcpt.DecryptMsg(
post_data,
args['msg_signature'][0],
args['timestamp'][0],
args['nonce'][0]
)
if ret != 0:
raise ValueError("消息解密失败")
return ET.fromstring(msg) # 返回XML解析结果
def is_duplicate(self, post_data: bytes) -> bool:
"""SHA256哈希检测重复请求"""
request_hash = hashlib.sha256(post_data).hexdigest()
return request_hash in self.processed_requests
四 下载客户端代码分析 (WebSoketDownload.py)
4.1 参数解析器
python
def parse_args_items(args_items: list) -> Tuple[Optional[str], str, str]:
"""智能参数解析，兼容多种格式"""
if len(args_items) >= 3:
return args_items[0], args_items[1], args_items[2] # dsid, ds_number, server
elif len(args_items) == 2:
if not any("服" in x for x in args_items):
return args_items[0], args_items[1], "测试22服" # 默认服务器
else:
return None, args_items[0], args_items[1] # 只有ds_number和server
elif len(args_items) == 1:
return None, args_items[0], "测试22服" # 只有ds_number
4.2 文件下载实现
python
async def download_ds(download_url: str, auth: aiohttp.BasicAuth, timeout_sec: int = 30):
"""异步下载DS文件"""
timeout = aiohttp.ClientTimeout(total=timeout_sec)
try:
async with aiohttp.ClientSession(timeout=timeout) as session:
async with session.get(download_url, auth=auth) as resp:
if resp.status == 200:
return await resp.read(), None # 返回文件内容
else:
return None, f"HTTP状态码: {resp.status}"
except Exception as e:
return None, f"下载异常: {e}"
4.3 消息发送封装
python
async def send_download_result(websocket, data: Dict[str, Any], box_id: Optional[str],
ds_number: str, status: str, error: Optional[str],
send_lock: asyncio.Lock, b64_data: Optional[str] = None):
"""统一的结果发送格式"""
result = {
'task_type': 'download_done',
'task_id': data.get('task_id'),
'ds_number': ds_number,
'status': status,
}
if box_id is not None:
result['box_id'] = box_id
if status == 'success':
result['data'] = b64_data # Base64编码的文件数据
else:
result['error'] = error
await safe_send(websocket, json.dumps(result), send_lock)
五 逻辑客户端代码分析 (WebSoketLogic.py)
5.1 任务处理器
python
async def handle_logic_task(task: dict, websocket):
"""任务分发处理器"""
task_type = task.get('task_type')
task_id = task.get('task_id')
try:
if task_type == 'logic':
# 执行扫图逻辑
response = run(task['args_items'], task)
await send_task_result(websocket, task_id, "completed", response)
elif task_type == 'download_done':
# 处理下载完成的任务
await handle_download_done_task(task, websocket)
except Exception as e:
await send_task_result(websocket, task_id, "failed", str(e))
5.2 DS文件分析流程
python
async def handle_ds_analysis(temp_dir: Path, filename: Path, box_id: str):
"""DS文件分析和报告生成"""
if box_id != "获取ds":
# 使用宝箱配置进行分析
analyzer = DropConfigAnalyzer('./servitor/config/游戏内掉落表.xls')
return analyzer.full_analysis(
drop_config_id=int(box_id),
log_path=filename,
output_file=temp_dir / f"drop_config_{box_id}_analysis.xlsx"
)
else:
# 标准DS报告生成
return generate_ds_reports(temp_dir)
六. 配置管理系统 (config_ini.py, PipeApi.py)
6.1 统一配置管理
python
# config_ini.py - 集中式配置管理
WECHAT_NOTIFY_KEY = "123456
WX_TOKEN = "123456"
WX_ENCODING_AES_KEY = "123456"
HTTP_SERVER_IP = "9.114.1.111"
HTTP_SERVER_PORT = 18810
WS_SERVER_URL = "ws://9.114.1.111:18819"
6.2 管道信息获取
python
# PipeApi.py - 构建信息获取
def get_latest_build_number(pipeline_id_dict):
"""获取最新构建编号"""
for pipeline_custom_name, pipeline_id in pipeline_id_dict.items():
pipeline_info = PipelineInfo(project_id, pipeline_id, pipeline_custom_name,
bk_access_token, bk_username)
pipeline_info.fetch_pipeline_build_list()
# 查找包含特定APK文件的构建
for record in pipeline_info.pipeline_build_list['data']['records']:
if record.get("artifactList"):
for artifact in record["artifactList"]:
if artifact["name"].endswith(".shell.signed.apk"):
return record["buildNum"] # 返回构建编号
七. 安全加密模块 (WXBizMsgCrypt3.py)
7.1 消息加解密核心
python
class Prpcrypt(object):
"""企业微信消息加解密"""
def encrypt(self, text, receiveid):
"""加密明文"""
# 添加16位随机字符串和长度信息
text = self.get_random_str() + struct.pack("I", socket.htonl(len(text))) + text + receiveid.encode()
text = pkcs7.encode(text) # PKCS7填充
cryptor = AES.new(self.key, self.mode, self.key[:16]) # AES-CBC加密
ciphertext = cryptor.encrypt(text)
return base64.b64encode(ciphertext) # Base64编码
def decrypt(self, text, receiveid):
"""解密密文"""
cryptor = AES.new(self.key, self.mode, self.key[:16])
plain_text = cryptor.decrypt(base64.b64decode(text)) # Base64解码+AES解密
pad = plain_text[-1] # 去除填充
content = plain_text[16:-pad] # 去除随机字符串
# 解析长度信息和内容
xml_len = socket.ntohl(struct.unpack("I", content[:4])[0])
xml_content = content[4: xml_len + 4]
from_receiveid = content[xml_len + 4:]
return xml_content # 返回原始消息
八 Websocket和 Http应用与深度解析
8.1. 协议基础概念

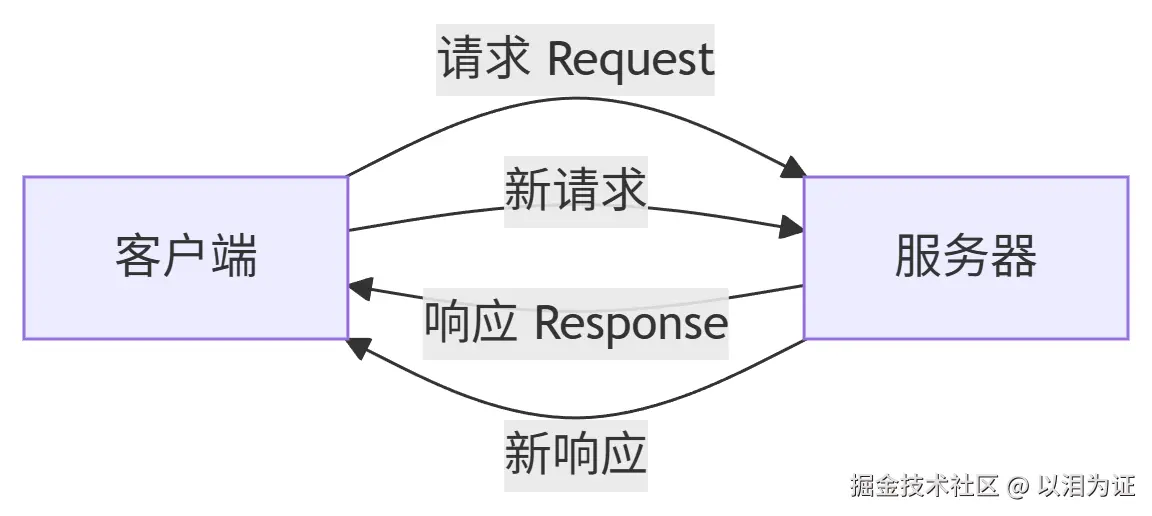

8.1.1 HTTP (HyperText Transfer Protocol)
定义：基于请求-响应模型的应用层协议，主要用于Web浏览器和服务器之间的通信。

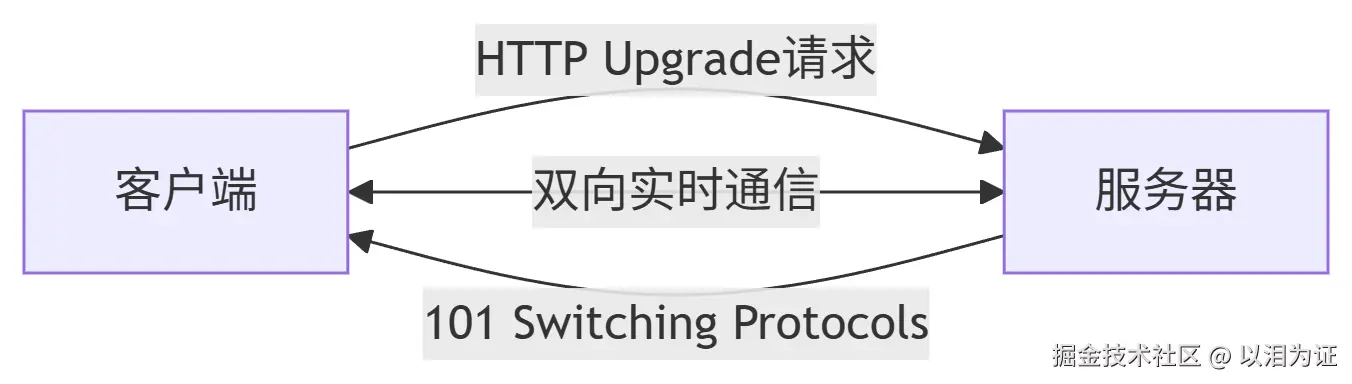

1.2 WebSocket
定义：全双工通信协议，在单个TCP连接上提供双向通信通道。
8.2. 核心技术对比
8.2.1 连接建立方式对比
HTTP 连接建立
python
# 典型的HTTP请求响应模式
import requests
# 每次请求都需要建立新连接
response = requests.get('http://example.com/api/data') # 请求1
response2 = requests.post('http://example.com/api/update', json=data) # 请求2
WebSocket 连接建立
python
# WebSocket连接建立代码示例
import websockets
import asyncio
async def websocket_client():
# 一次连接，持续通信
async with websockets.connect('ws://example.com/ws') as websocket:
await websocket.send("Hello Server!") # 发送消息
response = await websocket.recv() # 接收消息
# 可以持续通信...
await websocket.send("Another message")
8.2.2 协议头对比
HTTP 请求头示例
text
GET /api/data HTTP/1.1
Host: example.com
Connection: keep-alive
User-Agent: Mozilla/5.0
Accept: application/json
WebSocket 升级请求头
text
GET /ws HTTP/1.1
Host: example.com
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: x3JJHMbDL1EzLkh9GBhXDw==
Sec-WebSocket-Version: 13
8.3. 工作模式详细对比

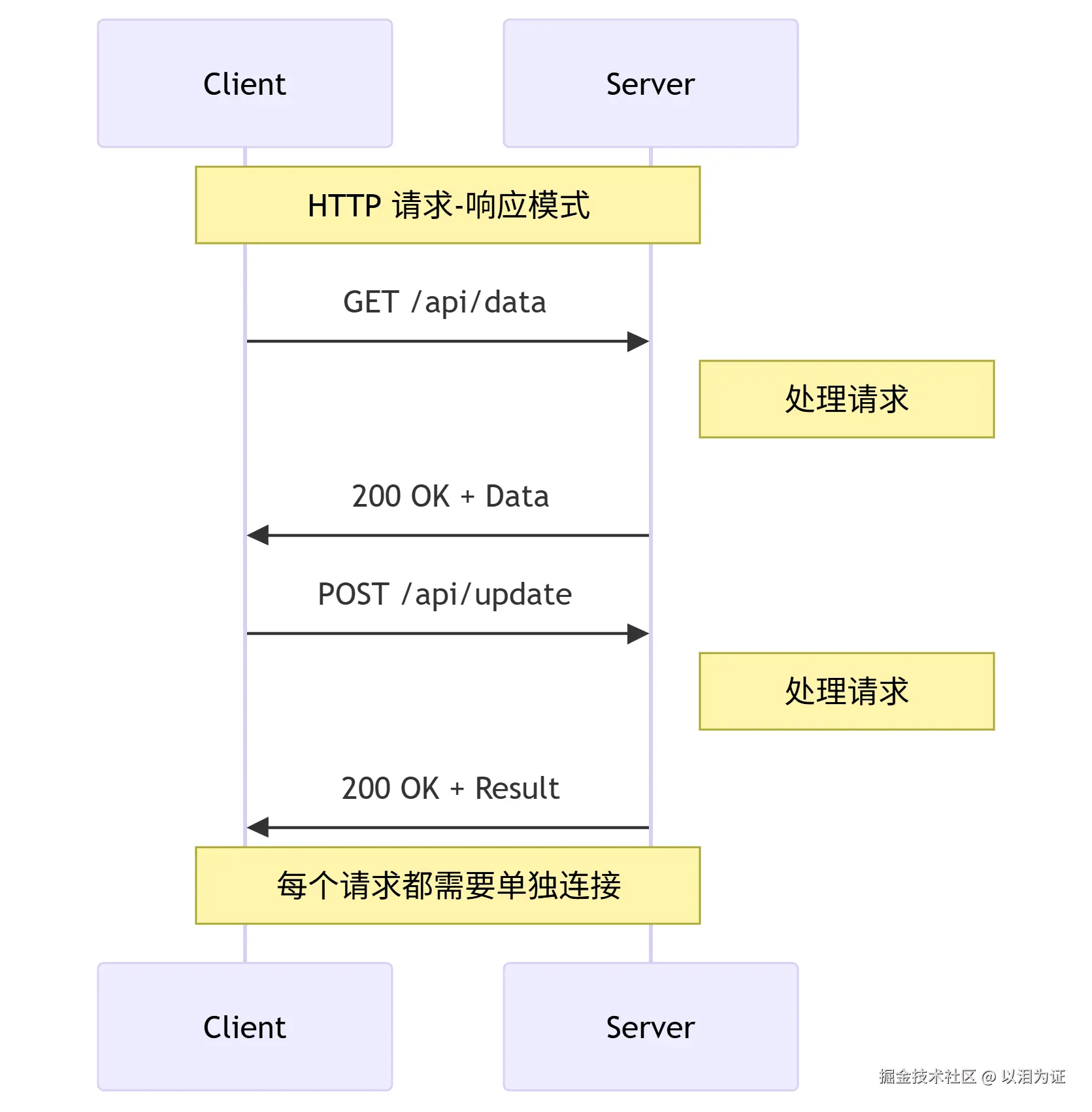

8.3.1 HTTP 工作模式

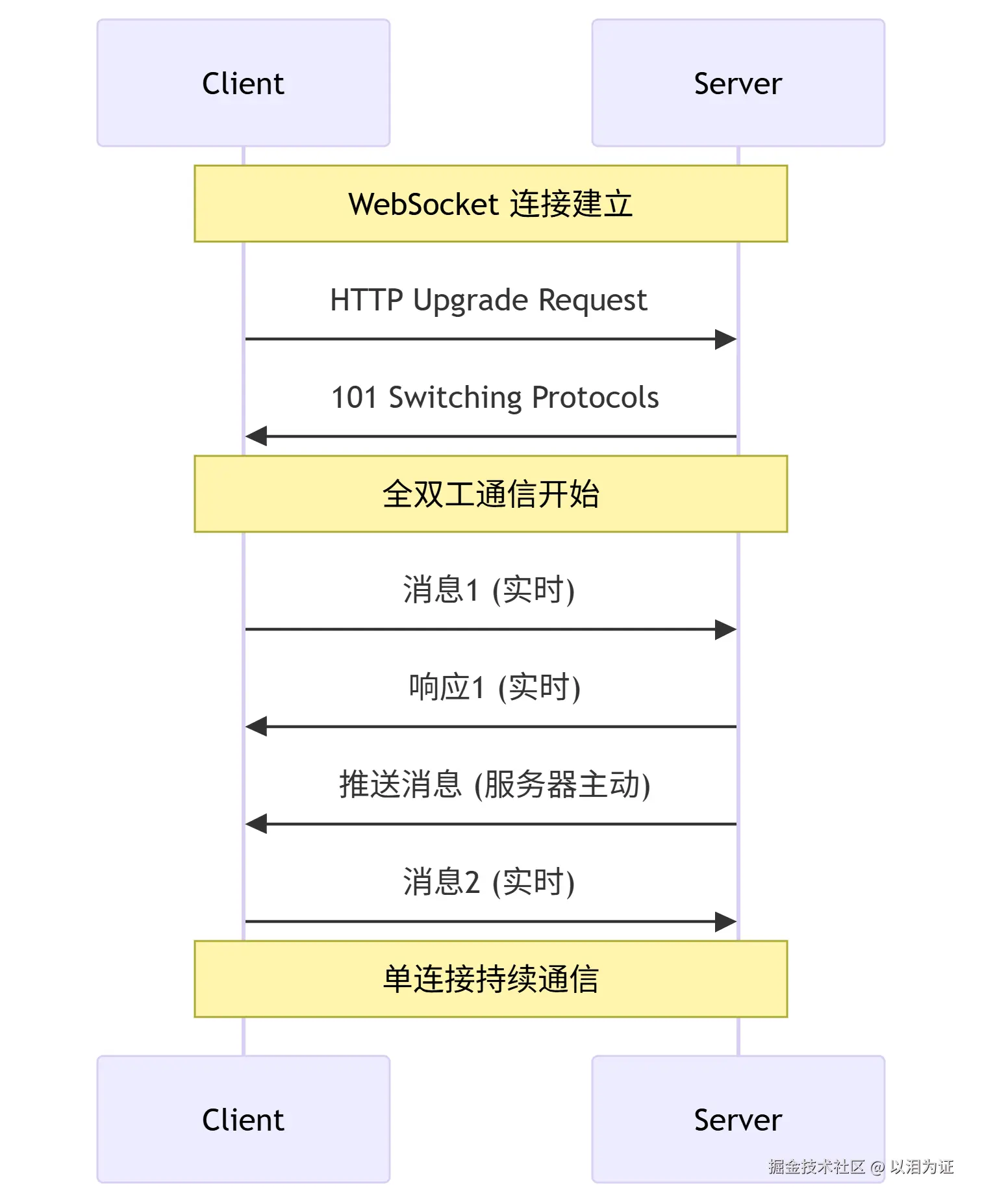

8.3.2 WebSocket 工作模式
8.4. 代码层面的区别
8.4.1 HTTP 服务器示例 (Python)
python
from http.server import BaseHTTPRequestHandler, HTTPServer
import json
class HTTPHandler(BaseHTTPRequestHandler):
def do_GET(self):
# 每个请求创建新的处理器实例
self.send_response(200)
self.send_header('Content-type', 'application/json')
self.end_headers()
response = {'data': 'some data'}
self.wfile.write(json.dumps(response).encode())
def do_POST(self):
# 处理POST请求
content_length = int(self.headers['Content-Length'])
post_data = self.rfile.read(content_length)
# 处理数据并响应
self.send_response(200)
self.end_headers()
response = {'status': 'success'}
self.wfile.write(json.dumps(response).encode())
# 启动HTTP服务器
server = HTTPServer(('localhost', 8080), HTTPHandler)
server.serve_forever()
8.4.2 WebSocket 服务器示例 (Python)
python
import asyncio
import websockets
import json
class WebSocketServer:
def __init__(self):
self.connected_clients = set()
async def register(self, websocket):
"""注册新客户端"""
self.connected_clients.add(websocket)
try:
async for message in websocket:
# 处理接收到的消息
await self.handle_message(websocket, message)
finally:
self.connected_clients.remove(websocket)
async def handle_message(self, websocket, message):
"""处理消息并广播"""
data = json.loads(message)
# 处理逻辑...
response = {'type': 'response', 'data': 'processed'}
# 发送回原客户端
await websocket.send(json.dumps(response))
# 也可以广播给所有客户端
# await self.broadcast(json.dumps(response))
async def broadcast(self, message):
"""广播消息给所有客户端"""
if self.connected_clients:
await asyncio.wait([
client.send(message) for client in self.connected_clients
])
# 启动WebSocket服务器
async def main():
server = WebSocketServer()
async with websockets.serve(server.register, "localhost", 8765):
await asyncio.Future() # 永久运行
asyncio.run(main())
8.5. 性能特征对比
8.5.1 连接开销对比
| 特性 | HTTP | WebSocket |
|---|---|---|
| 连接建立 | 每次请求都需要 | 一次建立，多次使用 |
| 头部开销 | 每个请求都有完整头部 | 建立后头部很小 |
| TCP连接 | 可能频繁开关 | 持久连接 |
8.5.2 数据传输效率
python
# HTTP 的大量头部开销
http_overhead = """
Headers: 200-800 bytes per request
+ Cookies: 100-4000 bytes
+ Other metadata
"""
# WebSocket 的轻量级通信
websocket_efficiency = """
Initial handshake: ~600 bytes
Subsequent frames: 2-14 bytes header
+ Payload data only
"""
8.6. 适用场景分析
8.6.1 HTTP 最佳适用场景
python
# 适合HTTP的场景
scenarios_http = [
"传统的网页浏览",
"RESTful API接口",
"文件下载上传",
"偶尔的数据请求",
"无状态的服务交互"
]
8.6.2 WebSocket 最佳适用场景
python
# 适合WebSocket的场景
scenarios_websocket = [
"实时聊天应用",
"多人协作编辑",
"实时游戏",
"股票行情推送",
"实时监控仪表盘",
"在线通知系统"
]
8.7. 在给定代码中的应用
8.7.1 HTTP 的使用（httpserver.py）
python
# 企业微信消息接收 - 使用HTTP
class RobotRequestHandler(BaseHTTPRequestHandler):
def do_POST(self):
# 处理企业微信的POST请求
length = int(self.headers['Content-Length'])
post_data = self.rfile.read(length)
# 解密和处理消息
self.processor.process(post_data, args)
self.send_response(200)
8.7.2 WebSocket 的使用（webServer.py）
python
# 任务分发中心 - 使用WebSocket
class WebSocketTaskRouter:
async def handler(self, ws, path=None):
client_type = await ws.recv() # 接收客户端类型
# 持续监听消息
async for message in ws:
data = json.loads(message)
# 根据任务类型路由到不同处理器
await self.route_task(data, ws)
8.8. 混合架构的优势
8.8.1 为什么选择混合模式
python
# 在给定系统中同时使用两种协议的原因
architecture_reasons = {
"http_for_compatibility": "企业微信回调使用标准HTTP",
"websocket_for_efficiency": "内部任务分发需要高效实时通信",
"right_tool_right_job": "每个协议做最擅长的事情",
"scalability": "WebSocket减少连接开销，支持更多并发"
}
8.8.2 协议转换桥梁
python
# HTTP到WebSocket的桥梁代码（Flask_server.py）
@app.route("/download", methods=["POST"])
def download():
# 接收HTTP请求
req = request.get_json()
ds_number = req.get("ds_number")
# 转换为WebSocket任务
task_id = str(uuid.uuid4())
ws_data = {
"task_type": "download",
"task_id": task_id,
"args_items": ["download", ds_number]
}
# 通过WebSocket发送并等待结果
result = ws_client.send_and_wait(json.dumps(ws_data), task_id)
# 将结果返回HTTP响应
return send_file(BytesIO(file_bytes), as_attachment=True)
8.9. 总结对比表格
| 特性 | HTTP | WebSocket |
|---|---|---|
| 通信模式 | 请求-响应 | 全双工双向 |
| 连接持久性 | 无状态，短连接 | 有状态，长连接 |
| 服务器推送 | 不支持（需要轮询） | 原生支持 |
| 头部开销 | 每个请求都有完整头部 | 初始握手后开销极小 |
| 适用场景 | 传统Web应用，API | 实时应用，聊天，游戏 |
| 协议升级 | 不需要 | 需要HTTP升级握手 |
| 浏览器支持 | 所有浏览器 | 现代浏览器 |
| 消息顺序 | 不保证 | 保证消息顺序 |
