许多产品经理在面对HMI（人机界面）原型设计感到无从下手，不仅对设计思路没有清晰认识，也缺乏可参考的高质量示例。优秀的HMI原型素材不仅能帮助理清结构逻辑，还能激发功能布局与交互细节的灵感。因此，本文推荐几款实用且结构清晰的HMI原型设计案例，供产品经理在实际项目中借鉴与参考。

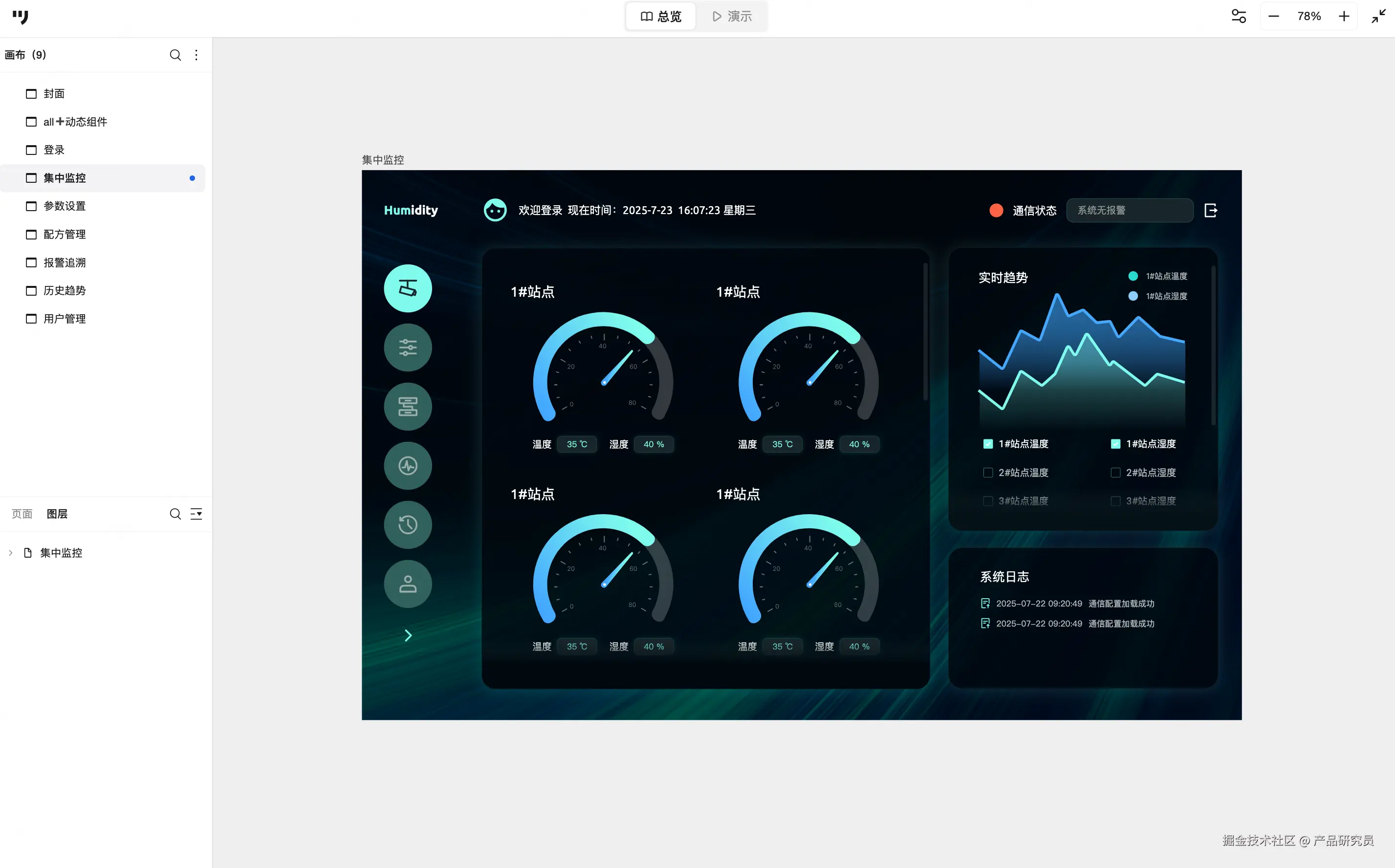

一、空气监测通用触摸屏-深色
该原型包括集中监控，配方管理，参数设置，历史趋势，报警追溯，用户管理。中央信息区以模块化形式呈现，其中操作元素（按钮、开关）尺寸足够大、布局符合逻辑流程，确保快速准确操作。整体页面以青绿色为主，遵循工业标准（如红色=急停/故障）。整体风格简洁直观，避免视觉干扰，确保在各种光照条件下可读性强。

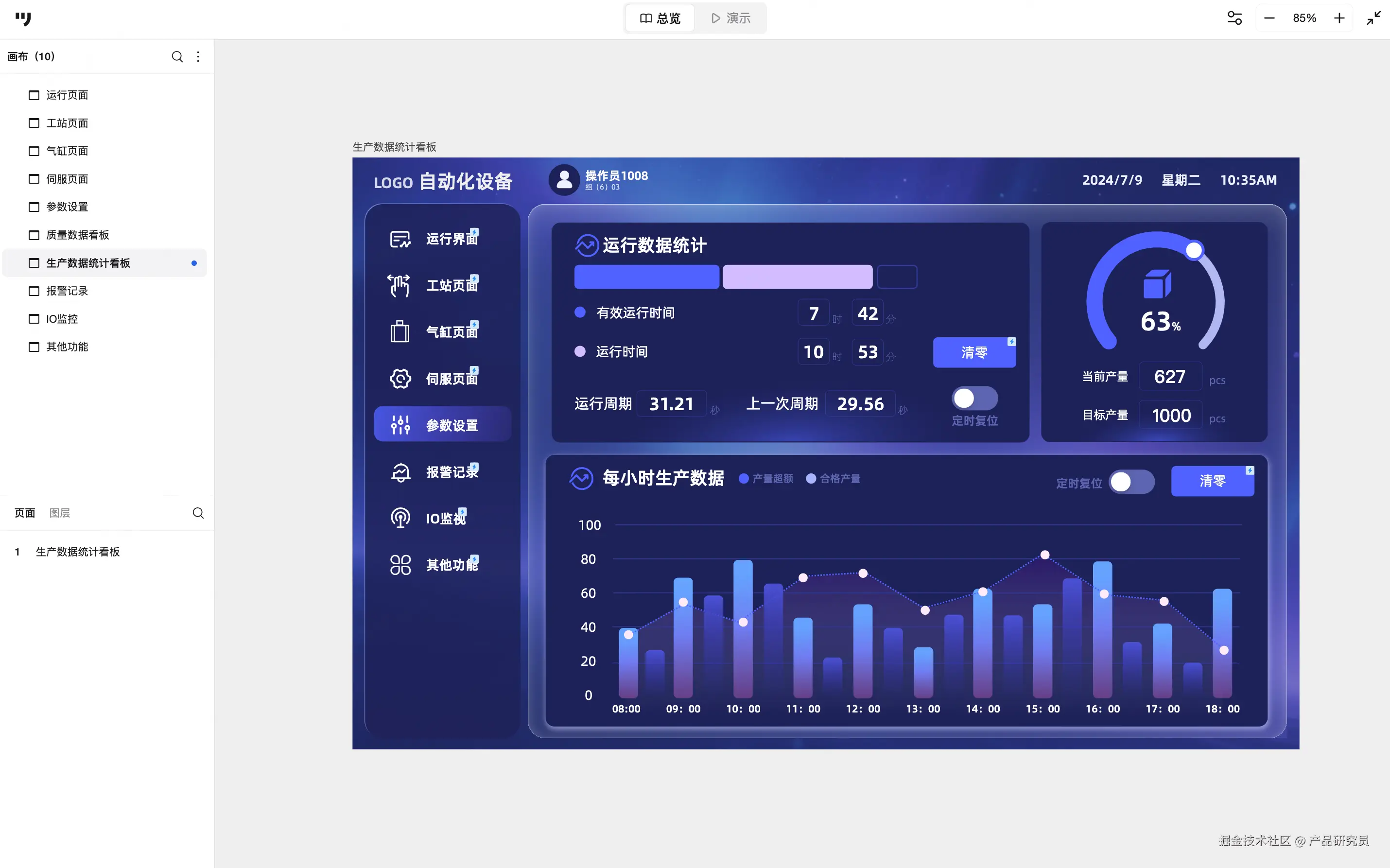

二、HMI可交互通用模板/PLC触摸屏/非自动化设备
该原型包含八大智能模块：自动运行、工站页面、气缸页面、伺服页面、参数设置页面、报警页面、IO监控界面、其他功能页面。整体页面以紫黑色为主，既有效降低长时间操作的视觉疲劳，又通过高对比度的强调色实现关键信息的快速识别。其中通过动态折线图配合紫色渐变填充与关键指标的数字仪表盘显示，清晰呈现关键设备指标的实时聚合数据。

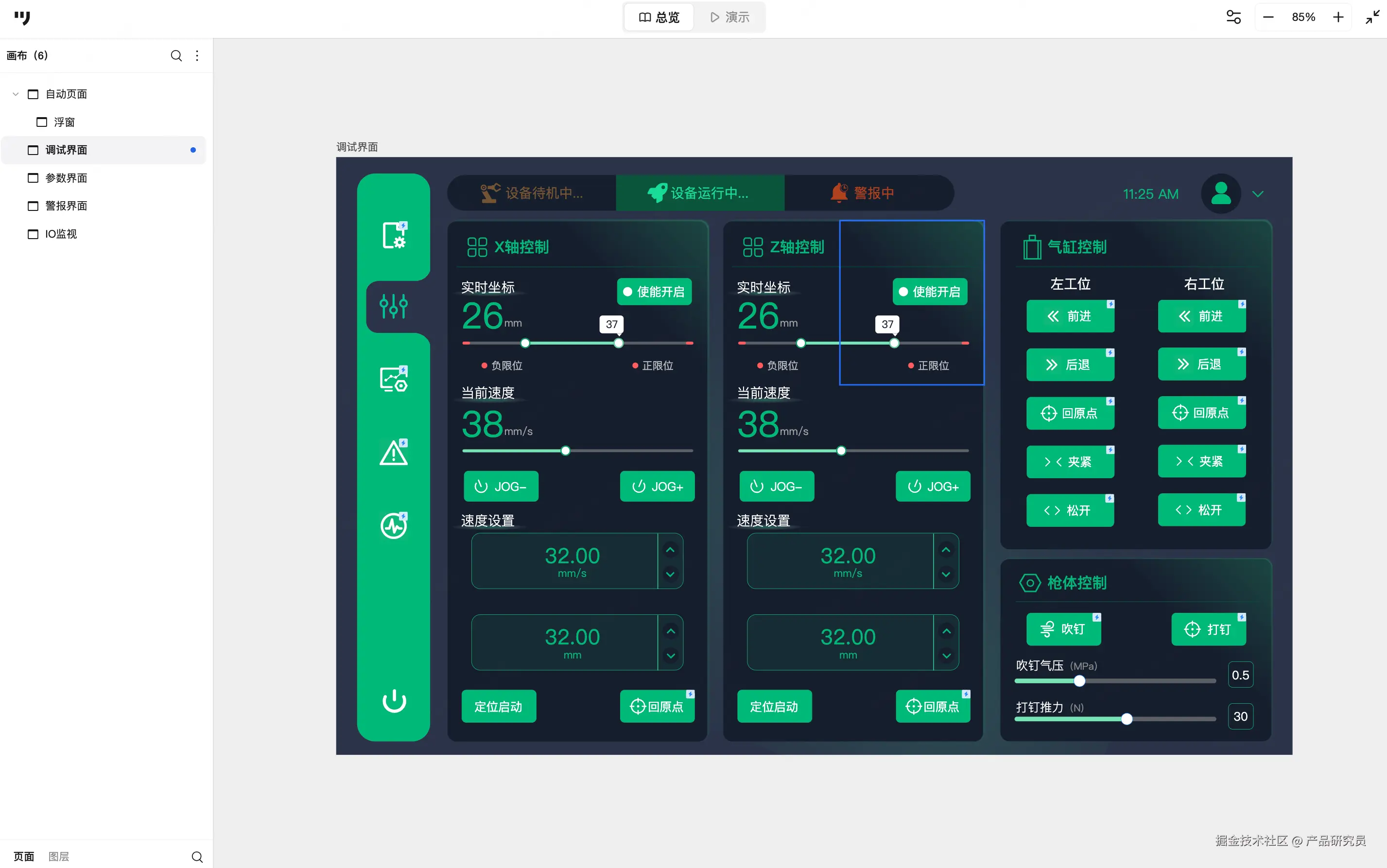

三、smart触摸屏HMI界面模板/PLC触摸屏/非自动化设备后端
该原型包含自动运行界面、调试界面、参数调整页面、智能警报管理和IO系统五大模块，整体页面以绿黑色系为基调降低视觉疲劳，搭配高对比度的强调色突出关键信息和操作区域。每个页面分模块展示，并通过“步进值输入+滑动调节”坐标和速度数值数值，满足“粗调+精调”需求，兼顾直观性与专业性。

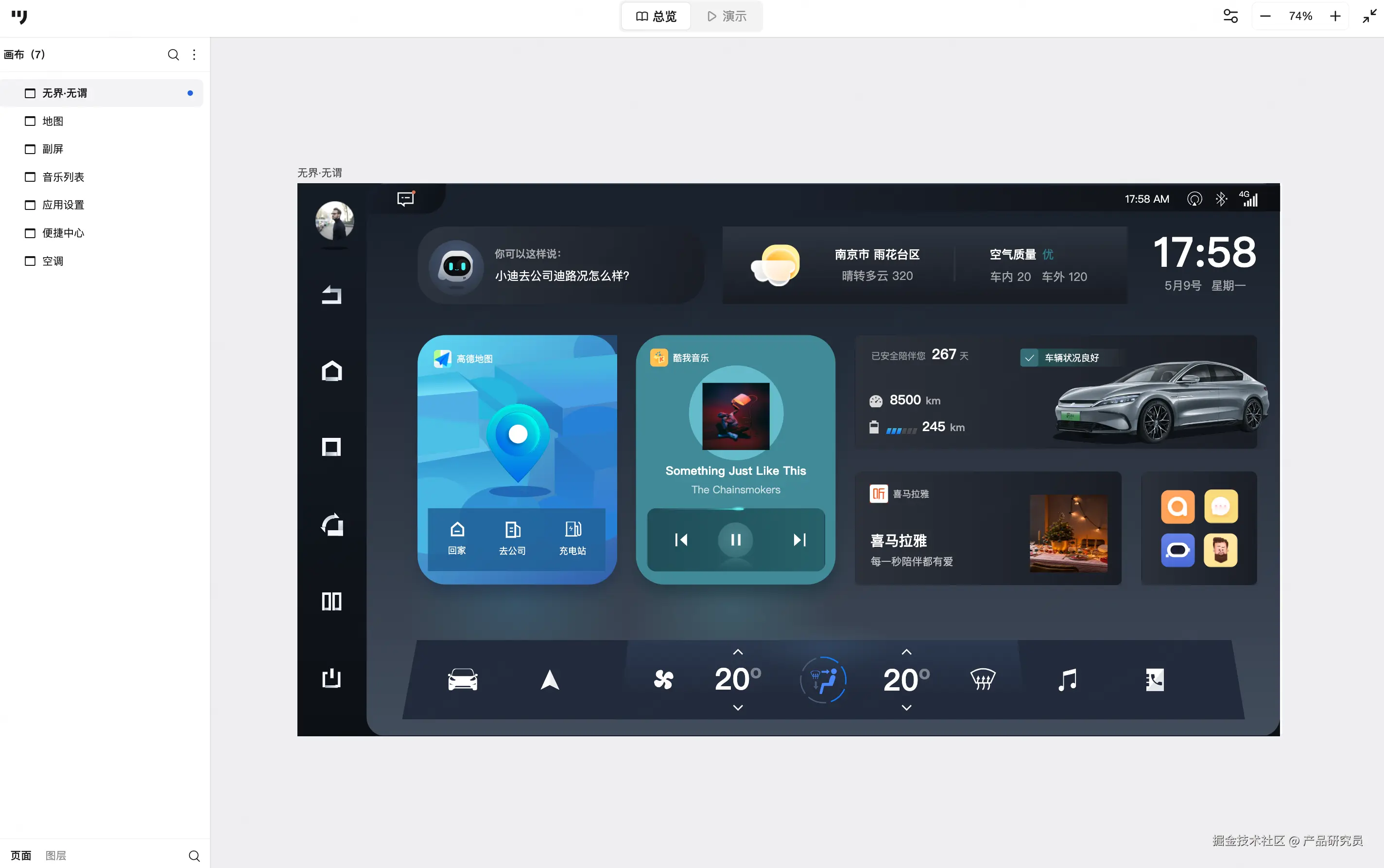

四、智能座舱设计探索-比亚迪车载HMI
该原型包含主页、地图、副屏、音乐列表、应用设置、便捷中心和空调几个核心页面。整体以黑灰色为主，适合夜间驾驶或高亮环境，减少视觉疲劳。其中页面采用信息分区+卡片式设计，整体结构清晰，便于用户在短时间内获取关键数据。

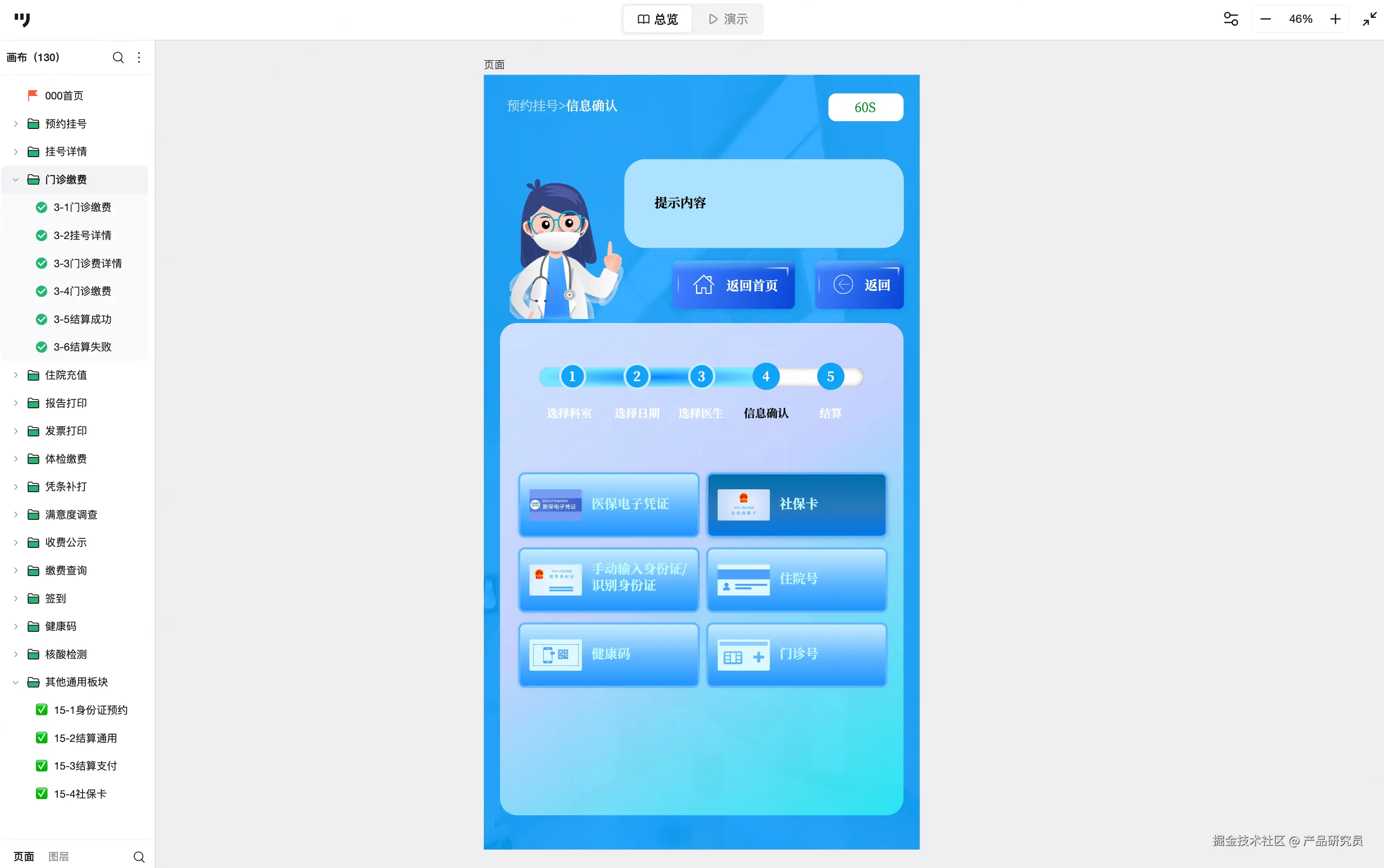

五、HMI人机・医疗智慧终端
该原型是一款面向未来医疗场景的智能化自助服务终端原型设计，整合13项核心功能，覆盖从挂号、缴费到报告查询的全流程服务，减少患者跨环节操作。其中问诊缴费页面具备多模态服务，融合了人脸识别、身份证/医保卡读取、二维码扫描功能，满足多样化身份认证与支付需求。
结语
以上五款HMI原型设计案例覆盖了工业、汽车、医疗等多个典型应用场景，不仅在界面布局、交互逻辑上各具特色，还体现了对使用环境、操作习惯与视觉可读性的深度考量。在原型设计阶段，借鉴优秀设计、结合业务场景进行本地化调整，可以大幅提升产品的交互效率与用户体验。希望本文的素材模版分享能够对你有所帮助。
