WindowManager添加View的事件传递机制与差异分析

直接用WindowManager添加的View（以下简称"WM View"）的事件传递路径与Activity中的View确实存在显著差异，这主要是由于它们所处的窗口层级结构和依附关系不同所导致的。下面将从源码层面为你分析。

WindowManager添加View的事件传递机制与差异分析

1️⃣ 核心差异概览

在深入源码之前，我们先通过一个表格直观对比两种方式的事件传递差异：

特性维度	Activity中的View	WindowManager直接添加的View
窗口类型	应用窗口（Application Window）	系统窗口/子窗口（System/Sub Window）
依附关系	依附于Activity的Window	直接依附于WindowManagerService
事件接收起点	ViewRootImpl → DecorView → Activity	直接由ViewRootImpl处理
Touch事件回调入口	Activity.dispatchTouchEvent()	ViewRootImpl.WindowInputEventReceiver
事件拦截与分发机制	经过完整的View树层级分发（ViewGroup/View）	直接由ViewRootImpl分发给目标View
默认的消费行为	由View树的onTouchEvent()决定	依赖View自身的onTouchEvent()或OnTouchListener
标记位(Flags)影响	受Activity Window属性影响	独立配置的LayoutParamsflags（如NOT_FOCUSABLE）
输入焦点处理	通过Activity窗口自动管理	需显式配置LayoutParamsflags
层级（Z-order）	应用层级（1-99）	系统层级（2000-2999）或子窗口层级（1000-1999）
WMS中的窗口状态管理	通过ActivityRecord、Task等关联	作为独立窗口状态管理

2️⃣ WindowManager添加View的事件传递路径

直接用WindowManager添加的View（如悬浮窗），其事件传递路径相对直接，不经过Activity的层级结构：

InputManagerService → WindowManagerService → ViewRootImpl → 目标View

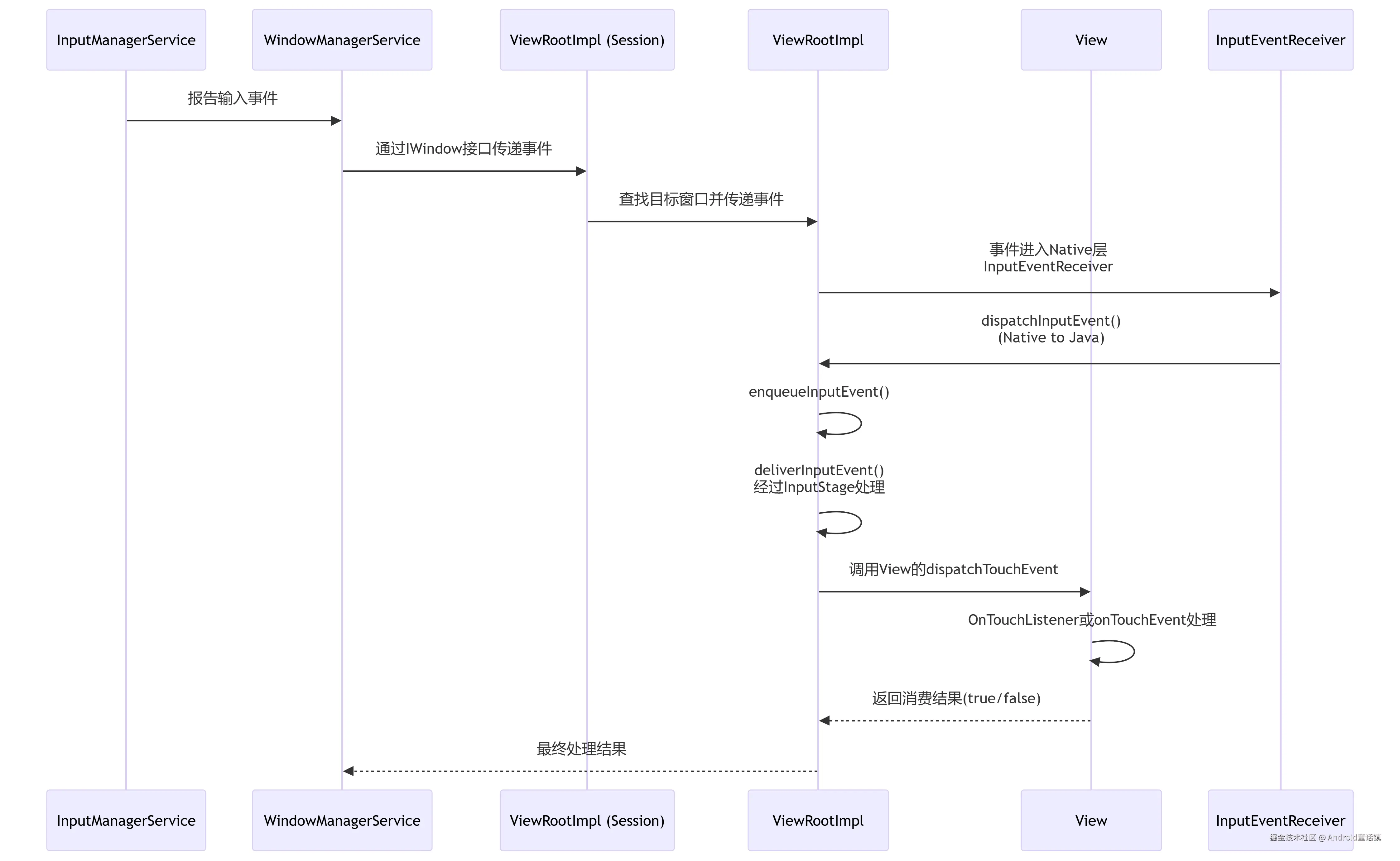

下面这张序列图描绘了WM View事件的完整传递过程：

2.1 核心源码解析

1. ViewRootImpl的setView与输入通道建立
   当你调用 WindowManager.addView() 时，最终会调用到 WindowManagerGlobal.addView()，其核心工作是创建 ViewRootImpl 并调用其 setView() 方法。

   // WindowManagerGlobal.java
   public void addView(View view, ViewGroup.LayoutParams params, ...) {
       ...
       ViewRootImpl root = new ViewRootImpl(view.getContext(), display);
       ...
       root.setView(view, wparams, panelParentView);
       ...
   }


   在 ViewRootImpl.setView() 中，会通过 WindowSession（一个Binder代理对象，指向WMS）将窗口添加到WMS，并建立输入事件接收的管道（InputChannel） ：

   // ViewRootImpl.java
   public void setView(View view, WindowManager.LayoutParams attrs, View panelParentView) {
       ...
       // 1. 添加窗口到WMS，并建立InputChannel
       res = mWindowSession.addToDisplay(..., mInputChannel);
       ...
       if (mInputChannel != null) {
           if (mInputQueueCallback != null) {
               mInputQueue = new InputQueue();
               mInputQueueCallback.onInputQueueCreated(mInputQueue);
           }
           // 2. 创建WindowInputEventReceiver，用于接收输入事件
           mInputEventReceiver = new WindowInputEventReceiver(mInputChannel,
                                   Looper.myLooper());
       }
   }


   WMS通过 openInputChannel() 方法创建一对关联的 InputChannel。其中一个在WMS端，另一个通过Binder传递回APP进程的 ViewRootImpl 端。这对 InputChannel 构成了一个全双工的管道，是APP进程与系统服务WMS之间传递输入事件的桥梁。

2. 输入事件的接收与分发
   事件接收的核心是 WindowInputEventReceiver。当Linux内核捕捉到触摸事件，经由InputReader、InputDispatcher处理，最终WMS找到目标窗口，通过 InputChannel 将事件发送到APP进程。ViewRootImpl 的 WindowInputEventReceiver 的 onInputEvent() 方法会被调用：

   // ViewRootImpl.java - WindowInputEventReceiver
   @Override
   public void onInputEvent(InputEvent event) {
       // 将事件加入队列并进行分发
       enqueueInputEvent(event, this, 0, true);
   }


   enqueueInputEvent() 会最终调用 deliverInputEvent() 方法进行事件分发8。

3. ViewRootImpl中的事件处理阶段（InputStage）
   ViewRootImpl 中有一系列 InputStage（输入事件处理阶段）构成的责任链，用于处理不同类型的事件或执行不同阶段的操作8。对于触摸事件，最重要的阶段是 ViewPostImeInputStage：

   // ViewRootImpl.java
   private void deliverInputEvent(QueuedInputEvent q) {
       ...
       // 沿着InputStage责任链处理事件
       if (stage != null) {
           stage.deliver(q);
       }
       ...
   }


   在 ViewPostImeInputStage.processPointerEvent() 中，事件被直接分发给目标 View 的 dispatchTouchEvent() 方法：

   // ViewPostImeInputStage.java
   @Override
   protected int processPointerEvent(QueuedInputEvent q) {
       final MotionEvent event = (MotionEvent)q.mEvent;
       ...
       // 直接将事件分发给View
       boolean handled = mView.dispatchPointerEvent(event);
       ...
       return handled ? FINISH_HANDLED : FORWARD;
   }


   这里的 mView 就是你通过 WindowManager.addView() 添加的 View。

4. View对事件的处理
   事件最终到达你添加的 View 的 dispatchTouchEvent() 方法。此后的逻辑就与常规View的事件处理一致了79：

   • 如果设置了 OnTouchListener 且 View 是 ENABLED 状态，则优先执行 OnTouchListener.onTouch()。若 onTouch 返回 true，则表示事件被消费，流程结束。
   • 否则，会调用 View 自身的 onTouchEvent() 方法。

3️⃣ 与Activity中View事件传递的差异原因

为什么两者的事件传递路径不一样？核心原因在于窗口层级和依附关系的根本差异。

1. 窗口层级与依附关系不同

   • Activity的View树：依附于Activity的 PhoneWindow 和 DecorView，是应用窗口（类型为 TYPE_APPLICATION）。它的层级在WMS中由ActivityRecord、Task等统一管理。
   • WM直接添加的View：通常被创建为系统窗口（如 TYPE_APPLICATION_OVERLAY 或 TYPE_SYSTEM_ERROR）或子窗口。它是一个独立的窗口，直接由WMS管理，与Activity的窗口平级或有自己的层级，没有父窗口或与Activity的窗口无直接关联。

2. InputChannel的归属与事件派发起点不同
   正因为窗口层级独立，WMS会为WM View单独创建InputChannel。系统服务（InputDispatcher）识别到触摸事件发生在该窗口区域后，会通过其独立的InputChannel直接将事件发送到与之关联的 ViewRootImpl，而不会经过Activity所在窗口的ViewRootImpl或DecorView8。这导致了事件传递路径的根本差异。

3. 缺失的中间环节：Activity与PhoneWindow
   Activity的View事件传递中，DecorView 接收到事件后，会先调用 Activity.dispatchTouchEvent()：

   // DecorView.java
   @Override
   public boolean dispatchTouchEvent(MotionEvent ev) {
       final Callback cb = getCallback();
       return cb != null && !isDestroyed() && mFeatureId < 0 ? cb.dispatchTouchEvent(ev)
               : super.dispatchTouchEvent(ev);
   }


   这里的 Callback 就是 Activity。因此事件会先交给 Activity 处理，之后才继续向下分发。
   WM添加的View：它没有附加到Activity的PhoneWindow和DecorView上，因此自然不会回调Activity的任何事件分发方法。事件直接从它的 ViewRootImpl 就到了它自身。

4. 标记位（Flags）的影响
   用WindowManager添加View时，通常会配置一些特殊的LayoutParams flags，例如：

   • FLAG_NOT_FOCUSABLE：窗口不需要焦点，按键事件会直接传递给下层窗口。
   • FLAG_NOT_TOUCH_MODAL：窗口区域内的触摸事件自己处理，区域外的事件传递给下层窗口24。
     这些Flags会直接影响WMS对触摸事件的分派决策。例如，一个 FLAG_NOT_FOCUSABLE | FLAG_NOT_TOUCH_MODAL 的悬浮窗，自身消费不掉的触摸事件（比如点在了View的空白处）会顺利传递给下层的Activity窗口；而如果设置了 FLAG_WATCH_OUTSIDE_TOUCH，则还能接收到落在窗口区域外但仍在屏幕上的触摸事件。Activity的窗口通常没有这些特殊设置，其事件处理更依赖于View树自身的逻辑。

4️⃣ 关键源码定位（基于Android SDK）

1. WindowManagerGlobal.addView()

   • 作用：创建ViewRootImpl，建立View与ViewRootImpl的联系。
   • 位置：frameworks/base/core/java/android/view/WindowManagerGlobal.java

2. ViewRootImpl.setView()

   • 作用：通过WindowSession与WMS通信，添加窗口、建立InputChannel。
   • 位置：frameworks/base/core/java/android/view/ViewRootImpl.java

3. ViewPostImeInputStage.processPointerEvent()

   • 作用：处理非输入法相关的指针（触摸）事件，直接调用View的dispatchPointerEvent。
   • 位置：frameworks/base/core/java/android/view/ViewPostImeInputStage.java (或查看ViewRootImpl中内部类)

4. View.dispatchTouchEvent()

   • 作用：View处理事件的入口，判断OnTouchListener和onTouchEvent的调用。
   • 位置：frameworks/base/core/java/android/view/View.java

5. WindowManagerService.addWindow()

   • 作用：WMS端创建窗口对象（WindowState），处理InputChannel的注册。
   • 位置：frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java (AOSP路径)

5️⃣ 总结与启示

直接用WindowManager添加的View因其独立的窗口层级和直接与WMS关联的特性，导致其事件传递路径绕过了Activity的DecorView和PhoneWindow，直接由自身关联的ViewRootImpl接收并分发给View自身处理。

理解这种差异对于处理悬浮窗、系统弹窗等场景的触摸交互至关重要。例如，你需要更加注意WM View的LayoutParams配置（如flags、type），因为它们直接决定了WMS如何向你的窗口派发事件。同时，由于事件不经过Activity，一些依赖于Activity事件回调的逻辑可能需要在你自定义的View内部实现。

希望这份基于源码的分析能帮助你更透彻地理解Android的事件分发机制。
