【国产软件】YesApi - 可视化接口服务编排，HTTP转发神器

概述

YesApi 是一套针对API接口进行快速研发、管理、开放以及收费的

软件系统、源代码和解决方案。并且，核心部分，基于 Vue 3 + TypeScript 开发的可视化接口服务编排组件，它提供了直观的拖拽式界面来设计和配置复杂的 API 服务流程。该组件特别专注于 HTTP 转发的可视化配置，让开发者能够通过图形化界面轻松构建微服务架构中的 API 网关和负载均衡器。

可视化接口服务编排

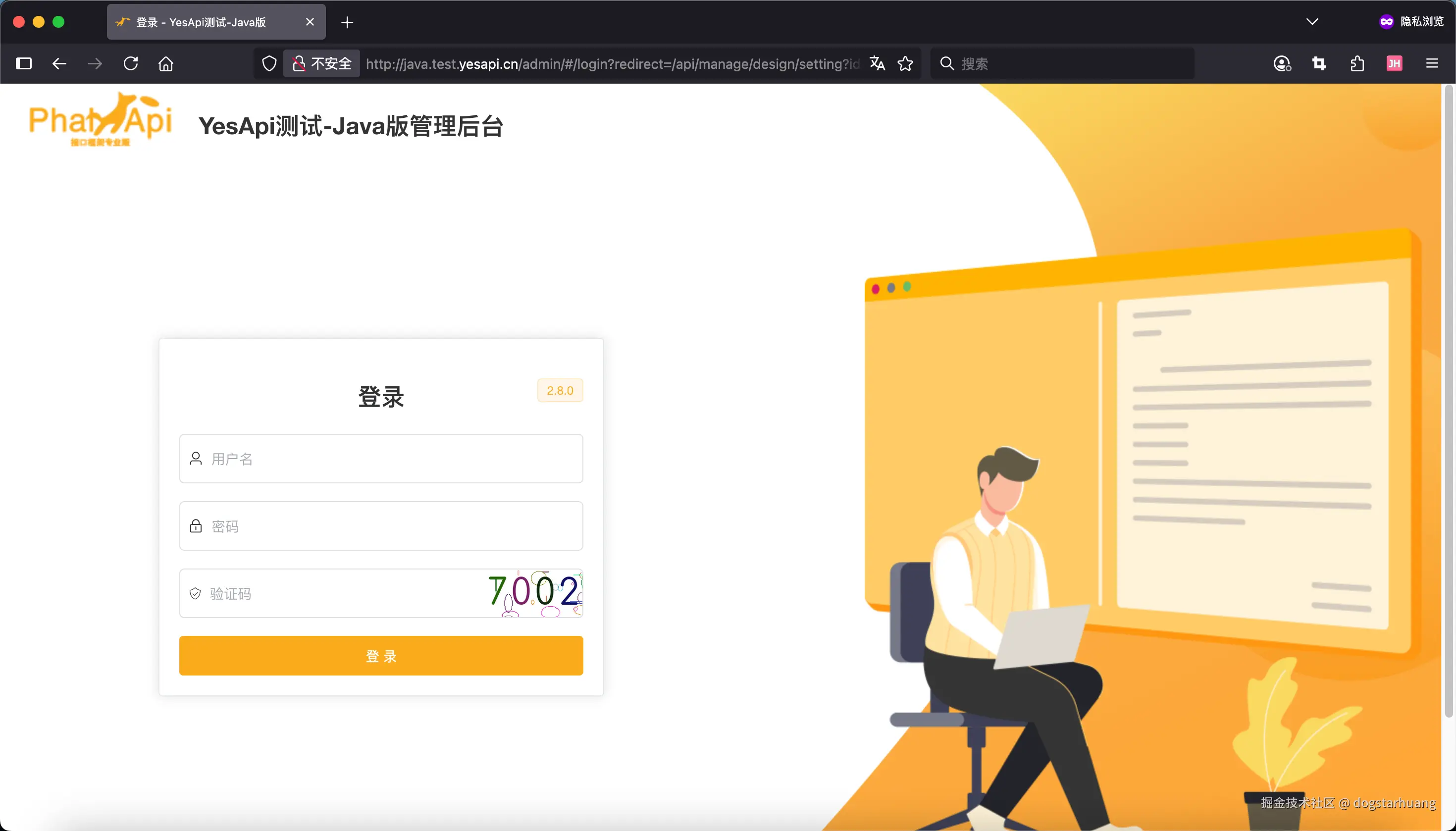

1、登录接口管理平台。

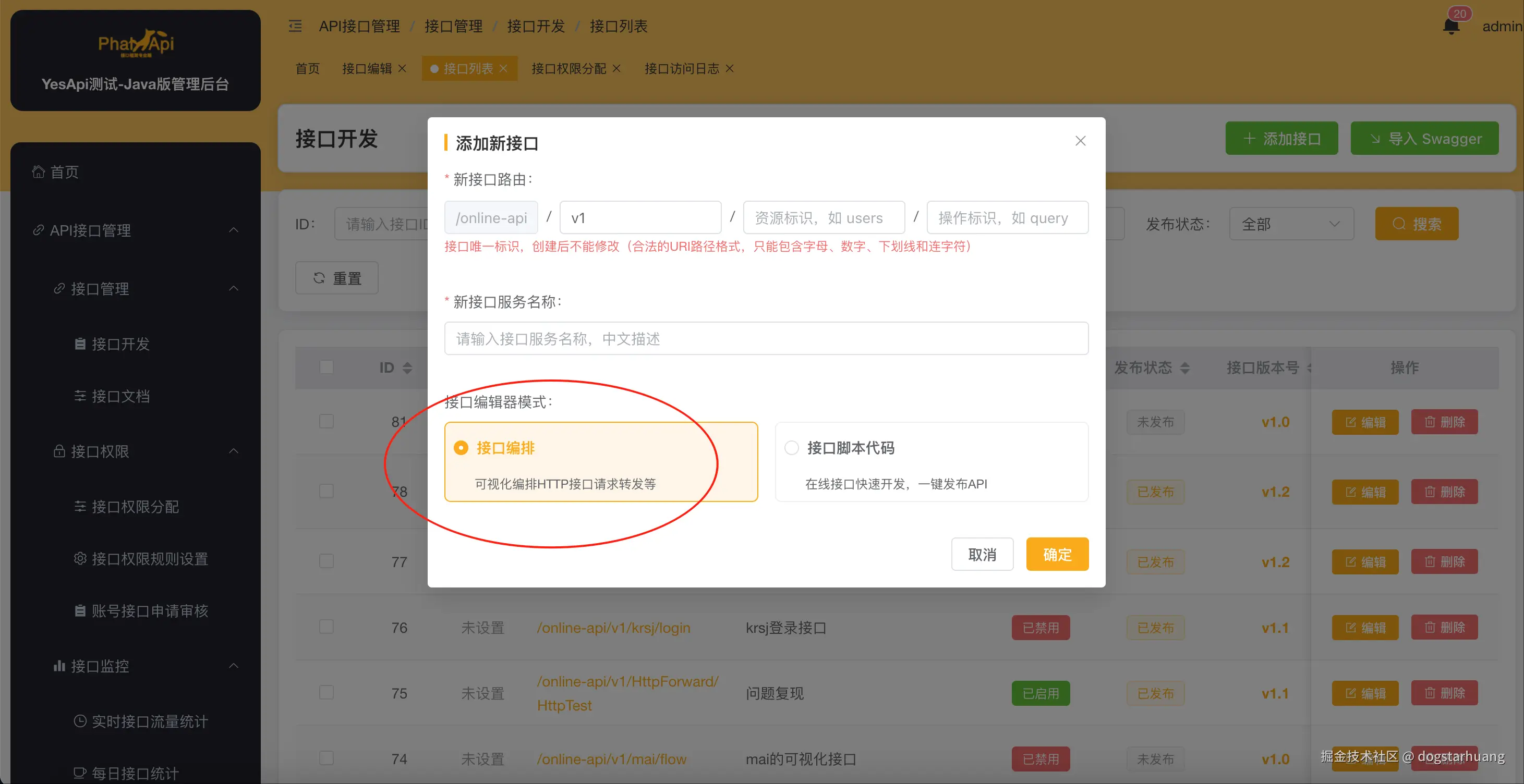

2、创建新接口，选用：接口编排 模式。

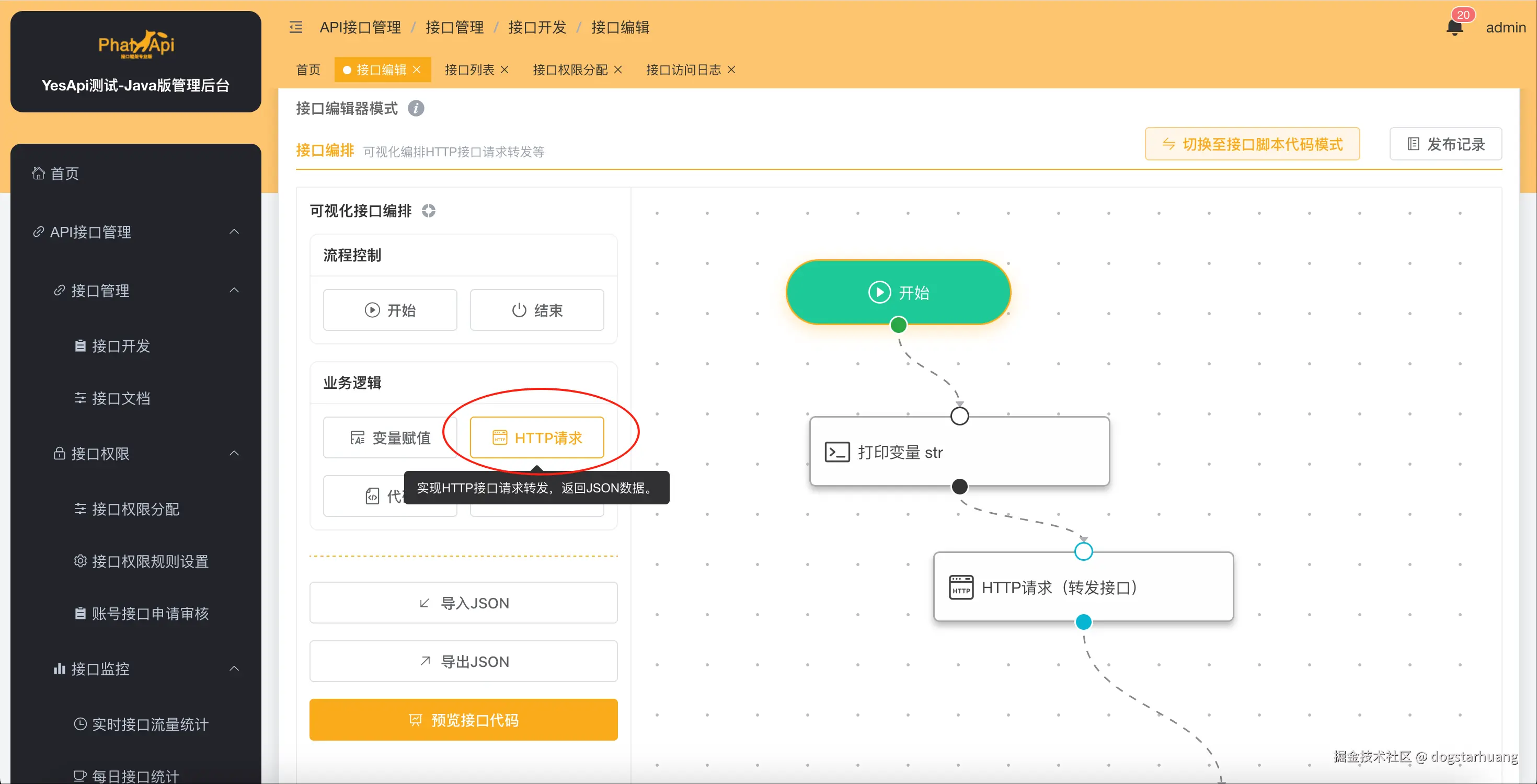

3、进行接口可视化编排，增加“HTTP转发”新节点

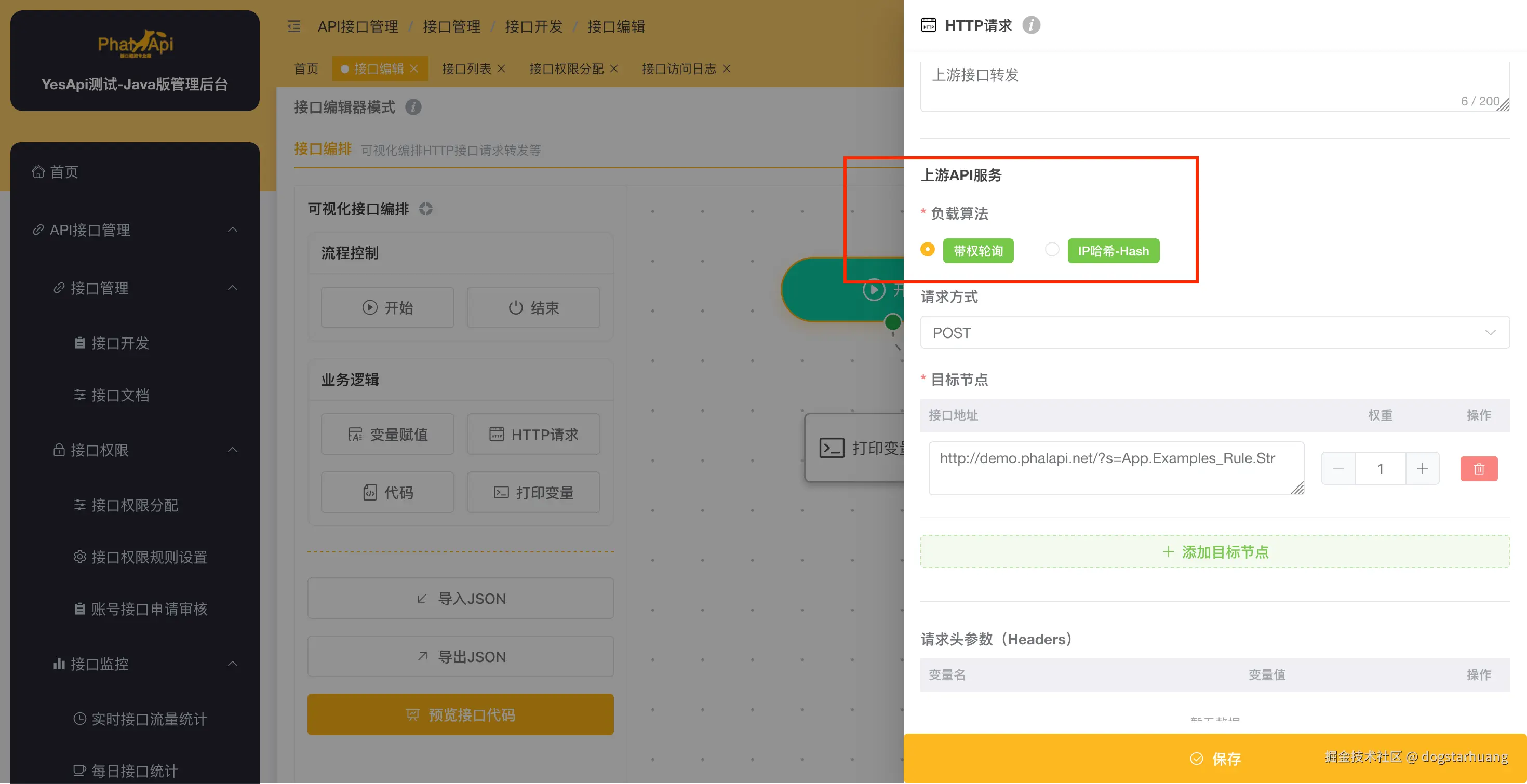

4、配置HTTP接口上游地址、接口参数和请求头等配置。

支持：IP哈希和按权重请求上游接口再种转发模式。

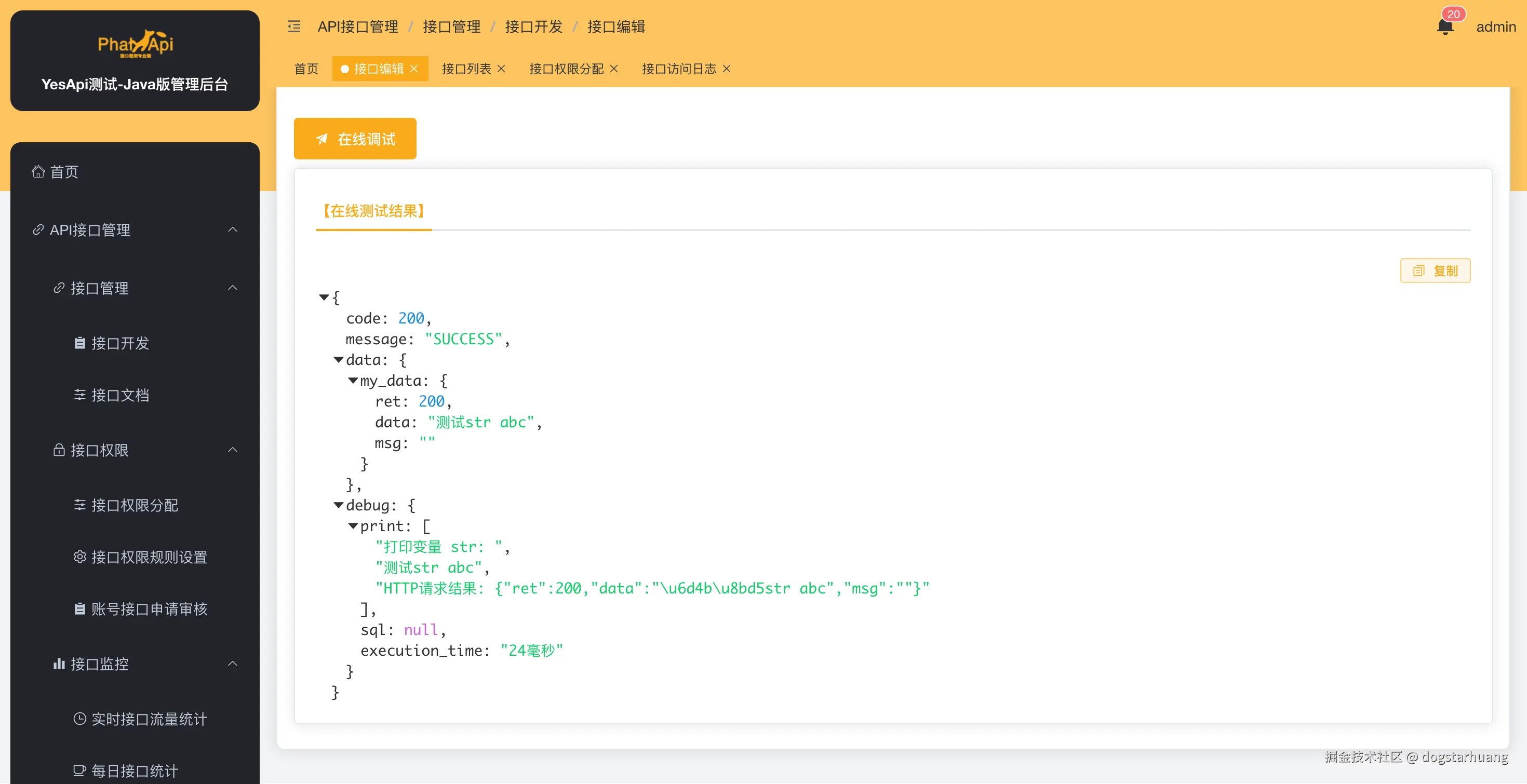

5、后台在线实时调试转发

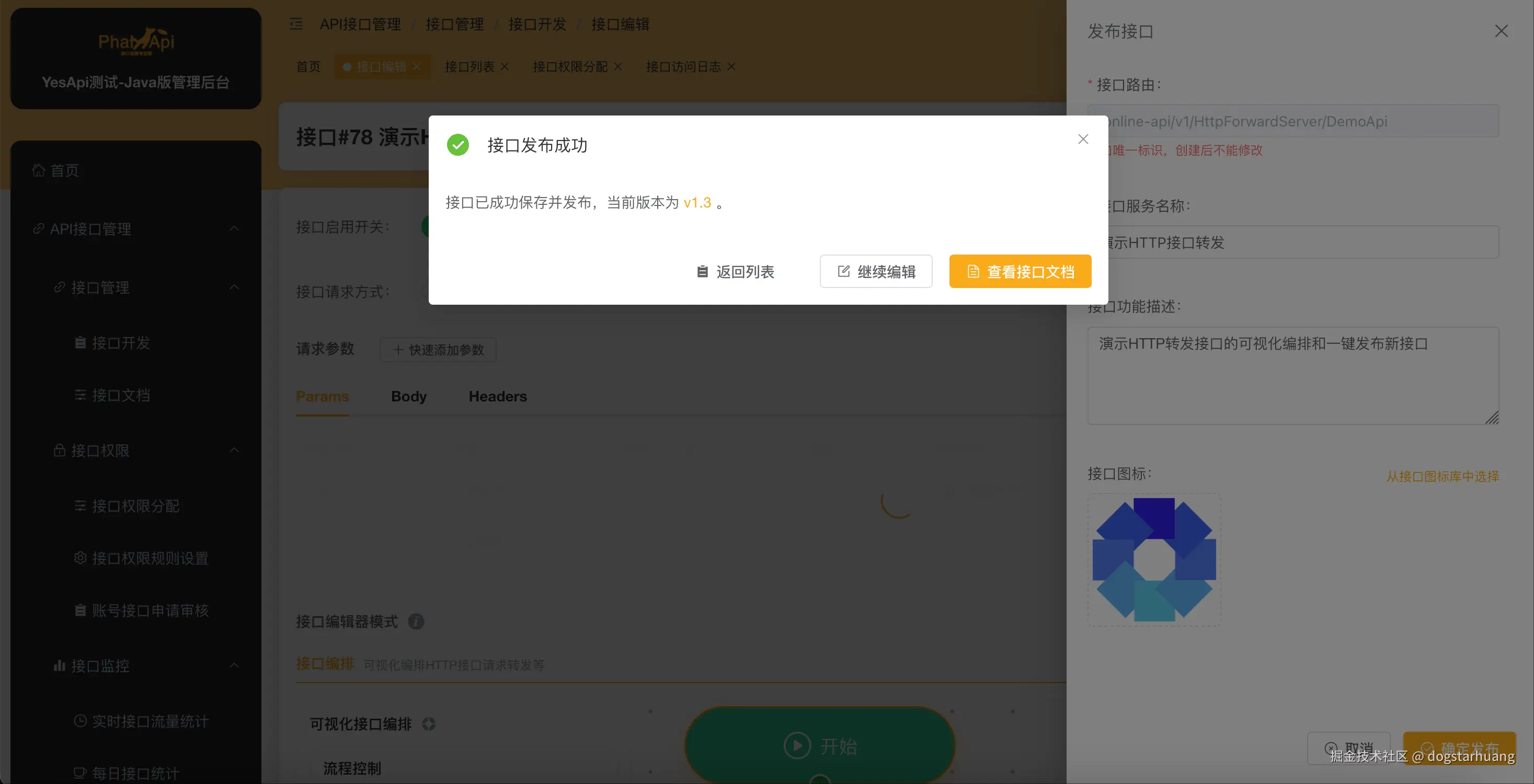

7、一键发布新接口，设置接口图标、分配接口权限、填写接口描述等。

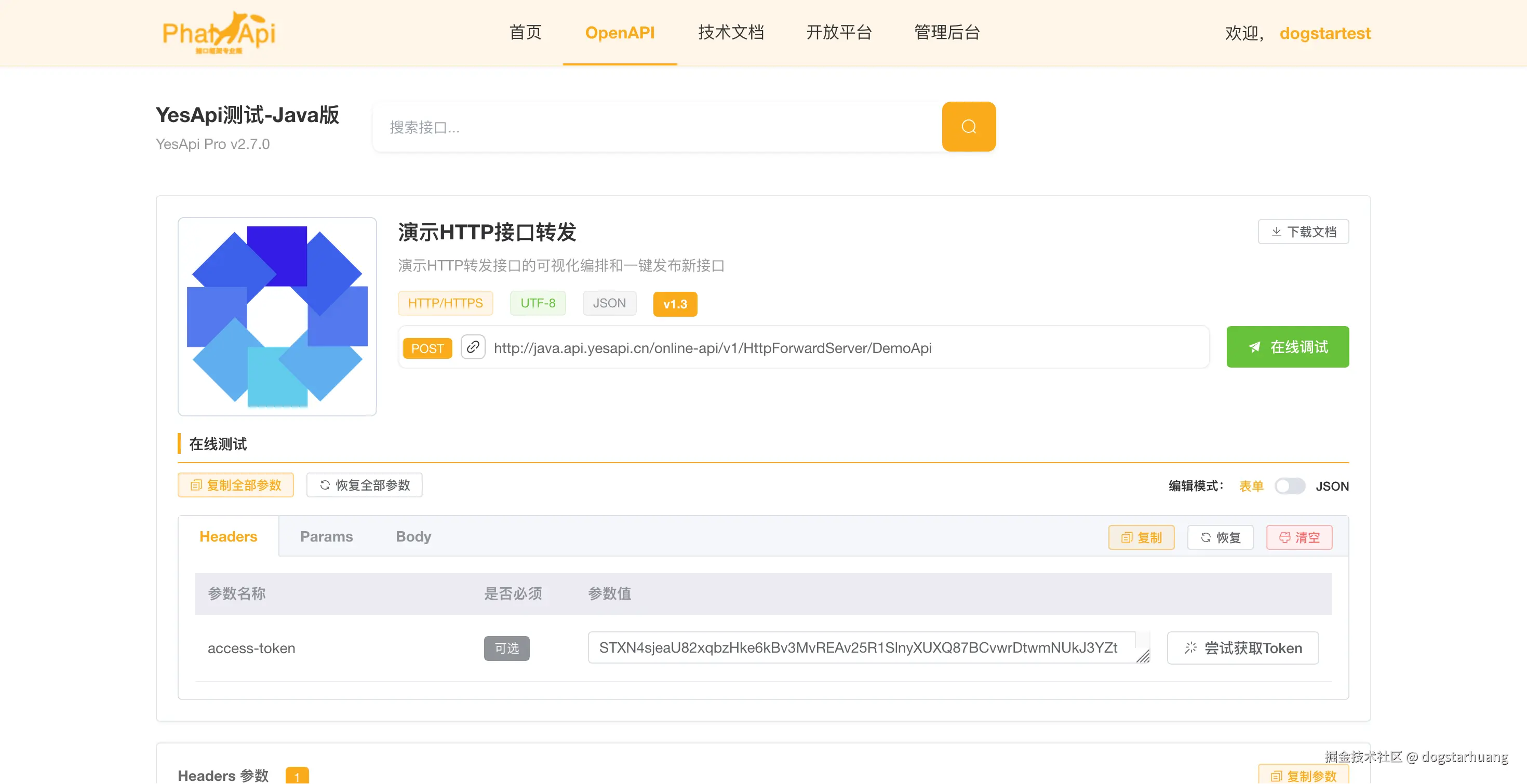

8、发布使用新接口

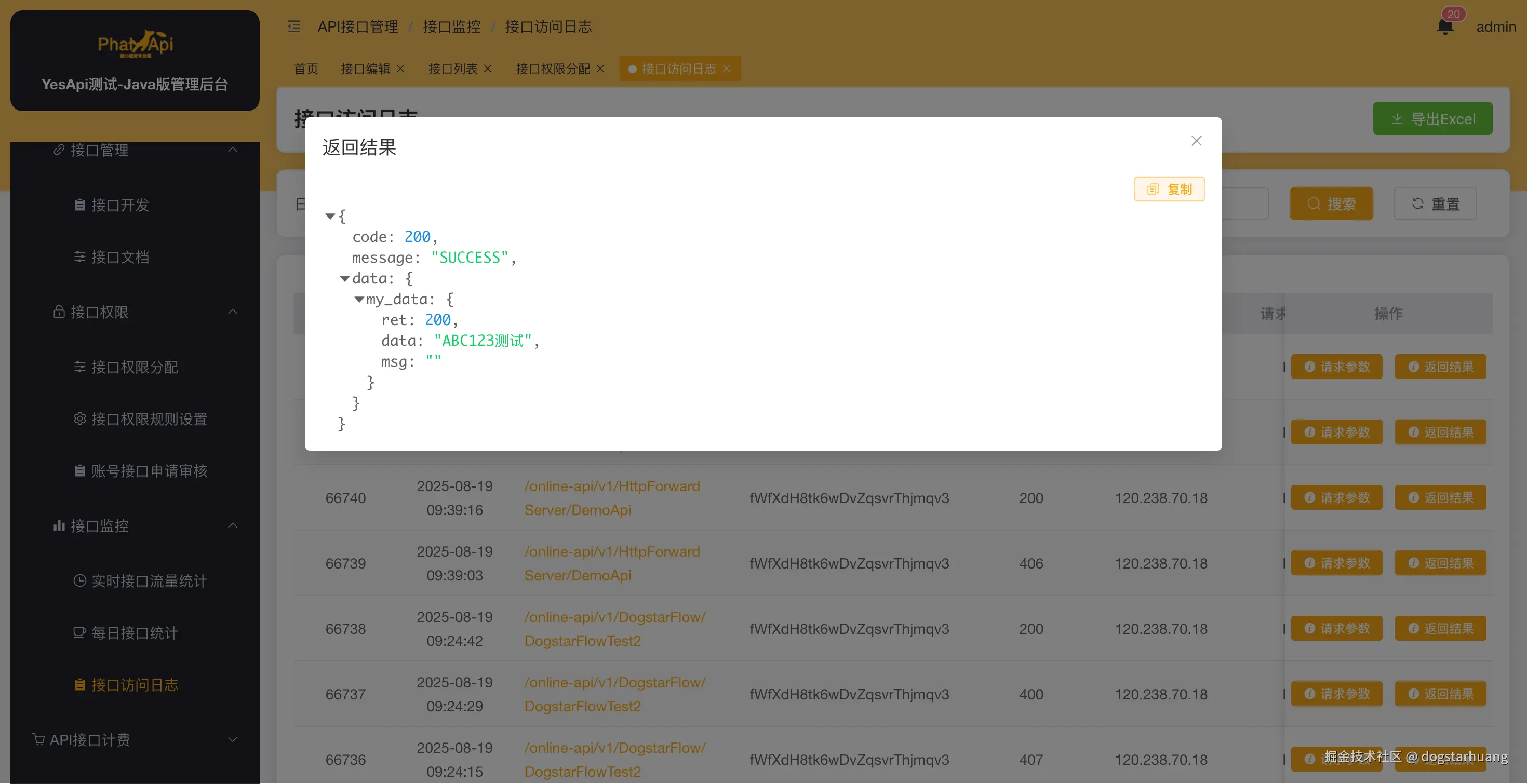

9、查看接口请求日志


核心特性

🎯 可视化流程编排

  • 拖拽式设计：支持从侧边栏拖拽节点到画布进行流程设计

  • 节点连接：通过连接点（Handle）实现节点间的数据流转

  • 实时预览：支持实时预览生成的代码和流程效果

🔄 HTTP 转发配置

  • 负载均衡：支持 WRR（加权轮询）和 IP Hash 两种负载均衡算法

  • 多目标节点：可配置多个后端服务节点，支持权重分配

  • 请求头管理：灵活配置 HTTP 请求头，支持常量、变量绑定和 Redis 缓存

  • 请求体处理：支持 JSON、Form-data、URL-encoded 等多种请求体格式

  • 超时重试：可配置请求超时时间和重试次数

🔧 流程控制

  • 变量管理：支持多种数据类型的变量定义和赋值

技术架构

核心技术栈

  • Vue 3：使用 Composition API 构建响应式界面

  • TypeScript：提供完整的类型定义和类型安全

  • Vue Flow：基于 React Flow 的 Vue 实现，提供流程图核心功能

  • Element Plus：UI 组件库，提供表单和交互组件

组件结构

YesFlowPane/
├── index.vue                 # 主组件入口
├── type.d.ts                 # TypeScript 类型定义
├── components/               # 子组件
│   ├── CustomNodes/          # 自定义节点组件
│   ├── NodeForms/            # 节点配置表单
│   ├── SideBar/              # 侧边栏
│   ├── NodeEditDrawer/       # 节点编辑抽屉
│   └── ...
├── utils/                    # 工具函数
│   ├── code-generate-engine.ts  # 代码生成引擎
│   ├── node-types.ts         # 节点类型定义
│   └── ...
└── hooks/                    # 组合式函数

HTTP 转发功能详解

负载均衡算法

1. WRR（加权轮询）

type LoadingAlgorithmType = "wrr" | "ip_hash";

  • 原理：根据配置的权重值进行轮询分发

  • 适用场景：后端服务性能差异较大的情况

  • 配置示例：

  {
    "destinationNodes": [
      {"url": "http://server1:8080", "weight": 3},
      {"url": "http://server2:8080", "weight": 1}
    ]
  }
}
2. IP Hash

  • 原理：根据客户端 IP 地址的哈希值固定分发到特定服务器

  • 适用场景：需要保持会话一致性的场景

请求头配置

支持三种类型的请求头值：


type VarValueType = "const_var" | "bind_var" | "redis_key";

  1. 常量值（const_var）：直接使用固定字符串

  2. 变量绑定（bind_var）：绑定流程中的变量值

  3. Redis 缓存（redis_key）：从 Redis 中获取值

请求体处理

支持多种 Content-Type：

type HttpRequestContentType =
  | "none"
  | "json"
  | "form-data"
  | "x-www-form-urlencoded"
  | "raw";

代码生成示例

配置的 HTTP 转发节点会生成如下 Magic-Script 代码：

// HTTP请求: 用户服务转发
var requestBody_2 = {
    "userId": userId,
    "action": "getProfile"
};
var requestBodyJson_2 = tool.objectToJson(requestBody_2);

var response_2 = http.request("http://user-service:8080/api/user/profile")
    .header("Authorization", "Bearer " + accessToken)
    .header("Content-Type", "application/json")
    .header("X-Request-ID", requestId)
    .body(requestBodyJson_2)
    .timeoutMS(5000)
    .retry(3)
    .post();

debug.print('HTTP请求结果: ' + response_2);

// 解析响应结果
var userProfile = tool.jsonToObject(response_2);

节点类型详解

流程控制节点

1. 开始节点（Start）

  • 功能：定义 API 接口的输入参数

  • 配置项：参数名称、变量名、参数来源

  • 参数来源：requestParam、requestBody、requestHeader、accessTokenInfo

2. 结束节点（End）

  • 功能：定义 API 接口的返回数据

  • 配置项：返回类型、输出变量、表达式

业务逻辑节点

3. 变量节点（Var）

  • 功能：变量定义和赋值

  • 支持类型：string、int、long、float、double、boolean、list、map、null、expr

4. . HTTP 请求节点（HttpRequest）

  • 功能：HTTP 转发和负载均衡

  • 核心特性：多目标节点、负载均衡、请求头管理、超时重试

使用示例

基础 HTTP 转发流程

  1. 拖拽开始节点：配置输入参数

  2. 添加变量节点：处理请求参数

  3. 配置 HTTP 请求节点：

  • 设置负载均衡算法

  • 配置目标服务器列表

  • 设置请求头和请求体

  1. 添加结束节点：配置返回数据

复杂业务场景


graph TD

A[开始] --> B[参数验证]

B --> C{用户认证}

C -->|成功| D[查询用户信息]

C -->|失败| E[返回错误]

D --> F[HTTP转发到用户服务]

F --> G[处理响应]

G --> H[结束]

接口代码生成示例

var str = requestParam ? requestParam.str : null; // 输入参数

/* 节点: 开始 开始 */

/* 节点: 打印变量 开始 */
debug.print('打印变量 str: '); // 打印变量
debug.print(str); // 打印变量

/* 节点: HTTP请求（转发接口） 开始 */
// 构建目标节点列表
var destinationList_3 = [
    {"api_url":"http://demo.phalapi.net/?s=App.Examples_Rule.Str","weight":1},
];
var selectedNode_3 = tool.loadWeight(destinationList_3);
var targetUrl_3 = selectedNode_3.api_url || "";
// 构建请求体
var requestBody_3 = {
    "str": str,
};
var requestBodyJson_3 = tool.objectToJson(requestBody_3);
// 构建curl请求
var response_3 = curl.create()
    .url(targetUrl_3)
    .body(requestBodyJson_3)
    .header("Content-Type", "application/json")
    .timeoutMS(6000) // 超时时间-毫秒
    .retry(3) // 重试次数
    .post();

debug.print('HTTP请求结果: ' + response_3); // 打印响应

// 解析响应结果
var my_data = tool.jsonToObject(response_3);

/* 节点: 结束 开始 */
return {
    'my_data' : my_data
};

调试转发结果：

{
    "code": 200,
    "message": "SUCCESS",
    "data": {
        "my_data": {
            "ret": 200,
            "data": "测试str abc",
            "msg": ""
        }
    },
    "debug": {
        "print": [
            "打印变量 str: ",
            "测试str abc",
            "HTTP请求结果: {\"ret\":200,\"data\":\"\\u6d4b\\u8bd5str abc\",\"msg\":\"\"}"
        ],
        "sql": null,
        "execution_time": "102毫秒"
    }
}

上游接口示例文档：demo.phalapi.net/docs.php?se…

技术特点

1. 高度可扩展

  • 自定义节点：支持添加新的节点类型

  • 插件化架构：模块化设计，易于扩展功能

  • 类型安全：完整的 TypeScript 类型定义

2. 用户体验优化

  • 拖拽操作：直观的拖拽式界面设计

  • 实时反馈：操作过程中的实时视觉反馈

  • 错误处理：完善的错误提示和验证机制

3. 代码生成

  • Magic-Script 语法：生成符合业务逻辑的脚本代码

  • 模板化生成：基于配置自动生成可执行代码

  • 调试支持：生成的代码包含调试信息

4. 数据持久化

  • JSON 导出：支持流程配置的 JSON 格式导出

  • 配置导入：支持从 JSON 文件导入流程配置

  • 版本管理：支持流程配置的版本控制

最佳实践

1. 负载均衡配置

  • 根据后端服务性能合理分配权重

  • 考虑服务健康状态进行动态调整

  • 配置合适的超时时间和重试策略

2. 错误处理

  • 在流程中添加错误处理节点

  • 配置合理的超时时间

  • 实现降级策略

3. 性能优化

  • 合理使用缓存机制

  • 避免在循环中进行 HTTP 请求

  • 优化数据库查询语句

免费体验和在线演示

YesApi Pro 旗舰版 Java版 测试环境：

【用户端】

平台首页：java.test.yesapi.cn/

开放平台：java.test.yesapi.cn/platform/

【管理端】

管理后台：java.test.yesapi.cn/admin/

技术文档：java.test.yesapi.cn/wiki/

总结

YesApi 可视化接口服务编排 组件通过可视化的方式简化了复杂的 API 服务编排工作，特别在 HTTP 转发配置方面提供了强大的功能。它让开发者能够：

  • 快速构建：通过拖拽方式快速构建 API 流程

  • 灵活配置：支持多种负载均衡算法和请求配置

  • 易于维护：可视化的流程设计便于理解和维护

  • 高效开发：自动生成代码，减少手动编码工作

该组件特别适用于微服务架构中的 API 网关、负载均衡器、服务编排等场景，为后端服务提供了强大的可视化配置能力。
