在第 2 章《理解 x86 机器架构》中，我们了解了栈的概念。当我们调用一个函数时，后台会发生一系列操作：控制流被转移到被调用函数，为其局部变量分配栈帧，并将参数传递给被调用者；函数返回时，返回地址会被压入栈中，以便调用者能够取回，并对栈进行清理。想象一下，如果被调用者和调用者都去清理同一份栈区域，就会产生混乱。因此，理解不同的代码调用约定（calling convention）就显得尤为重要。由于不同 CPU 可能对调用过程有严格要求，而在 x86 架构上则相对灵活，程序员可以自行决定调用方式，这也就衍生出多种调用约定。

当你用 C/C++ 编写并调用共享库时，调用约定尤其重要，因为你所调用的代码并不在你的控制之内。对于普通程序员而言，通常不必手动处理 —— 编译器会根据语言自动选择默认的调用约定。本章中，我们将深入理解各种调用约定之间的差异。

章节结构

本章将涵盖以下内容：

  • 理解调用约定的类型
  • 不同调用约定背后的原理

学习目标

学习本章后，你将能够区分不同的汇编代码所采用的调用约定。如果遇到一段汇编代码，通过阅读就能判断其使用了哪种调用约定。为此，我们将通过一个简单伪代码，详细演示各调用约定的工作机制。

调用约定类型

考虑下面的伪代码，其中 funcA 调用 funcB：

funcA()
{
    Arg1;
    Arg2;
    funcB(Arg1, Arg2);
}

funcA 是调用者（caller），funcB 是被调用者（callee）。不同编译器在编译同样的 C/C++ 代码时会生成不同的汇编，调用约定便是一套规则，定义了：

  1. 函数参数如何传递
  2. 函数返回值如何传递
  3. 调用者如何调用被调用者
  4. 一个函数调用另一个函数时栈如何管理
  5. 调用结束后栈如何清理

在 C/C++ 中，主要有三种调用约定：CDECL、STDCALL、FASTCALL。

CDECL

（“C Declaration” 的缩写）

  • 参数按“右到左”顺序压栈：funcB(Arg1, Arg2) 时先压 Arg2，再压 Arg1。
  • 返回值通过 EAX 寄存器返回。
  • 调用者负责清理栈。

STDCALL

（“Standard Call”，微软为 Win32 API 定义的标准约定）

  • 参数按“右到左”顺序压栈，与 CDECL 相同。
  • 返回值通过 EAX 返回，与 CDECL 相同。
  • 与 CDECL 不同的是：由被调用者（callee）负责清理栈。

FASTCALL

（“Fast Call”，优先将参数放入寄存器，以加快速度）

  • 前两到三个参数通过寄存器传递（通常是 EDX、ECX，然后 EAX），其余参数按“右到左”顺序压栈。
  • 返回值通过 EAX 返回。
  • 若在栈上有额外参数，由调用者在调用结束后清理栈。

不同调用约定背后的原理

为深入理解这些调用约定，我们将编写一段简单的 C/C++ 代码，并使用 Visual Studio 的 cl.exe 编译器，分别指定不同的调用约定，比较生成的汇编差异。


AddNumber.cpp 代码是一个用于将两个数字相加的简单示例程序。前述程序中需要注意的几点如下：

  • main 函数是程序的入口点。
  • main 函数调用了一个加法函数，因此 main 是调用者（caller），加法函数是被调用者（callee）。
  • 在 main 函数和加法函数中定义的局部变量类型均为 int。
  • 向被调用函数传递了两个参数，分别是 4 和 5。

编写完代码后，我们将使用 cl.exe 编译程序，并通过不同的编译选项强制编译器采用不同的调用约定：

  • /Gd：使用 CDECL 调用约定
  • /Gz：使用 STDCALL 调用约定
  • /Gr：使用 FASTCALL 调用约定

下面我们将逐个演示每种调用约定及其区别。

CDECL

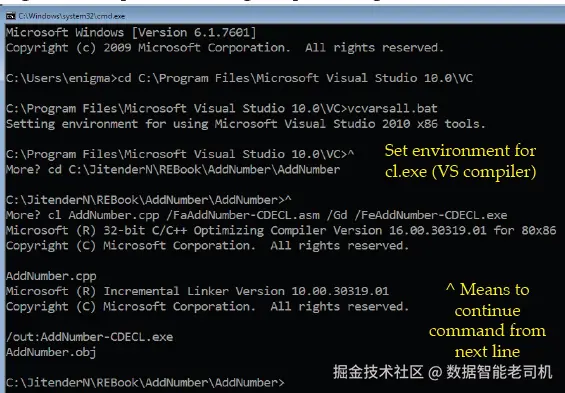

我们先在不做优化的情况下，使用 CDECL 调用约定编译 AddNumber.cpp。使用 /Gd 选项强制采用 CDECL。请在 Windows 命令提示符中执行以下命令来配置 cl.exe（VS 编译器）环境，并使用相应开关进行编译：

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd "C:\JitenderN\REBook\AddNumber\AddNumber"
cl AddNumber.cpp /FaAddNumber-CDECL.asm /Gd /FeAddNumber-CDECL.exe

其中：

  • /Gd：指定 CDECL 调用约定
  • /Fa：指定生成的汇编列表文件名
  • /Fe：指定生成的可执行文件名

执行上述命令后，编译器将输出相应的汇编和可执行文件。


这会生成 AddNumber-CDECL.asm。现在我们将继续分析 AddNumber-CDECL.asm 中生成的汇编代码：我们的 C++ 代码分为两个函数，一个是主函数（调用者），另一个是加法函数（被调用者）。为了理解 CDECL 调用约定，我们将从 C++ 代码到汇编，具体分析主函数的代码转换。


主函数的汇编代码如下：


让我们来分析 AddNumber-CDECL.asm 中主函数的汇编代码：

  • 第 20–21 行是函数序言（prologue），一系列指令用于开始一个函数。

  • 第 22 行的 PUSH ECX 并不是要保存 ECX 到栈上，而是为了在栈上分配 4 字节空间，用于存放局部变量 add。

  • 变量 add 可以通过宏 _add$ 访问，它的值为 -4，因此 add 存放在 [EBP-0x4]。

  • 从第 24 行开始，我们来对应 CDECL 调用约定的要点进行分析：

    1. 参数按 “右到左” 顺序压栈。
      在 AddNumber.cpp 的第 12 行，int add = addition(4,5); 中向 addition 函数传入参数 4, 5。按右到左顺序，先压入 5，再压入 4——这正对应汇编第 24–25 行。

    2. 调用后由调用者清理栈。
      从 addition 函数返回后，第 27 行的 add esp, 8 将栈指针 ESP 增加 8，清理掉刚才压入的两个参数（各 4 字节）。这是 CDECL 约定下由调用者清理栈的体现。

    3. 返回值通过 EAX 寄存器传递。
      第 26 行 CALL addition 调用结束后，addition 的返回值已经保存在 EAX。第 28 行的

      mov DWORD PTR _add$[ebp], eax

      将 EAX 中的结果复制到局部变量 add 的栈空间（[EBP-0x4]）。

    4. 最后，main 函数通过 xor eax, eax 将 EAX 清零，实现 return 0;。

如果对某条指令不够熟悉，请参见第 4 章“汇编指令演练”。

STDCALL

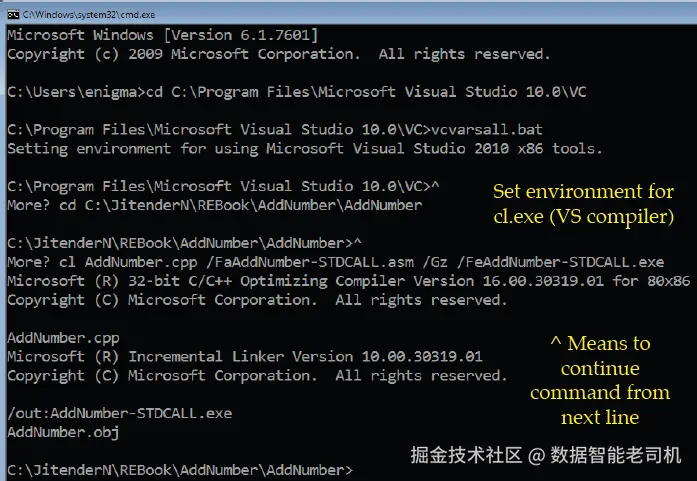

接下来，我们在不做优化的情况下，使用 STDCALL 调用约定重新编译代码。使用 /Gz 选项强制采用 STDCALL。请在命令提示符中依次执行：

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd "C:\JitenderN\REBook\AddNumber\AddNumber"
cl AddNumber.cpp /FaAddNumber-STDCALL.asm /Gz /FeAddNumber-STDCALL.exe

其中：

  • /Gz：指定 STDCALL 调用约定
  • /Fa：生成的汇编列表文件名
  • /Fe：生成的可执行文件名

执行上述命令后，会在当前目录下生成 AddNumber-STDCALL.asm 和 AddNumber-STDCALL.exe。


这将生成 AddNumber-STDCALL.asm。接下来我们将分析其中的汇编代码。为了理解 STDCALL 调用约定，我们仍然从 C++ 的 main 函数及 addition 函数，对照它们在汇编中的实现，来观察二者之间的转换。

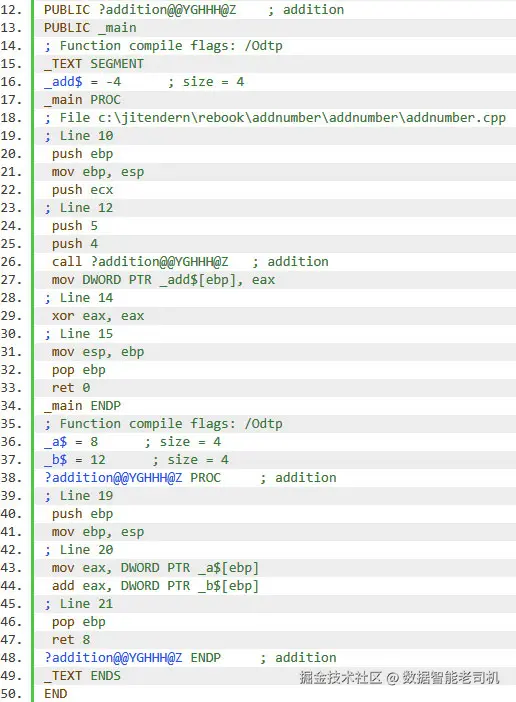

在 STDCALL 调用约定下，main 函数和 addition 函数的汇编代码如下：


让我们基于 STDCALL 来分析汇编代码。大多数要点与 CDECL 调用约定相同，这里只讨论几处差异：

在汇编代码第 20–21 行是函数的序言（prologue），是一系列用于函数开始的指令。
在第 22 行，紧跟在函数序言之后的 PUSH ECX 指令，其目的并不是保存 ECX 寄存器的值到栈上，而是为存放局部变量 add 在栈上分配 4 个字节空间。
局部变量 add 可以通过宏 _add$ 来访问，_add$ 的值等于 -4，因此可以通过 [EBP-0x4] 来访问该变量。

从第 24 行开始，我们将理解 STDCALL 调用约定。回顾 STDCALL 的要点：

  1. 参数从右到左压栈
    与 CDECL 相同，实参按照从右到左的顺序被压入栈中。在 AddNumber.cpp 的第 12 行，即 int add = addition(4,5); 中，我们向 addition 函数传入了 4 和 5 两个参数；“从右到左”意味着先压入 5，再压入 4。这一点可以在 AddNumber-STDCALL.asm 的第 26 行看到：

    PUSH 5
PUSH 4
CALL addition

  2. 被调用者（callee）负责清理栈空间
    这与 CDECL 不同。在 AddNumber-STDCALL.asm 的第 47 行，可以看到 RET 8 指令。RET nBytes 会将控制权从被调函数返回到调用者，并自动在返回地址之后释放 nBytes 个字节的栈空间；在此例中，nBytes 为 8（两个 4 字节的参数），完成栈的清理。

  3. 函数返回值通过 EAX 寄存器传递
    在第 26 行调用 addition 函数后，其返回值会存放在 EAX 寄存器中。接着，在第 27 行，通过以下指令将 EAX 的值存回局部变量 add 的栈空间：

    mov DWORD PTR _add$[ebp], eax

  4. 主函数的返回值
    main 函数返回 0，是通过 xor eax, eax 指令实现的（将 EAX 寄存器清零即返回 0）。

FASTCALL

如前所述，FASTCALL 调用约定的主要区别在于参数的传递方式。下面我们在未优化的情况下，并启用 FASTCALL 开关（使用 /Gr）重新编译代码，从而观察差异。请在 Windows 命令提示符下执行以下命令，先设置 VS 编译环境变量，然后使用这些开关编译：

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd C:\JitenderN\REBook\AddNumber\AddNumber
cl AddNumber.cpp /FaAddNumber-FASTCALL.asm /Gr /FeAddNumber-FASTCALL.exe

以上命令说明：

  • /Gr：启用 FASTCALL 调用约定
  • /Fa：指定输出的汇编列表文件名
  • /Fe：指定生成的可执行文件名

下面是执行上述命令后的汇编输出：


这将生成 AddNumber-FASTCALL.asm。要分析 AddNumber-FASTCALL.asm 中的汇编代码，我们将再次查看我们的 C/C++ 源代码。

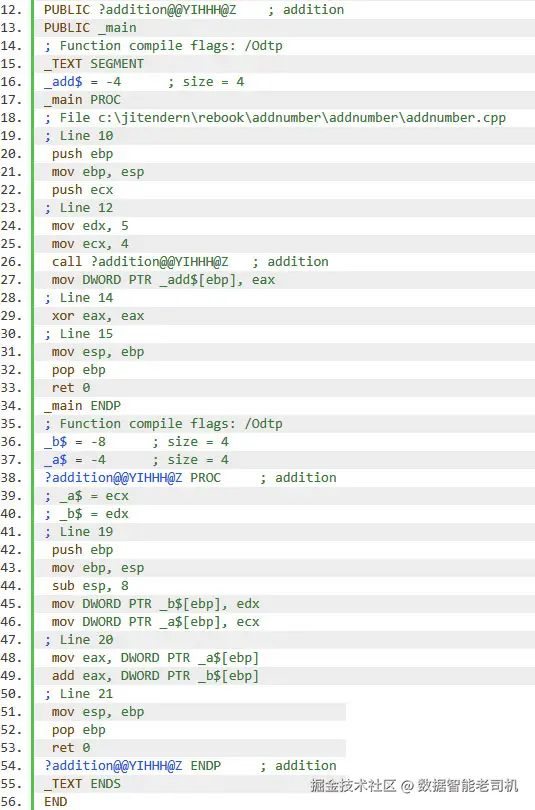

下面我们来看看生成的 AddNumber-FASTCALL.asm，内容如下：


让我们按照与其他调用约定相同的顺序来分析汇编代码。

在第 20–21 行的函数序言指令，是一系列用于函数启动的指令。
在第 22 行的 PUSH ECX 与之前相同，并不是为了保存 ECX 寄存器的值，而是在栈上为局部变量 add 分配 4 个字节的空间。
局部变量 add 可通过宏 _add$ 访问，其值等于 -4，因此可以通过 [EBP-0x4] 来访问该变量。

从第 24 行开始，我们将看到一种不同的参数传递方式。回顾 FASTCALL 的要点：

  • 最初的参数不再压入栈中，而是通过寄存器传递。前两个（或三个）参数分别传递到 EDX、ECX（或 EAX）寄存器中。
  • 超出部分的参数仍按从右到左的顺序压入栈中。

在这里需要注意的是，第 24–25 行中，实参 5 被移入 EDX，实参 4 被移入 ECX；随后在第 26 行调用 addition 函数。
在 addition 函数执行过程中，第 45–49 行可见，寄存在 EDX、ECX 中的参数被推送到栈上，以供后续处理。

在调用约定上，调用者负责清理栈空间。
由于实参已通过寄存器传递，因此调用时无需向栈中压入参数，也就无需清理栈。

函数返回值仍通过 EAX 寄存器传递，这与前面讨论的两种调用约定一致。
在第 26 行调用 addition 函数后，其返回值存入 EAX，然后在第 27 行通过以下指令将其存回局部变量 add 的栈空间：

mov DWORD PTR _add$[ebp], eax

同样，main 函数返回 0，是在第 29 行通过 xor eax, eax 指令实现的。

结论

本章我们介绍了三种主要的 C/C++ 调用约定：CDECL、STDCALL 和 FASTCALL。

  • 在 CDECL 和 STDCALL 中，参数均按从右到左顺序压入栈中，函数返回值通过 EAX 寄存器传递；区别在于 CDECL 由调用者清理栈，而 STDCALL 由被调用者清理栈。
  • 在 FASTCALL 中，前几个参数通过寄存器传递，剩余参数才压入栈；函数返回值仍通过 EAX 传递，调用者负责清理栈（如有需要）。

下一章，我们将结合 C/C++ 源代码编译，进一步理解汇编输出。
