实现逆向工程——Printf 程序的逆向工程模式每当我们编写程序时，都会使用 printf 函数在输出屏幕上打印各种信息

每当我们编写程序时，都会使用 printf 函数在输出屏幕上打印各种信息。这些信息可能是面向程序最终用户的提示，也可能是调试用途的日志，或者是一条简单的欢迎消息。恶意软件或病毒编写者也遵循同样的逻辑：程序中会使用 printf 来输出他们需要的信息。因此，作为逆向工程师，在分析任何以病毒或恶意软件形式存在的程序时，都应当了解其 printf 调用模式。大多数病毒或恶意软件在编写时，会打印一些字符串供其自身用途或用来触发目标行为。

因此，理解那些使用 printf 在控制台打印消息的程序是非常重要的。同时，我们还将讨论 printf 在不同变量类型上的使用方式。不同类型的变量在内存中占用的空间各不相同，这也是一个有趣的知识点。本章选取几个使用 printf 打印整数、浮点数和字符的 C/C++ 程序，分别进行逆向分析，以便掌握 printf 程序的汇编模式。

结构

本章将包含以下内容：

printf 打印整数时的汇编模式
printf 打印浮点数时的汇编模式
printf 打印字符时的汇编模式

目标

通过学习本章，你将能够：

理解在包含 printf 调用的程序中，代码优化前后汇编的差异；
掌握整数、浮点和字符变量在内存中的存储方式；
了解浮点变量相较于整数或字符在处理上的不同之处，并通过具体示例进行说明。

使用 `printf` 打印整数

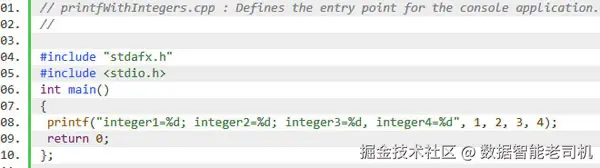

在下面这个简单的 C/C++ 代码示例中，我们将在控制台上打印 4 个整数，演示如何使用 printf 输出整数值。

无优化的 `printf` 打印整数

在 x86 平台上，使用 MSVC 编译器在无优化模式下编译此代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）的环境，然后使用如下开关编译代码：

/Fa：指定输出的汇编列表文件名
/Fe：指定生成的可执行文件名

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd C:\JitenderN\REBook\printfWithIntegers\printfWithIntegers

cl printfWithIntegers.cpp /FaPrintfWithIntegers.asm /FePrintfWithIntegers.exe

下面是运行上述命令后的输出：

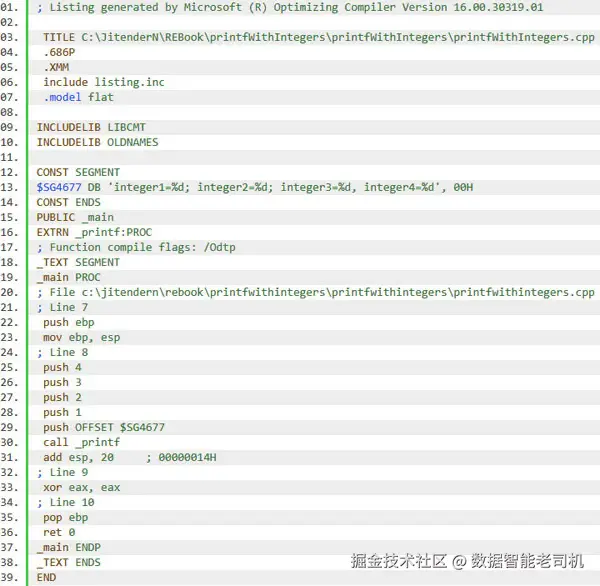

生成的汇编代码如下：

正如我们在第 6 章“基本代码的逆向工程模式”中已讨论过汇编代码的前几条指令，下面从第 12 行开始分析。

▼第 12–14 行

CONST SEGMENT
$SG4677 DB 'integer1=%d; integer2=%d; integer3=%d, integer4=%d', 00H
CONST ENDS

这是内存中常量段（CONST SEGMENT）的开始和结束，段内定义了字符串常量 $SG4677。链接器会将 CONST SEGMENT 重命名为 .rdata，可以使用任何调试器导出该段来查看字符串常量。例如，在 x32dbg 中，你可以这样查看：

▼第 15 行

PUBLIC _main

所有函数名在汇编中都以下划线开头。main 函数被标记为公共（public），意味着可以被其他模块访问。

▼第 16 行

EXTRN _printf:PROC

EXTRN 指令用于声明外部符号，此处声明了名为 _printf 的外部过程（procedure）。
小贴士：EXTRN 的语法为 标签:类型，其中标签可以是变量或函数，类型可选项如下表所示：

类型	含义
BYTE	8 位变量
WORD	16 位变量
DWORD	32 位变量
QWORD	64 位变量
PROC	过程（函数）

▼第 18–19 行

_TEXT SEGMENT
_main PROC

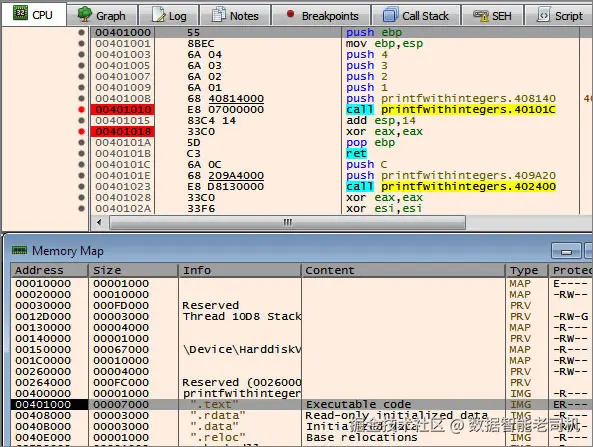

这两行标志 _TEXT 段（即代码段）的开始，以及 main 过程的起始位置。在 x32dbg 调试器中，可以看到 printfWithIntegers.exe 的 .text 段从地址 0x00401000 开始，而 main 函数的汇编代码也从该地址处开始。

▼第 20–23 行

; File c:\jitendern\rebook\helloworld\helloworld\helloworld.cpp
; Line 8
push ebp
mov ebp, esp

与之前相同，注释说明了对应的 C/C++ 源文件路径及源代码行号。接着 push ebp 和 mov ebp, esp 构成 main 函数的序言。

▼第 25–30 行

push 4
push 3
push 2
push 1
push OFFSET $SG4677
call _printf

从这里开始，就有趣了。所有传给 printf 的参数都以相反的顺序压入栈中，每个参数类型都是整数。在 32 位环境下，每个整数占用 4 个字节。要了解执行时栈的状态，可以在 x32dbg 调试器中，在调用 printf 的那一行设置断点。程序运行至断点时，查看栈内容，就能直观地看到各个参数是如何被依次压入栈中的。

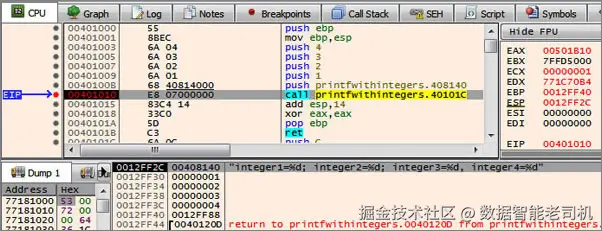

我们可以看到，整数 4 第一个被压入栈中，随后依次是 3、2 和 1。以下是在断点处栈状态的说明：

0012FF2C  00408140  "integer1=%d; integer2=%d; integer3=%d, integer4=%d"
0012FF30  00000001  第 1 个 int 类型参数已压入栈
0012FF34  00000002  第 2 个 int 类型参数已压入栈
0012FF38  00000003  第 3 个 int 类型参数已压入栈
0012FF3C  00000004  第 4 个 int 类型参数已压入栈

在地址 0x0012FF2C 处，常量字符串的指针（0x00408140）被压入栈中。可以在 x32dbg 中转储该地址来查看字符串常量 $SG4677。

当所有参数都压入栈后，通过以下指令调用 printf 函数：
▼第 30 行

call _printf

这将执行 printf 函数，函数执行完毕后，指令指针会返回到调用者处。

▼第 31 行

add esp, 20    ; 00000014H

由于我们使用的是 CDECL 调用约定，调用者负责清理栈空间。因此，从 printf 返回后，执行 add esp, 20 将栈指针 ESP 向上移动 0x20（32）字节，以清理之前压入的参数。

这 20 字节的计算方法为：4 个整数参数各占 4 字节，加上 1 个指向常量字符串的指针同样占 4 字节，总共 5 × 4 = 20 字节（十六进制为 00000014H）。

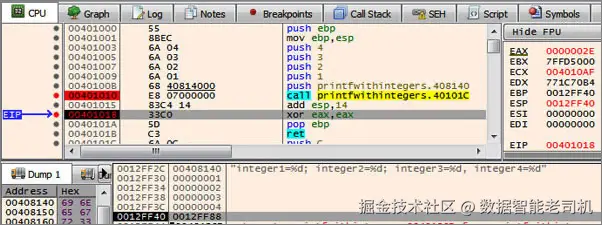

接下来，我们来观察栈上残留的“垃圾”数据。为了理解这一点，可以在 add esp, 20 之后的下一条指令处设置断点，此时在栈上会看到类似以下内容：

调用者按照 CDECL 调用约定负责清理栈空间，通过 add esp, 20 指令将 ESP 向上移动 20 字节来完成这一操作。如图所示，ESP 被恢复到 0x0012FF40，但所有参数及指向常量字符串的指针依然留在栈上，这些值并未被清零或删除。在 ESP 之上的所有内容都不再有意义，成为“垃圾”。

▼第 34–39 行

; Line 9
xor eax, eax
; Line 10
pop ebp
ret 0
_main ENDP
_TEXT ENDS
END

其余指令与前面各章讨论的相同：main 函数通过将 EAX 清零来返回 0；END 语句标志程序结束。

启用优化的 `printf` 打印整数

在 x86 平台上使用 /Ox 开关编译带优化的代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）环境，然后使用如下开关编译代码：

/Ox：启用最高级别优化
/Fa：指定输出的汇编列表文件名
/Fe：指定生成的可执行文件名

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd C:\JitenderN\REBook\printfWithIntegers\printfWithIntegers

cl printfWithIntegers.cpp /FaPrintfWithIntegers-Optimized.asm /Ox /FePrintfWithIntegers-Optimized.exe

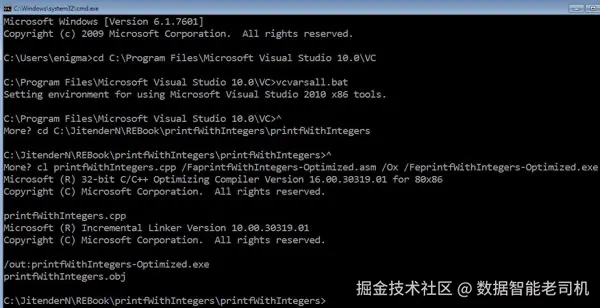

下面是运行上述命令后的输出：

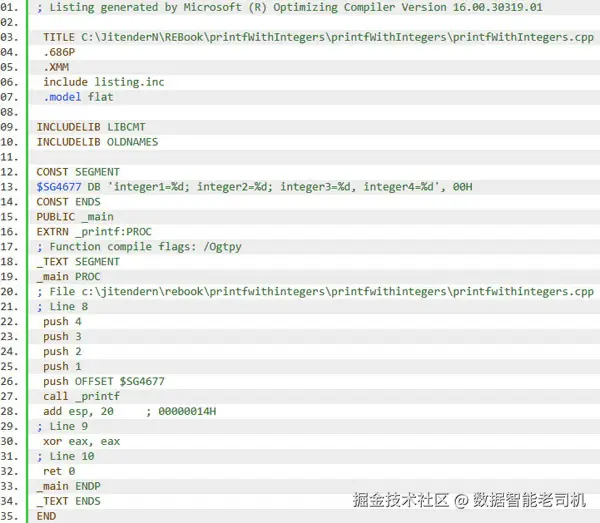

生成的汇编代码如下：

在优化后的代码中，所有内容都保持不变，唯独编译器移除了主函数的序言和尾序代码，以减少资源消耗。

使用 `printf` 打印浮点数

大多数计算使用整数完成，但在精度要求较高的场景下，浮点数发挥着重要作用。早期的 x86 处理器家族配备了用于浮点运算的数学协处理器；后来，这一功能被集成到了微处理器内部。该集成单元用于处理浮点数，称为浮点运算单元（FPU）。要支持浮点数运算，需要满足两点：

必须有空间存储浮点数；
必须有指令来处理并对浮点数进行运算。

在存储方面，FPU 拥有 8 个寄存器，组成一个栈结构（从 ST0 到 ST7），因此也被称为 “x87 寄存器堆栈” 或简称 “x87 栈”。用于浮点运算的指令统称为 “x87 指令集”。

浮点数通常分为两类：float 类型占 32 位，double 类型占 64 位。为了获得更高的运算精度，FPU 的栈寄存器宽度为 80 位。接下来，我们将通过一个简单的 C/C++ 示例，使用 printf 在控制台上打印两个浮点数，以便观察其汇编模式。

无优化的 `printf` 打印浮点数

在同一台 x86 Windows 机器上，使用 MSVC 编译器在无优化模式下编译此代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）的环境，然后使用如下开关编译代码：

/Fa：指定输出的汇编列表文件名
/Fe：指定生成的可执行文件名

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd C:\JitenderN\REBook\printfWithFloat\printfWithFloat

cl printfWithFloat.cpp /FaPrintfWithFloat.asm /FePrintfWithFloat.exe

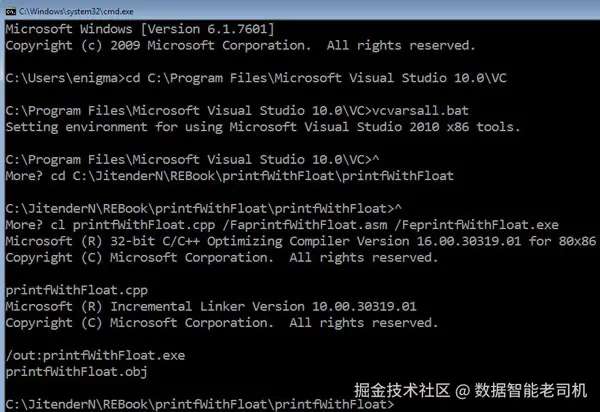

下面是运行上述命令后的输出：

生成的汇编代码如下：

让我们逐行分析生成的汇编代码：

▼第 1–10 行

; Listing generated by Microsoft (R) Optimizing Compiler Version 16.00.30319.01
TITLE C:\JitenderN\REBook\printfWithFloat\printfWithFloat\printfWithFloat.cpp
.686P
.XMM
include listing.inc
.model flat
INCLUDELIB LIBCMT
INCLUDELIB OLDNAMES

前面章节已经讨论过这些指令，此处不再赘述。

▼第 12–14 行

CONST SEGMENT
$SG4677 DB 'float1=%f, float2=%f', 00H
CONST ENDS

这是由链接器命名为 .rdata 的常量段（CONST SEGMENT）开始和结束标记。编译器使用 $SG4677 作为该字符串常量的内部名称。DB（Define Byte）用于定义字节数据，字符串以空字符（00H）结尾。可以通过导出 .rdata 段来查看该常量字符串。

▼第 15–16 行

PUBLIC __real@3ff0000000000000
PUBLIC __real@40011eb851eb851f

浮点数在二进制中有标准化的表示格式。本例中，编译器将两个双精度常量（分别对应十进制的 1.0 和 2.2）声明为公共符号，名称中即包含了它们的 IEEE 754 二进制编码。

浮点数有三种主要的存储格式：

REAL4：32 位，单精度（short real 或 single precision）
REAL8：64 位，双精度（long real 或 double precision）
REAL10：80 位，扩展精度（temporary real 或 extended precision）

它们各自的数据布局格式如下：

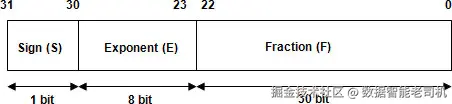

REAL4（IEEE 754 单精度）的二进制格式：
- 1 位符号
- 8 位指数（偏移量 127）
- 23 位尾数（有效数字），隐含最高位为 1
REAL8（IEEE 754 双精度）的二进制格式：
- 1 位符号
- 11 位指数（偏移量 1023）
- 52 位尾数，隐含最高位为 1
REAL10（x87 80 位扩展精度）的二进制格式：
- 1 位符号
- 15 位指数（偏移量 16383）
- 1 位显式整型位（整数部分）
- 63 位尾数（有效数字）

以上格式使得浮点运算在硬件层面保持一致性和可移植性。

其中：

S = 符号位（0 表示正数，1 表示负数）
E = 指数位
F = 尾数的有效数字位

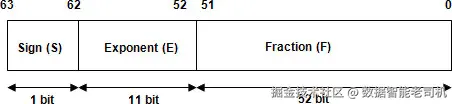

REAL8 的格式如下：

REAL10（扩展精度）的格式如下：

[15 位指数][1 位整数部分][63 位尾数]

符号位 S（与前同）
指数位 E：15 位，偏移量 16383
整数位 I：1 位，显式存储最高有效位
尾数位 F：63 位，表示小数部分
此结构确保 80 位扩展精度浮点数的高精度表示。

为简洁易懂起见，我们将不详细讨论各个格式。牢记我们代码中使用的是 REAL8（64 位双精度实数）格式，我们来看以下指令：

PUBLIC __real@3ff0000000000000
PUBLIC __real@40011eb851eb851f

PUBLIC 指令用于将变量声明为公共符号，使其可被其他模块访问。__real 表示实数格式，后面跟着的是我们函数参数的十六进制表示。下面我们使用在线转换工具（gregstoll.com/~gregstoll/…）将这两个十六进制值转换成浮点数：

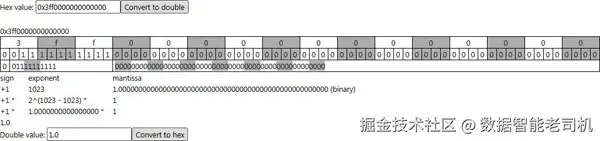

这个十六进制值 3ff0000000000000 相当于我们在 C/C++ 代码中 float1（1.0）参数的值。

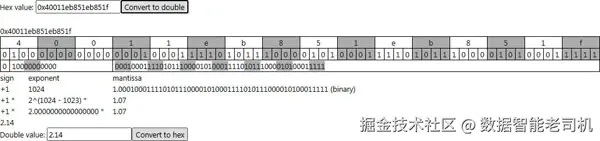

这个十六进制值 40011eb851eb851f 对应于我们 C/C++ 代码中的 float2（2.14）参数。

▼第 17 行

PUBLIC _main

将 main 函数声明为公共函数，使其可被其他模块访问。

▼第 18–20 行

EXTRN _printf:PROC
EXTRN __fltused:DWORD
; COMDAT __real@3ff0000000000000

EXTRN 指令声明外部符号，此处包括 printf 函数和 __fltused（用于浮点）。所有函数名以下划线开头。

▼第 22–29 行

CONST SEGMENT
__real@3ff0000000000000 DQ 03ff0000000000000r  ; 1
CONST ENDS
; COMDAT __real@40011eb851eb851f
CONST SEGMENT
__real@40011eb851eb851f DQ 040011eb851eb851fr  ; 2.14
; Function compile flags: /Odtp
CONST ENDS

这是常量段（由链接器重命名为 .rdata）的开始和结束。在该段内存储了函数的浮点参数：1.0 和 2.14。由于 x86 是小端（Little-Endian）存储，十六进制 40011eb851eb851f 会以字节序列 1F 85 EB 51 B8 1E 01 40 保存在 .rdata 段（在 x32dbg 的地址 0x0040C158 可见）。如果你在 .rdata 段看到其他浮点符号，不要着急，接下来的指令会说明它们的用途。

▼第 30–34 行

_TEXT SEGMENT
_main PROC
; Line 7
push ebp
mov ebp, esp

在文本段（TEXT segment）中，main 过程以函数序言开始。

▼第 36 行

sub esp, 8

在栈上为 main 函数的局部变量分配 8 字节空间，此处用于存放传给 printf 的第三个参数（2.14）。

▼第 37 行

fld QWORD PTR __real@40011eb851eb851f

FLD 表示“浮点加载”（Floating Point Load），该指令会将指定的 64 位浮点常量压入 FPU 寄存器堆栈（从 ST0 到 ST7）。你可以在调试器中分别观察执行该指令前后的 FPU 栈状态。

小贴士：
可以在 main 开始处设置断点，方法是滚动到 .text 段的顶部，找到与 printfWithFloat.asm 中相同的指令序列，设置断点后就可以逐条单步运行这些指令了。

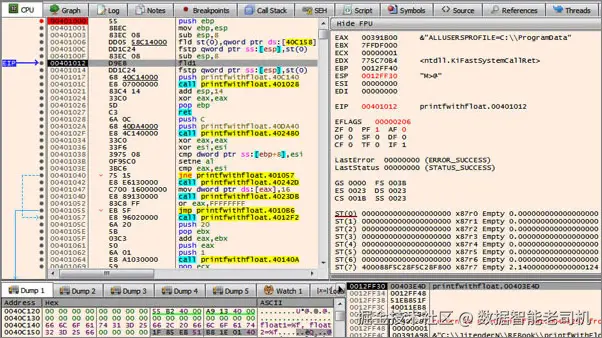

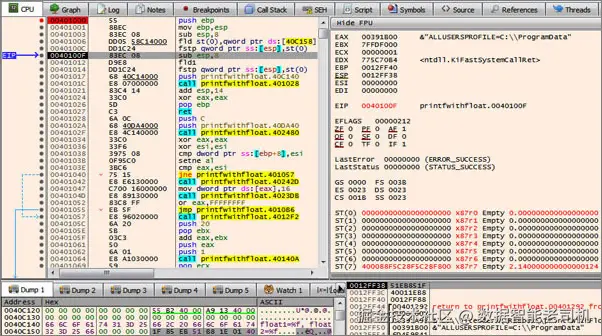

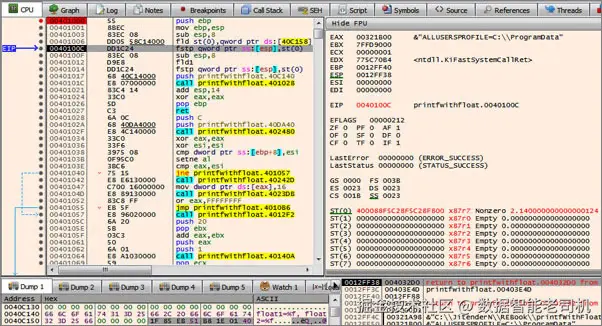

指令执行后：

▼第 38 行

fstp QWORD PTR [esp]

FSTP 表示浮点存储并弹出（Floating Point Store and POP）。该指令将 FPU 寄存器堆栈顶（ST0）中的浮点值存储到栈顶地址 [esp] 所指向的内存位置，然后从 ST0 中弹出该值。

▼第 39 行

sub esp, 8

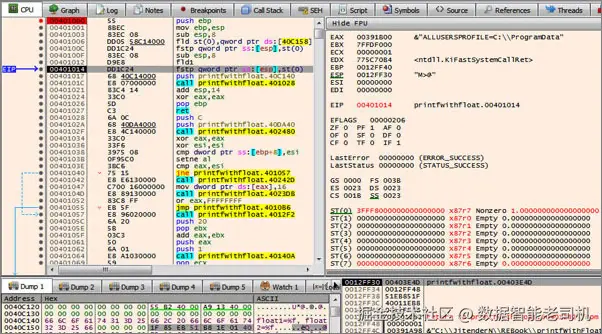

再次在栈上为 main 函数的局部变量分配 8 字节空间，此处用于存放传给 printf 函数的第二个参数（1.0）。下面是在 x32dbg 中的查看效果：

▼第 40 行

fld1

此指令将浮点常量 1.0 加载到 FPU 寄存器堆栈的栈顶（ST0）。

▼第 41 行

fstp QWORD PTR [esp]

FSTP 表示浮点存储并弹出（Floating Point Store and POP），它将 FPU 寄存器堆栈顶（ST0）中的浮点值（此处为 1.0）存储到栈顶地址 [esp] 所指向的内存位置，然后从 ST0 中弹出该值。

▼第 42 行

push OFFSET $SG4677

现在，在调用 printf 函数之前，需要将字符串常量压入栈中。这条 PUSH 指令就是将字符串常量 $SG4677 的地址压入栈中。

▼第 43 行

call _printf

在执行 CALL _printf 之前，所有 printf 的参数都已按顺序压入栈中。执行此指令后，两个浮点值将被打印到控制台。

▼第 44 行

add esp, 20    ; 00000014H

由于遵循 CDECL 调用约定，调用者负责清理栈空间。从 printf 返回后，main 通过将 ESP 增加 20 字节来清理栈：

4 字节用于字符串常量指针
8 字节用于存放 1.0 的 80 位（按 8 字节对齐）
8 字节用于存放 2.14 的 80 位（按 8 字节对齐）

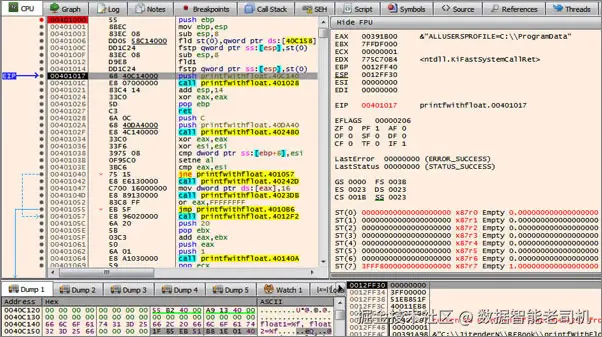

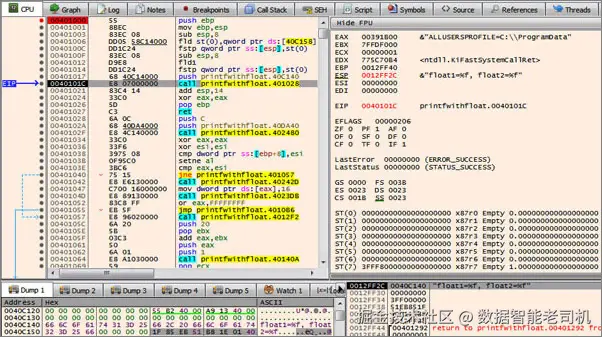

在执行此 add 指令前，你可以在 x32dbg 中看到如下栈布局：

小贴士：要直接跳到 add 指令处，可以使用“Step Over”执行完 printf 调用；或者在 add esp, 20 那一行设置断点，让程序在此处暂停。

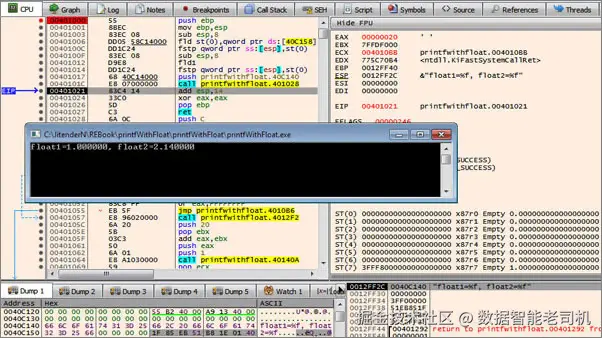

在执行此指令之后：

▼第 45–52 行

; Line 9
xor eax, eax
; Line 10
pop ebp
ret 0
_main ENDP
_TEXT ENDS
END

剩余指令将 EAX 置零，因为在 C/C++ 代码中 main 返回 0。最后通过函数尾序结束 main、关闭 _TEXT 段并结束程序。

启用优化的 `printf` 打印浮点数

使用 MSVC 编译器的 /Ox 开关在 x86 平台上编译带优化的代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）环境，然后使用如下开关编译代码：

/Ox：启用最高级别优化
/Fa：指定输出的汇编列表文件名
/Fe：指定生成的可执行文件名

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd C:\JitenderN\REBook\printfWithFloat\printfWithFloat

cl printfWithFloat.cpp /FaPrintfWithFloat-Optimized.asm /Ox /FePrintfWithFloat-Optimized.exe

下面是运行上述命令后的输出：

生成的汇编代码如下：

列表中的所有指令都与之前相同，唯独第 33 行发生了变化。由于启用了优化，函数的序言和尾序代码被移除，下面我们详细说明这一部分。

▼第 33 行

fld QWORD PTR __real@40011eb851eb851f

此指令与之前相同，将浮点值 2.14 压入 FPU 寄存器堆栈的栈顶（ST0）。

▼第 34 行

sub esp, 16    ; 00000010H

在未优化代码中，sub esp,8 被调用两次，用于分别为两个浮点局部变量分配栈空间。但在优化模式下，编译器将它们合并为一次性从 ESP 中减去 16 字节，以同时为 1.0 和 2.14 分配 8+8 字节。

▼第 35 行

fstp QWORD PTR [esp+8]

将 FPU 栈顶（ST0）的浮点值 2.14 存储到 [esp+8] 所指向的内存，然后将该值从 ST0 弹出。

▼第 36 行

fld1

同前，它将浮点常量 1.0 加载到 FPU 栈顶（ST0）。

▼第 37 行

fstp QWORD PTR [esp]

将 FPU 栈顶（ST0）的浮点值 1.0 存储到 [esp] 所指向的内存，然后将该值从 ST0 弹出。

▼第 38–39 行

push OFFSET $SG4677
call _printf

将字符串常量的地址压入栈中，并调用 printf 函数。

▼第 40–47 行

add esp, 20    ; 00000014H
; Line 9
xor eax, eax
; Line 10
ret 0
_main ENDP
_TEXT ENDS
END

根据 CDECL 调用约定，调用者负责清理栈空间，即通过 add esp,20 恢复 ESP。剩余指令通过 xor eax,eax 将 EAX 清零以返回 0，并结束 main 过程、文本段和程序。

使用 `printf` 打印字符

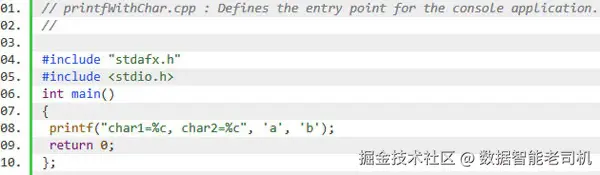

在下面这个简单的 C/C++ 示例中，我们将在控制台上打印两个字符，依然使用 printf 函数。

无优化的 `printf` 打印字符

/Fa：指定输出的汇编列表文件名
/Fe：指定生成的可执行文件名

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd C:\JitenderN\REBook\printfWithChar\printfWithChar

cl printfWithChar.cpp /FaPrintfWithChar.asm /FePrintfWithChar.exe

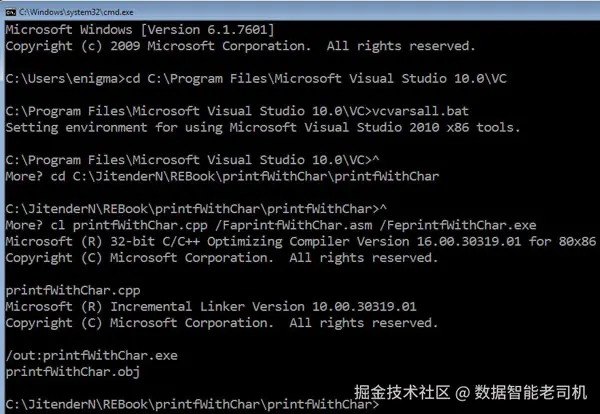

下面是运行上述命令后的输出：

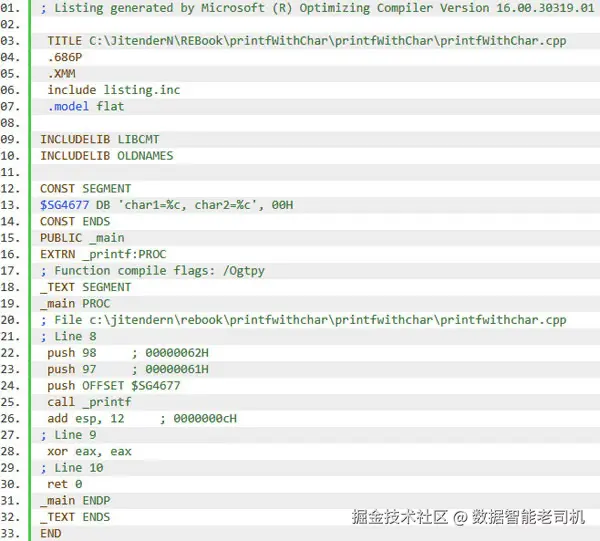

生成的汇编代码如下：

大部分汇编清单的内容在前面已有讨论，这里从第 25 行开始。

▼第 25–28 行

push 98      ; 00000062H
push 97      ; 00000061H
push OFFSET $SG4677
call _printf

在调用 printf 函数之前，先将三个参数依次压入栈中：

push 98：98 是字符 'b' 的 ASCII 码，十六进制为 62H。
push 97：97 是字符 'a' 的 ASCII 码，十六进制为 61H。
push OFFSET $SG4677：将字符串常量 $SG4677 的地址压入栈中，该常量在 CONST SEGMENT 中定义。

在执行 call _printf 之前，可以在 x32dbg 中对这行设置断点，查看栈的状态，以确认各参数的顺序和数值。

[esp] 00408140 —— 保存了常量字符串 $SG4677 的地址，对应内容为 "char1=%c, char2=%c"
[esp+4] 00000061 —— 第一个字符参数 'a' 的 ASCII 码 0x61，被 PUSH 到栈上
[esp+8] 00000062 —— 第二个字符参数 'b' 的 ASCII 码 0x62，被 PUSH 到栈上
[esp+C] 0012FF88 —— 存放调用前的旧 EBP 值
[esp+10] 00401209 —— CALL 返回地址，从 printfWithChar.00401000 返回到 printfWithChar.00401209

CALL 返回后，按照 CDECL 调用约定，调用者通过执行 ADD ESP, 12 清理栈空间。接着，main 函数通过 xor eax, eax 将 EAX 清零以返回 0（函数返回值保存在 EAX 中）。

启用优化的 `printf` 打印字符

使用 MSVC 编译器的 /Ox 开关在 x86 平台上编译带优化的代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）的环境，然后使用如下开关编译代码：

/Ox：启用最大优化
/Fa：指定输出的汇编列表文件名
/Fe：指定生成的可执行文件名

cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat

cd C:\JitenderN\REBook\printfWithChar\printfWithChar

cl printfWithChar.cpp /FaPrintfWithChar-Optimized.asm /Ox /FePrintfWithChar-Optimized.exe

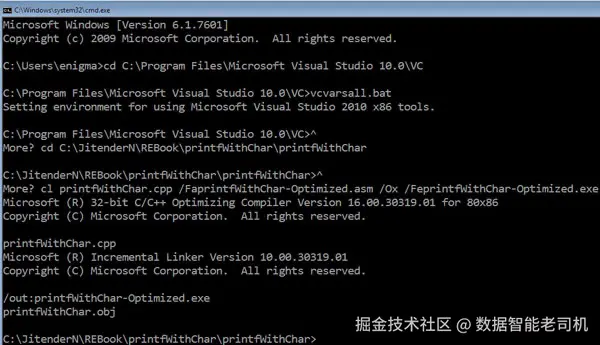

下面是运行上述命令后的输出：

生成的汇编代码如下：

在优化后的代码中，除了省略了函数的序言和尾序外，其余部分完全相同。

结论

在本章中，我们学习了如何对包含 printf 调用的程序或应用进行逆向工程。同时讨论了在这些程序中进行代码优化的概念，并讲解了整数、浮点和字符变量在内存中的存储方式。浮点变量的处理方式与整数或字符有所不同。下一章，我们将探讨指针及其在逆向工程中的处理方法。
