在本章中，我们将编写一些小片段的代码并进行编译，以理解汇编输出。我们将逐步跟随汇编代码中的指令，理解从汇编角度的代码执行流程。
在本章对小片段代码进行编译的过程中，我们将在 32 位环境下使用 Microsoft 编译器。所有程序均在 Microsoft Windows 32 位环境中编译。我们还将在分析时启用代码优化。
结构
本章将涵盖以下主题：
- 什么是代码优化
- 理解 C/C++ 程序的汇编模式
- 代码优化的概念
- 用于生成 C/C++ 程序汇编模式的工具
目标
学习本章后，你应能够：
- 理解代码优化及其重要性
- 比较有优化与无优化的汇编代码
什么是代码优化？
优化意味着以最佳方式利用资源。代码优化是指对源代码进行转换，去除不必要的部分，以便在执行时消耗更少的资源（如内存、CPU 等）。当编译器对代码进行优化时，应确保：
- 优化前后的代码含义不变；
- 优化后的代码消耗更少资源；
- 优化过程不会显著影响编译时间。
让我们从一个简单的 C/C++ 程序开始，逐渐过渡到更复杂的程序。这一过程将帮助你理解 C/C++ 应用程序在汇编层面的模式。
空函数

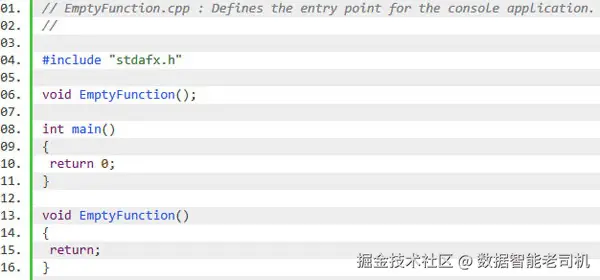

空函数是指不执行任何操作的函数。下面我们在 C/C++ 代码中定义一个空函数 EmptyFunction()：
无优化的空函数
现在，使用 MSVC 编译器（cl.exe）在无优化模式下编译它。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）的环境，然后使用如下开关编译代码：
/Fa：指定输出的汇编列表文件名/Fe：指定生成的可执行文件名
cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat
cd C:\JitenderN\REBook\EmptyFunction\EmptyFunction
cl EmptyFunction.cpp /FaEmptyFunction.asm /FeEmptyFunction.exe

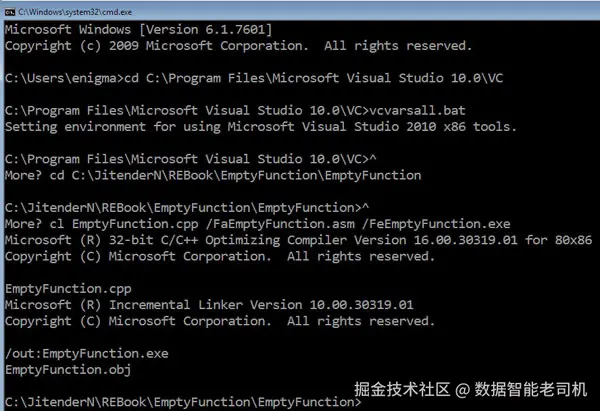

下面是运行上述命令后的输出：

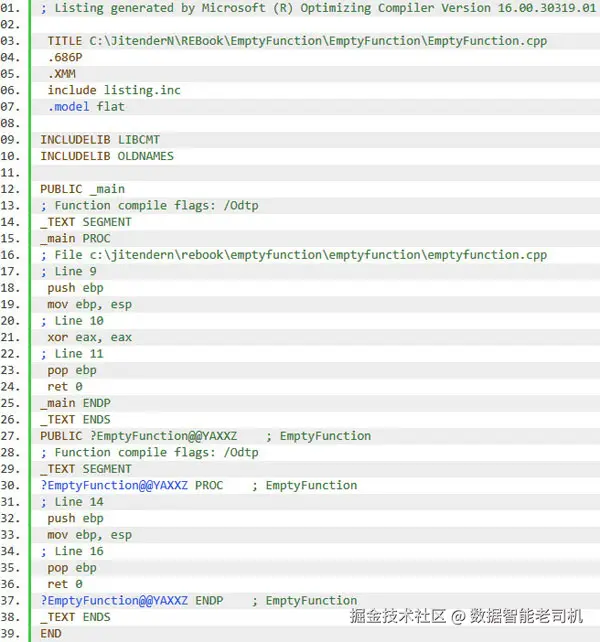

下面是未启用优化时生成的汇编代码：
我们将逐行分析汇编代码，以理解代码模式的含义和工作方式。
▼第 1 行
; Listing generated by Microsoft (R) Optimizing Compiler Version 16.00.30319.01
这一行是注释，因为其以分号开头。该注释说明用于生成汇编代码的编译器是 Microsoft® 32 位 C/C++ 优化编译器 Version 16.00.30319.01（面向 80x86 平台）。编译器本质上将程序从一种语言翻译到另一种语言；而“优化编译器”则在此基础上对代码进行改进，以提升运行效率。
▼第 3 行
TITLE C:\JitenderN\REBook\EmptyFunction\EmptyFunction\EmptyFunction.cpp
TITLE 定义了所编译的 C/C++ 源文件的绝对路径。
▼第 4 行
.686P
此伪指令启用针对 Pentium Pro 处理器的全部指令集扩展（仅适用于 32 位 MASM）。
▼第 5 行
.XMM
此伪指令表示生成的代码需要支持 Streaming SIMD Extensions（流式 SIMD 扩展）指令集的 CPU。
▼第 6 行
include listing.inc

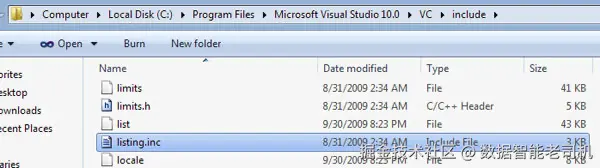

listing.inc 文件包含了一些汇编器宏（macros），用于在汇编语言中实现模块化编程。为了提升性能并保证代码对齐，Visual C++ 并不会将这些宏展开到最终的汇编代码中。你可以在 Visual C++ 的 include 目录下找到该文件。
▼第 7 行
.model flat
这是启用平坦内存模型（flat memory model）的指令。要理解内存模型，需要知道内存访问有三种方式：
- 平坦（Flat） ：非分段内存模型，程序将整个内存视为一个连续的大字节数组。代码、数据和堆栈都位于同一地址空间。
- 分段（Segmented） ：将内存划分为若干“段”（segment），每个段有独立的地址空间。
- 真实模式（Real） ：一种非常古老的内存模型，用于 Intel 8086 处理器。
▼第 9–10 行
INCLUDELIB LIBCMT
INCLUDELIB OLDNAMES

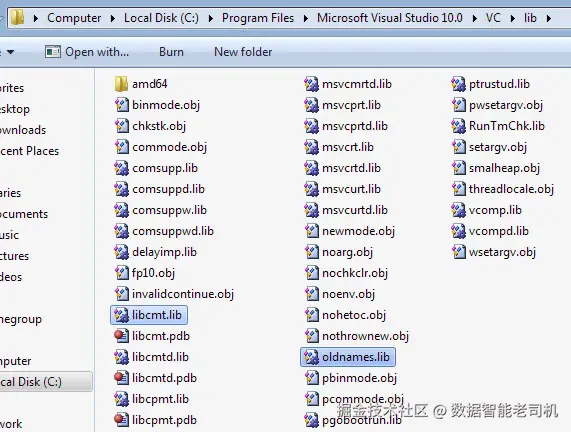

通过 INCLUDELIB 指令，我们将链接位于系统库目录下的 LIBCMT.LIB 和 OLDNAMES.LIB 两个库文件。
▼第 12 行
PUBLIC _main
PUBLIC 是一个指令，用于将名为 _main 的过程声明为公共可见（public）。汇编器指令（directive）可以自动化汇编流程，并提高代码可读性。所有函数名在汇编里都以下划线开头；将 main 标记为公共函数意味着其他模块也能引用它。
▼第 13 行
; Function compile flags: /Odtp
所有注释都以分号开头。这一行说明本代码是使用 /Odtp 开关编译的。
▼第 14 行
_TEXT SEGMENT
这是文本段（text segment，也即代码段）的开始。
▼第 15 行
_main PROC
过程用 PROC 指令开始，必须用 ENDP 结束；在第 25 行可看到 _main ENDP。
▼第 16 行
; File c:\jitendern\rebook\emptyfunction\emptyfunction\emptyfunction.cpp
注释，表明对应的 C/C++ 源文件路径。
▼第 17 行
; Line 9
注释，指出接下来这条汇编指令对应源文件的第 9 行。
▼第 18–19 行
push ebp
mov ebp, esp
这是函数序言（prologue），在函数开始时保存旧的基指针并建立新的基指针。
▼第 20–21 行
; Line 10
xor eax, eax
xor 为异或运算；EAX 寄存器用于存放函数返回值。由于 main 要返回 0，xor eax,eax 会将 EAX 清零。虽然也可以用 mov eax,0，但 xor 的机器码更短（2 字节 vs. 5 字节）。
▼第 22 行
; Line 11
注释，指出下一条指令对应源文件的第 11 行。
▼第 23 行
pop ebp
这是函数尾序（epilogue）的一部分，用于恢复调用前的基指针。
▼第 24 行
ret 0
RET 是返回指令，将指令指针恢复到调用者处。可选的 nBytes 操作数表示在返回后将 ESP 增加的字节数；这里是 0，表示不调整栈指针。
▼第 25–26 行
_main ENDP
_TEXT ENDS
分别标志着 _main 过程的结束和文本段（代码段）的结束。
▼第 27 行
PUBLIC ?EmptyFunction@@YAXXZ ; EmptyFunction
汇编内部使用“修饰名”（decorated name）表示函数：它在函数名后附加调用约定、返回类型、参数列表等信息，帮助链接器在链接时找到正确的符号。这里同样用 PUBLIC 将 EmptyFunction 声明为公共可见。
▼第 28 行
; Function compile flags: /Odtp
同第 13 行，说明该函数同样是以 /Odtp 开关编译的。
▼第 29 行
_TEXT SEGMENT
文本段（代码段）再次开始，用于放置 EmptyFunction 的汇编代码。
▼第 30 行
?EmptyFunction@@YAXXZ PROC ; EmptyFunction
EmptyFunction 过程以 PROC 开始。
▼第 31 行
; Line 15
注释，指出下一条指令对应源文件的第 15 行。
▼第 32–33 行
push ebp
mov ebp, esp
这是 EmptyFunction 的函数序言，作用同前。
▼第 34 行
; Line 16
注释，指出下一条指令对应源文件的第 16 行。
▼第 35 行
pop ebp
EmptyFunction 的函数尾序，恢复基指针。
▼第 36 行
ret 0
因为 EmptyFunction 是空函数，不修改栈指针，直接返回；0 表示 ESP 无需调整。
▼第 37–38 行
?EmptyFunction@@YAXXZ ENDP ; EmptyFunction
_TEXT ENDS
分别标志着 EmptyFunction 过程的结束和文本段的结束。
▼第 39 行
END
END 指令标志着汇编源文件的结束。
启用优化的空函数
现在使用 x86 平台上的 /Ox 开关来编译带优化的代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）的环境，然后使用如下开关编译代码：
/Ox：启用最大优化/Fa：指定输出的汇编列表文件名/Fe：指定生成的可执行文件名
cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat
cd C:\JitenderN\REBook\EmptyFunction\EmptyFunction
cl EmptyFunction.cpp /FaEmptyFunction-Optimized.asm /Ox /FeEmptyFunction-Optimized.exe

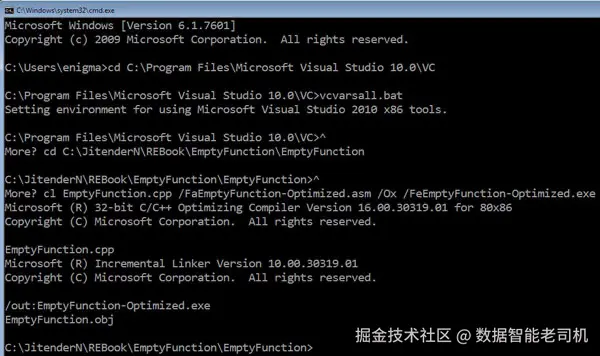

下面是运行上述命令后的输出：

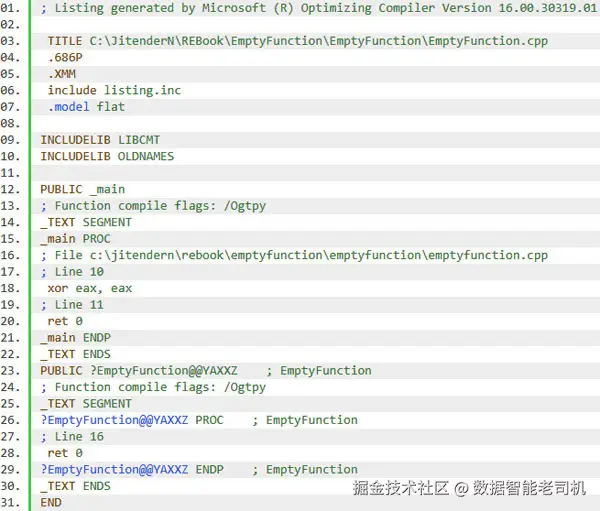

我们得到的汇编代码如下：
正如我们所见，当启用优化后，编译器会去除不必要的指令，而不改变代码的含义。如今的编译器在优化方面表现出色。因此，作为逆向工程师，更应关注代码背后的思路和逻辑，而不是逐行还原源代码；只要理解了逻辑，就能编写相应的原型。
回到这段汇编，可以看到大部分指令与前面分析的内容相同，此处不再重复。我们重点关注与优化相关的指令。
▼第 18 行
xor eax, eax
main 函数通过 xor eax, eax 将 EAX 清零以返回 0，因为 EAX 寄存器用于存放函数的返回值。
▼第 28 行
ret 0
EmptyFunction 只用一条 RET 指令将指令指针返回给调用者。
返回值

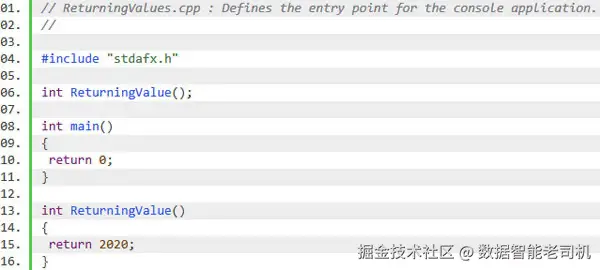

在本节中，我们将在 C/C++ 代码中创建一个函数来返回一个常量值。我们将定义并声明一个 ReturningValue() 函数。
无优化的返回值
在同一台 x86 Windows 机器上，使用 MSVC 编译器在无优化模式下编译此代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）的环境，然后使用如下开关编译代码：
/Fa：指定输出的汇编列表文件名/Fe：指定生成的可执行文件名
cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat
cd C:\JitenderN\REBook\ReturningValue\ReturningValue
cl ReturningValue.cpp /FaReturningValue.asm /FeReturningValue.exe

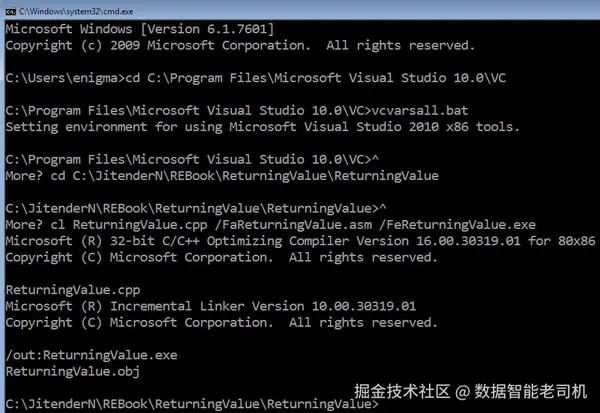

下面是运行上述命令后的输出：

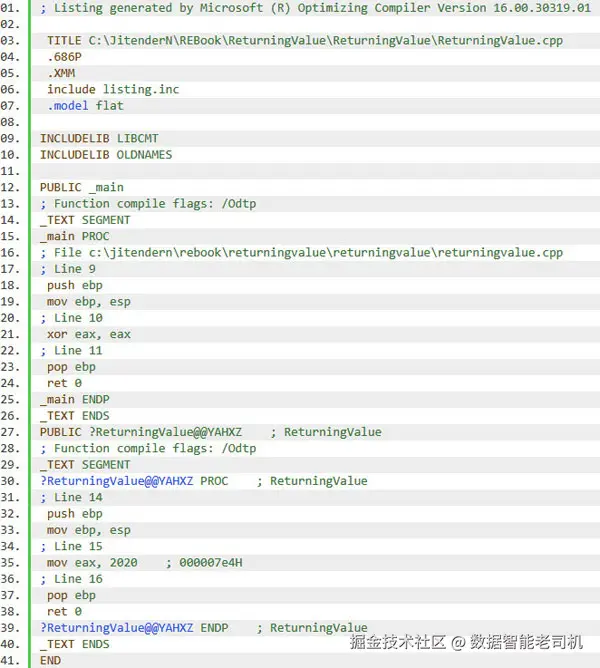

下面是编译后得到的内容：
我们在前面已经讨论了大部分指令，这里只关注主要指令。
▼第 20–24 行
; Line 10
xor eax, eax
; Line 11
pop ebp
ret 0
这是来自 main 函数的指令：先用 xor eax, eax 将 EAX 清零（返回值为 0），然后通过 pop ebp 完成函数尾序，最后 ret 将执行流返回给调用者，调用者即可从 EAX 寄存器中取走返回值。
▼第 34–38 行
; Line 15
mov eax, 2020 ; 000007E4H
; Line 16
pop ebp
ret 0
切换到 ReturningValue 函数：先用 mov eax, 2020 将常量 2020 装入 EAX（函数返回值），然后 pop ebp 进行尾序，最后 ret 将执行流返回给调用者，调用者同样从 EAX 中获取结果。
启用优化的返回值函数
在 x86 平台上，使用 MSVC 编译器的 /Ox 开关编译带优化的代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe 环境，然后使用这些开关编译：
/Ox：启用最大优化/Fa：指定输出的汇编列表文件名/Fe：指定生成的可执行文件名
cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat
cd C:\JitenderN\REBook\ReturningValue\ReturningValue
cl ReturningValue.cpp /FaReturningValue-Optimized.asm /Ox /FeReturningValue-Optimized.exe
下面是运行上述命令后的输出：

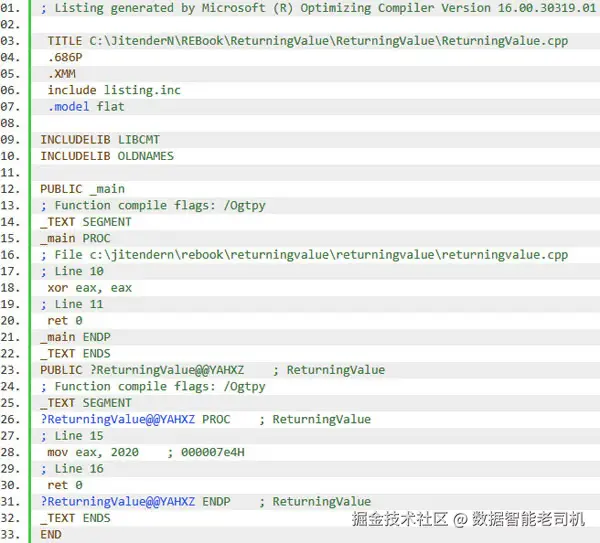

生成的汇编代码如下：
我们可以看到，优化后的代码中所有不必要的指令都已被移除。
主函数只剩下两条指令：
▼第 18、20 行
xor eax, eax
ret 0
先用 xor eax, eax 将 EAX 清零（作为返回值），然后用 ret 指令将指令指针返回给调用者。
ReturningValue 函数同样只剩下两条指令：
▼第 28、30 行
mov eax, 2020 ; 000007E4H
ret 0
mov eax, 2020 将返回值 2020 装入 EAX，ret 指令将指令指针返回给调用者。
基本的 “Hello, World” 程序

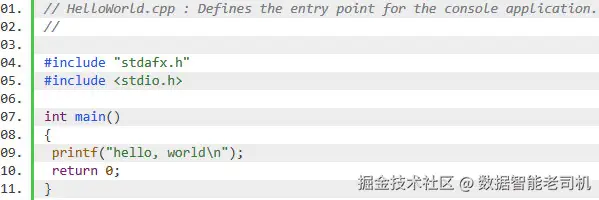

在这个简单的 C/C++ 代码中，我们仅在控制台上打印 “hello, world”，使用的是 printf() 函数。
无优化的基础 “Hello, World” 程序
在 x86 平台上使用 MSVC 编译器在无优化模式下编译此代码。请在 Windows 命令提示符下运行以下命令，先设置 cl.exe（VS 编译器）的环境，然后使用如下开关编译代码：
/Fa：指定输出的汇编列表文件名/Fe：指定生成的可执行文件名
cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat
cd C:\JitenderN\REBook\HelloWorld\HelloWorld
cl HelloWorld.cpp /FaHelloWorld.asm /FeHelloWorld.exe

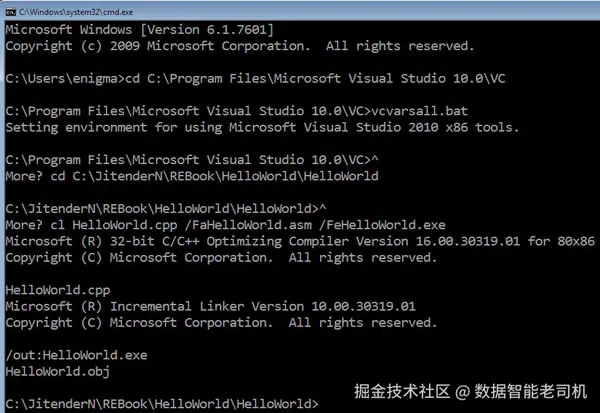

下面是运行上述命令后的输出：

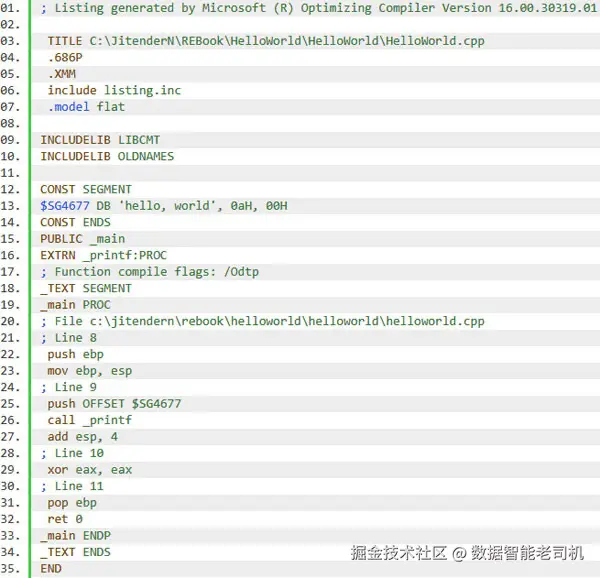

以下是生成的汇编代码，下面我们将进行分析：
▼第 1–10 行
我们在“空函数”章节中已讨论过这部分内容。
▼第 12–14 行
CONST SEGMENT
$SG4677 DB 'hello, world', 0aH, 00H
CONST ENDS

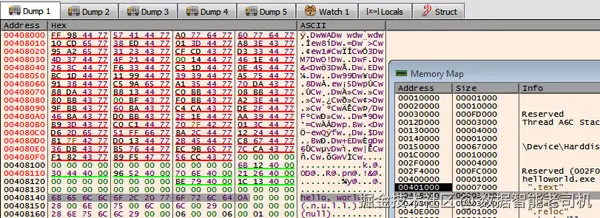

字符串常量（此处为 “hello, world”）被分配到常量段中。CONST SEGMENT 指令用于定义常量段在内存中的起始位置。在我们的示例里，链接器将 CONST SEGMENT 重命名为了 .rdata，可以在调试器中导出查看。下图显示了我们在 x32dbg 中打开编译后生成的 EXE 文件，并使用 CFF Explorer 禁用了地址空间布局随机化（ASLR）。请按照附录中的步骤对 EXE 文件禁用 ASLR，这样每次在调试器中加载该 EXE 时，它都会映射到相同的内存地址。
$SG4677 是编译器为处理该字符串常量而自动生成的内部名称。
DB（Define Byte）用于定义字节数据类型。
'hello, world', 0aH, 00H 则是以空字符结尾的 ASCII 字符串数据。
到 CONST ENDS 时，常量段结束。
▼第 15 行
PUBLIC _main
PUBLIC 指令将 _main 过程声明为公共，可被其他模块访问。
▼第 16 行
EXTRN _printf:PROC
注意：代码放在 .code 段，常量字符串放在 CONST（即链接后的 .rdata）段，非常量数据则放在 .data 段。
EXTRN 指令声明了外部函数，此处为 printf。所有函数名汇编中都以下划线开头。
▼第 18 行
_TEXT SEGMENT
开始 _TEXT 段（代码段），存放 main 函数的汇编代码。
▼第 19 行
_main PROC
main 过程开始。
▼第 20–23 行
; File c:\jitendern\rebook\helloworld\helloworld\helloworld.cpp
; Line 8
push ebp
mov ebp, esp
注释以分号开头，一条注明源文件路径，一条注明对应的源代码行号。紧接着 push ebp 与 mov ebp, esp 构成函数序言。
▼第 25–27 行
push OFFSET $SG4677
call _printf
add esp, 4
调用 printf 前，用 push 将字符串常量地址压入栈；call 指令调用 printf。
printf 返回后，控制流回到 main，此时栈上仍有字符串指针，需要调用者（遵循 CDECL 约定）清理栈，于是执行 add esp, 4，将 ESP 增加 4 字节以移除该指针。32 位程序的指针大小为 4 字节，也可用 pop <寄存器> 来等价地弹出该地址。
▼第 28–29 行
; Line 10
xor eax, eax
main 要返回 0，EAX 寄存器用于存放返回值，因此用 xor eax, eax 将其清零。
▼第 30–32 行
; Line 11
pop ebp
ret 0
pop ebp—函数尾序；ret 0 将指令指针返回给调用者（此处不会调整栈指针，因为为 0）。
▼第 33 行
_main ENDP
关闭 _main 过程。
▼第 34–35 行
_TEXT ENDS
END
结束代码段和汇编源文件。
基本 “Hello, World” 程序（启用优化）
在 x86 平台上，使用 MSVC 编译器的 /Ox 开关启用最大优化，编译命令与前类似：
cd "C:\Program Files\Microsoft Visual Studio 10.0\VC"
vcvarsall.bat
cd C:\JitenderN\REBook\HelloWorld\HelloWorld
cl HelloWorld.cpp /FaHelloWorld-Optimized.asm /Ox /FeHelloWorld-Optimized.exe

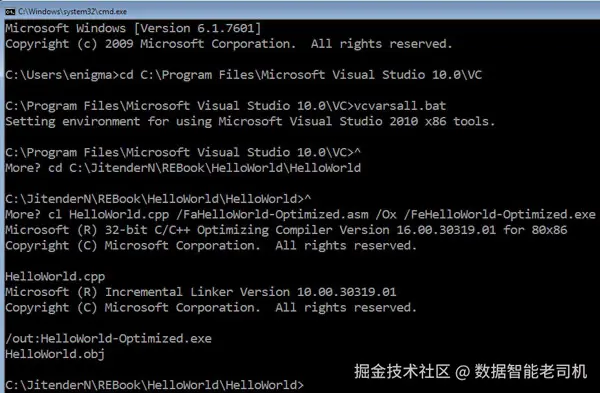

下面是运行上述命令后的输出：

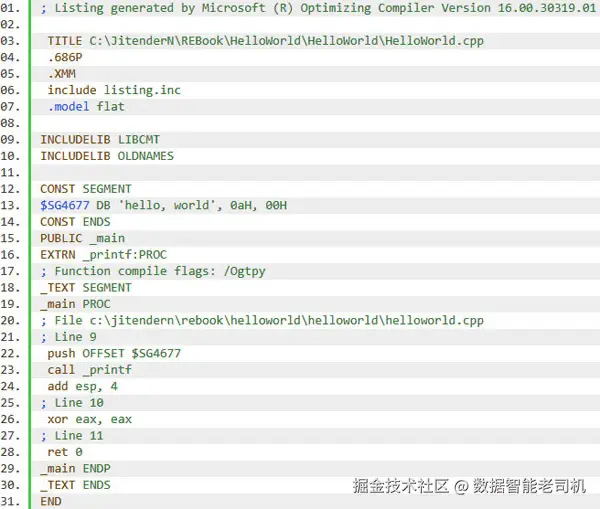

生成的汇编代码如下：
所有代码行与上一节讨论的完全相同。唯一的区别在于，为了减少资源消耗（内存、CPU 等），编译器已移除了函数的序言和尾序代码。其余指令与未优化版本一致。需要注意的是，代码的含义与未优化时完全相同——我们仍然将指向常量字符串的指针压入栈中以调用 printf 函数。printf 执行完毕后，会将控制流返回到 main（调用者），由调用者清理栈并将 EAX 置零，作为返回值。
结论
在本章中，我们理解了代码优化的概念。通过空函数、返回常量值的函数以及打印 “hello, world” 程序的示例，我们比较了优化与未优化代码的汇编清单。下一章，我们将讨论包含 printf 函数的程序的优化策略，并探讨整数、浮点和字符变量在内存中的存储方式。
