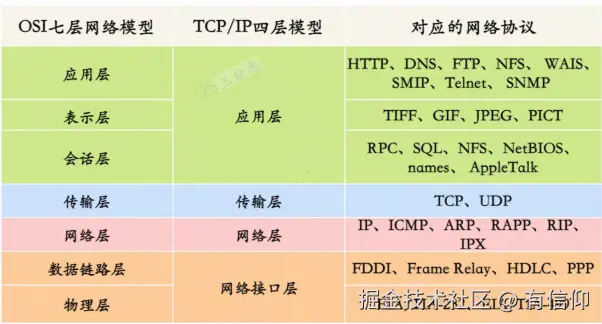

1、TCP/IP四层模型

应用层、传输层、网络层、数据链路层


协议协议作用
应用层HTTP应用之间的通信
传输层TCP实现进程间的通信，TCP头部包含端口号
网络层IP实现主机间的通信，IP头部包含源和目的IP
数据链路层实现设备间的通信，头部包含源和目的MAC地址

2、从浏览器地址栏输入URL到显示主页的过程

  1. DNS 解析：将域名解析成对应的 IP 地址。
  2. TCP连接：与服务器通过三次握手，建立 TCP 连接
  3. 向服务器发送 HTTP 请求
  4. 服务器处理请求，返回HTTp响应
  5. 浏览器解析并渲染页面
  6. 断开连接：TCP 四次挥手，连接结束

应用层协议

HTTP协议

HTTP/1.0,1.1,2.0,3.0的区别

关键需要记住 HTTP/1.0 默认是短连接，可以强制开启，HTTP/1.1 默认长连接，HTTP/2.0 采用多路复用。

HTTP/1.0

  • 默认使用短连接，每次请求都需要建立一个 TCP 连接。它可以设置Connection: keep-alive 这个字段，强制开启长连接。

HTTP/1.1

  • 引入了持久连接，即 TCP 连接默认不关闭，可以被多个请求复用。
  • 分块传输编码，即服务端每产生一块数据，就发送一块，用” 流模式” 取代” 缓存模式”。
  • 管道机制，即在同一个 TCP 连接里面，客户端可以同时发送多个请求。

HTTP/2.0

  • 二进制协议，1.1 版本的头信息是文本（ASCII 编码），数据体可以是文本或者二进制；2.0 中，头信息和数据体都是二进制。
  • 完全多路复用，在一个连接里，客户端和浏览器都可以同时发送多个请求或回应，而且不用按照顺序一一对应。
  • 报头压缩，HTTP 协议不带有状态，每次请求都必须附上所有信息。Http/2.0 引入了头信息压缩机制，使用 gzip 或 compress 压缩后再发送。
  • 服务端推送，允许服务器未经请求，主动向客户端发送资源。

HTTP/3主要有两大变化，传输层基于UDP、使用QUIC保证UDP可靠性。

HTTP/2存在的一些问题，比如重传等等，都是由于TCP本身的特性导致的，所以HTTP/3在QUIC的基础上进行发展而来，QUIC（Quick UDP Connections）直译为快速UDP网络连接，底层使用UDP进行数据传输。

HTTP/3主要有这些特点：

  • 使用UDP作为传输层进行通信
  • 在UDP的基础上QUIC协议保证了HTTP/3的安全性，在传输的过程中就完成了TLS加密握手
  • HTTPS 要建⽴⼀个连接，要花费 6 次交互，先是建⽴三次握⼿，然后是 TLS/1.3 的三次握⼿。QUIC 直接把以往的 TCP 和 TLS/1.3 的 6 次交互合并成了 3 次，减少了交互次数。
  • QUIC 有⾃⼰的⼀套机制可以保证传输的可靠性的。当某个流发⽣丢包时，只会阻塞这个流，其他流不会受到影响。

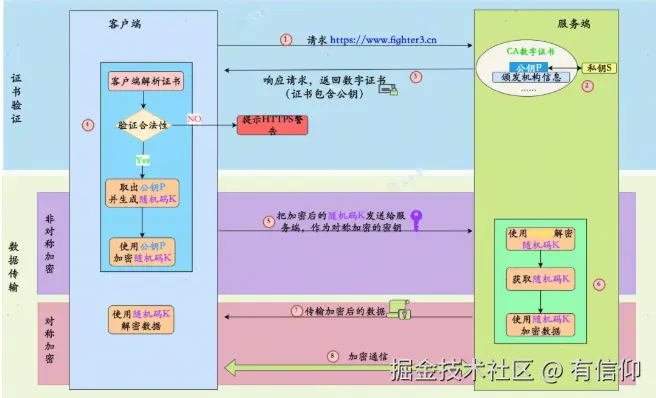

HTTPS建立连接的过程

HTTP是明文传输，有窃听、篡改、仿冒的风险。HTTPS是在HTTP和TCP层之间加了SSL/TLS协议，保证传输通道的安全。

  1. 客户端发起 HTTPS 请求，连接到服务端的 443 端口。
  2. 服务端有一套数字证书（证书内容有公钥、证书颁发机构、失效日期等）。
  3. 服务端将自己的数字证书发送给客户端（公钥在证书里面，私钥由服务器持有）。
  4. 客户端收到数字证书之后，会验证证书的合法性。如果证书验证通过，就会生成一个随机的对称密钥，用证书的公钥加密。
  5. 客户端将公钥加密后的密钥发送到服务器。
  6. 服务器接收到客户端发来的密文密钥之后，用自己之前保留的私钥对其进行非对称解密，解密之后就得到客户端的密钥，然后用客户端密钥对返回数据进行对称加密，酱紫传输的数据都是密文啦。
  7. 服务器将加密后的密文返回到客户端。
  8. 客户端收到后，用自己的密钥对其进行对称解密，得到服务器返回的数据。

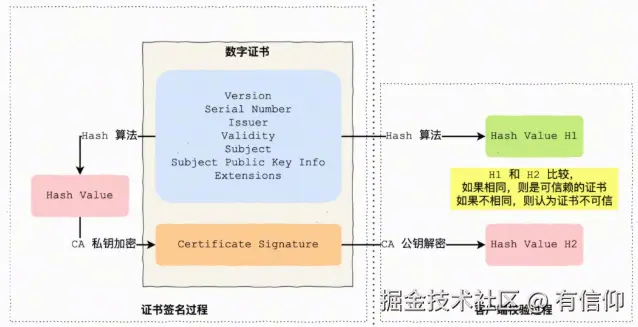

客户端验证证书的过程：

服务端找CA申请证书，CA会生成一个证书，并用自己的私钥对证书进行签名。证书中包含的核心内容是颁发者、有效期、用途、持有者的公钥。

客户端校验证书时，使用CA的公钥验签，就能确保证书没有被篡改。


DNS

DNS解析的过程

域名解析过程

域名解析系统，把域名解析成IP。先根据域名查询本地Hosts文件中是否有配置，如果没有，调用DNS服务器获取IP。

DNS解析服务器是分级的，先请求根服务器获取顶级域名服务器，再请求顶级域名服务器获取权威域名服务器，再获取权限域名服务器。

DNS用的什么协议

DNS解析用的是UDP协议，因为UDP协议性能高，且返回报文小，不会超过UDP报文大小限制（512B）。不过当报文大小超过时，客户端发现UDP返回报文做了截断后，会升级成TCP协议。

DNS服务器的区域传输（主从同步）用的是TCP报文，因为报文比较大。

详细：为什么 DNS 协议使用 UDP？只使用了 UDP 吗？cloud.tencent.com/developer/a…

DNS劫持

DNS劫持又称域名劫持，是指在劫持的网络范围内拦截域名解析的请求，返回假的IP地址或者什么都不做使请求失去响应。

应对方法是使用自己的解析服务器或者是提前在自己的App中将解析好的域名以IP的形式，DNKeeper就是用自己的解析服务器。

WebSocket

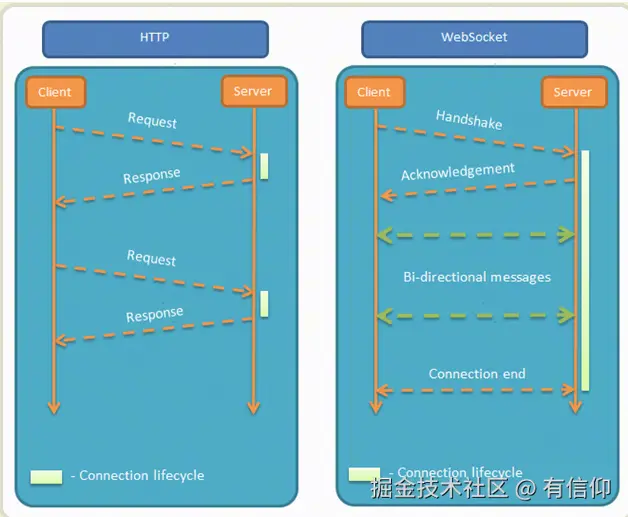

HTTP是请求响应式，WebSocket是全双工，允许服务端主动向客户端发送消息，是基于TCP协议。

WebSocket复用了HTTP的握手通道。具体指的是，客户端通过HTTP请求与WebSocket服务端协商升级协议。协议升级完成后，后续的数据交换则遵照WebSocket的协议。

HTTP协议升级到WebSocket的过程

首先，客户端发起协议升级请求。可以看到，采用的是标准的HTTP报文格式，且只支持GET方法。Header中，Connection: Upgrade，表示要升级协议。

服务端响应协议升级，服务端返回内容如下，状态代码101表示协议切换。到此完成协议升级，后续的数据交互都按照新的协议来。

优点：支持双向通信，更灵活，更高效，可扩展性更好。

  1. 支持双向通信，实时性更强。
  2. 更好的二进制支持。
  3. 较少的控制开销。连接创建后，ws客户端、服务端进行数据交换时，协议控制的数据包头部较小。在不包含头部的情况下，服务端到客户端的包头只有2~10字节（取决于数据包长度），客户端到服务端的的话，需要加上额外的4字节的掩码。而HTTP协议每次通信都需要携带完整的头部。
  4. 支持扩展。ws协议定义了扩展，用户可以扩展协议，或者实现自定义的子协议。（比如支持自定义压缩算法等） image.png

协议升级时，客户端请求头中会传递Sec-WebSocket-Key，服务端响应头中响应Sec-WebSocket-Accept。 主要作用在于提供基础的防护，减少恶意连接、意外连接，比如防止客户端误申请协议升级、服务端不理解ws协议、反向代理等等。不能保证数据安全，如果想保证数据安全，需要使用wss（结合TLS协议）

参考：WebSocket协议：5分钟从入门到精通 www.cnblogs.com/chyingp/p/w…

PING

ping，Packet Internet Groper，是一种因特网包探索器，用于测试网络连接量的程序。Ping 是应用层的一个服务命令， 主要是向特定的目的主机发送 ICMP请求报文，测试目的站是否可达及了解其有关状态。PING的原理就是发送ICMP报文，根据报文响应中的时间戳可计算往返时间。

Cookie和Session

传输层协议

TCP

TCP三次握手和四次挥手

TCP是面向连接的可靠传输，在建立连接时需要进行三次握手，连接断开时需要进行四次挥手。

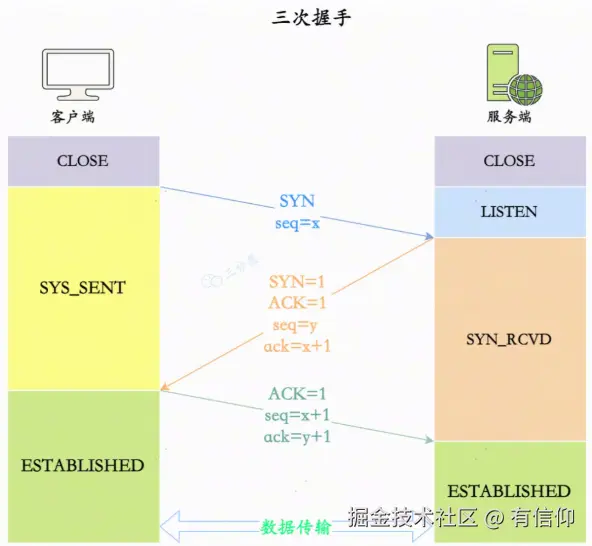

三次握手

一开始，客户端在CLOSE状态，服务端在LISTEN状态（accept阻塞）。客户端发送SYN请求，携带序列号seq=x，然后进入SYS_SENT状态；服务端收到后，发送SYN ACK，ack=x+1，并传递seq=y，然后进入SYN_RCVD状态；客户端收到后，发送应答ACK，ack=y+1，然后客户端和服务端都进入ESTABLISHED状态。

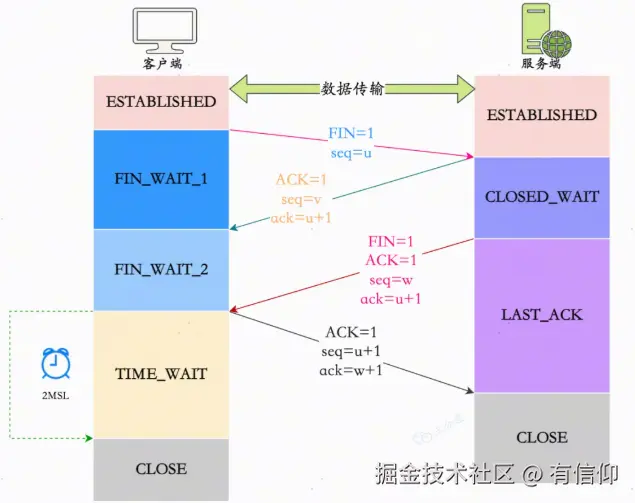

四次挥手

一开始，客户端和服务端都在ESTABLISHED状态，客户端发送FIN请求，携带序列号seq=u，然后进入FIN_WAIT_1；服务端收到后，发送应答ACK，ack=u+1，传递seq=v，然后进入CLOSE_WAIT状态；客户端收到后，状态改为FIN_WAIT_2；等服务端数据发送完成后，服务端发送FIN ACK请求，ack=u+1，seq=w，进入LAST_ACK状态；客户端收到后，发送ACK，ack=w+1,seq=u+1，状态进入TIME_WAIT；服务端收到后，进入CLOSE状态；客户端等2MSL之后，进入CLOSE状态。


半连接队列、SYN Flood

TCP 进入三次握手前，服务端会从 CLOSED 状态变为 LISTEN 状态, 同时在内部创建了两个队列：半连接队列（SYN 队列）和全连接队列（ACCEPT 队列）。半连接队列存放的是三次握手未完成的连接，全连接队列存放的是完成三次握手的连接。服务端发送SYN ACK后，这个连接就放入半连接队列中，当三次握手完成后，会加入全连接队列。

为什么需要半连接队列？

SYN Flood是一种典型的DDos攻击，它在短时间内伪造不存在的IP地址，向服务端发送大量SYN报文，当服务端发送SYN ACK后，它不发送ACK报文，导致服务端的半连接队列爆满，使得正常的连接无法建立。

应对措施：

  • syn cookie：服务器收到SYN后，按照一定的方法计算出一个cookie值作为自己的SYN ACK的序列号，不把连接放到半连接队列中。当收到ACK后，再确认序列号是否正确，正确则建立连接，否则丢弃。
  • SYN Proxy防火墙：防火墙对收到的每一个SYN进行代理和回应，并保持半连接；等发送方将ACK包返回后，再重新构造SYN发送给服务器，建立真正的TCP连接。
为什么客户端要等待2MSL

MSL 是 Maximum Segment Lifetime，报⽂最⼤⽣存时间，它是任何报⽂在⽹络上存在的最⻓时间，超过这个时间报⽂将被丢弃。TIME_WAIT 等待 2 倍的 MSL，⽐较合理的解释是：⽹络中可能存在来⾃发送⽅的数据包，当这些发送⽅的数据包被接收⽅处理后⼜会向对⽅发送响应，所以⼀来⼀回需要等待 2 倍的时间。

  1. 为了保证客户端发送的最后一个 ACK 报文段能够到达服务端。 这个 ACK 报文段有可能丢失，因而使处在 LAST-ACK 状态的服务端就收不到对已发送的 FIN + ACK 报文段的确认。服务端会超时重传这个 FIN+ACK 报文段，而客户端就能在 2MSL 时间内（超时 + 1MSL 传输）收到这个重传的 FIN+ACK 报文段。接着客户端重传一次确认，重新启动 2MSL 计时器。最后，客户端和服务器都正常进入到 CLOSED 状态。

  2. 防止已失效的连接请求报文段出现在本连接中。客户端在发送完最后一个 ACK 报文段后，再经过时间 2MSL，就可以使本连接持续的时间内所产生的所有报文段都从网络中消失。这样就可以使下一个连接中不会出现这种旧的连接请求报文段。

为什么必须三次握手、四次挥手
TIME_WAIT状态过多会导致什么问题

如果服务器有处于TIME_WAIT状态的TCP，说明时服务端主动发起的断开请求。危害是内存资源占用和端口资源占用。

解决方法是服务器可以设置SO_REUSEADDR，表示可以重用TIME_WAIT状态的端口。或者考虑TCP长连接。

TCP是如何保证可靠性的

校验和、连接管理、确认应答机制、流量控制、拥塞控制、超时重传。

流量控制

流量控制是避免发送方的数据填满接收方的缓存。

让发送端根据接收端的实际接受能力控制发送的数据量。TCP通过滑动窗口来控制流量。

首先双方三次握手，初始化各自的窗口大小，窗口大小在TCP头部。发送方和接收方各自有一个缓存队列窗口。接收方接收数据后，缩小滑动窗口大小，并将可用的窗口大小反馈给发送方。发送方会根据接收方的窗口大小控制发送数据的大小。

拥塞控制：

拥塞控制是为了保证在网络情况不好时，自动降低发送速率，避免加重网络阻塞，在网络恢复时，再提高发送速率。TCP头中有拥塞窗口大小。

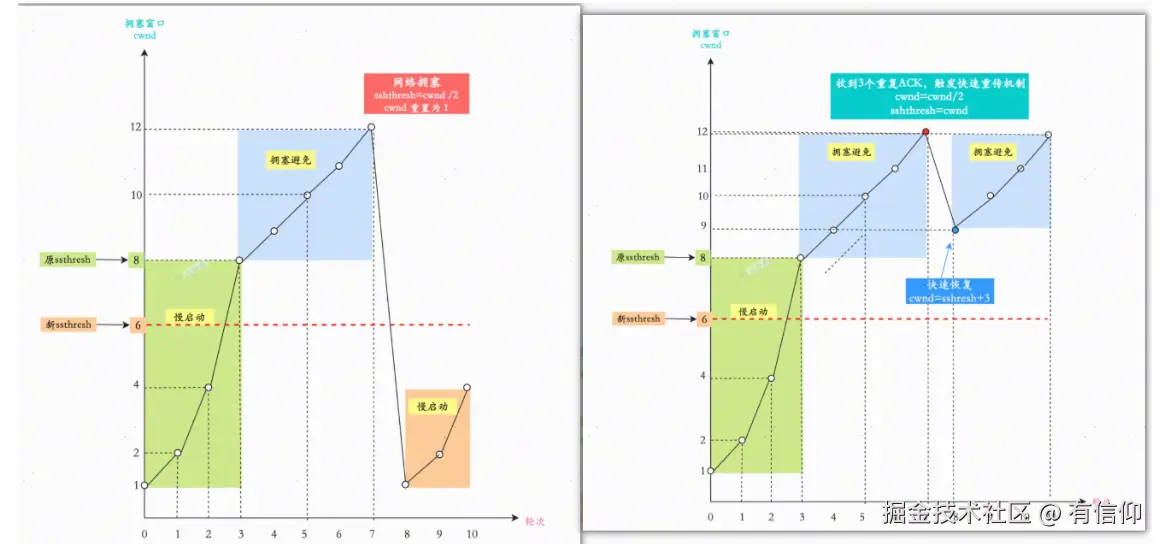

TCP拥塞控制阶段：慢启动、拥塞避免、拥塞发生、拥塞恢复。

慢启动：一开始窗口大小为1，试探网络情况，网络情况好时（未发生丢包）指数增长窗口。

拥塞避免：窗口不能无限增长，设置阈值，达到阈值之后，线性增长。

拥塞发生：当出现丢包时，认为拥塞发生，此时有两种方法，一种是RTO超时重传，一种是快速恢复，这两种都是调整窗口大小。第一种是直接从慢启动开始从头调整窗口；第二种是将窗口降到阈值+3。

快速恢复


粘包和拆包

TCP 是面向流，它会根据 TCP 缓冲区的实际情况进行包的划分，一个完整的包可能会被 TCP 拆分成多个包进行发送，也有可能把多个小的包封装成一个大的数据包发送，这就是所谓的 TCP 粘包和拆包问题。

解决方法：

  • 发送端将每个数据包封装为固定长度
  • 在数据尾部增加特殊字符进行分割
  • 将数据分为两部分，一部分是头部，一部分是内容体；其中头部结构大小固定，且有一个字段声明内容体的大小。

UDP

TCP和UDP的区别

1）TCP 需要三次握手建立连接，四次挥手释放连接；UDP 不需要，面向无连接

2）TCP 首部需要 20 个字节；而 UDP 首部只有 8 个字节

3）TCP 具有一系列保证可靠传输的机制；而 UDP 尽最大努力交付，不提供可靠传输的机制，如果在数据传输的过程中出现部分数据的丢失，UDP 协议本身并不能做出任何检测或补救措施

4）TCP 是面向字节流的，而 UDP 是面向报文的

TCP 具有序列号机制，发送方会把一个大的 HTTP 报文按序号分割成若干报文段并加上 TCP 首部，也就是封装成 TCP 报文段。那么接收方在收到这些 TCP 报文段后，就会按照序号以原来的顺序重组 HTTP 报文；UDP 没有像 TCP 一样的序列号机制来标识报文，不做任何的拆分与合并

5）正是由于 UDP 没有了可靠传输机制，所以速度远远快于 TCP，在某些情况下 UDP 是一种最有效的工作方式，一般用于即时通信，比如：语音电话、 直播等等；而 TCP 一般用于文件传输、发送和接收邮件、远程登录等准确性要求比较高的场景

网络层协议

IP

IP地址不够的解决方法：DHCP动态主机配置协议、NAT网络地址转换协议、IPv6

ARP

地址解析协议，实现IP地址到MAC地址的映射。过程是：每台主机上有一个IP和MAC的映射表，先从本机上查找，如果没有找到，则在本网段内发送广播，其他主机收到包之后，看看IP是不是自己的，如果是，则进行响应并返回MAC地址，并更新自己的映射表。发送的主机收到响应之后，也更新自己的映射表。

ICMP

网际控制报文协议，是一种面向无连接的协议，主要用于在主机与路由器之间传递控制信息，包括报告错误、交换受限控制和状态信息等。

网络安全

DDos攻击

CSRF跨站请求伪造

用户登录网站A后，浏览器上操作恶意网站B，B拿到A的cookie后做一些操作

应对措施：可以使用随机生成的token做校验，如果没携带token则拦截请求

XSS跨站脚本攻击

  1. 攻击者发现存在漏洞的网站，然后利用漏洞在网页中注入恶意脚本。
  2. 当用户访问网站时，恶意脚本被加载到浏览器中并触发执行。
  3. 恶意脚本访问浏览器留存的Cookie、会话令牌以及其他敏感信息，甚至可以改写页面内容，从而达成攻击目的。

包含反射型、存储型、DOM反射型，存储型危害比较大，用户输入中包含一些恶意脚本，存储到后台，前台页面解析时自动执行恶意代码。

应对措施：遵循安全编码规范，对用户输入做校验、转义等，禁止script脚本执行等
