FPGA时钟管理终极指南：深入解析PLL与MMCM原理、差异与应用

在高速数字系统设计中，精确的时钟管理是FPGA性能发挥的关键。本文将深入探讨Xilinx FPGA中两大核心时钟模块——PLL和MMCM的工作原理、核心差异以及实际应用场景，帮助工程师做出最优选择。

一、时钟管理的重要性

在FPGA设计中，时钟信号如同数字系统的心跳，其质量直接影响：

  • 时序收敛：建立/保持时间满足率
  • 信号完整性：抖动和相位噪声
  • 系统性能：最大工作频率
  • 功耗效率：动态功耗占比

现代FPGA使用PLL（锁相环） 和MMCM（混合模式时钟管理器） 来解决时钟生成、分配和调节的核心需求。理解它们的差异是优化设计的关键。

二、PLL（Phase-Locked Loop）原理深度解析

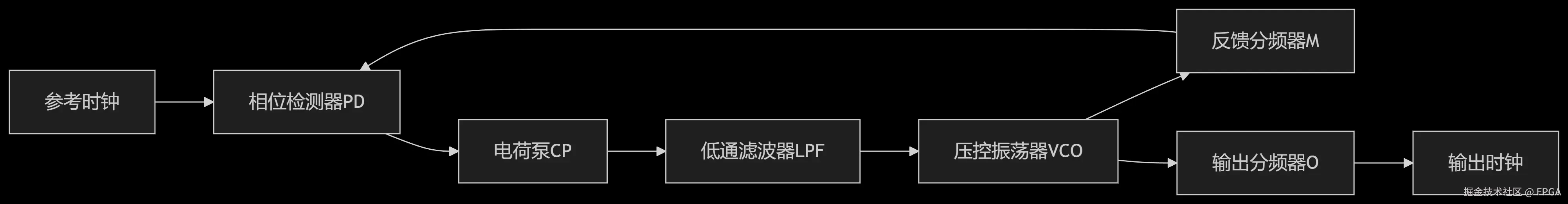

▶ 核心架构


▶ 工作流程

  1. 相位检测：比较参考时钟(Ref)和反馈时钟(FB)的相位差
  2. 电 荷 泵 ：将相位差转换为电流脉冲
  3. 低通滤波：转换为平滑的电压控制信号（关键抖动滤除环节）
  4. VCO振荡：生成高频时钟（VCO频率 = Ref × M）
  5. 分频输出：VCO时钟经分频器O生成目标频率（Fout = VCO / O）

▶ 关键特性

  • 整数分频：仅支持整数倍频/分频
  • 有限输出：通常支持1-8路输出时钟
  • 快速锁定：典型锁定时间100μs
  • 基础功能：频率合成、二阶抖动滤除
  • 适用场景：低速至中速设计（如DDR3控制器、普通逻辑时钟）

三、MMCM：混合模式时钟管理器（Mixed-Mode Clock Manager）

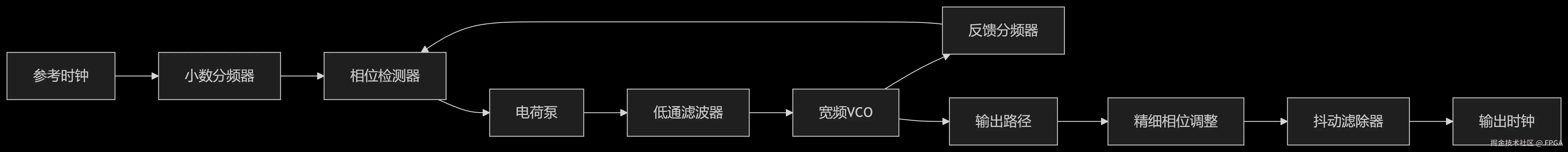

▶ 核心架构


▶ 关键特性

  • 小数分频器
    • 实现非整数分频（如÷4.5）
    • 交替使用不同分频比
  • 精细相位调整
    • 56级可调延迟单元
    • ±15ps相位调整精度
  • 增强抖动滤除
    • 三阶低通滤波器
    • 自适应带宽控制
    • 抖动衰减>40dB
  • 支持运行时重配置

四、PLL与MMCM核心差异对比

1. 架构与性能对比

特性PLLMMCM优势提升
分频能力仅整数分频支持小数分频频率灵活性↑↑
相位分辨率45°步进6.4°步进精度提高7倍
VCO范围600-1440MHz (7系列)800-1600MHz (7系列)范围扩大33%
输出抖动(RMS)50 ps20 ps降低60%
动态重配置不支持支持（100ns级）系统灵活性↑↑
输出时钟数量≤8≤12增加50%

2. 资源占用对比（Xilinx 7系列）

资源类型PLL占用MMCM占用增量
LUTs180220+22%
Flip-Flops2432+33%
布线资源中等高+30%
功耗(400MHz)38 mW52 mW+37%

五、实际应用场景分析

1. PLL最佳应用：工业电机控制

// 三相PWM生成（精确120°相位差）
PLLE2_BASE #(
  .CLKOUT0_DIVIDE(16),      // 50MHz主时钟
  .CLKOUT0_PHASE(0.0),      // U相
  .CLKOUT1_DIVIDE(16),
  .CLKOUT1_PHASE(120.0),    // V相
  .CLKOUT2_DIVIDE(16),
  .CLKOUT2_PHASE(240.0),    // W相
  .CLKFBOUT_MULT(8),        // VCO=400MHz
  .DIVCLK_DIVIDE(1)
) pll_motor (
  .CLKOUT0(u_phase_clk),
  .CLKOUT1(v_phase_clk),
  .CLKOUT2(w_phase_clk),
  // ...其他端口
);

优势分析：

  • 45°相位步进满足电机控制需求
  • 低功耗特性延长设备寿命
  • 资源占用少，成本效益高

2. MMCM高级应用：HDMI视频输出

场景需求：

  • 输入时钟：100 MHz
  • 输出时钟1：148.5 MHz (4K@30Hz像素时钟)
  • 输出时钟2：27 MHz (辅助逻辑时钟)
  • 动态调整：分辨率切换时改变频率

步骤1：小数分频配置

// MMCM小数分频配置
MMCME2_ADV #(
  .CLKOUT0_DIVIDE_F(6.25),   // 148.5MHz = 1200MHz/6.25
  .CLKOUT1_DIVIDE(44.44),    // 27MHz = 1200MHz/44.44
  .CLKFBOUT_MULT_F(12.0),    // VCO=1200MHz
  .CLKIN1_PERIOD(10.0)       // 100MHz输入
) mmcm_inst (
  .CLKOUT0(pixel_clk),
  .CLKOUT1(aux_clk),
  // ...其他端口
);

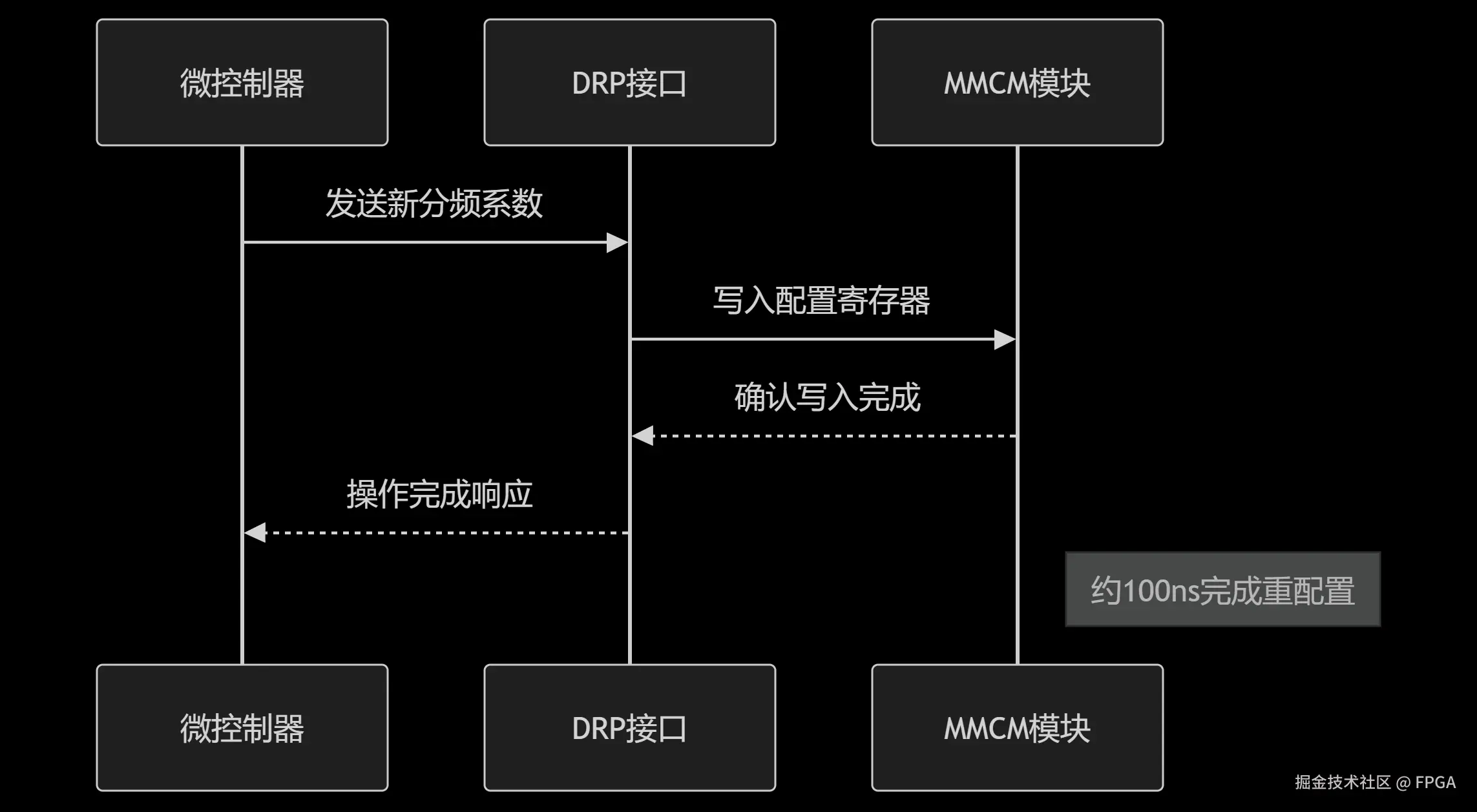

步骤2：动态重配置流程


实际效果：

  • 精确生成148.5MHz像素时钟（误差<10ppm）
  • 分辨率切换时间<1μs
  • 输出抖动<20ps RMS

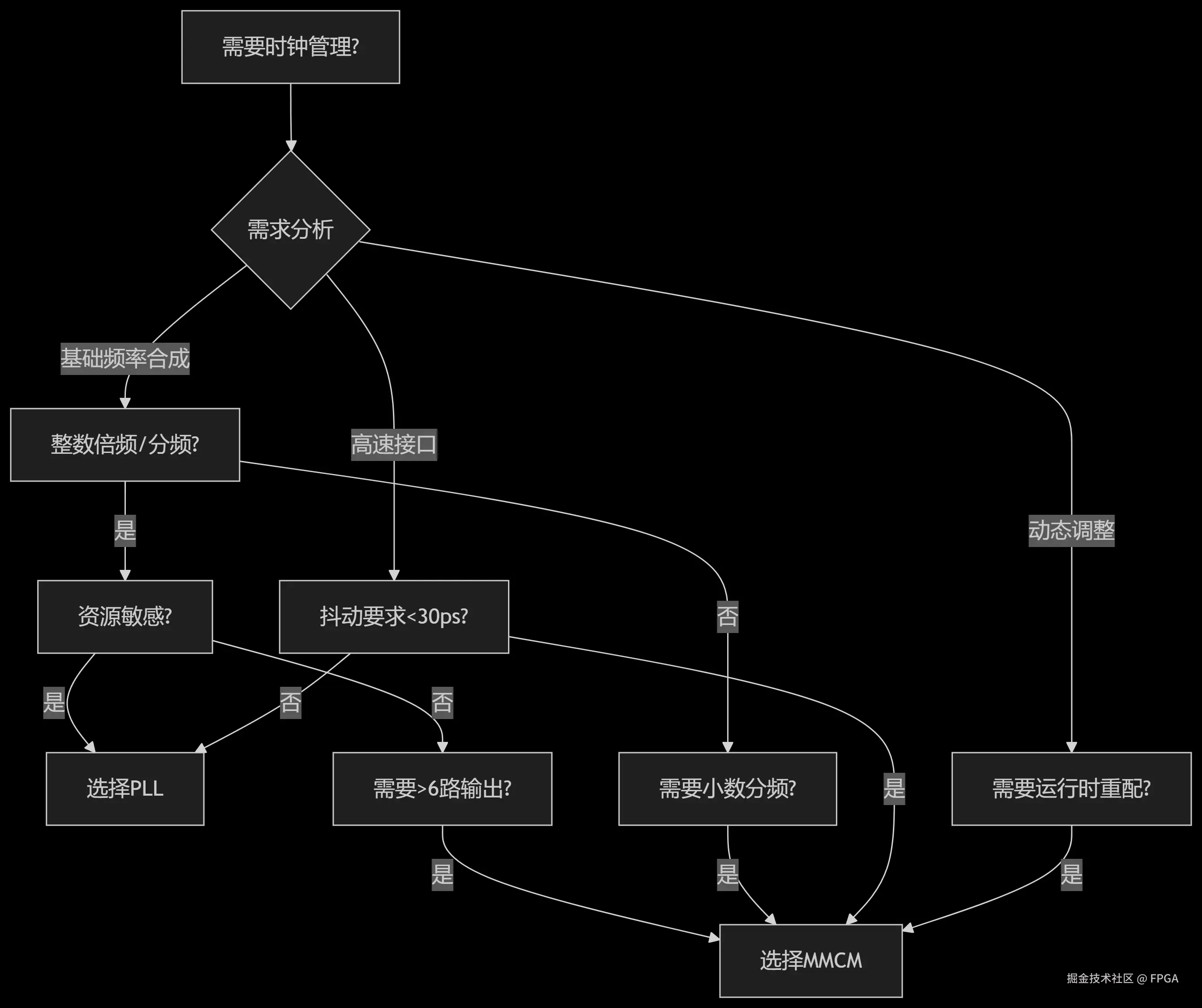

六、选择决策流程图


七、高级调试技巧

1. 抖动测量方法

# Vivado TCL命令
report_jitter -name mmcm_jitter \
  -of [get_cells mmcm_inst] \
  -detail full

2. 相位校准流程

  1. 初始化MMCM/VCO
  2. 启用相位偏移模式
  3. 步进调整（每步1/56 VCO周期）
  4. 采样测试信号
  5. 锁定最佳相位

3. 常见问题排查

问题现象可能原因解决方案
LOCKED信号不稳定输入时钟抖动过大增加输入缓冲/使用低抖动源
输出频率偏差大VCO范围超限调整分频系数
动态重配置失败DRP时序违规降低DRP时钟频率
高温下性能下降电源噪声影响优化电源滤波电路

八、性能优化策略

1. 抖动最小化技巧

  • 电源滤波：

    VCC ---[10μF]---|||---[0.1μF]---|||---[0.01μF]---+--- VCC_MMCM
                                陶瓷电容          |
                                                 |
                                                GND

  • 时钟路由：

    set_property CLOCK_BUFFER_TYPE BUFG [get_nets mmcm_clk]

2. 资源优化方案

配置PLL资源MMCM资源节省策略
基础频率合成1个1个优先使用PLL
多时钟域有限12路共享MMCM输出
动态重配置不支持支持复用现有MMCM

九、未来发展趋势

1. AI驱动的时钟优化

2. 光子集成技术

架构演进：

传统架构：
┌─────────────┐     ┌───────────┐
│  FPGA       │───→│ 时钟发生器 │
└─────────────┘     └───────────┘

光子集成架构：
┌──────────────────┐
│ 硅光芯片         │
│  ┌────────────┐  │
│  │ 激光源     ├─→│ MMCM
│  └────────────┘  │
└──────────────────┘

优势：<100fs级超低抖动，适用于800G以太网等超高速场景

3. 3D堆叠时钟网络

  • 垂直集成的时钟分配层
  • 分布式VCO阵列
  • 亚皮秒级片内时钟同步

十、工程师选型指南

选择PLL当：

  • 系统只需基础时钟倍频/分频
  • 相位精度要求≥45°
  • 成本和功耗敏感型设计
  • 资源受限的紧凑型设计

必选MMCM当：

  • 需要非整数频率（如312.5MHz）
  • 高速接口要求抖动<30ps
  • 系统需要运行时重配置
  • 多通道相位对齐精度要求<10ps
  • 复杂时钟域管理（>8个时钟）

十一、最佳实践总结

  1. 时钟规划先行：在设计初期确定时钟架构
  2. 抖动预算管理：遵循"5倍规则"（抖动≤目标步进/5）
  3. 约束驱动设计：完善的时序约束是成功的基石
  4. 原型验证：使用SignalTap/ChipScope实测时钟性能
  5. 温度补偿：始终启用EN_VTC进行温度电压补偿

"在高速数字设计中，时钟不是辅助电路，而是系统的命脉。"
—— 摘自Xilinx首席架构师David Banas访谈
