echarts是常用的一个画图工具，官网链接在这。
1.Echarts的基本使用
最基本的Echarts使用需要用到两个方法，一个是echarts的方法init去初始化一个echarts实例myChart，然后就是实例的方法setOption，去给实例配置图表数据。我们这里创建一个基础的柱状图作为案例。
我们在使用Echarts画图的时候，需要去提前设置一个容器用来当作画板。
<template>
<div class="screen-view">
<div class="screen-header">
<p>这里是Echarts组件的内容。</p>
</div>
<!-- Echarts容器 -->
<div class="screen-container" id="chart">
</div>
</div>
</template>
一般为了方便获取到这个容器的DOM，所以我们会给他一个id值作为唯一标识。
然后我们就要引入echarts，当然要先下载 npm i echarts。
引用完成以后，我们要先获取容器的DOM，然后用到echarts的init方法去初始化这个实例，接下来配置图表的数据。
图表的数据配置是很重要的，它决定了我们所画出来的图表是什么样子的，其中title属性是设置图表标题的，xAxis是用来设置横坐标都有哪些数据的，yAxis是配置纵坐标这里暂时用默认值就好所以直接是一个空对象{}，series是配置图表的具体数据的，比如是什么类型的图，数据是多少。
最后通过实例方法setOption把这个图表的数据传入给实例就可以了。
import * as echarts from 'echarts';
export default {
name: 'Echarts',
data() {
return {}
},
mounted() {
// 初始化Echarts图表
this.initChart();
},
methods: {
initChart() {
// 1.确保Echarts容器存在
if (!document.getElementById('chart')) {
return;
}
// 2.获取容器
const chartDom = document.getElementById('chart');
// 3.初始化Echarts实例
const myChart = echarts.init(chartDom);
// 4.设置图表配置项
const option = {
title: {
text: 'Echarts示例' // 图表的名称
},
tooltip: {},
xAxis: {
data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子'] // 横坐标的数据
},
yAxis: {}, // 默认可以不设置，纵坐标的数据会根据图表的具体数据去自适应
series: [{ // 图表的具体数据也就是我们要展示的数据
name: '销量', // 该数据的名称
type: 'bar', // 该数据的类型 bar是指柱状图
data: [5, 20, 36, 10, 10, 20] // 具体数据
}]
};
// 5.使用配置项设置图表
myChart.setOption(option);
}
},
}

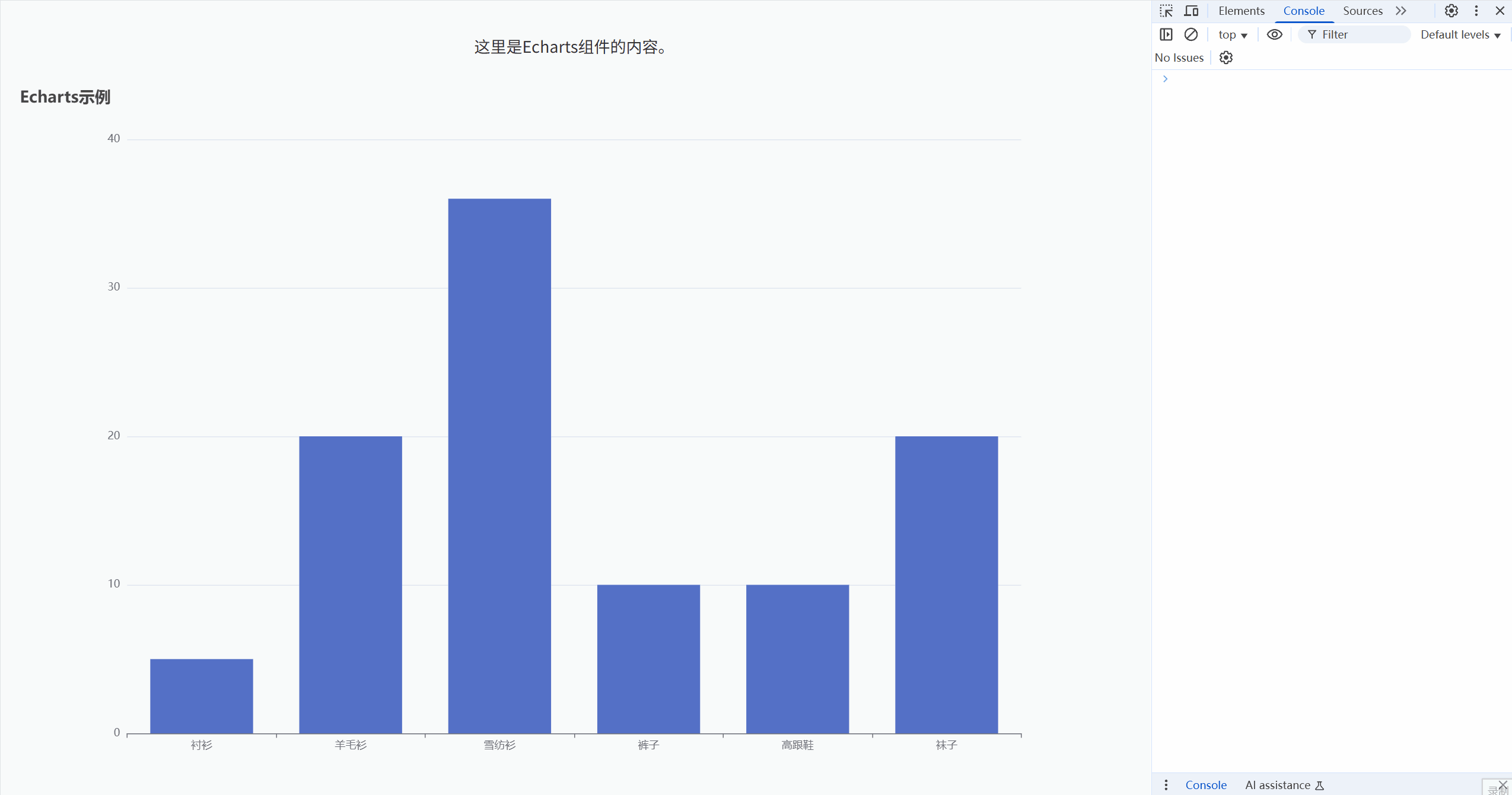

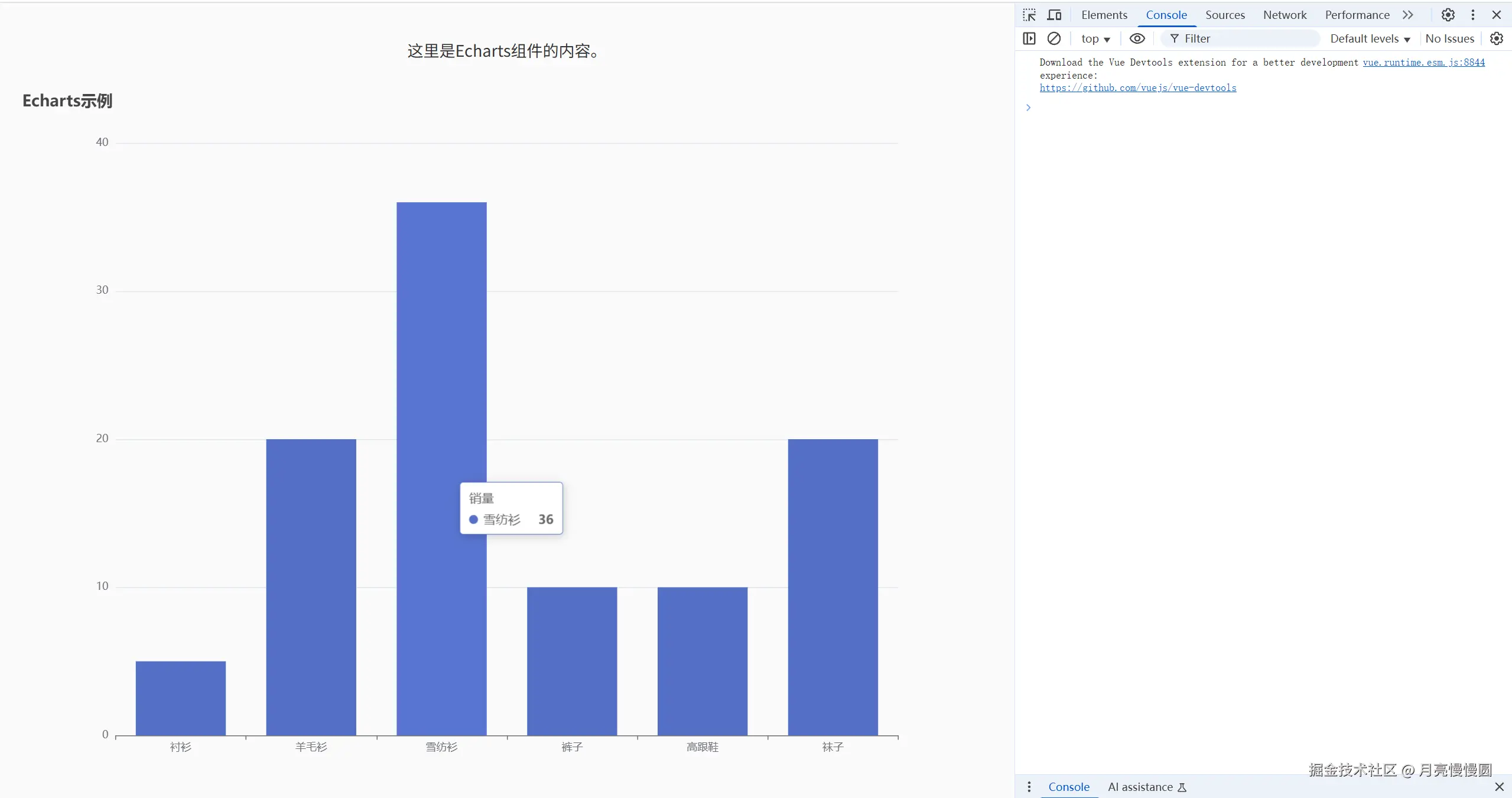

效果如下：
完整代码如下：
<template>
<div class="screen-view">
<div class="screen-header">
<p>这里是Echarts组件的内容。</p>
</div>
<!-- Echarts容器 -->
<div class="screen-container" id="chart">
</div>
</div>
</template>
<script>
import * as echarts from 'echarts';
export default {
name: 'Echarts',
data() {
return {}
},
mounted() {
// 初始化Echarts图表
this.initChart();
},
methods: {
initChart() {
// 确保Echarts容器存在
if (!document.getElementById('chart')) {
return;
}
// 获取容器
const chartDom = document.getElementById('chart');
// 初始化Echarts实例
const myChart = echarts.init(chartDom);
// 设置图表配置项
const option = {
title: { // 图表名称
text: 'Echarts示例'
},
tooltip: {},
xAxis: { // x轴设置
data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子'] // x轴的值
},
yAxis: {}, // y轴设置
series: [{ // 数据设置
name: '销量',
type: 'bar',
data: [5, 20, 36, 10, 10, 20]
}]
};
// 使用配置项设置图表
myChart.setOption(option);
}
},
}
</script>
<style lang='scss' scoped>
.screen-view {
width: 100%;
height: 100%;
padding: 10px;
box-sizing: border-box;
.screen-header {
height: 50px;
line-height: 50px;
text-align: center;
font-size: 18px;
margin-bottom: 10px;
}
.screen-container {
width: 100%;
height: calc(100% - 60px);
padding: 10px;
box-sizing: border-box;
}
}
</style>
2.窗口的缩放对Echarts的影响
刚才只是Echarts的最基本使用，效果是可以实现的，但是如果我们把窗口给放大或者缩小呢？会不会对图有影响？

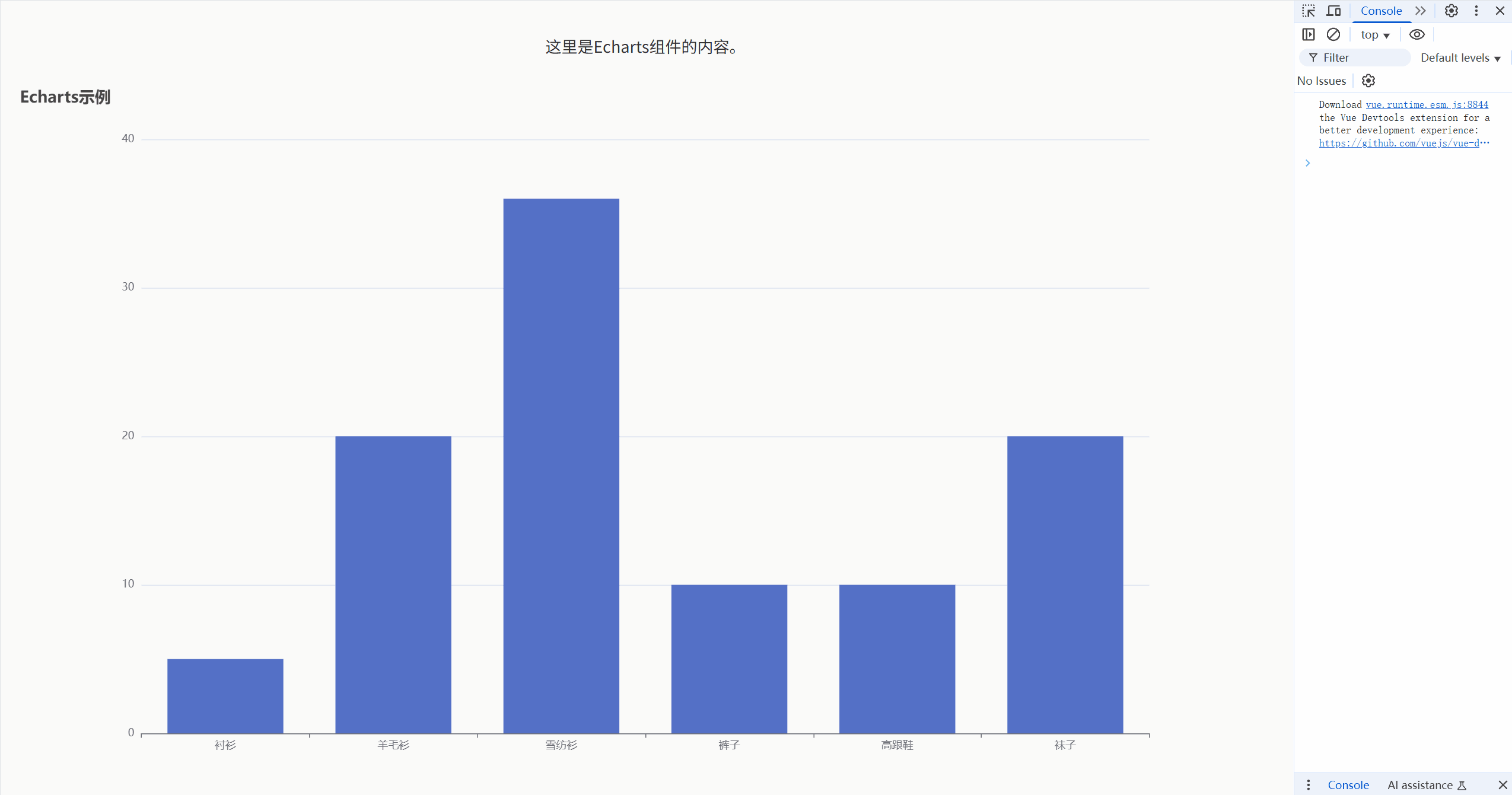

我们把窗口放大或者缩小试试看：
会发现在我们放大或者缩小窗口的时候，我们的DOM容器是会跟着变化的，但是图不会随着改变，没有达到自适应的效果，这体验肯定是不好的，所以我们这里还要用到echarts实例的一个方法resize。
我们创建完实例以后，可以用js方法去监听窗口的变化，然后调用resize方法去改变图的大小。
// 5.使用配置项设置图表
myChart.setOption(option);
// 6.监听窗口大小变化，调整图表大小
window.addEventListener('resize', () => {
myChart.resize();
});
3.柱状图叠加功能

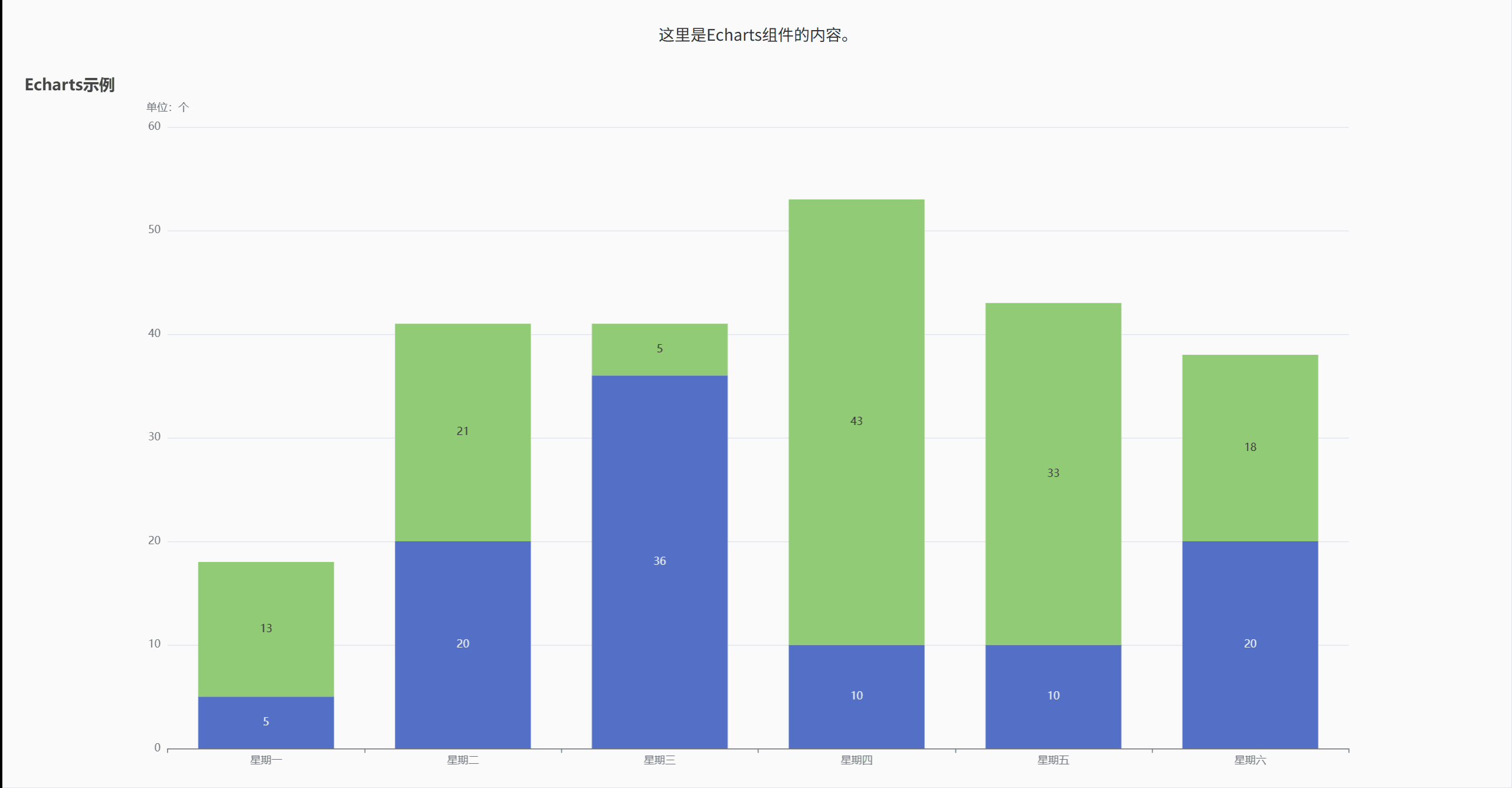

柱状图的叠加功能就是在每个横坐标有多个柱状图的时候，将柱状图叠加在一个柱状图上面进行展示。这一点主要通过stack属性去实现，每个数据里面stack值相同的会叠加在一起。
xAxis: [
{
data: ['星期一', '星期二', '星期三', '星期四', '星期五', '星期六'],
},
],
yAxis: [
{
type: 'value',
name: '单位：个',
}
],
series: [ // 设置多个柱状图
{
name: '苹果',
type: 'bar',
data: [5, 20, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1', // stack相同的会叠加在一起
},
{
name: '香蕉',
type: 'bar',
data: [13, 21, 5, 43, 33, 18],
label: {
show: true,
},
stack: '1', // stack相同的会叠加在一起
},
]

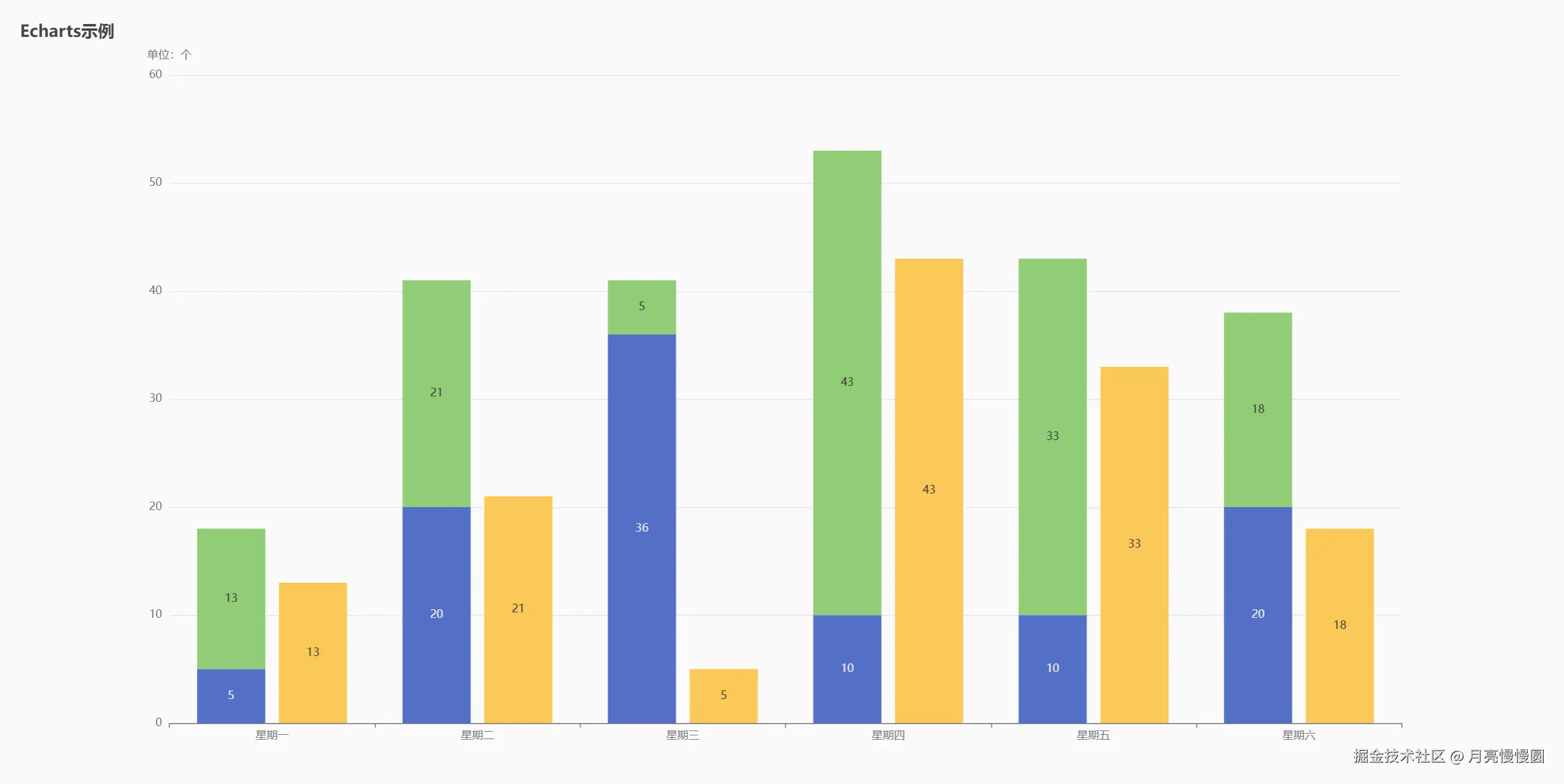

当然如果stack的值不相同，那就不会叠加在一块。
series: [ // 设置多个柱状图
{
name: '苹果',
type: 'bar',
data: [5, 20, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1',
},
{
name: '香蕉',
type: 'bar',
data: [13, 21, 5, 43, 33, 18],
label: {
show: true,
},
stack: '1',
},
{
name: '橙子',
type: 'bar',
data: [13, 21, 5, 43, 33, 18],
label: {
show: true,
},
},
]
还有一个stackStrategy属性，是选择什么情况可以叠加的，值有四个samesign只在要堆叠的值与当前累积的堆叠值具有相同的正负符号时才堆叠，all堆叠所有的值，positive只堆积正值，negative只堆叠负值，默认是samesign。
那在这种默认的情况下，如果我们的数据的正负号不一样会出现什么情况。
series: [ // 设置多个柱状图
{
name: '苹果',
type: 'bar',
data: [5, 21, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1',
},
{
name: '香蕉',
type: 'bar',
data: [13, -20, 5, 43, 33, 18], // 有一个数据和将要堆叠的数据正负号不一样 -20对应要堆叠的数据21
label: {
show: true,
},
stack: '1',
},
]

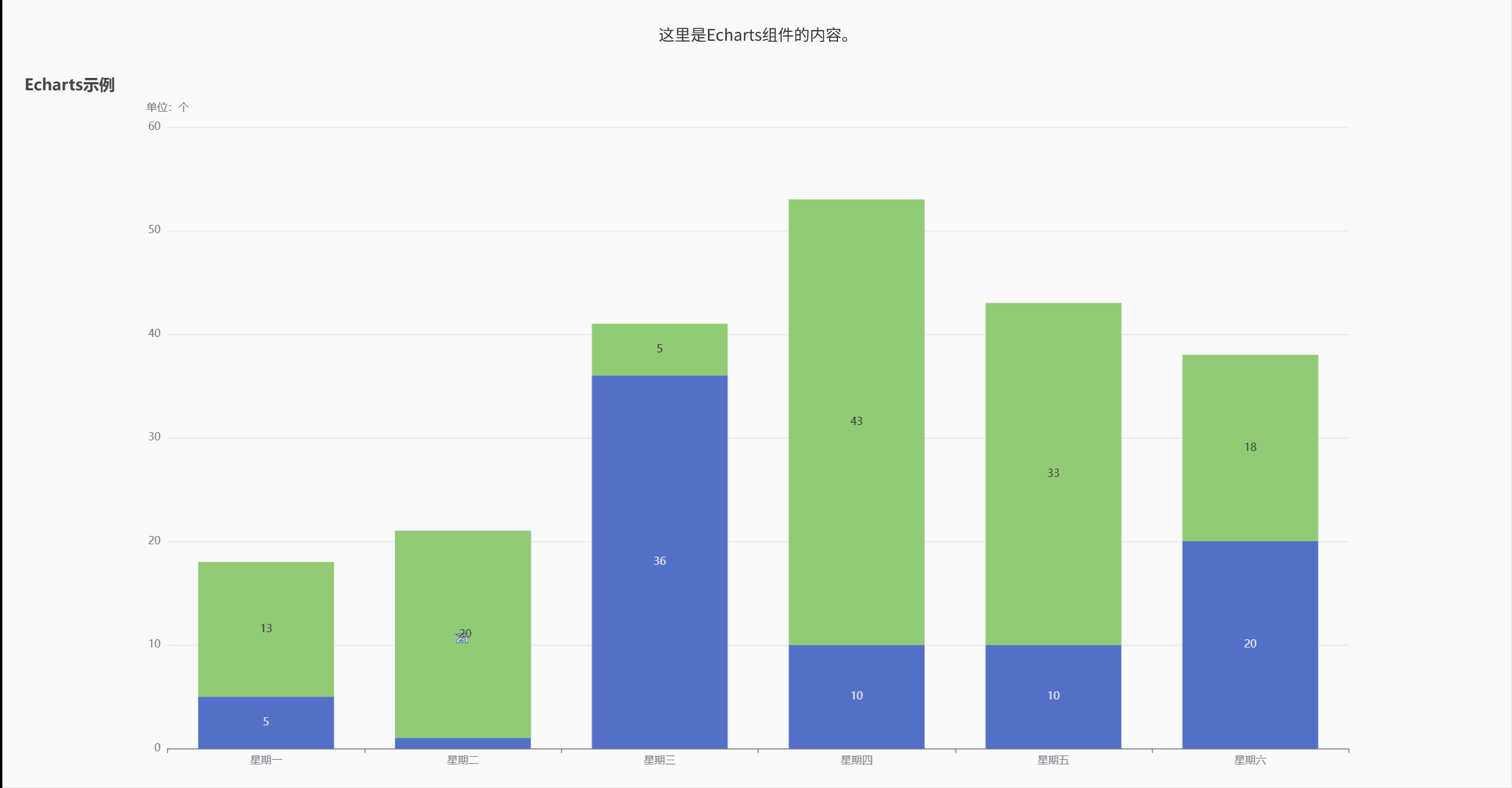

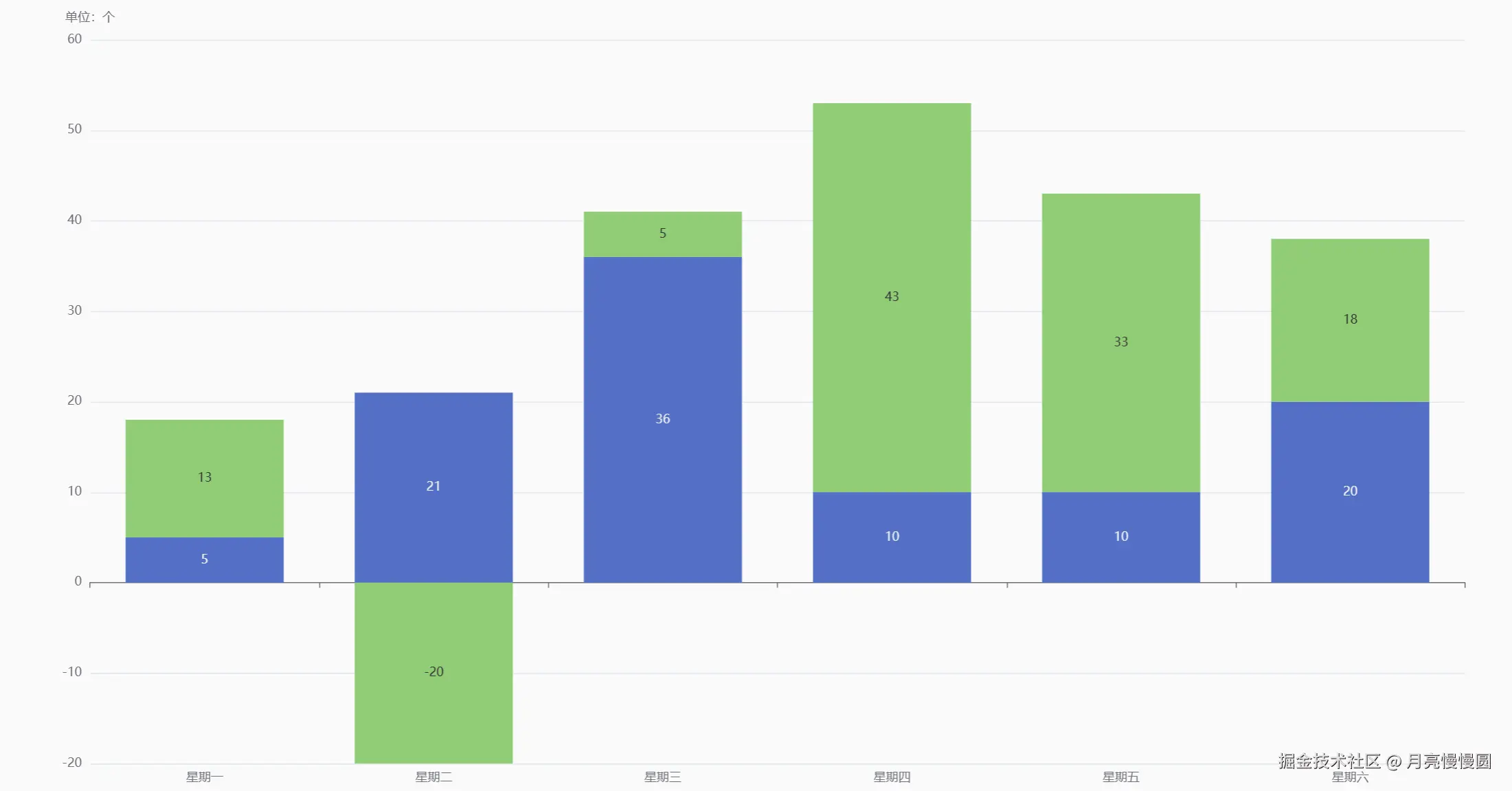

可以看到此时这两个数据就没有堆叠，因为stackStrategy是默认值samesign，如果我们设置为all会怎么样。
series: [ // 设置多个柱状图
{
name: '苹果',
type: 'bar',
data: [5, 21, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1',
},
{
name: '香蕉',
type: 'bar',
data: [13, -20, 5, 43, 33, 18], // 有一个数据和将要堆叠的数据正负号不一样 -20对应要堆叠的数据21
label: {
show: true,
},
stack: '1',
stackStrategy: 'all', // 全部都堆叠
},
]
可以看到显示的明显是有问题的，不过一般也不会这么设置因为没啥意义。
还有一个属性stackOrder是用于设置堆叠顺序的，默认是seriesAsc是指按照数据顺序堆叠，第一个数据在最下面，还有一个值是seriseDesc是反向堆叠。

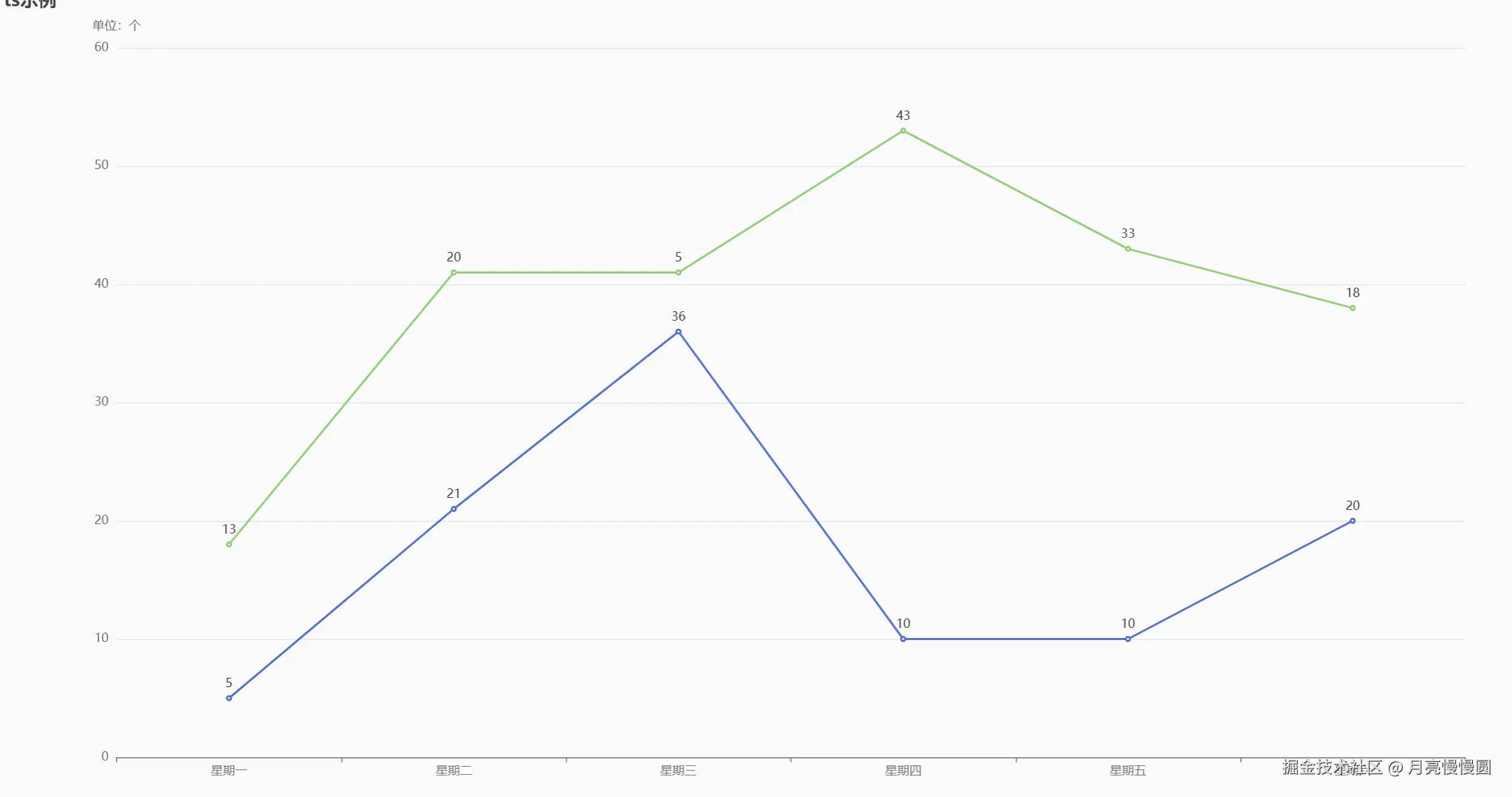

折线图也可以堆叠，但是折线图堆叠起来没有柱状图比较直观所以用的比较少。
series: [
{
name: '苹果',
type: 'line',
data: [5, 21, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1',
},
{
name: '香蕉',
type: 'line',
data: [13, 20, 5, 43, 33, 18],
label: {
show: true,
},
stack: '1',
},
]
4.tooltip框加滚动条
当如果我们曲线数据过多的时候就会出现tooltip框超出页面，用户就会体验不佳且数据展示不全，所以我们可以给tooltip框一个固定高度，然后再加上一个滚动条。
export function getLineOption(params) {
let options = {
legend: {
top: 10,
type: "scroll",
width: "80%",
right: 100,
},
tooltip: {
trigger: "axis",
axisPointer: {
// 坐标轴指示器，坐标轴触发有效
type: "shadow", // 默认为直线，可选为：'line' | 'shadow'
},
enterable: true, // 鼠标是否可进入提示框浮层中
hideDelay: 200, // 浮层隐藏的延迟
confine: true,
formatter: function (params) {
var htmlStr =
'<div style="height: auto;max-height: 240px;overflow-y: auto;"><p>' +
params[0].axisValue +
"</p>";
for (var i = 0; i < params.length; i++) {
htmlStr +=
"<p>" +
params[i].marker +
params[i].seriesName +
":" +
(params[i].value || "") +
"</p>";
}
htmlStr += "</div>";
return htmlStr;
},
textStyle: {
fontSize: 12,
color: "#fff",
},
},
grid: [
{
top: 45,
left: 50,
right: 20,
bottom: 30,
},
],
xAxis: [
{
type: "category",
boundaryGap: true,
data: params.xAxisData || [],
},
],
yAxis: [
{
type: "value",
name: params.isZj ? "" : "单位: " + params.unit,
axisTick: {
show: true,
},
axisLine: {
show: true,
},
},
],
series: [],
};
let series = [];
params.datas.forEach((item) => {
series.push({
name: item.text,
data: item.valueList,
type: "line",
smooth: true,
showSymbol: false,
});
});
options.series = series;
return options;
}
5.点击事件
1.常规点击事件
在echarts中可以使用on方法为图形添加点击事件，但是这种方式添加的点击事件，只有点击在图形元素上才会触发事件处理函数。
代码如下：
<template>
<div class="screen-view">
<!-- 曲线图 -->
<div class="chart" id="chart"></div>
</div>
</template>
<script>
import * as echarts from "echarts";
export default {
data() {
return {
myChart: null,
};
},
mounted() {
this.initData();
},
methods: {
initData() {
// 获取节点
const el = document.getElementById("chart");
// 准备echarts数据项
let option = {
backgroundColor: "transparent",
tooltip: {
trigger: "axis",
},
grid: [
{
top: 50,
left: 40,
right: 40,
bottom: 20,
},
],
xAxis: [
{
type: "category",
boundaryGap: false,
data: ["1日", "2日", "3日", "4日", "5日", "6日", "7日"],
},
],
yAxis: [
{
name: "",
type: "value",
},
],
series: [
{
name: "月亮",
data: [4, 14, 18, 7, 9, 23, 11],
type: "line",
},
{
name: "MOON",
data: [4, 14, 18, 7, 9, 23, 11],
type: "bar",
},
],
};
// 初始化echart
if (el) {
this.myChart = echarts.init(el);
this.myChart.setOption(option);
}
// 先去除点击事件
this.myChart.off('click')
// 添加点击事件
this.myChart.on("click", (params) => {
// params里面有点击的曲线的相关信息,可以依此做一些操作
console.log(params);
});
// 适应窗口
window.addEventListener("resize", () => {
this.myChart.resize();
});
},
},
};
</script>
<style lang="scss" scoped>
.screen-view {
padding: 10px;
box-sizing: border-box;
height: 100%;
.chart {
margin-top: 200px;
margin-left: 200px;
width: 800px;
height: 500px;
box-sizing: border-box;
border: 1px solid #ccc;
}
}
</style>

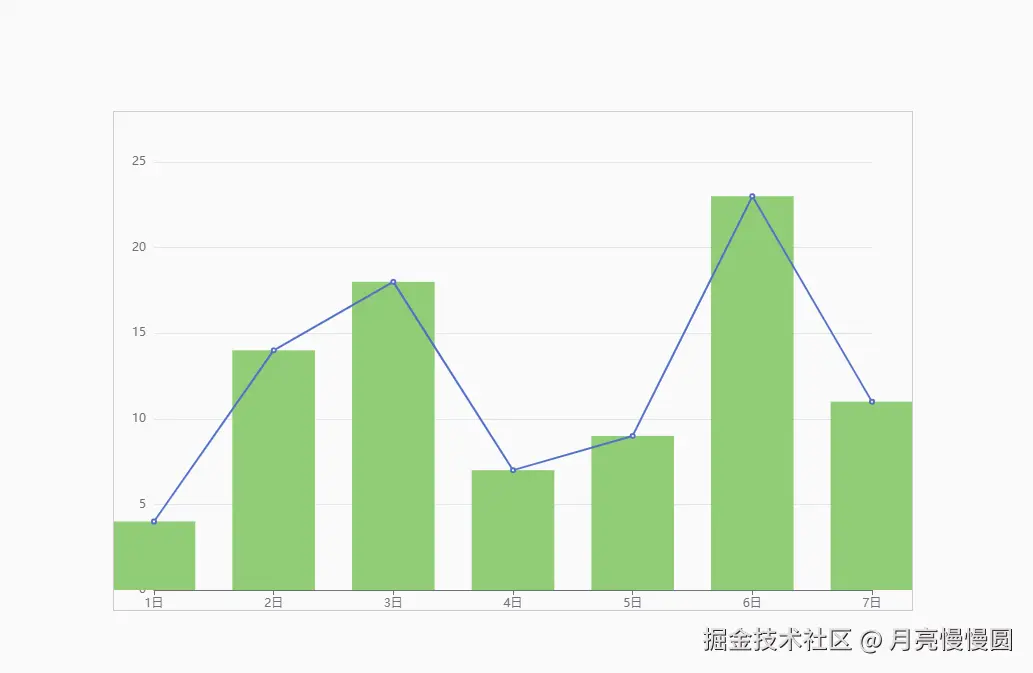

然后展示如下：

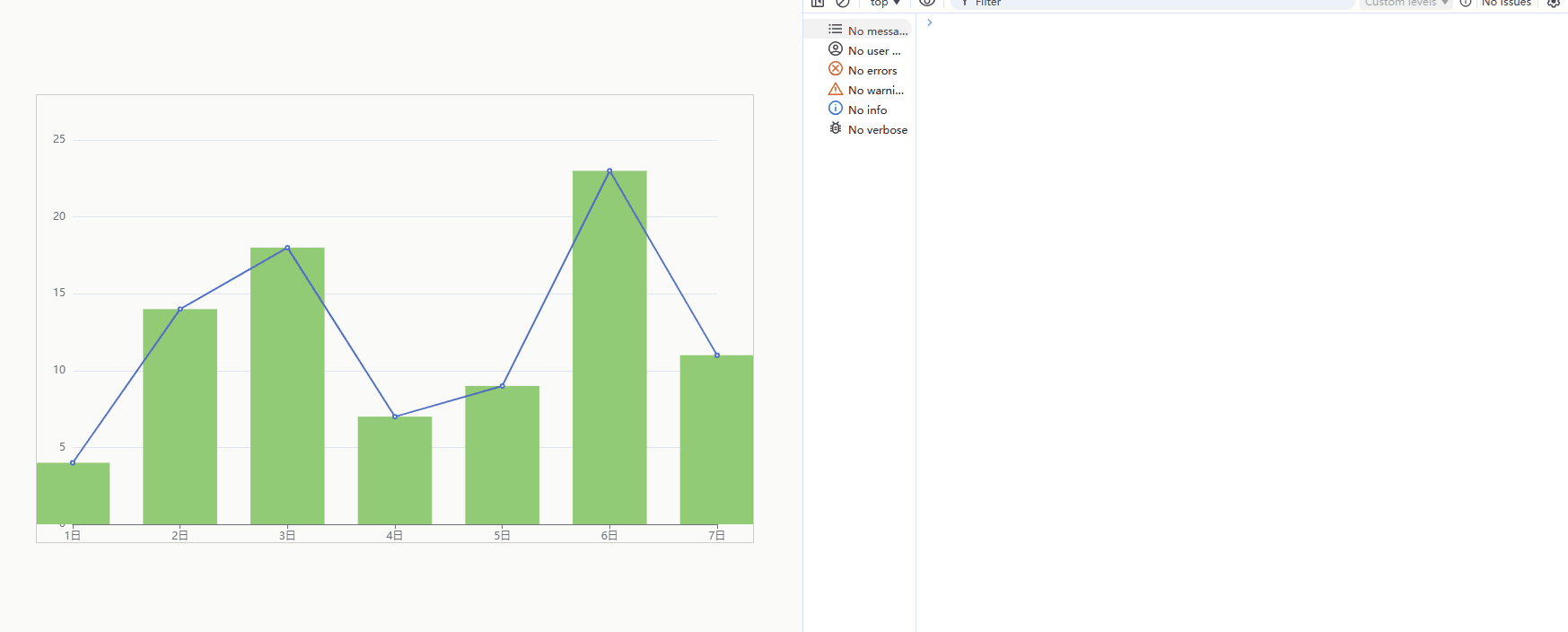

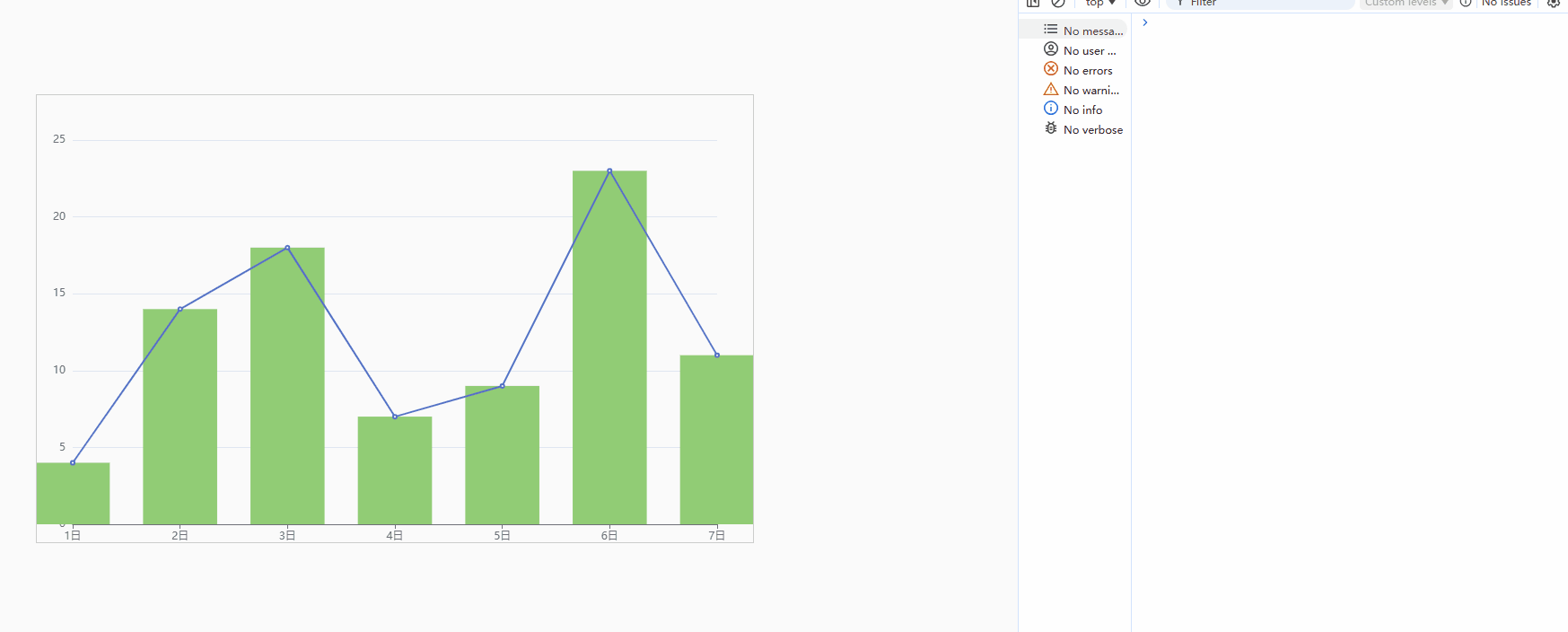

然后我们来点击一下试试看：
可以看到每次点击曲线的时候，就会触发点击事件，然后打印出相关信息，我们就可以通过这信息进行一些操作。

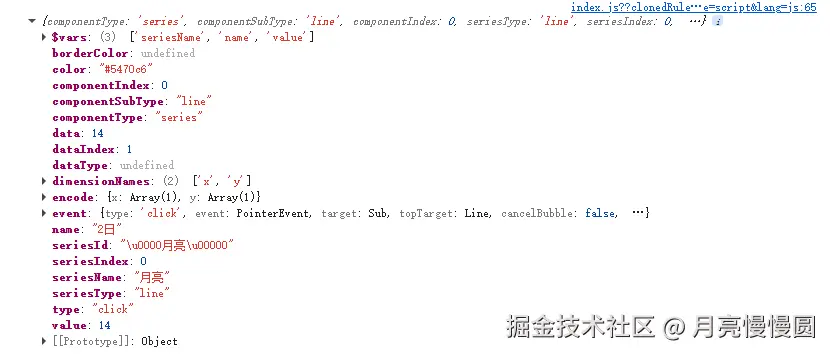

其中data和value就是点击处曲线的数据，dataIndex就是点击处对应横坐标的索引，name就是点击处对应横坐标的名称，seriesIndex就是点击的曲线的索引，可以知道点击的第几条曲线，seriesName就是点击曲线的名称，seriesType就是点击曲线的类型是曲线图还是饼图还是柱状图。
这种方法有个缺点就是只有点击曲线的时候才会触发，下面的方法会让我们点击任意地方都能触发事件。
2.响应图形任意位置的点击事件
这种方法借助于convertFromPixel和zr来实现需要的效果，实现方法如下：
<template>
<div class="screen-view">
<!-- 曲线图 -->
<div class="chart" id="chart"></div>
</div>
</template>
<script>
import * as echarts from "echarts";
export default {
data() {
return {
myChart: null,
};
},
mounted() {
this.initData();
},
methods: {
initData() {
// 获取节点
const el = document.getElementById("chart");
// 准备echarts数据项
let option = {
backgroundColor: "transparent",
tooltip: {
trigger: "axis",
},
grid: [
{
top: 50,
left: 40,
right: 40,
bottom: 20,
},
],
xAxis: [
{
type: "category",
boundaryGap: false,
data: ["1日", "2日", "3日", "4日", "5日", "6日", "7日"],
},
],
yAxis: [
{
name: "",
type: "value",
},
],
series: [
{
name: "月亮",
data: [4, 14, 18, 7, 9, 23, 11],
type: "line",
},
{
name: "MOON",
data: [4, 14, 18, 7, 9, 23, 11],
type: "bar",
},
],
};
// 初始化echart
if (el) {
this.myChart = echarts.init(el);
this.myChart.setOption(option);
}
// 先去除点击事件
this.myChart.getZr().off('click')
// 添加点击事件
// 使用getZr添加图表的整个canvas区域的点击事件，并获取params携带的信息
this.myChart.getZr().on("click", (params) => {
// 获取到鼠标点击位置
const pointInPixel = [params.offsetX, params.offsetY];
// 使用containPixel API判断点击位置是否在显示图形区域
if (this.myChart.containPixel("grid", pointInPixel)) {
// 使用API convertFromPixel获取点击位置对应的x轴数据的索引值，
let xIndex = this.myChart.convertFromPixel({ seriesIndex: 0 }, [
params.offsetX,
params.offsetY,
])[0];
console.log(xIndex);
}
});
// 适应窗口
window.addEventListener("resize", () =>{
this.myChart.resize();
});
},
},
};
</script>
<style lang="scss" scoped>
.screen-view {
padding: 10px;
box-sizing: border-box;
height: 100%;
.chart {
margin-top: 200px;
margin-left: 200px;
width: 800px;
height: 500px;
box-sizing: border-box;
border: 1px solid #ccc;
}
}
</style>
