智能制造网络质量保障Ⅱ：德承DX-1200多网口工控机在Linux系统下的网络性能测试指南

Johnny198
63 阅读3分钟

图1.jpg 在上篇文章 《智能制造网络质量保障：德承DX-1200多网口工控机之网络性能测试指南》 以win 10系统为例进行测试网口性能的教程步骤，如果需要了解windows系统的网口测试方法请参考上篇文章，而本篇就以Linux系统（Ubuntu 24.04.1）为例进行测试。

德承 DX-1200多网口工控机在Linux系统下的网络性能测试指南

一、硬件配置

工控机型号：德承 Cincoze DX-1200

CPU：Intel® Core® i7-14700

内存：DDR5 5600 MHz 32GB

存储：SSD 1TB

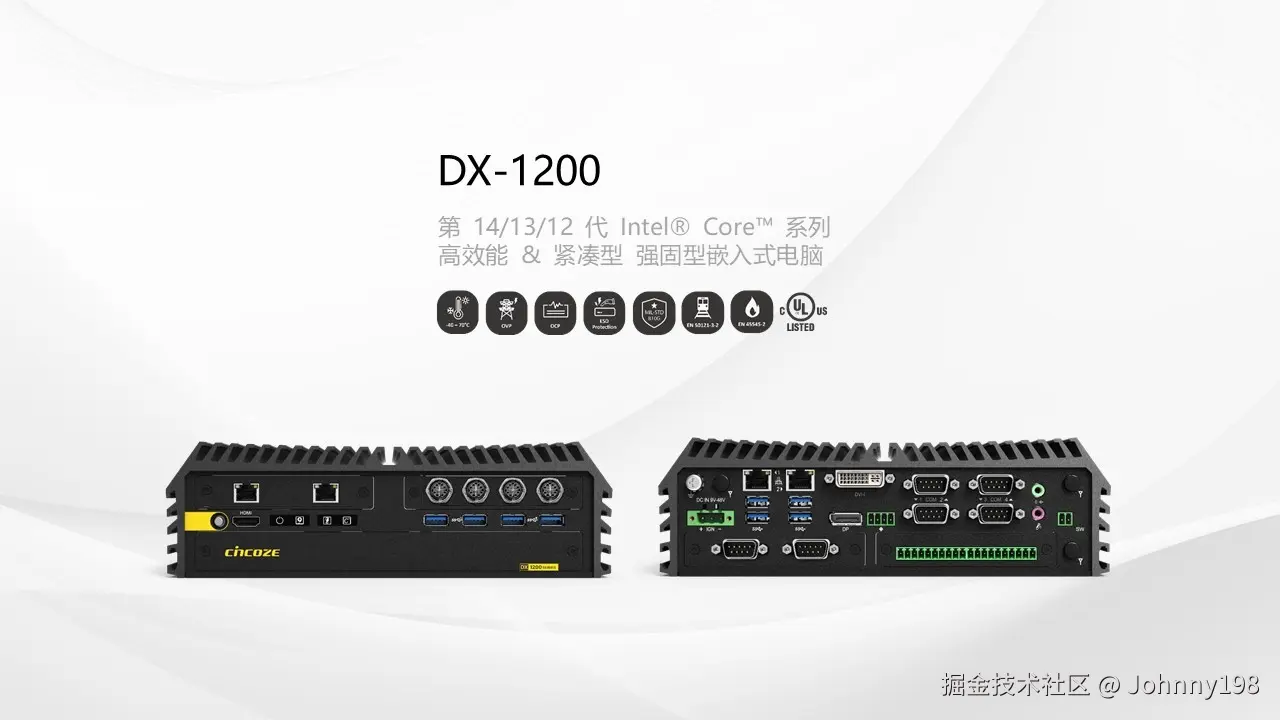

Cincoze DX-1200

第14/13/12代Intel Core系列处理器，高性能强固型嵌入式工控机

  • Intel® 第 14/13/12 代 Raptor Lake-S Refresh / Raptor Lake-S / Alder Lake-S Core™ i9/i7/i5/i3 处理器（功耗达65W）

  • 2个DDR5 SO-DIMM插槽，支持ECC/非ECC类型内存，高达5600MHz，64GB

  • 2个1GbE LAN和可选的4个10GbE LAN、8个1GbE LAN、8个1GbE M12 LAN

  • 2个2.5 英寸SATA存储、2个mSATA插槽

  • 用于I/O扩展的可选 CMI 模块，用于点火感应和PoE的可选CFM模块

  • 宽工作温度 -40°C 至 70°C

  • MIL-STD-810G 军用标准和 EN50155轨道交通认证（EN 50121-3-2 only）

  • 安全标准：UL、cUL、CB、IEC、EN 62368-1



二、网口针脚定义&接线

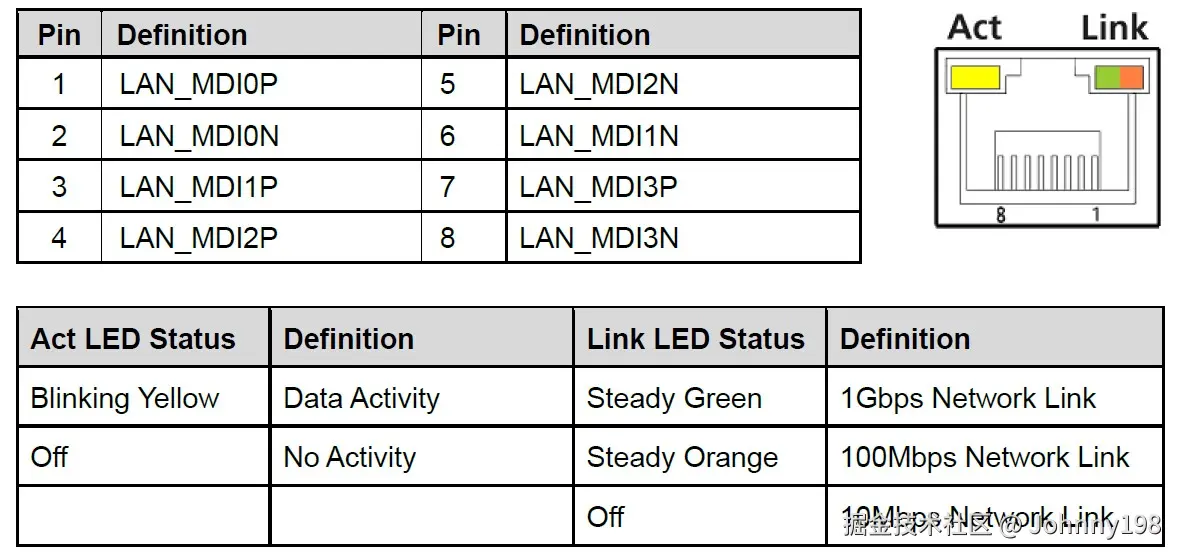

网口针脚定义如下图，采用标准的RJ45接口（测试时需准备一条六类网线，公头对公头，pin和pin对接，即1接1、2接2、3接3…）。


三、设置IP

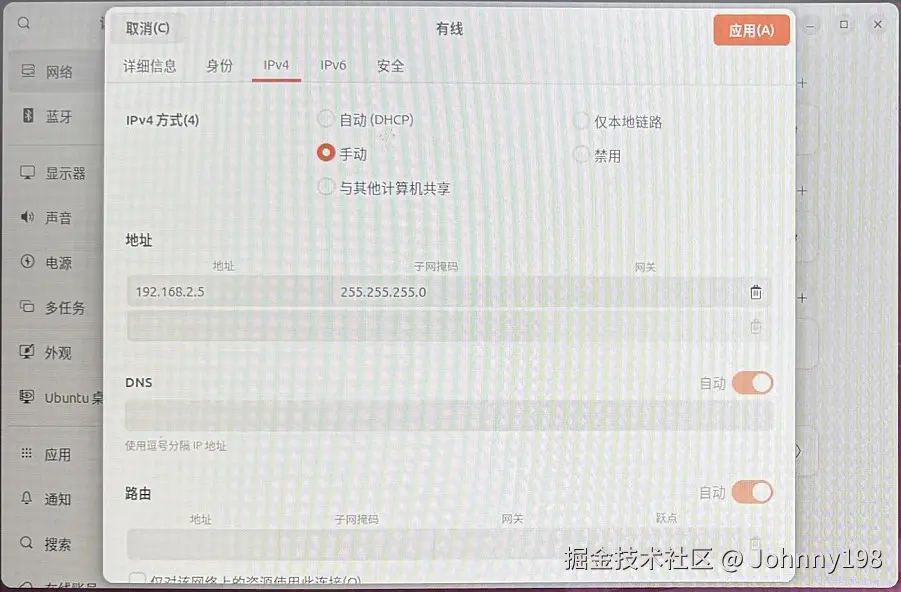

  1. 至Ubuntu系统的设置，选择需测试的网口，设置IP地址，如为server服务器端设置IP：192.168.2.5（IP地址设置可依照实际需求设置）

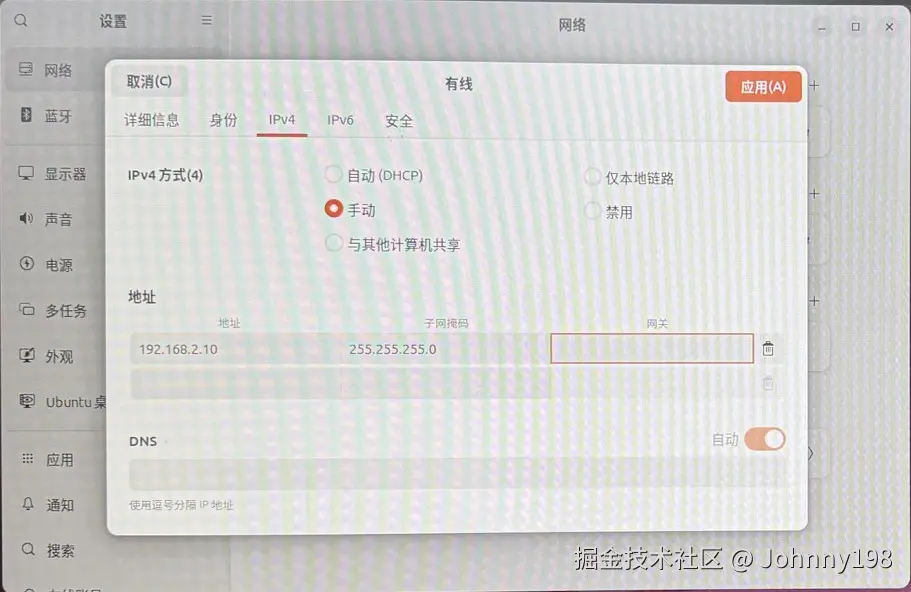

  1. 依照上述方式，在另一个测试网口设置IP地址，如为client客户端设置IP：192.168.2.10（IP地址设置可依照实际需求设置，但是需要设置在同一个区域网下）


四、网口测试

  1. 依照针脚定义备妥测试的连接线，连接工控机上需测试的服务器端和客户端2个网口

  2. 打开服务器端窗口

① 打开终端，输入命令

sudo su

② 输入 root 密码后，安装测试软件

sudo apt-get install iperf3

③ 运行服务器端，输入命令

iperf3 -s

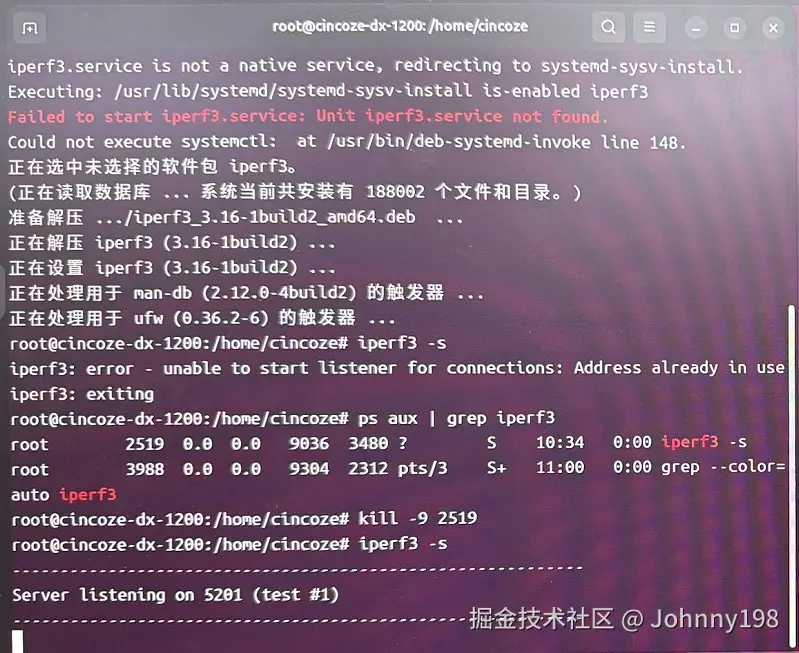

※    如出现报错iperf3: error - unable to start listener for connections: Address already in use iperf3: exiting，输入命令查看占用的端口号

ps aux | grep iperf3

删除对应的端口号（此案例为的端口号2519），输入命令

kill -9 2519

再次输入命令，运行服务器端

iperf3 -s


  1. 打开客户端窗口

① 再开启一个终端，输入命令

sudo su

② 输入 root 密码后，运行客户端，输入命令（注意-c后面IP位置需输入服务器端的IP，-B后面输入客户端的IP）

iperf3 –c 192.168.2.5 -B 192.168.2.10 100M –t 120 –i 10


※    命令：iperf3 –c 192.168.2.5 -B 192.168.2.10 100M –t 120 –i 10，表示服务器端192.168.2.5发送到客户端192.168.2.10 100M带宽数据，持续120秒，每10秒发送一次报告。

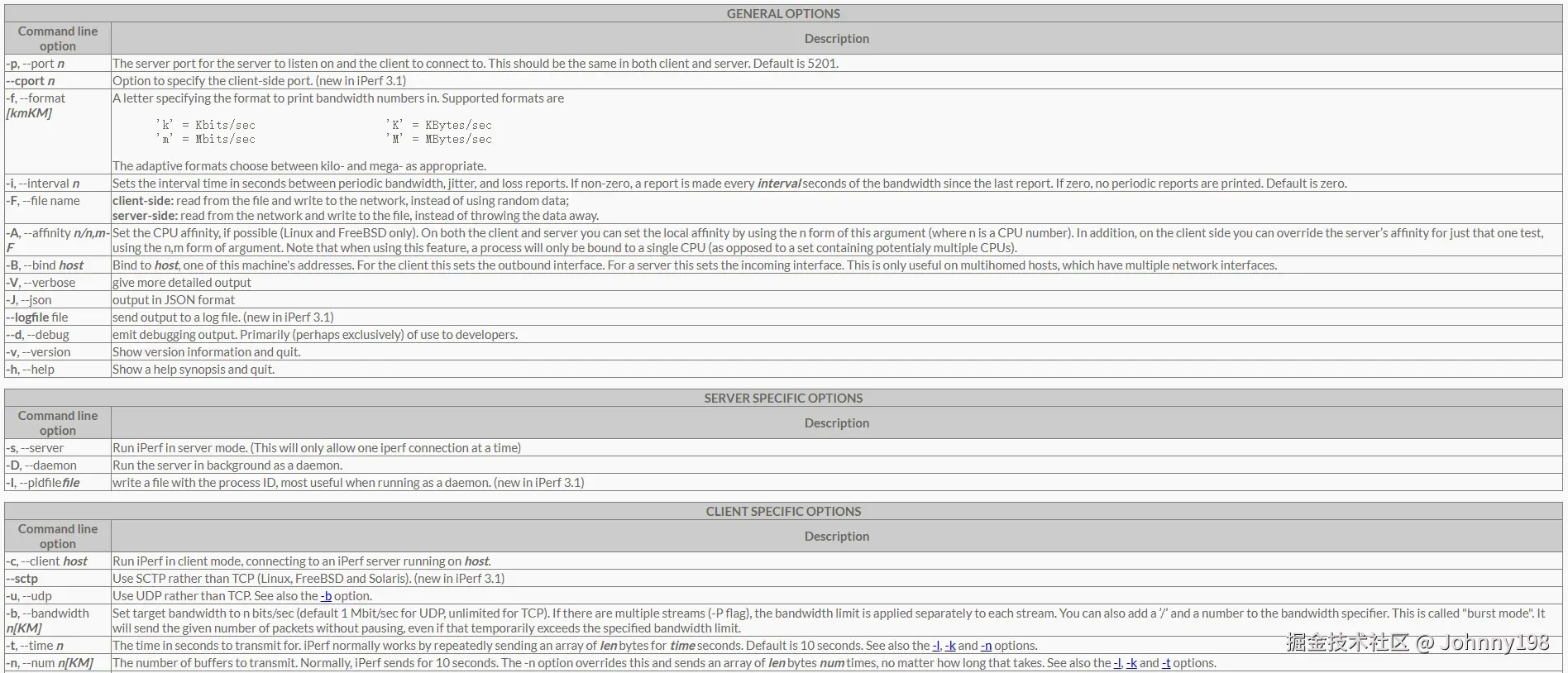

参数设置可参考Iperf3参数设置说明网址：iperf.fr/iperf-doc.p…

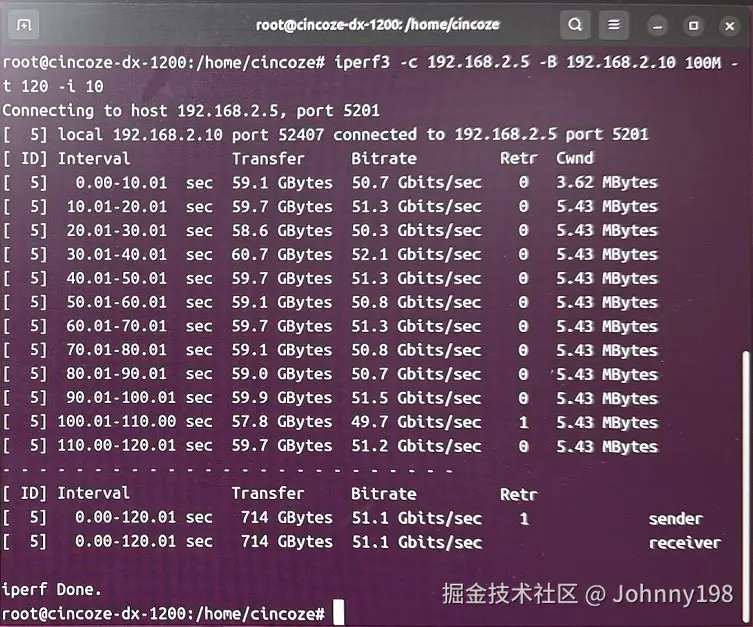

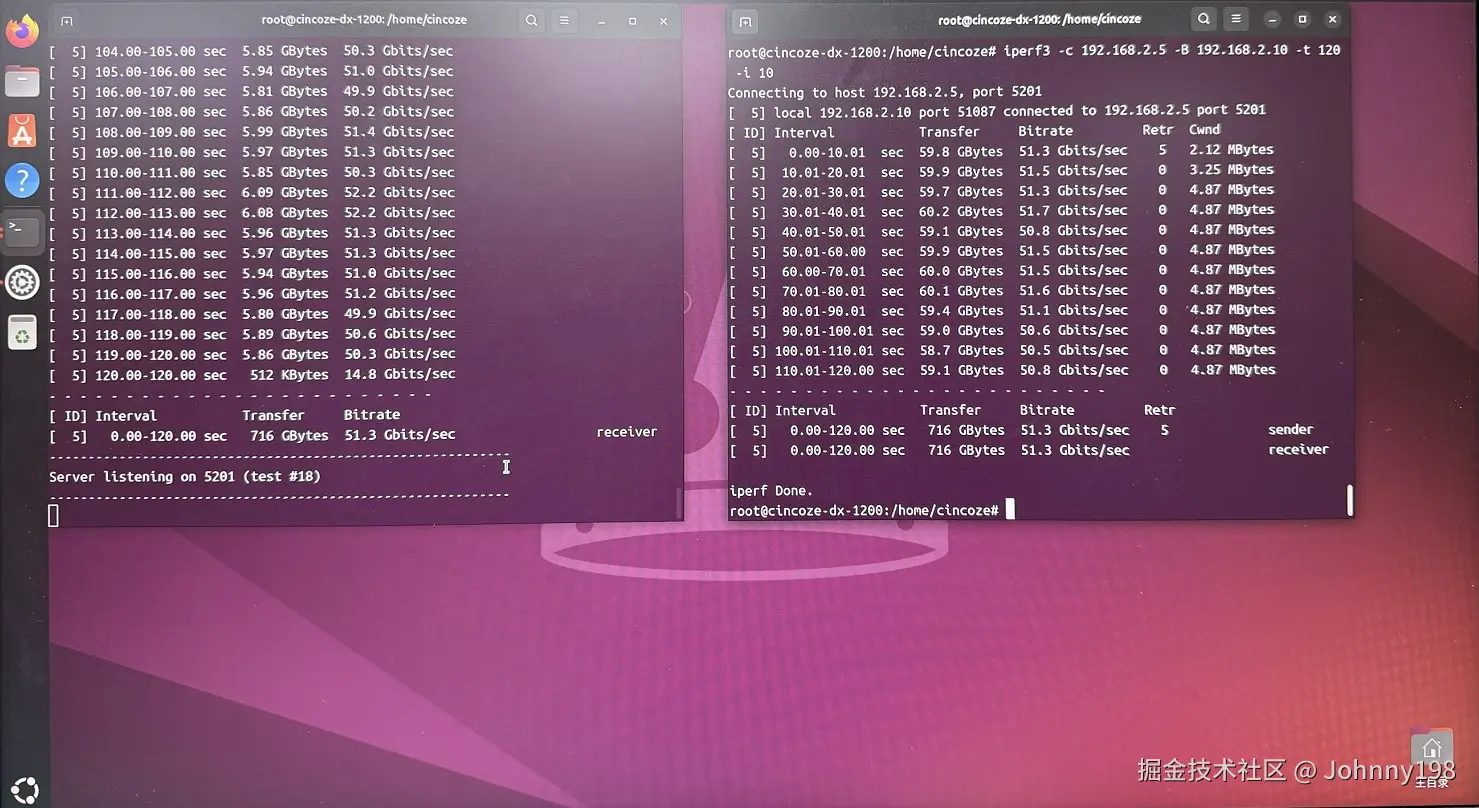

  1. 在客户端窗口可查看测试结果。


参考网址1：www.cincoze-china.com/goods_info.…



参考网址2：iperf.fr/iperf-downl…
