freeswitch+freeswitch+语音网关拨打电话

说明

架构

语音网关部署在内网环境，在外网环境中的freeswitch-cloud不能直接调用到语音网关。在内网环境中再部署一台freeswitch用于转发

graph LR
freeswitch-cloud --> freeswitch-local --> 语音网关

配置描述

• 1、语音网关开放552241、552242、552243三个电话线路
• 2、freeswitch-local注册使用这三个电话线路拨打电话
• 3、后面的配置都在freeswitch-local中

gateway配置

在/usr/local/freeswitch/conf/sip_profiles/external分别配置gw1、gw2、gw3

<!-- gw2、gw3类似只是username和password不一样 -->
<gateway name="gw1">
    <param name="realm" value="123.34.54.233:5060"/>
    <param name="username" value="552241"/>
    <param name="password" value="552241"/>
    <param name="register" value="true" />
    <param name="register-transport" value="udp"/>
</gateway>

问题一：三条电话线路只有一条可以注册成功

现象查看

# fs_cli控制台执行，只有一个gateway能够成功
sofia status

排查

• 1、MicroSIP都能同时注册成功
• 2、通过抓包，发现Via: SIP/2.0/UDP 122.44.22.44:56068存在端口不同

解决

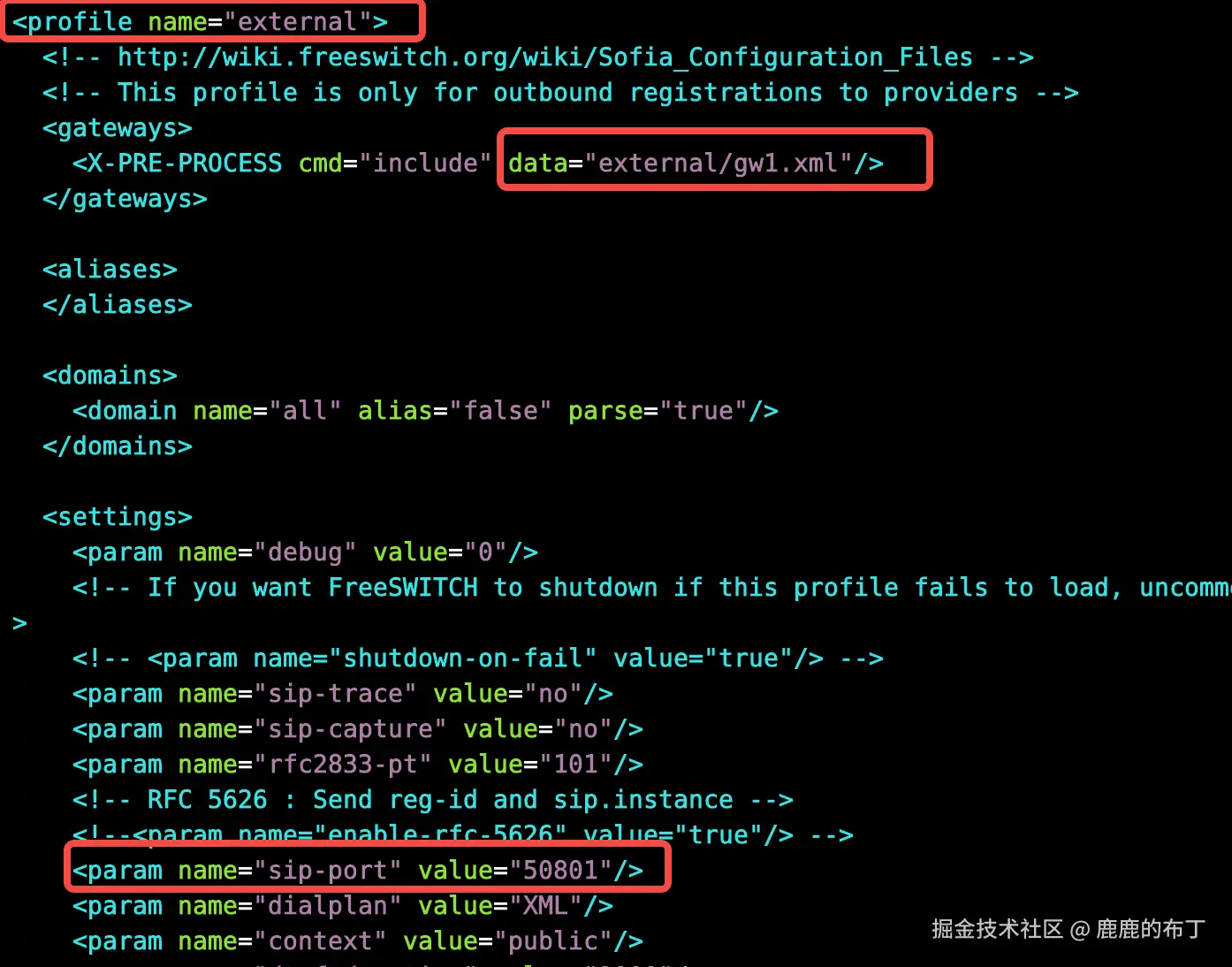

如下图：修改/usr/local/freeswitch/conf/sip_profiles下external.xml，并另外复制两份对应gw2、gw3

问题二：拨打的电话并非配置的分机号，而是总台号码

排查

• 1、使用MicroSIP拨打是分机号
• 2、使用originate命令拨打时，为总台号码
• 3、使用抓包工具，对比两个的SIP请求的From头。MicroSIP显示为：From: "552241" <sip:552241@123.34.54.233:5060>，使用originate命令拨打显示为：From: "" <sip:552241@123.34.54.233:5060>

解决

如下：修改/usr/local/freeswitch/conf/dialplan下public.xml，gw2、gw3配置一致

<extension name="out_gw1">
    <condition field="destination_number" expression="^(\d+)$">
       <action application="set" data="effective_caller_id_number=552241"/>
       <action application="set" data="effective_caller_id_name=552241"/>
       <action application="set" data="caller_id_number=552241"/>
       <action application="bridge" data="sofia/gateway/gw1/${desttination_number}"/>
    </condition>
</extension>

修改拨号计划的这三个配置，在originate sofia/gateway/gw1/17847331832这种命令中应该如何写？
