BMF240R12E2G3作为一款1200V/240A的SiC MOSFET功率模块，在三相四线制储能变流器（PCS）中备受青睐，其根本性优势源于以下核心技术创新与系统级性能突破：
⚡ 一、高频低损耗特性，突破效率瓶颈
超低导通与开关损耗
导通损耗优化：常温下导通电阻（RDS(on)）仅5.5mΩ，高温（150℃）下仍保持8.5mΩ，显著低于IGBT的饱和压降（2-3V）。

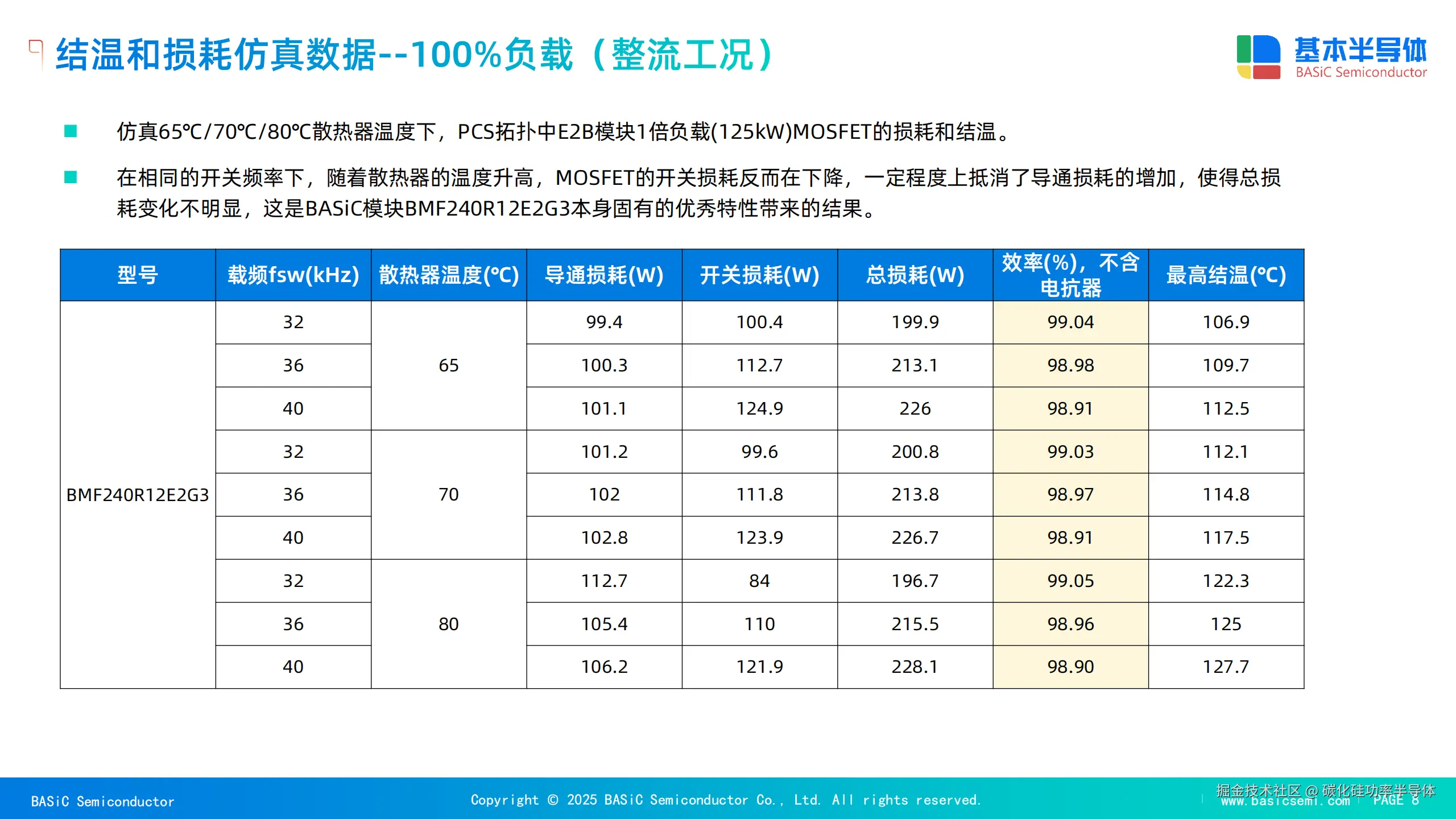

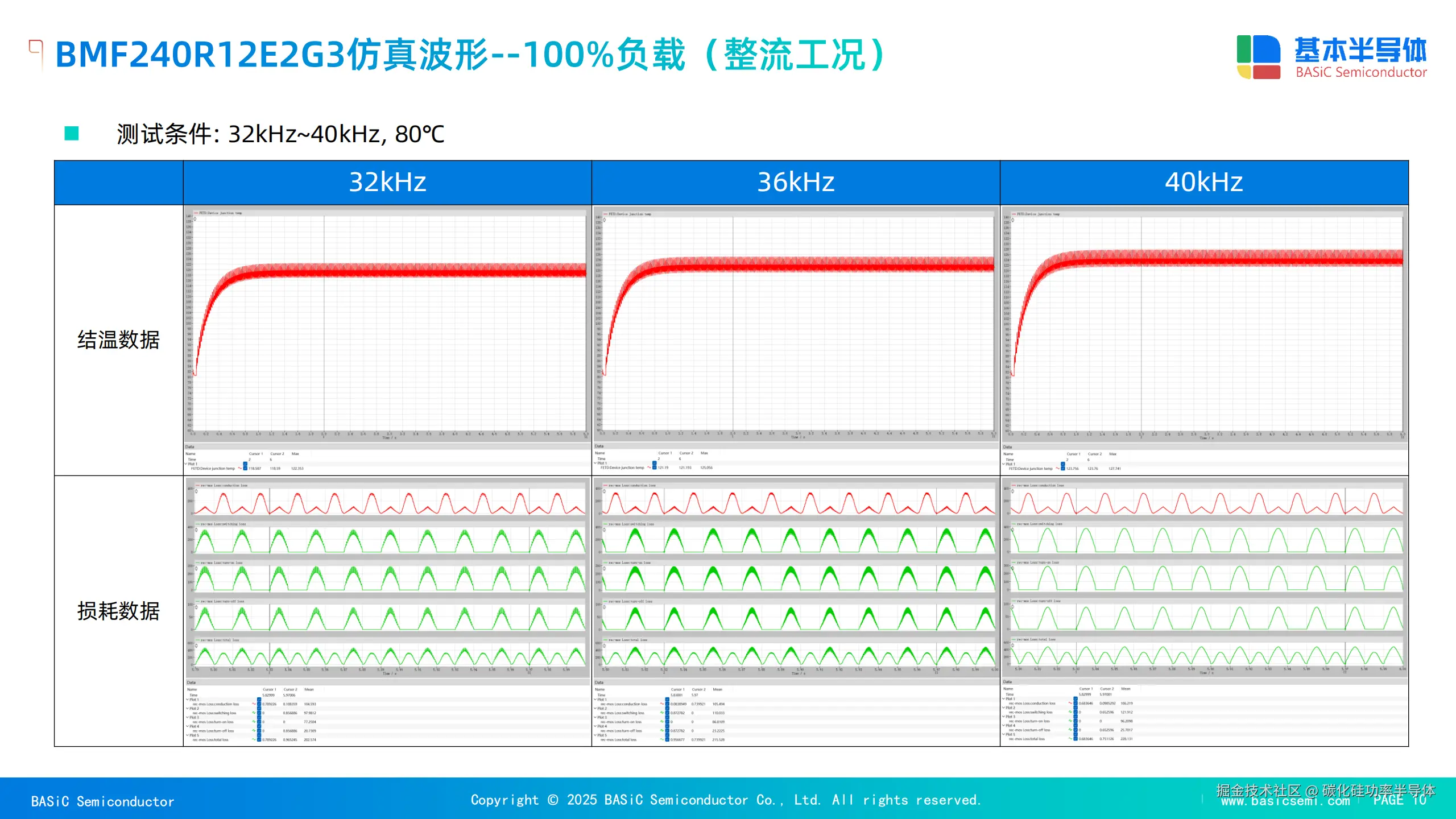

开关损耗负温度特性：开通损耗（Eon）随温度升高而下降（125℃时比常温降低11.3%），抵消了导通损耗的温升影响，高温重载时总损耗仅增约5%39。这一特性在硬开关拓扑中尤为关键。
零反向恢复损耗：内置SiC SBD二极管，反向恢复电荷（Qrr）低至0.59–0.63μC（竞品通常>1.2μC），消除体二极管反向恢复导致的EMI和损耗。
高频支持能力（40kHz+）
高开关频率使滤波电感体积减少36%，功率密度提升25%，同时降低磁性元件成本。

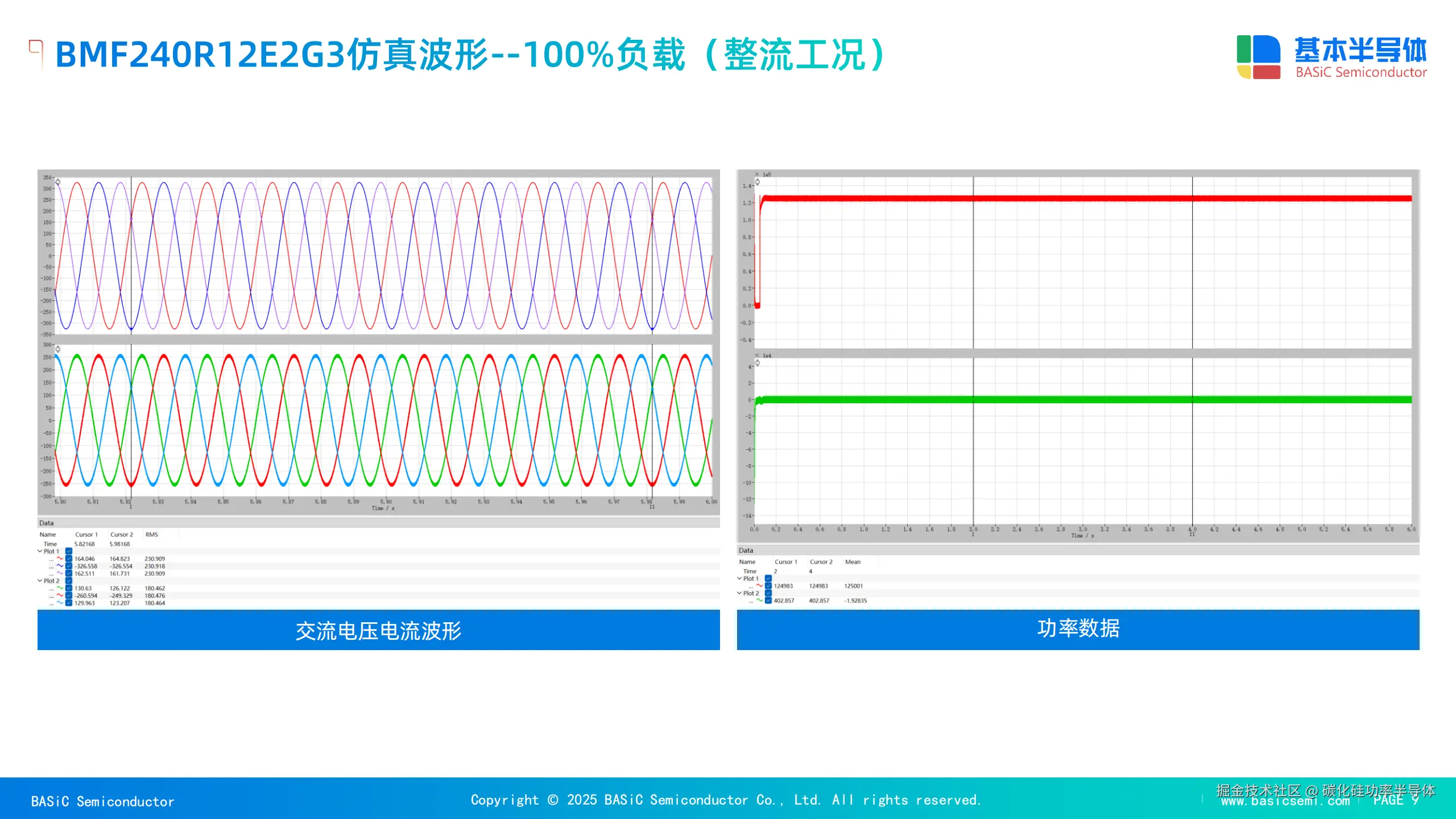

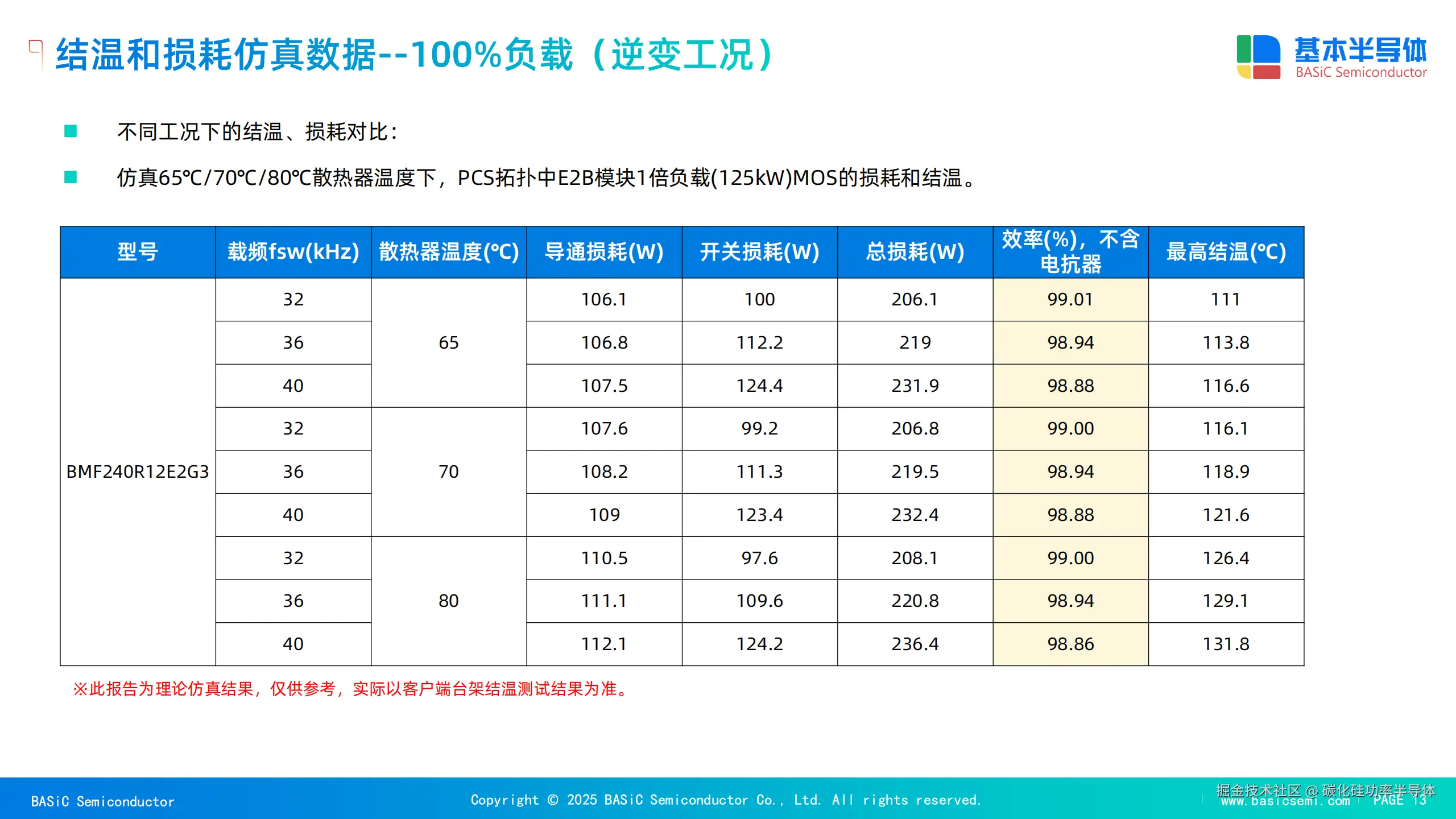

实测PCS整机效率达≥98.8% （不含电抗器），较IGBT方案提升1%以上，年均充放电循环损耗显著降低。
🔥 二、高温可靠性与热管理革新
耐高温封装与材料
Si₃N₄陶瓷基板：导热率90W/mK，抗弯强度700N/mm²，支持1000次以上功率循环无分层。

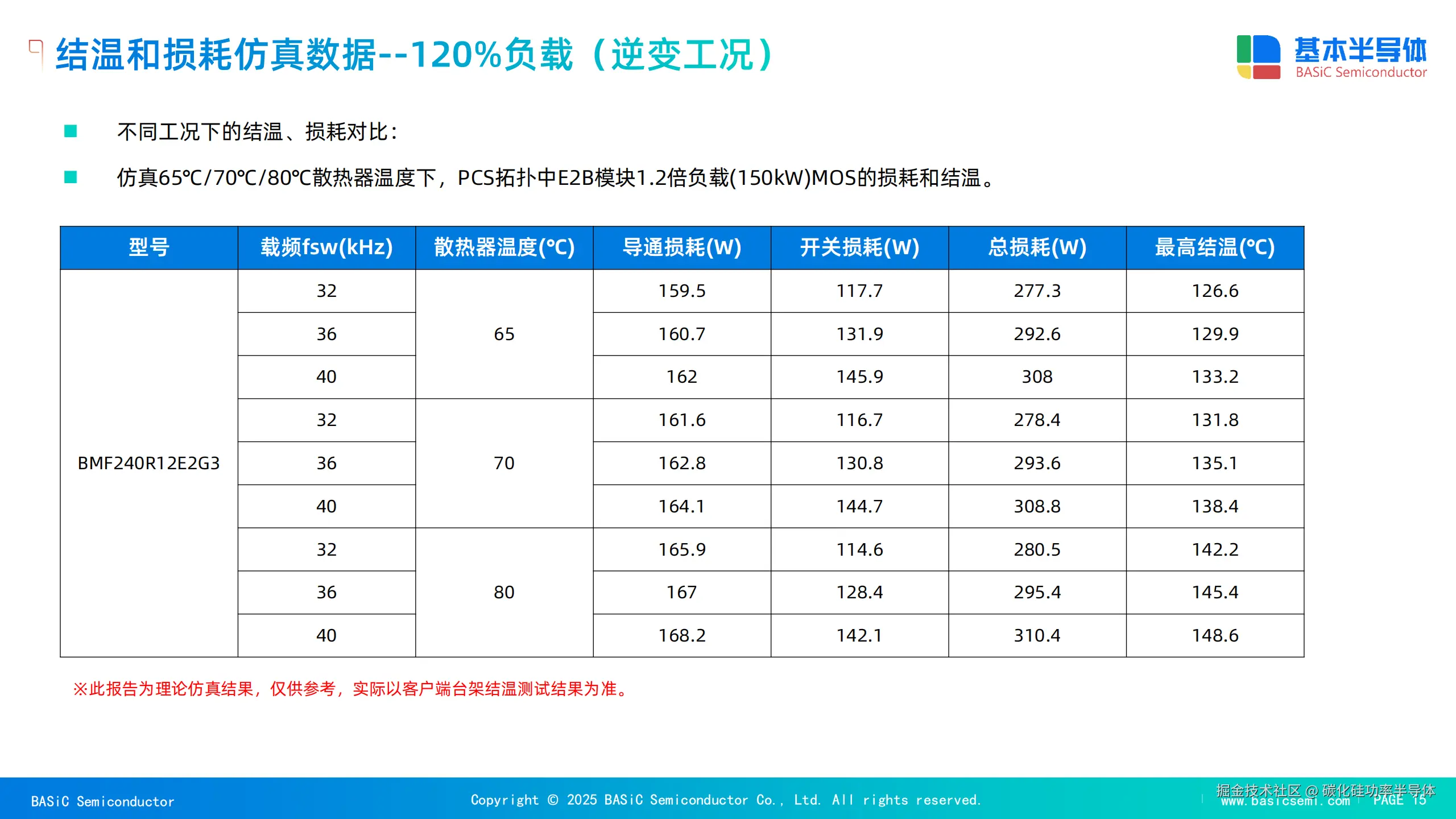

结温175℃：允许散热器温度达80℃时满功率运行，150kW过载（1.2倍）时结温仅142–150℃。
热阻优化与散热简化
结到壳热阻低至0.09K/W，结合Press-Fit压接技术，减少散热器体积30%，支持风冷或液冷系统。
💰 三、系统集成与成本效益重构
拓扑简化与功率密度提升
采用半桥两电平拓扑替代IGBT三电平方案，减少50%功率器件数量，降低控制复杂度。

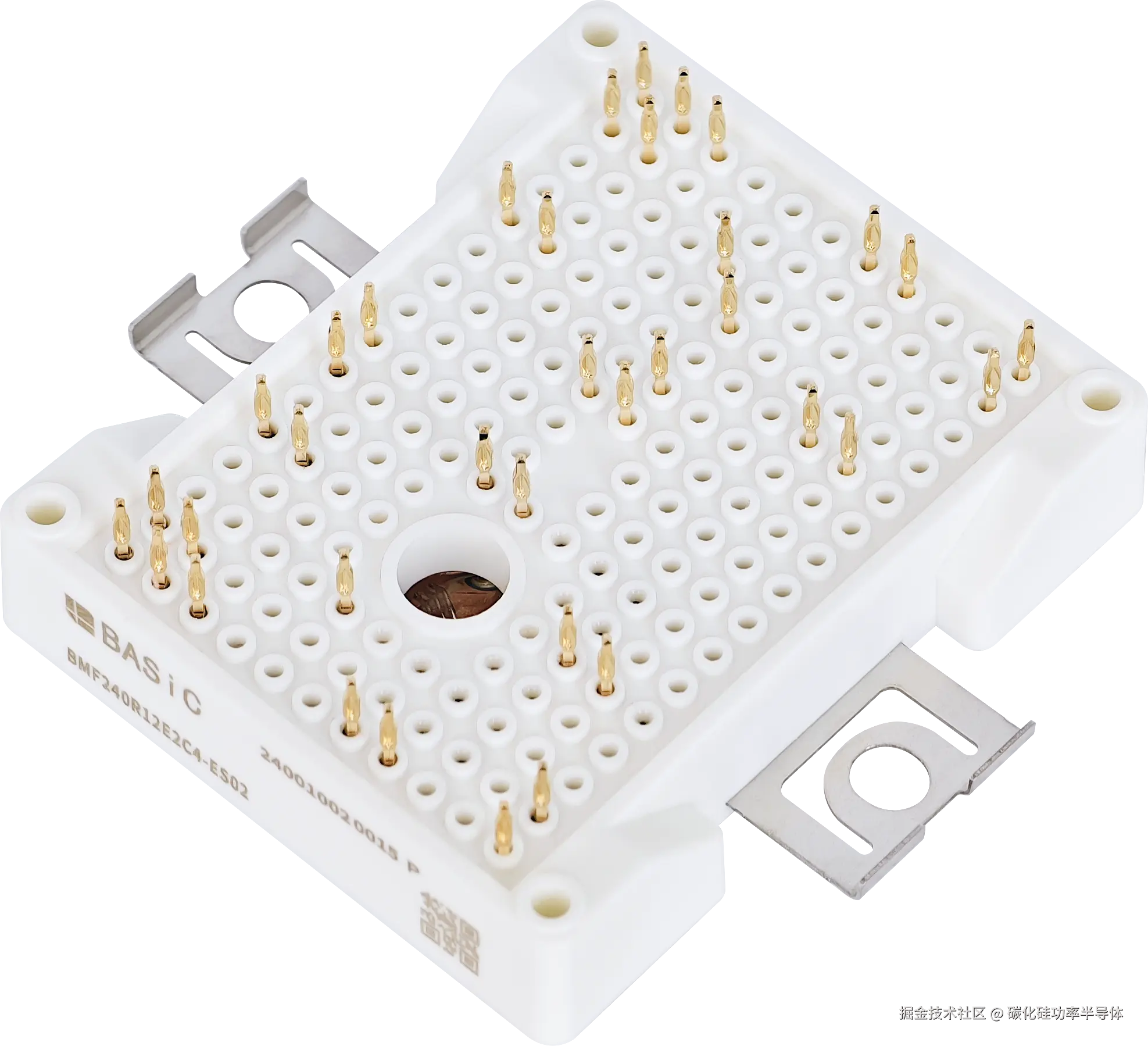

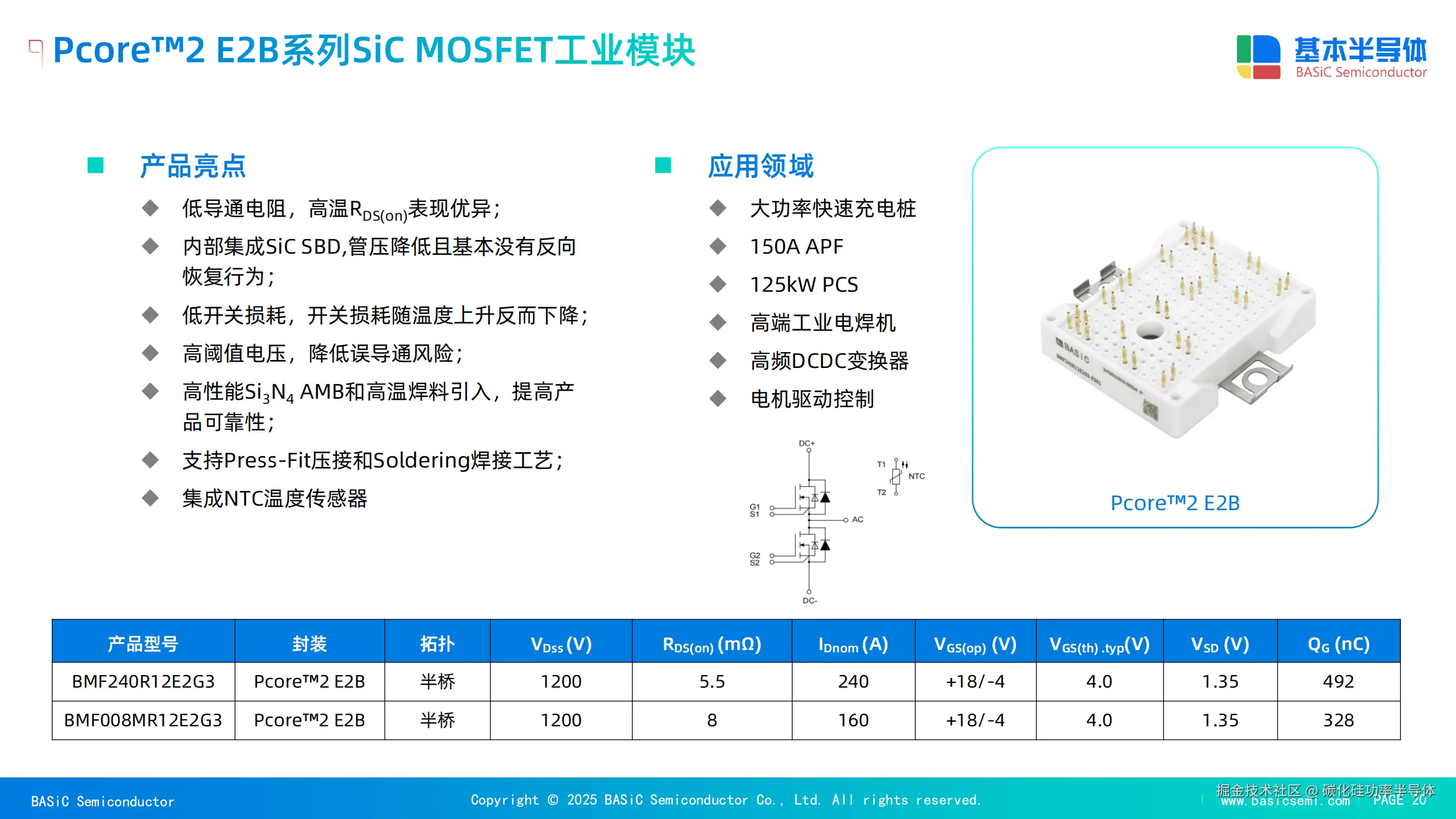

模块体积紧凑（E2B封装），125kW系统无需并联，减少均流风险。
全生命周期成本优势
初始成本降低5%：通过高功率密度设计缩减散热与磁性元件成本。
运行成本优化：效率每提升1%，125kW PCS年均多放电562.5kWh（按300次充放电计），投资回报周期缩短2.4个月。
🌪️ 四、电网异常工况的鲁棒性保障
浪涌电流抵御能力
内嵌SiC SBD二极管的正向压降（VSD）仅1.35V（竞品>5V），浪涌导通损耗降低60%以上。
无反向恢复特性（Qrr≈0），避免浪涌关断时的电压尖峰。
驱动保护协同设计
米勒钳位驱动（如BTD5350MCWR） ：将门极电压钳位，抑制高dv/dt导致的误开通。

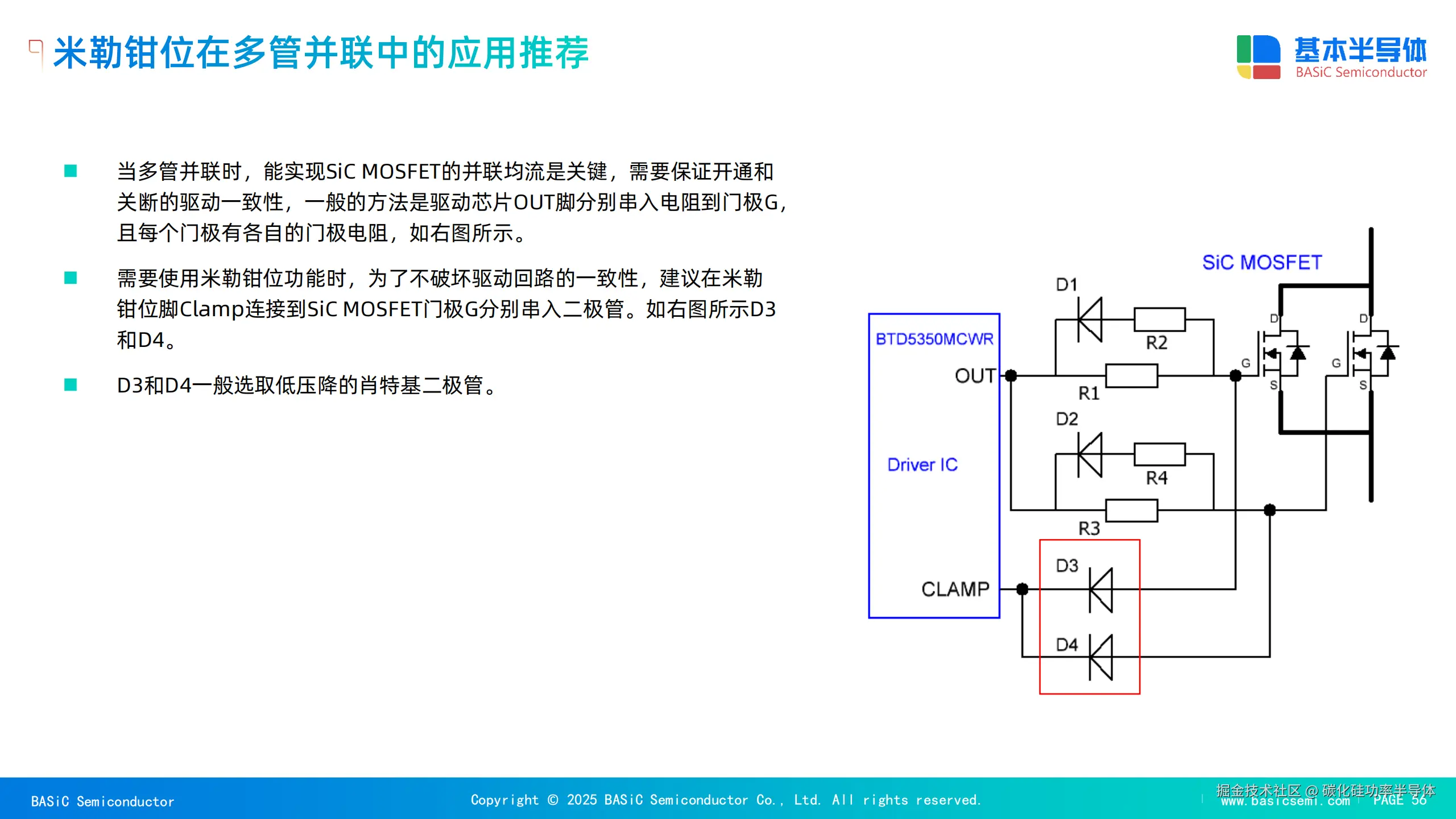

双门极独立驱动：通过肖特基二极管均流，确保多芯片并联时的电流均衡。
⚖️ 五、三相四线制场景的针对性优化
不平衡负载补偿能力

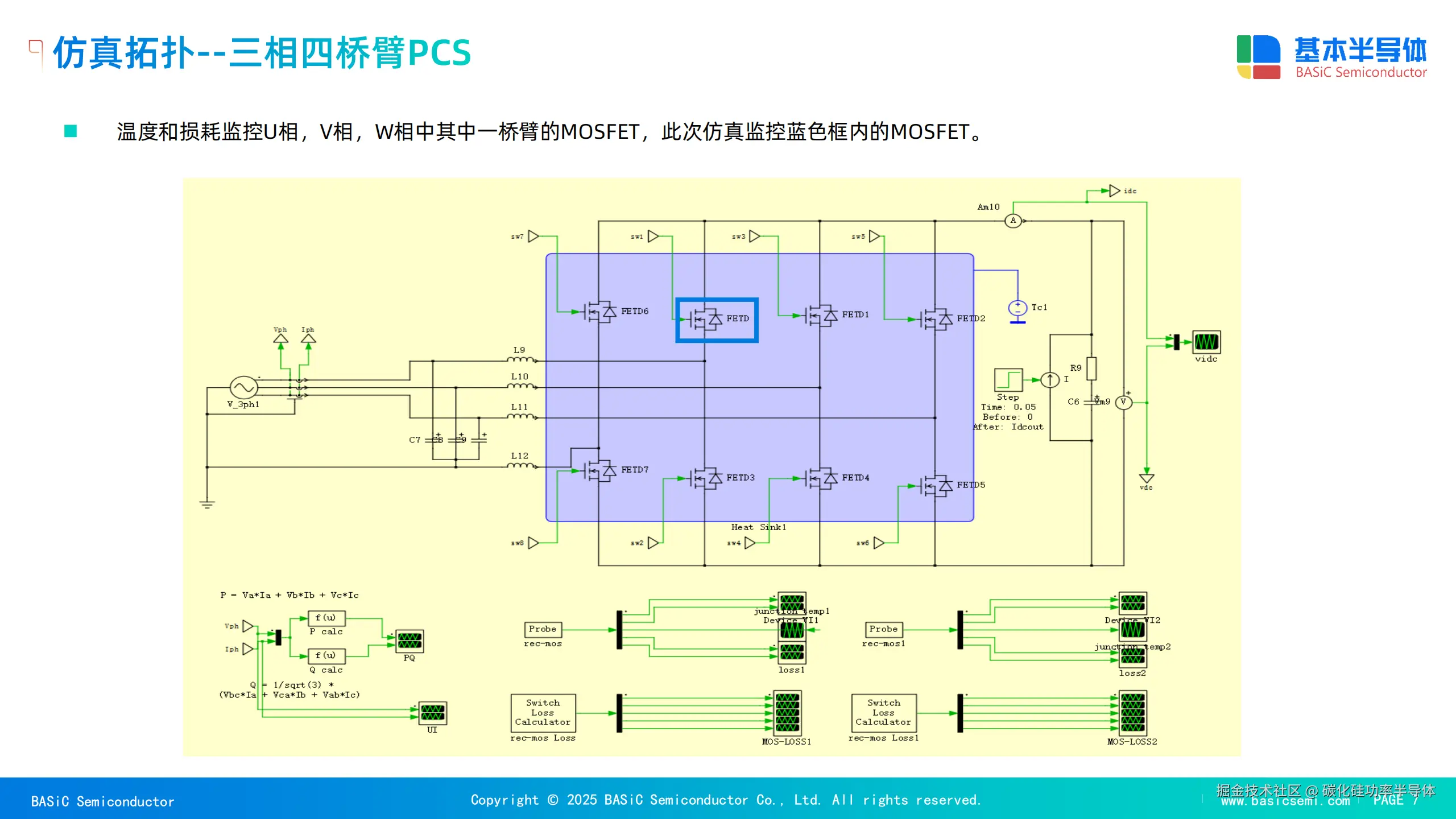

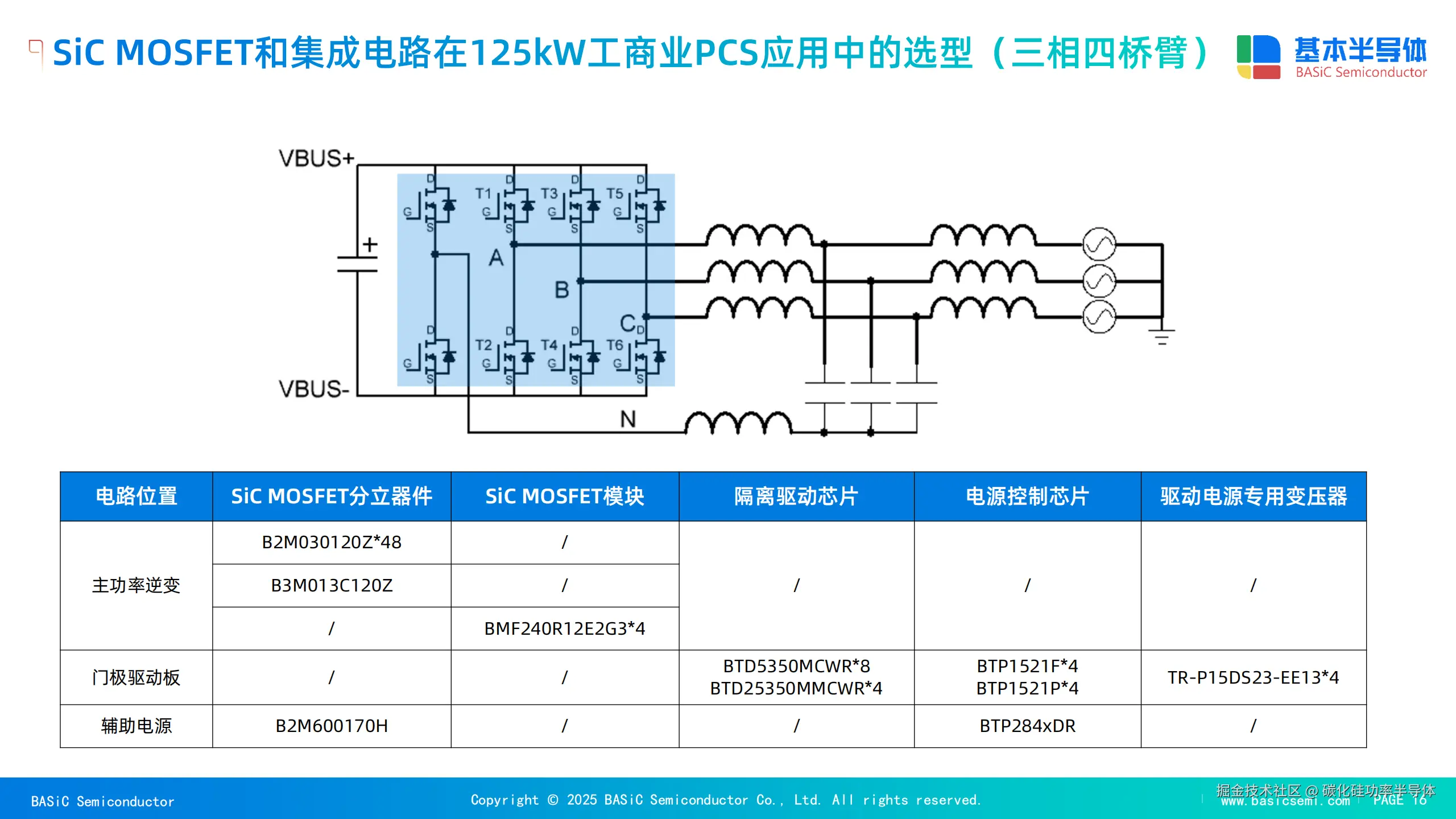

高频特性支持三相四桥臂拓扑，通过第四桥臂独立调控零序电流，解决单相负载（如空调）导致的电压畸变问题。
100%不平衡负载下，结温波动比IGBT方案低6℃，输出电压稳定性提升。
谐波抑制（THD<3.15%）
40kHz高频开关结合三次谐波注入调制，输出电流THD降至3.15%，优于电网标准（<5%）。
💎 结论：技术颠覆与产业链协同
BMF240R12E2G3通过 “高频低损耗+高温可靠性+系统集成优化” 三重革新，解决了PCS在高效率、高功率密度、电网适应性等维度的核心痛点。其优势不仅体现在参数领先（如98.8%效率、175℃结温），更通过配套驱动生态（如BTD5350MCWR芯片、BTP1521P电源IC）实现“即插即用”，加速国产SiC替代IGBT的产业升级。随着SiC成本持续下探，该模块将进一步推动光储一体化与智能电网的技术演进。
