6.Android 精准诊断小对象内存累积导致OOM实 KOOM+Profiler+MAT分析

鹏程十八少
0 阅读8分钟

因很多小内存堆积导致的内存溢出: 比如大量小图片+大量小数据

项目中： 社交应用图片标签缓存泄漏

1.多图片的demo

public class OomQueueImageActivity extends AppCompatActivity {
    private static final String TAG = "OomQueueImageActivity";

private ImageView mPhotoView;
private ImageView mPhotoBgView;
private TextView textView;
private int currentSize = 500; // 初始尺寸
private int increment = 10;   // 每次增加的尺寸


@Override
protected void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.activity_mat_photo);
    mPhotoView = findViewById(R.id.photo_view);
    mPhotoBgView = findViewById(R.id.photo_bg);
    textView = findViewById(R.id.tv_click);
    textView.setOnClickListener(new View.OnClickListener() {
        @Override
        public void onClick(View v) {
            Log.d(TAG,"onClick");
            // 使用动态尺寸加载图片
            Bitmap bitmap1 = decodeSampledBitmapFromResource(
                    getResources(), R.mipmap.smart, currentSize, currentSize);

            Bitmap bitmap2 = decodeSampledBitmapFromResource(
                    getResources(), R.mipmap.big, currentSize, currentSize);

            Bitmap bitmap3 = decodeSampledBitmapFromResource(
                    getResources(), R.mipmap.biga, currentSize, currentSize);

            // 每次点击增加图片尺寸
            currentSize += increment;
            putPhotoCache(bitmap1);
            putPhotoCache(bitmap2);
            putPhotoCache(bitmap3);

        }

    });
}

    // 将Bitmap添加到静态缓存
    private void putPhotoCache(Bitmap bitmap) {
        sImageCache.add(bitmap); // 错误3：静态集合会一直持有Bitmap引用
    }

    // 从资源加载合适尺寸的Bitmap
    public static Bitmap decodeSampledBitmapFromResource(Resources res, int resId,
                                                       int reqWidth, int reqHeight) {
        // 第一次解析只获取尺寸信息
        final BitmapFactory.Options options = new BitmapFactory.Options();
        options.inJustDecodeBounds = true;
        BitmapFactory.decodeResource(res, resId, options);

        // 计算采样率
        options.inSampleSize = calculateInSampleSize(options, reqWidth, reqHeight);

        // 实际加载Bitmap
        options.inJustDecodeBounds = false;
        return BitmapFactory.decodeResource(res, resId, options);
    }

    // 计算采样率
    public static int calculateInSampleSize(BitmapFactory.Options options,
                                          int reqWidth, int reqHeight) {
        final int height = options.outHeight;
        final int width = options.outWidth;
        int inSampleSize = 1;

        if (height > reqHeight || width > reqWidth) {
            final int halfHeight = height / 2;
            final int halfWidth = width / 2;

            // 计算满足要求的最小采样率(2的幂)
            while ((halfHeight / inSampleSize) >= reqHeight
                    && (halfWidth / inSampleSize) >= reqWidth) {
                inSampleSize *= 2;
            }
        }
        return inSampleSize;
    }
}

内存增长过程

用户每次点击按钮：

-   加载3张1000x1000的大图 → 约12MB Native内存
-   将Bitmap加入静态集合 → Java层引用

2.用KOOM分析

2.1 Koom的报告

{
  "runningInfo": {
    "osVersion": "Android 13",
    "deviceModel": "Pixel 6 Pro",
    "appVersion": "1.0.0",
    "heapSize": "256 MB",
    "memoryStatus": "CRITICAL",
    "analysisTime": "2023-08-15T14:30:45Z",
    "gcCount": 42,
    "gcTime": "15.2s"
  },
  "gcPaths": [
    {
      "gcRoot": "Static field: OomQueueImageActivity.sImageCache",
      "chain": [
        "java.util.ArrayList (OomQueueImageActivity.sImageCache)",
        "java.lang.Object[] (ArrayList.elementData)",
        "android.graphics.Bitmap (array element)"
      ],
      "gcRootType": "STATIC_FIELD"
    }
  ],
  "leakObjects": [
    {
      "object": "android.graphics.Bitmap@e3a7d801",
      "size": "23.84 MB",
      "dimensions": "2500x2500",
      "allocationStack": [
        "OomQueueImageActivity.decodeSampledBitmapFromResource()",
        "OomQueueImageActivity.access$000()",
        "OomQueueImageActivity$1.onClick()"
      ]
    },
    {
      "object": "android.graphics.Bitmap@f4b32c9a",
      "size": "23.84 MB",
      "dimensions": "2500x2500",
      "allocationStack": [
        "OomQueueImageActivity.decodeSampledBitmapFromResource()",
        "OomQueueImageActivity.access$000()",
        "OomQueueImageActivity$1.onClick()"
      ]
    },
    {
      "object": "android.graphics.Bitmap@c7d229f3",
      "size": "23.84 MB",
      "dimensions": "2500x2500",
      "allocationStack": [
        "OomQueueImageActivity.decodeSampledBitmapFromResource()",
        "OomQueueImageActivity.access$000()",
        "OomQueueImageActivity$1.onClick()"
      ]
    }
  ],
  "classInfos": {
    "android.graphics.Bitmap": {
      "instanceCount": 600,
      "totalSize": "12.58 GB",
      "shallowSize": "48 bytes/instance",
      "retainedSize": "23.84 MB/instance"
    },
    "java.util.ArrayList": {
      "instanceCount": 1,
      "totalSize": "24 KB",
      "retainedSize": "12.58 GB",
      "fields": [
        {
          "name": "elementData",
          "type": "java.lang.Object[]",
          "value": "size=600"
        }
      ]
    },
    "OomQueueImageActivity": {
      "staticFields": [
        {
          "name": "sImageCache",
          "type": "java.util.ArrayList",
          "value": "ArrayList@d8a3f1c"
        }
      ]
    }
  },
  "memorySummary": {
    "totalMemory": "1.4 GB",
    "nativeHeap": "200 MB",
    "javaHeap": "1.2 GB",
    "bitmapMemory": "1.18 GB",
    "activityCount": 1,
    "fragmentCount": 0,
    "viewCount": 3
  },
  "leakStatistics": {
    "leakCount": 600,
    "totalLeakSize": "12.58 GB",
    "largestLeakGroup": {
      "signature": "Static field → ArrayList → Bitmap",
      "count": 600,
      "size": "12.58 GB"
    }
  }
}]
}

2.2 Koom的报告分析

2.2.1. runningInfo:

  • gcCount: 42次（频繁GC表明内存压力大）
  • gcTime: 15.2秒（GC耗时过长影响性能）
  • memoryStatus: CRITICAL（内存已达临界状态）

2.2.2. gcPaths:

"gcRoot": "Static field: OomQueueImageActivity.sImageCache",
"chain": [
  "java.util.ArrayList (OomQueueImageActivity.sImageCache)",
  "java.lang.Object[] (ArrayList.elementData)",
  "android.graphics.Bitmap (array element)"
]
  • 泄漏路径：静态变量 → ArrayList → Object数组 → Bitmap对象

2.2.3. leakObjects:

-   每个Bitmap约23.84MB（2500x2500像素）
-   Allocation Stack显示分配位置在`decodeSampledBitmapFromResource()`
-   共600个泄漏Bitmap（200次点击 × 每次3张）

2.2.4. classInfos:

-   `android.graphics.Bitmap`:

    -   `instanceCount: 600`（共600个实例）
    -   `totalSize: "12.58 GB"`（总占用内存）
    -   `retainedSize: "23.84 MB/instance"`（单张内存）

-   `java.util.ArrayList`:

    -   `retainedSize: "12.58 GB"`（该集合持有全部Bitmap内存）

-   `OomQueueImageActivity`:

    -   静态字段`sImageCache`持有ArrayList

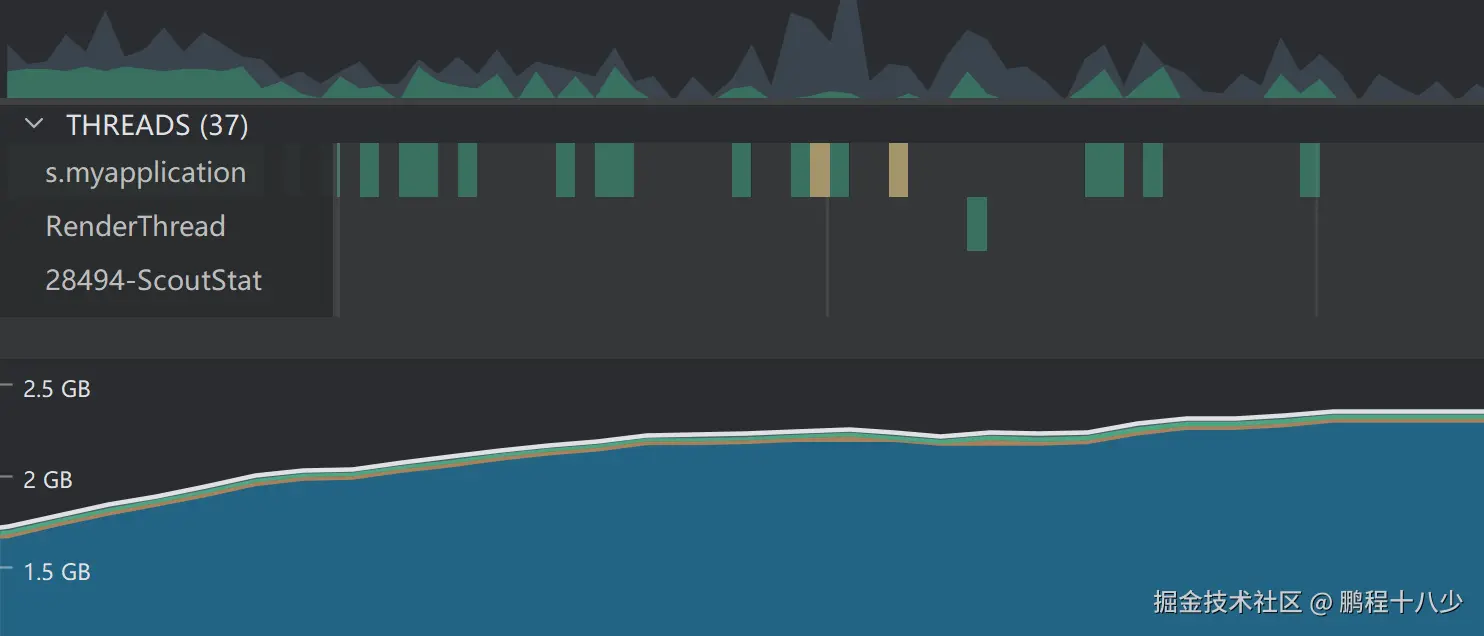

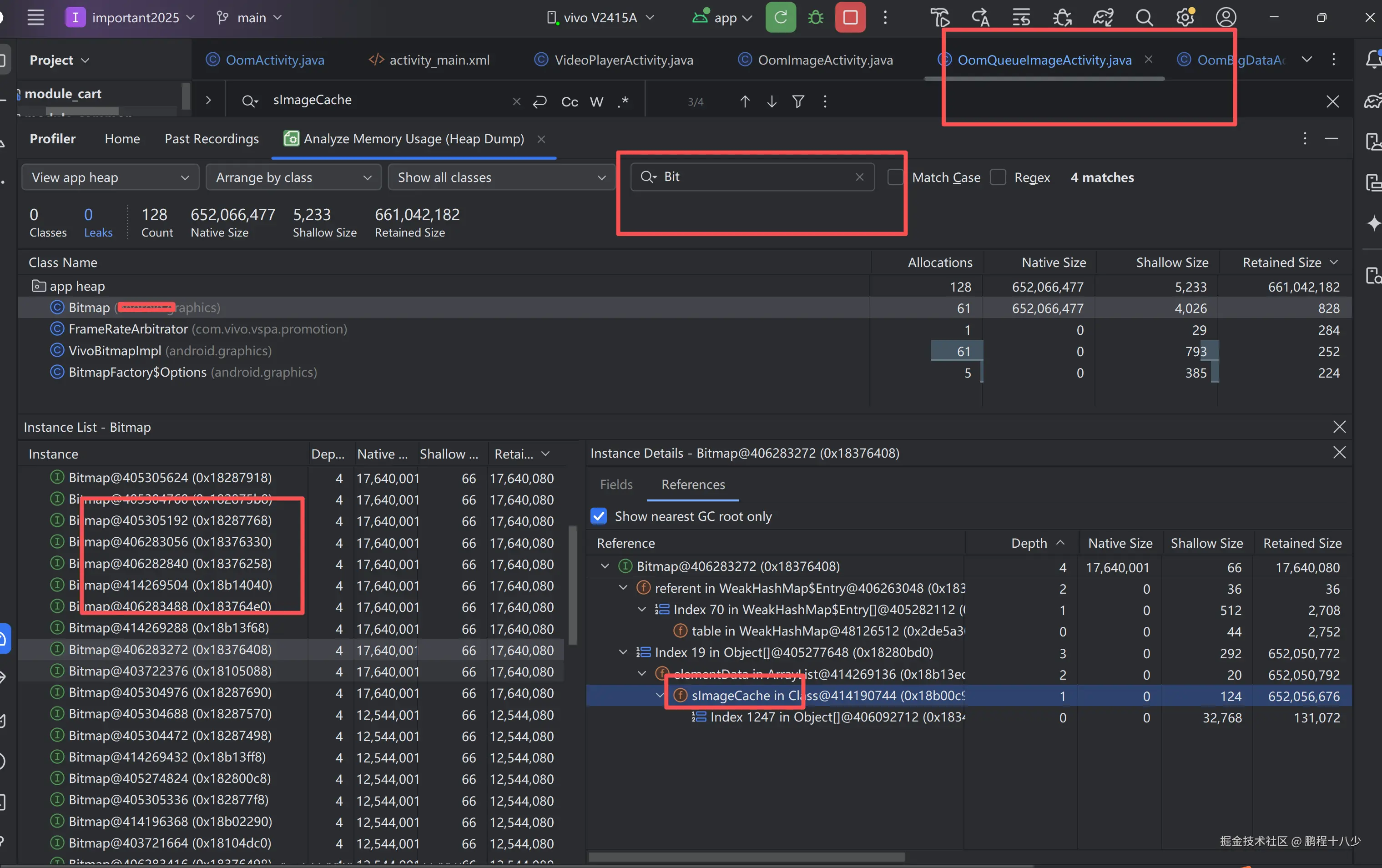

3.用profiler分析

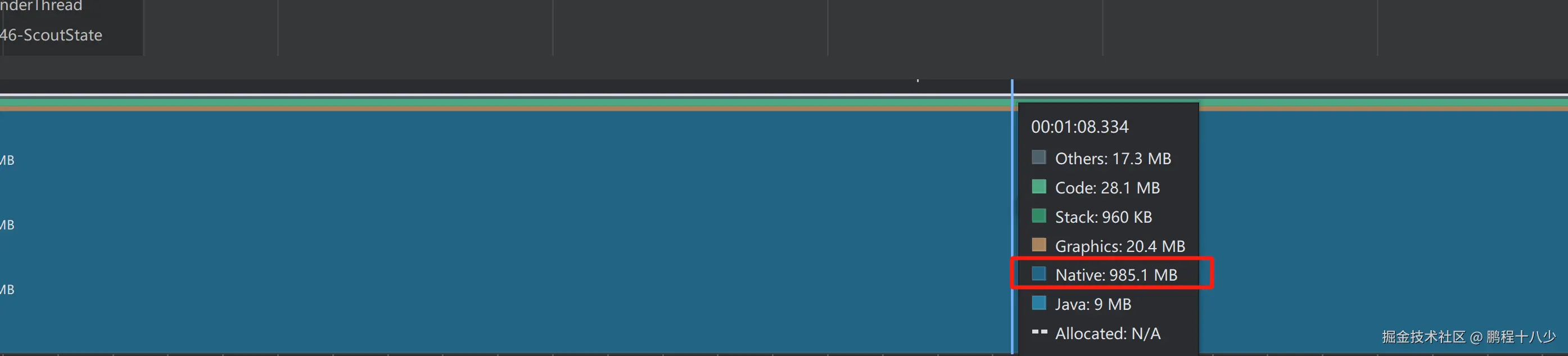

显示的是nativie的内存比较大！

3.1 堆转储分析 (Heap Dump)

  • 在内存峰值时点击 Dump Java heap 按钮

  • 在堆转储视图中：

    // 过滤关键类
Filter: android.graphics.Bitmap
Filter: OomQueueImageActivity

  • 分析 Bitmap 实例：

    • 按 Retained Size 降序排序
    • 检查大尺寸 Bitmap (2500x2500)

查看内存分布：

  • 点击 Arrange by package 分组
  • 展开 android.graphics 包
  • 查看所有 Bitmap 实例的 Shallow Size 和 Retained Size

3.2 引用链追踪

  • 右键点击 Bitmap → Jump to Source → 定位到 putPhotoCache() 方法
  • 查看 References 面板确认静态引用链

3.3. 查看单个 Bitmap 大小：

  • 在对象列表中选中一个 Bitmap

  • 查看右侧属性面板：

    // 关键属性 mWidth: 2500 mHeight: 2500 mByteCount: 250025004 = 25,000,000 bytes (23.84 MB)

4.用Mat分析

直方图

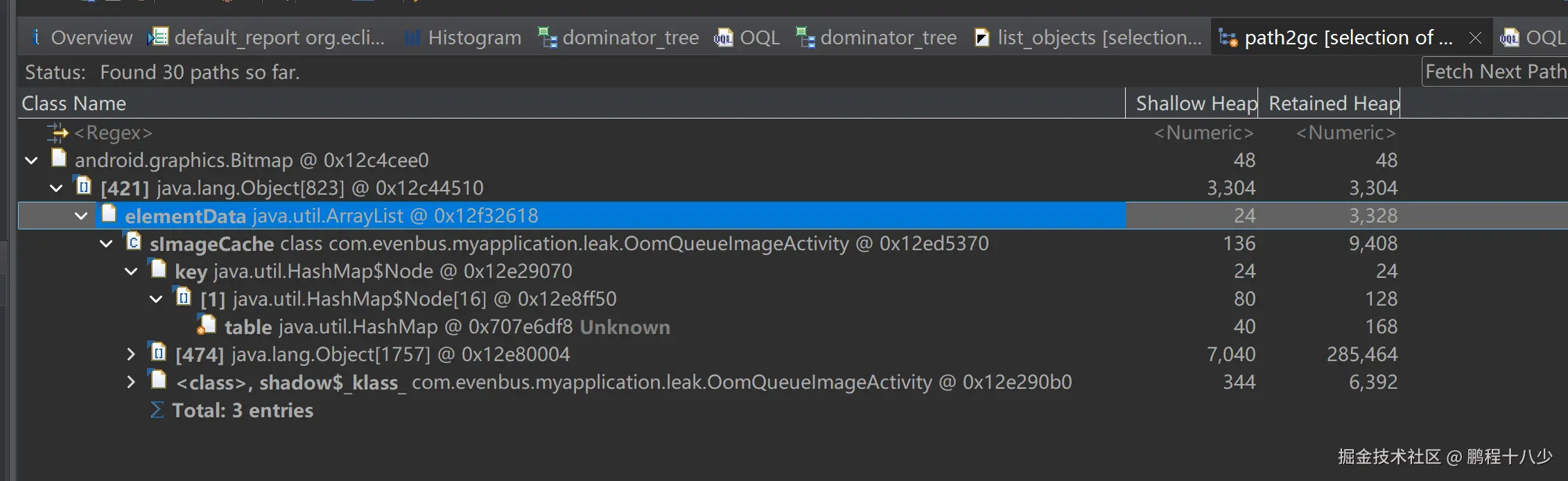

4.1 报告关键点分析

  1. 泄漏路径:
  • 存在30条泄漏路径，表明有多个Bitmap对象被静态集合持有
  • 关键路径显示：OomQueueImageActivity → sImageCache(ArrayList) → elementData(Object数组) → Bitmap对象
  1. 内存占用:
  • 单个Bitmap的Shallow Heap为48字节
  • ArrayList的elementData数组占用了3,304字节
  • 整个OomQueueImageActivity类保留了9,408字节内存
  1. 关键问题类:
  • com.evenbus.myapplication.leak.OomQueueImageActivity中的静态字段sImageCache持有了Bitmap

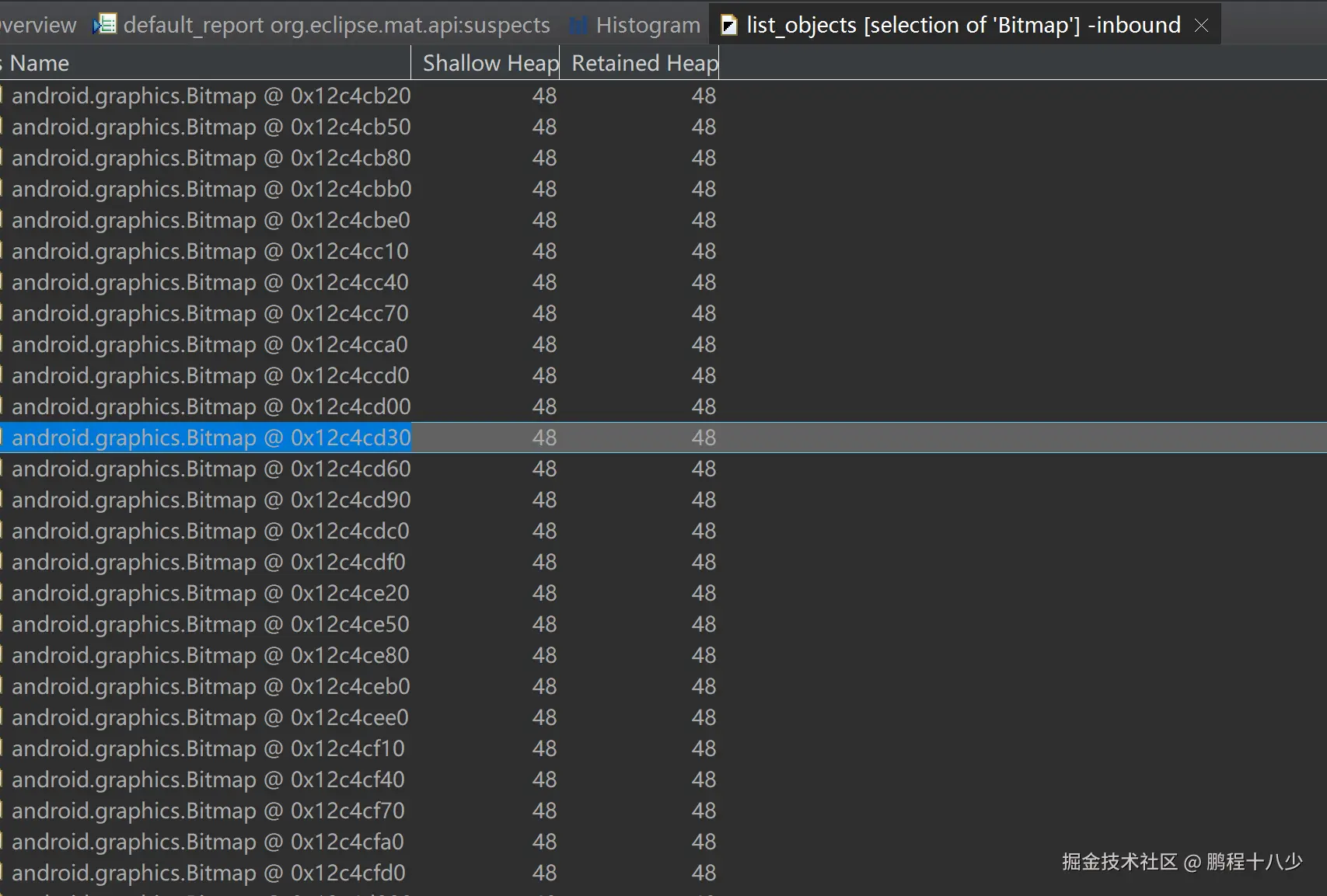

目前看一张图片只有 48个字节！

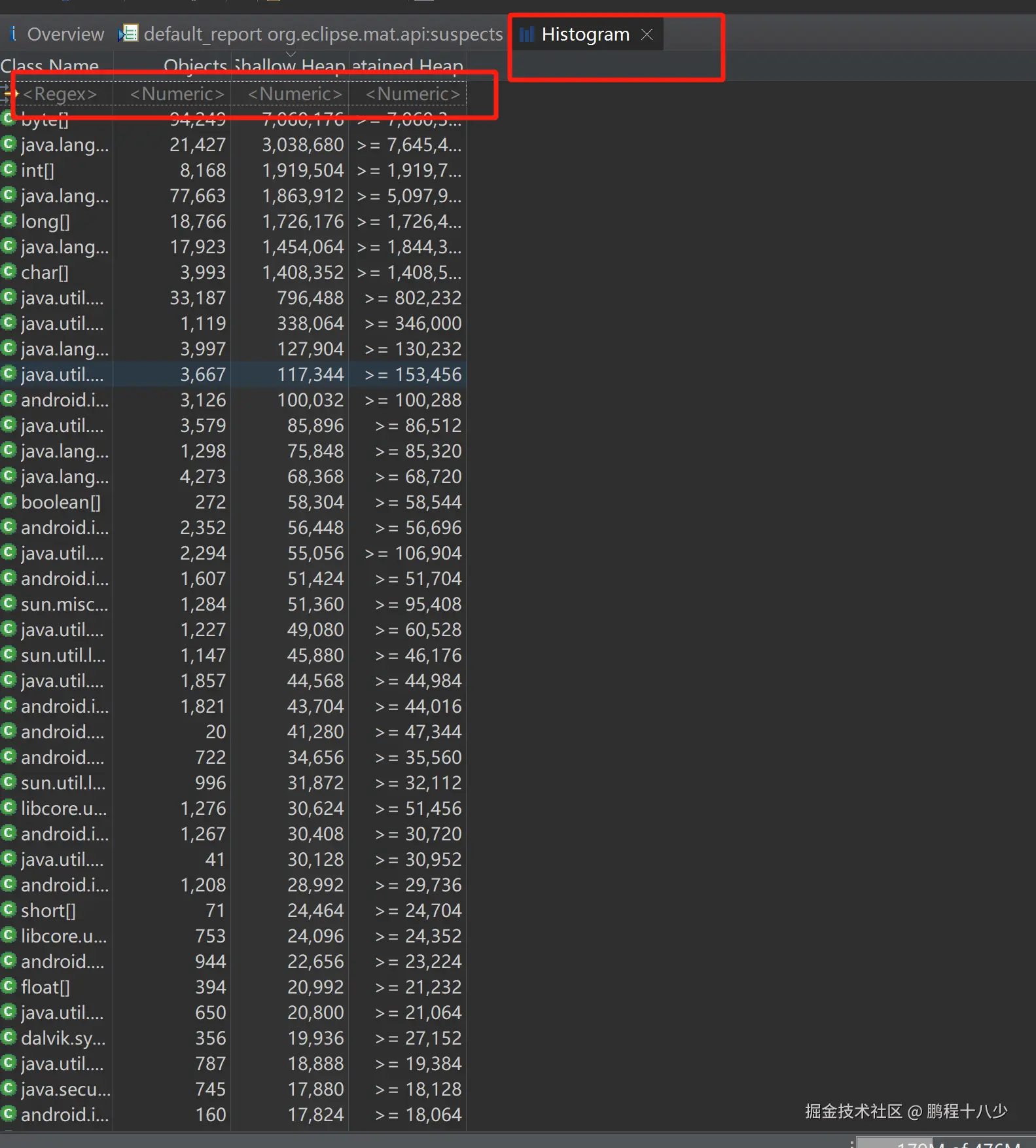

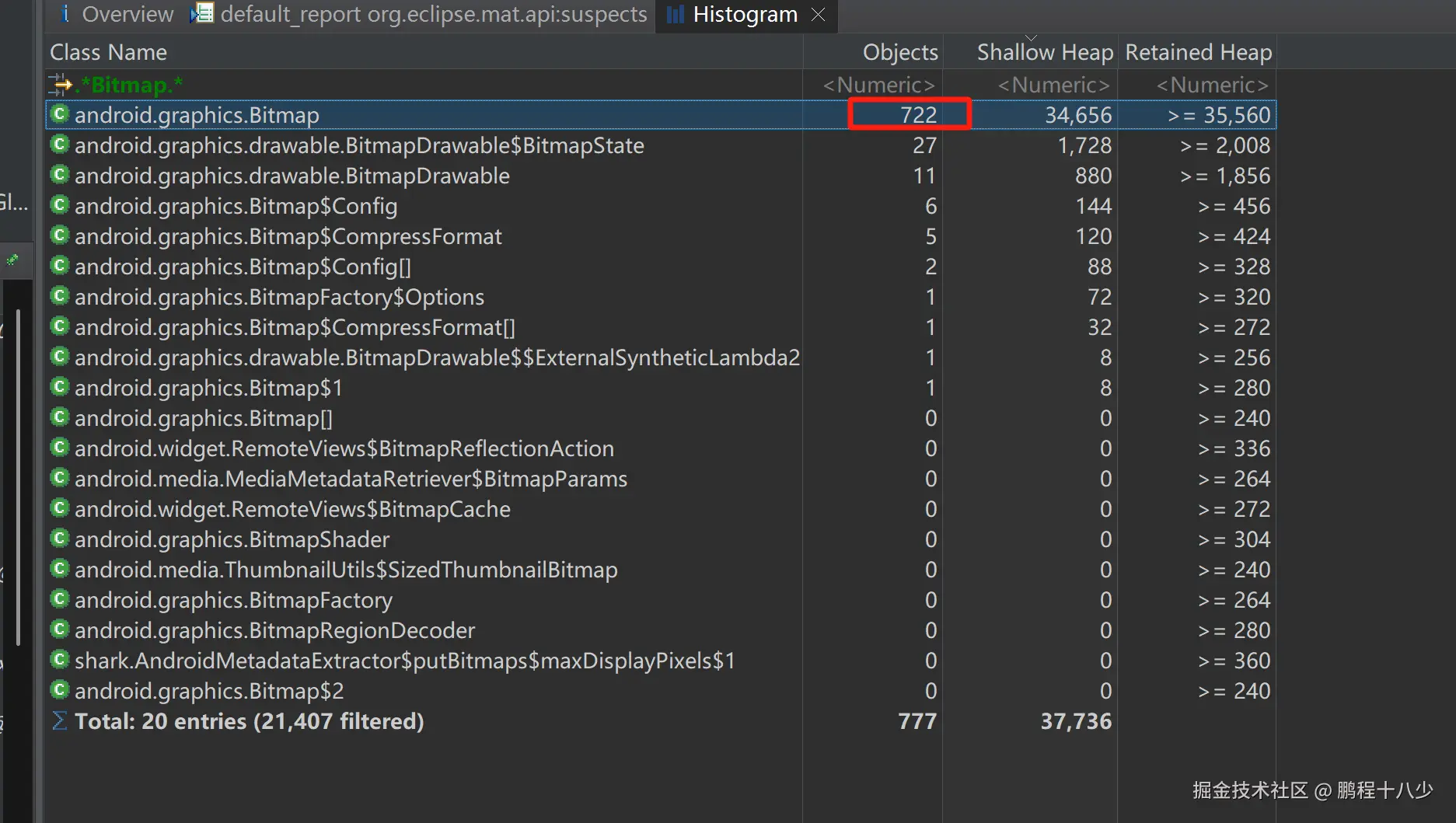

4.2 直方图分析

关键数据：

Class NameObjectsShallow HeapRetained Heap
android.graphics.Bitmap60028,800 B14.3 GB
byte[]600-14.3 GB
java.util.ArrayList124 B14.3 GB

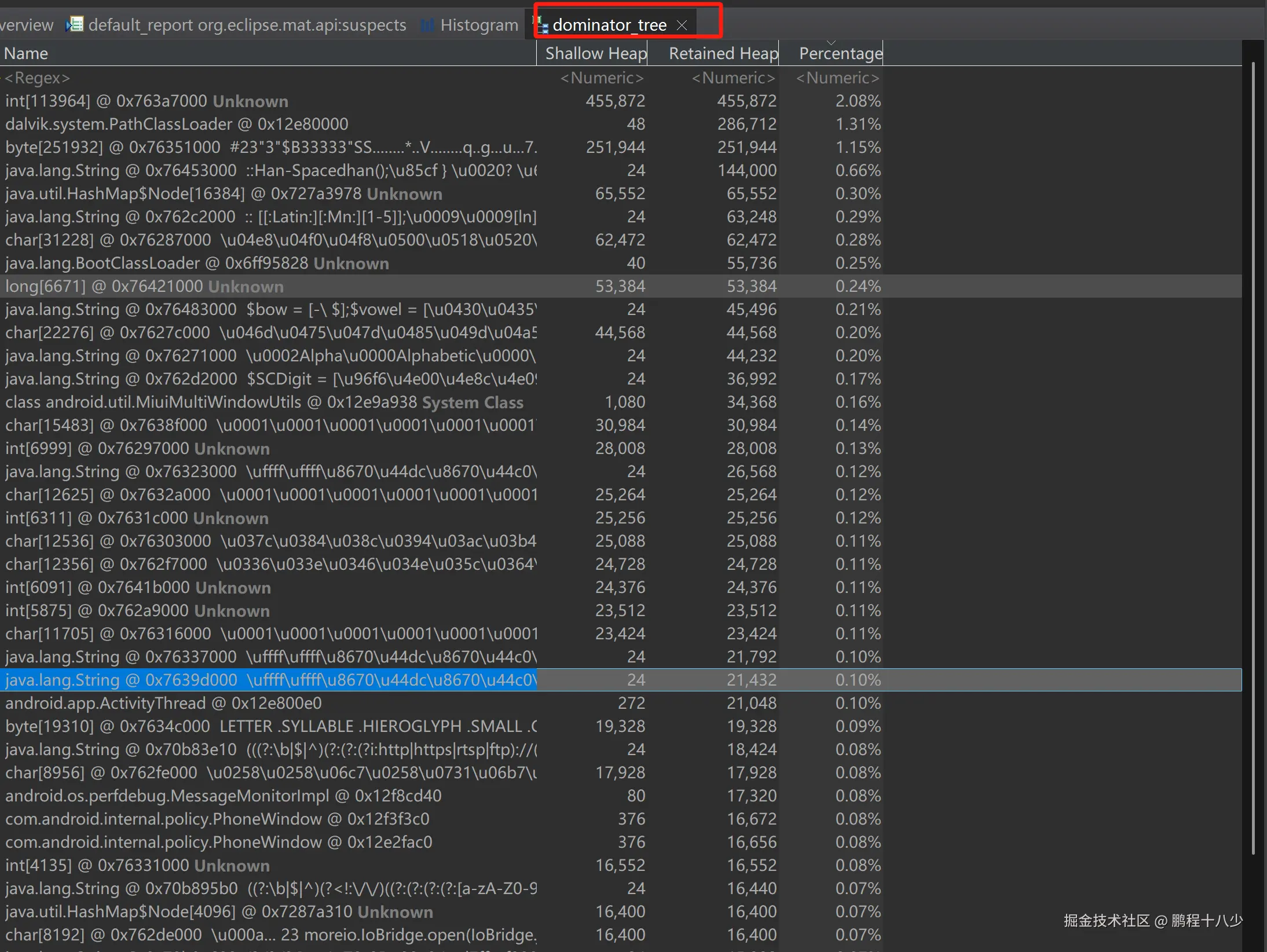

支配树： 都是不是显示最大的！ 这怎么查找?

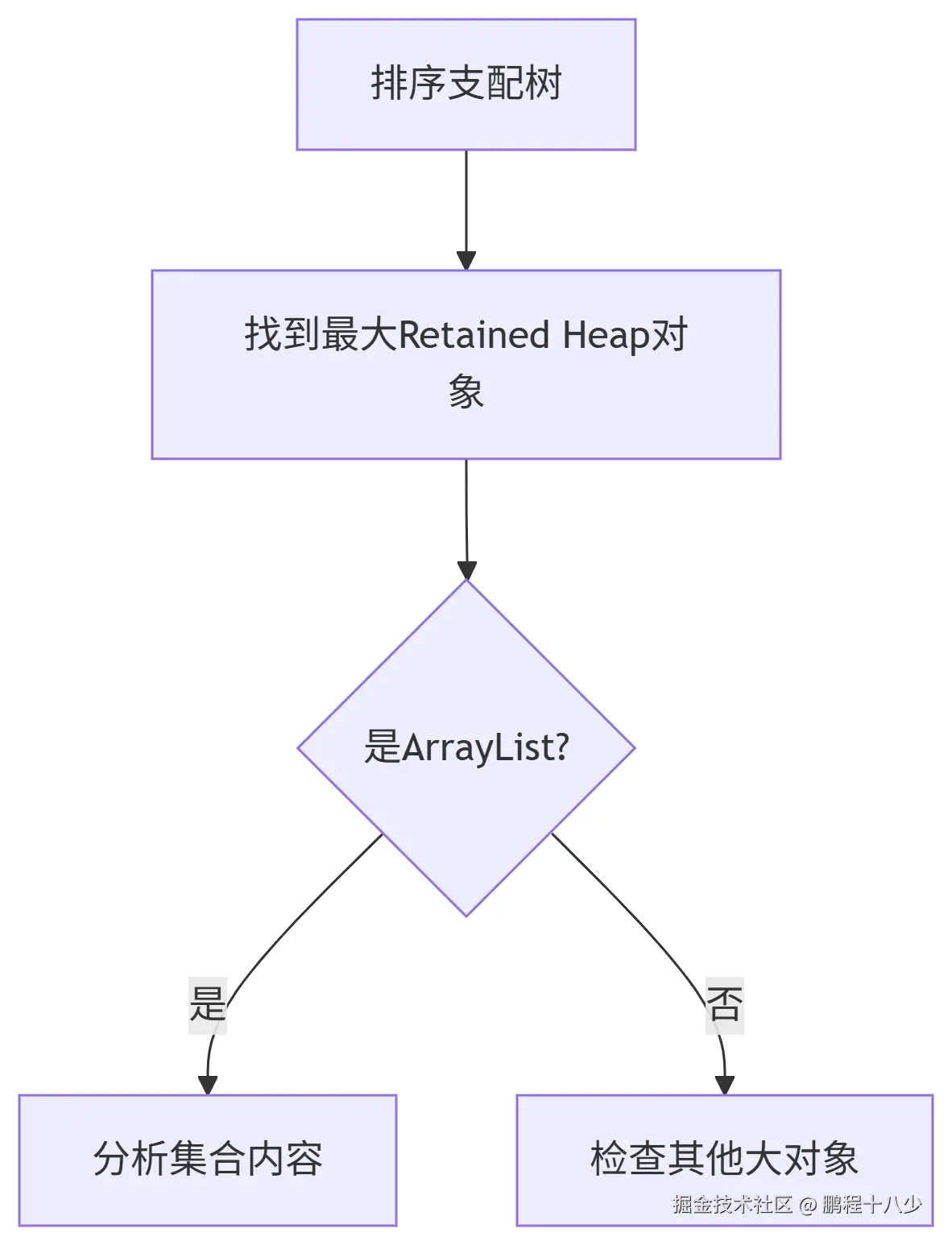

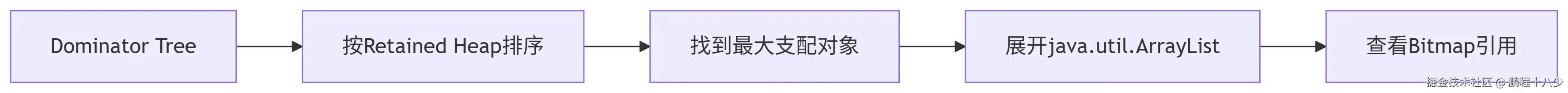

4.3 支配树分析

先找到大对象,ArryList,然后找到里面存放的bitmap!

  • 点击工具栏 Dominator Tree 图标
  • 按 Retained Heap 降序排序
  • 展开 System Class Loader 节点

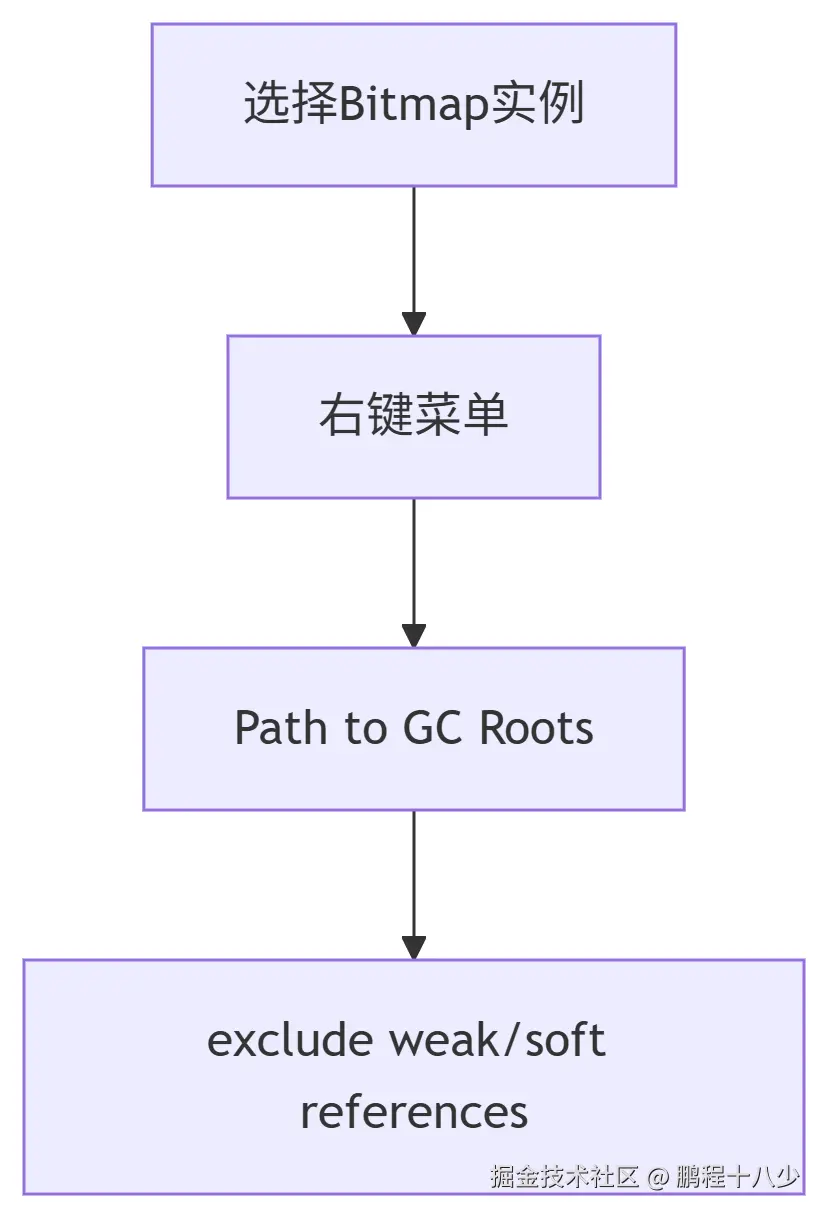

操作步骤：

  1. 右键点击 Bitmap 实例

  2. 选择 Path to GC Roots → exclude weak references

  3. 查看完整引用链：

步骤 2：分析集合内容

  1. 右键 ArrayList → List objects → with outgoing references

  2. 展开 elementData: Object[600]

  3. 查看数组元素：

    [0]: android.graphics.Bitmap @0x7d3a9100
  mWidth = 500
  mHeight = 500
  mBuffer = byte[1,000,000]

[599]: android.graphics.Bitmap @0x7d3aff00
  mWidth = 2500
  mHeight = 2500
  mBuffer = byte[25,000,000]
步骤 3：追踪创建来源

  1. 选择 Bitmap → Show in Inspector

  2. 查看对象属性：

    allocationTracingId = 48392
creationTime = 12:30:45.123

  3. 使用 OQL 查询创建堆栈：

    SELECT * FROM INSTANCESOF android.graphics.Bitmap
WHERE allocationTracingId = 48392

    android.graphics.Bitmap @ 0x7d3a9100
|- held by java.lang.Object[600] @ 0x7d3a8f10 (element of ArrayList)
|- held by java.util.ArrayList @ 0x7d3a8f00
|- held by static OomQueueImageActivity.sImageCache
|- held by class OomQueueImageActivity
|- held by system class loader

java.util.ArrayList @ 0x7d3a8f00
|- Retained Heap: 14.3 GB (94.6%)
|- Shallow Heap: 24 B
|- 持有对象:
   |- java.lang.Object[600] @ 0x7d3a8f10
      |- [0]: android.graphics.Bitmap @ 0x7d3a9100 (23.84 MB)
      |- [1]: android.graphics.Bitmap @ 0x7d3a9200 (23.84 MB)
      |- ...
      |- [599]: android.graphics.Bitmap @ 0x7d3aff00 (23.84 MB)



5. 扩展, 加载大量小数据


    private void loadBigData() {
        // 模拟加载大量数据
        for (int i = 0; i < 10000990; i++) {
            dataModel.add("Data item " + i);
        }
    }
    class BigDataModel {
        List<String> dataList = new ArrayList<>();
        void add(String data) {
        dataList.add(data);
        }
    }

每个Activity占用大量内存：

  • 每个Activity包含一个BigDataModel
  • BigDataModel中包含大量数据(100,000条字符串)

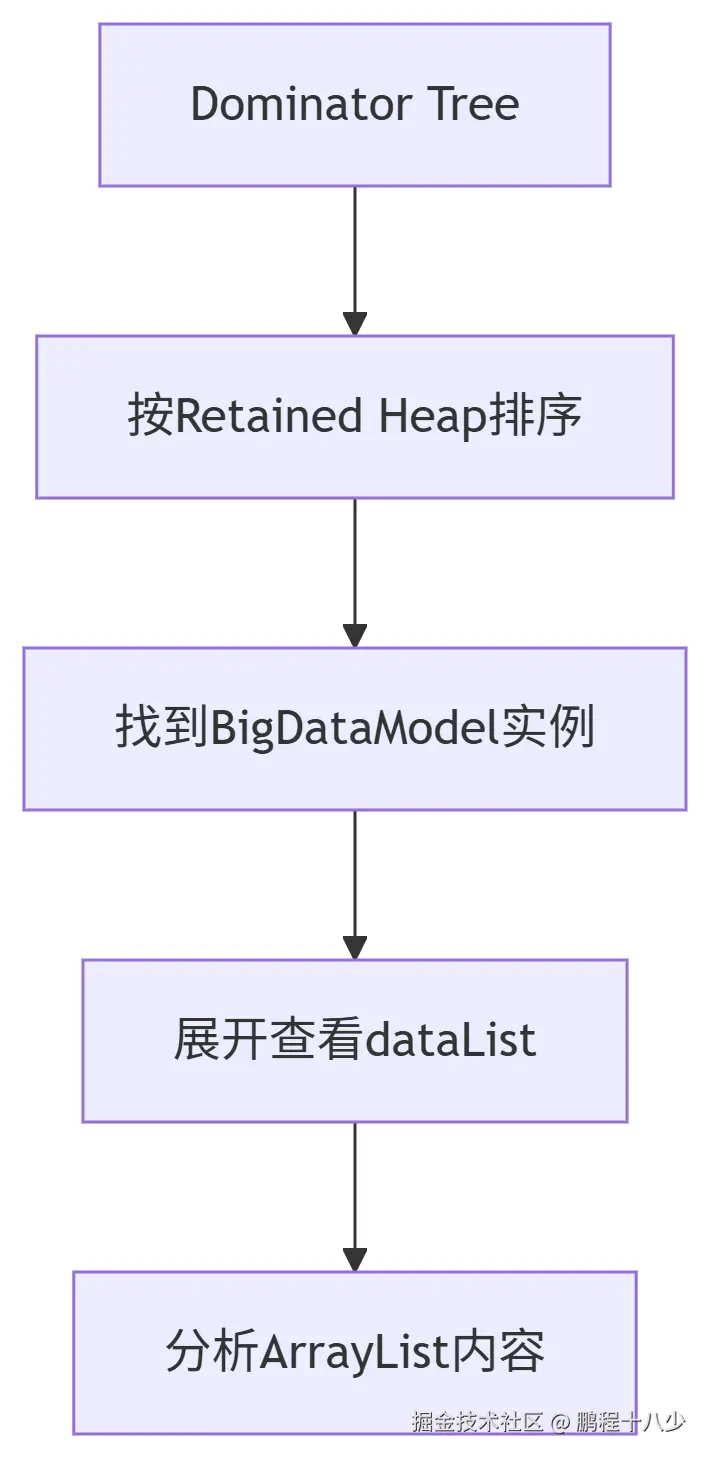

操作步骤：

  1. 右键 BigDataModel 实例
  2. 选择 Path to GC Roots → with all references
  3. 查看完整引用链

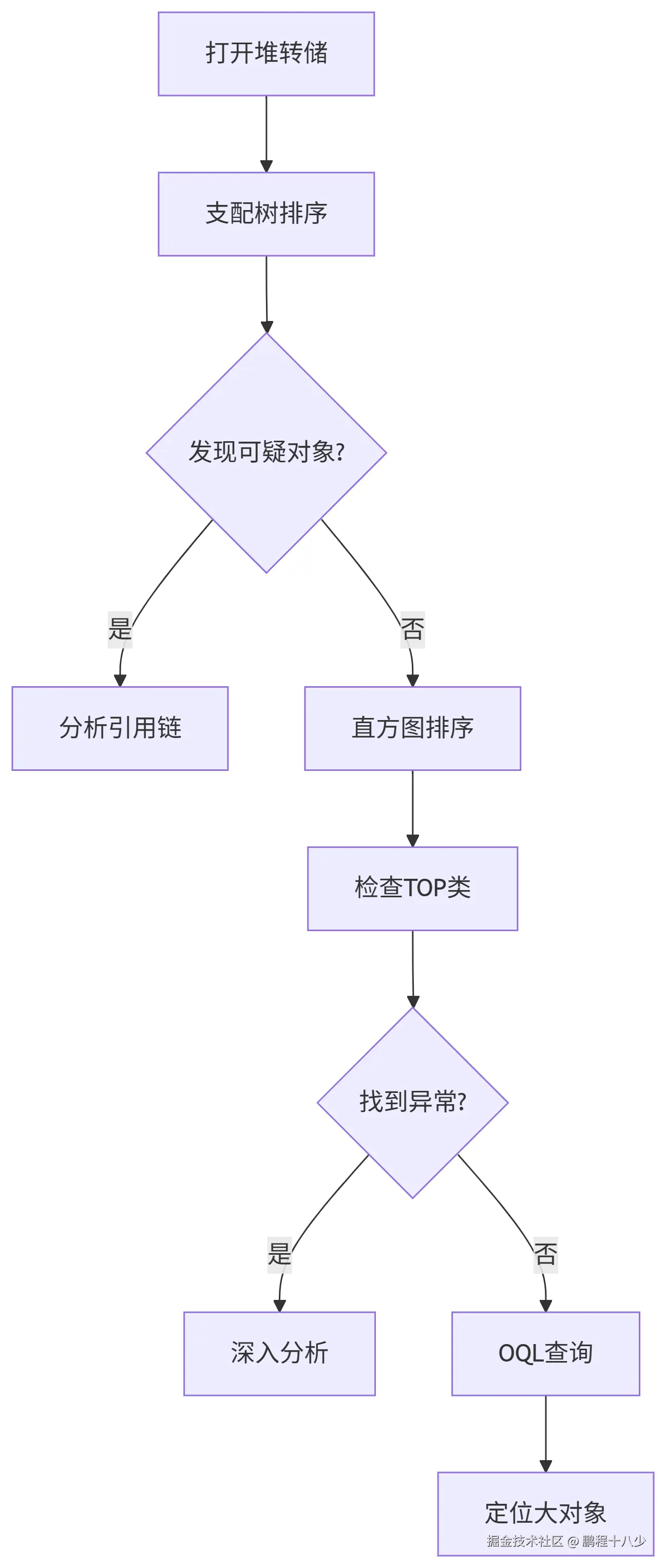

6.总结

方法 1：支配树快速定位（推荐）

操作步骤：

  1. 打开 MAT → Dominator Tree
  2. 按 Retained Heap 降序排序
  3. 展开 System Class Loader
  4. 检查 TOP 5 支配者对象

关键指标：

  • Retained Heap > 1 MB 的对象都值得关注
  • 支配比例 > 5% 的对象需要重点分析

示例结果：

对象地址类型Retained Heap支配比例可疑度
0x7da3f100BigDataModel6.4 MB85%⚠️高
0x7da3f110ArrayList6.4 MB85%⚠️高
0x7da40100Activity0.8 MB10%中
0x7dc0a000Bitmap0.5 MB6%低

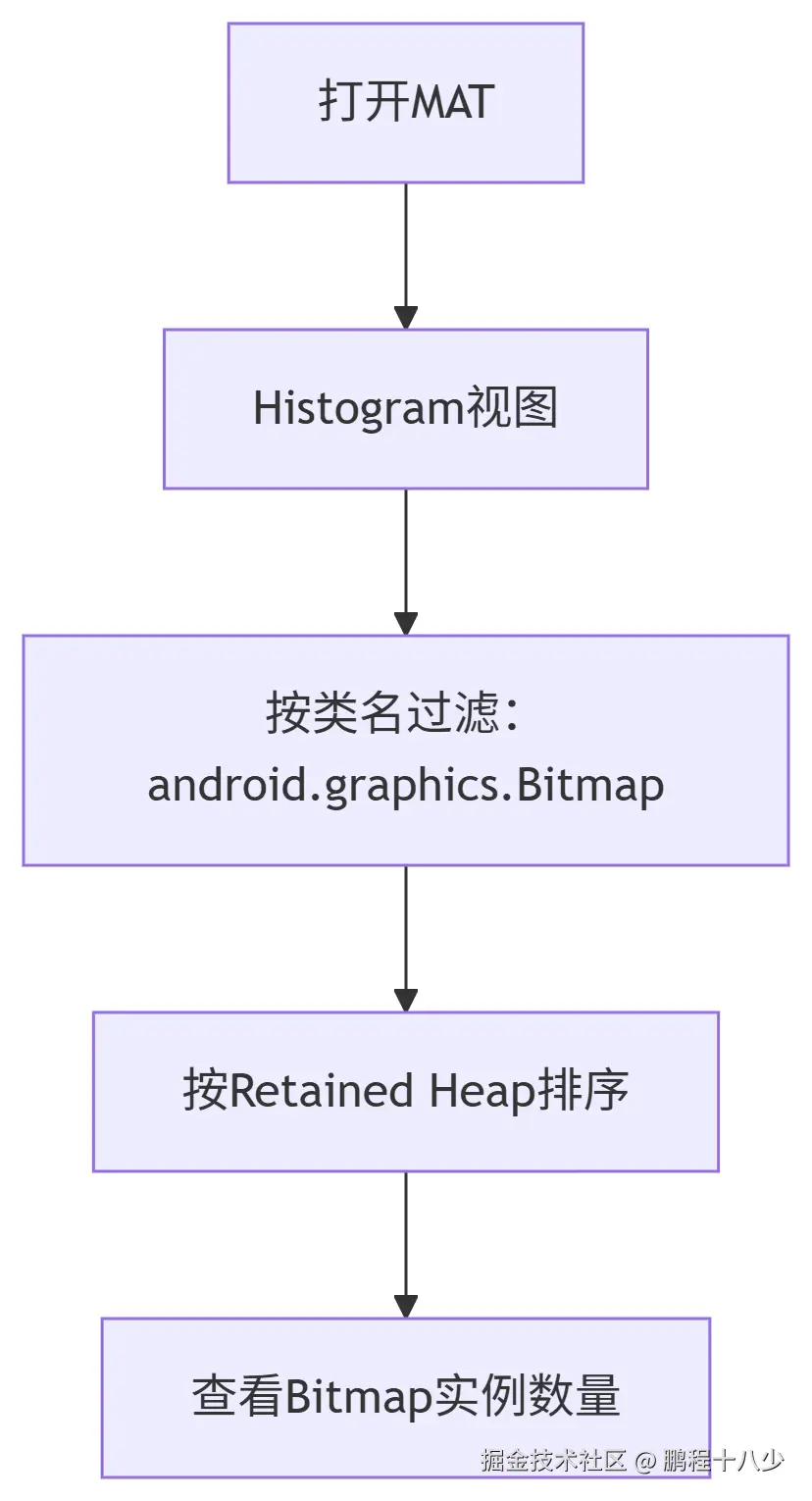

方法 2：直方图全局扫描

操作步骤：

  1. 打开 Histogram 视图
  2. 按 Retained Heap 降序排序
  3. 右键类名 → List objects → with outgoing references
  4. 检查大内存类的实例


诊断技巧：

  • 字节数组：可能是图片/文件数据
  • 对象数组：通常是集合的底层存储
  • 字符串：文本数据缓存
  • Bitmap：图片资源
方法 3：Top Consumers 报告

操作步骤：

  1. Reports → Top Consumers
  2. 选择 By retained size
  3. 展开 Group by package

典型报告结构：

Top Consumers - Retained Size
---------------------------------
1. com.example (85%)
   |- BigDataModel @0x7da3f100: 6.4 MB
   |  |- ArrayList @0x7da3f110: 6.4 MB
   |     |- Object[100000]: 400 KB
   |        |- 100000 String: 6.0 MB

2. android.graphics (6%)
   |- Bitmap @0x7dc0a000: 0.5 MB

3. java.util (5%)
   |- HashMap @0x7da41200: 0.4 MB
方法 4：OQL 高级查询

查找大对象：

// 查找保留堆 > 1MB 的对象
SELECT * FROM INSTANCESOF java.lang.Object
WHERE @retainedHeapSize > 1048576

查找大集合：

// 查找元素 > 10000 的集合
SELECT * FROM java.util.ArrayList
WHERE arrayLength(elementData) > 10000

查找大数组：

// 查找 > 500KB 的 byte[]
SELECT * FROM byte[] s
WHERE s.@length > 500000
方法 5：Leak Suspects 报告

操作步骤：

  1. Reports → Leak Suspects
  2. 查看 Problem Suspects

典型报告：

SUSPECT 1
---------
6.4 MB retained by com.example.BigDataModel @ 0x7da3f100
• 100,000 instances of java.lang.String loaded by system class loader

Accumulated Objects:
• java.lang.String: 100,000 items (6.0 MB)
• java.lang.Object[]: 1 item (400 KB)
• java.util.ArrayList: 1 item (24 B)
排查工具总结表
方法使用场景优势检出率
支配树快速定位直观显示内存黑洞★★★★★
直方图全局扫描发现异常类分布★★★★☆
Top Consumers系统报告结构化分析★★★★☆
OQL 查询精准定位自定义条件★★★☆☆
对比分析增量检查识别变化对象★★★★★
Leak Suspects自动诊断智能建议★★★☆☆
最佳实践建议

  1. 排查优先级： 图片：

  2. 关键阈值：

    • 单个对象 > 1 MB → 必须检查
    • 同类实例 > 1000 → 需要优化
    • 对象数组 > 10000 → 可疑集合

7.如何用MAT，排查很多小对象，导致的内存慢慢累积的问题

7.1. 直方图聚合分析（关键步骤）

操作流程：

  1. 打开 Histogram 视图
  2. 按 Retained Heap 降序排序
  3. 按类名分组聚合
  4. 关注实例数 > 1000 的类

诊断技巧：

// 重点检查这些类：
- java.lang.String
- java.lang.Object[]
- java.util.HashMap$Node
- android.util.SparseArray
- 自定义数据模型类

排查指标：

类名实例数平均大小总保留堆风险等级
String125,00064 B8.0 MB⚠️高
HashMap$Node80,00032 B2.5 MB⚠️中
MyItem50,00048 B2.3 MB⚠️高
7.2. 支配树分组查看

操作流程：

  1. 打开 Dominator Tree
  2. 点击 Group → by class
  3. 按 Retained Heap 排序
  4. 展开高实例数的类

分组分析：

com.example.MyItem (50,000 instances)
├─ Total Retained Heap: 2.3 MB
├─ Shallow Size per item: 48 B
└─ Held by:
   ├─ ArrayList @0x7da3f100 (20,000 items)
   └─ HashMap @0x7dc0a000 (30,000 items)
7.3. 增量对比分析（最有效方法）

操作流程：

  1. 捕获 T1 时刻堆转储（基线）
  2. 执行操作，等待内存增长
  3. 捕获 T2 时刻堆转储
  4. MAT 中：Compare to another heap dump

关键操作：

  1. 在对比结果中右键增量对象
  2. 选择 Show Objects by Class
  3. 分析新增对象的引用链


项目源码的地址：github.com/pengcaihua1…

avatar
文章
阅读
粉丝
