1. 正常情况下（网关没挂）

假设有一台设备，ID 是 ABC123

  • 它连接到 网关1 (192.168.1.10)
  • 网关1 会在 Redis 里写一条记录：
key   = device:gateway:ABC123
value = 192.168.1.10
TTL   = 120秒
  • 网关1 每收到设备的心跳，就 把这条记录的 TTL 续回 120 秒（就像闹钟一直推迟）。
  • Nginx 用 一致性哈希，保证这个设备始终连到 网关1。

2. 网关宕机后会发生什么

假设 网关1 突然断电 / 崩溃：

  1. 设备的 TCP 连接断了

    • 因为网关死了，设备发的数据没人收，连接会超时或直接被操作系统断开。

  2. Redis 里的 key 不再续期

    • 原来网关1 每次收到心跳就延长 TTL
    • 现在它挂了，所以 TTL 会一直往下掉，直到 120 秒后过期。

  3. 设备尝试重新连接

    • 设备断开后会按程序设置重连，重新通过域名 iot-gateway.example.com:9000 去连 Nginx。

3. Nginx 的一致性哈希重新分配

  • Nginx 收到设备的重新连接请求时，会用设备的 IP 去算一个哈希值，然后决定转发到哪台网关。
  • 由于 网关1 已经宕机，Nginx 会自动把流量转到 网关2 或 网关3。
  • 这样，设备就会直接连到新的网关。

4. 新网关接管设备

  • 新网关（比如网关2）收到设备连接时，会重新在 Redis 写入映射：
key   = device:gateway:ABC123
value = 192.168.1.11
TTL   = 120秒
  • 后端业务（通过 Kafka）就会继续收到来自这个设备的数据，整个过程对业务几乎是无感的。

5. 过程总结（小白版）

可以想象成：

  1. Redis 像一个登记簿，记录“哪个设备在哪个网关”；
  2. 网关像前台接待，会不断去登记簿上续签（心跳）；
  3. 网关死了 → 不再续签 → 登记过期 → 设备被 Nginx 重新安排到另一个前台（新网关）；
  4. 新网关继续接待，并重新登记。

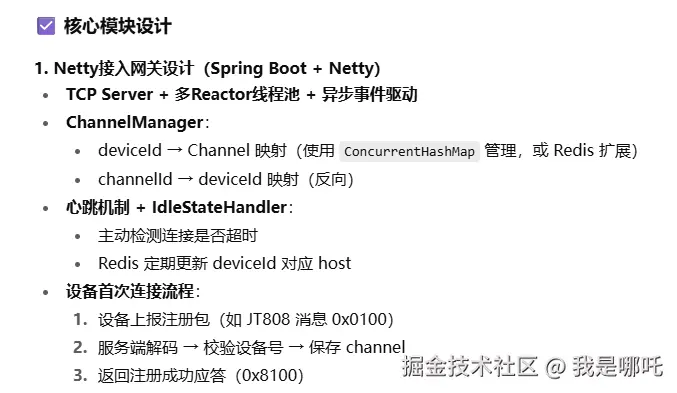

狠活儿来了⚙️——这是一个可跑的 Spring Boot + Netty 接入网关模板，带上 Redis（连接映射 & 心跳续期） 和 Kafka（消息分发） 。你拿过去改下协议解码就能用。

目录结构

iot-gateway/
├─ pom.xml
├─ src/main/java/com/example/gw/
│  ├─ GatewayApplication.java
│  ├─ config/
│  │  ├─ NettyProperties.java
│  │  ├─ KafkaConfig.java
│  │  └─ RedisConfig.java
│  ├─ netty/
│  │  ├─ NettyServer.java
│  │  ├─ initializer/GatewayInitializer.java
│  │  ├─ codec/FrameDecoder.java
│  │  ├─ codec/MessageDecoder.java
│  │  ├─ codec/MessageEncoder.java
│  │  └─ handler/
│  │     ├─ AuthRegisterHandler.java
│  │     ├─ HeartbeatHandler.java
│  │     └─ BusinessDispatcherHandler.java
│  ├─ service/
│  │  ├─ ChannelManager.java
│  │  ├─ DeviceRouterService.java
│  │  └─ HeartbeatRenewService.java
│  ├─ mq/KafkaProducer.java
│  ├─ model/
│  │  ├─ DeviceMessage.java
│  │  └─ Consts.java
│  └─ util/Bytes.java
└─ src/main/resources/
   ├─ application.yml
   └─ logback-spring.xml

pom.xml

<project xmlns="http://maven.apache.org/POM/4.0.0"  xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0  http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>
  <groupId>com.example</groupId>
  <artifactId>iot-gateway</artifactId>
  <version>1.0.0</version>
  <properties>
    <java.version>17</java.version>
    <spring.boot.version>3.3.1</spring.boot.version>
    <netty.version>4.1.110.Final</netty.version>
  </properties>
  <dependencyManagement>
    <dependencies>
      <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-dependencies</artifactId>
        <version>${spring.boot.version}</version>
        <type>pom</type><scope>import</scope>
      </dependency>
    </dependencies>
  </dependencyManagement>
  <dependencies>
    <!-- Spring Boot -->
    <dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter</artifactId></dependency>
    <dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-validation</artifactId></dependency>
    <dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-actuator</artifactId></dependency>
    <dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-logging</artifactId></dependency>

    <!-- Netty -->
    <dependency><groupId>io.netty</groupId><artifactId>netty-all</artifactId><version>${netty.version}</version></dependency>

    <!-- Kafka -->
    <dependency><groupId>org.springframework.kafka</groupId><artifactId>spring-kafka</artifactId></dependency>

    <!-- Redis -->
    <dependency><groupId>org.springframework.boot</groupId><artifactId>spring-boot-starter-data-redis</artifactId></dependency>

    <!-- utils -->
    <dependency><groupId>com.fasterxml.jackson.core</groupId><artifactId>jackson-databind</artifactId></dependency>
    <dependency><groupId>org.projectlombok</groupId><artifactId>lombok</artifactId><optional>true</optional></dependency>
  </dependencies>
  <build>
    <plugins>
      <plugin><groupId>org.springframework.boot</groupId><artifactId>spring-boot-maven-plugin</artifactId></plugin>
      <plugin><groupId>org.apache.maven.plugins</groupId><artifactId>maven-compiler-plugin</artifactId>
        <configuration><source>${java.version}</source><target>${java.version}</target></configuration>
      </plugin>
    </plugins>
  </build>
</project>

application.yml

server:
  port: 8080

netty:
  port: 7001
  bossThreads: 1
  workerThreads: 8
  backlog: 1024
  soRcvbuf: 1048576
  soSndbuf: 1048576
  soReuseaddr: true
  soKeepalive: true
  writeBufWaterMarkLow: 33554432    # 32MB
  writeBufWaterMarkHigh: 67108864   # 64MB
  idleReaderSeconds: 90

spring:
  kafka:
    bootstrap-servers: 127.0.0.1:9092
    producer:
      acks: all
      retries: 3
      linger-ms: 5
      batch-size: 32768
      key-serializer: org.apache.kafka.common.serialization.StringSerializer
      value-serializer: org.apache.kafka.common.serialization.StringSerializer

  data:
    redis:
      host: 127.0.0.1
      port: 6379
      lettuce:
        pool:
          max-active: 64
          max-idle: 32
          min-idle: 8

gateway:
  kafkaTopic: device.upstream
  redisDeviceKeyPrefix: device_gateway:
  host: ${HOSTNAME:gw-1}   # 当前网关标识（或 IP）

logging:
  level:
    root: info
    com.example.gw: info

GatewayApplication.java

package com.example.gw;

import com.example.gw.netty.NettyServer;
import lombok.RequiredArgsConstructor;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;

import jakarta.annotation.PostConstruct;

@SpringBootApplication
@RequiredArgsConstructor
public class GatewayApplication {
    private final NettyServer nettyServer;

    public static void main(String[] args) {
        // 重要：提升文件句柄数（Linux: ulimit -n 1000000）
        SpringApplication.run(GatewayApplication.class, args);
    }

    @PostConstruct
    public void startNetty() {
        nettyServer.start();
    }
}

config/NettyProperties.java

package com.example.gw.config;

import lombok.Data;
import org.springframework.boot.context.properties.ConfigurationProperties;
import org.springframework.stereotype.Component;

@Data
@Component
@ConfigurationProperties(prefix = "netty")
public class NettyProperties {
  private int port;
  private int bossThreads;
  private int workerThreads;
  private int backlog;
  private int soRcvbuf;
  private int soSndbuf;
  private boolean soReuseaddr;
  private boolean soKeepalive;
  private int writeBufWaterMarkLow;
  private int writeBufWaterMarkHigh;
  private int idleReaderSeconds;
}

config/RedisConfig.java

package com.example.gw.config;

import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.data.redis.connection.lettuce.LettuceConnectionFactory;
import org.springframework.data.redis.core.StringRedisTemplate;

@Configuration
public class RedisConfig {
  @Bean
  public StringRedisTemplate stringRedisTemplate(LettuceConnectionFactory factory) {
    return new StringRedisTemplate(factory);
  }
}

config/KafkaConfig.java

package com.example.gw.config;

import org.springframework.context.annotation.Configuration;

@Configuration
public class KafkaConfig {
  // Spring Boot autoconfig 已足够；如需拦截器、分区器可在此扩展
}

netty/NettyServer.java

package com.example.gw.netty;

import com.example.gw.config.NettyProperties;
import com.example.gw.netty.initializer.GatewayInitializer;
import io.netty.bootstrap.ServerBootstrap;
import io.netty.buffer.PooledByteBufAllocator;
import io.netty.channel.*;
import io.netty.channel.epoll.Epoll;
import io.netty.channel.epoll.EpollEventLoopGroup;
import io.netty.channel.epoll.EpollServerSocketChannel;
import io.netty.channel.nio.NioEventLoopGroup;
import io.netty.channel.socket.nio.NioServerSocketChannel;
import io.netty.util.ResourceLeakDetector;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;

@Slf4j
@Component
@RequiredArgsConstructor
public class NettyServer {

  private final NettyProperties props;
  private final GatewayInitializer initializer;

  public void start() {
    ResourceLeakDetector.setLevel(ResourceLeakDetector.Level.DISABLED);

    boolean epoll = Epoll.isAvailable();
    EventLoopGroup boss = epoll ? new EpollEventLoopGroup(props.getBossThreads())
                                : new NioEventLoopGroup(props.getBossThreads());
    EventLoopGroup worker = epoll ? new EpollEventLoopGroup(props.getWorkerThreads())
                                  : new NioEventLoopGroup(props.getWorkerThreads());

    try {
      ServerBootstrap b = new ServerBootstrap()
          .group(boss, worker)
          .channel(epoll ? EpollServerSocketChannel.class : NioServerSocketChannel.class)
          .option(ChannelOption.SO_BACKLOG, props.getBacklog())
          .option(ChannelOption.SO_REUSEADDR, props.isSoReuseaddr())
          .childOption(ChannelOption.SO_KEEPALIVE, props.isSoKeepalive())
          .childOption(ChannelOption.SO_RCVBUF, props.getSoRcvbuf())
          .childOption(ChannelOption.SO_SNDBUF, props.getSoSndbuf())
          .childOption(ChannelOption.WRITE_BUFFER_WATER_MARK,
              new WriteBufferWaterMark(props.getWriteBufWaterMarkLow(), props.getWriteBufWaterMarkHigh()))
          .childOption(ChannelOption.ALLOCATOR, PooledByteBufAllocator.DEFAULT)
          .childHandler(initializer);

      ChannelFuture f = b.bind(props.getPort()).sync();
      log.info("Netty gateway started on port {}", props.getPort());
      f.channel().closeFuture().addListener(cf -> {
        boss.shutdownGracefully();
        worker.shutdownGracefully();
      });
    } catch (InterruptedException e) {
      Thread.currentThread().interrupt();
      log.error("Netty start interrupted", e);
    } catch (Exception e) {
      log.error("Netty start failed", e);
      boss.shutdownGracefully();
      worker.shutdownGracefully();
    }
  }
}

initializer/GatewayInitializer.java

package com.example.gw.netty.initializer;

import com.example.gw.config.NettyProperties;
import com.example.gw.netty.codec.FrameDecoder;
import com.example.gw.netty.codec.MessageDecoder;
import com.example.gw.netty.codec.MessageEncoder;
import com.example.gw.netty.handler.AuthRegisterHandler;
import com.example.gw.netty.handler.HeartbeatHandler;
import com.example.gw.netty.handler.BusinessDispatcherHandler;
import io.netty.channel.ChannelInitializer;
import io.netty.channel.socket.SocketChannel;
import io.netty.handler.timeout.IdleStateHandler;
import lombok.RequiredArgsConstructor;
import org.springframework.stereotype.Component;

@Component
@RequiredArgsConstructor
public class GatewayInitializer extends ChannelInitializer<SocketChannel> {

  private final NettyProperties props;
  private final AuthRegisterHandler authRegisterHandler;
  private final HeartbeatHandler heartbeatHandler;
  private final BusinessDispatcherHandler dispatcherHandler;

  @Override
  protected void initChannel(SocketChannel ch) {
    ch.pipeline()
      // 拆包：根据协议做帧界定（示例长度前缀/分隔符/固定头尾，自选）
      .addLast("frameDecoder", new FrameDecoder())
      // 协议解码（把ByteBuf→DeviceMessage）
      .addLast("msgDecoder", new MessageDecoder())
      // 协议编码（下行时DeviceMessage→ByteBuf）
      .addLast("msgEncoder", new MessageEncoder())
      // 空闲检测（读空闲触发心跳处理/断开）
      .addLast("idle", new IdleStateHandler(props.getIdleReaderSeconds(), 0, 0))
      // 注册鉴权（首包携带deviceId等）
      .addLast("auth", authRegisterHandler)
      // 心跳
      .addLast("hb", heartbeatHandler)
      // 分发到Kafka
      .addLast("dispatcher", dispatcherHandler);
  }
}

codec/FrameDecoder.java（示例：简单定界或长度前缀，自己换成 JT808 也行）

package com.example.gw.netty.codec;

import io.netty.buffer.ByteBuf;
import io.netty.channel.ChannelHandlerContext;
import io.netty.handler.codec.ByteToMessageDecoder;

import java.util.List;

/** 示例：长度前缀(2字节) + body */
public class FrameDecoder extends ByteToMessageDecoder {
  @Override
  protected void decode(ChannelHandlerContext ctx, ByteBuf in, List<Object> out) {
    if (in.readableBytes() < 2) return;
    in.markReaderIndex();
    int len = in.readUnsignedShort();
    if (in.readableBytes() < len) {
      in.resetReaderIndex();
      return;
    }
    ByteBuf frame = in.readRetainedSlice(len);
    out.add(frame);
  }
}

codec/MessageDecoder.java（把帧→业务对象）

package com.example.gw.netty.codec;

import com.example.gw.model.DeviceMessage;
import com.example.gw.util.Bytes;
import io.netty.buffer.ByteBuf;
import io.netty.channel.ChannelHandlerContext;
import io.netty.handler.codec.MessageToMessageDecoder;

import java.util.List;

/** Demo 协议：| devLen(1) | devId(N) | msgType(1) | payload(剩余) | */
public class MessageDecoder extends MessageToMessageDecoder<ByteBuf> {
  @Override
  protected void decode(ChannelHandlerContext ctx, ByteBuf buf, List<Object> out) {
    int devLen = buf.readUnsignedByte();
    byte[] devBytes = new byte[devLen];
    buf.readBytes(devBytes);
    String deviceId = new String(devBytes);

    int msgType = buf.readUnsignedByte();
    byte[] payload = new byte[buf.readableBytes()];
    buf.readBytes(payload);

    DeviceMessage msg = new DeviceMessage();
    msg.setDeviceId(deviceId);
    msg.setMsgType(msgType);
    msg.setPayload(payload);
    msg.setTs(System.currentTimeMillis());

    out.add(msg);
  }
}

codec/MessageEncoder.java（下行需要时用）

package com.example.gw.netty.codec;

import com.example.gw.model.DeviceMessage;
import io.netty.buffer.ByteBuf;
import io.netty.channel.ChannelHandlerContext;
import io.netty.handler.codec.MessageToByteEncoder;

public class MessageEncoder extends MessageToByteEncoder<DeviceMessage> {
  @Override
  protected void encode(ChannelHandlerContext ctx, DeviceMessage msg, ByteBuf out) {
    byte[] dev = msg.getDeviceId().getBytes();
    out.writeShort(1 + dev.length + 1 + (msg.getPayload() == null ? 0 : msg.getPayload().length)); // length
    out.writeByte(dev.length);
    out.writeBytes(dev);
    out.writeByte(msg.getMsgType());
    if (msg.getPayload() != null) out.writeBytes(msg.getPayload());
  }
}

model/DeviceMessage.java

package com.example.gw.model;

import lombok.Data;

@Data
public class DeviceMessage {
  private String deviceId;
  private int msgType;         // 自定义或协议中的消息类型
  private byte[] payload;      // 原始负载
  private long ts;             // 网关接收时间
}

model/Consts.java

package com.example.gw.model;

public interface Consts {
  int TYPE_REGISTER = 0x01;
  int TYPE_HEARTBEAT = 0x02;
  int TYPE_GPS = 0x10;
}

service/ChannelManager.java（内存 + Redis 映射）

package com.example.gw.service;

import io.netty.channel.Channel;
import io.netty.channel.ChannelId;
import lombok.RequiredArgsConstructor;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.stereotype.Service;

import java.util.Map;
import java.util.concurrent.ConcurrentHashMap;
import java.util.concurrent.TimeUnit;

@Service
@RequiredArgsConstructor
public class ChannelManager {
  private final StringRedisTemplate redis;

  @Value("${gateway.redisDeviceKeyPrefix}")
  private String keyPrefix;

  @Value("${gateway.host}")
  private String host;

  // 本机内存：deviceId -> Channel
  private final Map<String, Channel> deviceChannel = new ConcurrentHashMap<>();
  // 反查：channelId -> deviceId
  private final Map<ChannelId, String> channelDevice = new ConcurrentHashMap<>();

  public void bind(String deviceId, Channel ch) {
    deviceChannel.put(deviceId, ch);
    channelDevice.put(ch.id(), deviceId);
    // 写入 Redis（60s 续期）
    redis.opsForValue().set(keyPrefix + deviceId, host, 60, TimeUnit.SECONDS);
  }

  public void renew(String deviceId) {
    redis.expire(keyPrefix + deviceId, 60, TimeUnit.SECONDS);
  }

  public void unbind(Channel ch) {
    String deviceId = channelDevice.remove(ch.id());
    if (deviceId != null) {
      deviceChannel.remove(deviceId);
      // 不立即删 Redis，交给 TTL 过期；也可显式删除：
      // redis.delete(keyPrefix + deviceId);
    }
  }

  public Channel getChannel(String deviceId) {
    return deviceChannel.get(deviceId);
  }

  public String getDeviceId(Channel ch) {
    return channelDevice.get(ch.id());
  }
}

service/DeviceRouterService.java（查 Redis 看设备在哪台网关）

package com.example.gw.service;

import lombok.RequiredArgsConstructor;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.data.redis.core.StringRedisTemplate;
import org.springframework.stereotype.Service;

@Service
@RequiredArgsConstructor
public class DeviceRouterService {
  private final StringRedisTemplate redis;
  @Value("${gateway.redisDeviceKeyPrefix}")
  private String keyPrefix;

  public String getGatewayHost(String deviceId) {
    return redis.opsForValue().get(keyPrefix + deviceId);
  }
}

service/HeartbeatRenewService.java（定时续期：可选）

package com.example.gw.service;

import lombok.RequiredArgsConstructor;
import org.springframework.scheduling.annotation.Scheduled;
import org.springframework.stereotype.Service;

/** 如果设备心跳很频繁，可在收到心跳时直接续期，不需要此任务。此类仅演示。 */
@Service
@RequiredArgsConstructor
public class HeartbeatRenewService {
  private final ChannelManager channelManager;

  @Scheduled(fixedDelay = 30000)
  public void renewAll() {
    // 可遍历已知 deviceId 做 redis TTL 续期（不建议大规模遍历，这里仅示例）
  }
}

netty/handler/AuthRegisterHandler.java（设备首包注册）

package com.example.gw.netty.handler;

import com.example.gw.model.Consts;
import com.example.gw.model.DeviceMessage;
import com.example.gw.service.ChannelManager;
import io.netty.channel.ChannelHandler;
import io.netty.channel.ChannelHandlerContext;
import io.netty.channel.SimpleChannelInboundHandler;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;

@Slf4j
@Component
@ChannelHandler.Sharable
@RequiredArgsConstructor
public class AuthRegisterHandler extends SimpleChannelInboundHandler<DeviceMessage> {

  private final ChannelManager channelManager;

  @Override
  protected void channelRead0(ChannelHandlerContext ctx, DeviceMessage msg) {
    if (msg.getMsgType() == Consts.TYPE_REGISTER) {
      String deviceId = msg.getDeviceId();
      channelManager.bind(deviceId, ctx.channel());
      log.info("Device registered: {} via {}", deviceId, ctx.channel().remoteAddress());
      // TODO: 回应注册应答（按协议编码）
      // ctx.writeAndFlush(ackMessage);
      return; // 注册消息不再下发，直接吃掉
    }
    ctx.fireChannelRead(msg); // 交给下一个
  }

  @Override
  public void channelInactive(ChannelHandlerContext ctx) {
    channelManager.unbind(ctx.channel());
  }

  @Override
  public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
    log.warn("Auth handler error", cause);
    ctx.close();
  }
}

netty/handler/HeartbeatHandler.java

package com.example.gw.netty.handler;

import com.example.gw.model.Consts;
import com.example.gw.model.DeviceMessage;
import com.example.gw.service.ChannelManager;
import io.netty.channel.*;
import io.netty.handler.timeout.IdleStateEvent;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.stereotype.Component;

@Slf4j
@Component
@ChannelHandler.Sharable
@RequiredArgsConstructor
public class HeartbeatHandler extends SimpleChannelInboundHandler<DeviceMessage> {
  private final ChannelManager channelManager;

  @Override
  protected void channelRead0(ChannelHandlerContext ctx, DeviceMessage msg) {
    if (msg.getMsgType() == Consts.TYPE_HEARTBEAT) {
      String deviceId = channelManager.getDeviceId(ctx.channel());
      if (deviceId != null) channelManager.renew(deviceId);
      // TODO: 心跳应答（可回包）
      return;
    }
    ctx.fireChannelRead(msg);
  }

  @Override
  public void userEventTriggered(ChannelHandlerContext ctx, Object evt) {
    if (evt instanceof IdleStateEvent e) {
      log.info("Idle close: {}", ctx.channel().remoteAddress());
      ctx.close();
    } else {
      ctx.fireUserEventTriggered(evt);
    }
  }
}

netty/handler/BusinessDispatcherHandler.java（推送到 Kafka）

package com.example.gw.netty.handler;

import com.example.gw.model.DeviceMessage;
import com.example.gw.mq.KafkaProducer;
import com.fasterxml.jackson.databind.ObjectMapper;
import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.stereotype.Component;
import io.netty.channel.*;

@Slf4j
@Component
@ChannelHandler.Sharable
@RequiredArgsConstructor
public class BusinessDispatcherHandler extends SimpleChannelInboundHandler<DeviceMessage> {
  private final KafkaProducer producer;
  private final ObjectMapper mapper = new ObjectMapper();

  @Value("${gateway.kafkaTopic}")
  private String topic;

  @Override
  protected void channelRead0(ChannelHandlerContext ctx, DeviceMessage msg) throws Exception {
    // 这里可以做协议转 JSON 的映射（示例直接吐原字段）
    String json = mapper.writeValueAsString(msg);
    producer.send(topic, msg.getDeviceId(), json);
  }

  @Override
  public void exceptionCaught(ChannelHandlerContext ctx, Throwable cause) {
    log.warn("Dispatcher error", cause);
    ctx.close();
  }
}

mq/KafkaProducer.java

package com.example.gw.mq;

import lombok.RequiredArgsConstructor;
import lombok.extern.slf4j.Slf4j;
import org.apache.kafka.clients.producer.RecordMetadata;
import org.springframework.kafka.core.KafkaTemplate;
import org.springframework.stereotype.Component;

@Slf4j
@Component
@RequiredArgsConstructor
public class KafkaProducer {

  private final KafkaTemplate<String, String> kafkaTemplate;

  public void send(String topic, String key, String value) {
    kafkaTemplate.send(topic, key, value)
        .whenComplete((res, ex) -> {
          if (ex != null) {
            log.warn("Kafka send fail: {}", ex.getMessage());
          } else {
            RecordMetadata md = res.getRecordMetadata();
            log.debug("Kafka ok topic={} partition={} offset={}", md.topic(), md.partition(), md.offset());
          }
        });
  }
}

util/Bytes.java（占位：你可以放 CRC、BCE、JT808 转义等）

package com.example.gw.util;

public class Bytes {
  public static int u8(byte b) { return b & 0xFF; }
}

logback-spring.xml（可选）

<configuration>
  <springProperty scope="context" name="APP_NAME" source="spring.application.name" defaultValue="iot-gateway"/>
  <appender name="CONSOLE" class="ch.qos.logback.core.ConsoleAppender">
    <encoder><pattern>%d{HH:mm:ss.SSS} %-5level [%thread] %logger{36} - %msg%n</pattern></encoder>
  </appender>
  <root level="INFO"><appender-ref ref="CONSOLE"/></root>
</configuration>

如何跑起来

  1. 起 Redis、Kafka
  2. application.yml 按你机器改好端口/IP
  3. mvn spring-boot:run
  4. （可选）前置 Nginx/LVS 用 一致性 hash（deviceId） 转发到多台网关，确保“同一设备优先落到同一台机”。

Nginx 简单示例（stream 层 TCP 转发）：

stream {
  upstream gw_hash {
    hash $remote_addr consistent;  # 生产建议自行接入支持按deviceId哈希的四层LB
    server 10.0.0.11:7001;
    server 10.0.0.12:7001;
    server 10.0.0.13:7001;
  }
  server {
    listen 7001;
    proxy_pass gw_hash;
  }
}

伸缩&高可用要点（别跳过）

  • 一台机承载连接：合理配置 ulimit -n、开启 epoll、直连内存+堆外缓冲可到 10~15 万长连接/台（看内存/网卡/内核参数）。
  • 多机扩：前置 LB（IP Hash / Consistent Hash）+ Redis 的 deviceId→host 映射 + 心跳 TTL 续期。
  • 宕机迁移：网关挂了 TCP 断开 → 设备自动重连 → 打到其它网关 → 注册时覆盖 Redis host 即完成接管。
  • 业务解耦：Netty 只做“接入+协议解析+转 Kafka”，下游微服务消费 Kafka 做业务。
  • 反向下发：业务若要下发，先查 Redis 看设备在哪台网关，再通过网关本地 ChannelManager 找 Channel 写回（或走 RPC/网关间转发）。

如果你要换成 JT808：

  • 把 FrameDecoder / MessageDecoder / MessageEncoder 换成 808 的转义/校验/拆包实现；
  • AuthRegisterHandler 处理 0x0100 注册应答、0x0002 心跳等；
  • BusinessDispatcherHandler 按 808 消息 ID 把 GPS（0x0200）/报警等转 Kafka。

行，给你一份能落地的方案包：

  • 两套 Nginx：A. 纯 L4 一致性哈希（最稳） 、B. 按 deviceId 做一致性哈希（OpenResty/Lua，适合强粘性）
  • 扩容与过亿设备分层架构建议
  • 宕机/容灾做法
  • 阿里云部署实操路线（GA/NLB/ACK/ECS）

架构总览（推荐分层）

(全球/全国接入)
[Alibaba Cloud GA]  ——TCP——>  [NLB(多AZ, TCP, ProxyProtocol v2)]
                                   │
                              TCP 四层透传
                                   │
                        [Nginx Stream 层 × N（可横向扩）]
                                   │
                L4 源IP一致性哈希 或 L7 解析后按 deviceId 一致性哈希
                                   │
                         [Netty Gateway 池 × M（多AZ）]
                                   │
                           [Redis Cluster 租约/路由]
                                   │
                               [Kafka/Pulsar]
  • NLB负责公网/跨 AZ/自动 HC；Nginx 层做一致性哈希与连接扇出；Netty承接长连（10–15 万/台）；Redis做 deviceId→host 租约 + 心跳 TTL；Kafka/Pulsar落后端。
  • 过亿设备量级：假设 12 万/台，需 ~830 台 Netty；Nginx 与 NLB均可横向扩（连接是端到端驻留，Nginx只做内网转发）。

A) 纯 L4 源 IP 一致性哈希（开箱即用，最稳）

nginx.conf（含注解）

# ===== 全局：进程与FD =====
worker_processes auto;                 # 跟随CPU核数
worker_rlimit_nofile 2000000;          # 打开文件上限，配合系统limits

events {
    worker_connections  200000;        # 每worker最大并发连接
    use epoll;
    multi_accept on;
}

stream {
    # ===== 上游：网关池（多AZ IP）=====
    upstream gw_pool {
        # 一致性哈希：最小迁移，节点增删重映射少
        hash $binary_remote_addr consistent;     # 按“源IP”粘性
        # 网关实例池（示例）
        server 10.0.1.11:9000 max_fails=3 fail_timeout=5s;
        server 10.0.2.12:9000 max_fails=3 fail_timeout=5s;
        server 10.0.3.13:9000 max_fails=3 fail_timeout=5s;
        # 持续横向扩：直接追加 server 行，reload 即生效
    }

    # ===== 接入Server：入口7000（给NLB指向）=====
    server {
        # reuseport把监听负载分散到多个内核队列（Linux 3.9+）
        listen 7000 reuseport proxy_protocol;   # 打开PROXY协议保留真实源IP（NLB需启PPv2）
        proxy_protocol on;

        proxy_connect_timeout 3s;               # 首次连接握手超时
        proxy_timeout 86400s;                   # 长连接保活
        proxy_pass gw_pool;                     # 交由一致性哈希上游

        # TCP层健康检查：开源版 stream 无“主动HC”
        # 依靠NLB对本server端口做健康检查；本处用被动: max_fails/fail_timeout
        # 若必须主动HC，可编译第三方 stream_upstream_check_module 或用Nginx Plus。
        # 也可部署两个Nginx层+互相做旁路HC切换（keepalived）。
    }
}

说明

  • 优点：配置简单，极稳当；一致性哈希对扩缩容迁移最小。
  • 缺点：NAT 下“同出口IP一大群设备”会粘在同一网关，分布可能偏斜。如果你国家级分布，通常已足够均衡；若强制均衡，见 B 方案。

B) 按 deviceId 做一致性哈希（OpenResty/Lua，强粘性，精细均衡）

原理：在 stream 子系统里用 preread_by_lua* 读取首帧（长度+JSON），解析出 deviceId，把它放入变量 $hash_key，然后 hash $hash_key consistent;

nginx.conf（OpenResty 版，含注解）

worker_processes auto;
worker_rlimit_nofile 2000000;

events { worker_connections 200000; use epoll; multi_accept on; }

stream {
    lua_socket_log_errors off;
    lua_package_path "/usr/local/openresty/lualib/?.lua;;";

    # 解析首包：协议固定为 [4-byte BE length][JSON]
    lua_shared_dict tmp 10m;

    # 上游：对 $hash_key 做一致性哈希
    upstream gw_pool_by_dev {
        hash $hash_key consistent;
        server 10.0.1.11:9000 max_fails=3 fail_timeout=5s;
        server 10.0.2.12:9000 max_fails=3 fail_timeout=5s;
        server 10.0.3.13:9000 max_fails=3 fail_timeout=5s;
    }

    server {
        listen 7000 reuseport proxy_protocol;
        proxy_protocol on;
        proxy_connect_timeout 3s;
        proxy_timeout 86400s;

        # 在代理前读取首包，取出 deviceId，设置 $hash_key
        preread_by_lua_block {
            local sock = ngx.req.socket(true)     -- downstream (client) socket
            sock:settimeouts(1000, 0, 0)          -- 1s 读超时
            -- 读取4字节长度
            local len_buf, err = sock:peek(4)
            if not len_buf or #len_buf < 4 then
                return ngx.exit(ngx.ERROR)
            end
            local b1,b2,b3,b4 = string.byte(len_buf,1,4)
            local len = b1*16777216 + b2*65536 + b3*256 + b4
            if len <= 0 or len > 1024*64 then
                return ngx.exit(ngx.ERROR)
            end
            -- 再探测读取 payload（不消耗缓冲，保持给后端）
            local frame, err2 = sock:peek(4 + len)
            if not frame or #frame < (4+len) then
                return ngx.exit(ngx.ERROR)
            end
            local json = string.sub(frame, 5)     -- 去掉4字节长度
            local cjson = require "cjson.safe"
            local obj = cjson.decode(json)
            if not obj or obj.type ~= "auth" or not obj.deviceId then
                return ngx.exit(ngx.ERROR)
            end
            -- 设置哈希键（变量默认空串，必须赋值）
            ngx.var.hash_key = obj.deviceId
        }

        # 交给上游（按deviceId一致性哈希）
        proxy_pass gw_pool_by_dev;
    }
}

说明

  • 优势：设备层面强粘性 + 更均衡（避免大NAT出口倾斜）。
  • 注意：必须确保首帧就是鉴权JSON（你的 Netty 项目已使用此约定）。
  • 性能：OpenResty 的 peek + 常量 JSON 解析开销很小（µs 级），可水平扩多个 Nginx 实例分担。

扩容与“不断加设备”的方法论

水平扩展步骤（无中断）

  1. 先扩 Netty 池：新增 ECS/ACK 实例，加入 gw_pool（A 方案按 IP、B 方案按 deviceId）。
  2. 上游 reload：nginx -t && nginx -s reload（连接不丢，端到端保留）。
  3. 观察迁移量：一致性哈希仅搬迁小部分连接（理论约 = 新权重 / 新总权重）。
  4. 再扩 Nginx 层（若 Nginx 层的连接数或带宽/中断队列逼近上限）：加 ECS，挂到 NLB；NLB 健康后开始分流。
  5. 跨地域：加一个 Region 的整套 NLB+Nginx+Netty，前面套 GA 做最优路由。

容量估算（经验值，非极限）

  • Netty：10–15 万/台（你已有参数）；
  • Nginx（OpenResty） ：单台稳定 50–100 万 TCP 透传连接（足够，且可横扩）；
  • NLB：云侧承载千万级连接没压力，按地域和账限扩容；
  • Redis Cluster：只保存活跃设备 Key（带 TTL），内存按 1–2KB/Key 粗估，分片水平扩。

宕机&容灾（节点挂了怎么办）

  • 网关（Netty）挂：

    • 不再续租 → dev:{id} TTL 到期；设备心跳/重连 → 由 NLB/Nginx 一致性哈希到其它健康网关；
    • 新网关 REG（Lua 原子）→ 成为新宿主，并通过 PUB/SUB 向旧宿主发 kick（如果旧还存活）。

  • Nginx 节点挂：

    • NLB 健康检查失败 → 流量自动摘除；剩余 Nginx 继续转发；
    • 连接驻留在端到端 TCP：穿过 Nginx 的连接会断（该 Nginx 为中间跳点）。多台 Nginx 并行可把影响面摊薄。

  • Redis 主挂：

    • Redis Sentinel/Cluster 自动选主；网关端幂等续租/注册；Lua 保证路由原子性。

  • 单 AZ 故障：

    • NLB/GA 跨 AZ/Region；上游池中跨 AZ/MIX的网关节点；
    • 业务端“快速重连 + 指数退避**”容错。

阿里云部署实操（建议路线）

1) 网络与计算

  • VPC + 多可用区子网；每个 AZ 放 NLB 实例与 ECS/ACK（Nginx 层、Netty 层）。
  • ECS 机型：选 c7/g7 等新代实例，25Gbps/40Gbps 网卡、多队列(RSS) ；开启 Enhanced Network。
  • 安全组：放行 7000（NLB→Nginx）、9000（Nginx→Netty）、Redis/Kafka 内网端口；限制来源。

2) 入口层

  • Global Accelerator (GA) （可选）：跨地域就近接入 + 智能路由；监听 TCP 7000。

  • NLB（Network Load Balancer） ：

    • 监听 TCP 7000，后端指向 Nginx ECS；
    • 开启 Proxy Protocol v2（保留源IP，后端 Nginx 配置 proxy_protocol on）。
    • 健康检查：TCP/应用端口。

3) 转发层（Nginx/OpenResty）

  • 部署为 ECS AutoScaling 组（ESS） ，镜像内置 Nginx 配置模板与守护。
  • A 方案：部署开源 Nginx；B 方案：部署 OpenResty。
  • 系统参数：nofile=2,000,000、somaxconn=65535、合理内核缓冲；
  • 日志：仅记 error/access 的摘要，落 SLS（日志服务） 。

4) 网关层（Netty）

  • 可用 ACK（容器服务K8s版） 部署 StatefulSet，也可 ECS 裸机 Systemd。
  • 开启 EPC/NUMA、直连内存、epoll；你的 Netty 项目已经准备好。
  • HPA/ESS：按连接数/CPU/队列水位扩缩容；灰度放量。

5) Redis/Kafka

  • Redis：选 云数据库Redis版（主从/集群） ，AOF 开；避免自建坑。
  • Kafka：选 消息队列 Kafka 版，跨 AZ 部署；上报落库/消费分析。

运维要点与自动化

  • 动态上游：

    • 开源 Nginx 不支持原生 API 动态 upstream，建议：

      1. 把 upstream gw_pool*.conf 拆分到 conf.d/upstreams/*.conf，
      2. 扩缩容由脚本/Operator 写入/删除 server 行，
      3. nginx -t && nginx -s reload 零停机生效。

    • 或使用 NGINX Plus/Envoy（原生API/EDS）做动态后端。

  • 容量告警：

    • Nginx：active connections、accepts/handled/drop、worker_conns 接近上限报警；
    • Netty：FD使用率、写缓冲水位、事件循环队列长度、心跳失败率；
    • Redis：keyspace hits/misses、过期速率、eval QPS、延迟；
    • 链路：NLB 5xx/丢包、GA健康端口状态。

  • 内核/NIC：

    • ethtool -G rx/tx 4096、启用 gro（小包密集可评估关闭 lro）、txqueuelen 20000；
    • 中断打散：irqbalance 或手工 smp_affinity。

你接下来怎么做（最小可行路线）

  1. 先上 A 方案（L4 源IP一致性哈希）：足够扛量，配置最稳。
  2. 如果看到 NAT 倾斜（某些网关连接偏多），再切 B 方案（OpenResty 按 deviceId 哈希），把倾斜打散。
  3. 前面加 NLB（或 GA+NLB）做公网入口与健康剔除；Nginx、Netty 两层都可水平扩。
  4. 持续接入设备：只要加机器 + reload，一致性哈希只搬小部分流量，无感扩容。
  5. 宕机：交给 NLB 健康检查+Redis 租约自愈，无需人工干预。
avatar
文章
阅读
粉丝
