朋友让我玩三角洲行动，被地图工具吸引了

我是一个普通的打工人，下班回家后唯一的娱乐就是打开 LOL，选个大乱斗，随缘匹配，乱斗几局，然后顺便吃饭睡觉，日复一日。

某天晚上，一个哥们突然微信我：三角洲行动太好玩了，我都上头了！虽然现在还没固排，赶紧入坑，别老自己一个人大乱斗了。”我随口搪塞了一句：“网速太慢，下载不了……等我搬家换房子再说。”

好哥们也没说什么，等过了俩月我真换房子了，还整了个网线。我想到之前我对那个哥们的承诺，下载了这款游戏。于是联系了他：我下载好了，速来开黑。然后他甩给我一个链接，你先对着地图玩两天。不熟悉地图进去就被踢死了。顺便升升等级，好一起猛攻。我看了一下是一个地图工具，里面是游戏地图，可以查看各类搜索容器、复活点撤离点等信息。好家伙，还真挺有意思的。

后面我也就顺势入了坑，加入三角洲，成为了一名鼠鼠。毕竟上了年纪，打 FPS 这种游戏早就拼不过天才少年的反应了，只能选择避战炫饭。

不过作为一个程序员，我对那套地图工具更感兴趣。我看了一下这个工具，发现 这不是我熟悉的 Leaflet 地图库吗？于是我打算把这个工具涉及到的相关知识分享一波，虽然没什么干货。但看到有意思的东西还是想表达一下。

所以今天咱也不聊游戏，咱就聊聊这个地图工具的相关内容

地址：三角洲行动地图工具

三角洲行动地图工具介绍

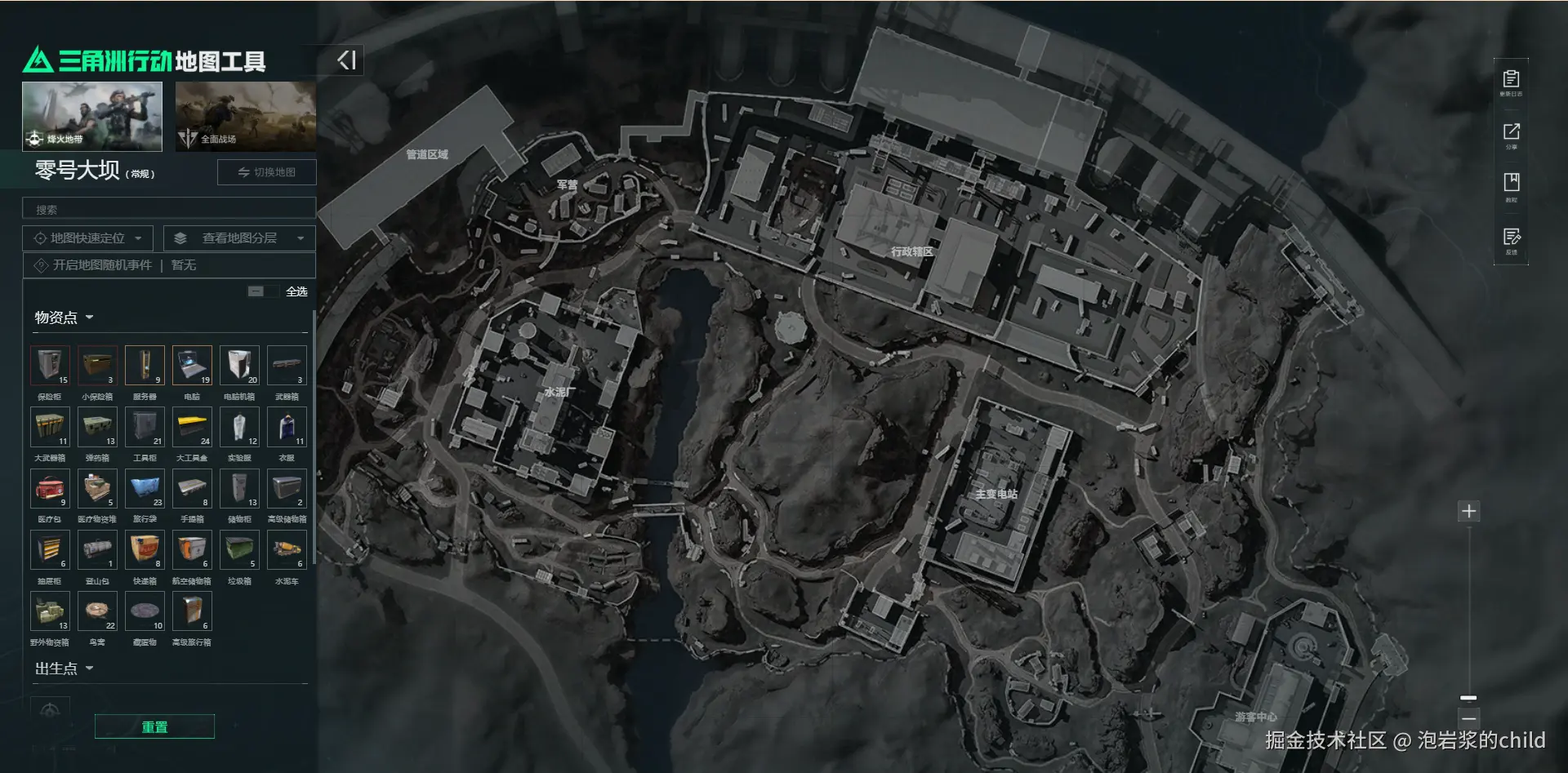

三角洲行动地图工具长什么样？ 打开网站，你可以看到这样的界面，左侧是交互区域，你可以选择展示哪些信息，比如物资点、撤离点、复活点； image.png

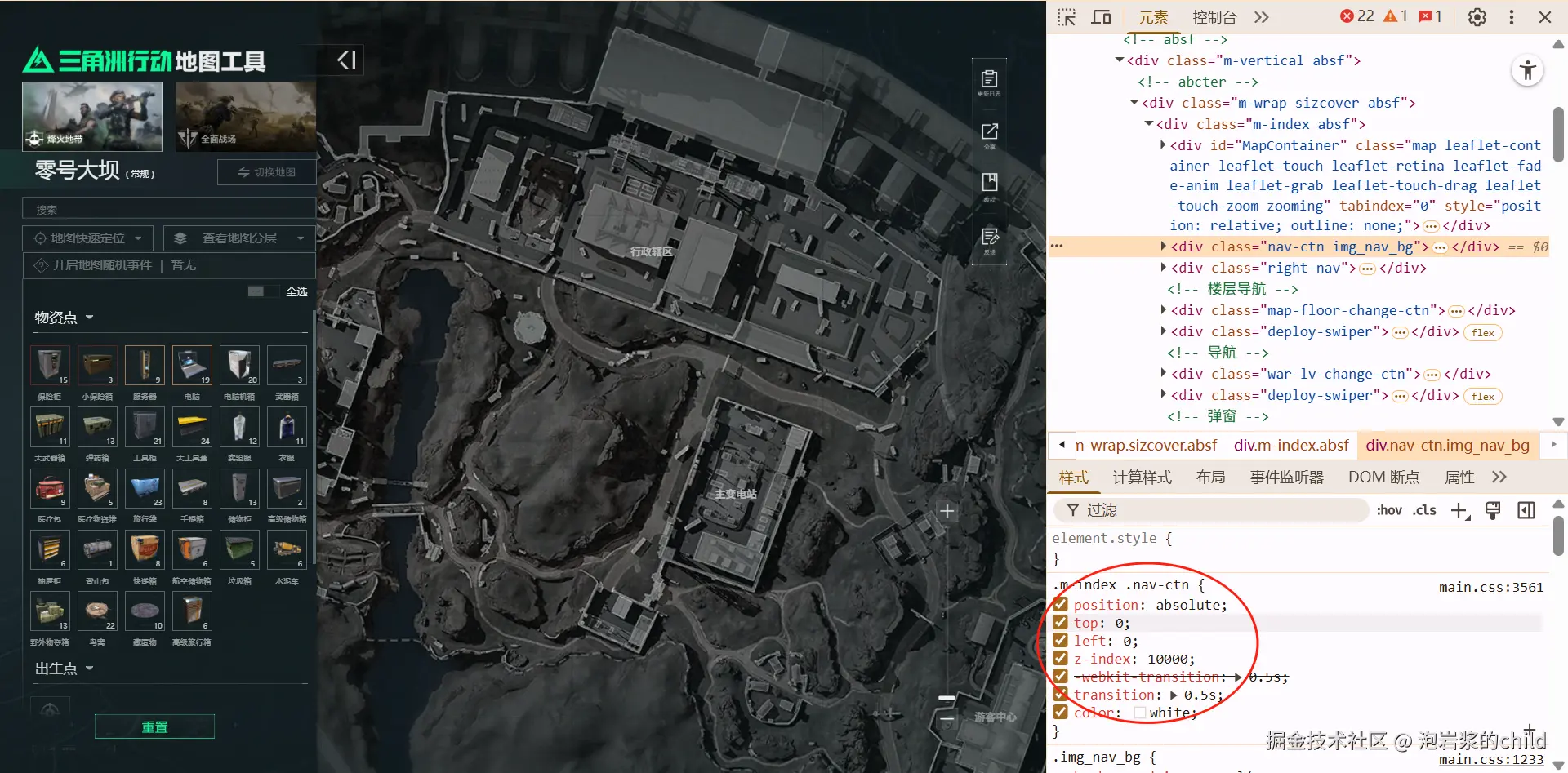

而整个地图铺满视图窗口，所以左侧、右侧交互区是悬浮在地图上方的，通过审查元素 可以看到：


基本的页面结构很简单。不过由于刻板印象，我之前一直以为这些地图库都是用来加载有经纬度的真实地图的。不过转念一想。这种瓦片加载的方式本来就是一张张切好的图片，游戏地图和真实世界地图都是图片而已，没毛病。只不过缺少个坐标系统罢了。但是不妨碍把图片一级一级塞进去呢。于是我打算先向大家介绍一些常见的地图加载方式。

常见的地图加载方式

目前web端常见的地图的加载方式有这么几种：

  1. XYZ 瓦片或者TMS瓦片加载

    每个瓦片由三元组 {z}/{x}/{y} 唯一确定：

    • z：缩放等级（Zoom Level）；
    • x：横向瓦片编号（列号）；
    • y：纵向瓦片编号（行号）；
  • 当你拖动/缩放地图时。地图库会做出下列行为：
    1. 计算当前视图范围；
    2. 根据当前 zoom 层级、中心点经纬度，反推出视口范围；
    3. 计算出对应的 tileX, tileY 区间；
    4. 对每个瓦片请求（例如 z/x/y.png）；
    5. 加载完成后拼贴显示在对应位置。
  • Zoom 0：整张世界地图只有 1 张图；
  • Zoom 1：变成 2×2 = 4 张；
  • Zoom 2：4×4 = 16 张，以此类推……


每升一级，瓦片数量呈指数增长。

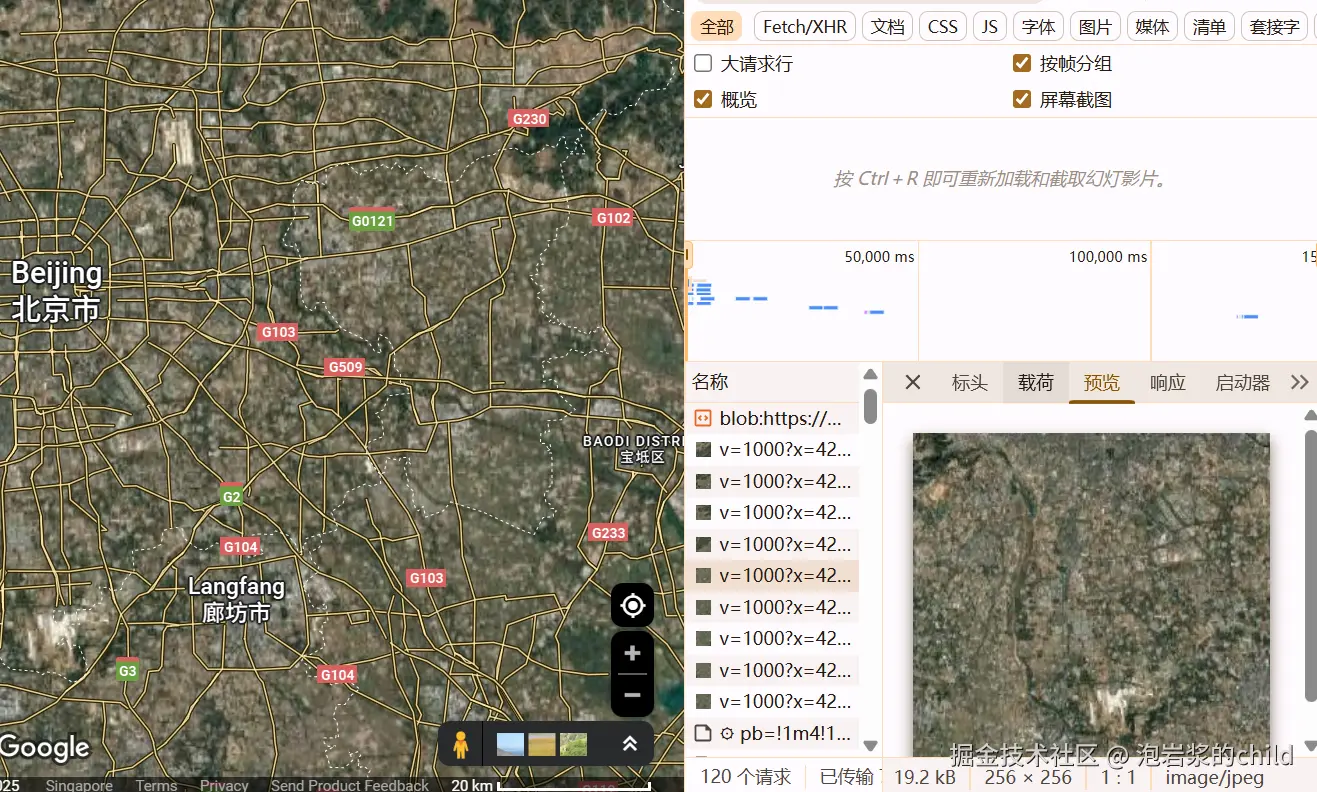

这是最常见的地图加载方式。你如果想自己搭建一个demo。只需要按照把往名为0-18的文件夹里面塞满名字为三元组的图片。比如857.png。然后通过nginx启动一个服务，然后让地图框架的函数去请求这个地址，就可以顺利的把图片显示到浏览器中去。这里直接请求的是图片资源。网上教程很多，这里不赘述了。

  1. WMS（Web Map Service）

这个方式在早期特别常见，现在已经渐渐被抛弃了。

  • 它的步骤是：你告诉服务器一个地图范围，服务器动态查询数据 + 样式渲染，生成一张图片返回。一般会有下面这些信息
    • 地图范围
    • 图像大小
    • 坐标参考系统
    • 图层
    • 输出格式
  • 缺点很明显，每次拖动、缩放地图都需要重新渲染； 频繁交互 → 请求压力巨大 → 性能不好。
  1. WMTS（Web Map Tile Service）

WMTS 可以理解为 WMS 的优化升级版：

  • 将地图提前切片成瓦片，按缩放层级管理；
  • 客户端加载逻辑类似 XYZ；
  • 保留了 WMS 的图层语义，又借鉴了瓦片的性能优势。

OGC 标准中最实用的一员。

  1. 矢量瓦片（Vector Tile）

虽然名字里也叫“瓦片”，但这类是专为矢量数据设计的。并且传输的数据使用高效的编码格式（如 protobuf）压缩： 常用格式为 Mapbox Vector Tile（.mvt 或 .pbf），是 Google protobuf 的二进制压缩形式，体积小、解析快。

  • 特点：

    • 加载的是数据，不是图像；
    • 样式和渲染由客户端控制，交互更灵活；
    • 不同缩放层级展示的细节会动态简化，节省性能，视觉效果也更自然。

举个例子：

你在高德 App 上看地铁线路、公交站点，那些线和点都是“矢量要素”。这些数据就适合用矢量瓦片加载。当然如果数据量不大，直接用geojson、WKT、XML也都可以。

  1. WCS（Web Coverage Service）

最后一个是冷门但很有用的加载方式，专为栅格影像数据服务而设计。

  • 与 WMS 类似，但不是图像，而是表达物理量的栅格像元数据；每个像元都有具体的数值，常见的就根据你传入参数给你返回一个GeoTIFF，可以用于分析计算指数等乱七八糟的。遥感学生DNA动了。

  • 典型应用：

    • DEM（数字高程模型） → 表达海拔；
    • 降雨量图、温度图、土地覆盖图等；

  • 更适合遥感、气象、水文等专业领域。一般的地图看不到这些内容。

地图工具中用到的leaflet关键函数

leafletjs.com/reference.h…

其实这个游戏工具的用到的API没几个。而且leaflet非常简单，这类地图库比如openlayer、mapbox、leaflet的用法近乎相同。首先都定义了一个地图对象，leaflet这里叫做L，指定一个你想要挂载的容器

const map = L.map('map')//指定一个挂载点

加载瓦片地图

  // 加载瓦片，这里的地址从控制台获取的。
  L.tileLayer('https://game.gtimg.cn/images/dfm/cp/a20240729directory/img/map_db/{z}_{x}_{y}.jpg', {
    maxZoom: 19,  // 最大缩放级别
  }).addTo(map);

地图上的物资点呢实际上是一个个marker对象，可以通过图片修改样式。

// 创建 Marker 并添加到地图上，需要指定位置
const marker = L.marker([31.2304, 121.4737]).addTo(map);

完事之后你还可以给他绑定弹窗，这样缩放的时候不用你手动计算弹窗的位置了，地图库帮你处理好了。

marker.bindPopup("<b>Hello World！</b>").openPopup();  //这些地图库做法都是接收一个DOM作为弹窗内容。你完全可以自定义弹窗的样式

剩下的工作量基本就是你需要定义游戏数据了，哪些点位渲染在哪里？如何隐藏打开选中。还有的话就是绘制一些其他的地图要素，比如绘制拉闸点所控制的撤离点的虚线：

const whiteDashedLine = L.polyline(latlngs, {
  color: 'white',        // 白色线条
  weight: 4,             // 线条宽度
  opacity: 1.0,          // 不透明
  dashArray: '6, 6'      // 虚线：线段长度 6px，间距 6px
}).addTo(map);

最后说几句题外话

不知道为什么，我突然想起了《洛洛历险记》里的一句话，谁说的已经记不清了，但印象一直很深：

“人生就是一场游戏，游戏就是一场人生。
**只不过这场游戏，你想玩也得玩，不想玩也得玩。”

再结合之前挺火的地球online的梗。什么：

  • 地球online游戏又肝又氪不推荐新玩家入坑，建议老玩家不要邀请新玩家；
  • 主线任务卡到结婚了，需要氪金38.8W才能推进，想弃坑了；
  • 能不能让建模师重新修改一下我的建模，完全没有优势啊；

说到底，其实这些梗都有点好笑，但又不只是好笑。
你会发现，它们背后是一种共鸣：大家都觉得地球online这游戏不好打了。俗称又肝又氪 ，我也一样。

每天刷短视频，总能看到一些声音说：“现在环境不好，躺平吧，不负债就算成功。”
也会看到另一群人说：“躺平不可取，你也躺不平。”
一来一回，我的判断力也变得模糊了，不知不觉，我也开始麻木了。

最近，女朋友查出了病，治不好的那种，严重的话可能失去生育能力。还要定期检查，增加大量经济压力。所以我个人状态也很差，也挺迷茫的。和新闻里说的那种：“死气沉沉的年轻人”一模一样。

所以后来我也安慰自己，人生会不会真的就是一场游戏吧。毕竟游戏的意义不在于赢，而在于“体验”。因为没有永远的赢家，没有谁会一直赢。
在所有人都觉得淘宝稳坐电商第一的时候，拼多多杀了出来；
大家都认为美团不可动摇时，京东突然喊出“红黄蓝大战开始”。
——你永远不知道游戏进程会怎么改变，也不知道谁是主角，谁会“掉线”。
有时候，换个视角，把它当作一款体验向游戏，反而能撑住你继续往下走。

想到什么做什么吧，想说什么说什么吧。
