作为 java 开发，面向 tcp 协议开发时第一想到的是使用 Netty 来构建服务。但是 Netty 其实是更面向底层的网络工具，所以提供的 API 都是面向底层的。
例如: 一旦控制不好的就容易发生内存泄露的 ByteBuf, 在 ChannelHandler 实现业务容易阻塞 EventLoop 进而导致卡死。 还有 Netty 本身是全异步化的，但自身没有提供异步化的组件来支撑实现业务。
选择 vert.x 来构建 IOT 服务的优势，简单，高性能，丰富的全异步化组件。 基于 Netty 做了一层简单的封装。
充电 IOT 场景
现在国内大多数充电协议都是基于 TCP 的私有协议，但是设计上都是大同小异。
1. 都是基于长度切割出一个数据帧。
2. 都是基于命令匹配数据类型。
3. 绝大多数情况都是一个请求帧对应匹配一个响应帧。
4. 每一个帧都有一个序列号用来设别唯一帧，并且响应帧也需要跟请求帧的序列号一一对应。

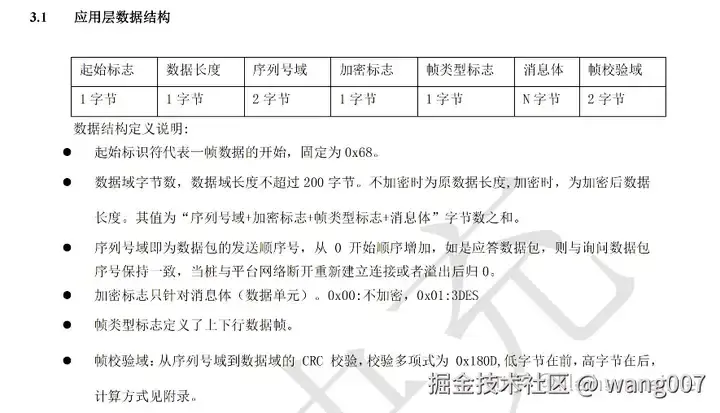

以国内用的比较多的云快充协议为例：

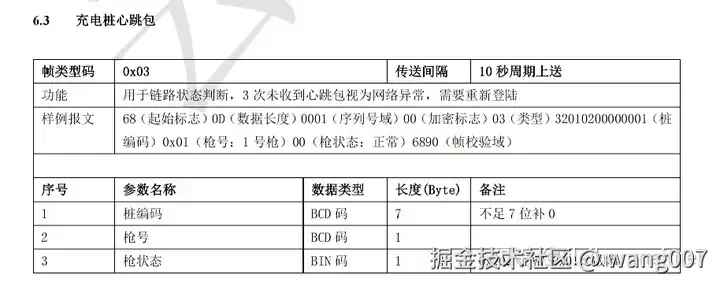

其中帧类型标志用来识别是什么帧，例如是心跳帧，然后在根据心跳帧来解析里面消息体的内容。

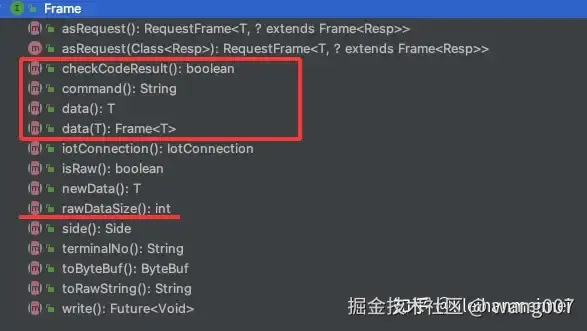

所以最基本的数据帧应该包括: 数据长度，序列号，帧类型，消息体，校验和结果。
这是帧最顶级的抽象接口，关于所有协议的数据帧定义都会继承该接口。

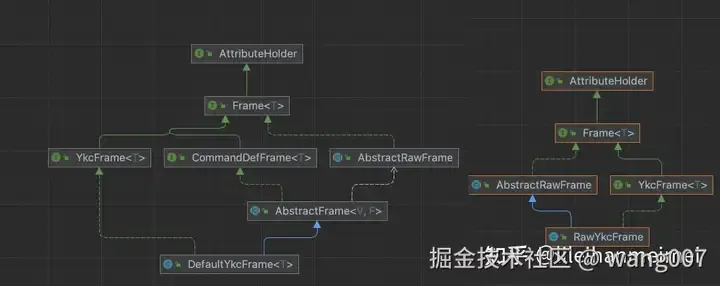

帧的抽象设计
正是因为帧是根据帧类型区别再进一步解析消息体的内容，所以把帧的设计分成两部分。
- Raw Frame: 不解析具体的消息体内容，先把所有的帧解析成 Raw Frame。
- 具体 Frame: 拿到 Raw Frame 之后，再根据消息体进一步解析成具体类型的 Frame。
通过提供一个 FrameConverter 接口，把 RawFrame 解析成具体类型的 Frame，以云快充为例。
public class YkcFramerConverter implements FrameConverter {
public static final YkcFramerConverter INSTANCE = new YkcFramerConverter();
private YkcFramerConverter() {
}
@Override
public Frame<?> apply(Frame<?> frame) {
if (!frame.isRaw()) {
return frame;
}
CommandDef<?> command = YkcCommand.match(frame.command());
if (command == null) {
if (logger.isDebugEnabled()) {
logger.debug("terminalNo: {} command: {} not found commandDef.", frame.terminalNo(), frame.command());
}
return frame;
}
return new DefaultYkcFrame<>((RawYkcFrame) frame, command);
}
}
帧的请求与响应
绝大多数情况都是一个请求帧对应匹配一个响应帧，所以设计时 Frame 需要把这种情况考虑进去。设计成类似于 http 请求响应模型。当然作为数据帧也可以不走请求响应模式，直接写出去，因此。

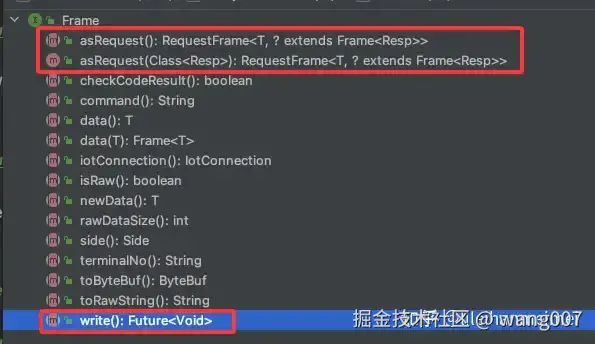

- Frame 要有 write 方法，直接写出去。
- Frame 要有 request/response 对应的方法，并且匹配对应的类型。

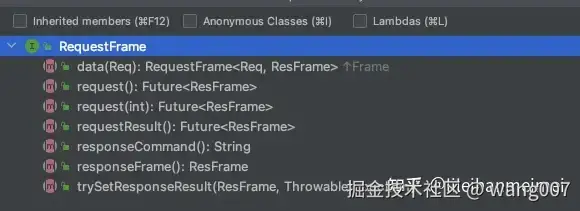

- 普通的 Frame 是不具备 request/response 的，通过 asRequest 方法转成 ReqeustFrame 才具备。
request 一个较时给对端并获取响应结果帧
YkcFrame<YkcSyncTimeRequest> ykcFrame = YkcFrame.create(frame.iotConnection(), YkcCommand.SyncTimeRequest);
YkcSyncTimeRequest timeRequest = ykcFrame.newData();
timeRequest.setTime(CP56time2a.now());
ykcFrame.data(timeRequest)
.asRequest(YkcSyncTimeResponse.class)
.request()
.onFailure(ex -> {
System.out.println("sync time for charge point failed.");
ex.printStackTrace();
})
.onSuccess(respFrame -> {
YkcSyncTimeResponse data = respFrame.data();
System.out.println("charge point time: " + data.getTime());
});
收到一个心跳帧，处理响应结果帧给对端
Frame<YkcHeartbeatResponse> responseFrame = frame.asRequest(YkcHeartbeatResponse.class).responseFrame();
YkcHeartbeatResponse response = responseFrame.newData();
response.setGunNo(frame.data().getGunNo());
response.setResult(1);
responseFrame.data(response).write();

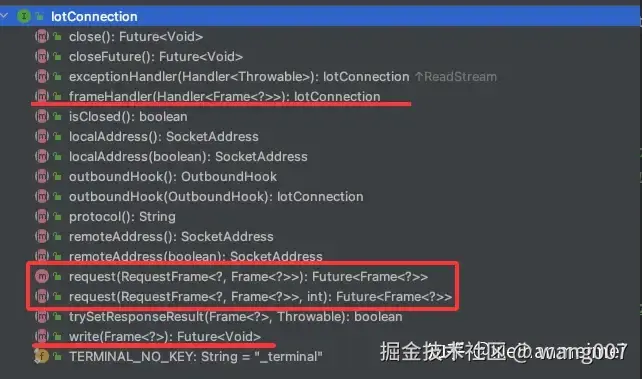

IotConnection(连接）
IotConnection 主要功能是承接 Frame 的收发， 提供发送出去的 hook 做拓展。
frameHander: 接收 frame 的回调出来。
YkcServer ykcServer = YkcServer.create(vertx, options);
ykcServer.connectionHandler(conn -> {
conn.frameHandler(frame -> {
System.out.println("receive frame: " + frame.toRawString());
});
});
request 和 write 主要是用来承接 frame 方法的 request， write 的。
public Future<Void> write() {
return iotConnection().write(this);
}
public Future<ResFrame> request(int timeout) {
if (promise == null) {
throw new IllegalStateException("receiver frame not request.");
}
Future<Frame<?>> future = iotConnection().request((RequestFrame<?, Frame<?>>) this, timeout);
return (Future<ResFrame>) future;
}

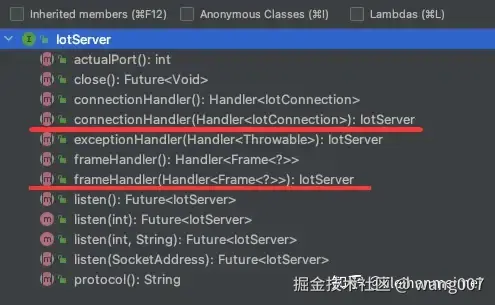

IotServer
IotServer 主要是构建一个 tcp server ，以及对 iotConnection 的处理。 这一部份主要是复用了 Vert.x 提供的能力。
connectionHandler: 主要是对 iotConnection 的回调处理。
frameHandler: 其实是对 iotConnection 调用了frameHandler(handler)，提供一个便捷的设置 frame Handler 的方法。
路由 IotRouter
frameHandler 是接收处理多个 frame 的回调方法，但是当多种类型的 frame 揉合到一起时，就需要路由来控制不同 frame 用不同的 handler 来处理。
匹配：可以通过方法 route(), route(command) 来控制匹配全部 frame 还是特定 frame 的处理。
在 IotRoute 方法里还可以调整匹配的顺序和控制是否匹配 Raw Frame
public interface IotRouter extends Handler<Frame<?>> {
/**
* Add a route with no matching criteria, i.e. it matches all frame or failures.
*
* @return the route
*/
<Req> IotRoute<Req> route();
/**
* Add a route with matches the specified command.
*
* @param command the command
* @return this
*/
<Req> IotRoute<Req> route(String command);
// 忽略其他方法
}
public interface IotRoute<Req> {
/**
* Specify the order for this route. The router tests routes in that order.
*
* @param order the order
* @return this
*/
IotRoute<Req> order(int order);
/**
* match raw frame and concrete frame
* <p>
* default: false. only match Concrete frame
*
* @return a reference to this, so the API can be used fluently
*/
IotRoute<Req> matchRaw();
// 忽略其他方法
}
匹配全部：例如打印日志，拦截未登录验证的 IotConnection 发送的 frame 等场景使用。
在 IotRoute 设置 handler 处理 IotRoutingContext，包括处理失败时的 failureHandler。
其中 IotRoutingContext 是包含 frame 和其他上下文信息的对象。
public interface IotRoute<Req> {
/**
* set a failureHandler to the route handlers list.
*
* @param failureHandler the failureHandler
* @return
*/
IotRoute<Req> failureHandler(Handler<IotRoutingContext<Req>> failureHandler);
/**
* set a handler to the route handlers list.
*
* @param handler the handler
* @return this
*/
IotRoute<Req> handler(Handler<IotRoutingContext<Req>> handler);
// 忽略其他方法
}
整个 IotRouter 设计成责任链模式， 通过 IotRoutingContext 自由控制是否传递下一个 handler 处理。
public interface IotRoutingContext<Req> extends AttributeHolder {
/**
* route to next ChargeRoute or Handler
*/
void next();
/**
* set current ChargeRoutingContext failed and route to next ChargeRoute or failureHandler
*
* @param throwable the error
*/
void fail(Throwable throwable);
/**
* request frame
*
* @return the frame
*/
Frame<Req> frame();
/**
* @return
*/
Throwable failure();
/**
* @return return true if current context marked failed.
*/
boolean failed();
}
next 方法是传递给下一个 IotRoute 处理。
fail 方法是把当前的处理失败情况传递下一个 IotRoute#failureHandler 方法处理。
整个 IotRouter 设计借鉴（抄袭）了 vertx-web 的路由设计。
最后
- 目前已经实现了云快充协议1.5，1.6版本 和 ocpp 协议 1.6， 2.0.1， 2.1 版本。
- 相关代码已经开源在 e-iot，欢迎交流学习使用，使用完善的测试用例覆盖和 example 参考。
