智能制造网络质量保障：德承 DX-1200多网口工控机在windows系统下的网络性能测试指南德承DX-1200可配备多

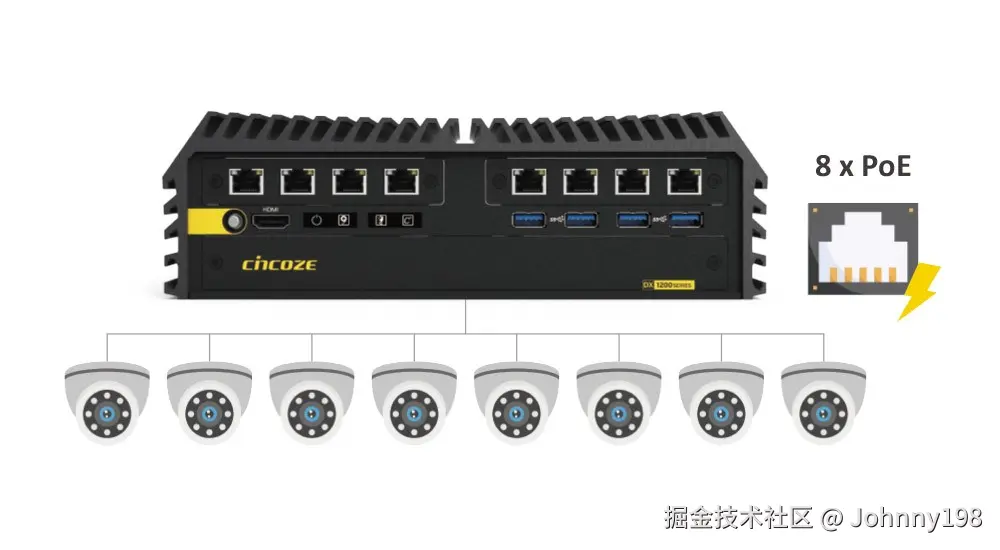

图1.jpg 德承DX-1200多网口工控机在实际工业应用场景中，具备3个核心价值：

冗余备份保障连续性
DX-1200可配备多个网口（2/4/6/8/10x网口，模块化、无线材、即插即用扩展），支持链路聚合（LACP）和故障切换，当主网络路径中断时，备用链路可及时自动接管，确保智能制造产线7×24小时不间断运行。
多设备并行接入能力
每个网口可独立配置VLAN，支持同时接入工业相机、PLC控制器、MES系统终端等多种设备，实测单机可稳定承载8台500万像素工业相机的实时视频流传输。
流量隔离优化性能
通过物理端口划分生产网、管理网、设备网，避免不同类型数据流相互干扰，隔离后可有效降低网络延迟。

如果在应用中如果遇到网络相机卡顿、延迟、数据丢失的问题时，排查问题的过程往往耗时耗力，除了要排查相机本身的问题外，也需要对工控机的处理性能、网口进行排查，此时测试工控机的网络性能就显得十分重要了，如何能够快速准确的测试网口的性能呢？本篇就以这样的实际应用问题出发，针对智能制造的网络质量保障，详尽解析多网口工控机的网络性能测试步骤。

德承多网口工控机之网络性能测试指南

一、硬件配置

工控机型号：德承 Cincoze DX-1200

CPU：Intel® Core® i7-14700

内存：DDR5 5600 MHz 32GB

存储：SSD 1TB

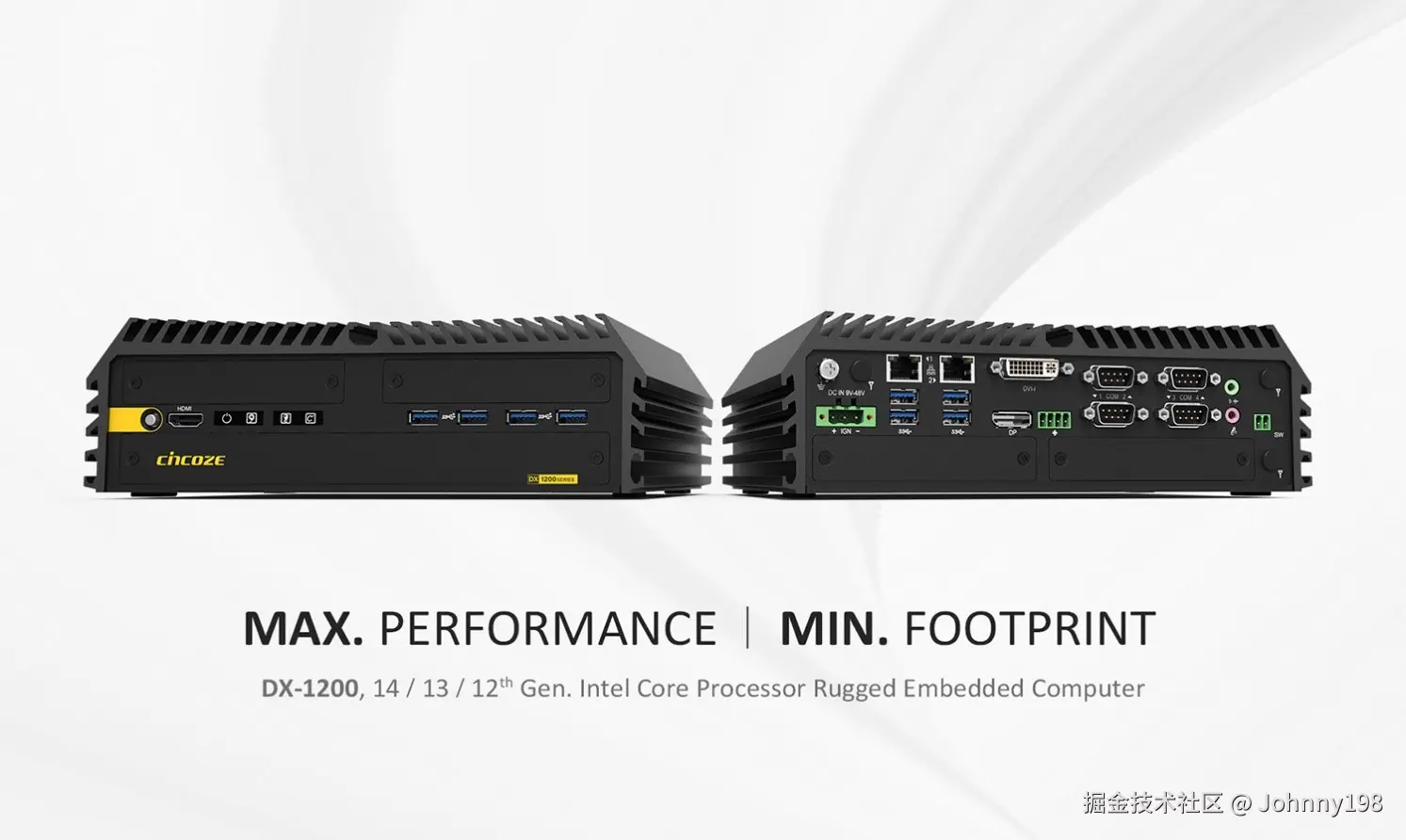

图2.jpg CincozeDX-1200

第14/13/12代Intel Core系列处理器，高性能强固型嵌入式工控机

Intel® 第 14/13/12 代 Raptor Lake-S Refresh / Raptor Lake-S / Alder Lake-S Core™ i9/i7/i5/i3 处理器（功耗达65W）
2个DDR5 SO-DIMM插槽，支持ECC/非ECC类型内存，高达5600MHz，64GB
2个1GbE LAN和可选的4个10GbE LAN、8个1GbE LAN、8个1GbE M12 LAN
2个2.5 英寸SATA存储、2个mSATA插槽
用于I/O扩展的可选 CMI 模块，用于点火感应和PoE的可选CFM模块
宽工作温度 -40°C 至 70°C
MIL-STD-810G 军用标准和 EN50155轨道交通认证（EN 50121-3-2 only）
安全标准：UL、cUL、CB、IEC、EN 62368-1
