从0到1构建MES系统14-ESOP深入探讨电子标准作业程序（ESOP）系统的核心功能设计，通过UniApp移动端与We

今天我们来讲一下ESOP功能设计

本文将深入探讨电子标准作业程序（ESOP）系统的核心功能设计，通过UniApp移动端与Web管理端的WebSocket实时交互，实现制造业现场作业指导的高效管理。

1. 概述

电子标准作业程序（ESOP） 是制造业数字化转型的关键系统，它将传统的纸质作业指导书电子化，实现：

标准化作业：确保所有操作人员遵循统一标准
实时更新：作业指导书变更即时同步到生产线
多媒体支持：集成图文、视频等富媒体指导内容
操作追溯：记录文档查看与操作历史相比传统作业指导方式，ESOP系统可提升生产效率15-30%，减少操作错误率40-60%，是智能制造的核心基础设施。

2、系统架构设计

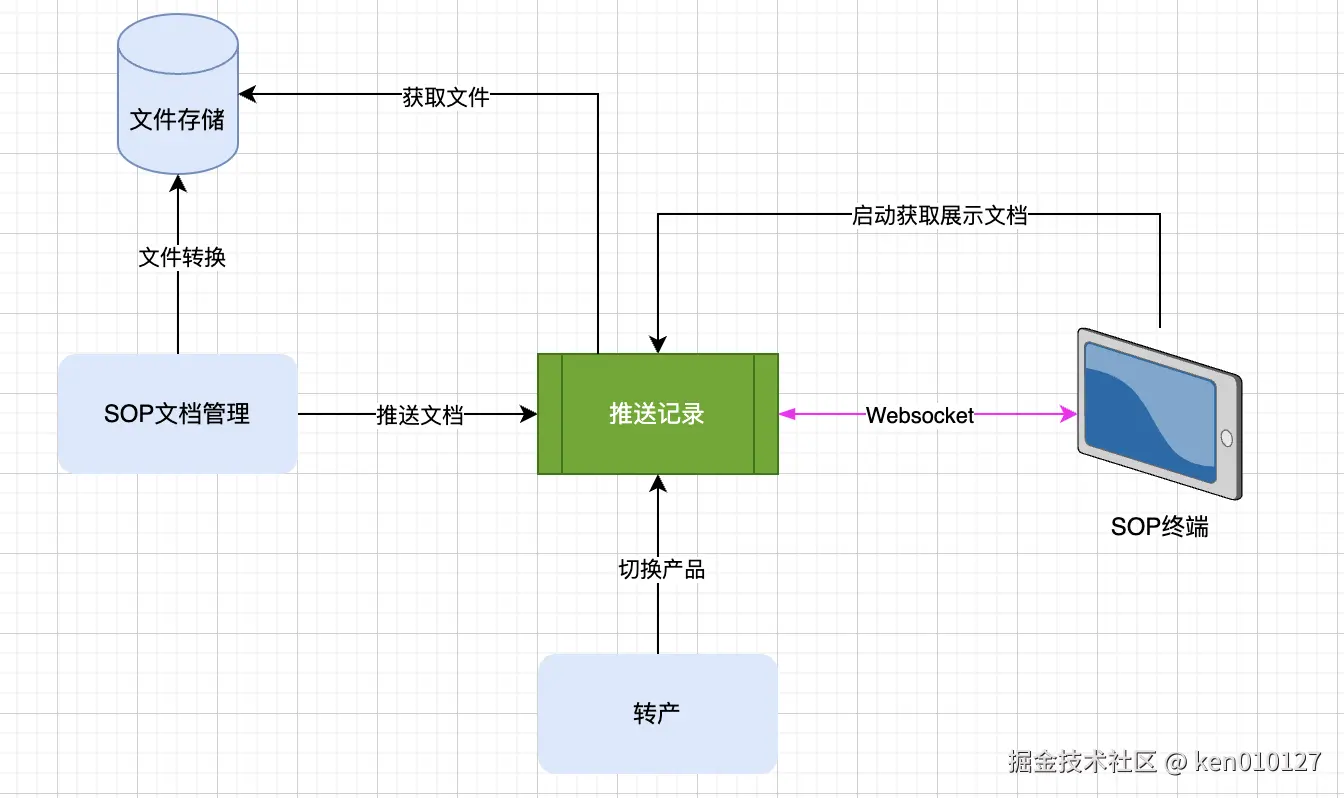

Pasted image 20250805225015.png 技术栈说明：

移动终端：UniApp（Android 8.0+）
后端：Spring Boot 2.7 + Spring WebSocket
Web管理端：React 18 + Ant Design 5.x
协议：WebSocket（STOMP子协议）
存储：MinIO分布式文件存储、本地存储
数据库：MySQL 8.0

3. 数据库设计

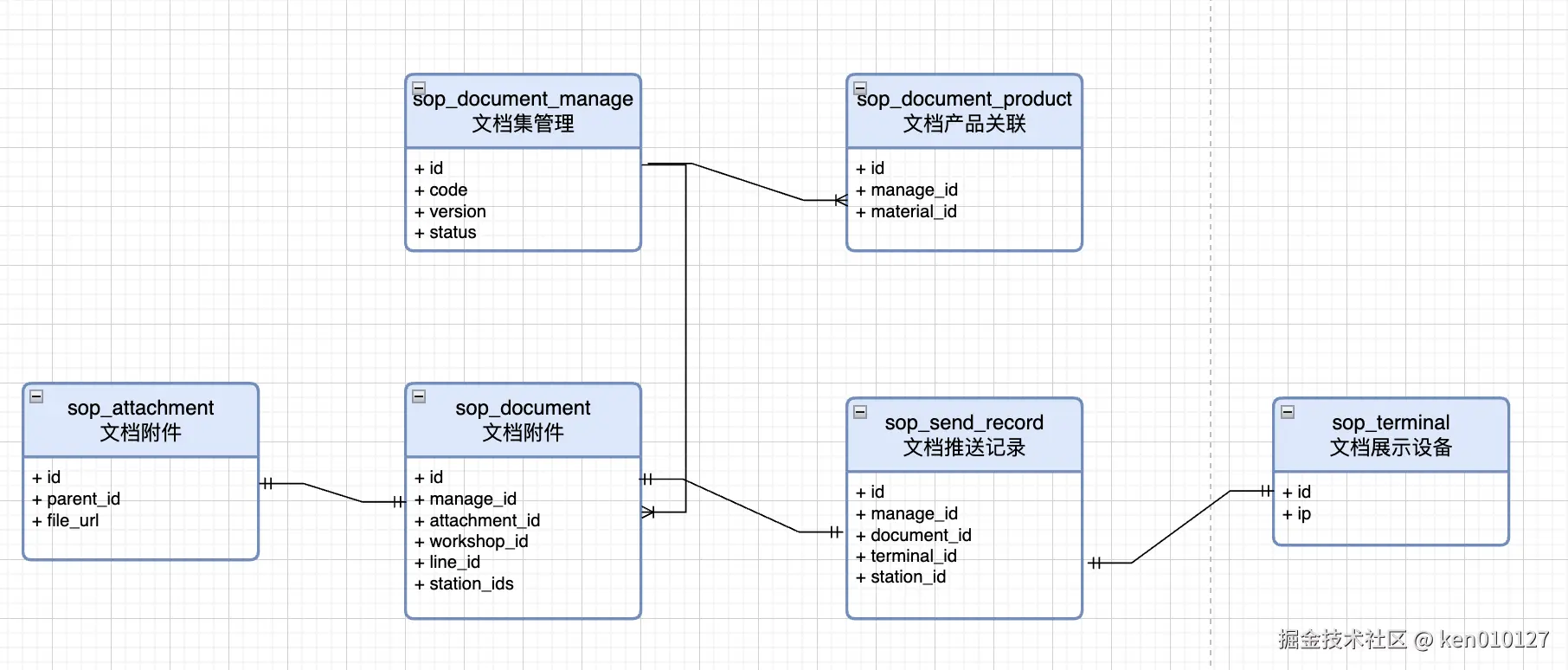

Pasted image 20250805225204.png

`sop_attachment`（sop上传文件）

列名	类型	是否为空	主键	注释
id	bigint	否	是	文档附件ID
document_id	bigint	是	否
parent_id	bigint	是	否
storage	varchar(128)	是	否	上传类型
file_name	varchar(1024)	是	否	文件名
file_url	varchar(1024)	是	否	文件路径
file_type	varchar(256)	是	否	文件类型
file_size	bigint	是	否	文件大小
page	int	是	否	页码
serial_number	int	是	否	图片序号
remark	varchar(128)	是	否
create_by	bigint	是	否
create_time	datetime	是	否
update_by	bigint	是	否
update_time	datetime	是	否

`sop_document_manage`（文档集管理）

列名	类型	是否为空	主键	默认值	注释
id	bigint unsigned	否	是		文档集ID
code	varchar(64)	否	否		文档编码
name	varchar(64)	否	否		文档名称
type	varchar(64)	否	否		文档类型
status	varchar(64)	否	否	`''`	状态
remark	varchar(500)	是	否	`''`	备注
create_by	bigint	是	否		创建者
create_time	datetime	是	否		创建时间
update_by	bigint	是	否		更新者
update_time	datetime	是	否		更新时间

`sop_document_product`（关联产品）

列名	类型	是否为空	主键	默认值	注释
id	bigint	否	是		关联ID
manage_id	bigint	否	否		文档集ID
material_id	bigint	否	否		物料产品ID
remark	varchar(500)	是	否	`''`	备注
create_by	bigint	是	否		创建者
create_time	datetime	是	否		创建时间
update_by	bigint	是	否		更新者
update_time	datetime	是	否		更新时间

`sop_document`（文档管理）

列名	类型	是否为空	主键	默认值	注释
id	bigint	否	是		文档ID
manage_id	bigint	否	否		文档集ID
attachment_id	bigint	是	否		附件ID
start_index	int	是	否		开始页码
end_index	int	是	否		结束页码
remark	varchar(500)	是	否	`''`	备注
create_by	bigint	是	否		创建者
create_time	datetime	是	否		创建时间
update_by	bigint	是	否		更新者
update_time	datetime	是	否		更新时间

`sop_send_record`（推送记录）

列名	类型	是否为空	主键	注释
id	bigint	否	是	逻辑ID
manage_id	bigint	是	否	文档ID
document_id	bigint	是	否	文档集ID
material_id	bigint	是	否	物料ID
file_name	varchar(255)	是	否	文件名
file_url	varchar(255)	是	否	文件地址
file_type	varchar(64)	是	否	文件类型
file_size	int	是	否	文件大小(KB)
line_id	bigint	是	否	产线ID
station_id	bigint	是	否	工位ID
process_id	bigint	是	否	工序ID
terminal_id	bigint	是	否	终端ID
ip	varchar(64)	是	否	终端IP
remark	varchar(500)	是	否	备注
status	varchar(2)	否	否	状态
create_by	bigint	是	否	创建者
create_time	datetime	是	否	创建时间
update_by	bigint	是	否	更新者
update_time	datetime	是	否	更新时间

`sop_terminal`（显示终端）

列名	类型	是否为空	主键	注释
id	bigint	否	是	终端ID
code	varchar(64)	是	否	终端编码
name	varchar(255)	是	否	终端名称
workshop_id	bigint	是	否	车间ID
line_id	bigint	是	否	产线ID
station_id	bigint	是	否	工位ID
ip	varchar(64)	是	否	终端IP
reporting	varchar(8)	是	否	是否报工设备Y\|N
status	varchar(32)	是	否	状态
remark	varchar(500)	是	否	备注
create_by	bigint	是	否	创建者
create_time	datetime	是	否	创建时间
update_by	bigint	是	否	更新者
update_time	datetime	是	否	更新时间

4. 功能设计

4.1. 文档管理模块

文档集管理

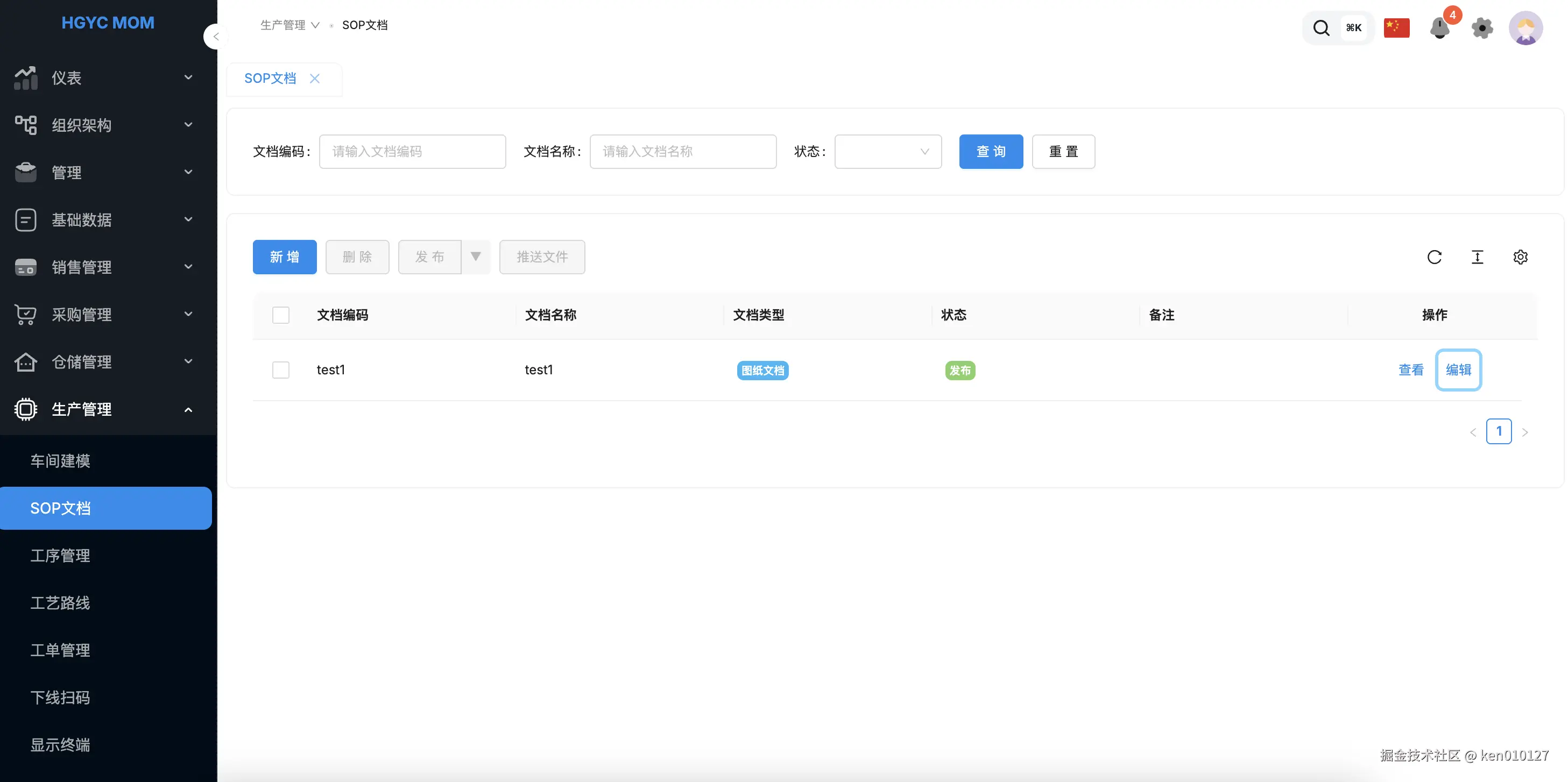

Pasted image 20250805230148.png 新增文档集

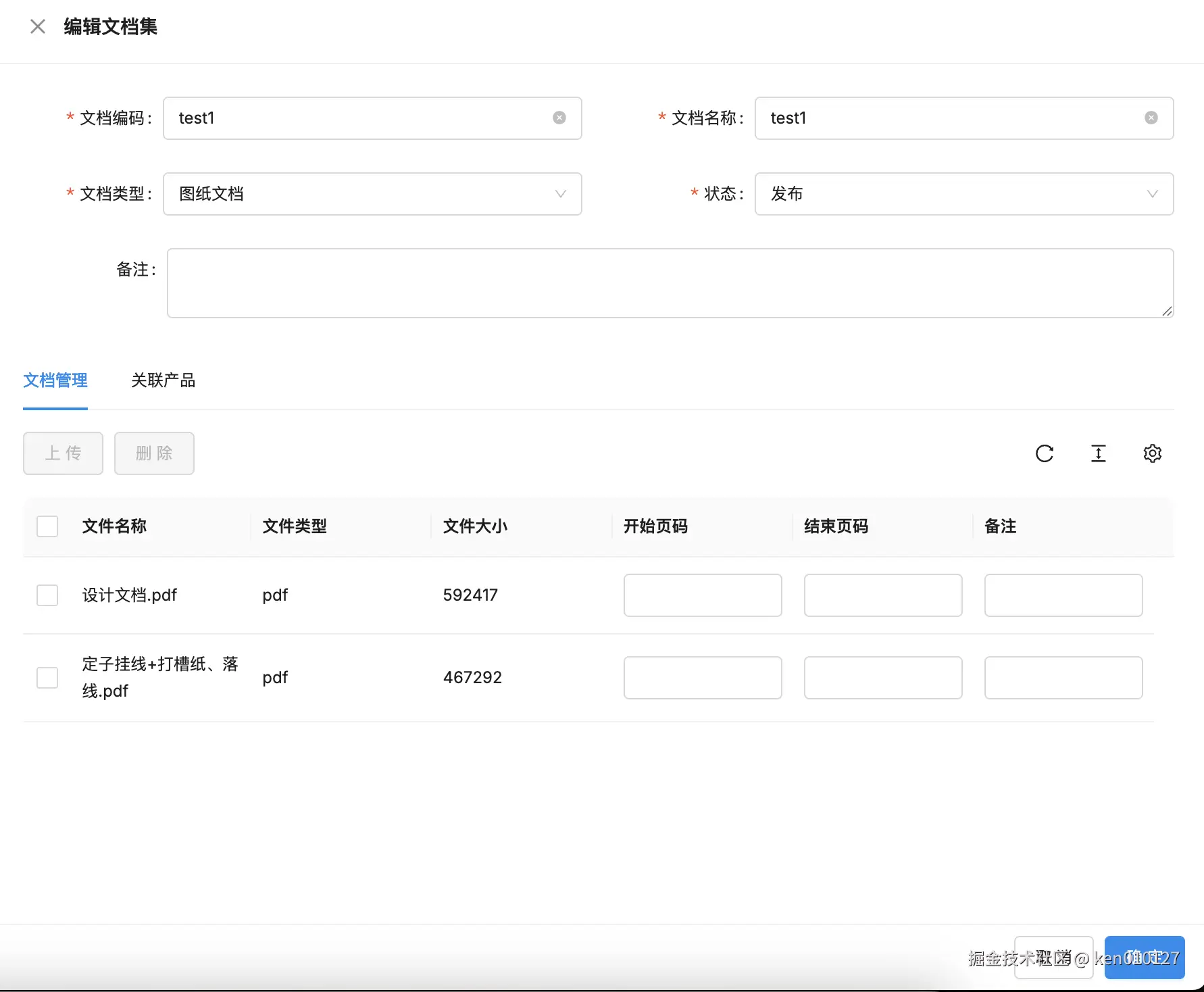

Pasted image 20250805230214.png 这里允许设置在终端显示文档的页码范围。

上传文档

Pasted image 20250805230238.png 添加关联产品

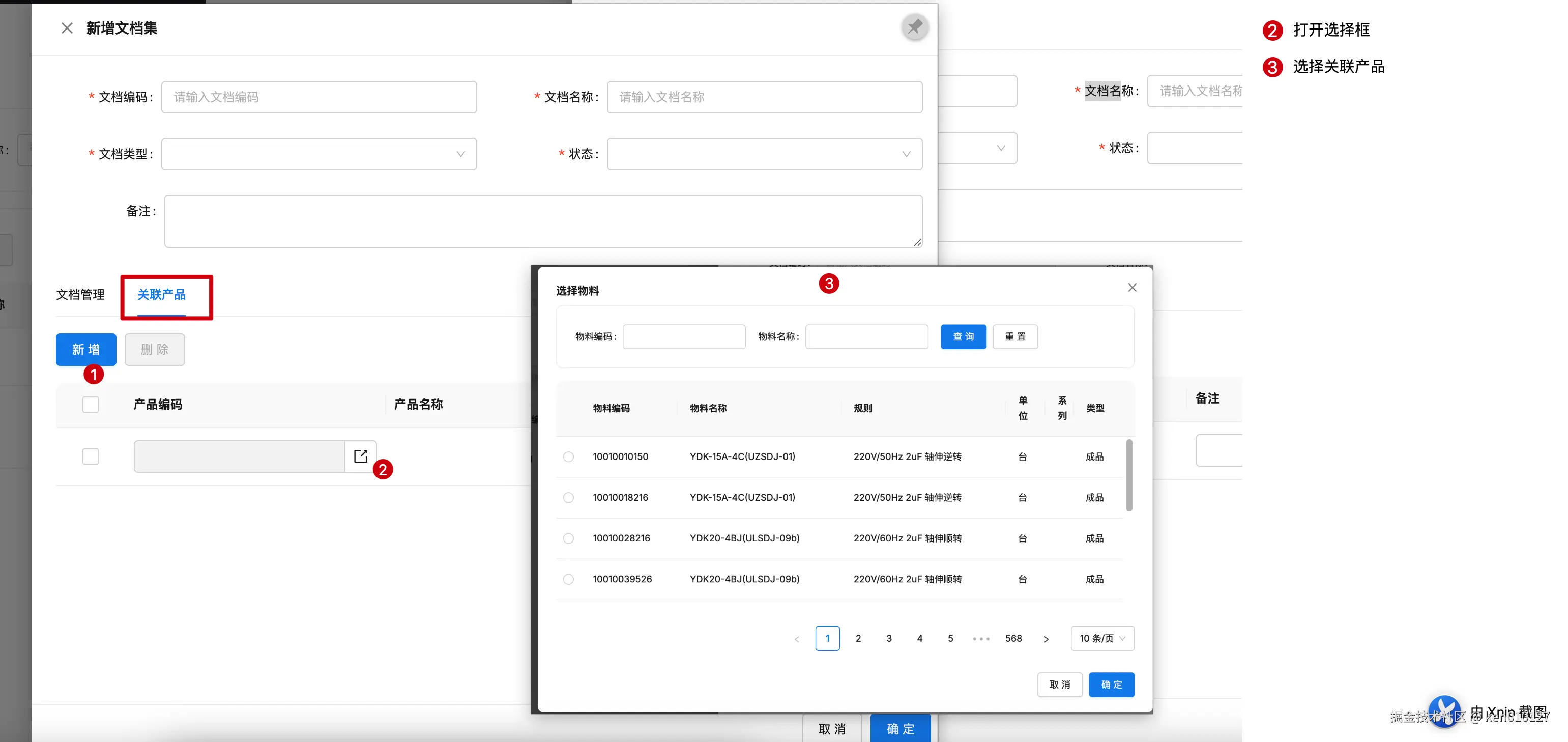

Pasted image 20250805230546.png

这里需要把【文件上传】功能详细说一下：如果上传的是word、Excel、PPT、PDF，后端会自动识别，把文档的每一页转换成图片的形式，附件的parent_id为该文档的附件ID。由于转换文件转换的时间会比较久，在后端使用异步的方式去处理。以下是文件上传的代码片段，如有需要请查看gitee上的完整代码。

@Async
@Transactional
public void processFile(SopAttachment sopAttachment, MultipartFile file) {
    String fileType = sopAttachment.getFileType();
    if (!Arrays.asList("pdf", "pptx").contains(fileType)) {
        return;
    }

    ImageConverter imageConverter = ImageConverterFactory.getConverter(fileType);

    List<byte[]> imageBytes;
    try {
        imageBytes = imageConverter.convertToImages(file.getBytes());
    } catch (IOException exc) {
        log.error("转换图片失败：", exc);
        throw new RuntimeException(exc);
    }

    log.info("转换图片上传开始");

    for (int i = 0; i < imageBytes.size(); i++) {
        String fileName = this.getFileName(sopAttachment.getFileName()) + "page_" + i + ".png";

        log.info("上传图片{}开始", fileName);
        MockMultipartFile mockMultipartFile = new MockMultipartFile("file", fileName, "image/png", imageBytes.get(i));
        String filePath = fileServiceContext.uploadFile(mockMultipartFile, "sop");

        SopAttachment convertAttachment = new SopAttachment();
        convertAttachment.setParentId(sopAttachment.getId());
        convertAttachment.setFileName(fileName);
        convertAttachment.setFileUrl(filePath);
        convertAttachment.setFileType("png");
        convertAttachment.setStorage(fileProperties.getStrategy());
        convertAttachment.setPage(i);
        convertAttachment.setSerialNumber(i);

        super.save(convertAttachment); // 事务内提交

    }

    log.info("转换图片上传结束");
}

文件预览 文件预览功能使用了开源项目 kkFileView kkFileView为文件文档在线预览解决方案，该项目使用流行的spring boot搭建，易上手和部署，基本支持主流办公文档的在线预览，如doc,docx,xls,xlsx,ppt,pptx,pdf,txt,zip,rar,图片,视频,音频等等。

官网及文档地址：kkview.cn

4.2 文件发送

只用在【文档集】是发布 #状态才能执行发送操作。

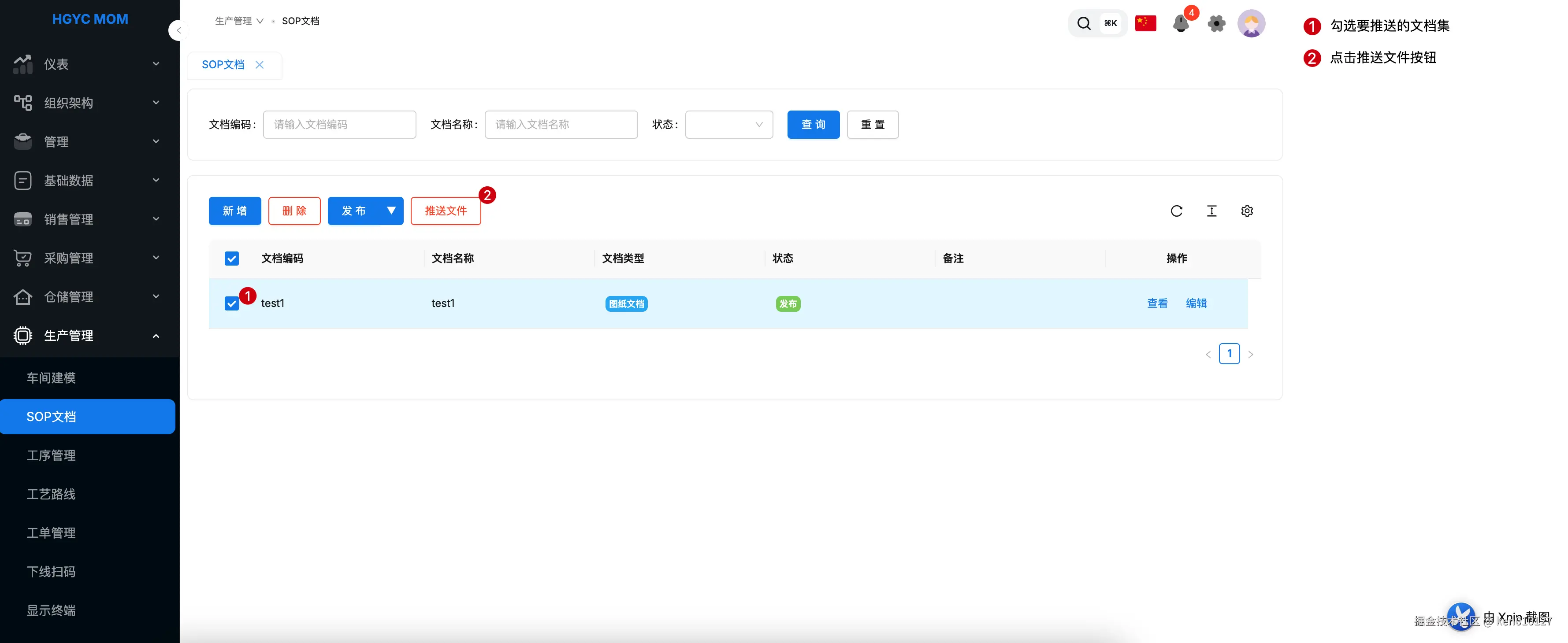

Pasted image 20250805231951.png 勾选要推送的文档集，点击工具栏中的【推送文件】按钮。

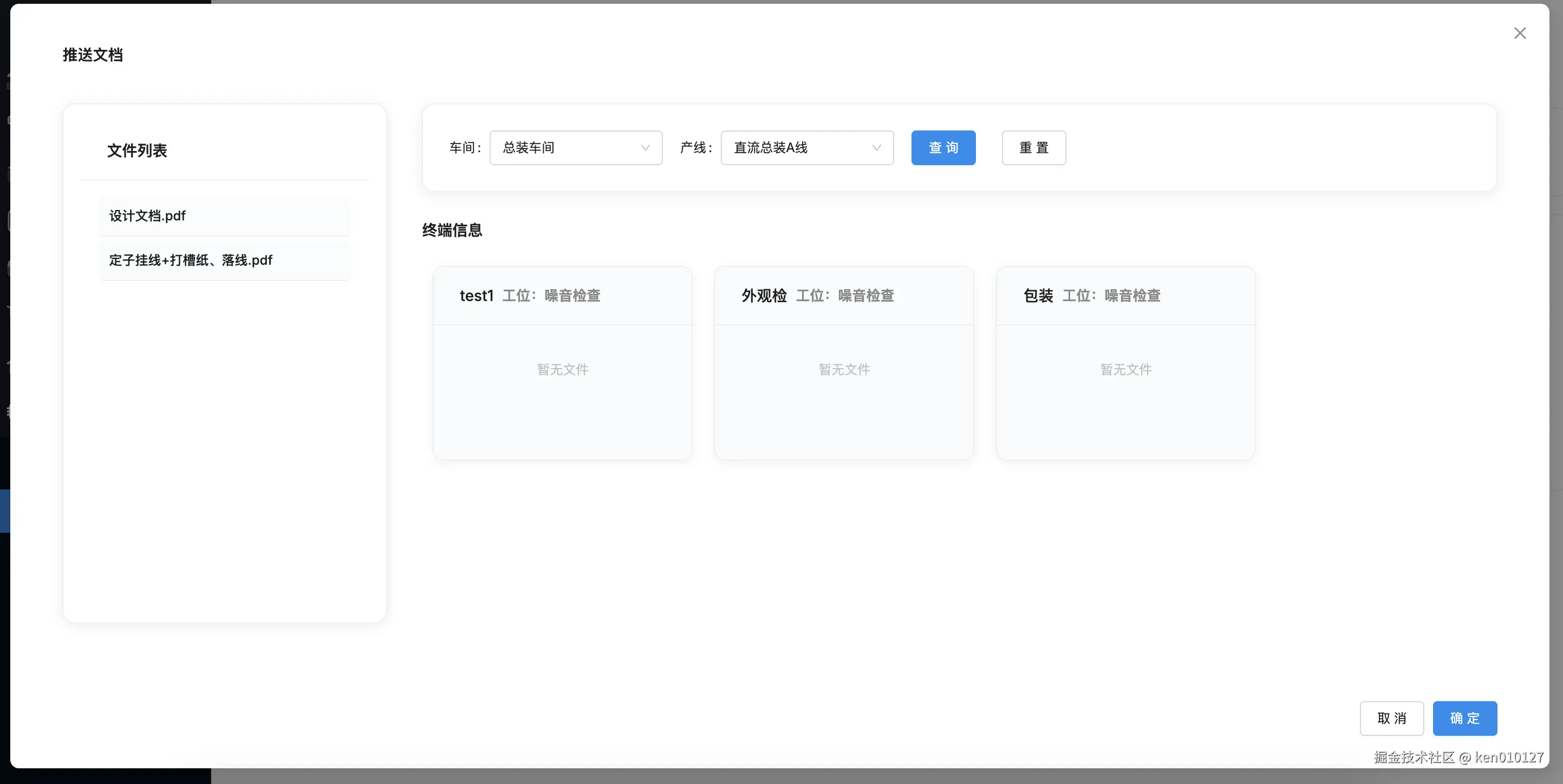

Pasted image 20250805232048.png 左侧为选中文档集下的文档信息，右侧是设备信息。

选择车间、产线点击【查询】按钮
选中文件列表中的文件，使用拖拽的方式把文件拖入到要显示的设备看片中。
点击【确定】

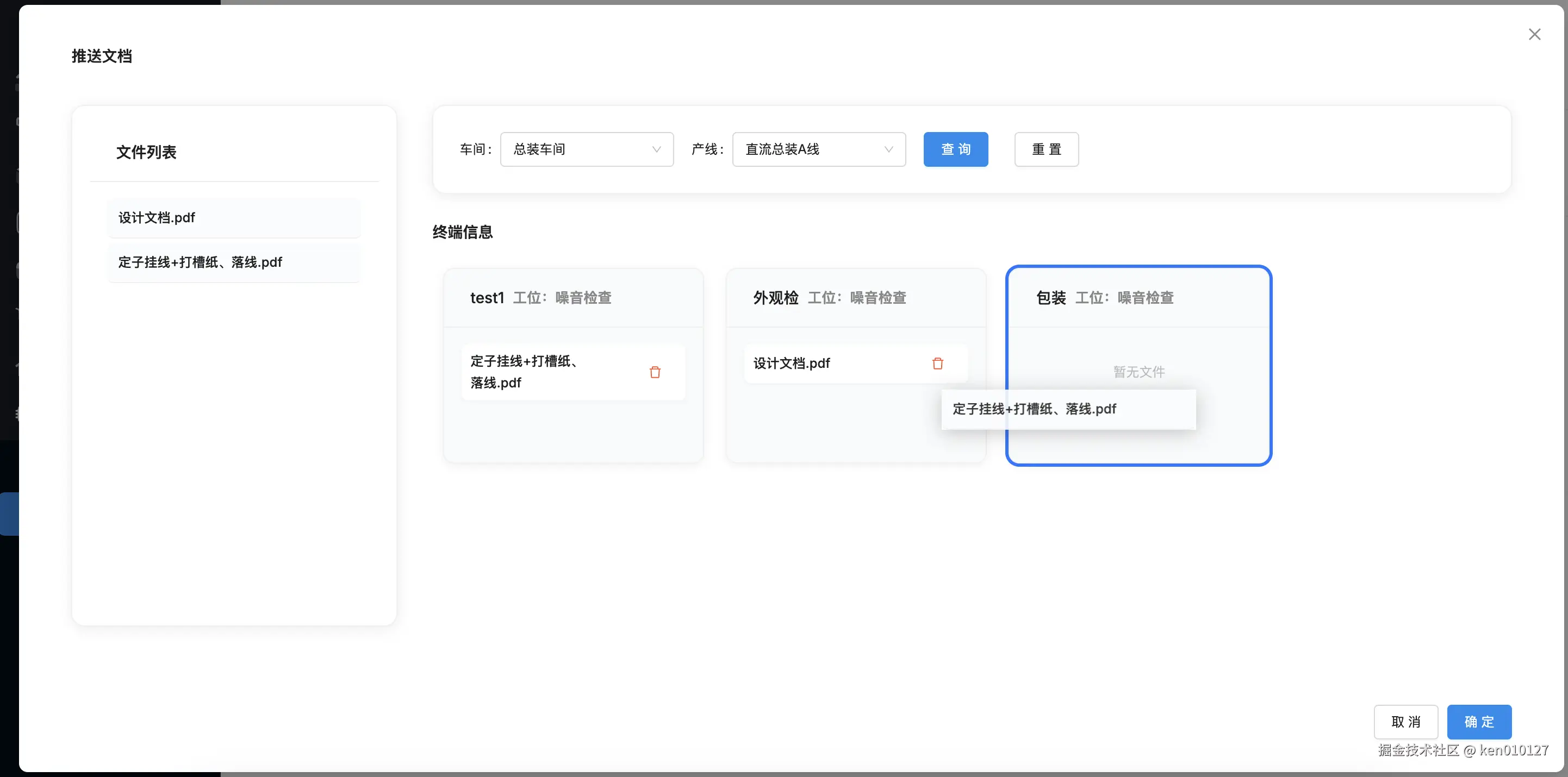

Pasted image 20250805232337.png 如上图，设备卡片中显示是已经拖放进去的文档信息，允许点击删除按钮删除。以下是文件上传的代码片段，如有需要请查看gitee上的完整代码。

@Override
@Transactional(rollbackFor = Exception.class)
public void sendMultipleDoc(List<SopSendRecord> sendRecords) {
    //系统配置
    Map<String, Object> sysConfig = getSysConfig();

    // 1. 按 IP 分组
    Map<String, List<SopSendRecord>> groupedByIP = sendRecords.stream()
            .collect(Collectors.groupingBy(SopSendRecord::getIp));

    // 2. 之前的推送记录失效
    groupedByIP.forEach((key, value) -> {
        sopSendRecordService.invalidByIp(key);
    });

    groupedByIP.forEach((key, recordList) -> {
        Map<String, Object> sendReocrdMap = new HashMap<>();
        sendReocrdMap.put("sysConfig", sysConfig);

        //文件列表
        List<Map<String, Object>> docInfoList = new ArrayList<>();
        recordList.forEach(sopSendRecord -> {
            SopDocument sopDocument = sopDocumentService.getById(sopSendRecord.getDocumentId());

            if (sopDocument != null) {
                //文档信息
                Long attachmentId = sopDocument.getAttachmentId();
                SopAttachment sopAttachment = sopAttachmentService.getById(attachmentId);
                if (sopAttachment != null) {
                    // 更新记录
                    sopSendRecord.setFileUrl(sopAttachment.getFileUrl());

                    if (videoExtensions.contains(sopAttachment.getFileType()) || imageExtensions.contains(sopAttachment.getFileType())) {
                        Map<String, Object> documentMap = document2Map(sopAttachment);
                        docInfoList.add(documentMap);
                    } else {
                        List<SopAttachment> imagesAttachments = sopAttachmentService.getByParentId(sopDocument.getAttachmentId());

                        Integer startIndex = sopDocument.getStartIndex();
                        Integer endIndex = sopDocument.getEndIndex();

                        // 处理 startIndex 为空的情况，默认为 1                        startIndex = (startIndex != null) ? startIndex - 1 : 0;
                        // 处理 endIndex 为空的情况，默认为 list.size()                        endIndex = (endIndex != null) ? endIndex : imagesAttachments.size();
                        // **确保索引合法**
                        startIndex = Math.max(0, startIndex);  // 防止负数
                        endIndex = Math.min(imagesAttachments.size(), endIndex);  // 防止超出 list.size()
                        List<SopAttachment> subList = imagesAttachments.subList(startIndex, endIndex);
                        subList.forEach(attachment -> {
                            Map<String, Object> showDocMap = document2Map(attachment);
                            docInfoList.add(showDocMap);
                        });
                    }
                }
            }
        });
        sendReocrdMap.put("docList", docInfoList);

        ObjectMapper mapper = new ObjectMapper();
        try {
            WebSocketUsers.sendMessageToUser(key, mapper.writeValueAsString(sendReocrdMap));
        } catch (JsonProcessingException e) {
            throw new BizException("发送文档到设备终端失败！");
        }
    });

    sopSendRecordService.saveBatch(sendRecords);
}

4.2 Websocket配置

由于篇幅问题，这里只能简单讲一下重点，详细代码可以查看源码，路径如下：src/main/java/com/hgyc/mom/mes/websocket

开发Websocket对外开发接口

@Slf4j
@Component
@ServerEndpoint("/ws/esop/document/{ip}")
public class WebSocketServer {

    private final ConnectionManager connectionManager = WebSocketContext.getBean(ConnectionManager.class);
    private final MessageHandler messageHandler = WebSocketContext.getBean(MessageHandler.class);

    @OnOpen
    public void onOpen(Session session, @PathParam("ip") String ip) {
        connectionManager.handleOpen(session, ip);
    }

    @OnClose
    public void onClose(Session session) {
        connectionManager.handleClose(session);
    }

    @OnError
    public void onError(Session session, Throwable throwable) {
        connectionManager.handleError(session, throwable);
    }

    @OnMessage
    public void onMessage(String message, Session session) {
        messageHandler.handleMessage(message, session);
    }
}

配置Websocket

@Configuration
public class WebSocketConfig
{
    @Bean
    public ServerEndpointExporter serverEndpointExporter()
    {
        return new ServerEndpointExporter();
    }
}

事件处理类

@Slf4j
@Service
public class ConnectionManager {

    private final SopTerminalService sopTerminalService;
    private static final int MAX_CONNECTIONS = 1000;
    private static final Semaphore socketSemaphore = new Semaphore(1000);

    public ConnectionManager(SopTerminalService sopTerminalService) {
        this.sopTerminalService = sopTerminalService;
    }

    public void handleOpen(Session session, String ip) {
        if (!StringUtils.isNotNull(ip) || "undefined".equals(ip)) {
            close(session, "无效IP");
            return;
        }

        boolean acquired = SemaphoreUtils.tryAcquire(socketSemaphore);
        if (!acquired) {
            WebSocketUsers.sendMessage(session, "连接数超限：" + MAX_CONNECTIONS);
            close(session, "连接数超限");
            return;
        }

        try {
            WebSocketUsers.put(ip, session);
            WebSocketUsers.sendMessage(session, "连接成功");
            sopTerminalService.updateTerminalByIP(ip, SopTerminalStatusEnum.ON_LINE);
        } catch (Exception e) {
            log.error("WebSocket 建立连接失败", e);
            close(session, "连接失败");
        } finally {
            if (!WebSocketUsers.contains(ip)) {
                SemaphoreUtils.release(socketSemaphore);
            }
        }
    }

    public void handleClose(Session session) {
        String ip = WebSocketUsers.getKeyBySession(session);
        WebSocketUsers.remove(session);
        SemaphoreUtils.release(socketSemaphore);

        // 更新设备状态为离线
        if (ip != null) {
            sopTerminalService.updateTerminalByIP(ip, SopTerminalStatusEnum.OFF_LINE);
        }
    }

    public void handleError(Session session, Throwable throwable) {
        String ip = WebSocketUsers.getKeyBySession(session);

        log.error("WebSocket 出现异常", throwable);
        WebSocketUsers.remove(session);
        SemaphoreUtils.release(socketSemaphore);

        if (ip != null) {
            sopTerminalService.updateTerminalByIP(ip, SopTerminalStatusEnum.OFF_LINE);
        }

        try {
            if (session.isOpen()) session.close();
        } catch (Exception ignored) {}
    }

    private void close(Session session, String reason) {
        try {
            if (session.isOpen()) session.close();
        } catch (Exception ignored) {}
        log.warn("连接关闭: {}, 原因: {}", session.getId(), reason);
    }
}

4.3 显示终端管理

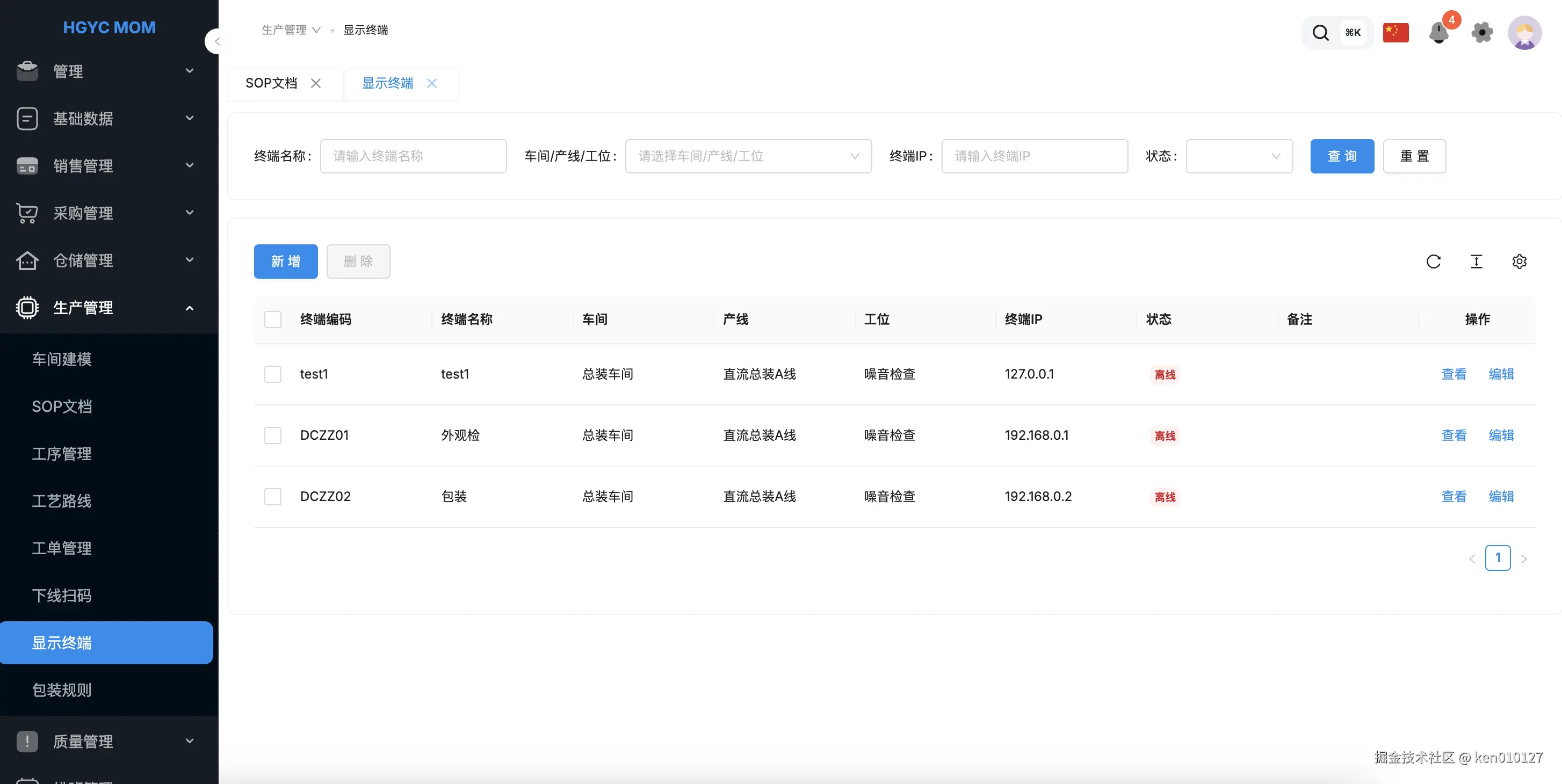

Pasted image 20250805233609.png 这里可以看到状态列，如果设备已经通过Websocket连接上，这里会显示 #在线

新增设备

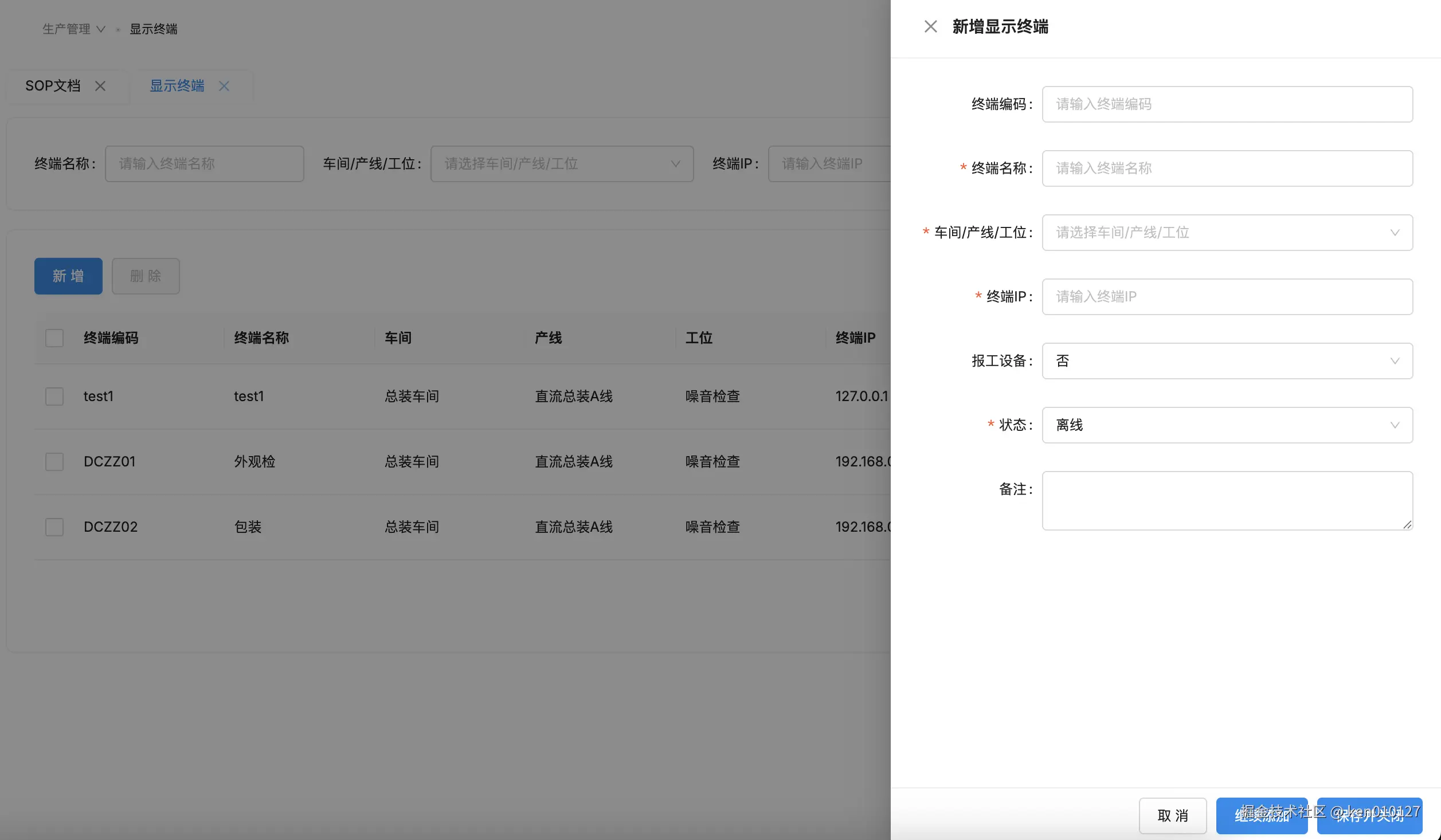

Pasted image 20250805233723.png 这里需要填写设备的【车间/产线/工位】、【终端IP】信息，IP是不允许重复。

4.4 移动设备

Pasted image 20250805234312.png 移动端运作流程如下：

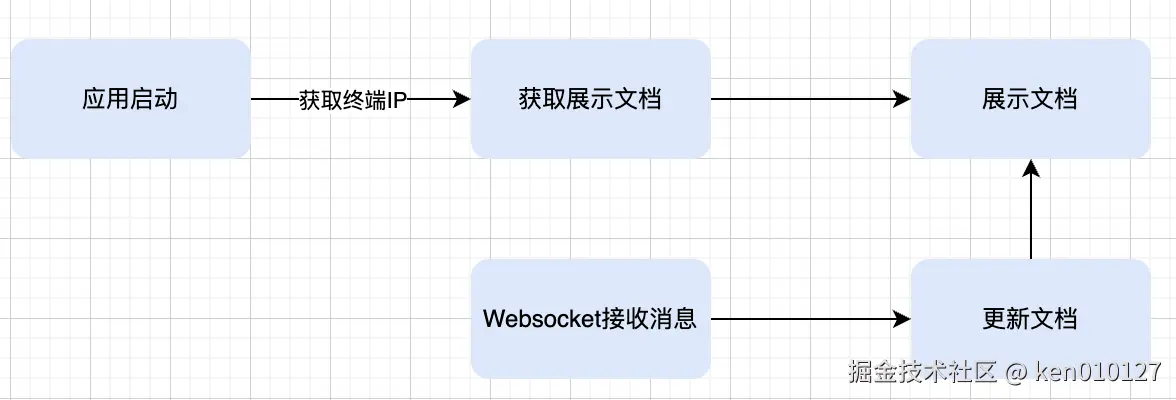

Pasted image 20250805234821.png 方式一：

应用启动获取该终端IP
通过IP查询推送到设备的文档信息

方式二：

操作员通过web端推送文档到终端，后端通过Websocket向移动端发送消息
移动端获取到消息后处理消息，获取最新的文档信息

主要代码说明：

使用uniapp 【swiper】组件，实现文档切换

<swiper
				v-if="docList?.length > 0"
				:skip-hidden-item-layout="false"
				:autoplay="sysConfig.isAutoPageTurning"
				:interval="sysConfig.cycleTime"
				:indicator-dots="false"
				:current="currentIndex"
				:disable-touch="docList?.length <= 1"
				style="height: 100%" circular @change="handleSwiperChange"
				@touchstart="isTap = true" @touchend="handleTouchEnd">
				<swiper-item v-for="(item, index) in docList" style="width: 100%; height: 100%" :key="index + itemKey">
					<template v-if="item.fileType === 'video'">
						<video :src="item.filePath" :autoplay="true" :muted="true" :controls="true" :show-center-play-btn="false"
							:enable-progress-gesture="false" object-fit="contain" style="width: 100%; height: 100%"
							@ended="handleVideoEnded(index)" @play="handleVideoPlay(index)" :id="'video-' + index"></video>
					</template>
					<template v-else-if="item.fileType === 'url'">
						<web-view :src="item.filePath"></web-view>
					</template>
					<template v-else>
						<view class="content-view-content">
							<u-image :class="[
									'content-view-content-image',
									{ fullScreen: isFullScreen }
								]" :src="item.filePath" mode="scaleToFill" width="100%" height="100%"></u-image>
						</view>
					</template>
				</swiper-item>
			</swiper>

这里文档会以三种方式呈现：图片、视频、网页，终端通过获取推送记录的类型对不同类型，使用不同的组件来显示文档内容。

定时器定时检测

/**
	 * 定时器，频率可以通过系统配置修改
	 * 1. 检测WebSocket是否连接，连接异常重新连接
	 * 2. 定时删除提示信息
	 * 3. 视频播放处理
	 * 4. 30秒没有操作自动全屏显示
	 * 5. 如果Websocket不能连接，定时更新文档
	 * 6. WebSocket定时发送心跳信息
	 */
	const handleCheck = () => {
		....
	}

Websocket收到信息更新文档

uni.onSocketMessage(async (res) => {
	console.log(`WebSocket收到内容`, res.data);
	alertPush({
		type: "success",
		message: "收到ws服务信息！"
	});

	try {
		const result = JSON.parse(res.data);

		if (result.msg === 'ping') {
			wsConfig.value.messagePingTime = Date.now();
			return;
		}

		if (!result.message) {
			alertPush({
				type: "error",
				message: result.message
			});
		} else {
			await handleUpdateEsopDocData(result);

			if (wsConfig.value.status) {
				sendMessage({
					type: 'msg',
					ip: ipAddress.value,
					msg: `[${ipAddress.value}]收到信息，处理返回最新数据!`,
					file: JSON.stringify(currentFileInfo.value),
				});
			}
		}
	} catch (e) {
		alertPush({
			type: "error",
			message: `ws服务信息:${res.data}`
		});
	}
}

本文源码已上传Gitee 开源项目地址：

前端仓库

后端仓库

欢迎在评论区分享你的技术选型经验，或对本文方案的改进建议！


从0到1构建MES系统14-ESOP

1. 概述

2、系统架构设计

3. 数据库设计

sop_attachment（sop上传文件）

sop_document_manage（文档集管理）

sop_document_product（关联产品）

sop_document（文档管理）

sop_send_record（推送记录）

sop_terminal（显示终端）
