基于LabVIEW及 Modbus 协议，利用 “Read Coils” 相关 VI 实现 Modbus 主站读取从站线圈值、从站响应主站读请求的功能，用于工控场景中设备状态监测与数据交互，依赖 LabVIEW 数据记录与监控控制模块。

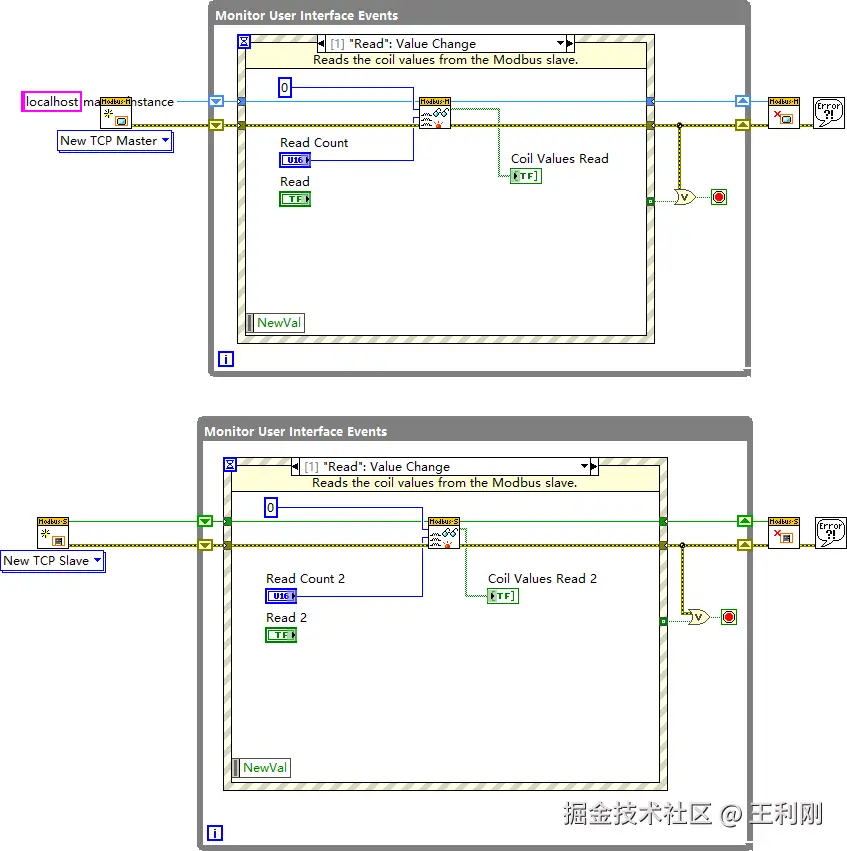

主站 “ 读线圈 ” （ New TCP Master ）
（一）功能
通过 “Read Coils VI”，主站主动向 Modbus 从站发起请求，按 “Read Count” 指定数量读取从站线圈状态，获取 “Coil Values Read” 结果，用于掌握从站离散输出 / 输入状态（如继电器、传感器触发信号）。
（二）使用场合
工控系统主站需监测从站状态时，如工厂自动化中主 PLC 读取从站设备（智能仪表、从站控制器）的线圈状态，判断设备是否触发、运行。
（三）特点
- 按需灵活读取：可通过 “Read Count” 设置读取线圈数量，适配不同监测需求。
- 基于 Modbus 标准：功能码 0x01，遵循工业通用协议，兼容性好。
（四）注意事项
- 数量限制：“Read Count” 不能超过从站实际线圈总数，否则可能报错或返回错误数据。
- 通信保障：需确保主从站网络连接稳定（TCP 链路正常），可结合超时设置（若配置），避免因从站无响应导致主站程序阻塞。
（五）类似功能对比
与 “读保持寄存器” 功能对比，“读线圈” 针对离散状态（布尔值），如设备开关；“读保持寄存器” 针对模拟量、累计值等连续数据（如温度值、计数器数值），应用场景不同。
从站 “ 读线圈 ” （ New TCP Slave ）
（一）功能
从站通过 “Read Coils VI” 响应主站读请求，依据主站 “Read Count 2”，返回自身对应数量线圈的 “Coil Values Read 2” 状态，配合主站完成数据交互，是从站反馈自身状态的关键环节。
（二）使用场合
从设备（智能传感器、从站控制器）需向主站上报线圈状态时，如从站继电器线圈状态变化后，主站读取时从站准确反馈。
（三）特点
- 被动响应：需主站发起读请求后触发，保障主从交互流程有序。
- 状态同步：实时反馈自身线圈最新状态，确保主站获取数据准确。
（四）注意事项
- 协同主站：需与主站读操作协同，线圈状态需及时、准确更新（如硬件状态变化后，程序内线圈值同步），否则主站读取旧数据，影响判断。
- 从站运行：从站程序需持续稳定运行，若异常退出，无法响应主站请求，导致通信中断。
（五）类似功能对比
与从站 “写线圈” 功能对比，“读线圈” 是反馈自身状态，“写线圈” 是接收主站控制指令改变自身线圈状态，一为反馈、一为执行，功能相反但共同支撑主从站交互。
主从协同逻辑
主站 “读线圈” 主动发起请求（按设定数量读）→ 从站 “读线圈” 被动响应（返回对应数量线圈状态）→ 主站获取数据用于状态监测 / 控制决策，实现 Modbus 主从通信中线圈状态交互的完整流程，是工控网络中设备间数据共享、协同控制的基础应用。
