在嵌入式系统开发中，以太网通信是实现设备联网的基础功能。本文将深入探讨 RK3568 平台上以太网驱动的开发，从硬件组成到软件实现，详细解析 RJ45 接口、MAC 控制器、PHY 芯片以及它们之间的协同工作原理。
一、RJ45 接口：物理层的数据入口
RJ45 是以太网通信中最常见的物理接口，其核心功能是通过 8 芯双绞线实现电信号的传输。在千兆以太网标准中，RJ45 接口的 8 个引脚全部参与数据传输：
| 引脚序号 | 信号名称 | 功能描述 |
|---|---|---|
| 1 | TX_D1+ | 发送数据正极 |
| 2 | TX_D1- | 发送数据负极 |
| 3 | RX_D2+ | 接收数据正极 |
| 4 | BI_D3+ | 双向数据正极（千兆以太网） |
| 5 | BI_D3- | 双向数据负极（千兆以太网） |
| 6 | RX_D2- | 接收数据负极 |
| 7 | BI_D4+ | 双向数据正极（千兆以太网） |
| 8 | BI_D4- | 双向数据负极（千兆以太网） |

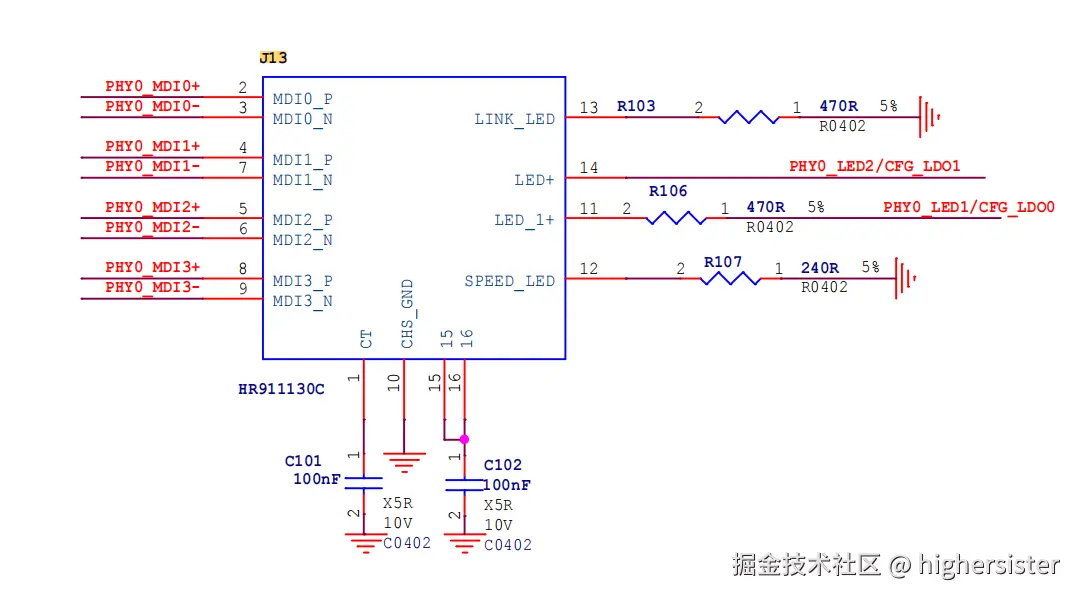

硬件原理图：
RJ45 接口支持多种以太网标准，包括 10Base-T（10Mbps）、100Base-TX（100Mbps）和 1000Base-T（1Gbps）。不同速率下，数据编码和传输方式有所不同，但 RJ45 接口的物理结构保持一致。
二、MAC 控制器：数据帧的处理核心
MAC（Media Access Control）控制器是 RK3568 芯片内部的以太网控制单元，负责处理以太网数据帧的封装和解封装。它的主要功能包括：
1.数据帧封装：
将上层协议（如 IP）的数据封装成以太网帧，添加 MAC 头部和尾部校验。
2.数据帧接收：
接收来自 PHY 的以太网帧，验证 CRC 校验和，提取有效数据。
3.介质访问控制：
实现 CSMA/CD（载波监听多路访问 / 冲突检测）协议，避免数据传输冲突。
4.流量控制：
支持 IEEE 802.3x 流量控制机制，通过 PAUSE 帧实现发送和接收的流量调节。
RK3568 的 MAC 控制器支持多种工作模式，包括 MII（Media Independent Interface）、RMII（Reduced MII）、GMII（Gigabit MII）和 RGMII（Reduced GMII），可根据实际应用需求选择合适的接口模式。
三、网络变压器：电气隔离与信号优化的关键组件
1. 网络变压器的作用
网络变压器（也称为网络隔离变压器、网口变压器）是以太网硬件链路中不可或缺的一环，其核心功能体现在以下几个方面： 电气隔离：通过电磁耦合原理，将 PHY 芯片与外部网络线路隔离，防止外部浪涌、静电、电压异常等对内部电路造成损坏，提高系统的抗干扰能力和稳定性。例如，在工业环境中，强电磁干扰或电压波动频繁，网络变压器能有效保护 RK3568 系统免受电气冲击。 信号增强与滤波：对 PHY 芯片输出的信号进行放大、整形和滤波，补偿信号在传输过程中的衰减，抑制共模干扰（如电磁辐射引起的干扰信号），确保信号质量。同时，它还能实现阻抗匹配，使网线的特性阻抗（通常为 100Ω）与 PHY 芯片的输出阻抗相匹配，减少信号反射，提升传输效率。 电平转换：适配不同设备间的电平差异，使 PHY 芯片的电平标准与网线传输要求兼容。例如，将 PHY 芯片输出的较低电平信号转换为适合在双绞线上传输的电平。
2. 网络变压器的结构与工作原理
网络变压器本质上是一个多绕组的电磁耦合器件，通常包含多个线圈（绕组），对应 RJ45 接口的不同引脚。以常见的千兆以太网网络变压器为例： 初级与次级绕组：每个数据通道（如 TX+、TX-、RX+、RX-）都有独立的初级和次级绕组。PHY 芯片输出的信号连接到初级绕组，经过电磁感应，次级绕组输出耦合后的信号连接到 RJ45 接口。初级与次级之间通过磁芯实现磁耦合，同时保持电气隔离。 中心抽头：绕组的中心抽头通常连接到电源或接地，并通过电容进行交流耦合。连接电源的中心抽头可为信号提供偏置电压，连接接地的中心抽头则用于抑制共模信号。
3. 网络变压器在 RK3568 中的应用
在 RK3568 的以太网硬件设计中，网络变压器通常位于 PHY 芯片与 RJ45 接口之间，具体连接方式如下： 引脚连接：PHY 芯片的数据发送和接收引脚（如 RGMII 接口的 TX+/TX-、RX+/RX-）连接到网络变压器的初级绕组；网络变压器的次级绕组则连接到 RJ45 接口对应的引脚。 电源与接地：网络变压器的中心抽头需正确连接电源（如 3.3V）或接地，并搭配合适的电容（通常为 0.1μF）进行滤波，以保证信号的稳定性。 选型要点：选择网络变压器时，需根据以太网速率（10/100/1000Mbps）、工作温度范围、插入损耗、回波损耗等参数进行选型，确保其性能满足设计要求。例如，千兆以太网应用需选用支持高频传输、低损耗的网络变压器。
四、PHY 芯片：信号转换的桥梁
PHY（Physical Layer Device）芯片是以太网物理层的核心组件，负责处理电信号的发送和接收。它的主要功能包括：
1.信号转换：
将 MAC 控制器输出的数字信号转换为适合在双绞线上传输的模拟信号，或将接收到的模拟信号转换为数字信号。
2.编码解码：
实现曼彻斯特编码（10Base-T）、4B/5B 编码（100Base-TX）或 PAM-5 编码（1000Base-T）。
3.自动协商：
与对端设备协商最佳的工作模式（速率、双工模式等）。
4.信号检测与调整：
检测链路状态，调整信号强度和均衡参数以适应不同的线缆长度。
五、MAC 控制器与 PHY 芯片的连接
MAC 控制器与 PHY 芯片之间的连接需要通过特定的接口实现，常见的接口类型包括：
1.MII（Media Independent Interface）：
10/100Mbps 接口，使用 16 根信号线，包括 4 根数据发送线、4 根数据接收线、2 根时钟线和 6 根控制信号线。 信号组成（MAC→PHY 方向为发送，PHY→MAC 方向为接收）：
- 发送通路： TXD [3:0]：4 位发送数据 TX_EN：发送使能 TX_ER：发送错误（100M 有效）
- 接收通路： RXD [3:0]：4 位接收数据 RX_DV：接收数据有效 RX_ER：接收错误
- 时钟与控制： TX_CLK：发送时钟（100M 时 25MHz，10M 时 2.5MHz） RX_CLK：接收时钟（同 TX_CLK） MDC：MDIO 时钟 MDIO：管理数据输入 / 输出
连线示意图（MAC 与 PHY 连接）：
MAC PHY
├── TXD[3:0] ──────────────┬── TXD[3:0]
├── TX_EN ────────────────┼── TX_EN
├── TX_ER ────────────────┼── TX_ER
├── TX_CLK ────────────────┼── TX_CLK
├── RXD[3:0] ──────────────┼── RXD[3:0]
├── RX_DV ────────────────┼── RX_DV
├── RX_ER ────────────────┼── RX_ER
├── RX_CLK ────────────────┼── RX_CLK
├── MDC ────────────────┼── MDC
└── MDIO ────────────────┼── MDIO
2.RMII（Reduced MII）：
10/100Mbps 接口，使用 8 根信号线，通过复用时钟和控制信号减少引脚数量。 信号优化设计：
发送 / 接收数据位宽减至 2 位，时钟频率翻倍（50MHz） 合并部分控制信号，减少引脚数量
信号组成：
- 发送通路： TXD [1:0]：2 位发送数据 TX_EN：发送使能 TX_ER：发送错误（可选）
- 接收通路： RXD [1:0]：2 位接收数据 RX_DV：接收数据有效
- 时钟与控制： REF_CLK：50MHz 参考时钟（由外部晶振或 PHY 提供） CRS_DV：冲突检测与数据有效合并信号 MDC/MDIO：同 MII
连线示意图：
MAC PHY
├── TXD[1:0] ─────────────┬── TXD[1:0]
├── TX_EN ───────────────┼── TX_EN
├── TX_ER ───────────────┼── TX_ER（可选）
├── RXD[1:0] ─────────────┼── RXD[1:0]
├── RX_DV ───────────────┼── RX_DV
├── REF_CLK ──────────────┼── REF_CLK
├── CRS_DV ───────────────┼── CRS_DV
├── MDC ───────────────┼── MDC
└── MDIO ───────────────┼── MDIO
3.GMII（Gigabit MII）：
1000Mbps 接口，使用 24 根信号线，包括 8 根数据发送线、8 根数据接收线、2 根时钟线和 6 根控制信号线。 支持 10/100/1000Mbps 自适应，信号特点：
千兆模式下：发送 / 接收各 8 位数据，时钟 125MHz 百兆 / 十兆模式兼容 MII 接口（数据位宽 / 时钟频率调整）
信号组成：
- 发送通路（千兆）： TXD [7:0]：8 位发送数据 TX_EN：发送使能 TX_ER：发送错误 TX_CLK：125MHz 发送时钟
- 接收通路（千兆）： RXD [7:0]：8 位接收数据 RX_DV：接收数据有效 RX_ER：接收错误 RX_CLK：125MHz 接收时钟
- 低速模式兼容： 100M 时使用 TXD [3:0]/RXD [3:0]，时钟 25MHz 10M 时使用 TXD [3:0]/RXD [3:0]，时钟 2.5MHz 控制信号：同 MII（MDC/MDIO）
连线示意图（千兆模式）：
MAC PHY
├── TXD[7:0] ─────────────┬── TXD[7:0]
├── TX_EN ───────────────┼── TX_EN
├── TX_ER ───────────────┼── TX_ER
├── TX_CLK ───────────────┼── TX_CLK（125MHz）
├── RXD[7:0] ─────────────┼── RXD[7:0]
├── RX_DV ───────────────┼── RX_DV
├── RX_ER ───────────────┼── RX_ER
├── RX_CLK ───────────────┼── RX_CLK（125MHz）
├── MDC ───────────────┼── MDC
└── MDIO ───────────────┼── MDIO
4.RGMII（Reduced GMII）：
1000Mbps 接口，使用 12 根信号线，通过复用时钟和控制信号减少引脚数量。 优化设计：
发送 / 接收数据位宽减至 4 位，时钟频率翻倍（250MHz） 合并时钟与控制信号，支持 10/100/1000Mbps
信号组成：
- 发送通路： TXD [3:0]：4 位发送数据 TX_EN：发送使能 TX_ER：发送错误
- 接收通路： RXD [3:0]：4 位接收数据 RX_DV：接收数据有效 RX_ER：接收错误
- 时钟与控制： REF_CLK：125MHz 参考时钟（由外部提供） TX_CTL：发送控制信号（包含时钟信息） RX_CTL：接收控制信号（包含时钟信息） MDC/MDIO：同 MII
连线示意图：
MAC PHY
├── TXD[3:0] ─────────────┬── TXD[3:0]
├── TX_EN ───────────────┼── TX_EN
├── TX_ER ───────────────┼── TX_ER
├── TX_CTL ───────────────┼── TX_CTL
├── RXD[3:0] ─────────────┼── RXD[3:0]
├── RX_DV ───────────────┼── RX_DV
├── RX_ER ───────────────┼── RX_ER
├── RX_CTL ───────────────┼── RX_CTL
├── REF_CLK ──────────────┼── REF_CLK（125MHz）
├── MDC ───────────────┼── MDC
└── MDIO ───────────────┼── MDIO
5.接口对比与选型建议
| 特性 | MII | RMII | GMII | RGMII |
|---|---|---|---|---|
| 信号线数量 | 16 | 7 | 20 | 12 |
| 千兆支持 | 不支持 | 不支持 | 支持 | 支持 |
| 时钟设计 | 发送 / 接收独立时钟 | 共享参考时钟 | 发送 / 接收独立时钟 | 共享参考时钟 |
| 硬件成本 | 中 | 低 | 高 | 中 |
| 适用场景 | 传统百兆设备 | 嵌入式低引脚设计 | 早期千兆设备 | 主流千兆设备 |
选型建议： 百兆场景：优先选 RMII（引脚少，成本低），兼容 MII 千兆场景：首选 RGMII（信号线少，兼容性好），GMII 仅用于旧方案 硬件设计：注意时钟稳定性（如 REF_CLK 需精确到 ±50ppm），数据线等长布线（误差≤5mil），匹配电阻（如 RGMII 的 TX/RX 需 50Ω 端接）

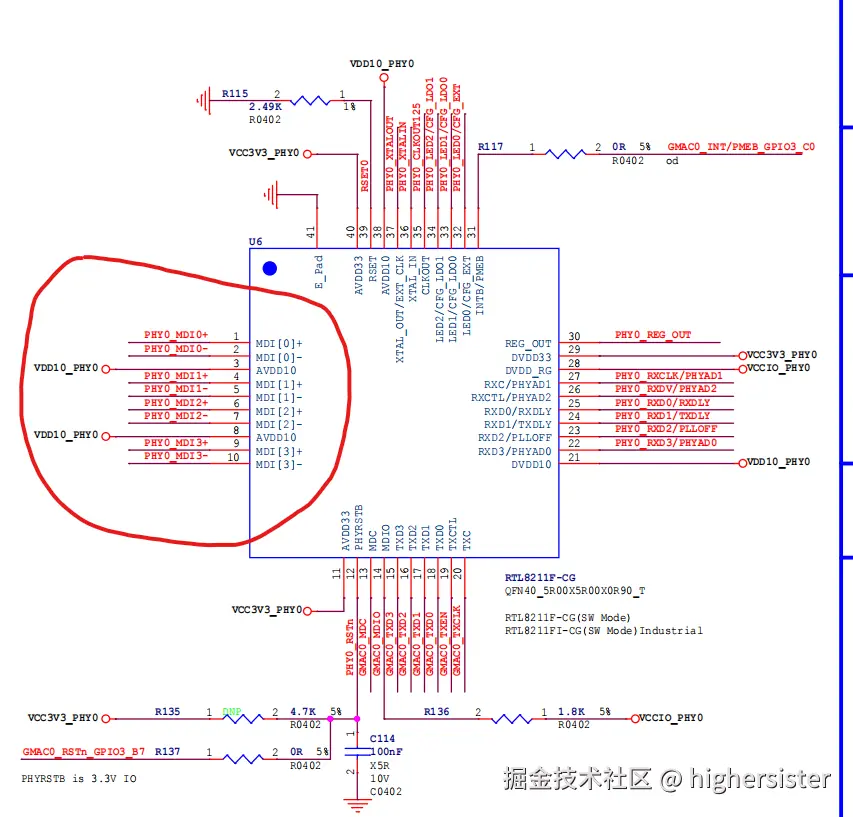

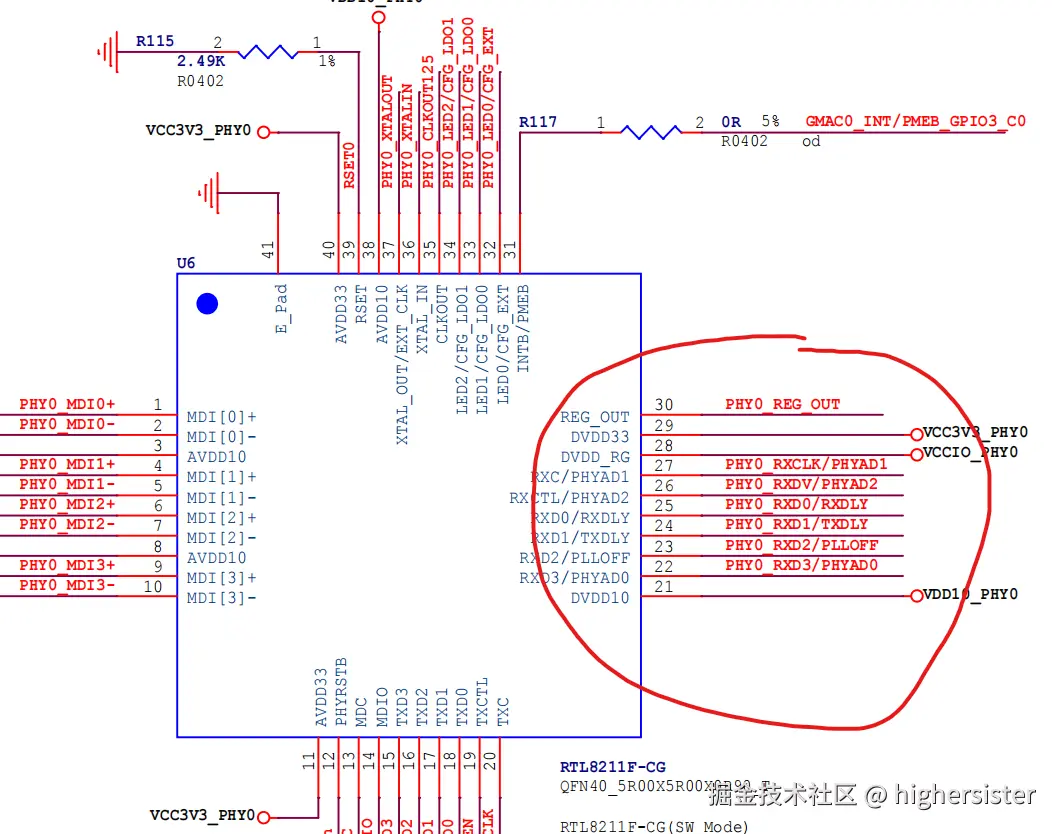

RK3568 RJ45插座与PHY芯片连接：
由于RK3568处理器内部集成了MAC控制器，所以PHY芯片直接连接到了处理器对应的MAC控制器上，从原理图得知RK3568使用的是RGMII接口。
六、MDIO 接口：PHY 芯片的控制通道
1.MDIO 概述与基本概念
MDIO（Management Data Input/Output）是 IEEE 802.3 定义的标准接口，专门用于管理和配置以太网 PHY 芯片。它通过两根信号线实现 MAC 控制器与 PHY 之间的通信，主要功能包括：
PHY 寄存器访问：读取 / 写入 PHY 内部寄存器（如状态寄存器、控制寄存器） 自动协商控制：配置 PHY 的工作模式（速率、双工等） 链路状态监测：实时获取连接状态、信号质量等信息
MDIO 接口的核心特点：
双线结构：仅需两根线（MDC 时钟线 + MDIO 数据线） 半双工通信：同一时刻数据只能单向传输 多设备支持：通过设备地址可连接多个 PHY（最多 32 个） 低速率通信：时钟频率通常≤2.5MHz（标准未限制，但受限于 PHY 实现）
2.MDIO 信号定义与电气特性
MDIO 接口由两根信号线组成：
MDC（Management Data Clock）： 由 MAC 控制器提供的时钟信号 频率范围：典型值 2.5MHz（实际取决于系统设计） 占空比要求：45%~55% MDIO（Management Data I/O）： 双向数据线，用于传输命令和数据 信号电平：与系统逻辑电平一致（如 3.3V 或 1.8V） 需上拉电阻（典型值 10kΩ）
MDIO 与 PHY 的连接方式：
MAC 的 MDC 引脚连接所有 PHY 的 MDC 引脚（共享时钟） MAC 的 MDIO 引脚通过多路复用连接各 PHY 的 MDIO 引脚 每个 PHY 通过唯一的设备地址（0~31）被识别
3.MDIO 通信协议与帧格式
MDIO 采用同步串行通信协议，数据传输基于帧结构，每个帧包含：
- 前导码（Preamble）： 32 个连续的逻辑 '1' 作用：使接收方同步时钟
- 起始码（Start Code）： 固定值 '01' 标识帧的开始
- 操作码（OP Code）： 2 位：'10' 表示读操作，'01' 表示写操作
- PHY 地址（PHY Address）： 5 位：标识总线上的目标 PHY（0~31）
- 寄存器地址（Register Address）： 5 位：指定 PHY 内部寄存器地址（0~31）
- turnaround 位（TA）： 2 位： 写操作时：PHY 发送 '10' 表示准备接收数据 读操作时：PHY 发送 '01' 表示数据有效
- 数据（Data）： 16 位：读写操作的数据内容

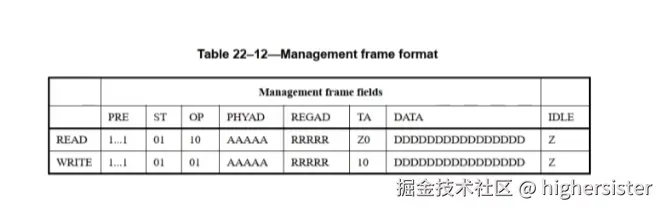

帧格式示意图：

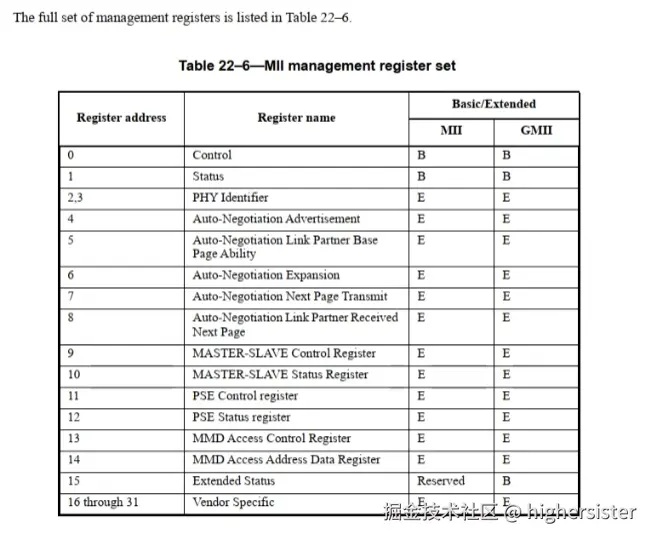

4.MDIO 典型寄存器及其功能
PHY 芯片通常包含多个标准寄存器（地址 0~31），常见寄存器如下：
七、IP 地址与 PHY 地址的解析
1.IP 地址：
IP 地址（Internet Protocol Address）是互联网中设备的唯一标识符，它如同现实世界中的门牌号，让数据报文能准确找到目标设备。从技术本质到应用场景，IP 地址蕴含着丰富的网络通信逻辑。
- IP 地址的技术定义与功能 逻辑寻址本质：IP 地址是基于 TCP/IP 协议的逻辑地址，不依赖硬件物理特性，可根据网络拓扑动态变更。 通信核心作用：在网络层（OSI 模型第 3 层）实现设备间的路由与寻址，是跨网络通信的基础。 与 MAC 地址的区别： IP 地址：网络层逻辑地址，可变更（如 DHCP 动态分配），用于跨子网通信。 MAC 地址：数据链路层物理地址（烧录在网卡芯片），全球唯一，用于局域网内通信。
- IP 地址的分类与结构 以 IPv4 为例，其地址采用 32 位二进制数，通常表示为点分十进制（如 192.168.1.1），由网络号和主机号两部分组成，不同类别对应不同的地址范围：
| 类别 | 网络号长度 | 地址范围（十进制） | 适用场景 |
|---|---|---|---|
| A 类 | 8 位 | 1.0.0.0~126.0.0.0 | 大型网络 |
| B 类 | 16 位 | 128.0.0.0~191.255.0.0 | 中型网络 |
| C 类 | 24 位 | 192.0.0.0~223.255.255.0 | 小型网络 |
| D 类 | - | 224.0.0.0~239.255.255.255 | 组播地址 |
| E 类 | - | 240.0.0.0~255.255.255.255 | 科研预留 |
示例：C 类地址192.168.1.100中，192.168.1是网络号，100是主机号。
- IP 地址的分配与管理 动态分配（DHCP）：通过 DHCP 服务器自动分配 IP 地址，适用于家庭网络、办公网络等场景（租期到期需续约）。 静态分配：手动配置固定 IP 地址，常用于服务器、网络设备（如路由器）等需要稳定地址的场景。 特殊 IP 地址： 127.0.0.1：本地回环地址，用于测试本机网络协议。 255.255.255.255：广播地址，用于向局域网内所有设备发送报文。 0.0.0.0：未指定地址，常用于设备启动时的临时状态。
- IPv6 对 IP 地址的演进 由于 IPv4 地址资源枯竭，IPv6 采用 128 位地址（如2001:0db8:85a3:0000:0000:8a2e:0370:7334），主要优势包括：
地址数量：理论上可提供2^128个地址，彻底解决地址短缺问题。 自动配置：支持无状态地址自动配置（SLAAC），简化网络部署。 报头优化：减少报头开销，提升网络传输效率。
2.PHY 地址：物理层芯片的硬件标识符
PHY（物理层）地址是以太网物理层芯片（PHY 芯片）的硬件地址，用于在 MDIO（管理数据输入 / 输出）接口中唯一标识芯片，是底层网络通信的关键参数。
- PHY 地址的作用与应用场景 MDIO 通信标识：在以太网中，MAC 控制器通过 MDIO 接口与 PHY 芯片通信时，需指定目标 PHY 的地址（类似 I2C 总线的从机地址）。 多 PHY 场景：当一个 MDIO 总线上连接多个 PHY 芯片时，每个芯片必须配置唯一的 PHY 地址（0~31，共 32 个可选地址），避免通信冲突。 硬件层面寻址：与 IP 地址的逻辑寻址不同，PHY 地址是基于硬件接口的物理寻址，用于底层寄存器的读写操作。
- PHY 地址的确定方式 PHY 地址的配置通常有以下几种方式：
硬件引脚配置：通过 PHY 芯片的专用引脚（如PHYAD0、PHYAD1）接地或接电源，组合不同电平来设置地址（如 2 位引脚可配置 0~3 共 4 个地址）。 自动检测（Auto-Negotiation）：部分 PHY 芯片支持在初始化时自动协商地址，但需 MAC 控制器配合。 软件强制配置：在设备驱动中通过 MDIO 接口直接写入 PHY 地址寄存器（仅适用于单 PHY 场景）。
3.PHY芯片调试

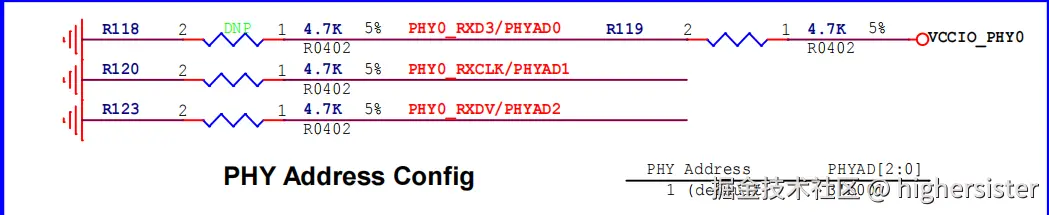

下面是RK3568 PHY芯片地址：

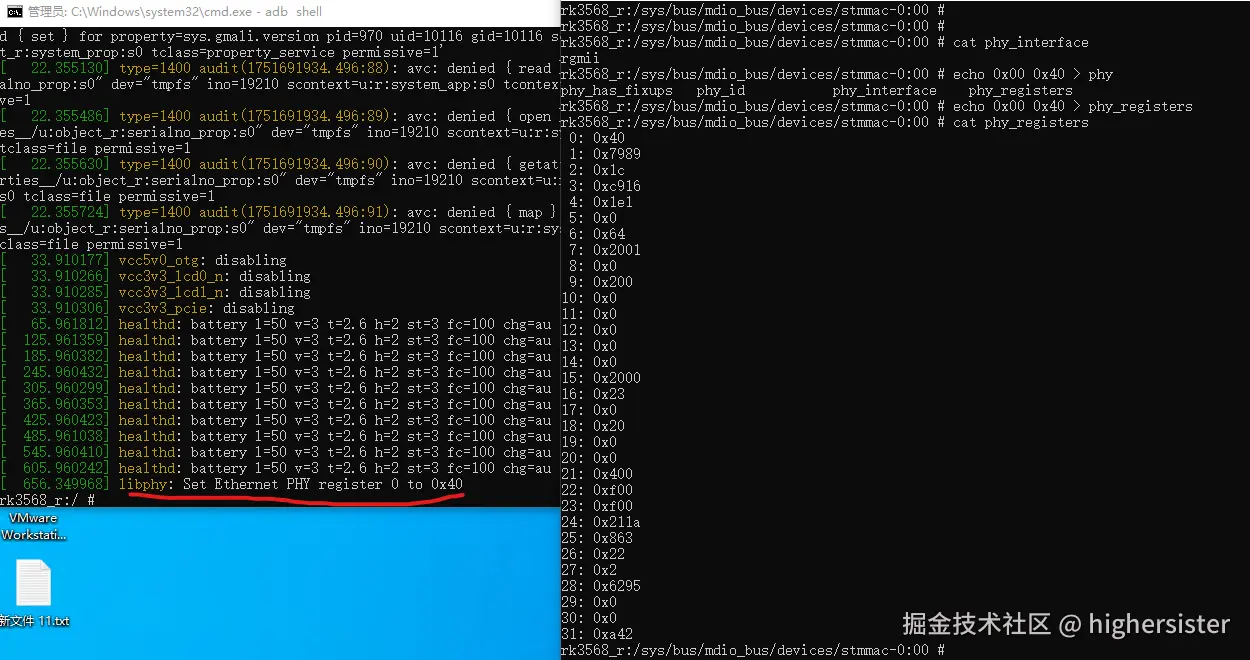

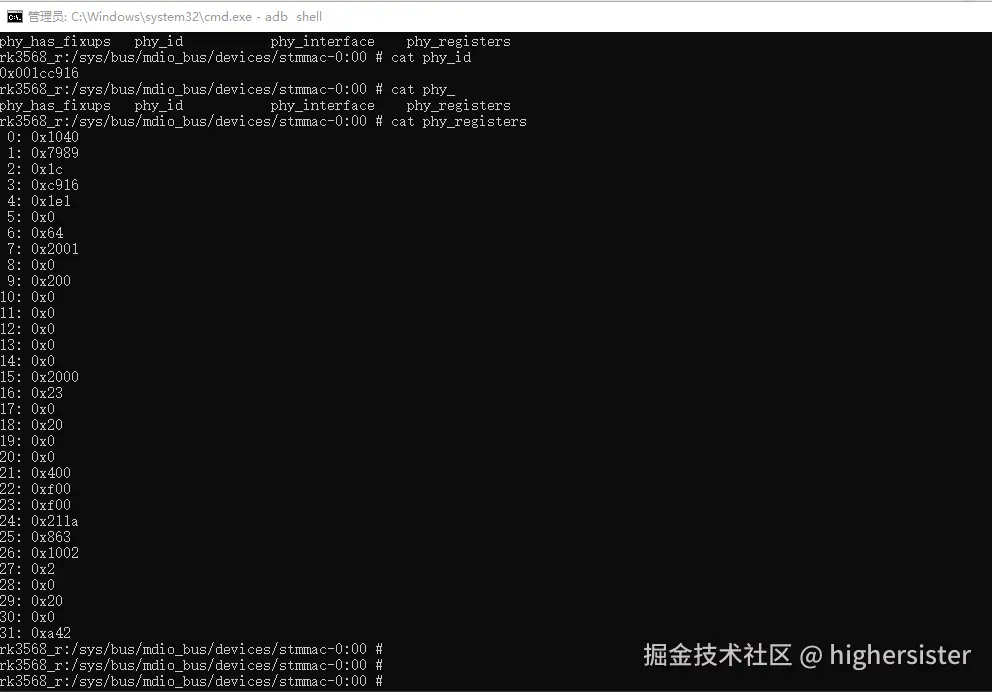

通过命令读取phy寄存器的值：

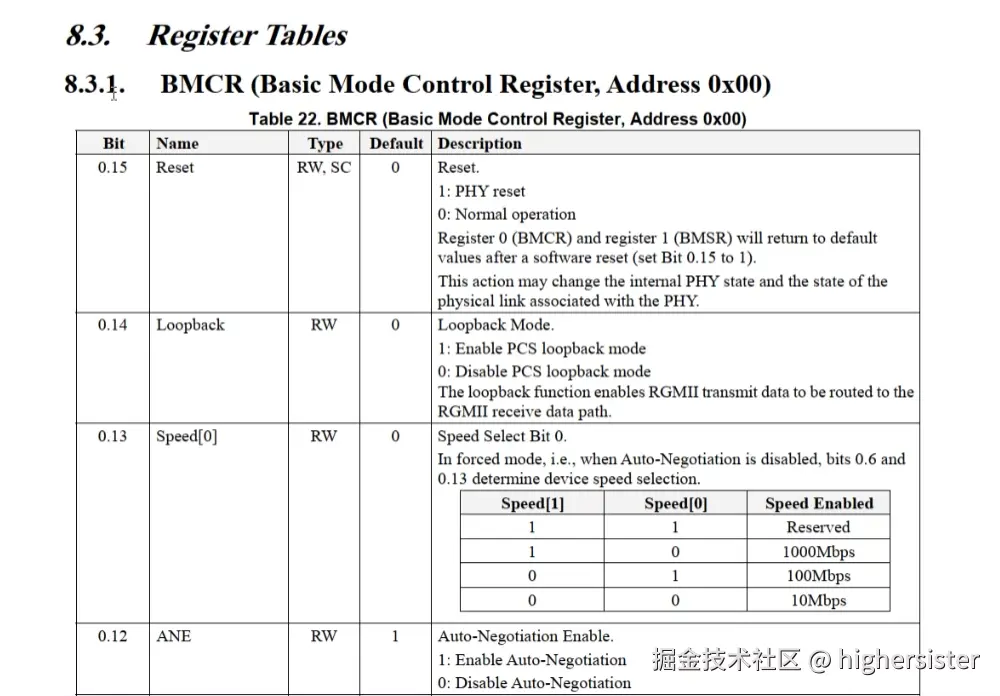

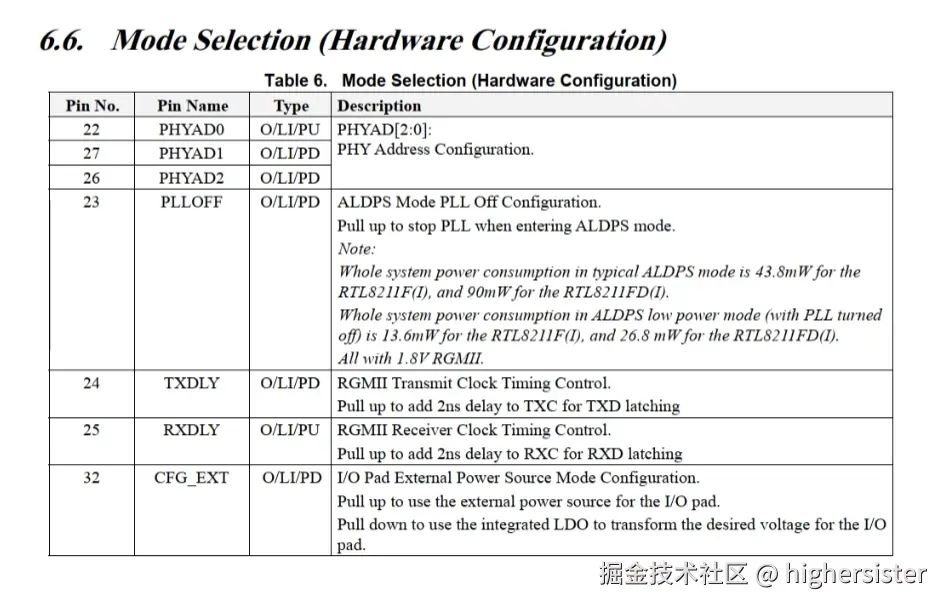

RTL8211寄存器描述：
bit0.15表示第0号寄存器第15位
对寄存器进行写操作
echo 0x00 0x40 > phy_registers
4.IP 地址与 PHY 地址的对比与关联
| 维度 | IP 地址 | PHY 地址 |
|---|---|---|
| 所属层面 | 网络层（逻辑寻址） | 物理层（硬件寻址） |
| 地址范围 | IPv4: 0.0.0.0~255.255.255.255 | 0~31（5 位二进制） |
| 分配方式 | 动态（DHCP）或静态手动配置 | 硬件引脚、自动协商或软件配置 |
| 作用场景 | 跨网络通信、路由寻址 | MDIO 接口中 PHY 芯片的唯一标识 |
| 关联关系 | 通过 MAC 地址间接关联 PHY 芯片的物理通信 | 是底层物理通信的基础 |

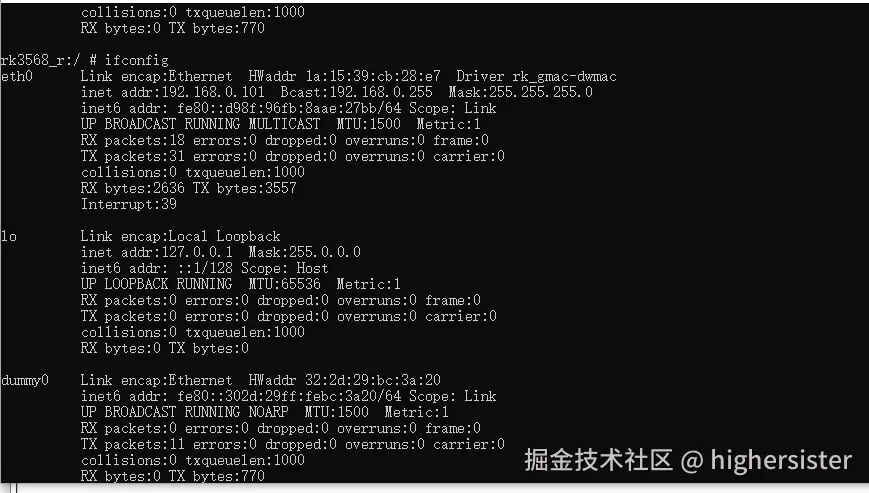

八、RK3568 以太网驱动
在 Linux 内核中开发 RK3568 的以太网驱动，需要完成以下几个关键步骤：
1. 配置MAC控制器驱动
源码路径：kernel/drivers/net/ethernet/stmicro/stmmac

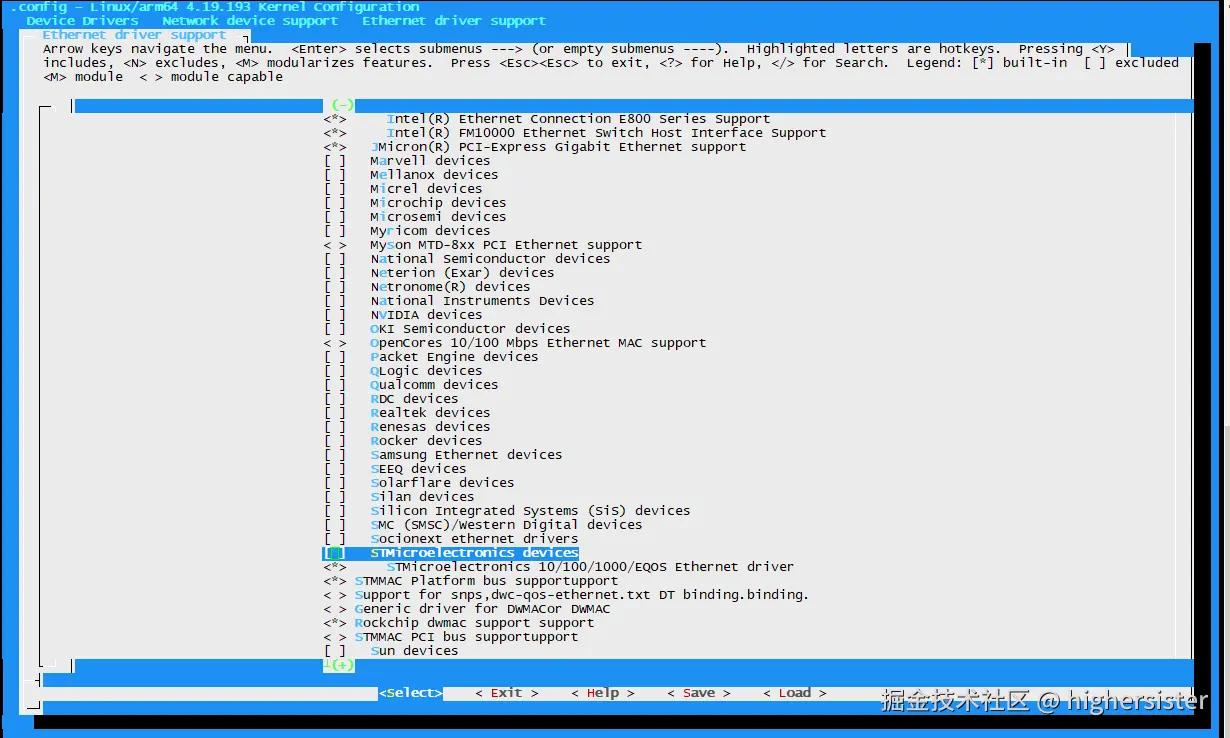

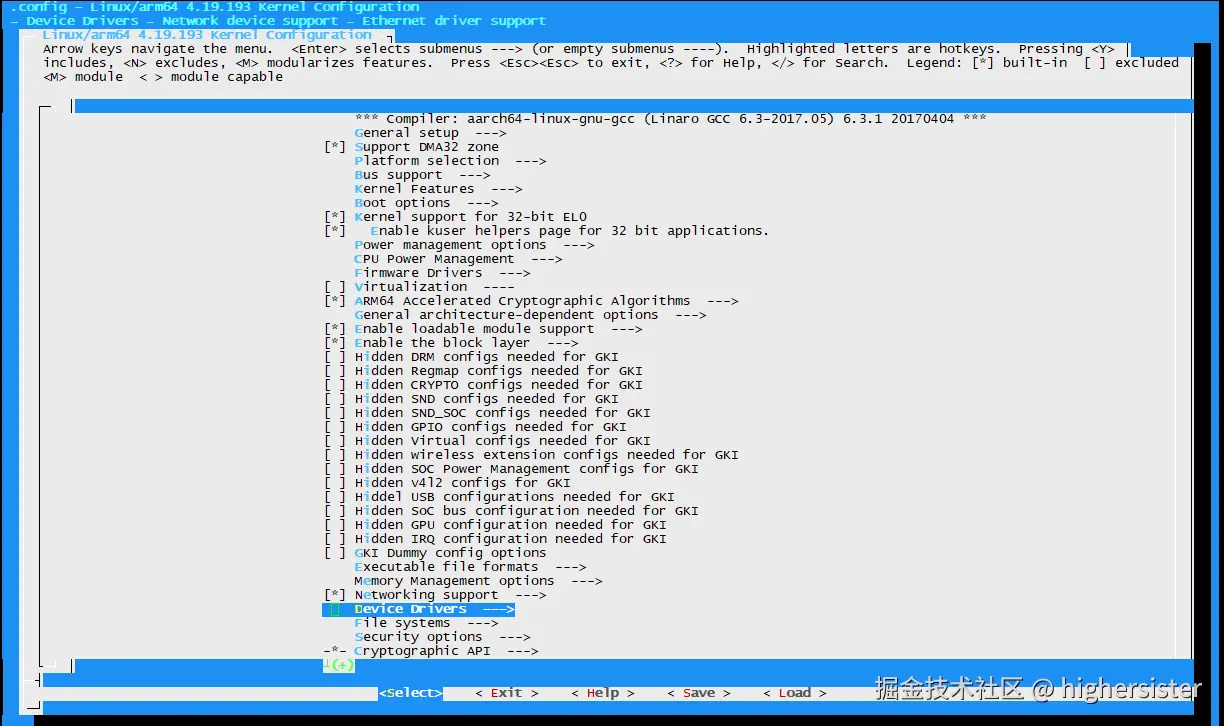

在kernel路径下使用make menuconfig命令
Device Drivers --->
Network Device Support --->
Ethernet Drivers Support --->
STMicroelectronics Devices

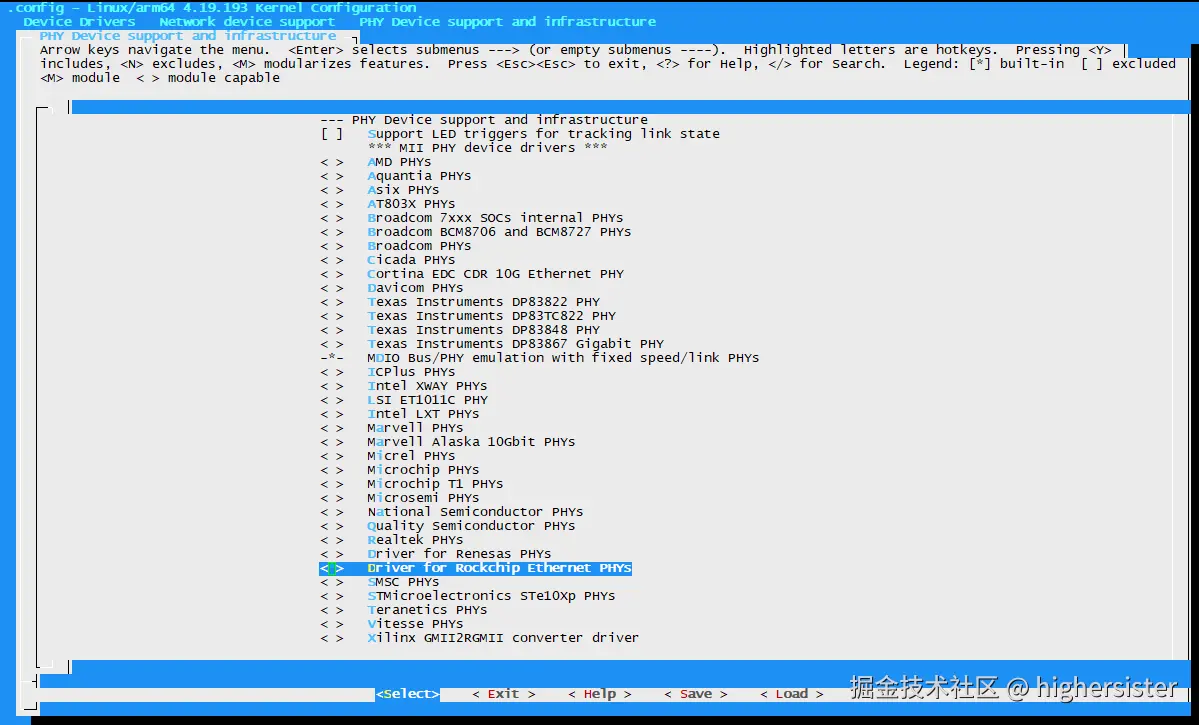

2. 配置PHY驱动
源码路径：kernel/drivers/net/phy

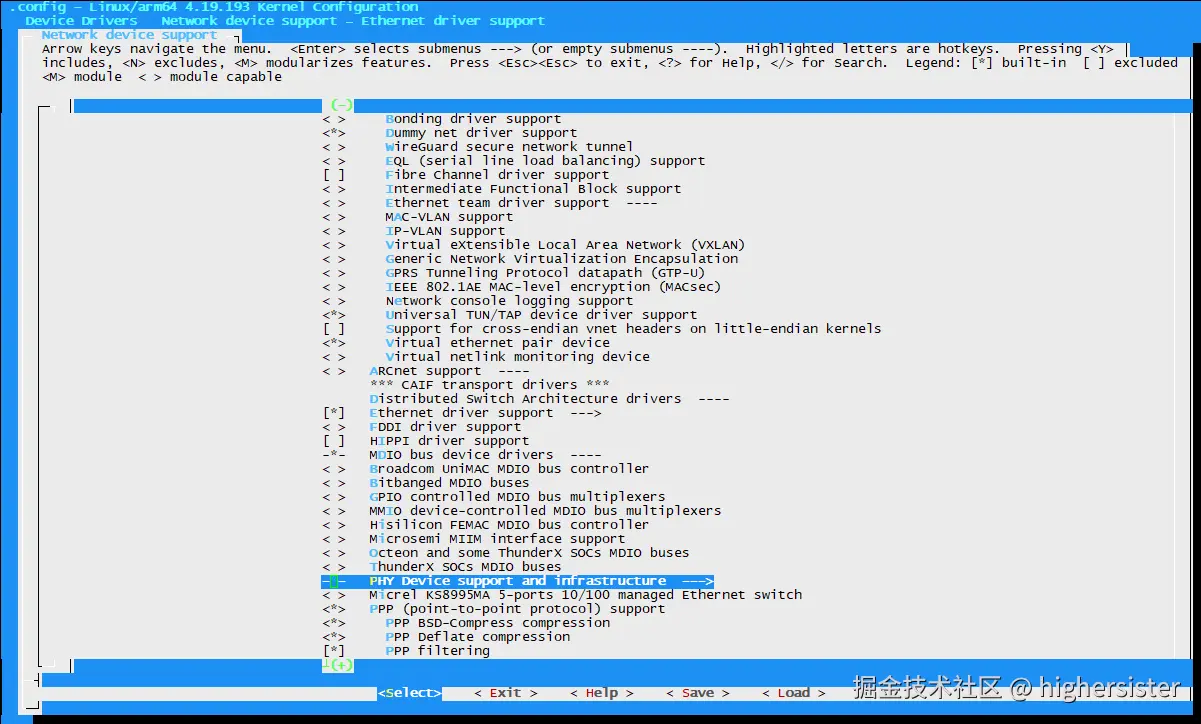

Device Drivers --->
Network Device Support --->
PHY Device support and infrastructure --->
Driver for Rockchip Ethernet PHYS --->
3.设备树配置
dts文件：kernel/arch/arm64/boot/dts/rockchip/rk3568.dtsi
/* RK3568 第一个千兆以太网控制器(GMAC0)设备树节点 */
gmac0: ethernet@fe2a0000 {
/* 兼容性声明：支持Rockchip RK3568的GMAC控制器，基于Synopsys DWMAC 4.20a内核 */
compatible = "rockchip,rk3568-gmac", "snps,dwmac-4.20a";
/* 内存映射：基地址为0xfe2a0000，大小为64KB(0x10000) */
reg = <0x0 0xfe2a0000 0x0 0x10000>;
/* 中断配置：
* - 主中断使用SPI 27，高电平触发
* - 唤醒中断使用SPI 24，高电平触发
*/
interrupts = <GIC_SPI 27 IRQ_TYPE_LEVEL_HIGH>,
<GIC_SPI 24 IRQ_TYPE_LEVEL_HIGH>;
interrupt-names = "macirq", "eth_wake_irq";
/* 引用全局寄存器文件(GRF) */
rockchip,grf = <&grf>;
/* 时钟配置：共9个时钟源，用于不同功能 */
clocks = <&cru SCLK_GMAC0>, <&cru SCLK_GMAC0_RX_TX>,
<&cru SCLK_GMAC0_RX_TX>, <&cru CLK_MAC0_REFOUT>,
<&cru ACLK_GMAC0>, <&cru PCLK_GMAC0>,
<&cru SCLK_GMAC0_RX_TX>, <&cru CLK_GMAC0_PTP_REF>,
<&cru PCLK_XPCS>;
clock-names = "stmmaceth", "mac_clk_rx",
"mac_clk_tx", "clk_mac_refout",
"aclk_mac", "pclk_mac",
"clk_mac_speed", "ptp_ref",
"pclk_xpcs";
/* 复位控制：通过SRST_A_GMAC0信号复位控制器 */
resets = <&cru SRST_A_GMAC0>;
reset-names = "stmmaceth";
/* 启用混合突发模式：允许不同长度的突发传输 */
snps,mixed-burst;
/* 启用TCP分段卸载(TSO)：减轻CPU处理负担 */
snps,tso;
/* 引用AXI总线配置参数 */
snps,axi-config = <&gmac0_stmmac_axi_setup>;
/* 引用接收队列配置参数：使用1个接收队列 */
snps,mtl-rx-config = <&gmac0_mtl_rx_setup>;
/* 引用发送队列配置参数：使用1个发送队列 */
snps,mtl-tx-config = <&gmac0_mtl_tx_setup>;
/* 当前设备状态为禁用，需修改为"okay"启用 */
status = "disabled";
/* MDIO总线节点：用于连接和管理PHY芯片 */
mdio0: mdio {
compatible = "snps,dwmac-mdio";
#address-cells = <0x1>; /* PHY地址使用1个cell表示 */
#size-cells = <0x0>; /* PHY大小不使用cell表示 */
};
/* AXI总线配置：
* - 写操作延迟限制：4个周期
* - 读操作延迟限制：8个周期
* - 突发长度支持：0,0,0,0,16,8,4字节
*/
gmac0_stmmac_axi_setup: stmmac-axi-config {
snps,wr_osr_lmt = <4>;
snps,rd_osr_lmt = <8>;
snps,blen = <0 0 0 0 16 8 4>;
};
/* 接收队列配置：使用1个接收队列 */
gmac0_mtl_rx_setup: rx-queues-config {
snps,rx-queues-to-use = <1>;
queue0 {};
};
/* 发送队列配置：使用1个发送队列 */
gmac0_mtl_tx_setup: tx-queues-config {
snps,tx-queues-to-use = <1>;
queue0 {};
};
};
dts文件：kernel/arch/arm64/boot/dts/rockchip/rk3568-evb1-ddr4-v10.dtsi
&gmac0 {
/* PHY接口模式配置：使用RGMII(简化千兆媒体独立接口)，支持10/100/1000Mbps */
phy-mode = "rgmii";
/* 时钟输入输出模式：设置为输入模式，使用外部时钟源 */
clock_in_out = "input";
/* 复位GPIO配置：
* - 使用GPIO3组的PB7引脚
* - 低电平有效(ACTIVE_LOW)
*/
snps,reset-gpio = <&gpio3 RK_PB7 GPIO_ACTIVE_LOW>;
/* 复位信号有效电平：确认复位信号为低电平有效 */
snps,reset-active-low;
/* 复位时序延迟配置(单位：微秒)：
* - 第一个参数：复位前延迟(0μs)
* - 第二个参数：复位脉冲宽度(20ms=20000μs)
* - 第三个参数：复位后延迟(100ms=100000μs，针对RTL8211F PHY)
*/
snps,reset-delays-us = <0 20000 100000>;
/* 分配时钟源：
* - SCLK_GMAC0_RX_TX：接收/发送时钟
* - SCLK_GMAC0：主时钟
*/
assigned-clocks = <&cru SCLK_GMAC0_RX_TX>, <&cru SCLK_GMAC0>;
/* 时钟源父节点：
* - SCLK_GMAC0_RGMII_SPEED：RGMII模式速度时钟
* - gmac0_clkin：外部输入时钟
*/
assigned-clock-parents = <&cru SCLK_GMAC0_RGMII_SPEED>, <&gmac0_clkin>;
/* 时钟速率配置：
* - 第一个时钟：动态速率(0表示由硬件自动协商)
* - 第二个时钟：固定125MHz(用于千兆模式)
*/
assigned-clock-rates = <0>, <125000000>;
/* 引脚控制配置：
* - default：默认引脚组
* - 包含MIIM总线、发送总线、接收总线、RGMII时钟等引脚配置
*/
pinctrl-names = "default";
pinctrl-0 = <&gmac0_miim
&gmac0_tx_bus2
&gmac0_rx_bus2
&gmac0_rgmii_clk
&gmac0_rgmii_bus
&gmac0_clkinout>;
/* 收发延迟配置(单位：纳秒，通过寄存器设置)：
* - tx_delay：发送延迟0x3c(十进制60，具体延迟需参考芯片手册)
* - rx_delay：接收延迟0x2f(十进制47)
*/
tx_delay = <0x3c>;
rx_delay = <0x2f>;
/* PHY句柄引用：关联到rgmii_phy0节点(通常为外部PHY芯片) */
phy-handle = <&rgmii_phy0>;
/* 设备状态：设置为"okay"表示启用该以太网控制器 */
status = "okay";
};
