Canvas绘图指南：从零基础到实战应用 (1)

Canvas 作为 HTML5 的核心绘图技术，已经成为现代 Web 开发中不可或缺的一部分。本文将带你掌握 Canvas 的核心用法，避开常见陷阱，并展示实际应用场景。

一、Canvas 快速入门

1.1 基础设置

正确设置 Canvas 尺寸是第一个关键点：

<!-- 错误做法：使用CSS设置初始尺寸会导致内容拉伸 -->
<canvas id="canvas" style="width:600px;height:400px"></canvas>

<!-- 正确做法：使用属性设置 -->
<canvas id="canvas" width="600" height="400"></canvas>

获取上下文对象时要注意兼容性处理：

const canvas = document.getElementById("canvas");
const ctx = canvas.getContext?.("2d"); // 使用可选链操作符

if (!ctx) {
  // 优雅降级方案
  canvas.innerHTML = "您的浏览器不支持Canvas，请升级浏览器";
  return;
}

1.2 坐标系理解

Canvas 使用标准的笛卡尔坐标系，但要注意：

• 原点(0,0)在左上角
• X 轴向右为正方向
• Y 轴向下为正方向（与数学坐标系相反）

关键点：所有绘制操作都基于这个坐标系，理解这一点对后续的变换和动画至关重要。

二、图形绘制核心技巧

2.1 矩形绘制三剑客

方法	作用	使用场景	参数说明
fillRect()	绘制填充矩形	按钮、背景色块	fillRect(x, y, width, height)
strokeRect()	绘制描边矩形	边框、分割线	strokeRect(x, y, width, height)
clearRect()	清除矩形区域	局部刷新、动画帧清除	clearRect(x, y, width, height)

参数说明：

• x, y: 矩形左上角的坐标
• width, height: 矩形的宽度和高度

常见错误：忘记beginPath()导致样式污染

// 错误示例：两个矩形共享样式
ctx.fillStyle = "red";
ctx.fillRect(10, 10, 50, 50);
ctx.fillStyle = "blue";
ctx.fillRect(70, 10, 50, 50); // 实际会变成红色！

// 正确做法：使用beginPath隔离
ctx.beginPath();
ctx.fillStyle = "red";
ctx.fillRect(10, 10, 50, 50);

ctx.beginPath(); // 关键！
ctx.fillStyle = "blue";
ctx.fillRect(70, 10, 50, 50);

关键点：beginPath()用于开始新的绘制路径，避免样式污染。

2.2 圆形与圆弧绘制

arc()方法的角度参数容易出错：

• 使用弧度制而非角度制
• 0 弧度对应 3 点钟方向
• 顺时针方向为正方向

// arc(x, y, radius, startAngle, endAngle, anticlockwise)
// 参数说明：
// x, y: 圆心的坐标位置
// radius: 圆的半径
// startAngle: 开始角度（弧度制，0表示3点钟方向）
// endAngle: 结束角度（弧度制）
// anticlockwise: 是否逆时针绘制（true=逆时针，false=顺时针，默认false）

// 绘制扇形（30度到120度）
const degreesToRadians = (deg) => (deg * Math.PI) / 180;
ctx.beginPath();
ctx.moveTo(100, 100); // 关键：从圆心开始
ctx.arc(100, 100, 50, degreesToRadians(30), degreesToRadians(120));
ctx.closePath(); // 闭合路径形成扇形
ctx.fill();

角度参考系统：

• 0 = 3 点钟方向
• Math.PI/2 = 6 点钟方向
• Math.PI = 9 点钟方向
• Math.PI*2 = 完整圆

2.3 线段绘制基础

// moveTo(x, y)
// 参数说明：
// x, y: 移动到指定坐标点，作为绘制的起点

// lineTo(x, y)
// 参数说明：
// x, y: 从当前点到指定坐标点绘制一条直线

// 基本线段绘制
ctx.beginPath();
ctx.moveTo(100, 100); // 移动到起点
ctx.lineTo(200, 150); // 绘制到指定点
ctx.stroke(); // 描边
ctx.closePath(); // 关闭路径

关键点：moveTo()设置起点，lineTo()绘制线段，stroke()执行描边。

三、高级路径技术

3.1 圆弧连接（arcTo）

用于绘制圆角矩形或平滑连接：

// arcTo(x1, y1, x2, y2, radius)
// 参数说明：
// x1, y1: 第一个控制点的坐标
// x2, y2: 第二个控制点的坐标
// radius: 圆弧的半径
// 从当前点到第二个控制点绘制一条圆弧，半径决定圆弧的弯曲程度

ctx.beginPath();
ctx.moveTo(300, 200);
ctx.arcTo(300, 250, 250, 250, 50); // 绘制圆角
ctx.stroke();

工作原理：arcTo 通过三个点和一个半径来绘制圆弧，常用于 UI 组件的圆角效果。

3.2 贝塞尔曲线实战

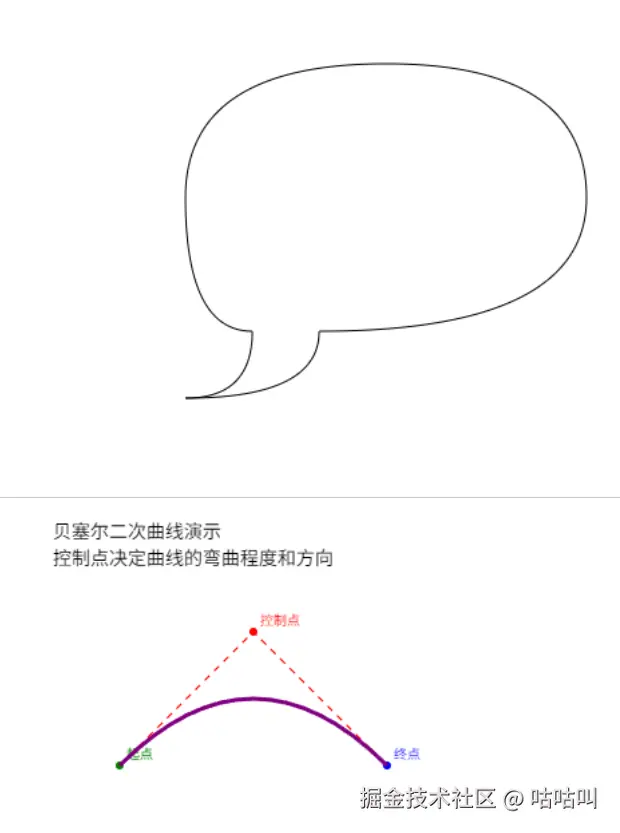

二次贝塞尔曲线适合简单弧线：

// 绘制对话气泡的尾巴
    ctx.beginPath(); // 开始新路径

    // 设置起始点
    ctx.moveTo(200, 300); // 移动到起始位置 (200, 300)

    // quadraticCurveTo(cp1x, cp1y, x, y)
    // 参数说明：
    // cp1x, cp1y: 控制点的坐标（决定曲线的弯曲程度和方向）
    // x, y: 终点的坐标
    // 从当前点到终点绘制一条二次贝塞尔曲线，控制点决定曲线的形状

    // 绘制第一条曲线：从(200,300)到(150,200)，控制点为(150,300)
    ctx.quadraticCurveTo(150, 300, 150, 200);

    // 绘制第二条曲线：从(150,200)到(300,100)，控制点为(150,100)
    ctx.quadraticCurveTo(150, 100, 300, 100);
    ctx.quadraticCurveTo(450, 100, 450, 200);
    ctx.quadraticCurveTo(450, 300, 250, 300);
    ctx.quadraticCurveTo(250, 350, 150, 350);
    ctx.quadraticCurveTo(200, 350, 200, 300);
    ctx.stroke();
    ctx.closePath();

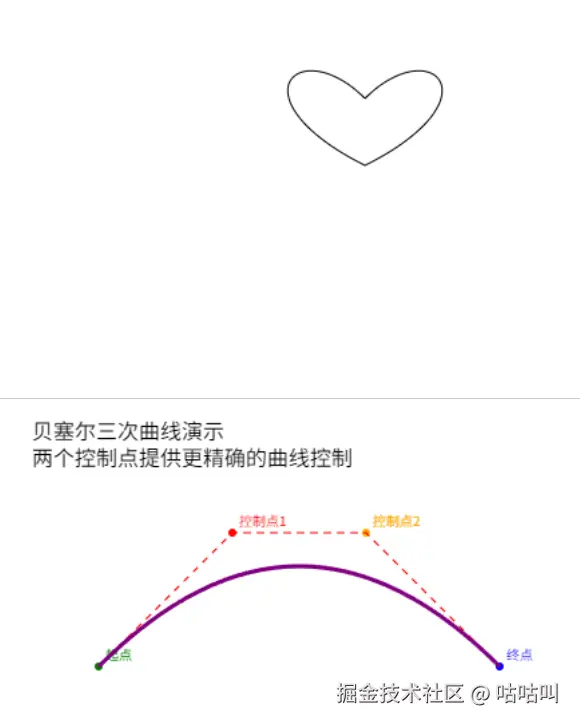

三次贝塞尔曲线提供更精细控制：

 // 绘制贝塞尔三次曲线 - 绘制一个复杂的曲线图形
    ctx.beginPath(); // 开始新路径

    // 设置起始点
    ctx.moveTo(300, 200); // 移动到起始位置 (300, 200)

    // bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y)
    // 参数说明：
    // cp1x, cp1y: 第一个控制点的坐标
    // cp2x, cp2y: 第二个控制点的坐标
    // x, y: 终点的坐标
    // 从当前点到终点绘制一条三次贝塞尔曲线，两个控制点决定曲线的形状

    // 绘制第一条曲线：从(300,200)到(300,250)
    // 第一个控制点：(350,150) - 控制曲线的开始方向
    // 第二个控制点：(400,200) - 控制曲线的结束方向
    ctx.bezierCurveTo(350, 150, 400, 200, 300, 250);

    // 绘制第二条曲线：从(300,250)到(300,200)
    // 第一个控制点：(200,200) - 控制曲线的开始方向
    // 第二个控制点：(250,150) - 控制曲线的结束方向
    ctx.bezierCurveTo(200, 200, 250, 150, 300, 200);

    ctx.stroke();
    ctx.closePath();

关键点：

• 二次贝塞尔：一个控制点，适合简单曲线
• 三次贝塞尔：两个控制点，提供更精确控制
• 控制点决定曲线的弯曲程度和方向
• 第一个控制点影响曲线开始的方向
• 第二个控制点影响曲线结束的方向

3.3 路径复用最佳实践

Path2D 对象可以显著提升性能：

// 创建可复用路径
const starPath = new Path2D();
for (let i = 0; i < 5; i++) {
  const angle = i * Math.PI * 0.4;
  const x = 50 + Math.cos(angle) * 40;
  const y = 50 + Math.sin(angle) * 40;
  if (i === 0) {
    starPath.moveTo(x, y);
  } else {
    starPath.lineTo(x, y);
  }
}
starPath.closePath();

// 多次绘制
ctx.fillStyle = "gold";
ctx.fill(starPath);

ctx.translate(100, 0);
ctx.fillStyle = "silver";
ctx.fill(starPath);

SVG 路径字符串支持：

// 使用SVG路径字符串创建Path2D
const path = new Path2D("M10 10 h 80 v 80 h -80 z");
ctx.stroke(path);

SVG 路径命令：

• M x y: 移动到(x,y)
• h dx: 水平移动 dx 像素
• v dy: 垂直移动 dy 像素
• z: 闭合路径

四、状态管理与变换

4.1 状态保存与恢复

ctx.save(); // 保存当前状态
// 修改样式、变换等
ctx.restore(); // 恢复之前的状态

保存的状态包括：

• 填充样式（fillStyle）
• 描边样式（strokeStyle）
• 线宽（lineWidth）
• 变换矩阵
• 裁剪路径

4.2 坐标变换

// translate(dx, dy)
// 参数说明：
// dx: 水平移动的距离（正值向右，负值向左）
// dy: 垂直移动的距离（正值向下，负值向上）

// rotate(angle)
// 参数说明：
// angle: 旋转角度（弧度制，正值顺时针，负值逆时针）

// scale(sx, sy)
// 参数说明：
// sx: X轴缩放比例（1.0为原始大小，>1放大，<1缩小）
// sy: Y轴缩放比例（1.0为原始大小，>1放大，<1缩小）

// 平移变换
ctx.translate(100, 50); // 移动坐标原点

// 旋转变换
ctx.rotate(Math.PI / 4); // 旋转45度

// 缩放变换
ctx.scale(2, 0.5); // X轴放大2倍，Y轴缩小一半

关键点：变换是累积的，使用save()和restore()可以避免变换污染。

五、性能优化关键点

5.1 减少绘制调用

// 错误做法：逐个绘制
shapes.forEach((shape) => {
  ctx.beginPath();
  // ...绘制逻辑
  ctx.fill();
});

// 正确做法：批量绘制
ctx.beginPath();
shapes.forEach((shape) => {
  // 累积路径
});
ctx.fill(); // 单次绘制调用

5.2 路径复用优化

// 创建可复用的路径对象
const heartPath = new Path2D();
heartPath.moveTo(300, 200);
heartPath.bezierCurveTo(350, 150, 400, 200, 300, 250);
heartPath.bezierCurveTo(200, 200, 250, 150, 300, 200);

// 多次使用同一路径
ctx.fillStyle = "red";
ctx.fill(heartPath);

ctx.translate(100, 0);
ctx.fillStyle = "pink";
ctx.fill(heartPath);

5.3 错误处理最佳实践

function safeCanvasOperation(operation) {
  try {
    const ctx = canvas.getContext("2d");
    if (!ctx) {
      throw new Error("Canvas 2D context not supported");
    }
    return operation(ctx);
  } catch (error) {
    console.error("Canvas operation failed:", error);
    // 降级处理
  }
}

六、实战应用案例

6.1 仪表盘绘制

// drawGauge(ctx, value, max)
// 参数说明：
// ctx: Canvas 2D上下文对象
// value: 当前值（用于计算进度百分比）
// max: 最大值（用于计算进度百分比）

function drawGauge(ctx, value, max) {
  const centerX = 150,
    centerY = 150;
  const radius = 120;
  const startAngle = -Math.PI * 0.8;
  const endAngle = Math.PI * 0.8;

  // 背景圆弧
  ctx.beginPath();
  ctx.lineWidth = 20;
  ctx.strokeStyle = "#eee";
  ctx.arc(centerX, centerY, radius, startAngle, endAngle);
  ctx.stroke();

  // 进度圆弧
  const progressAngle = startAngle + (endAngle - startAngle) * (value / max);
  ctx.beginPath();
  ctx.lineWidth = 20;
  ctx.strokeStyle = "#4CAF50";
  ctx.lineCap = "round"; // 圆角端点
  ctx.arc(centerX, centerY, radius, startAngle, progressAngle);
  ctx.stroke();

  // 指针
  const pointerAngle = startAngle + (endAngle - startAngle) * (value / max);
  const pointerLength = radius * 0.7;
  ctx.beginPath();
  ctx.lineWidth = 4;
  ctx.strokeStyle = "#333";
  ctx.moveTo(centerX, centerY);
  ctx.lineTo(
    centerX + Math.cos(pointerAngle) * pointerLength,
    centerY + Math.sin(pointerAngle) * pointerLength
  );
  ctx.stroke();
}

关键点：

• 使用lineCap = 'round'实现圆角端点
• 通过角度计算实现进度显示
• 指针位置与进度同步

6.2 笑脸绘制

// 绘制圆形脸
ctx.beginPath();
ctx.arc(300, 200, 80, 0, Math.PI * 2);
ctx.stroke();

// 绘制眼睛
ctx.beginPath();
ctx.arc(280, 180, 8, 0, Math.PI * 2);
ctx.fill();
ctx.beginPath();
ctx.arc(320, 180, 8, 0, Math.PI * 2);
ctx.fill();

// 绘制嘴巴
ctx.beginPath();
ctx.arc(300, 220, 30, 0, Math.PI);
ctx.stroke();

七、代码组织最佳实践

7.1 类封装

class CanvasDrawer {
  constructor(canvas) {
    this.canvas = canvas;
    this.ctx = canvas.getContext("2d");
    this.paths = new Map();
  }

  // 创建可复用的路径
  createPath(name, pathFunction) {
    const path = new Path2D();
    pathFunction(path);
    this.paths.set(name, path);
  }

  // 绘制路径
  drawPath(name, style = {}) {
    const path = this.paths.get(name);
    if (!path) return;

    this.ctx.save();
    Object.assign(this.ctx, style);
    this.ctx.stroke(path);
    this.ctx.restore();
  }
}

7.2 工具函数

// degreesToRadians(deg)
// 参数说明：
// deg: 角度值（度数）
// 返回值: 对应的弧度值

// radiansToDegrees(rad)
// 参数说明：
// rad: 弧度值
// 返回值: 对应的角度值（度数）

// drawRoundedRect(ctx, x, y, width, height, radius)
// 参数说明：
// ctx: Canvas 2D上下文对象
// x, y: 矩形左上角坐标
// width, height: 矩形的宽度和高度
// radius: 圆角半径

// 角度转弧度
const degreesToRadians = (deg) => (deg * Math.PI) / 180;

// 弧度转角度
const radiansToDegrees = (rad) => (rad * 180) / Math.PI;

// 绘制圆角矩形
function drawRoundedRect(ctx, x, y, width, height, radius) {
  ctx.beginPath();
  ctx.moveTo(x + radius, y);
  ctx.lineTo(x + width - radius, y);
  ctx.quadraticCurveTo(x + width, y, x + width, y + radius);
  ctx.lineTo(x + width, y + height - radius);
  ctx.quadraticCurveTo(x + width, y + height, x + width - radius, y + height);
  ctx.lineTo(x + radius, y + height);
  ctx.quadraticCurveTo(x, y + height, x, y + height - radius);
  ctx.lineTo(x, y + radius);
  ctx.quadraticCurveTo(x, y, x + radius, y);
  ctx.closePath();
}

八、常见陷阱与解决方案

8.1 样式污染问题

问题：忘记beginPath()导致样式影响后续绘制

解决方案：

// 每次绘制前都调用beginPath()
ctx.beginPath();
ctx.fillStyle = "red";
ctx.fillRect(10, 10, 50, 50);

ctx.beginPath(); // 关键！
ctx.fillStyle = "blue";
ctx.fillRect(70, 10, 50, 50);

8.2 坐标变换累积问题

问题：多次变换导致坐标混乱

解决方案：

ctx.save(); // 保存当前状态
ctx.translate(100, 100);
ctx.rotate(Math.PI / 4);
// 绘制操作
ctx.restore(); // 恢复状态

8.3 性能问题

问题：频繁的绘制调用影响性能

解决方案：

// 使用Path2D对象复用路径
const path = new Path2D();
// 定义路径
// 多次使用同一路径对象

九、总结

Canvas 绘图技术是现代 Web 开发的重要技能，掌握以下关键点：

1. 基础概念：正确设置 Canvas 尺寸，理解坐标系
2. 绘制技巧：掌握基本图形绘制，避免样式污染
3. 高级特性：熟练使用贝塞尔曲线、Path2D 对象
4. 性能优化：减少绘制调用，复用路径对象
5. 最佳实践：合理使用状态管理，组织代码结构

通过系统学习和实践，你可以创建丰富的图形应用，从简单的 UI 组件到复杂的游戏界面。记住性能优化和代码组织的重要性，这将使你的 Canvas 应用更加高效和可维护。

---

参考资料：

• MDN Canvas API
