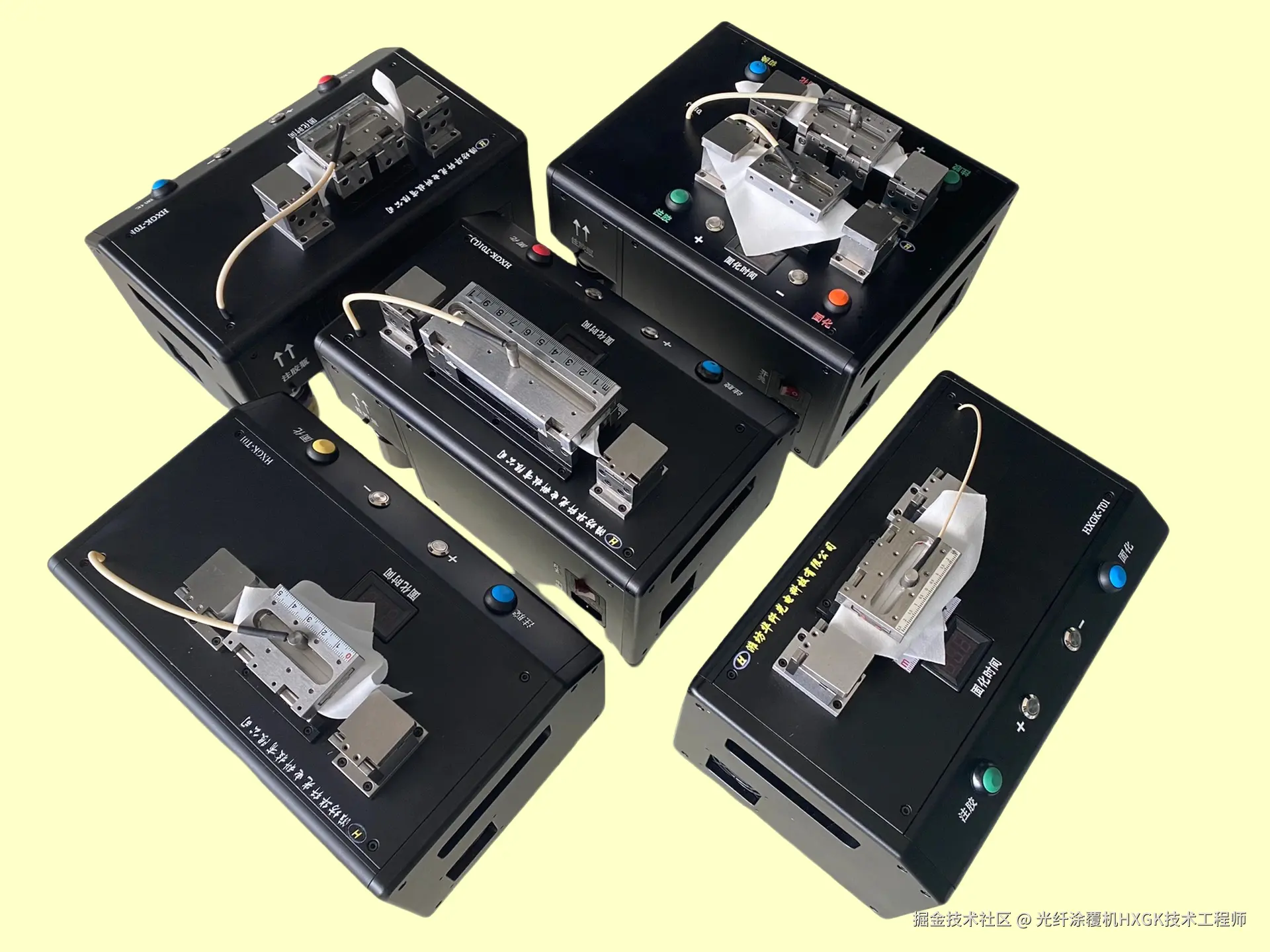

单模具光纤涂覆机技术彩页（平替藤仓、vytran）
单模具光纤涂覆机可替代藤仓/vytran等进口产品，全自动 / 半自动控制注胶固化，搭载超压气泡滤除系统，实现线性注胶，线性注胶不溢胶涂覆洁净圆润无瑕疵。高精度高产能，效率超传统设备 30%+，适配规模化生产。

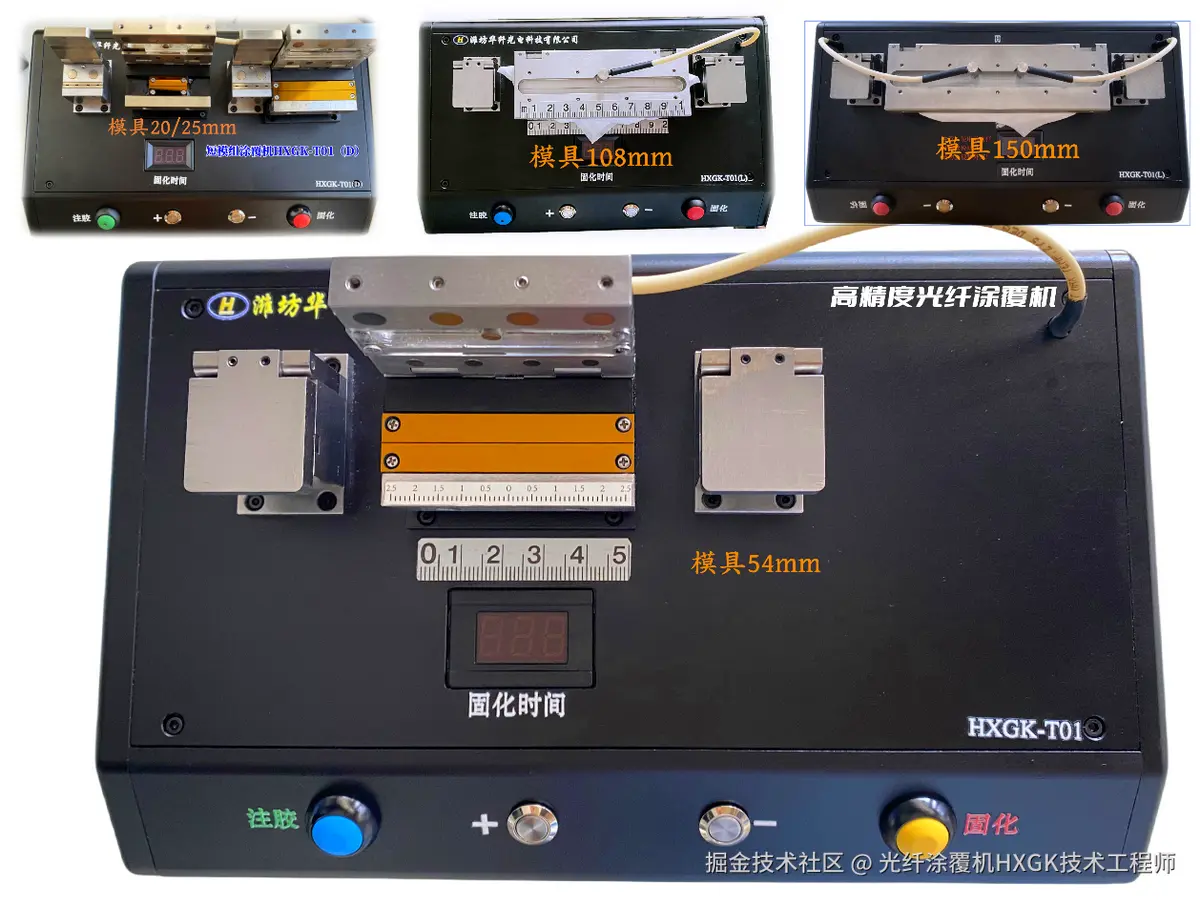

产品矩阵覆盖全场景，54mm/108mm 模组实现进口替代升级，20mm 超短和 150mm 超长模组分别适用于微型化光器件制造和特种光纤超长涂覆，为多领域提供定制方案。
分类
技术参数
技术参数
技术参数
技术参数
名称

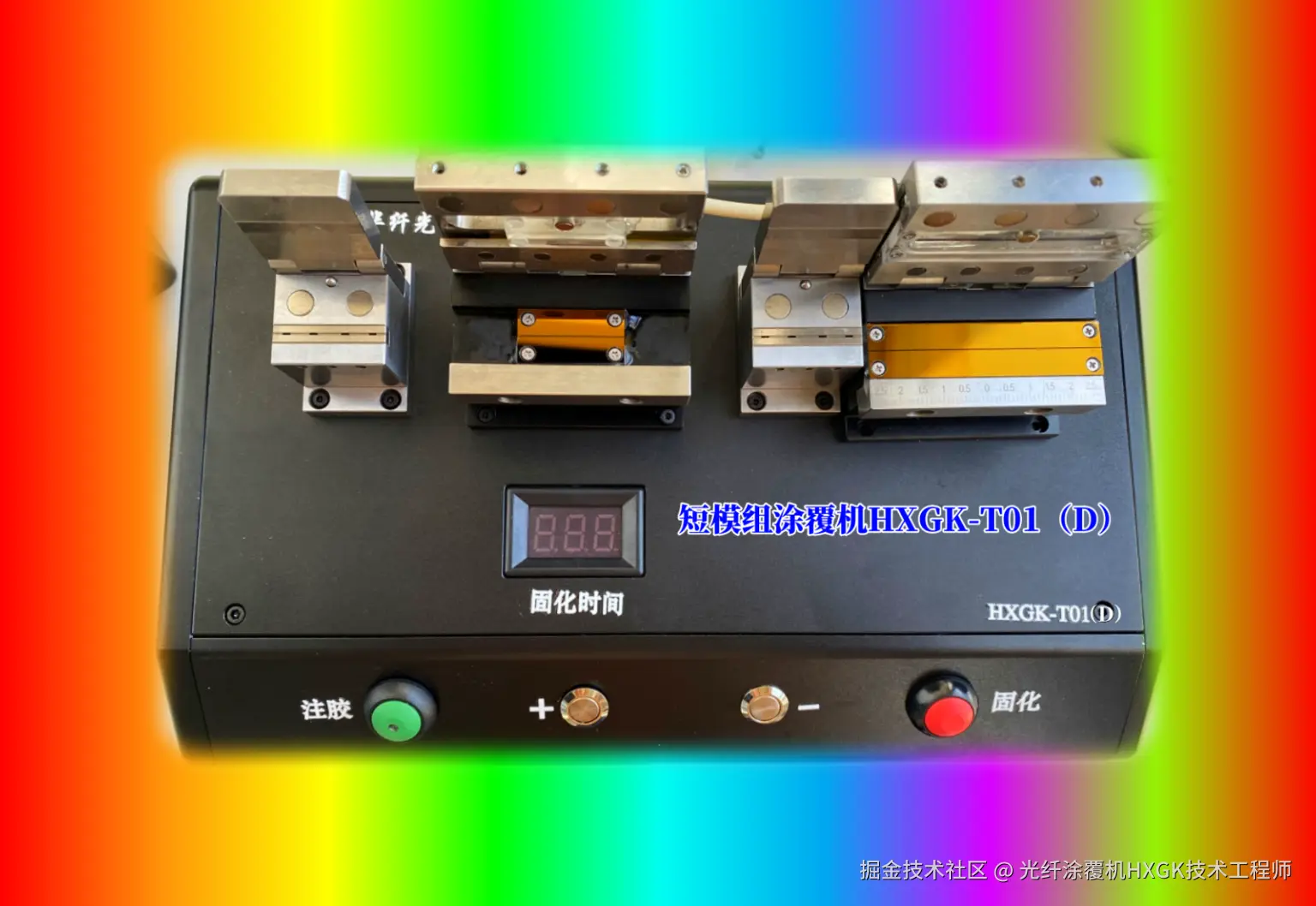

短光纤涂覆机
常规光纤涂覆机

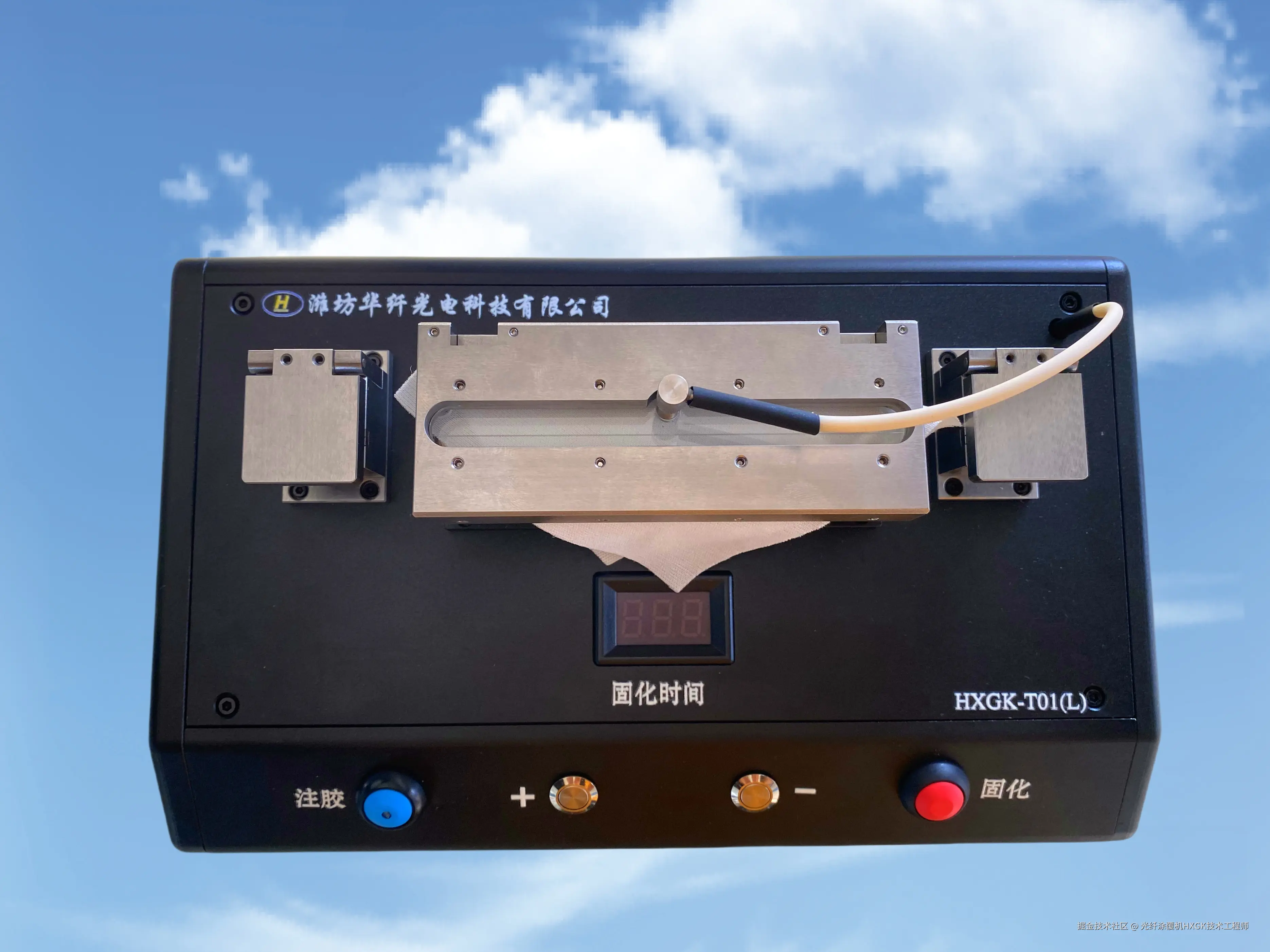

长光纤涂覆机
超长光纤涂覆机
型号
HXGK-T01（D）
HXGK-T01
HXGK-T01（L）
HXGK-T150MM
涂覆长度
20mm/24mm以内
50mm以内
100mm以内
150mm以内
涂覆周期
15s-45s
15s-60s
30s-90s
30s-110s
功耗
≤20W
≤30W
≤50W
≤70W
重量
约4.5KG
约5KG
约5.2KG
约5.5KG
外形尺寸
249×170×190（mm）
使用方式
半自动/全自动（选配全自动控制系统及控制面板）
电源
220V 50/60Hz
注胶方式
电动匀速/均匀注入
光纤加持
真空吸附系统
灯源
UV LED紫外灯
固化精度
0.1秒
固化时间
高折射胶水约0.6秒，低折射胶水约10秒
模具类型
高强度（TA-ACY工艺）多层石英玻璃
气泡处理
超压滤除系统
涂覆直径
180um-1000um；包含180μm、195um、200μm、280μm、300μm、400um、430μm、450um、560um、600μm、670um、700μm、860μm、900μm、1000μm等15种主流模具。支持任意直径及形状的定制
适用光纤
兼容单模、多模光纤，保偏光纤、荧光光纤、细微玻丝、特种纤维等材料的涂覆
光纤数量
可单次涂覆1根光纤；或者同时对几根光纤进行合成式涂覆。
固化材料
兼容高、低折射率涂覆材料
生产厂家
潍坊华纤光电科技有限公司
产品分类
规格描述
平替型号
备注
配置清单
半自动配置
半自动注胶组件；真空吸附；UV LED紫外固化
PTR403B
/PTR404B
/FSR05
模具预装，
无需额外购买
主机一台
模具一套（自选规格）
自动注胶组件一套；手持控制器一台（全自动模式选配）
全自动配置
手自一体（带全自动注胶组件和半自动注胶组件双系统），全自动控制面板；自动吸附，UV LED紫外固化
PTR305
/PTR403
/FSR115L
模具预装，
无需额外购买
电源线一根
真空吸附光纤夹持插条(两个)
相关检验报告、合格证、说明书

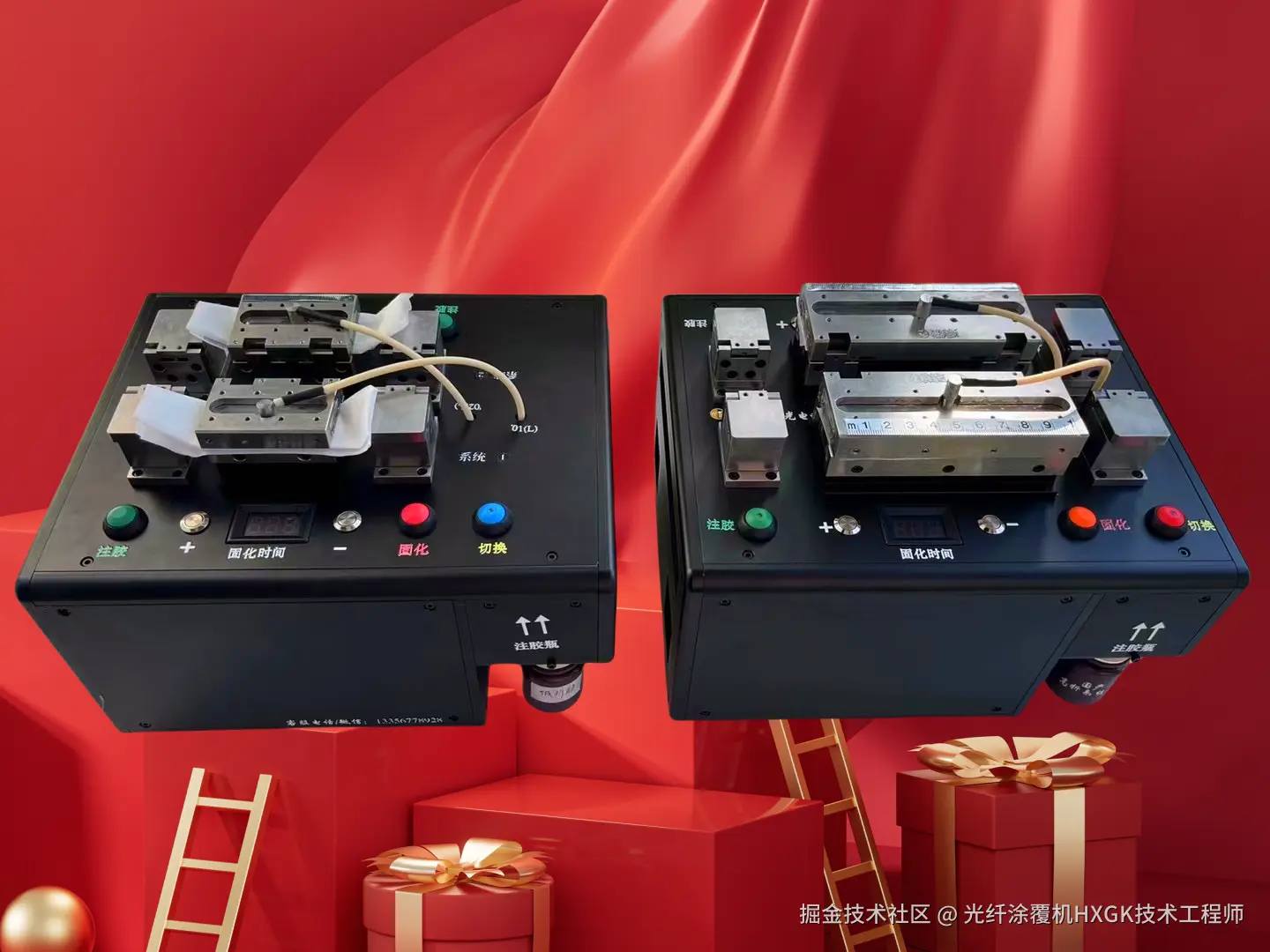

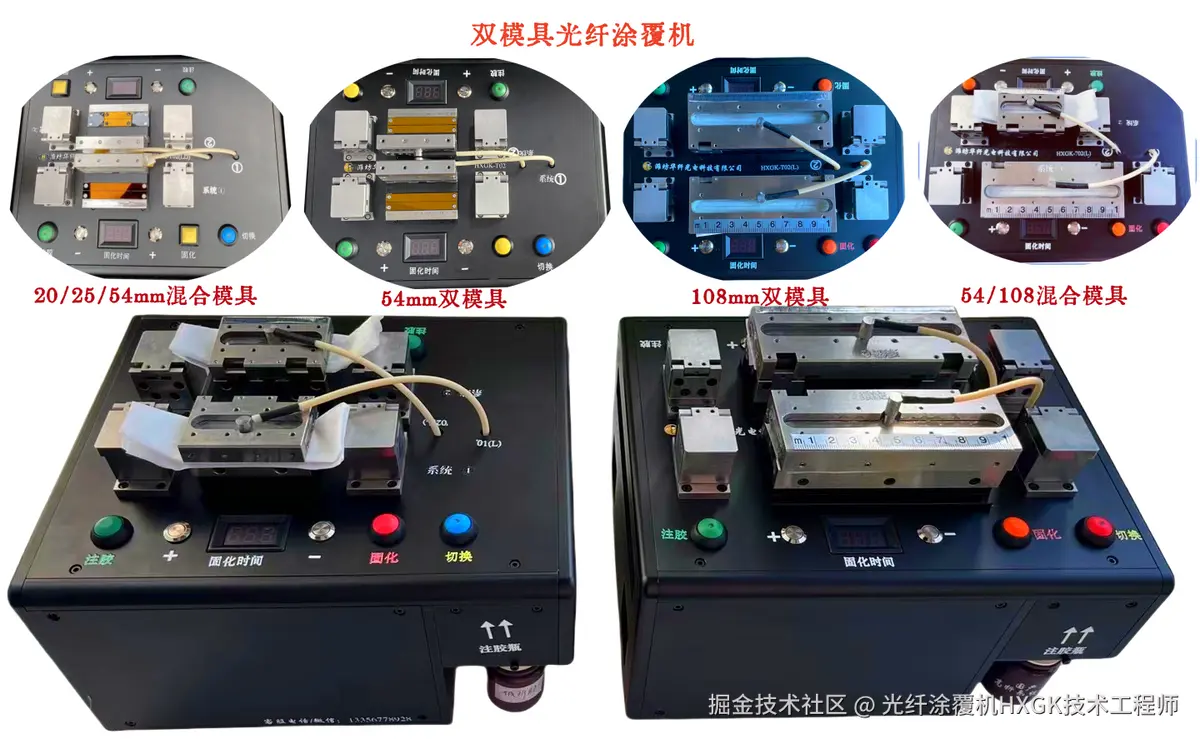

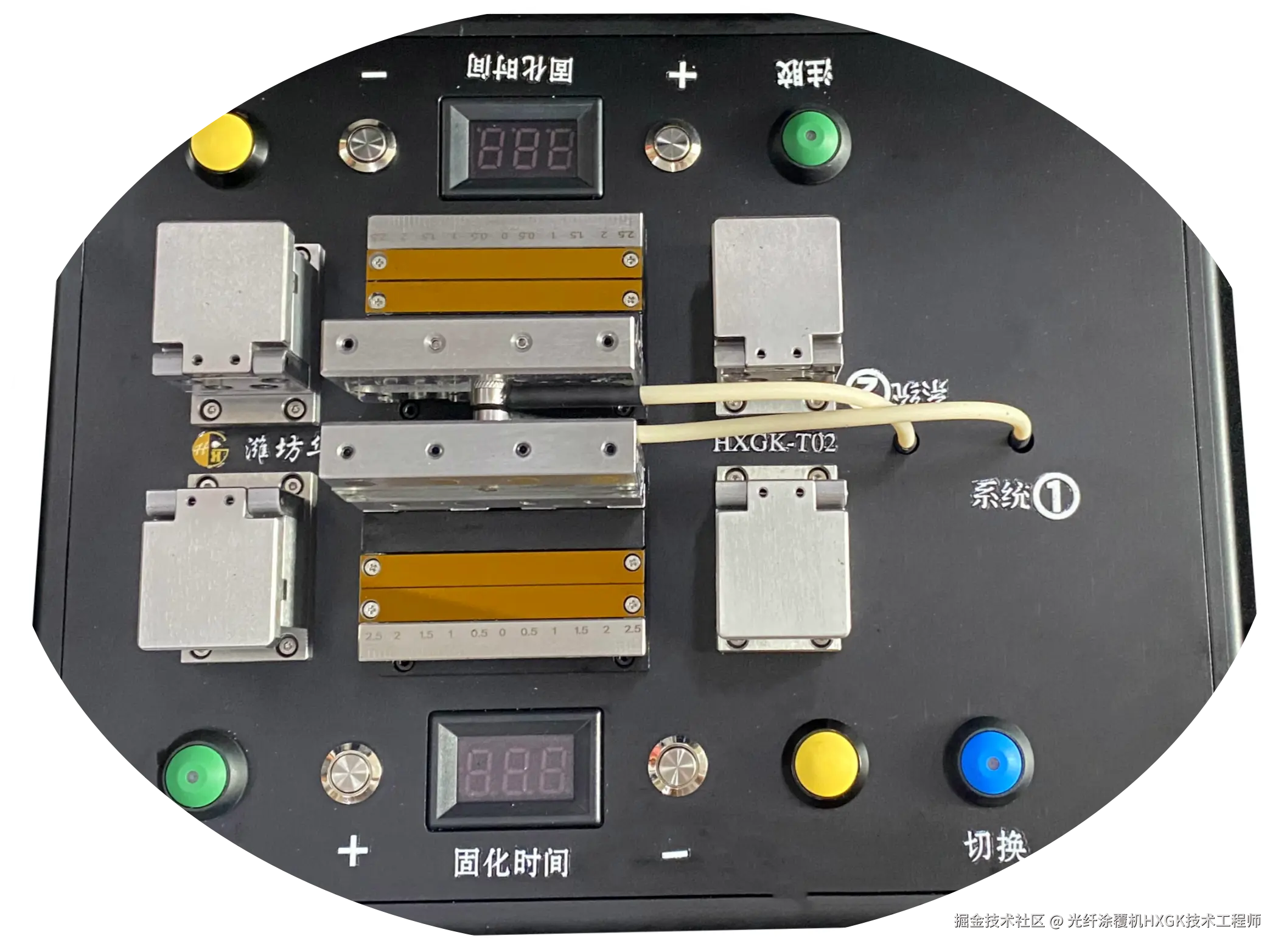

双模具光纤涂覆机技术彩页（全 球 独 家）
双模具光纤涂覆机HXGK-T02系列，高度集成双涂覆模具与双注胶系统，支持多种工艺组合：可同时用两种胶水、涂覆粗细光纤、灵活选两种长度涂层、实现内外两层同步复合涂覆；提供多种规格模组，还支持特殊模组定制。
其自动注胶组件搭配气泡滤除系统，实现线性注胶，涂覆外观佳。该产品集成双机优势，性价比高，尤其适合科研及企业研发部门多根光纤处理需求。
两种胶水一起用
设备可同时安装并使用不同折射率的胶水，无需清洗管路，可独立使用，也可交换使用
配置清单
多种光纤混合
设备可搭配两种规格的涂覆模具，能涂覆5um-1000um不同直径的光纤，单模光纤、多模、特种光纤均可混合涂覆
主机一台、电源一套
不同长度灵活选
设备可搭配两种长度的涂覆模具。能自动匹配涂覆长度。
模具两套（自选规格）
内外双层一起涂
可用于双层涂覆，采用细芯模具（侧重折射率匹配）与粗芯模具（侧重机械强度）的级联结构，实现内柔外刚的复合涂覆，或采用常规折射率内层+高模量韧性外层的增强型结构。
真空吸附光纤夹持插条(四个)
各种模具随便选
设备提供了多种规格的涂覆模具（180到1000微米）
自动注胶组件（两套）
特殊模组能定制
支持定制，比如中间细两头粗的、非对称芯径模组（如沙漏型）、单边涂覆模组、微结构图案化模组等定制化方案等。
相关检验报告、合格证、说明书
分类
技术参数
技术参数
技术参数
技术参数
名称
短距光纤涂覆机
常规光纤涂覆机
加长光纤涂覆机
混长光纤涂覆机
型号
HXGK-T02（D）
HXGK-T02
HXGK-T02（L）
HXGK-T02（LD）
涂覆长度
20mm/24mm以内
50mm以内
100mm以内
50mm/100mm以内
涂覆周期
15s-45s
15s-60s
30s-90s
30s-90s
重量
约5.8KG
约5.8KG
约6.2KG
约6KG
外形尺寸
249×220×190（mm）
使用方式
自动
电源
220V 50/60Hz
注胶系统
两套独立的注胶系统，可独立使用也可交换使用
注入方式
电动匀速/均匀注入
光纤加持
真空吸附系统
灯源
UV LED紫外灯
固化精度
0.1秒
固化时间
高折射胶水约0.6秒，低折射胶水约10秒
模具类型
高强度（TA-ACY工艺）多层石英玻璃
气泡处理
含气泡滤除系统
涂覆直径
任选两种模具：180um-1000um；包含180μm、195um、200μm、280μm、300μm、400um、430μm、450um、560um、600μm、670um、700μm、860μm、900μm、1000μm等15种主流模具。支持任意直径及形状的定制
光纤范围
兼容单模、多模光纤，保偏光纤、荧光光纤、细微玻丝、特种纤维等材料的涂覆
光纤数量
可同时涂覆2根光纤；或者同时对几根光纤进行合成式涂覆。
固化材料
兼容高、低折射率涂覆材料
生产厂家
潍坊华纤光电科技有限公司

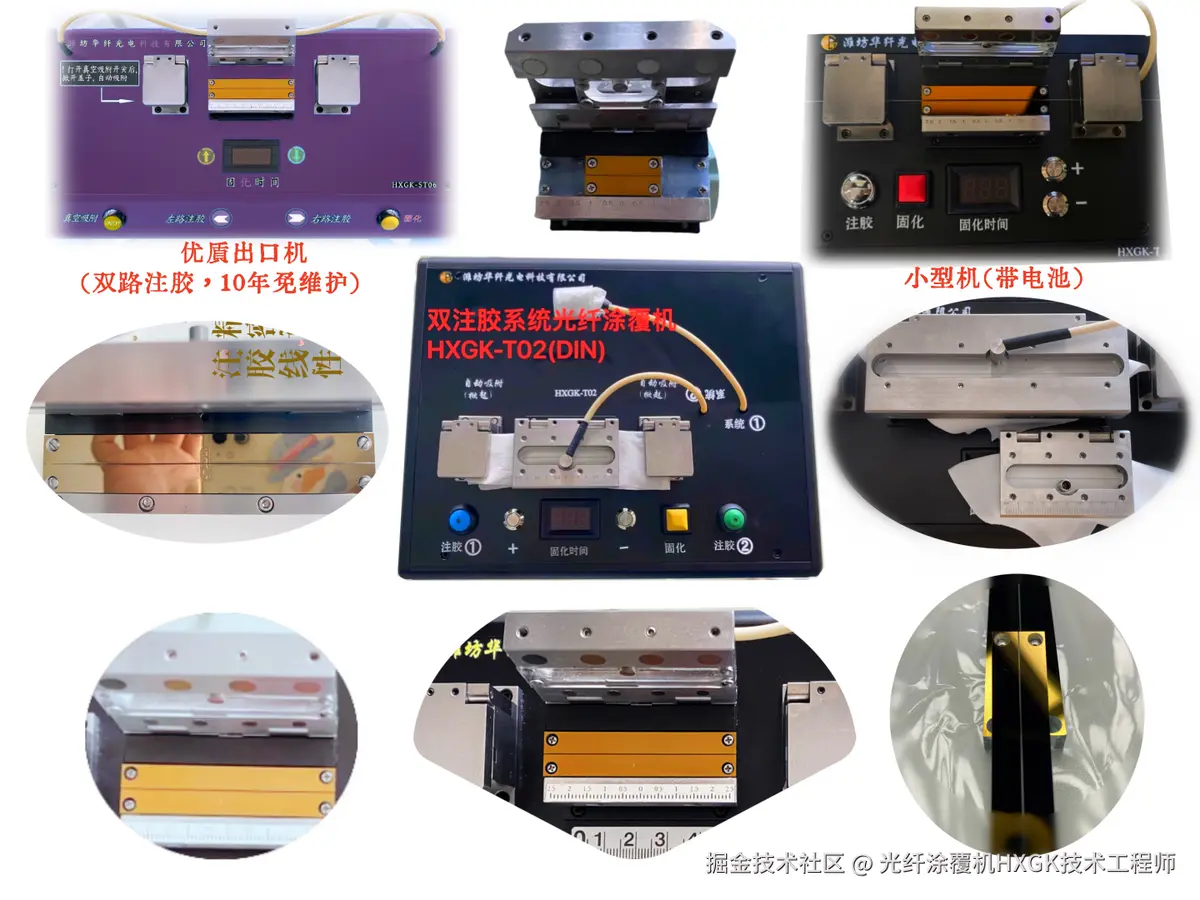

双路注胶系统（出口热销）、小型化带电池便携式
潍坊华纤光电科技有限公司发布全球首款多型号双路注胶系统光纤涂覆机（型号：HXGK-ST06 /HXGK-T02DIN），作为出口级精品，配备双系统备份与固态封装技术，设计实现10年免维护，使用安心无忧。
全球首创双路注胶系统：独立双通道支持A/B胶水即换即用，免清洗、零停机，单台设备实现双倍产能。
涂覆直径：180μm-1000μm（全尺寸覆盖，含保偏/微纳等特种光纤）
涂覆长度：20mm/25mm/54mm/108mm/150mm（五档可选）；

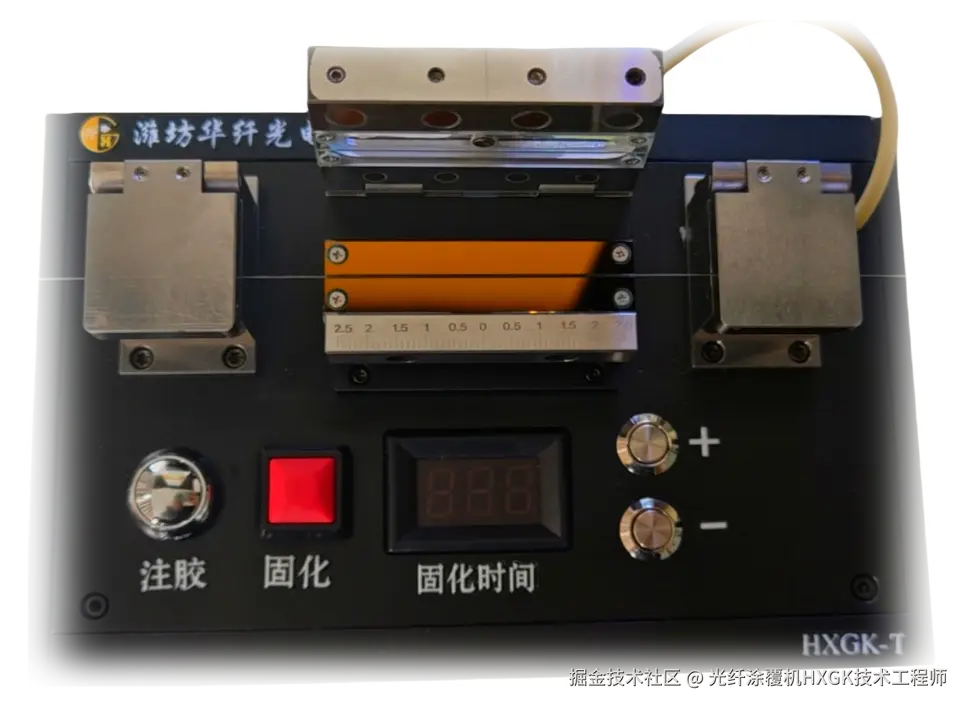

小型化光纤涂覆机：操作简便，体积小巧，重量轻，可外接电池，便携，适合实验室、现场作业及户外环境。

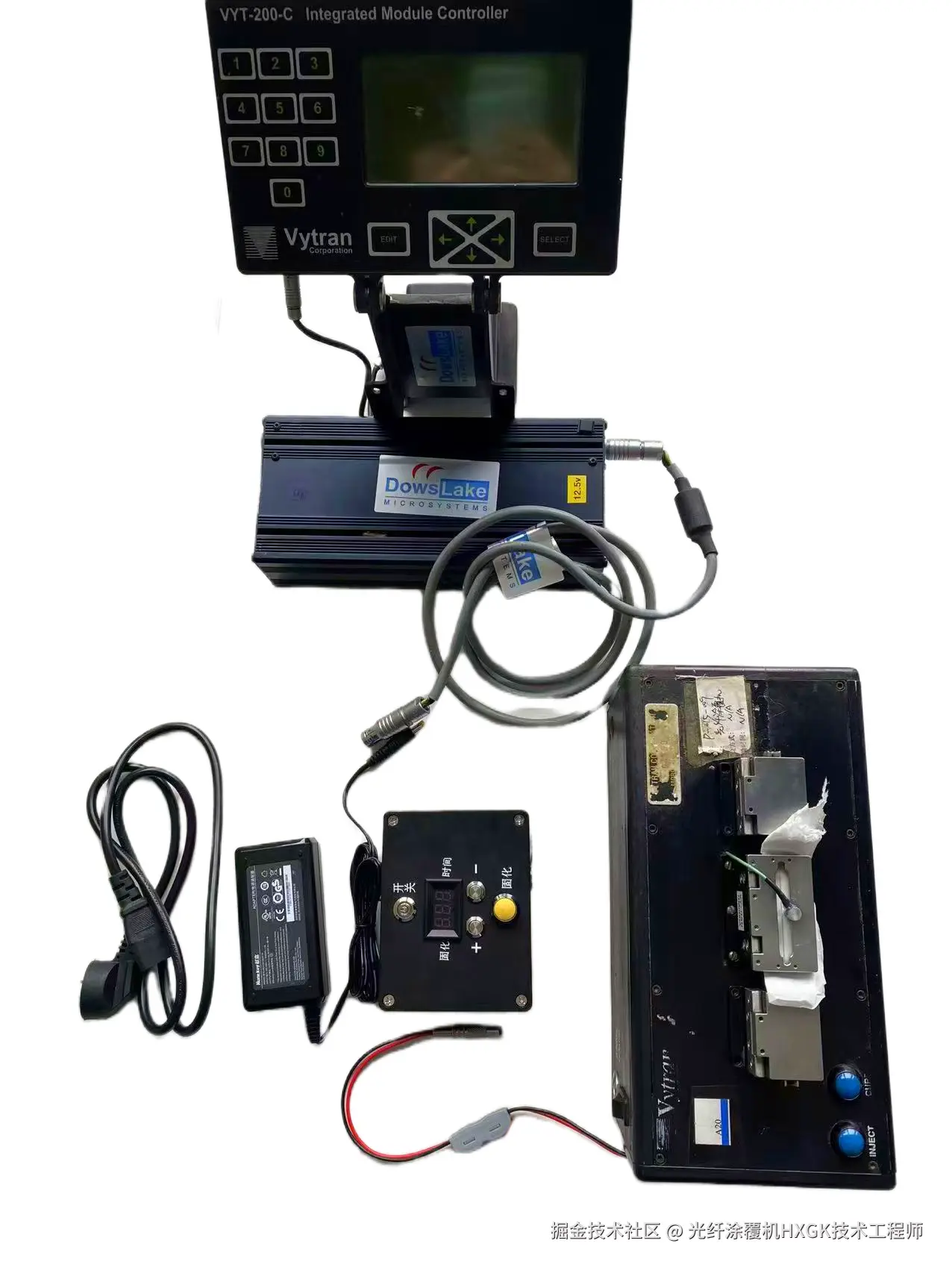

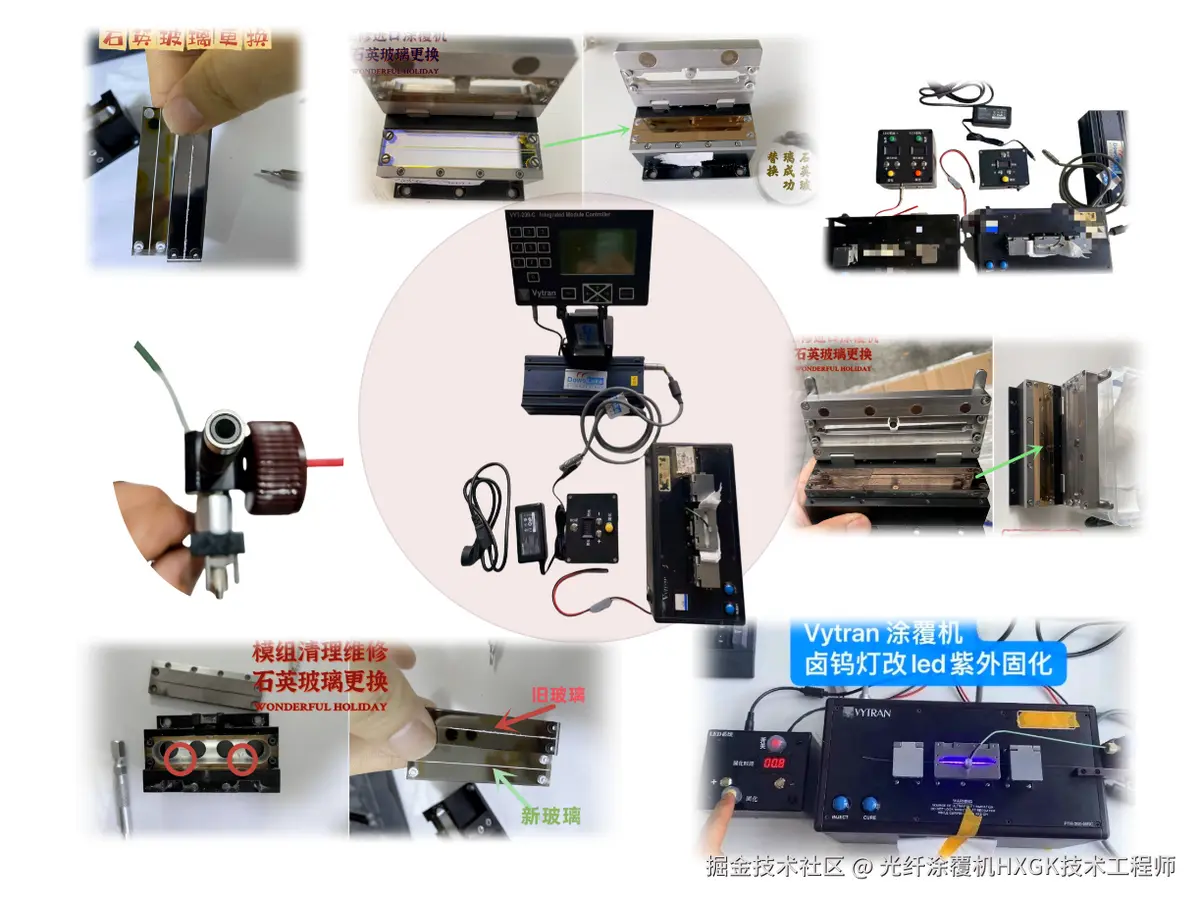

进口涂覆机的维修与升级改造
我司对进口涂覆机整机和零配件均可进行平替，无缝衔接产线生产需求，设备采用模块化设计，更换简便，售后维修响应迅速。提供进口设备涂覆模组石英玻璃更换（涂层损耗、玻璃破碎、芯径变更）。
提供vytran光纤涂覆机得卤素灯更改为led系统：
1、更换原uvrb固化系统为LED固化系统。
2、（可选）：更换新的玻璃片。提供进口原装涂覆模组，再涂覆直径200um到900um任选。进口涂覆机的涂覆玻璃模组更换效果。
