本文首先介绍些磁盘I/O相关的知识，然后会提供一个排查磁盘I/O问题的套路，最后再以一个线上遇到的磁盘I/O导致的问题案例进行分析和排查套路展示。
磁盘 I/O介绍
首先，什么是磁盘I/O呢，他是指计算机与磁盘（如HDD机械硬盘、SSD固态硬盘）之间的数据读写操作。磁盘I/O和cpu，内存，网络I/O等，都是linux服务器的主要资源，如果磁盘I/O遇到了瓶颈，会严重影响到机器上部署的服务，导致服务响应缓慢甚至几乎不能正常处理请求，因此磁盘I/O对于线上服务的稳定性来说是一个重大的影响因素，也是排查问题时不能跳过的一个排查方向。
如果磁盘I/O到达了瓶颈，可能会出现以下情况：
系统响应延迟
- 应用服务器等待磁盘 I/O 完成，导致请求堆积。
- 高并发场景下可能出现超时（如 API 响应变慢）。
CPU利用率下降（I/O Wait 高）
- 在
top或vmstat中，%wa（I/O Wait）指标飙升。 - CPU 因等待 I/O 而闲置，资源浪费。
磁盘性能指标
那么，如何判断现在是否已经遇到了磁盘 I/O瓶颈呢？ 我们可以通过几个主要的磁盘性能指标来进行判断，他们分别是 使用率，饱和度，IOPS，吞吐量和响应时间。
- 使用率：他是磁盘处理I/O的时间百分比，他代表着一段时间内，有多少时间磁盘是有在处理I/O的。
- 饱和度：是指I/O在队列里等待的程度，可以通过磁盘等待队列的长度粗略估计，如果等待队列中一直有I/O等待处理，说明磁盘饱和度高，无法及时处理所有的I/O
- IOPS：是磁盘每秒处理的I/O请求数
- 吞吐量：是单位时间内磁盘成功传输的数据量，通常以 MB/s衡量。
- 响应时间：是磁盘完成单次 I/O 操作所需的时间，单位通常是 毫秒（ms） 。
需要注意的是，磁盘使用率这个指标只表明磁盘有在处理I/O的时间百分比，如果他到100%了，也并不能说磁盘就不能处理更多的I/O请求了。比如，现在使用率是70%，他代表1秒内有70%的时间磁盘都是有在处理I/O的，在处理I/O的时间内，可能处理的是1个读请求，也可能处理的是100个读请求，即使使用率到100%了，也不代表就不能处理更多的I/O请求了。
有了判断磁盘I/O瓶颈的指标，现在我们还需要能获取对应指标的工具，以及指标的上限值，这样我们就可以通过工具获取当前的指标值，然后和上限值进行比对，来判断是否到达上限了。
常见工具
获取指标的常见工具有iostat，vmstat，pidstat，iotop等
- iostat和vmstat都可用于获取系统磁盘的I/O指标，他们的指标是磁盘设备级别的
- pidstat和iotop可以用于获取进程的磁盘使用率，他们是获取进程级指标的工具
| 工具 | 核心功能 | 关键指标 | 执行命令 |
|---|---|---|---|
| iostat | 磁盘 I/O 性能分析 | r/s（读IOPS）、w/s（写IOPS）、rkB/s（读吞吐量）、wkB/s（写吞吐量）、avgqu-sz（平均请求队列长度）、await（响应时间）、%util（利用率） | iostat -x 1 |
| vmstat | 系统整体资源监控 | r（就绪队列）、b（阻塞进程）、bi（读IOPS）、bo（写IOPS）、wa（I/O 等待 CPU 百分比） | vmstat 1 |
| pidstat | 进程级资源占用统计 | kB_rd/s（读吞吐量）、kB_wd/s（写吞吐量） | pidstat -d 1 |
| iotop | 实时进程磁盘 I/O 排名 | DISK READ（读吞吐量）、DISK WRITE（写吞吐量）、IO>（进程I/O 占用 CPU 时间的百分比）、SWAPIN（进程因等待 Swap而阻塞的时间占比） | iotop |
可以通过iostat查看系统的关键指标：
%util（利用率）就是使用率avgqu-sz（平均请求队列长度）可用于估计磁盘的饱和度r/s（读IOPS） +w/s（写IOPS） 就是磁盘的当前IOPS值rkB/s（读吞吐量） +wkB/s（写吞吐量） 就是磁盘的吞吐量await（响应时间） 是磁盘的响应时间
磁盘指标上限值

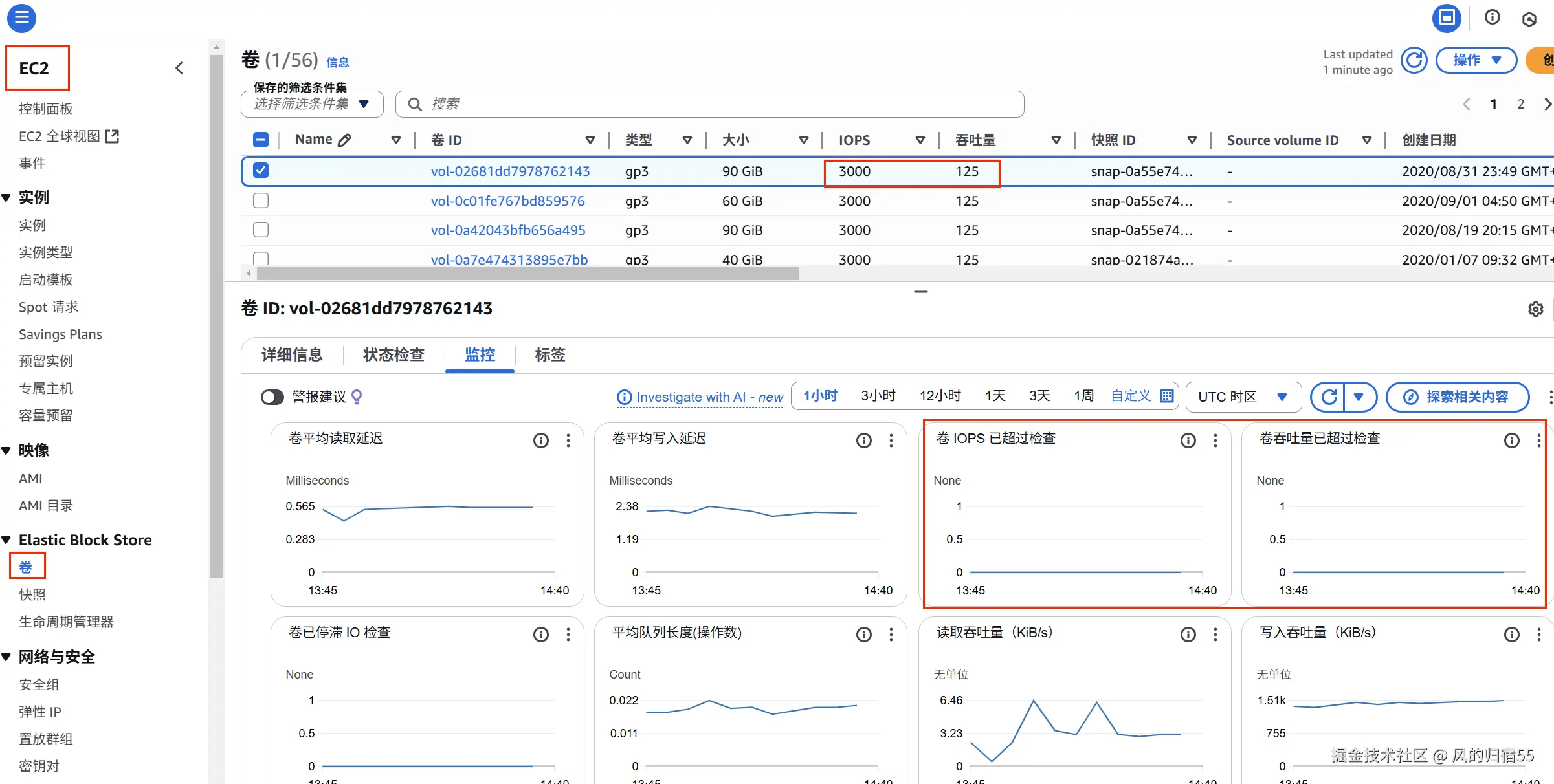

针对云厂商的磁盘，可以在云厂商的控制台查看对应磁盘性能。比如aws可以在ec2 - ebs界面查看磁盘的性能指标数据，比如下图，IOPS上限是3000，吞吐量上限是125M/s，其中aws还提供了 卷IOPS已超过检查 和 卷吞吐量已超过检查 这两个监控项来查看是否到达磁盘上限，如果大于1则代表超限，到达了I/O瓶颈了。

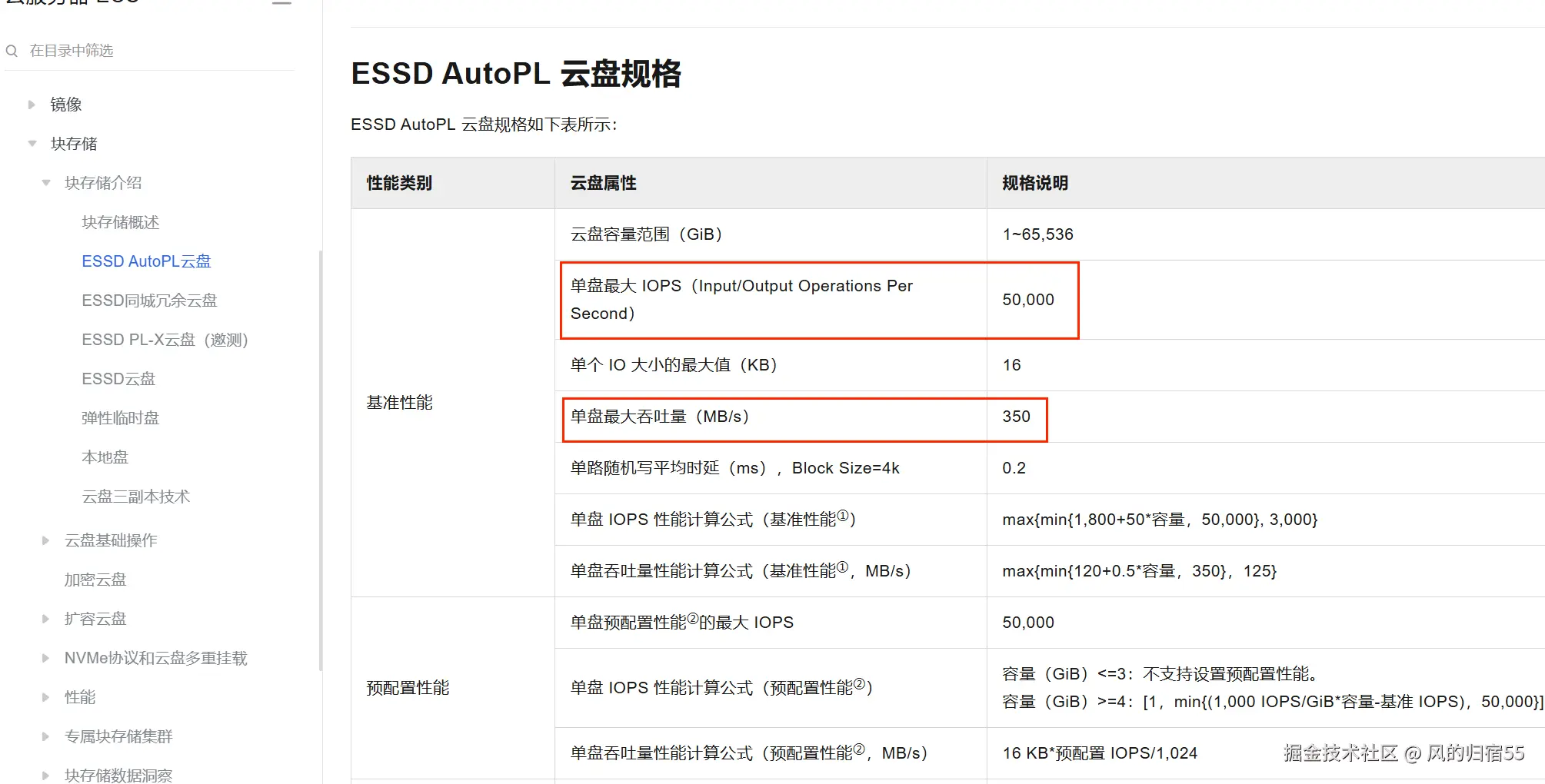

阿里云也可以通过文档找到对应云盘类型，查看指标上限
磁盘 I/O瓶颈排查流程
下面说下常见的磁盘 I/O瓶颈排查流程：
- 第一步需要做的是先判断是否有磁盘I/O瓶颈，这个可以先通过top 查看cpu使用率，如果其中的cpu的 wa指标比较高，说明有I/O瓶颈。
- 使用iostat -x 1来查看，如果util比较高，比如超过60%，说明可能当前的磁盘的利用率较高，可能有磁盘I/O瓶颈
- 查看iostat的
r/s（读IOPS） +w/s（写IOPS）这两个指标的汇总值，和云厂商的磁盘的iops上限进行对比，如果有时达到或者很接近上限值，则代表IOPS有瓶颈。 有些厂商如aws也提供了监控，可以直接看出此项指标是否有瓶颈。 - 查看iostat的
rkB/s（读吞吐量） +wkB/s（写吞吐量） 这两个指标的汇总值，和云厂商的磁盘的吞吐量上限进行比较，查看是否到达了吞吐量瓶颈。aws的话提供了监控指标，可以直接看出此项指标是否有瓶颈。 - 也可以通过
avgqu-sz（平均请求队列长度）和await（响应时间）指标协助参考，如果这两个值比较高，可能也说明了磁盘性能有问题。 - 确认磁盘有瓶颈之后，可以通过pidstat -d 1和 iotop查看进程级别的磁盘数据，看哪个进程的读写I/O比较高，判断是哪个程序导致的问题
- 定位到程序后，如果想查看是哪段代码导致的问题，可以尝试使用strace命令，通过 strace -p pid 来查看进程执行的系统调用，比如是否经常写入哪个文件等。 可以使用 strace -p -f $pid来跟踪进程的所有线程的系统调用。
- 上一步查看到的系统调用显示的文件可能只有文件描述符，不能看到具体的文件名，可以通过lsof -p pid 来查看进程打开的文件，通过FD字段匹配对应的文件描述符，NAME字段就能看到文件路径和名称。
这里说明下top 中cpu的wa指标，他表示当cpu队列里面有现成被阻塞在磁盘I/O上时消耗的空闲时间。他把cpu的空闲时间分成了无所事事的真正空闲时间，以及阻塞在磁盘I/O上的事件，如果wa较高表示磁盘可能是瓶颈所在，导致cpu等待而空闲。
线上案例分析

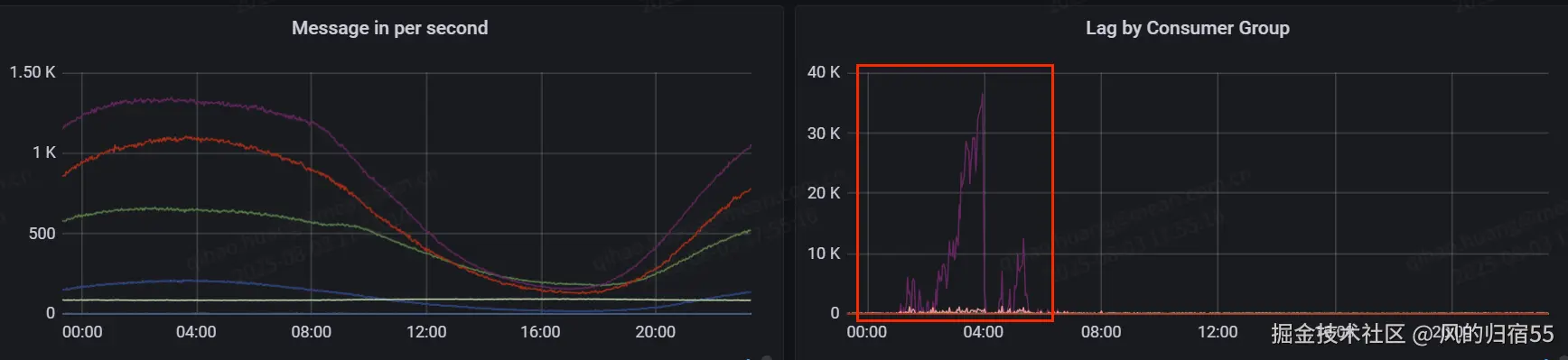

某天晚上，突然收到报警，一个kafka的topic堆积数突然增高，说明消费者没有及时处理数据，性能不足无法跟上生产者产生消息的速度。

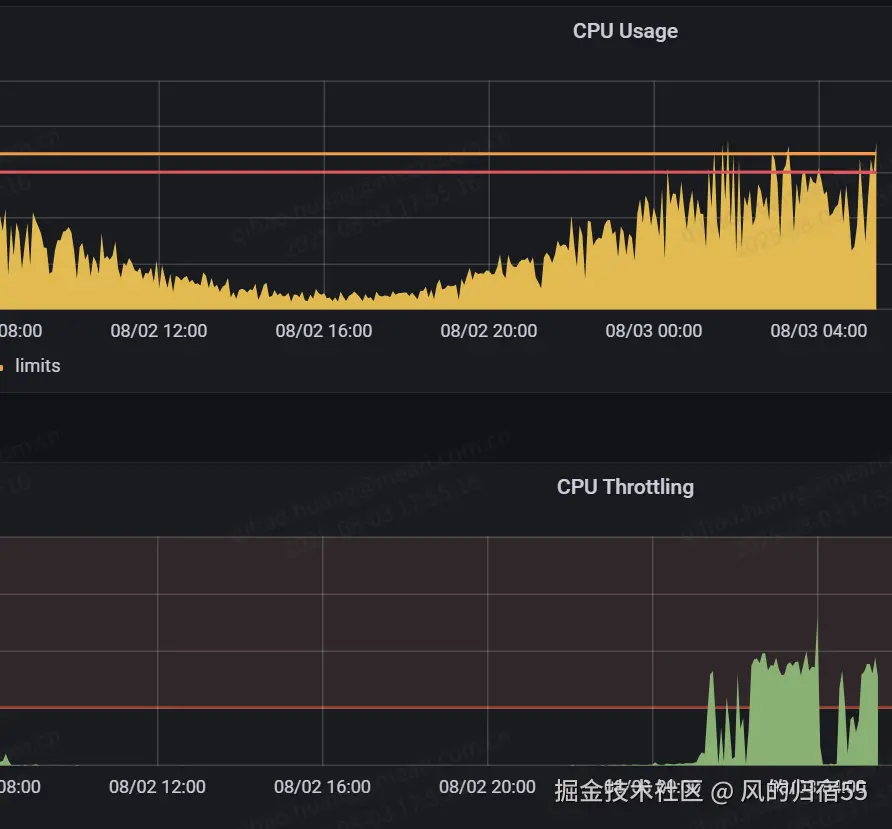

因为消费者是k8s调度，然后容器化部署在一台机器上的，先通过监控查看了容器的cpu性能数据，发现CPU Throttling高，代表cpu使用率超过了设置的limit，但是奇怪的是，同一台机器上还有其他一个相同的消费者实例，而且两者收到的消息数量基本一致，但是另外一个实例却没有cpu不足的问题，因此排查问题实例的cpu高的原因。

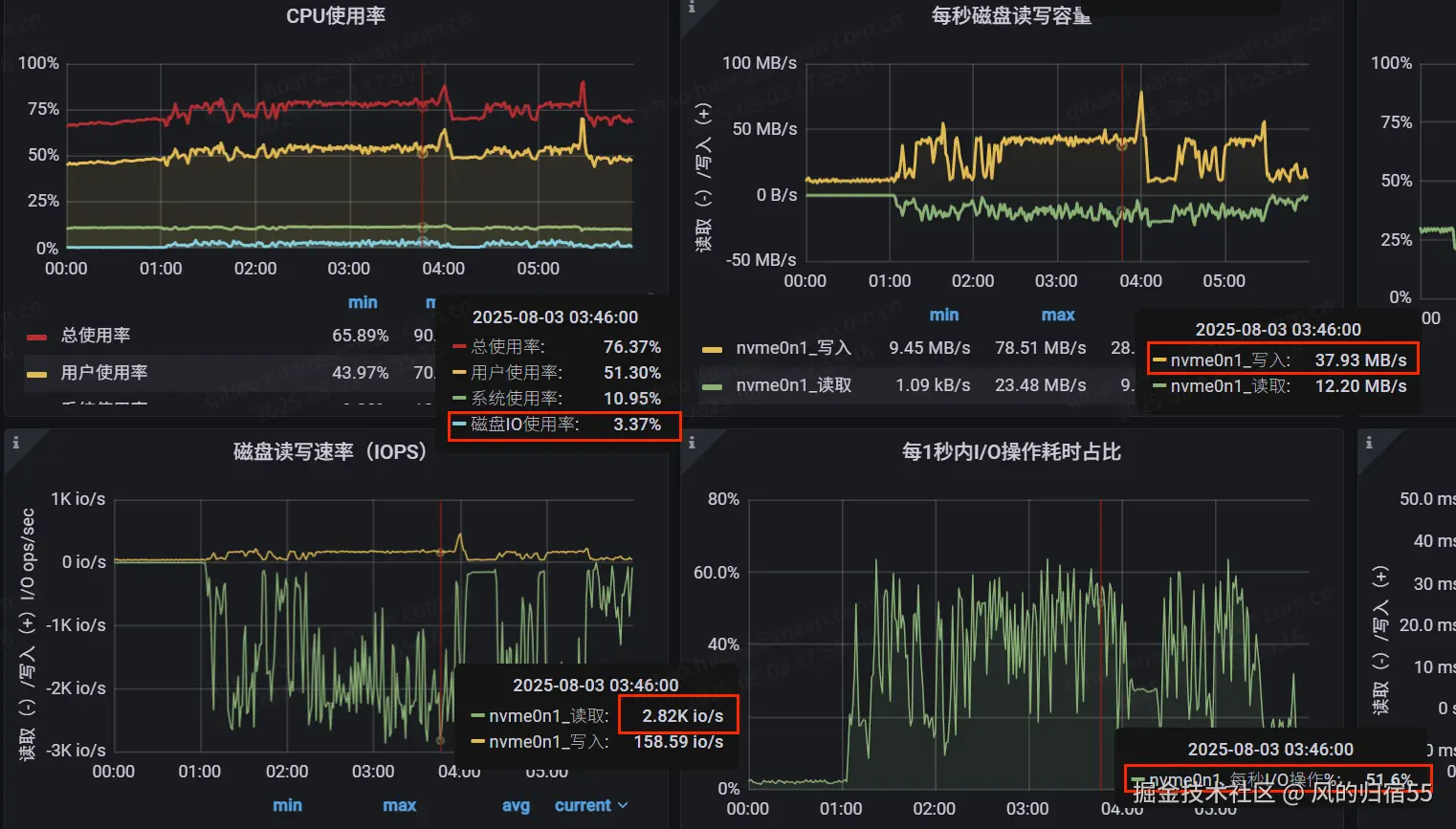

查看实例所在的机器节点的监控信息，发现机器的cpu的磁盘IO使用率不高，但是磁盘的写吞吐量，每秒内I/O操作好事占比，IOPS的读写总值都比较高，其中IOPS更是基本接近了磁盘的IOPS上限，而且是某个时间点之后突增的，因此可以确认机器上的磁盘I/O有瓶颈，并且IOPS已经到达了上限。
这里介绍下，监控里面的node节点是grafana的Node模板，可以参考以下这个地址。 他的CPU使用率中的磁盘IO使用率，就是top中的wa 指标， 每秒磁盘读写容量就是 iostat中的吞吐量指标，每1秒内I/O操作耗时占比就是iostat的util指标。 grafana.com/grafana/das…

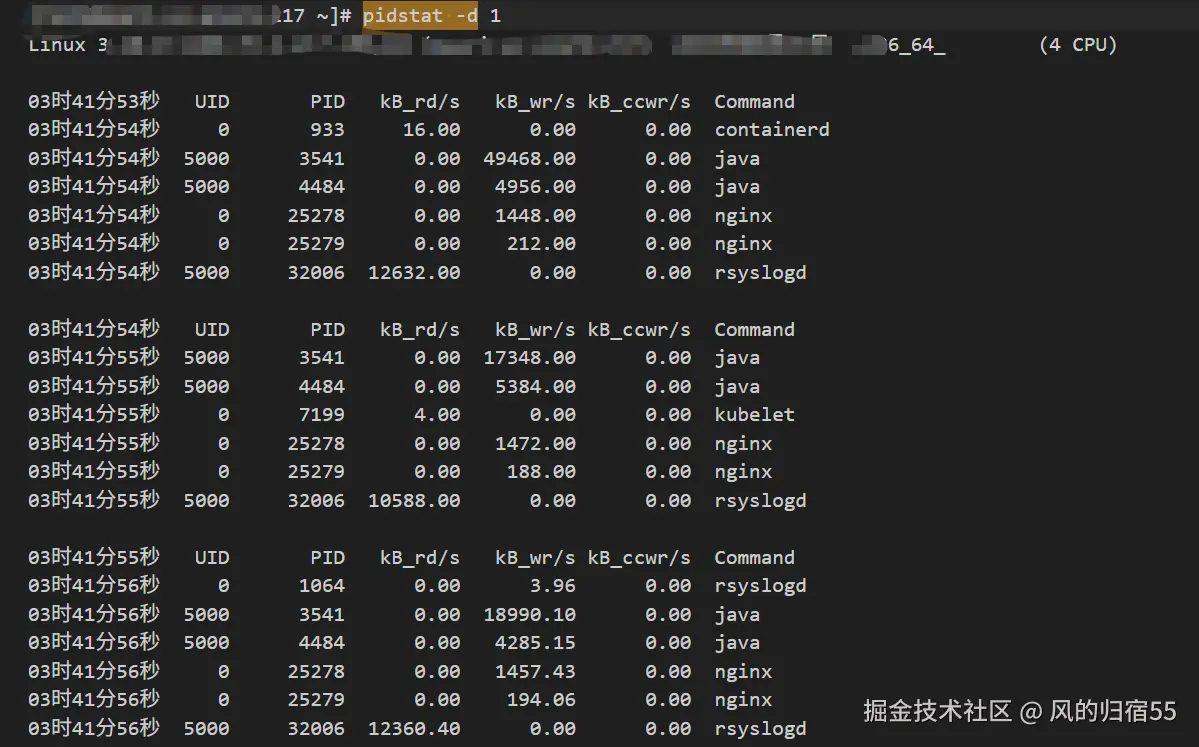

分析出机器上有磁盘I/O瓶颈后，进入机器通过pidstat -d 1 查看进程的读写情况。发现有问题的java实例的写入非常高，看来机器节点的写吞吐量增高就是这个服务导致的。因此，结合监控数据可以大致知道，是因为这个服务的写入速度突然异常增高导致的后续一切异常。 后续通过strace和lsof找到对应的文件后，发现是因为一个代码逻辑导致异常打印了很多日志，因此引起了这个问题，处理后问题修复。
