概述
- OSI模型（理论派，主要用于教学）
国际标准化组织制定的用于实现计算机/通讯系统间互联的标准体系，将计算机网络划分为 7 个层级，每个层级负责特定的功能（每个层级都有构建在其下方层级之上，并为上方层级提供服务）
- TCP/IP模型（实践派，全球 99% 的网络依赖此模型）
由美国国防部（DARPA）的 ARPANET 项目逐渐发展而来，基于已有的 TCP/IP 协议反向归纳出4 层结构，追求高效实用

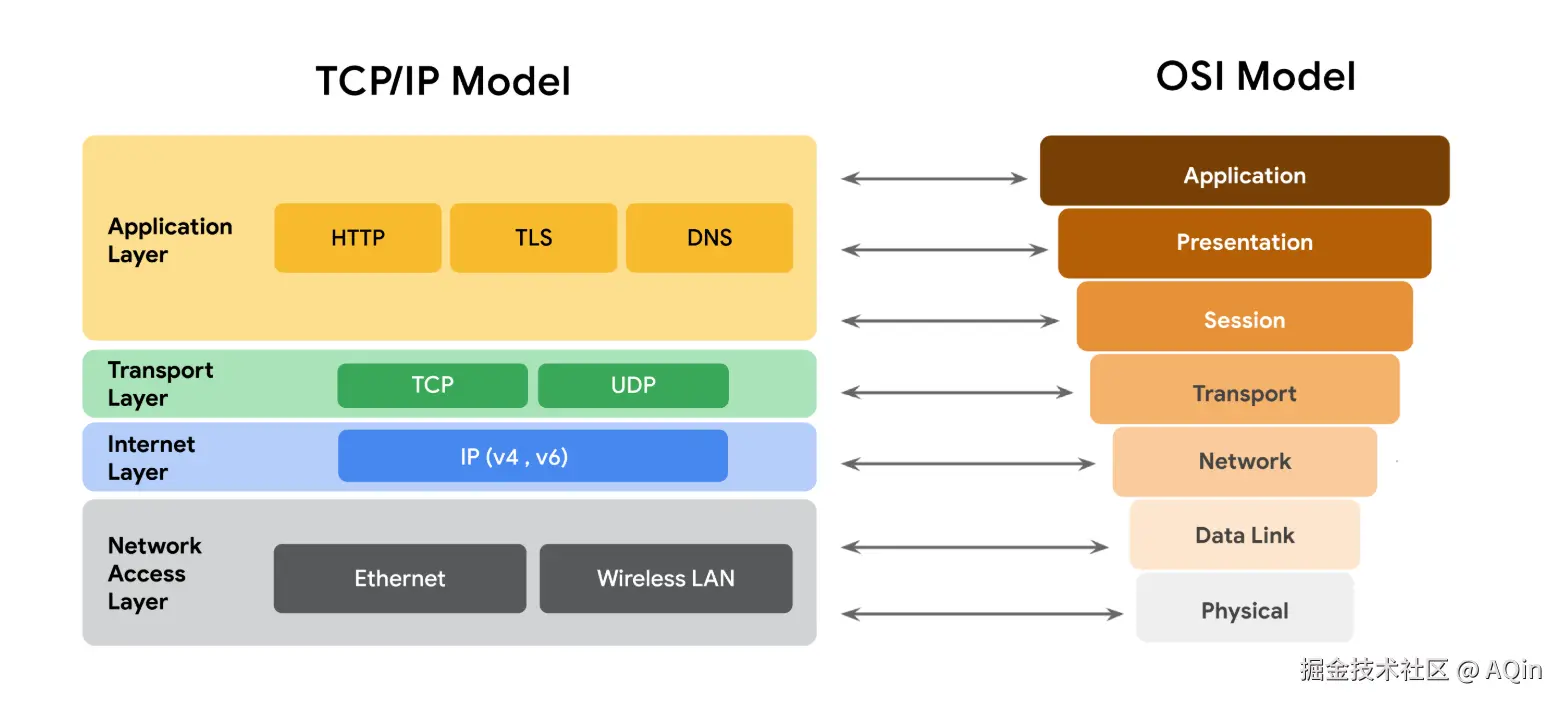

OSI模型 🆚 TCP/IP模型的层级划分
图片来源（感谢作者分享）：github.com/chojatkasha…
各层级的功能
| TCP/IP模型（4层） | 对应OSI层（7层） | 核心职责 | 典型协议 |
|---|---|---|---|
| 应用层 | 应用层 + 表示层 + 会话层 | 用户交互、数据加密、会话管理 | HTTP, FTP, SMTP, DNS |
| 传输层 | 传输层 | 端到端可靠性控制（TCP）或高效传输（UDP） | TCP, UDP |
| 网络层（互联网层） | 网络层 | 路由寻址、跨网络传输 | IP, ICMP, ARP |
| 网络接口层 | 数据链路层 + 物理层 | 物理传输、帧封装、MAC寻址 | 以太网, Wi-Fi |
OSI模型 🆚 TCP/IP模型
-
应用层合并：TCP/IP将OSI的会话层（管理连接）、表示层（数据加密/压缩）、应用层（用户接口）合并为一层。例如，HTTP协议同时处理数据格式（本属表示层）和会话建立（本属会话层）。
-
底层合并：TCP/IP的网络接口层统一处理物理介质（如网线）和数据帧封装（如MAC地址），而OSI拆分为物理层和数据链路层
这是一个例子🌰
接下来我们用一个收件地址（上海市青浦区华徐公路77号状元小区 张3（收））详细地说明数据从发送到接收的全过程～～
先来看一个网络通信环节和对应的物流派送环节对照表
| 网络通信环节 | 物流派送环节 | 技术实现 |
|---|---|---|
| 应用层：生成数据 | 用户填写快递单（商品信息） | 应用程序（如浏览器）生成HTTP请求，包含目标服务器域名（如www.example.com） |
| 传输层：建立连接 | 选择快递服务（普通/加急） | TCP协议添加端口号（如80）、序列号；UDP协议直接发出（无确认） |
| 网络层：跨网段路由 | 快递跨城运输（收件地址导航） | IP协议封装源/目的IP（如192.168.1.10→142.250.189.206），路由器逐跳转发 |
| 链路层：本地投递 | 最后一公里配送（门牌号匹配） | 交换机根据MAC地址（如AA:BB:CC:DD:EE:FF）在局域网内精准投递 |
| ARP协议：地址查询 | 快递员查导航找小区入口 | 通过ARP广播将目标IP解析为MAC地址（如192.168.1.1→AA:BB:CC:DD:EE:FF） |
我们来捋下完整流程：
-
应用层：用户下单（数据生成）
- 物流派送：用户填写快递单，注明商品内容（数据内容）和收件地址（上海市青浦区华徐公路77号状元小区 张3）
- 网络实现：浏览器输入网址（如
www.example.com），生成HTTP请求数据包，DNS解析将域名转为目标IP（如142.250.189.206）
-
传输层：选择快递服务（端到端控制）
- 物流派送：选择顺丰加急（TCP）或普通平邮（UDP），顺丰要求签收回执（确认机制），丢件补发；平邮直接投递无跟踪
- 网络实现：TCP协议通过三次握手建立连接（类似确认发货流程），添加源端口（随机）和目的端口（如80），并分割数据为可管理片段，UDP则直接发出无连接
-
网络层：跨城运输（IP路由寻址）
-
物流派送：
- 起点：您的地址（源IP：
192.168.1.10）→ 中转站1（路由器MAC_1）→ 中转站2（路由器MAC_2）→ 终点：上海市青浦区（目标IP：142.250.189.206）。 - 每个中转站仅修改“下一站MAC地址”，收件地址（IP）始终不变。
- 起点：您的地址（源IP：
-
网络实现：
- 路由器根据目标IP查询路由表，决定下一跳（如家庭路由器→运营商网关→跨省骨干网）。
- TTL（生存时间）每经过一个路由器减1，超时则丢弃数据包（防止无限转发）。
-
-
链路层：最后一公里配送（MAC地址投递）
-
物流派送：
- 包裹抵达上海青浦区分拣中心（目标子网路由器），快递员根据“状元小区77号”（目标MAC）匹配门牌号
- 若地址模糊，快递员需查小区地图（ARP协议）确认具体位置
-
网络实现：
- 路由器通过ARP广播询问：
142.250.189.206的MAC地址是多少？ - 目标服务器回复MAC地址（如
AA:BB:CC:DD:EE:FF），交换机据此精准投递
- 路由器通过ARP广播询问：
-
ARP协议：地址查询系统（类似动态导航）
物流派送：快递员使用电子地图APP，输入“状元小区77号”实时获取路线（IP→MAC的动态映射）。
网络实现：
- 设备本地维护ARP缓存表（类似地图缓存），过期后重新广播查询。
- 交换机隔离广播域，避免全网干扰（类似分区配送避免串区）
异常处理机制对比
| 故障类型 | 物流派送应对方式 | 网络协议机制 |
|---|---|---|
| 丢包（丢件） | 快递公司补发商品 | TCP超时重传（自动补发丢失数据段） |
| 数据损坏（包裹破损） | 收件人拒收，要求重发 | 链路层CRC校验错误丢弃，触发重传 |
| 路由错误（送错城市） | 分拣中心修正路线 | ICMP协议发送错误通知（如ping检测路径） |
