1.Android 内存泄露实战之自定义view 揭秘LeakCanary+MAT+Profile全链路深度解剖自定义View泄漏

Android 内存泄露实战 Profile,Leakcanary ,MAT

本文有2个例子, 通过3大工具分析，深入挖掘GC root,泄露的链路

1). 线程导致的内存泄漏

2). 自定义view导致的内存泄露 (前段时间自定义view系列)

1.案例：线程导致的内存泄漏

/**
 * 演示非静态内部类导致内存泄漏的Activity示例
 * 关键问题：MyThread作为非静态内部类隐式持有外部Activity的引用
 */
public class LeakThreadActivity extends Activity {
    // 模拟Activity中占用内存的对象
    private List<String> list = new ArrayList<String>();

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        // 模拟Activity中占用内存的操作
        // 这里添加大量数据到list，使内存占用更明显（便于检测泄漏）
        for(int i=0; i<10000;i++){
            list.add("Memory Leak!");  // 添加测试数据
            Log.d("LeakThreadActivity","Adding item "+i);
        }

        // 开启线程 - 这里会导致内存泄漏！
        new MyThread().start();  // 启动后会持有Activity引用1分钟
    }

    /**
     * 错误示例：非静态内部类线程
     * 问题：
     * 1. 非静态内部类默认持有外部类的隐式引用(this$0)
     * 2. 当Activity销毁时，线程仍在运行(睡眠1分钟)
     * 3. 导致Activity实例无法被GC回收
     */
    public class MyThread extends Thread {
        @Override
        public void run() {
            super.run();

            // 模拟耗时操作（网络请求/文件IO等）
            try {
                Log.d("LeakThreadActivity","Thread sleep start");
                Thread.sleep(1 * 60 * 1000); // 睡眠1分钟（模拟长耗时任务）
                Log.d("LeakThreadActivity","Thread sleep end");
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
        }
    }

    @Override
    protected void onDestroy() {
        super.onDestroy();
        Log.d("LeakThreadActivity","onDestroy");
        // 注意：这里没有中断线程，导致线程继续持有Activity引用
        // 正确做法：应该在这里中断线程（但更好的方案是改用静态内部类）
    }
}

2.泄漏的原因：

public class MyThread extends Thread {  // 非静态内部类
    @Override
    public void run() {
        Thread.sleep(60 * 1000);  // 长耗时任务
    }
}

内存泄露的原因：非静态内部类默认持有外部类的隐式引用(this$0) 关键问题：

隐式持有外部引用：非静态内部类默认持有外部类 LeakThreadActivity.this 的强引用
生命周期不一致：线程存活时间（60秒） > Activity 生命周期（退出即销毁）
未中断线程：onDestroy() 中未终止线程，导致线程持续持有 Activity 引用

2. leakcanary分析内存泄露

2.1 leakcarnay的使用

debugImplementation 'com.squareup.leakcanary:leakcanary-android:2.12' // 使用最新版本

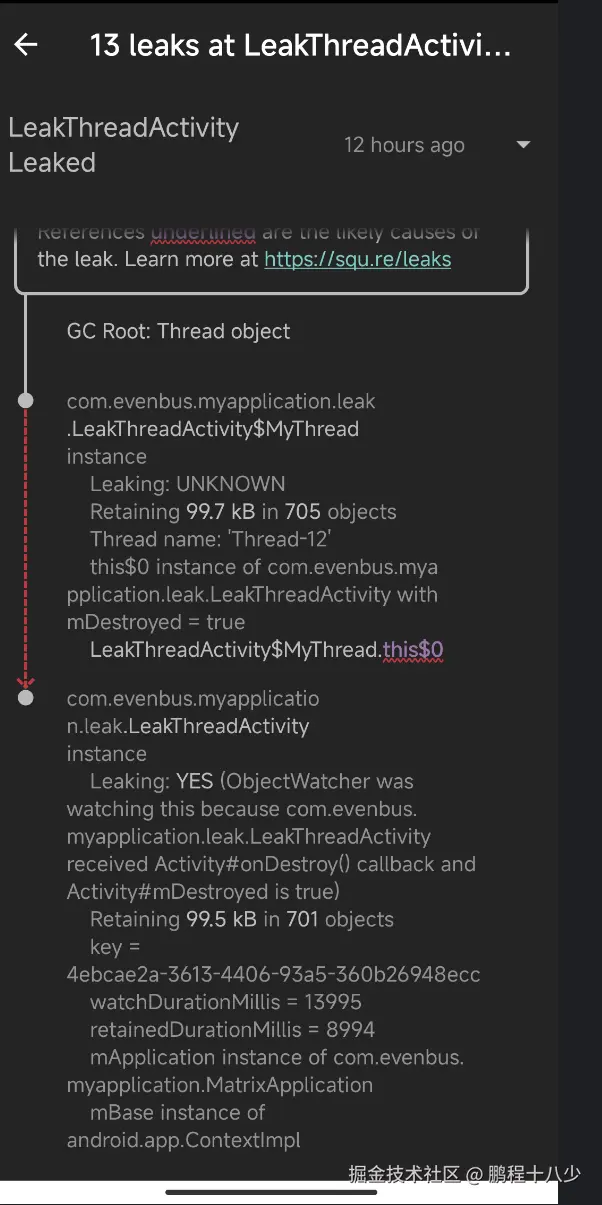

2.2 leakcanary生成的报告

┬───
│ GC Root: Thread object (执行中的线程)
│
├─ com.example.LeakThreadActivity$MyThread instance
│    Leaking: UNKNOWN
│    ↓ MyThread.this$0
│              ~~~~~~
╰→ com.example.LeakThreadActivity instance
     Leaking: YES (ObjectWatcher detected)

GC Root：运行中的线程对象（Java 线程规则）,GC Root对象是运行中的MyThread线程实例
泄漏对象：MyThread 持有隐式引用 this$0（指向外部 Activity）

2.3 leakcanary生成的hprof文件路径：

/storage/emulated/0/Download/leakcanary-com.evenbus.myapplication/2025-05-09_22-04-32_302.hprof

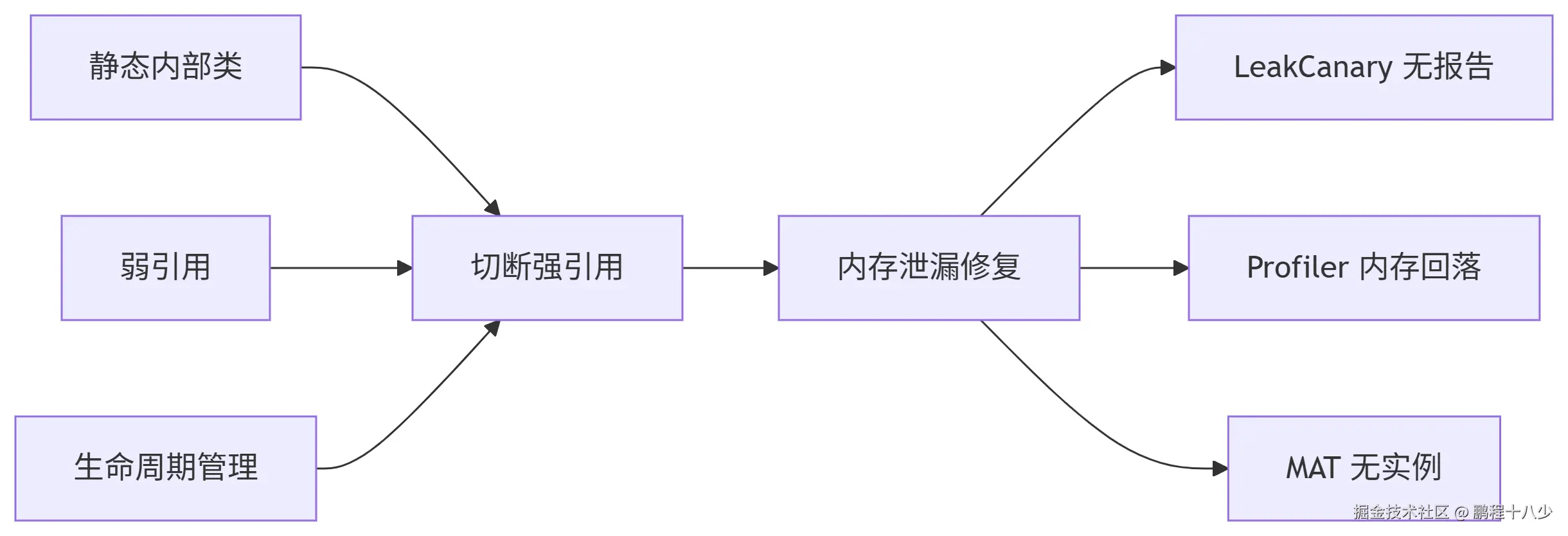

3. 修复方案

静态内部类 + 弱引用

静态内部类 + 弱引用能解决内存泄漏问题，是因为它切断了非必要的强引用链

private static class SafeThread extends Thread {
    private final WeakReference<LeakThreadActivity> activityRef;

    SafeThread(LeakThreadActivity activity) {
        this.activityRef = new WeakReference<>(activity);
    }

    @Override
    public void run() {
        try {
            Thread.sleep(60 * 1000);
            LeakThreadActivity activity = activityRef.get();
            if (activity != null) {
                // 使用 activity 更新 UI
            }
        } catch (InterruptedException e) {
            // 处理中断
        }
    }
}

// 启动线程
new SafeThread(this).start();

4.profile分析内存泄露的路径

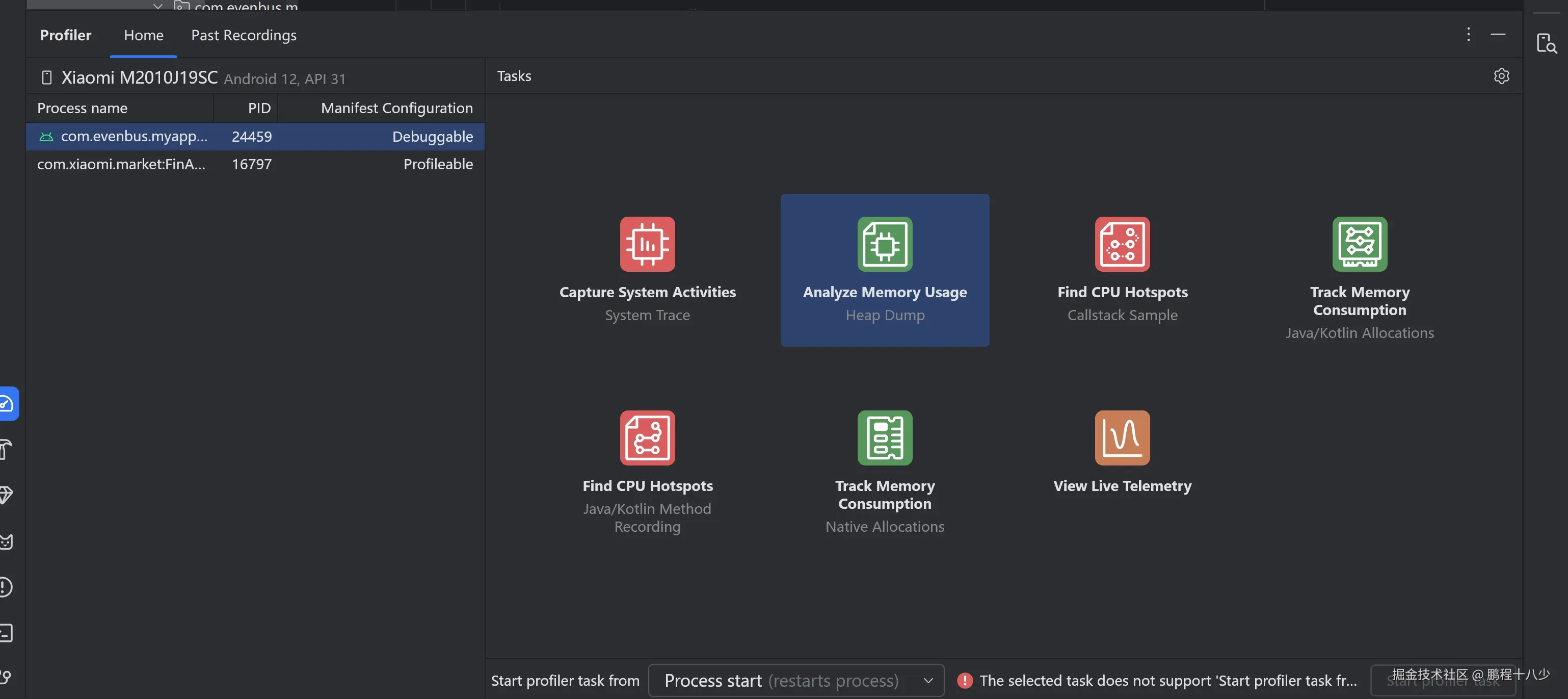

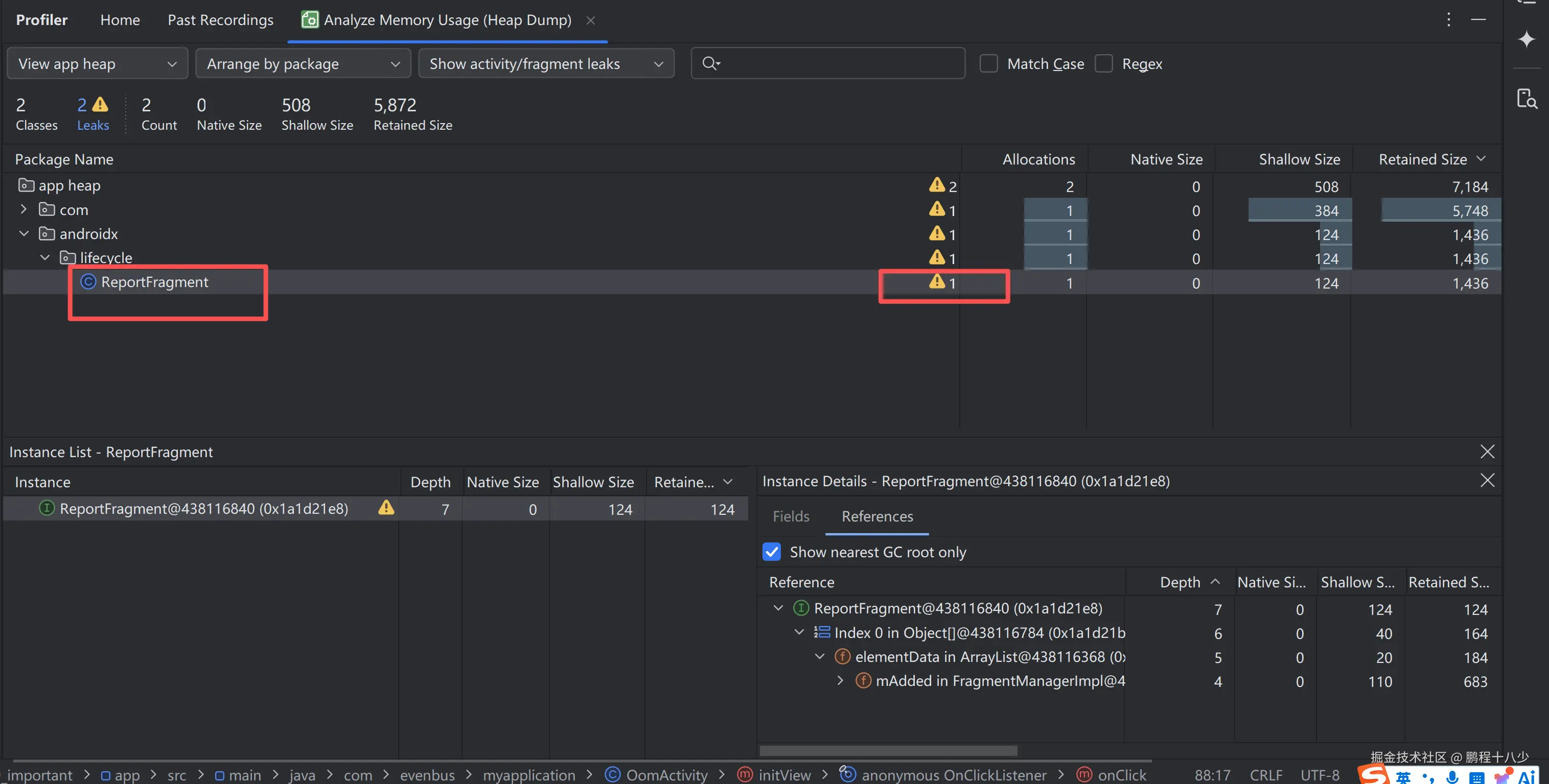

4.1 选择heap Dump

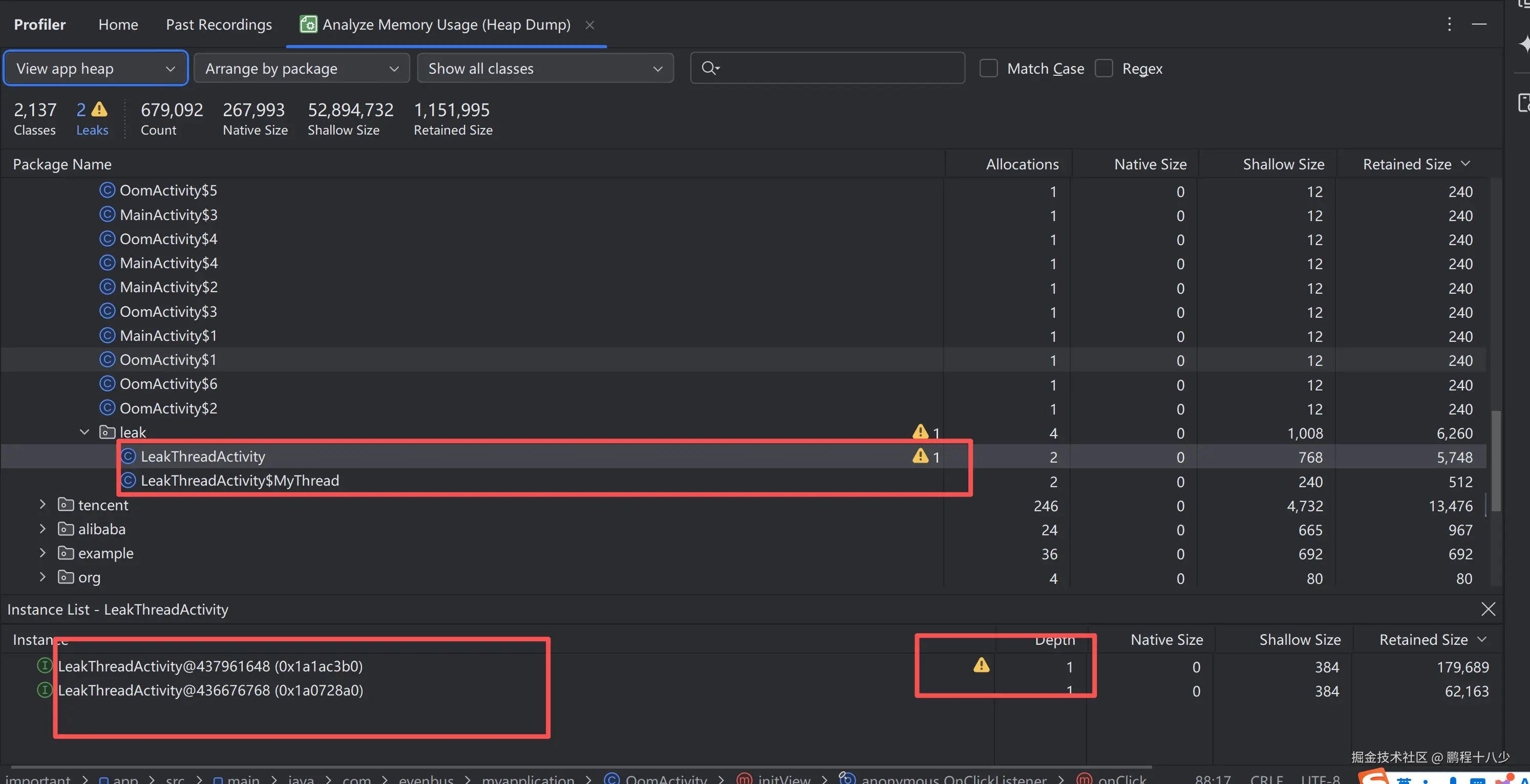

4.2 会看到leaks有3个地方内存泄露，有3个LeakThreadActivity的实例，说明内存泄露了！(多个实例)

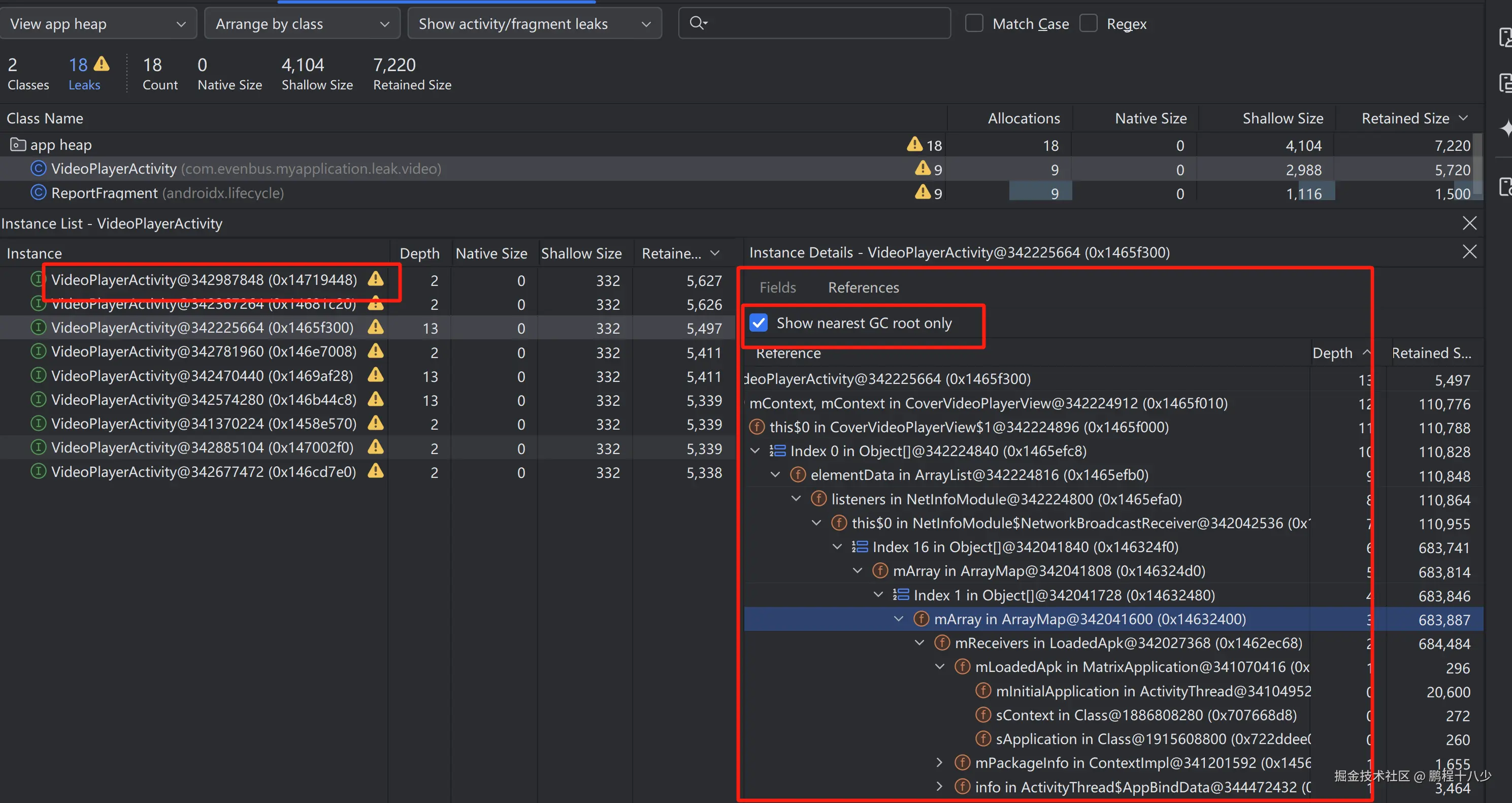

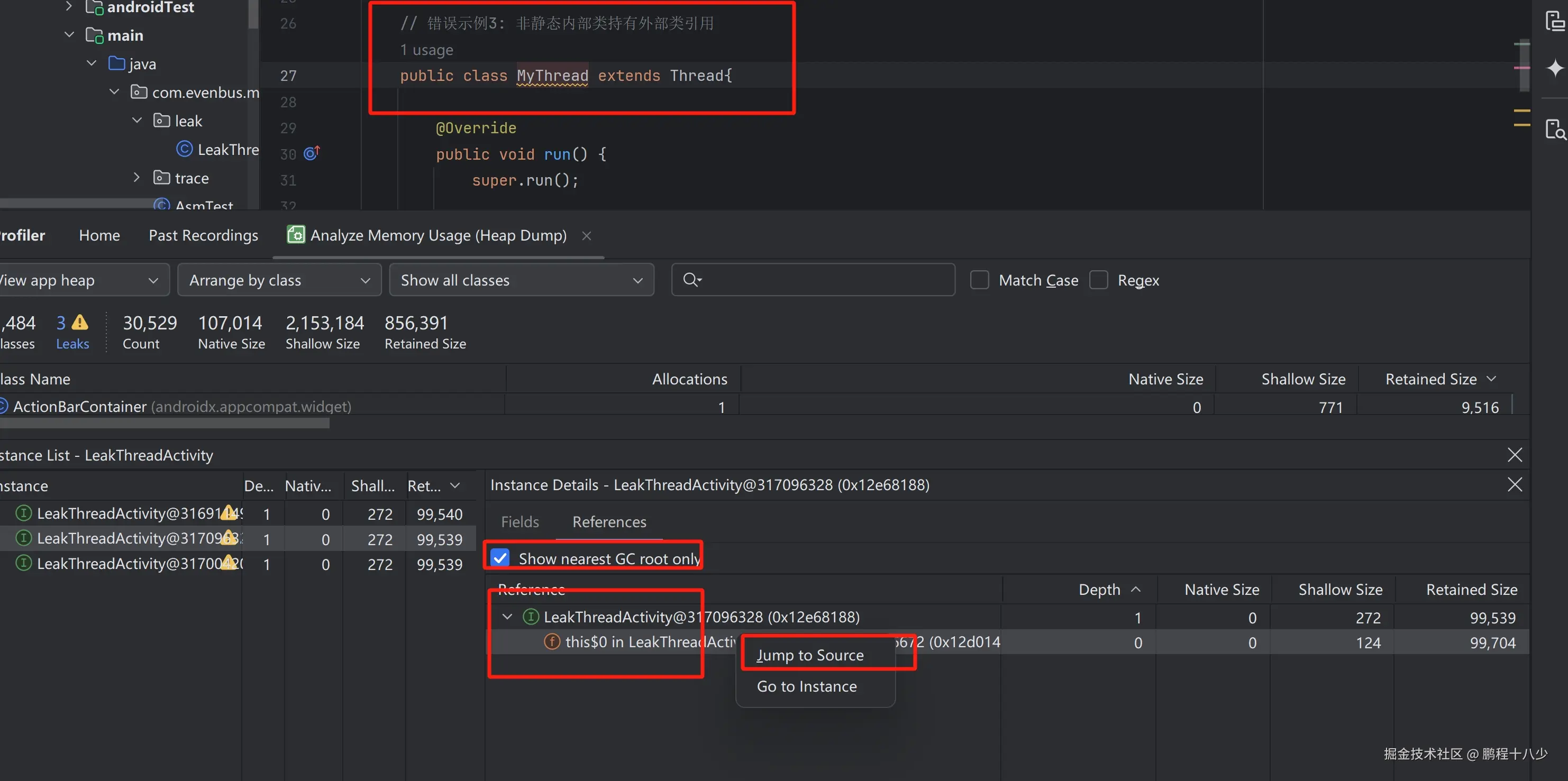

4.3 点击Reference,然后Reference Tree，选择show nearest GC root only!

4.4 再点击Jump to Source 可以查看代码

5.MAT分析内存泄露

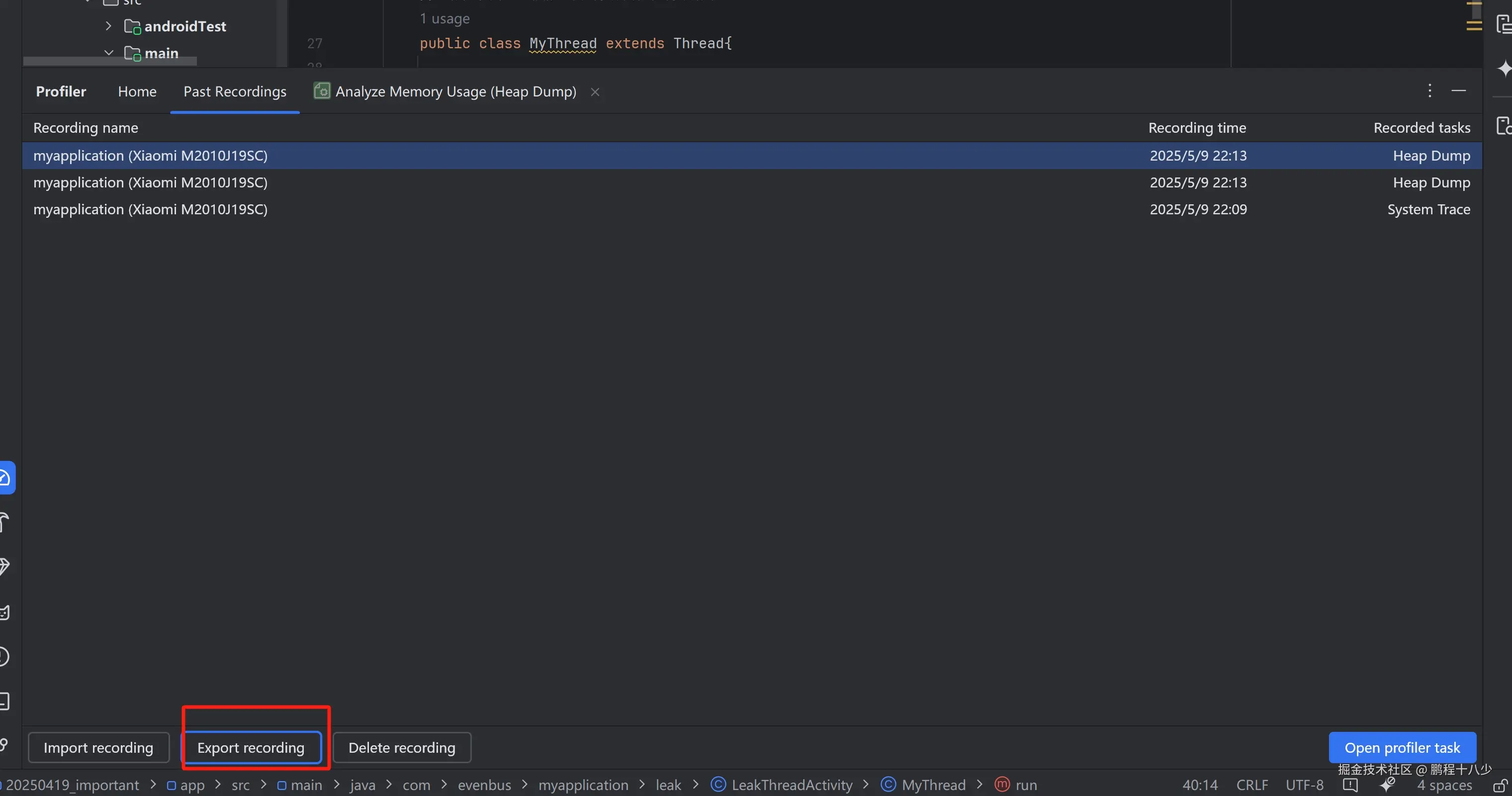

5.1 导出profile抓取的文件.

5.2 转换hprof

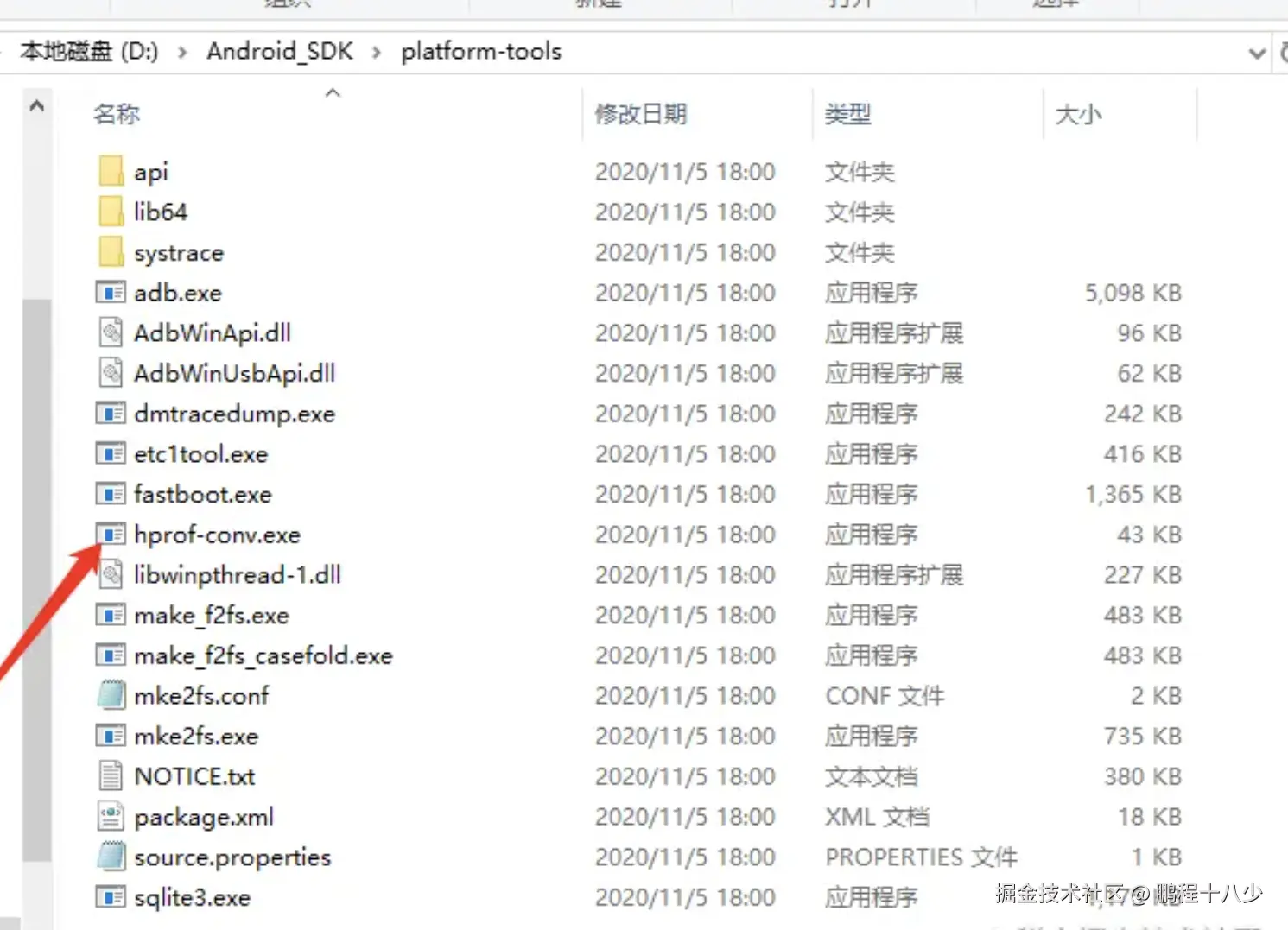

工具路径：/platform-tools/hprof-conv

adb 没有配置环境变量: 需要用“”

C:\Users\pengc>"F:\Sdk\platform-tools\hprof-conv.exe" C:\Users\pengc\Desktop\memory-20250509T222810.hprof output.

MAT的安装：需要jdk17

C:\Users\pengc.jdks\ms-17.0.14\bin

C:\Users\pengc.jdks\corretto-1.8.0_442

打开一个视图，就想打开一个网页一样，可以打开多个不同视图页面！

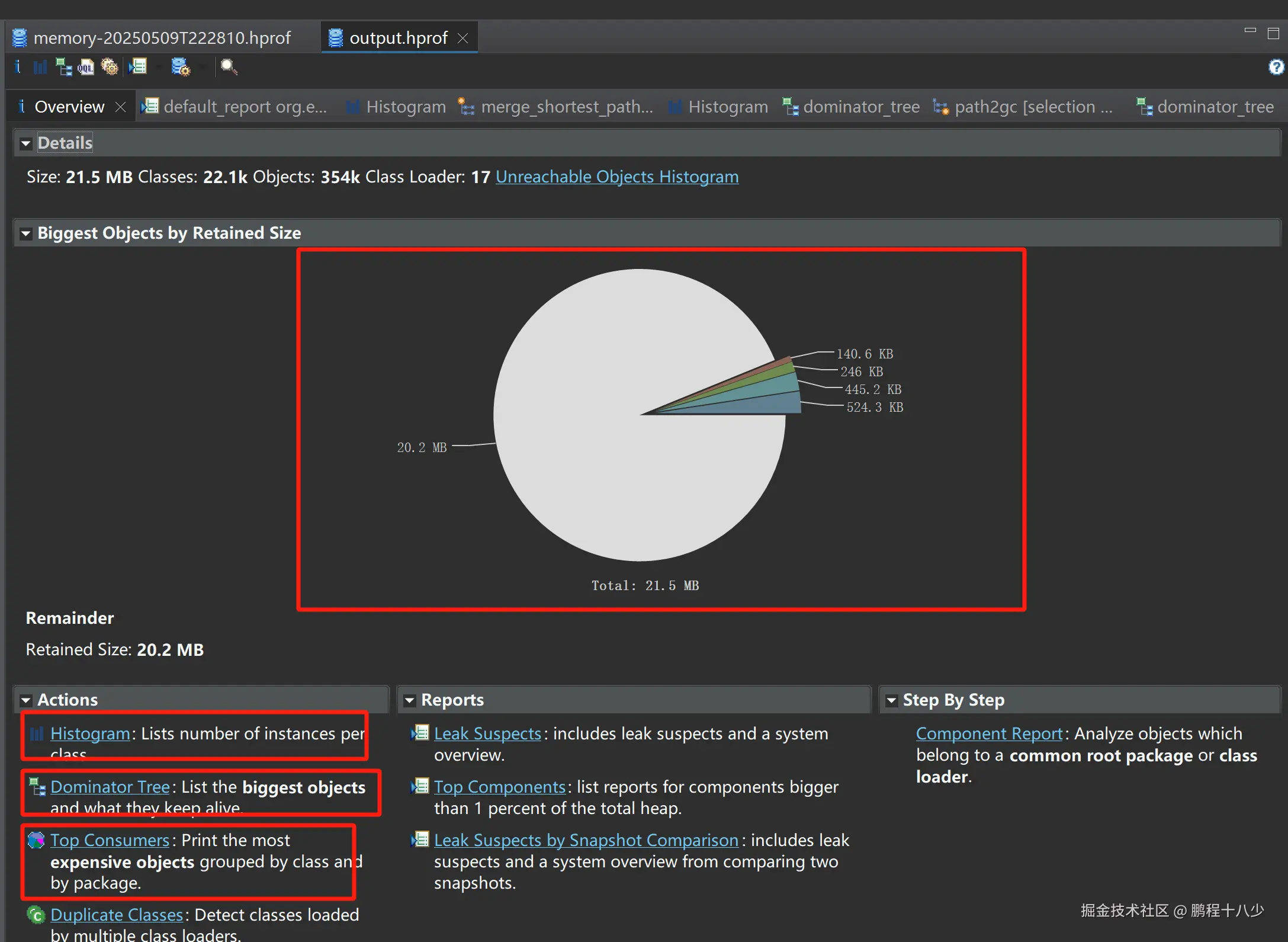

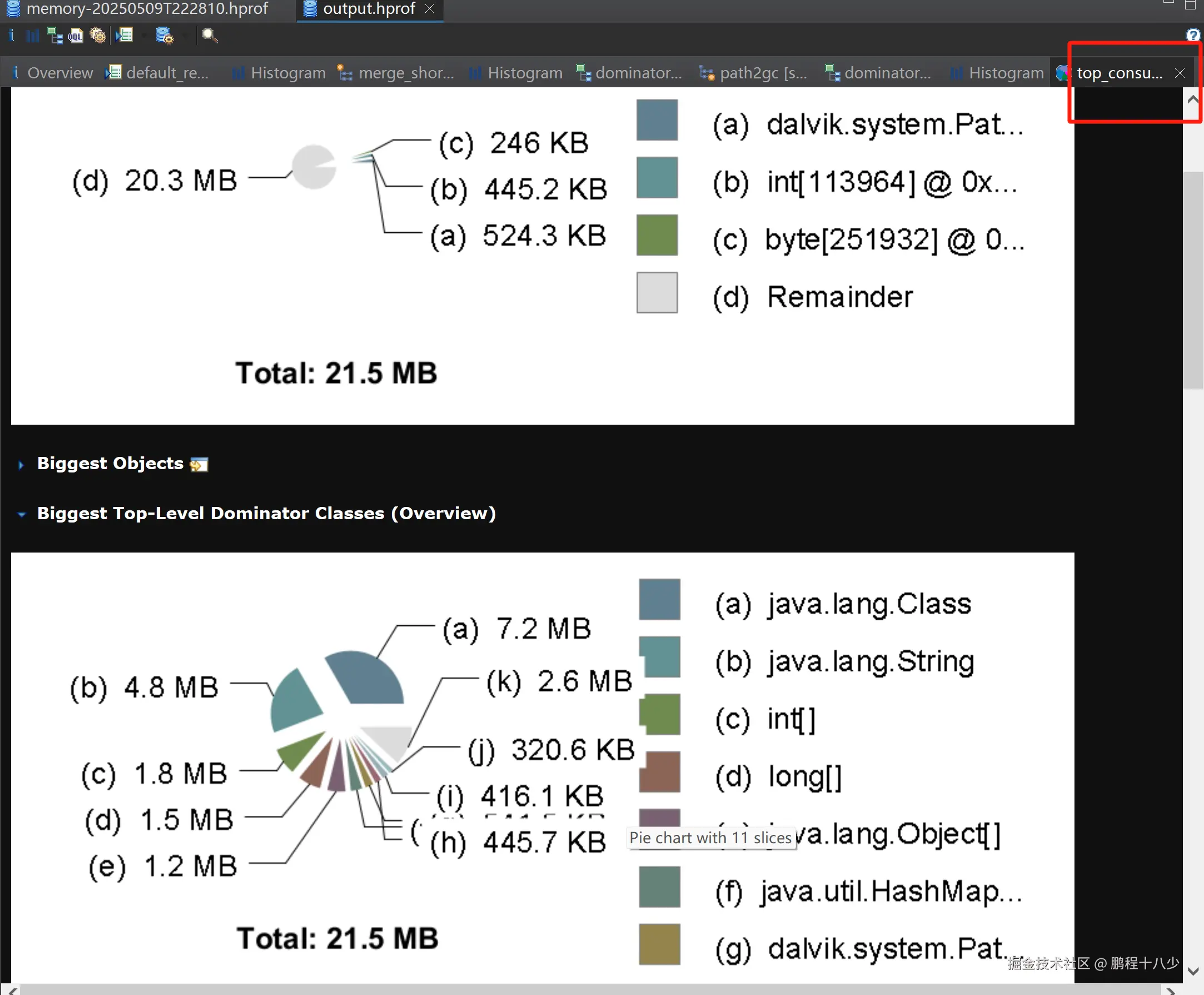

Top Consumers：首页

以图形的形式展示内存，根据类名和包名列出开销最大的对象

我们看到下面有Histogram（直方图）他列举了每个对象的统计，Dominator Tree(支配树）提供了程序中最占内存的对象的排列，这两个是我在排查内存泄露的时候用的最多的

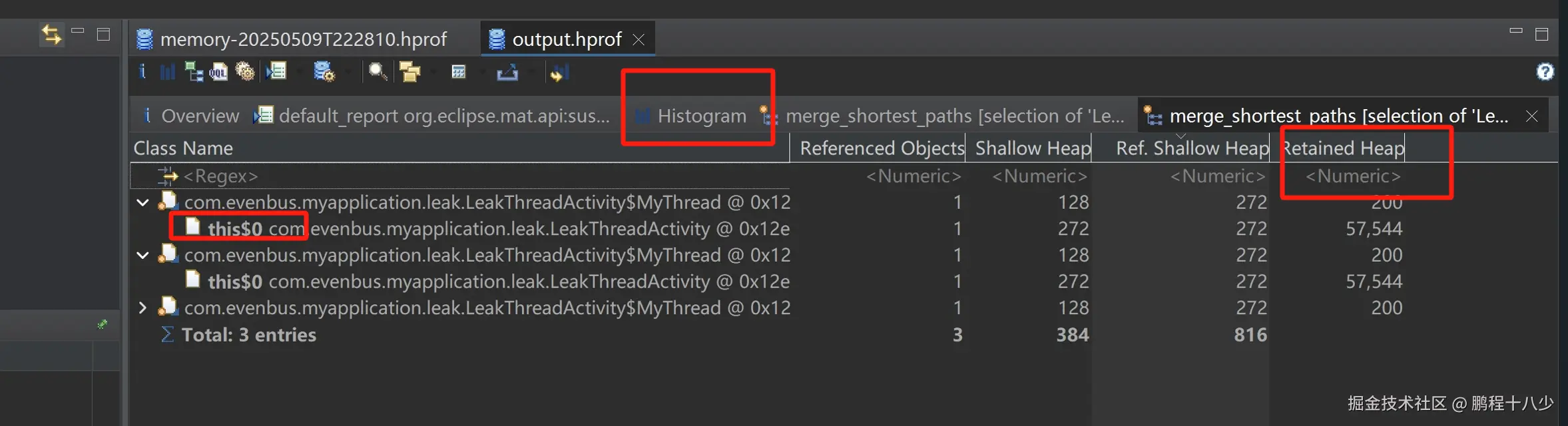

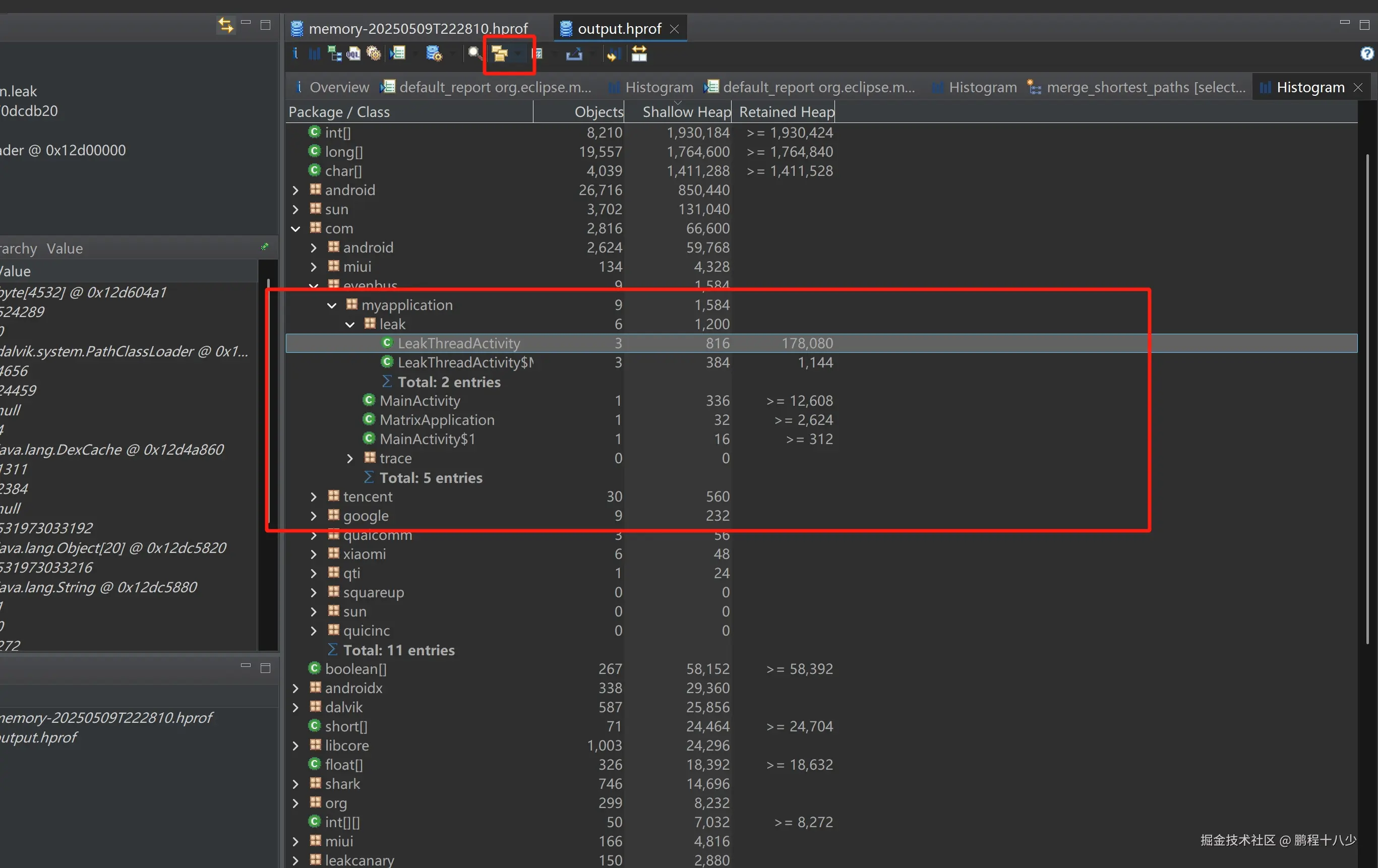

5.3 Histogram（直方图)

列出内存中的对象，对象的个数以及大小, Histogram是站在类的角度上去看，展示的是每个class对象的个数，大小等

步骤1： 我们可以通过正则表达式输入LeakActivity, 看到Histogram列出了与LeakActivity相关的类

在 Class Name 过滤框中输入你的 Activity 名称 (如 LeakThreadActivity)

步骤2：

查看对象数量 - 如果有多个实例则存在泄漏

步骤3：分析泄漏路径

右键点击泄漏的 Activity 实例

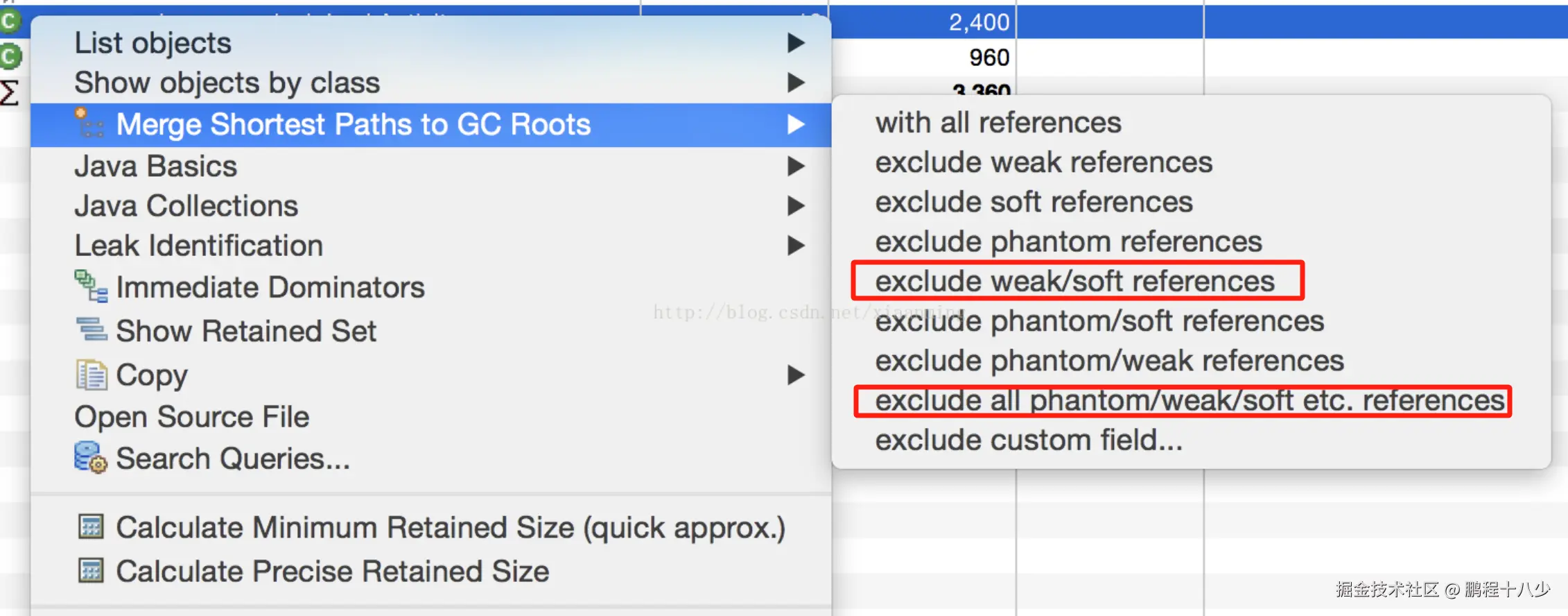

选择 →Merge Shortest Paths to GC Roots exclude weak/soft references

Merge Shortest Paths to GC Roots 可以查看一个对象到RC Roots是否存在引用链相连接,

(生成该对象到GC Roots最短路径)

在JAVA中是通过可达性（Reachability Analysis)来判断对象是否存活，这个算法的基本思想是通过一系列的称谓"GC Roots"的对象作为起始点，从这些节点开始向下搜索，搜索所走得路径称为引用链，当一个对象到GC Roots没有任何引用链相连则该对象被判定为可以被回收的对象，反之不能被回收，

我们可以选择 exclude all phantom/weak/soft etc.references(排查虚引用/弱引用/软引用等）因为被虚引用/弱引用/软引用的对象可以直接被GC给回收.

步骤4：计算对象保留大小

右键对象 → Retained Set → Calculate Retained Size 可以精确计算泄漏的内存量

Shallow Heap：对象自身占用的内存大小，不包括它引用的对象。如果是数组类型的对象，它的大小是数组元素的类型和数组长度决定。如果是非数组类型的对象，它的大小由其成员变量的数量和类型决定。

Retained Heap：一个对象的Retained Set所包含对象所占内存的总大小。换句话说，Retained Heap就是当前对象被GC后，从Heap上总共能释放掉的内存。

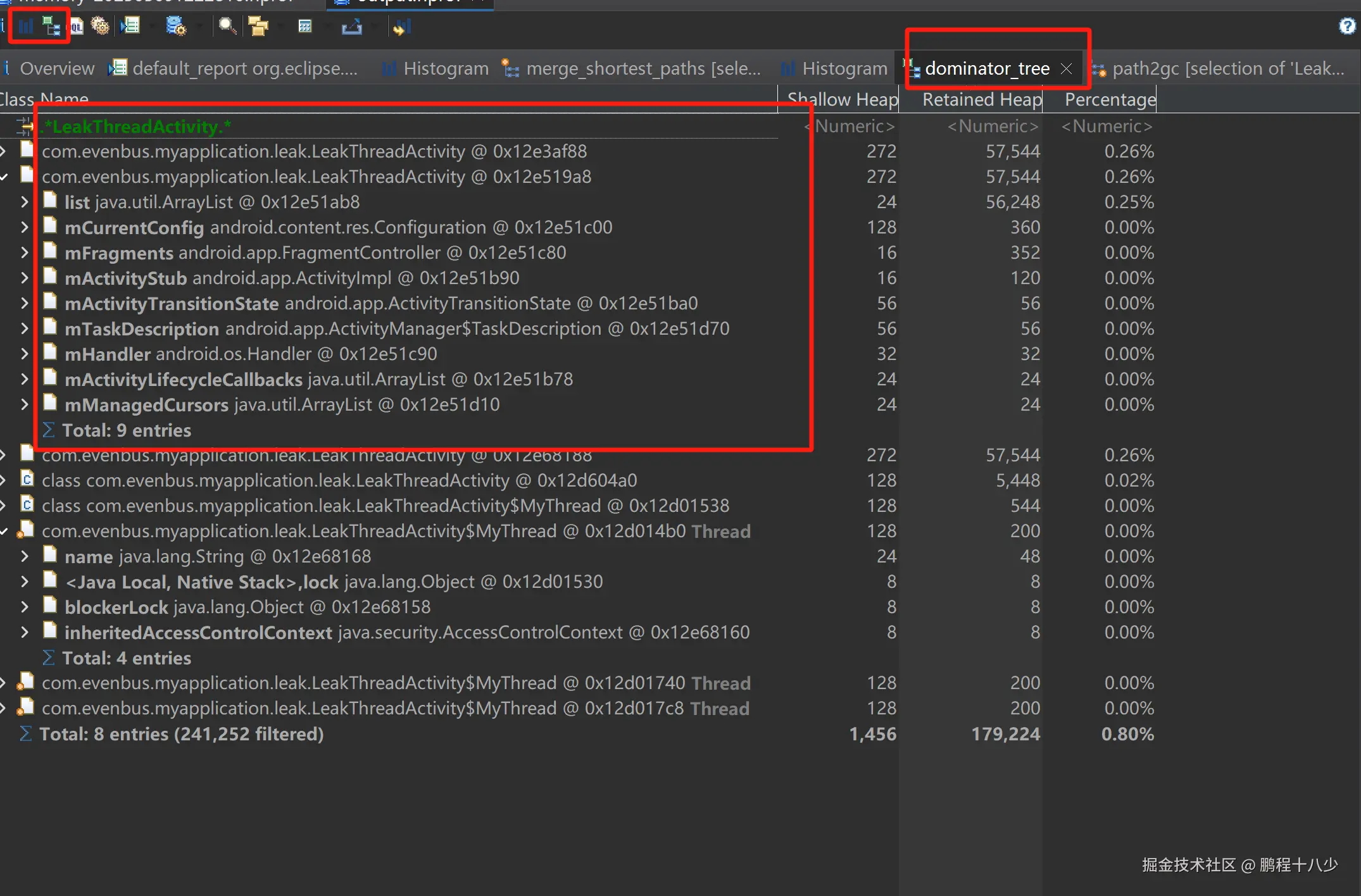

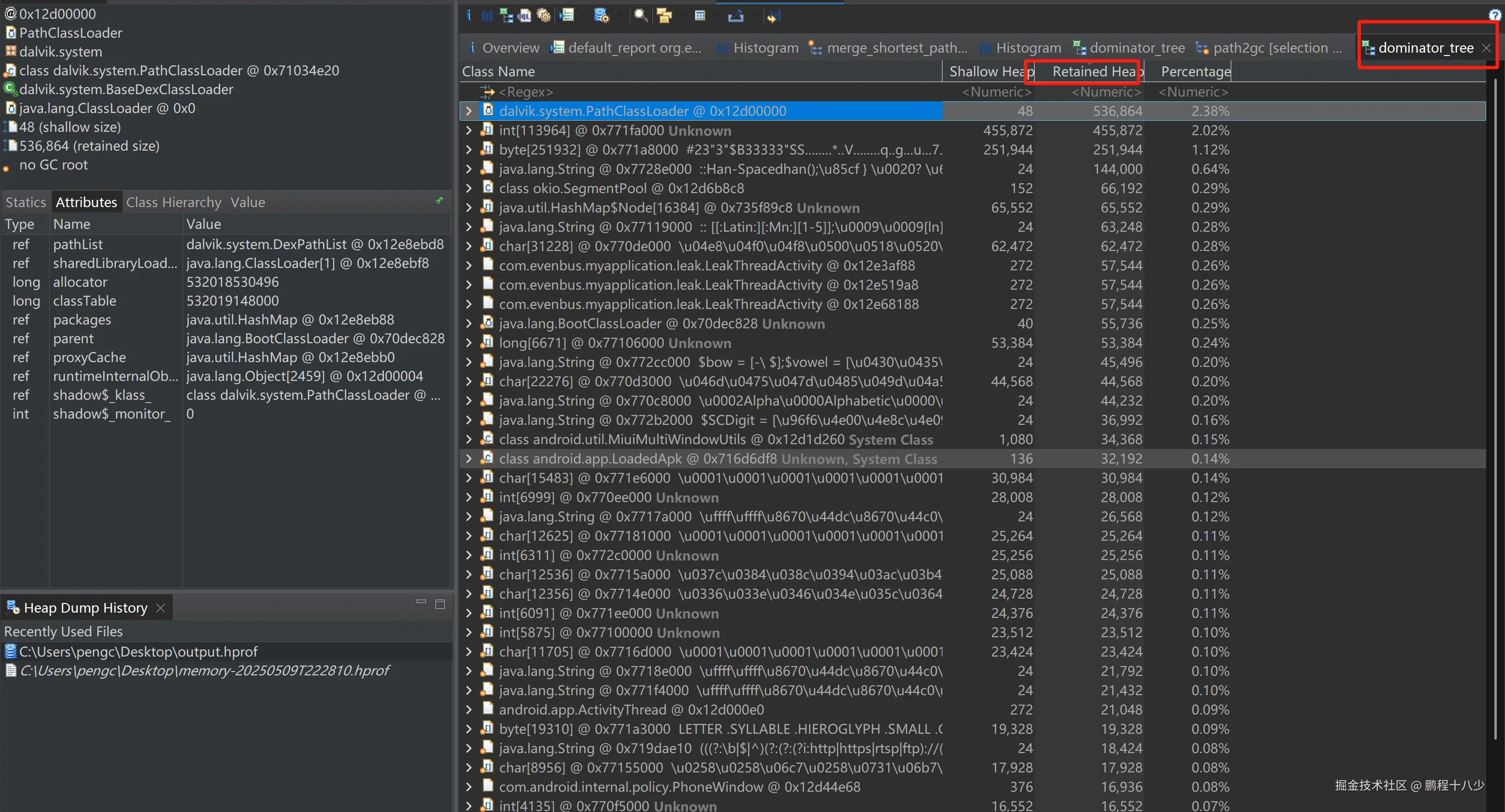

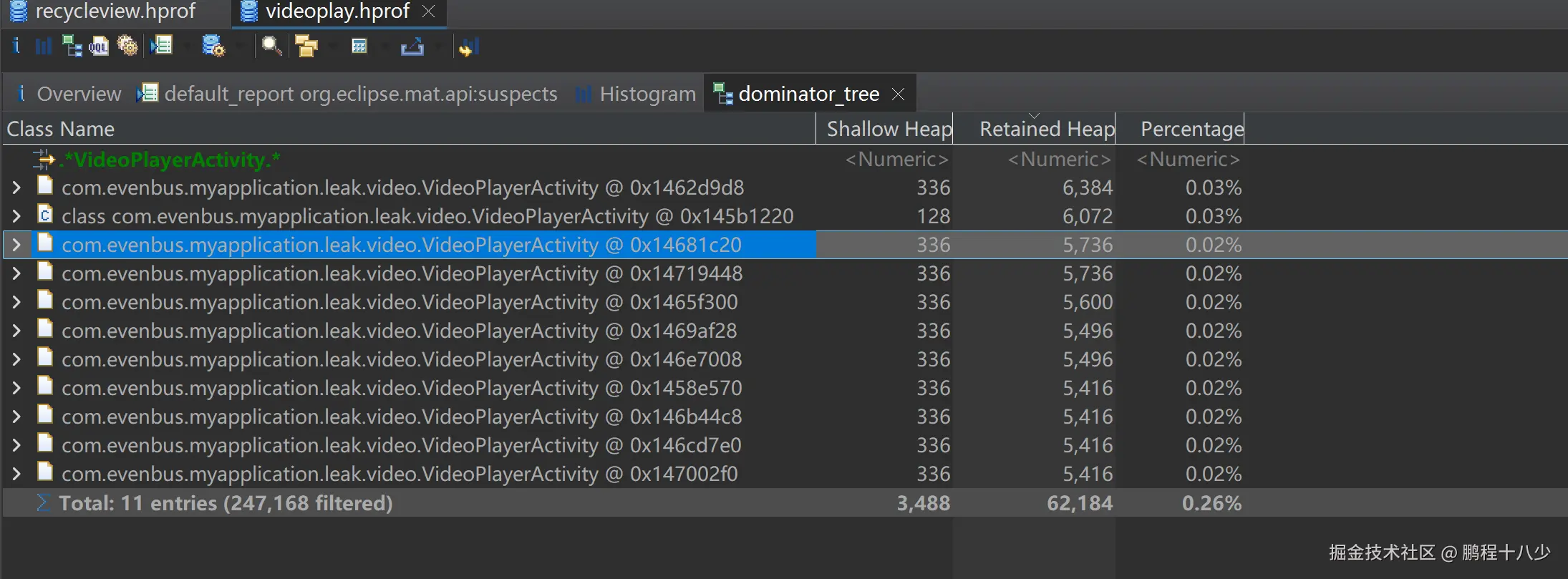

5.4 Dominator Tree（支配树）

Dominator tree是站在对象(实例)的角度上去看，可以更方便的看出其引用关系。

主要看是否存在异常的大内存对象

步骤同上面的直方图是一样的！

5.4.1 按包名过滤：在顶部搜索框输入你的应用包名（如 com.example）

泄漏时：会显示多个残留实例 - 发现 1 个实例（正常应为 0）

5.4.2 观察 Retained Heap 列：

显示该对象及其引用链占用的总内存

用MAT分析，只有一个实例的情况下，是否内存泄漏？是的

5.4.3 →Merge Shortest Paths to GC Roots exclude weak/soft references

在进行具体分析的时候MAT只是起了帮助你进行分析的工具的功能，OOM问题分析没有固定方法和准则。只能发挥你敏锐的洞察力，结合源代码，对内存中的对象进行分析从而找到代码中的BUG.

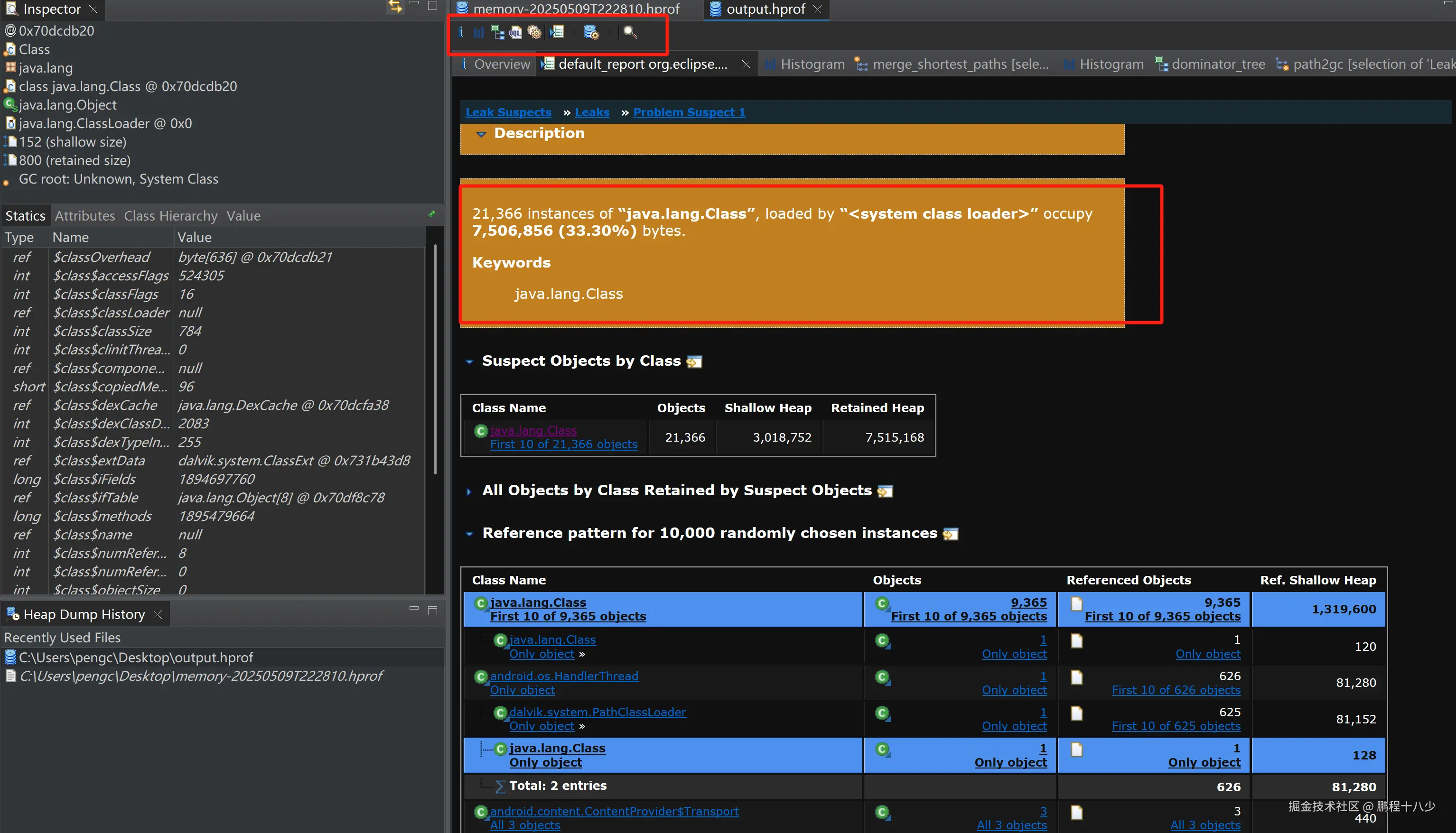

Leak Suspects：MAT自动检测的泄漏嫌疑点

这个是可疑的，不知道怎么用，和我实际的有区别！

关注"Problem Suspect 1"等部分

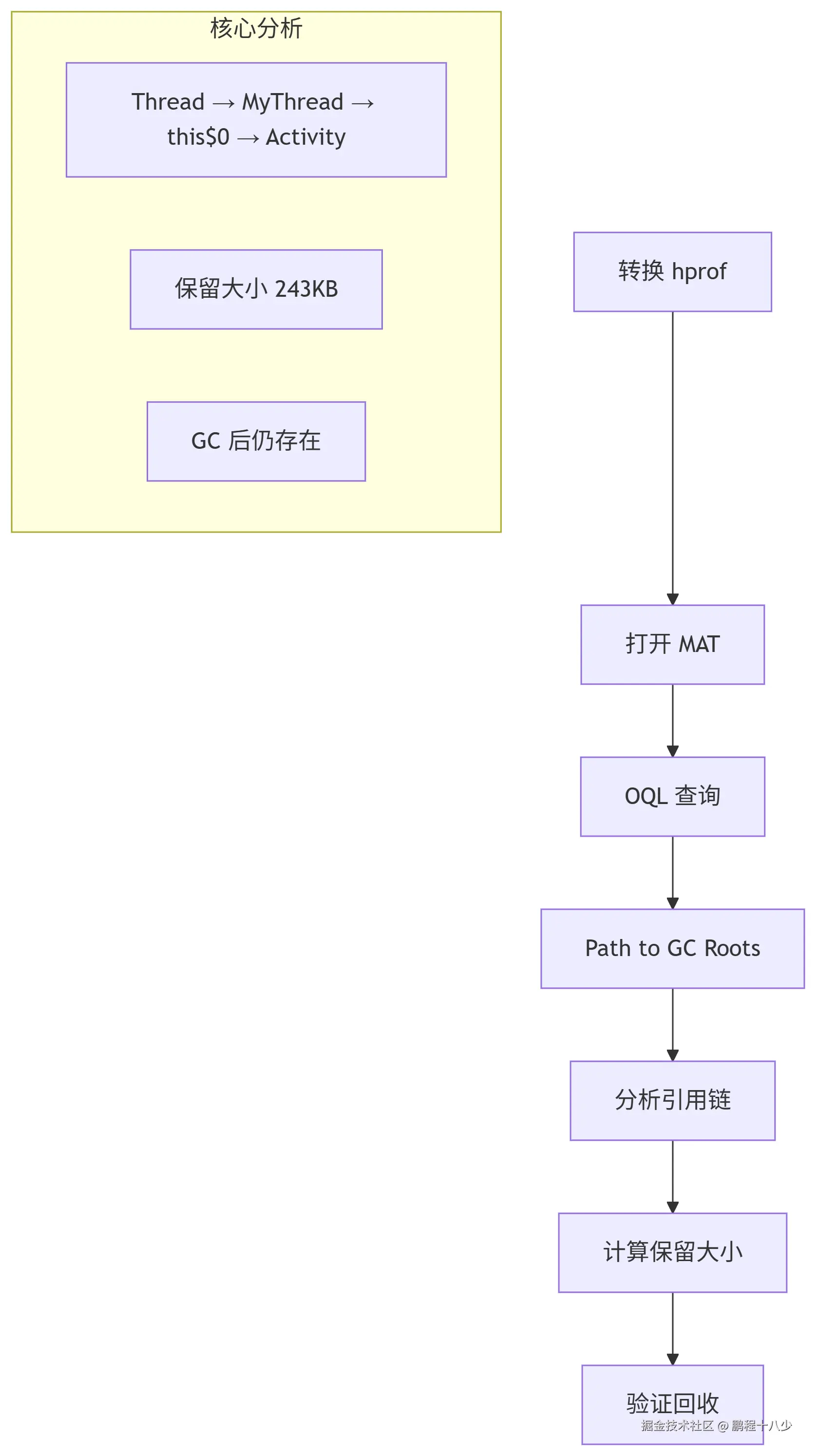

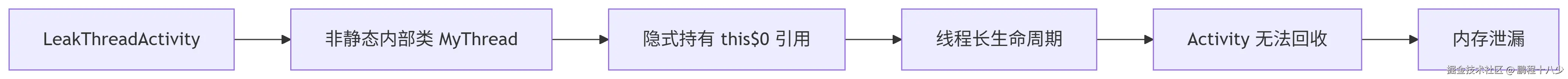

5.5 流程图

6.Histogram 对比功能(重点) 高级分析技巧

如果要进行对比，那么我们只需要点击这个就可以实现堆栈对比。对比两个文件，看看有没有内存泄漏。

如果是+,那么就是增加了多少，也就是有多少没有释放。如果是+0，那么就是没有增加，也就是都释放了。

MAT的使用：

可以分不同维度来查看对象的Dominator Tree视图，Group by class、Group by class loader、Group by package
和Histogram类似，时间久了，通过多次对比也可以把溢出对象找出来。

除了使用Merge Shortest Paths to GC Roots 我们还可以使用

List object - With outgoing References 显示选中对象持有那些对象

List object - With incoming References 显示选中对象被那些外部对象所持有

Show object by class - With outgoing References 显示选中对象持有哪些对象, 这些对象按类合并在一起排序

Show object by class - With incoming References 显示选中对象被哪些外部对象持有, 这些对象按类合并在一起排序

Debug Bitmap

如果经常使用MAT分析内存，就会发现Bitmap所占用的内存是非常大的，这个和其实际显示面积是有关系的。在2K屏幕上，一张Bitmap能达到20MB的大小。

所以要是MAT提供了一种方法，可以将存储Bitmap的byte数组导出来，使用第三方工具打开。这个大大提高了我们分析内存泄露的效率。

MAT 中的直方图中的objects列代表什么意思?

在 Eclipse Memory Analyzer Tool (MAT) 的直方图（Histogram）视图中，Objects 列表示内存中该类的实例数量

MAT的引用关系链是怎么看的！

可以看到，只有一个强引用在占用，是由于一个第三方库的用法导致的

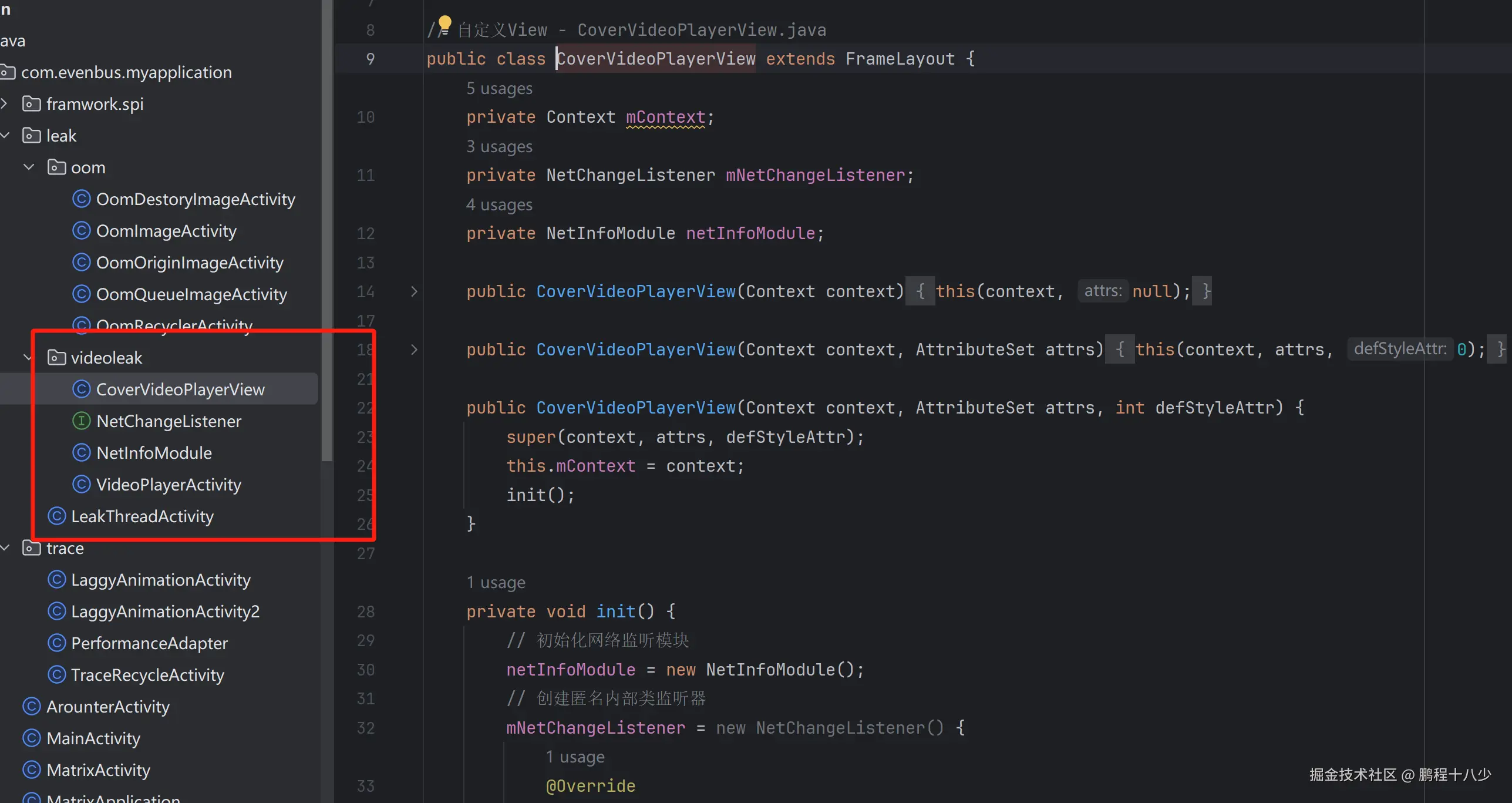

7. 案例二：为什么自定义view无法被回收

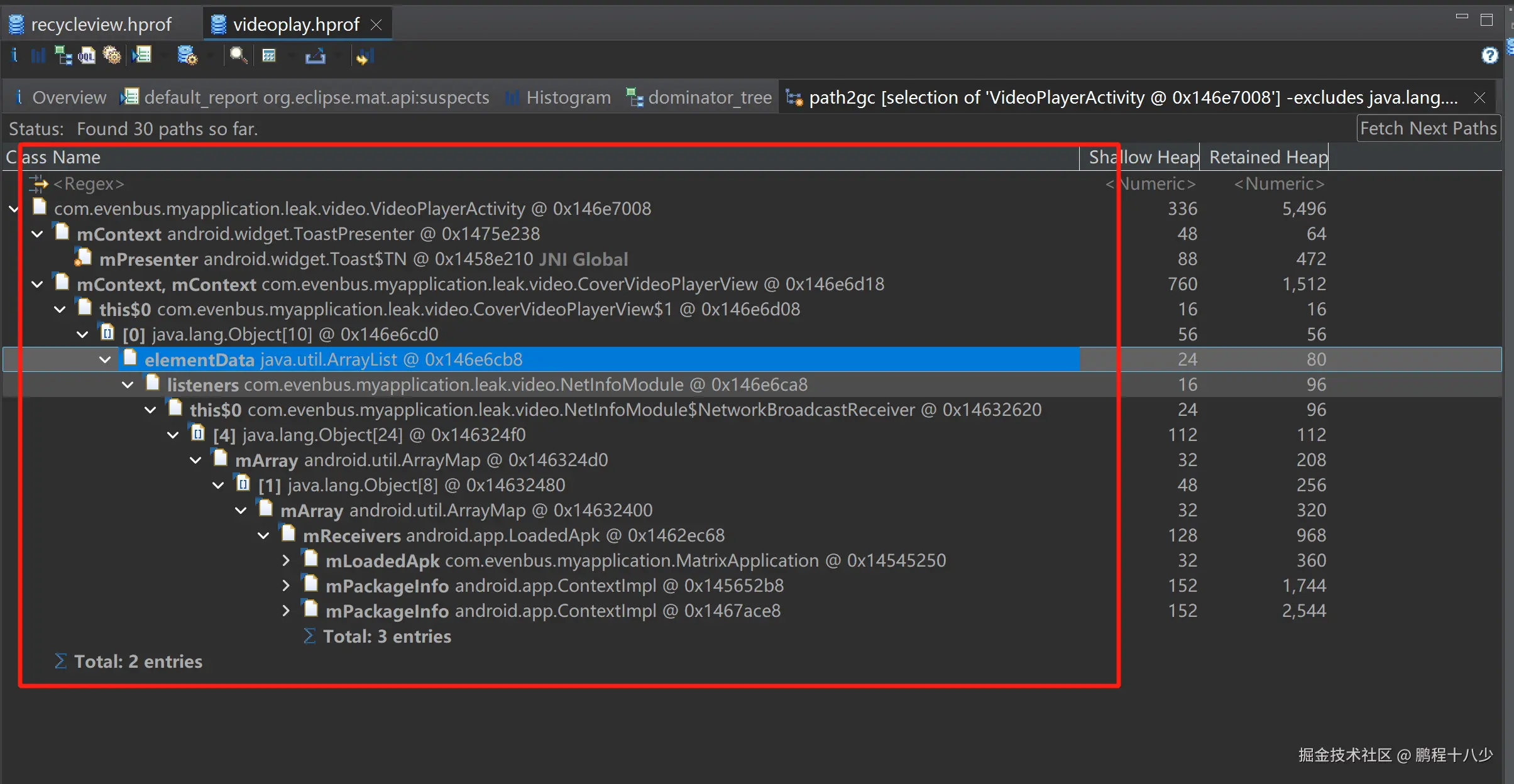

那就继续看，为什么自定义view无法被回收，可以看到，this$0，这表示在自定义view的内部有一个非静态内部类，而非静态内部类是默认持有外部类的引用的，也就是我们的，mNetChangeListener对象，这个就熟悉了吧，肯定是new 一个匿名内部类啊，

VideoPlayerActivity -> mContext -> CoverVideoPlayerView -> mNetChangeListener -> NetInfoModeule -> xxxxxBroadcastReceiver;

7.1 leakCanary的报告

根据LeakCanary的报告，这是一个典型的由非静态内部类和广播接收器导致的内存泄漏问题。我来分析这个引用链：

内存泄漏引用链（从GC Root到泄漏对象）


GC Root (System class)

│

├─ FontsContract.sContext (static)

│    ↓

├─ MatrixApplication (Application单例)

│    ↓ (mLoadedApk)

├─ LoadedApk instance

│    ↓ (mReceivers)

├─ ArrayMap (保存广播接收器)

│    ↓ (Object[1])

├─ ArrayMap (具体接收器映射)

│    ↓ (Object[2])

├─ NetInfoModule$NetworkBroadcastReceiver (内部类广播接收器)

│    ↓ (this$0) [关键点：非静态内部类隐式持有外部类引用]

├─ NetInfoModule instance

│    ↓ (listeners)

├─ ArrayList (监听器列表)

│    ↓ (elementData[0])

├─ CoverVideoPlayerView$1 (匿名内部类监听器)

│    ↓ (this$0) [关键点：匿名内部类隐式持有外部类引用]

├─ CoverVideoPlayerView (自定义View)

│    ↓ (mContext)

╰─ VideoPlayerActivity (已销毁的Activity) [泄漏点]

内存泄漏分析

这个例子中存在以下内存泄漏链：

VideoPlayerActivity 持有 CoverVideoPlayerView 的引用

CoverVideoPlayerView 持有 NetInfoModule 的引用

NetInfoModule 持有 NetworkBroadcastReceiver 的引用

NetworkBroadcastReceiver 是 NetInfoModule 的非静态内部类，隐式持有 NetInfoModule 的引用

NetInfoModule 通过 mNetChangeListener 匿名内部类持有 CoverVideoPlayerView 的引用

CoverVideoPlayerView 又持有 VideoPlayerActivity 的context引用

这样就形成了一个引用环，导致Activity无法被GC回收。

关键问题节点分析

1. NetworkBroadcastReceiver

这是一个非静态内部类，隐式持有外部类NetInfoModule的引用

被注册为系统广播接收器，成为长生命周期对象

2. CoverVideoPlayerView$1

匿名内部类实现的NetChangeListener

隐式持有外部类CoverVideoPlayerView的引用

3. CoverVideoPlayerView

持有了Activity的context引用 (mContext)

虽然View已detach，但被前面的引用链保持

引用链形成过程

系统广播服务持有NetworkBroadcastReceiver

接收器(非静态内部类)持有NetInfoModule

NetInfoModule持有监听器列表

监听器(匿名内部类)持有CoverVideoPlayerView

CoverVideoPlayerView持有Activity的context

Activity销毁时，这一系列引用阻止了GC回收

泄漏的根本原因

非静态内部类：NetworkBroadcastReceiver作为非静态内部类，隐式持有外部类引用

匿名内部类：NetChangeListener作为匿名内部类，隐式持有CoverVideoPlayerView引用

Context引用：自定义View直接持有了Activity context

生命周期不匹配：广播接收器是长生命周期的，而Activity是短生命周期的
