系统建模简介

建模定义

建模是对现实世界的简化与抽象，旨在让复杂的概念变得更容易理解。通过抽象和简化的方式，对现实世界中的系统、过程或概念进行描述和表达，以便更好地理解、分析、设计和实现软件系统。建模是软件开发过程中非常关键的一步，它帮助开发人员和利益相关者清晰地表达需求、设计结构、定义行为，并为后续的实现和维护提供指导。

为什么要建模

一图胜千言：图形化的表达方式更便于理解和沟通
贯穿软件工程各阶段：从需求分析时的用例图和概念领域模型，到开发阶段的类图、活动图、架构图，再到上线的部署图，建模无处不在
抽象与简化：将复杂的现实问题抽象为易于理解和处理的形式
沟通与交流：为开发人员、用户、项目经理等不同角色提供一个共同的语言和可视化工具
文档与规范：形成系统设计的文档化表达，便于后续开发和维护

建模注意事项

使用通用的符号：在绘制流程图时，尽量使用通用的符号，如菱形表示分支而不是处理步骤，以避免混淆。
区分不同的功能、领域和层次：利用不同的形状和颜色来区分不同的功能、领域和层次，就像思维导图那样工作。
注意图表的布局和配色：良好的布局和配色方案可以提高图表的可读性和美观度。
使用UML但不要迷信：虽然UML是一种有效的沟通工具，但我们的重点是交付软件，而不是模型。因此，不创建不必要的模型，也不维护不重要的模型，保持敏捷。
结合其他设计工具：例如，在设计 UI 时，UI 流程图可能比 UML 更合适。
保持箭头语义一致：对于非UML图，要特别注意箭头在整个图表中的语义一致性，通常用于表示数据流向、服务调用或提供支撑等。
坚持敏捷建模：建模过程应遵循敏捷开发的原则，拥抱变化，保持快速反馈，并不断迭代改进。

UML建模

UML并不是软件建模的唯一选择，但它作为一种通用的图形表示方法，能够有效减少沟通成本。1997年，OMG组织发布了统一建模语言（UML），旨在为开发团队提供一套标准的设计语言，以便更好地构建计算机应用。UML提出了一套IT专业人员期待多年的统一的标准建模符号。通过使用UML，这些人员能够更高效地交流系统架构和设计规划，就像建筑工人多年来所使用的建筑设计图一样。

UML分为结构型和行为型两种类型的建模图形，其分类如下图所示：

UML包含12种图形，但常用的包括以下五种，下面分别做下简单介绍。

结构型图形

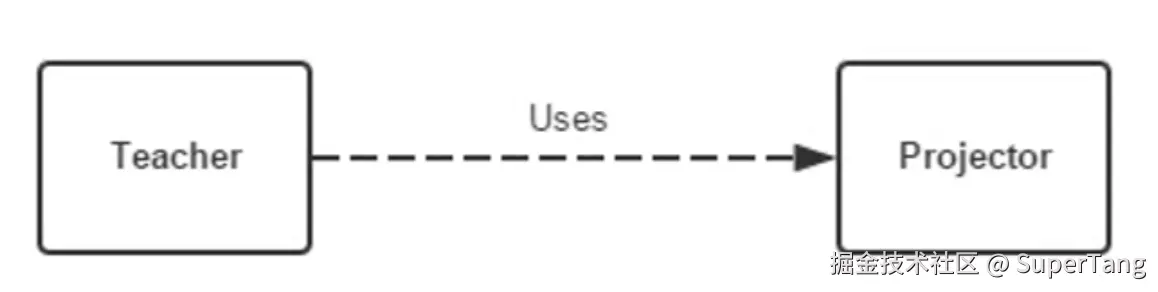

类图：类图是最常使用的UML图形之一，适用于面向对象和领域建模。关系类型包括关联、泛化、实现等。其中，关联关系可以细分为普通关联、组合聚合和依赖关系。

关联关系

表示类和类之间是有关联的、有关系的，可以是单向的，也可以是双向的。关系的表示上可以用multiplicity label 和 role进行辅助描述，选择合适的label很重要确保可以顺畅的描述关系。

组合与聚合关系

在面向对象编程及UML建模中，组合（Composition）和聚合（Aggregation）是两种用来表示整体与部分之间关系的形式。

聚合（Aggregation） ：用空心菱形表示，代表了一种“has-a”的关系，意味着一个类拥有另一个类的对象作为其成员。这种关系通常表示一种较弱的整体与部分的关系，其中被包含的部分可以在不依赖于整体的情况下独立存在。例如，大学与其课程之间的关系可以被视为聚合，因为即使没有特定的大学，课程本身仍然有意义。
组合（Composition） ：用实心菱形表示，是一种更强形式的聚合关系，除了表达“has-a”关系外，还强调了部分对于整体的依赖性。在这种情况下，如果整体不存在了，那么它的部分也没有意义或无法存在。例如，汽车与发动机之间的关系就是组合关系，因为一旦汽车不再存在，它的发动机也就失去了意义或功能
