iOS 文件 IO 与 mmap

崽崽长肉肉
91 阅读18分钟

一、常规文件访问

以 NSUserDefaults 为例，看下传统文件读写流程。

1、NSUserDefaults 基本使用

NSUserDefaults *defaults = [NSUserDefaults standardUserDefaults]; // 写
[defaults setObject:@"testValue" forKey:@"testKey"]; // 读
NSString *value = [defaults objectForKey:@"testKey"];

iOS 还提供了强制同步的 API：

[[NSUserDefaults standardUserDefaults] synchronize];

在早期的 API 中，往往需要开发者会主动调用 synchronize 以确保同步。但 Apple 当前文档已经提示，不要再调用该 API：

Waits for any pending asynchronous updates to the defaults database and returns; this method is unnecessary and shouldn't be used.

原因是 iOS 已经提供了更智能和高效的机制来自动管理 NSUserDefaults 数据的持久化，系统会在以下几个时机进行数据同步：

  • 应用进入后台时。
  • 应用即将终止时。
  • 系统检测到内存压力时。

而开发者主动调用 synchronize 可能会带来一系列问题，如阻塞主线程、数据冲突等。

2、NSUserDefaults 读、写流程

(1) 写流程

NSUserDefaults 在调用类似 setObject:forKey: 写 API 后，数据同步时内部实际上是通过调用 writeToFile:options:error: 将数据写入磁盘的。
writeToFile:options:error: 的内部实现会使用 open、write 和 close 系统调用来实现数据持久化：

  • 打开文件（open）：

    • 创建一个文件描述符，用于写操作。
    • int fd = open(filePath, O_WRONLY | O_CREAT | O_TRUNC, 0644);

  • 写入数据（write）：

    • 将序列化的 plist 数据写入文件。
    • ssize_t bytesWritten = write(fd, serializedData, length);

  • 关闭文件（close）：

    • 关闭文件描述符，保存更改。
    • close(fd);

写主要流程总结：

  • 在 open 系统调用时，就从用户空间切换到了内核空间，在内核空间获取到文件描述符 fd 后再返回给用户空间。即执行完 open 之后，就回到了用户空间。

    • write 也是系统调用，也会导致从用户空间切换到内核空间，在内核空间中，操作系统执行实际的数据写操作，其主要流程如下：

      • 内核从用户空间缓冲区读取数据，并暂时存储到内核缓冲区（页缓存）。

      • 内核将数据从内核缓冲区写入到磁盘。

        • 如果缓存写（write-back）机制启用，数据写入到内核的缓存区后，不会立即写入到磁盘，当缓存区达到一定条件时再批量写入。

  • 数据写完成后，使用 close 系统调用关闭文件描述符，释放资源。

    • 内核会从进程的文件描述符表中移除对应条目，使该文件描述符变得无效。
    • 内核会减少与文件描述符关联的文件对象的引用计数，如果减少后的引用计数为零，表示没有其他进程或文件描述符引用该文件对象，内核会释放与文件对象相关的所有资源。
    • 内核更新文件的访问时间和修改时间，并将这些元数据和缓存的数据写入磁盘，以确保文件系统的一致性。

其中：

  • 内核缓冲区

    • 内核缓冲区是操作系统内核用来暂时存储数据的内存区域，是物理内存中的一部分。它们位于内核空间，用户态程序无法直接访问，前述的文件读取时，内核缓冲区指的是页缓存（page cache）。

  • 用户空间缓冲区

    • 用户空间缓冲区是由用户态程序分配并使用的内存区域，也是物理内存的一部分。它们位于用户空间，程序可以直接访问和操作这些区域。

(2) 读流程

当使用 NSUserDefaults 的 objectForKey 方法来读取数据时，底层流程如下：

  • 读取内存缓存：

    • 调用 objectForKey: 方法时，NSUserDefaults 首先尝试从内存中的字典（缓存）中读取数据。
    • NSString *value = [[NSUserDefaults standardUserDefaults] objectForKey:@"exampleKey"];

  • 缓存未命中，读取文件：

    • 如果数据不在内存缓存中，则 NSUserDefaults 从磁盘的 plist 文件中读取数据。

  • 打开文件（open）：

    • 使用 open 系统调用以只读模式打开 plist 文件。
    • int fd = open("/path/to/plist", O_RDONLY);

  • 读取数据（read）：

    • 使用 read 系统调用将文件内容读入内存缓冲区。
    • ssize_t bytesRead = read(fd, buffer, bufferSize);

  • 关闭文件（close）：

    • 数据读取完成后，使用 close 系统调用关闭文件描述符，释放资源。
    • close(fd);

  • 反序列化数据：

    • 将从文件中读取的 plist 数据反序列化，并存入内存缓存，供后续读取。

读主要流程总结：

  • 在 open 系统调用时，就从用户空间切换到了内核空间，在内核空间获取到文件描述符 fd 后再返回给用户空间。即执行完 open 之后，就回到了用户空间。

  • read 也是系统调用，也会导致从用户空间切换到内核空间，在内核空间中，操作系统执行实际的数据读取操作，并返回结果给用户空间，其主要流程如下：

    • 由于系统调用 read，CPU 切换到内核态，操作系统内核接管控制。

    • 内核通过已打开的文件描述符找到对应的文件，先检查内核缓冲区是否已经缓存了所需的文件数据。

      • 如果内核缓冲区命中缓存，则将缓存拷贝至用户缓冲区。
      • 如果内核缓冲区没有命中缓存，则先从磁盘读取数据到内核缓冲区，再将内核缓冲区缓存拷贝至用户空间缓冲区。

    • 将用户空间缓冲区中的内容返回。

      • 因为用户态进程只能访问用户空间的内容。

  • 数据读取完成后，使用 close 系统调用关闭文件描述符，释放资源。

(3) 简单总结

由前述的读写流程可知，读写的核心操作，分别是 read、write 两个系统调用。

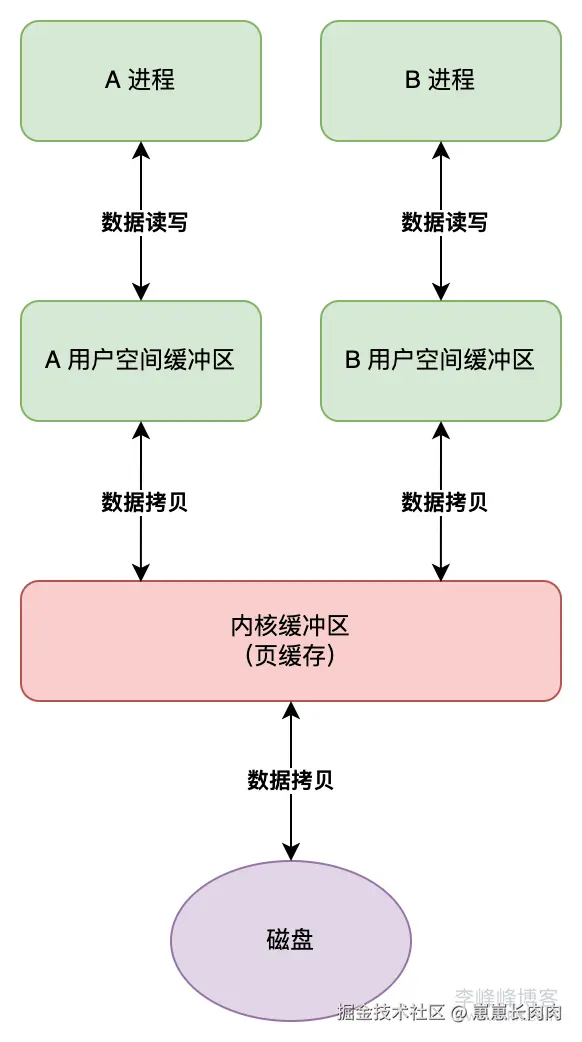

对于上述 read、write 系统调用的主要流程，可用下图表示：

由此可知，传统文件读写，存在下面两个对性能影响较大的操作：

  • 至少两次数据的拷贝。

  • 需要将文件内容拷贝到用户空间缓冲区，增加内存占用。

    • 将 read、write 系统调用时参数指定大小的内容拷贝到用户空间缓冲区。

二、mmap

1、基本使用

mmap 是一个系统调用，它会从用户空间切换到内核空间执行相关操作，然后再返回到用户空间。它用于将文件映射到进程的虚拟内存，使得文件内容可以像内存一样被访问。
mmap 函数原型如下：

void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset);

参数：

  • addr：请求映射的虚拟地址，如果设置为 NULL，则由系统决定地址。
  • length：映射的字节数。
  • prot：映射的保护标志，指定页面的可访问性（如 PROT_READ, PROT_WRITE）。
  • fd：要映射的文件描述符。
  • offset：文件中开始映射的偏移量。

使用示例：

#import <Foundation/Foundation.h> #import <sys/mman.h>
#import <sys/stat.h>
#import <fcntl.h>
#import <unistd.h>
int main(int argc, const char * argv[])
{
    @autoreleasepool {         // 文件路径
    NSString *fileName = @"example.txt";
    NSString *documentDirectory = [NSSearchPathForDirectoriesInDomains(NSDocumentDirectory, NSUserDomainMask, YES) firstObject];
    NSString *filePath = [documentDirectory stringByAppendingPathComponent:fileName];               NSFileManager *fileManager = [NSFileManager defaultManager];
    if (![fileManager fileExistsAtPath:filePath]) {
        NSLog(@"File does not exist at path: %@", filePath);
        return EXIT_FAILURE;
     }
     // 打开文件，读写模式
     int fd = open([filePath fileSystemRepresentation], O_RDWR);
     if (fd == -1) {
         perror("Error opening file");
         return EXIT_FAILURE;
      }
      // 获取文件大小
      struct stat sb;
      if (fstat(fd, &sb) == -1) {
          perror("Error getting file size");
          close(fd);
          return EXIT_FAILURE;
      }
      size_t filesize = sb.st_size;
      // 将文件映射到内存，读写模式
      char *mapped = mmap(NULL, filesize, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);
      if (mapped == MAP_FAILED) {
          perror("Error mapping file");
          close(fd);
          return EXIT_FAILURE;
      }
      // 关闭文件描述符
      close(fd);
      // 读取文件内容并打印到控制台
      NSData *fileData = [NSData dataWithBytes:mapped length:filesize];
      NSString *fileContent = [[NSString alloc] initWithData:fileData encoding:NSUTF8StringEncoding];
      NSLog(@"Original file content: %@", fileContent);
      // 修改文件内容（假设文件内容是文本）
      const char *newText = "Hello, mmap!";
      size_t newTextLength = strlen(newText);
      if (newTextLength <= filesize) {
          memcpy(mapped, newText, newTextLength);
          NSLog(@"Modified file content: %s", mapped);
          // 同步修改到文件
          if (msync(mapped, filesize, MS_SYNC) == -1) {
              perror("Error syncing file");
          }
      } else {
          NSLog(@"New text is larger than the file size, not modifying.");
      }
      // 取消映射
      if (munmap(mapped, filesize) == -1) {
          perror("Error unmapping file");
           return EXIT_FAILURE;
      }
   }
 return 0;
}

上述使用总结：

  • 读文件

    • 打开文件 (open):

      • 调用 open 系统调用以只读模式打开文件，获得文件描述符。
      • 示例: int fd = open("example.txt", O_RDONLY);

    • 获取文件大小 (fstat):

      • 调用 fstat 获取文件的大小，以确定映射的长度。
      • 示例: struct stat sb; fstat(fd, &sb); size_t filesize = sb.st_size;

    • 映射文件 (mmap):

      • 调用 mmap 将文件映射到内存，指定映射区域的保护标志为只读。
      • 示例: char *mapped = mmap(NULL, filesize, PROT_READ, MAP_SHARED, fd, 0);

    • 读取数据:

      • 通过访问映射的内存区域读取文件内容。
      • 示例: printf("File content: %s", mapped);

    • 取消映射 (munmap):

      • 调用 munmap 取消内存映射，释放映射区域。
      • 示例: munmap(mapped, filesize);

    • 关闭文件 (close):

      • 关闭文件描述符。
      • 示例: close(fd);

  • 写文件

    • 打开文件 (open):

      • 调用 open 系统调用以读写模式打开文件，获得文件描述符。
      • 示例: int fd = open("example.txt", O_RDWR);

    • 获取文件大小 (fstat):

      • 调用 fstat 获取文件的大小，以确定映射的长度。
      • 示例: struct stat sb; fstat(fd, &sb); size_t filesize = sb.st_size;

    • 映射文件 (mmap):

      • 调用 mmap 将文件映射到内存，指定映射区域的保护标志为读写。
      • 示例: char *mapped = mmap(NULL, filesize, PROT_READ | PROT_WRITE, MAP_SHARED, fd, 0);

    • 修改数据:

      • 通过访问映射的内存区域修改文件内容。
      • 示例: memcpy(mapped, "New content", strlen("New content"));

    • 同步修改 (msync):

      • 调用 msync 将修改同步到磁盘。
      • 示例: msync(mapped, filesize, MS_SYNC);

    • 取消映射 (munmap):

      • 调用 munmap 取消内存映射，释放映射区域。
      • 示例: munmap(mapped, filesize);

    • 关闭文件 (close):

      • 关闭文件描述符。
      • 示例: close(fd);

2、mmap 原理

(1) 读

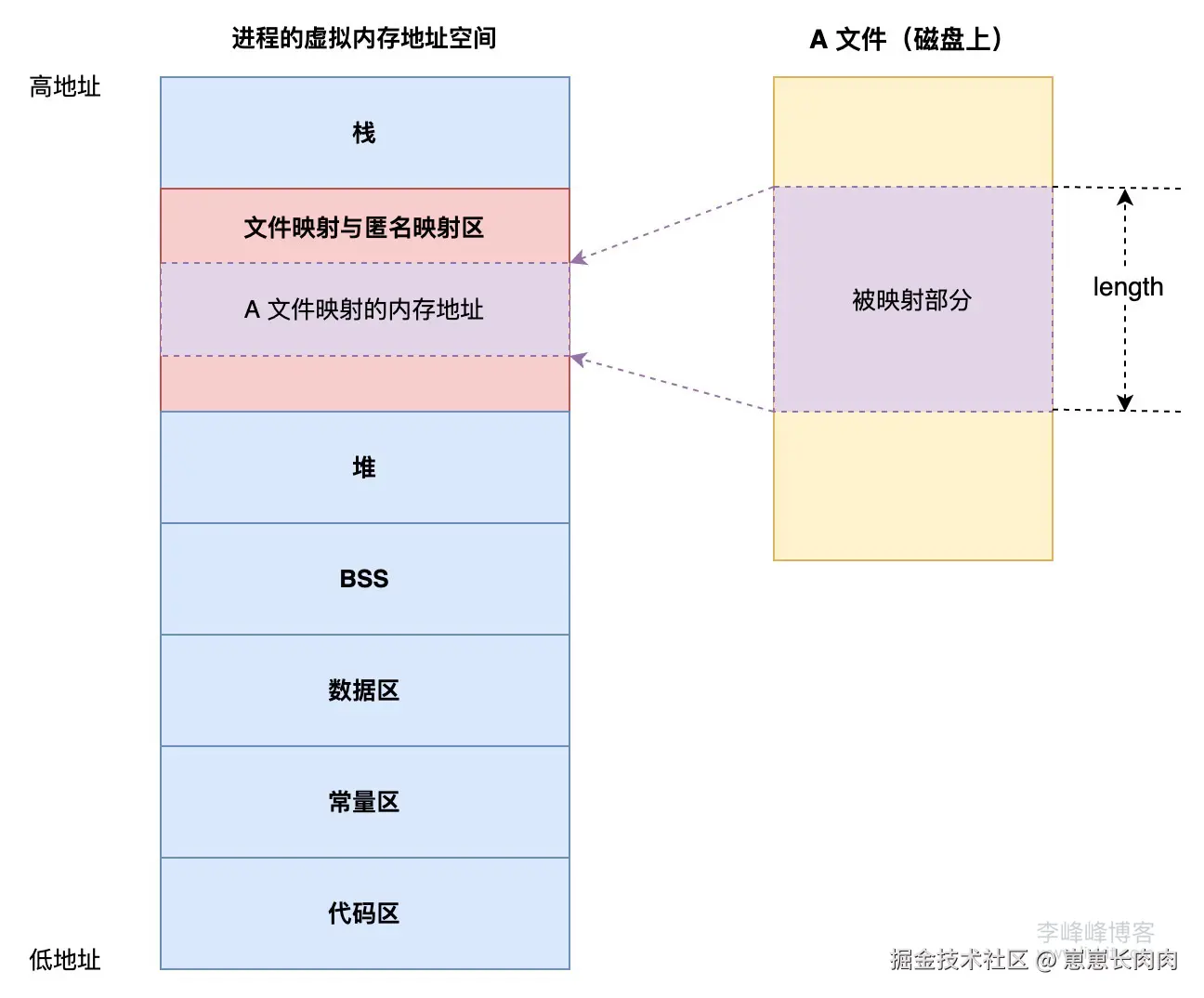

操作系统为每个进程分配了虚拟内存，mmap 则是将文件映射到进程的虚拟内存，使得文件内容可以像内存一样被访问。

注意，这里仅是映射，文件的内容并不会立即被拷贝到用户空间的虚拟内存中。mmap 只是将文件与进程的虚拟地址空间关联起来。映射区域的页面在物理内存中并不会马上被分配，文件的实际数据仍然驻留在磁盘上。

当首次访问进行虚拟内存映射区域时，操作系统通过缺页中断将需要的文件页面从磁盘加载到物理内存中。

该主要流程如下：

  • 映射文件到虚拟内存

    • 使用 mmap 系统调用将文件映射到进程的虚拟地址空间。此时，文件的内容还没有实际加载到物理内存中，只有一个虚拟内存区域被分配。

  • 访问映射的虚拟内存地址

    • 应用程序尝试访问映射的虚拟内存地址。这种访问通常包括读取操作。

  • 缺页中断

    • MMU 将虚拟地址转换为物理地址时，发现该页不在物理内存中，产生一个缺页中断（Page Fault）。

  • 内核处理缺页中断

    • 内核捕获缺页中断，并检查相应的虚拟内存页表项。它会发现该页是映射的文件的一部分，而实际数据尚未加载。

  • 加载页面

    • 内核从磁盘读取对应的文件内容，将其加载到物理内存中。通常，这个操作会将整个页（通常是 4KB）读取到物理内存中。

  • 更新页表

    • 内核更新进程的页表，将虚拟地址映射到新的物理内存地址，并设置相应的权限（只读或读写等）。

  • 继续执行

    • 缺页中断处理完成后，进程重新开始执行，并继续访问已加载到内存中的数据。

(2) 写

写主要流程如下：

  • 映射文件到虚拟内存

    • 与读流程相同，使用 mmap 系统调用将文件映射到进程的虚拟地址空间。

  • 访问映射的虚拟内存地址

    • 应用程序尝试写入映射的虚拟内存地址。这可能会触发缺页中断，如果该页尚未加载到物理内存中。

  • 缺页中断

    • 如果写入的页尚未在物理内存中，则会触发缺页中断，内核开始处理。

  • 加载页面

    • 内核从磁盘读取对应的文件内容，并将其加载到物理内存中。这通常是为了保持文件的一致性，即使是在写操作时。

  • 更新页表

    • 内核更新页表，将虚拟地址映射到物理内存中的副本页，并设置相应的权限（读写）。

  • 写入数据

    • 应用程序将数据写入物理内存。

  • 脏页标记

    • 修改的页被标记为脏页，表示内存中的数据与磁盘上的数据不同步。

  • 同步到磁盘

    • 内核的页回写机制负责将脏页的数据写回到磁盘。这个过程可以通过 msync 系统调用手动触发，也可以通过内核定期的页面回收机制自动进行。

  • 清除脏页标记

    • 一旦数据写回到磁盘，脏页标记被清除，表示内存和磁盘数据再次同步。

操作系统内核并不会立刻把 mmap 映射的页缓存同步到磁盘，同步内存到磁盘有 4 个时机：

  • 调用 msync 函数主动进行数据同步。
  • 调用 munmap 函数对文件进行解除映射关系时。
  • 进程退出时。
  • 系统关机时。

对于“进程退出时”、“系统关机时”两个时机，由操作系统自动完成，操作系统在对应时机自动完成同步到磁盘的工作。也就是说，一旦将内容写入到物理内存后，即使 APP 发生 Crash，操作系统也可以将这些数据写入到磁盘。

(3) 简单总结

使用 mmap 读写文件时，mmap 会在磁盘、进程虚拟内存之间建立内存映射关系。当进程读写文件时，是针对虚拟内存进行读写的，当 MMU 检测到物理内存中并不存在虚拟内存对应的内容时，会触发缺页中断，将文件内容拷贝到物理内存中。后续再对访问虚拟内存中的内容时，在 MMU 的配合下，就访问操作物理内存中对应的内容了。

注意，虚拟内存地址空间实际上是一个映射表，指向物理内存中的实际数据，虚拟内存并不直接存储数据。进程访问虚拟内存时，是通过虚拟内存地址空间的映射关系，直接访问物理内存中的数据。所以访问虚拟内存时，并不涉及往虚拟内存的数据拷贝，只是地址的映射和访问。也就是说，文件内容会存在于两个地方：物理内存、磁盘。

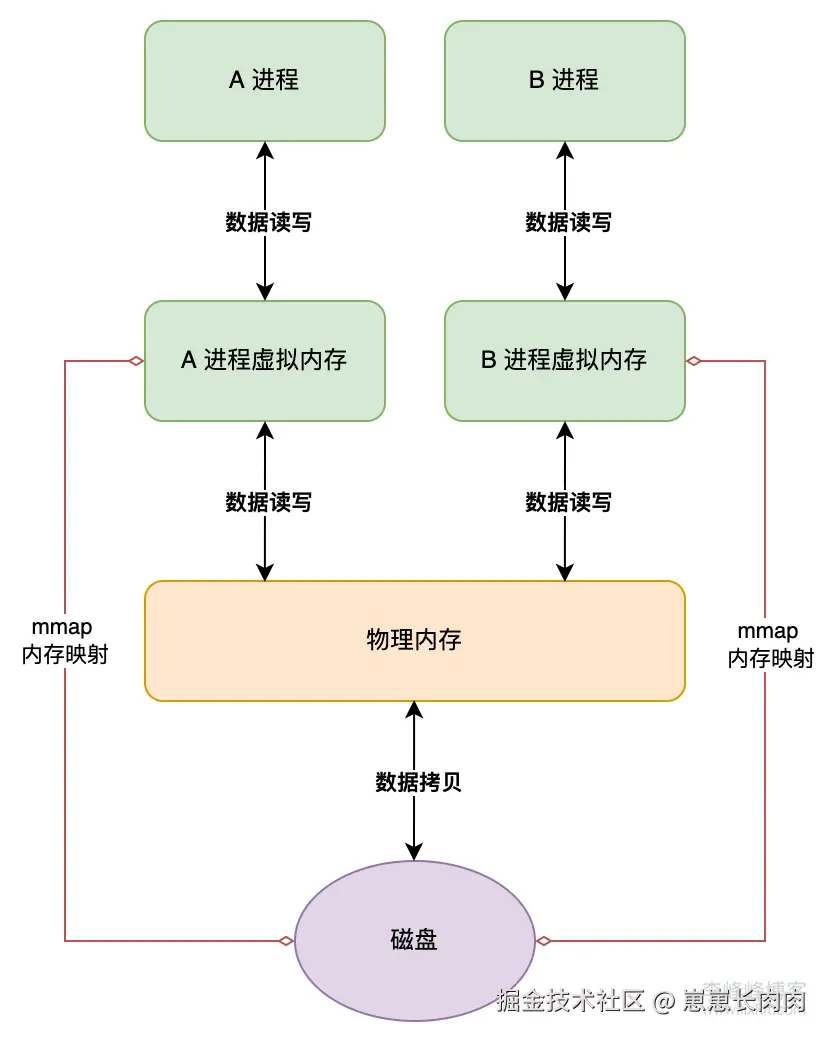

该过程可以用下图表示：

mmap 相较于传统文件读写方式，主要区别如下：

  • 文件内容拷贝次数不同

    • 传统方式需要两次拷贝：磁盘 -> 内核缓冲区 -> 用户空间缓冲区

      • 因为进程只能访问自己用户空间缓冲区，不能访问内核缓冲区，所以必须把内容拷贝到用户空间缓冲区才能访问。
      • 内核缓冲区、用户空间缓冲区都是物理内存的一部分，所以同一份内容，会在物理内存中存在两份。

    • mmap 方式仅需一次拷贝：磁盘 -> 物理内存

      • 由于 mmap 有更少的数据拷贝次数，所以在效率更高、内存占用更少

  • 文件内容加载时机不同

    • 传统方式：直接将文件内容加载到了物理内存。

    • mmap 方式：访问具体内容时才会加载到物理内存。

      • 因为文件数据在访问时才被加载到内存中。相较于直接读取文件到内存缓冲区，mmap 不需要一次性加载整个文件，降低了内存使用的峰值。

  • 写入时机不同

    • 传统方式：需要进程显式同步，进程如果发生 Crash，数据可能无法及时写入到磁盘。
    • mmap 方式：操作系统可以自动完成，可以不需要进程参与。操作系统的页面缓存机制可以提高写入的可靠性，减少了数据丢失的风险。

三、MMKV 与 mmap

MMKV 是腾讯开源的高性能 Key/Value 存储库，MMKV 使用 mmap 进行文件读写，数据序列化使用的是 protobuf 协议，其性能比传统文件读写方式更好。

其中 Protobuf（Protocol Buffers）是由 Google 开发的一种序列化数据格式，广泛用于数据的高效序列化和反序列化。Protobuf 提供了一种结构化数据的描述语言（.proto 文件），能够生成高效的二进制序列化代码，并支持多种编程语言。
.proto 后缀的文件(person.proto)消息结构示例：

   syntax = "proto3";
   message Person {
       int32 id = 1;
       string name = 2;
       string email = 3;
   }

Protobuf（Protocol Buffers）是一种轻量级、跨平台的序列化数据格式，常用于前后端或服务之间的数据交换。其通信流程通常包括以下步骤：

  • 定义消息结构（.proto 文件）

    • 开发者首先在 .proto 文件中定义数据结构，包括消息类型、字段类型和字段编号。
    • Protobuf 建议在修改 .proto 文件时，不要删除或更改已有字段的编号或类型，而是通过添加新字段的方式进行扩展。这样可以确保旧版本和新版本之间的兼容性。

  • 生成代码

    • 使用 protoc 编译器根据 .proto 文件生成客户端和服务端对应语言的代码（如 Java、Python、Objective-C 等）。这些代码包含了序列化和反序列化功能。
    • 也就是说，各端使用相同或兼容的 .proto 文件生成代码。

  • 序列化（客户端或服务端）

    • 客户端或服务端将需要发送的数据对象序列化为 Protobuf 二进制格式。序列化是将数据结构按照字段编号和类型编码成紧凑的二进制数据。

      • Protobuf 消息的每个字段，都有一个编号，例如前面 Person 的 id 编号为 1、name 编号为 2，在序列化为二进制时，字段名并不参与序列化，而是使用编号代替字段名。所以只要前、后端字段编号一样即可，字段名无须保持一致。

  • 数据传输

    • 序列化后的二进制数据通过网络传输到另一端。由于 Protobuf 数据非常紧凑，传输效率较高。

  • 反序列化（客户端或服务端）

    • 接收端收到二进制数据后，使用生成的代码进行反序列化，将二进制数据转换回原始的对象结构（Model），供应用程序使用。

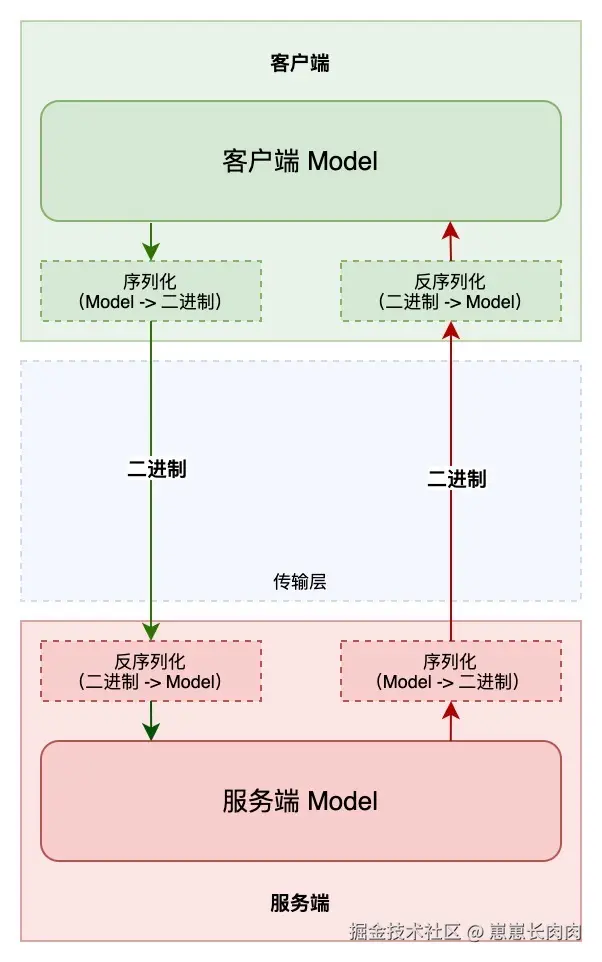

该过程可用下图表示：

MMKV 的 key 限定 string 字符串类型，而 value 则多种多样（int/bool/double 等），MMKV 先将 value 通过 protobuf 协议序列化成统一的内存块（buffer），确保无论 value 是什么类型，存储使用的类型都是统一的，最后再将这些 KV 对象使用 protobuf 序列化并写入内存中。

该过程伪代码如下：

message KV {
    string key = 1;
    buffer value = 2;
}
- (BOOL)setInt32:(int32_t)value forKey:(NSString*)key {
    auto data = PBEncode(value);
    return [self setData:data forKey:key];
}
- (BOOL)setData:(NSData*)data forKey:(NSString*)key {
    auto kv = KV { key, data };
    auto buf = PBEncode(kv);
    return [self write:buf];
}

标准 protobuf 不提供增量更新的能力，每次写入都必须全量写入。考虑到主要使用场景是频繁地进行写入更新，MMKV 需要有增量更新的能力：将增量 kv 对象序列化后，直接 append 到内存末尾；这样同一个 key 会有新旧若干份数据，最新的数据在最后；那么只需在程序启动第一次打开 MMKV 时，不断用后读入的 value 替换之前的值，就可以保证数据是最新有效的。

使用 append 实现增量更新带来了一个新的问题，就是不断 append 的话，文件大小会增长得不可控。例如同一个 key 不断更新的话，是可能耗尽几百 M 甚至上 G 空间，而事实上整个 kv 文件就这一个 key，不到 1k 空间就存得下。这明显是不可取的。我们需要在性能和空间上做个折中：以内存 pagesize 为单位申请空间，在空间用尽之前都是 append 模式；当 append 到文件末尾时，进行文件重整、key 排重，尝试序列化保存排重结果；排重后空间还是不够用的话，将文件扩大一倍，直到空间足够。

该过程伪代码如下：

- (BOOL)append:(NSData*)data {
   if (space >= data.length) {
       append(fd, data);
   } else {
       newData = unique(m_allKV);
       if (total_space >= newData.length) {
           write(fd, newData);
       } else {
           while (total_space < newData.length) {
               total_space *= 2;
           }
           ftruncate(fd, total_space);
           write(fd, newData);
       }
    }
}

转载www.lixkit.com/posts/15823…
