例如，用EA在BDD（块定义图）上画了一个关联：
此时，“手机”和“SIM卡”中都没有出现references栏。
右击“手机”，选“Compartment Visibility”，也没有看到可以勾选的references选项。
此时由于图上可以看到关联关系，信息倒也没有缺失，但是，把“SIM卡”从图上删除，也没有出现references栏。
此处，需要通过IBD（内部块图）同步一下：

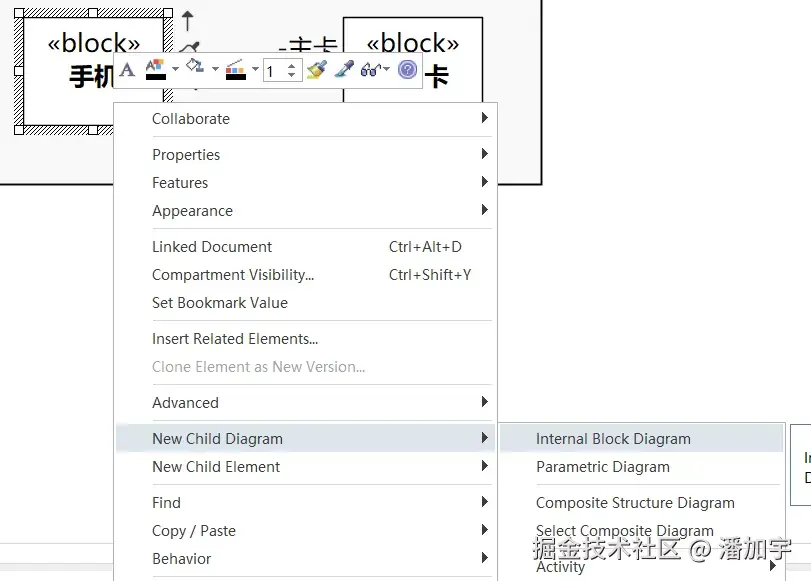

右击“手机”，选择“Internal Block Diagram”，创建“手机”的IBD：
然后，右击IBD的空白处，选择“Synchronize Structural Elements”
此时，IBD中出现了“SIM卡”，切回到BDD，references分栏也出现了：
从IBD图也可以添加references。把“SIM卡”从Project Browser拖到IBD上，“Drop as”选择“Property”：
然后，在属性框把属性名“Property1”改为“辅卡”：
此时，切回BDD，“辅卡”出现在Properties分栏，而且EA没有在“手机”和“SIM卡”之间创建新的关联线。
切回IBD，选中“辅卡”，在属性框的Property栏勾选“Reference”：
切回BDD，“辅卡”出现在References分栏，但 “手机”和“SIM卡”之间仍然没有新的关联线。
因此，EA中按照第一种操作，应该是更妥当的做法。
理想的使用场景可能应该是下面这样，不过目前EA没有做到：
在图上创建关联，此时图上已有关联线，references不应该显示该关联。如果从图上删掉引用关联的类，references中出现从图上删掉的引用关联。
IBD上添加了新的引用，也应该同步回BDD，建立新的关联线。
