基于SIFT算法的图像匹配与Icon定位

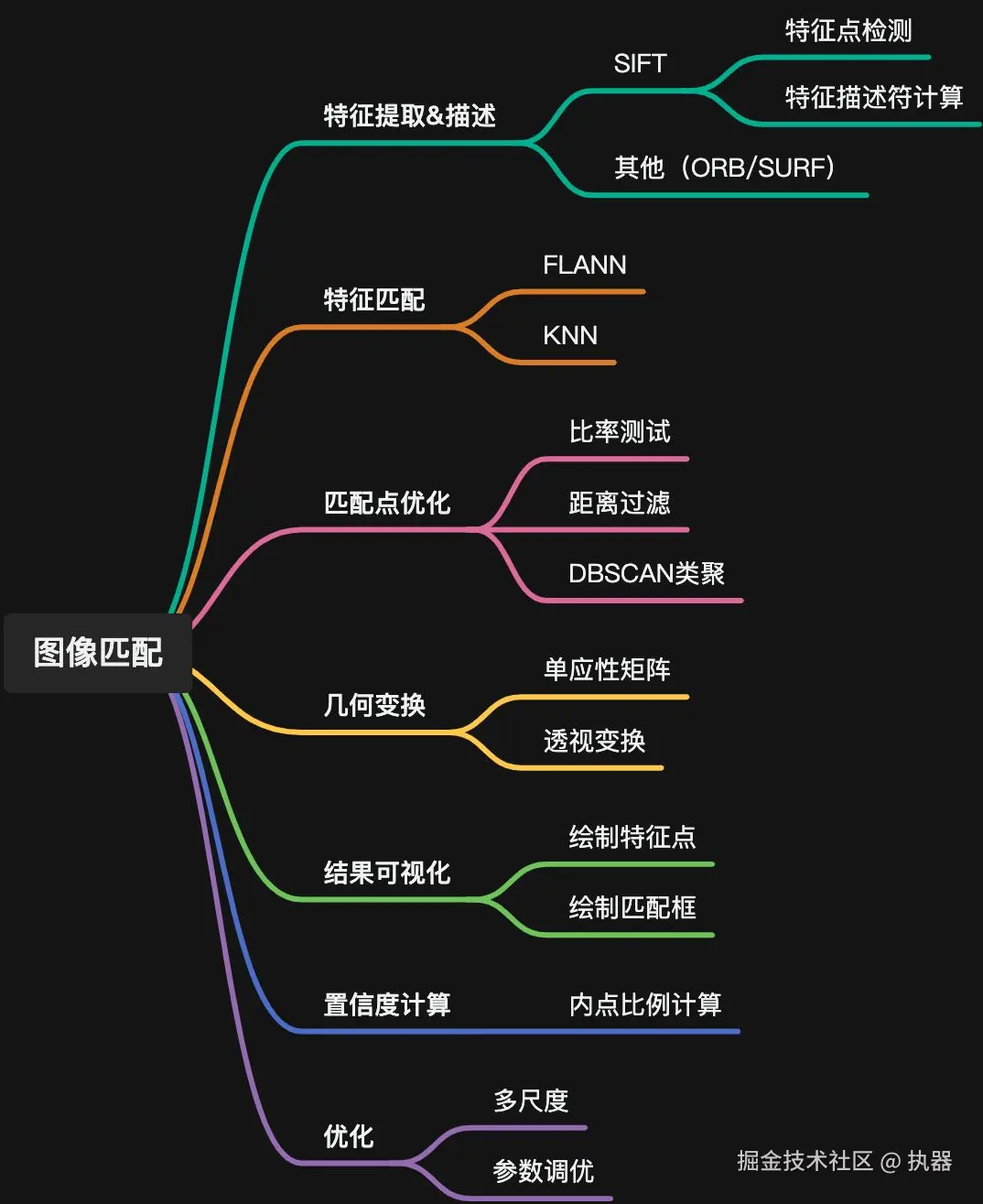

目录

• 一、效果展示
• 二、特征匹配基础
• • 2.1 特征提取和描述
  • 2.2 特征匹配方法
  • 2.3 匹配优化与评估
• 三、完整流程

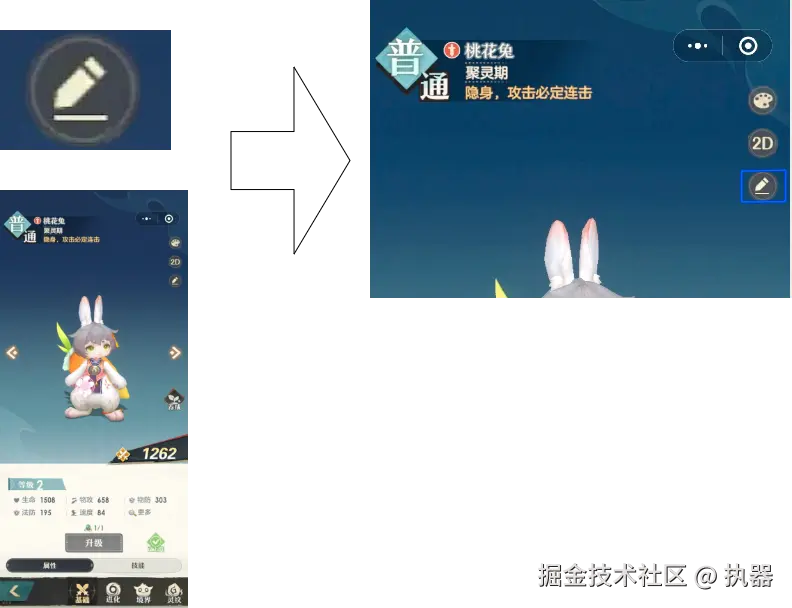

一、效果展示

通过 SIFT 算法实现 icon 在原图中的精确定位，底层采用 LightGlue 库进行特征匹配。

二、特征匹配基础

2.1 特征提取和描述

2.1.1 SIFT算法概述

**SIFT（Scale-Invariant Feature Transform，尺度不变特征变换） **是计算机视觉领域经典的局部特征检测与描述算法。其核心优势在于具备尺度不变性和旋转不变性，能够在不同缩放比例、旋转角度甚至光照变化下，稳定检测到相同的特征点。

SIFT核心步骤

1. 尺度空间极值检测：构建高斯金字塔和差分高斯金字塔（DoG），在多尺度空间中搜索潜在特征点。
2. 关键点精确定位：剔除低对比度和边缘响应的不稳定点，精确确定关键点的位置和尺度。
3. 方向分配：基于关键点邻域的梯度方向直方图，为每个关键点分配主方向，实现旋转不变性。
4. 特征描述符生成：提取关键点周围 16×16 邻域的梯度信息，生成 128 维特征向量。

💡 **为什么是128维？ **SIFT将关键点周围划分为 4×4 的子区域，每个子区域统计 8 个方向的梯度，因此 4×4×8 = 128 维。

核心概念

• **尺度（Scale） **：反映物体或特征的大小。通过高斯模糊来模拟不同尺度——模糊程度越大，对应的尺度越大。
• **尺度空间（Scale Space） **：图像在不同尺度下的连续表示。SIFT 通过高斯金字塔和 DoG 金字塔来构建离散化的尺度空间。

尺度空间构建流程

1. 初始化：读取图像并转换为灰度图。
2. 高斯金字塔构建：对图像进行多次高斯模糊，并逐步下采样（降低分辨率），形成多层金字塔结构。
3. DoG金字塔构建：相邻两层高斯模糊图像相减，得到差分高斯（DoG）图像，用于检测尺度空间的极值点。

---

2.1.2 SIFT特征提取实践

import cv2

# 读取图片并转为灰度图
img1 = cv2.imread('image1.jpg', cv2.IMREAD_GRAYSCALE)
img2 = cv2.imread('image2.jpg', cv2.IMREAD_GRAYSCALE)

# 创建SIFT特征提取器
sift = cv2.SIFT_create()

# 检测关键点并计算描述符
kp1, des1 = sift.detectAndCompute(img1, None)
kp2, des2 = sift.detectAndCompute(img2, None)

# 绘制关键点（带方向和尺度信息）
img1_with_keypoints = cv2.drawKeypoints(img1, kp1, None, flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)
img2_with_keypoints = cv2.drawKeypoints(img2, kp2, None, flags=cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)

# 可视化结果
cv2.imshow("Keypoints 1", img1_with_keypoints)
cv2.imshow("Keypoints 2", img2_with_keypoints)
cv2.waitKey(0)
cv2.destroyAllWindows()

📝 API说明：

• SIFT_create() 的 detectAndCompute() 方法接收一张单通道灰度图像和可选的掩码，返回关键点列表和对应的描述符矩阵。

2.1.3 SIFT参数详解

参数名	含义	默认值	调参建议
nfeatures	保留的最佳特征点数量（0表示保留所有）	0	若需限制计算量，可设置为 500~2000
nOctaveLayers	每个八度空间的层数	3	增加层数可提高检测精度，但会增加计算时间
contrastThreshold	过滤低对比度的阈值	0.04	值越低保留的特征点越多，但噪声点也会增加
edgeThreshold	过滤边缘响应的阈值	10	值越高保留的边缘特征越多
sigma	高斯滤波器在金字塔第0层的初始sigma值	1.6	一般无需调整

---

2.2 特征匹配方法

获得特征描述符后，需要在两幅图像之间建立特征点的对应关系。常见的匹配方法有两种：

2.2.1 暴力匹配（Brute-Force）

原理：将源图像中的每个特征点与目标图像中所有特征点逐一计算距离（如欧氏距离），取距离最小的作为匹配对。

• ✅ 优点：实现简单，匹配精度高
• ❌ 缺点：时间复杂度高（O(n×m)），适用于特征点较少的场景

2.2.2 FLANN匹配

**FLANN（Fast Library for Approximate Nearest Neighbors，快速近似最近邻搜索库） **通过构建高效索引结构（如KD树）来加速最近邻搜索。

核心步骤：

1. 📐 定义参数：设置索引参数（构建索引结构）和搜索参数（控制搜索精度）
2. 🔧 创建匹配器：基于参数初始化 FlannBasedMatcher
3. 🔍 执行匹配：对特征描述符进行近似最近邻搜索，返回匹配结果

FLANN参数说明

参数类型	参数名	含义	默认值
索引参数	algorithm	索引算法（1=KD树，5=层次聚类树）	1（KD树）
索引参数	trees	KD树数量（越多越精确，但构建越慢）	5
搜索参数	checks	搜索时遍历的叶节点数（越大越精确但越慢）	50

FLANN匹配实践

# 定义参数
index_params = dict(algorithm=1, trees=5)     # 索引参数：使用KD树
search_params = dict(checks=50)                # 搜索参数

# 创建FLANN匹配器
flann = cv2.FlannBasedMatcher(index_params, search_params)

# 执行匹配（k=2表示对每个特征点找2个最邻近点，用于后续比率测试）
matches = flann.knnMatch(des1, des2, k=2)

# matches 是 DMatch 对象列表，每个DMatch包含：
#   • distance: 特征点间的距离（越小匹配越好）
#   • trainIdx: 训练图像（目标图）中描述符的索引
#   • queryIdx: 查询图像（源图）中描述符的索引

2.2.3 Lowe's比率测试（过滤误匹配）

核心思想：对于每个特征点，比较其最近邻距离与次近邻距离的比值。若最近邻显著优于次近邻（说明该匹配具有区分度），则保留。

good_matches = []
for m, n in matches:
    if m.distance < 0.7 * n.distance:  # Lowe建议的比例阈值
        good_matches.append(m)

📌 **为什么是0.7？ **Lowe在论文中通过实验发现，0.7能在保留真匹配和剔除假匹配之间取得最佳平衡。

2.2.4 匹配点优化（DBSCAN聚类）

比率测试后仍可能存在离散的误匹配点。通过DBSCAN密度聚类，可以进一步过滤空间分布离散的噪声点，保留空间聚集的可信匹配。

优化流程：

1. 从 good_matches 中提取源图像和目标图像的匹配点坐标
2. 对源图像匹配点进行 DBSCAN 密度聚类
3. 过滤标记为噪声点（label=-1）的离散匹配

from sklearn.cluster import DBSCAN
import numpy as np

# 提取匹配点坐标
src_pts = np.float32([kp1[m.queryIdx].pt for m in good_matches]).reshape(-1, 2)
dst_pts = np.float32([kp2[m.trainIdx].pt for m in good_matches]).reshape(-1, 2)

# DBSCAN聚类
# eps: 两点被视为邻居的最大距离（像素）
# min_samples: 一个点被视为核心点所需的最小邻居数
clustering = DBSCAN(eps=30, min_samples=3).fit(src_pts)
labels = clustering.labels_

# 处理每个聚类簇
results = []
for label in set(labels):
    if label == -1:  # 跳过噪声点
        continue

    label_mask = (labels == label)
    src_pts_cluster = src_pts[label_mask]
    dst_pts_cluster = dst_pts[label_mask]

    results.append({
        'src': src_pts_cluster,
        'dst': dst_pts_cluster,
        'cluster': label
    })

💡 调参建议：eps 控制聚类的紧密程度，min_samples 控制最小簇大小。对于 icon 定位场景，eps=30, min_samples=3 是经验值。

---

2.3 匹配优化与评估

2.3.1 单应性矩阵估计

**单应性矩阵（Homography Matrix，H） **是一个 3×3 的变换矩阵，描述了两个平面图像之间的透视变换关系。通过该矩阵，可将目标图像中的任意点映射到源图像空间中。

通常使用 RANSAC（随机采样一致性）算法 来鲁棒地估计单应性矩阵。

RANSAC算法流程

1. 🎲 随机采样：从匹配点中随机选取 4 对（求解单应性矩阵的最小点数）
2. 📐 模型拟合：用这 4 对点计算候选单应性矩阵 H
3. ✅ 内点统计：测试所有匹配点，统计满足变换误差阈值（重投影误差 < 阈值）的内点数量
4. 🔄 迭代优化：重复上述过程，保留内点数量最多的 H 作为最优模型

代码

H, status = cv2.findHomography(target_keypoints, source_keypoints, cv2.RANSAC)

2.3.2 匹配结果可视化

通过单应性矩阵将目标图像（icon）的四个角点变换到源图像中，绘制匹配区域的边界框和特征点连线。

# 获取目标图的宽高
h, w = img2.shape[:2]

# 定义目标图的四个角点
corners = np.float32([[0, 0], [0, h-1], [w-1, h-1], [w-1, 0]]).reshape(-1, 1, 2)

# 透视变换：将角点映射到源图像
dst_corners = cv2.perspectiveTransform(corners, H)

# 在源图像上绘制蓝色匹配框
img_result = cv2.polylines(img1, [np.int32(dst_corners)], True, (255, 0, 0), 3, cv2.LINE_AA)

# 绘制匹配特征点（绿色圆点）
for pt in src_pts:
    cv2.circle(img_result, (int(pt[0]), int(pt[1])), 5, (0, 255, 0), -1)

2.3.3 匹配置信度评估

为量化匹配的可靠性，可采用以下三种方法计算置信度：

方法1：内点比例法

原理：内点数量占总匹配点数量的比例。比例越高，匹配越可靠。

num_matches = len(src_pts)          # 总匹配点数
num_inliers = np.sum(status)         # 内点数量
inliers_ratio = num_inliers / num_matches
confidence = inliers_ratio           # 置信度 ∈ [0, 1]

方法2：归一化匹配距离法

原理：基于特征描述符的匹配距离，距离越小说明特征越相似。将平均距离归一化为置信度。

avg_distance = sum(m.distance for m in good_matches) / len(good_matches)
max_distance = max(m.distance for m in good_matches)
normalized_distance = 1 - (avg_distance / max_distance)
confidence = normalized_distance     # 置信度 ∈ [0, 1]

方法3：综合加权法

结合内点比例和归一化距离，通过加权融合得到综合置信度：

# 权重可根据应用场景调整
confidence = 0.7 * inliers_ratio + 0.3 * normalized_distance

📊 推荐阈值：综合置信度 > 0.5 可认为匹配成功，> 0.7 为高置信度匹配。

---

三、完整流程

3.1 系统流程图

graph TD
    A[客户端] -->|POST /match_image| B[接收图片]
    B --> E[特征提取]
    E --> F[特征匹配]
    F --> G{匹配成功?}
    G -->|是| H[计算位置]
    G -->|否| I[返回失败]
    H --> J[绘制结果]
    J --> K[保存结果图]
    K --> L[计算中心坐标]
    L --> M[清理临时文件]
    I --> M
    M --> N[返回响应]

3.2 核心模块拆解

graph TD
    subgraph S1[特征提取]
        E1[SIFT算法] -->|最多2048个关键点| E2[提取特征点]
    end

    subgraph S2[特征匹配]
        F1[LightGlue] -->|比率测试 0.7| F2[初步匹配]
        F2 --> F3[DBSCAN聚类]
        F3 --> F4[RANSAC估计]
        F4 --> F5[计算单应性矩阵]
    end

    subgraph S3[结果处理]
        J1[绘制蓝色边框] -->|线宽3px| J2[标记特征点]
        K1[保存至output目录] --> K2[输出结果图片]
    end

    E2 --> F1
    F5 --> J1

3.3 关键参数速查

阶段	参数	推荐值	说明
特征提取	SIFT nfeatures	0（不限制）	可根据图像复杂度调整
比率测试	Lowe's ratio	0.7	越低匹配越严格
DBSCAN	eps / min_samples	30 / 3	根据icon尺寸调整
RANSAC	ransacReprojThreshold	5.0	像素单位，越大越宽松
置信度	综合阈值	> 0.5	匹配成功判定

---
