3.3 SPPNet
学习目标
-
目标
- 说明SPPNet的特点
- 说明SPP层的作用
-
应用
- 无

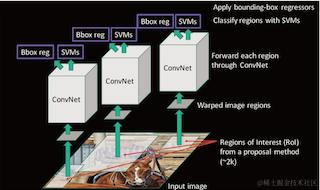

R-CNN的速度慢在哪？
每个候选区域都进行了卷积操作提取特征。
3.3.1 SPPNet
SPPNet主要存在两点改进地方，提出了SPP层
- 减少卷积计算
- 防止图片内容变形
| R-CNN模型 | SPPNet模型 |
|---|---|
| 1、R-CNN是让每个候选区域经过crop/wrap等操作变换成固定大小的图像 2、固定大小的图像塞给CNN 传给后面的层做训练回归分类操作 | 1、SPPNet把全图塞给CNN得到全图的feature map 2、让候选区域与feature map直接映射，得到候选区域的映射特征向量 3、映射过来的特征向量大小不固定，这些特征向量塞给SPP层(空间金字塔变换层)，SPP层接收任何大小的输入，输出固定大小的特征向量，再塞给FC层 |
3.3.1.1 映射

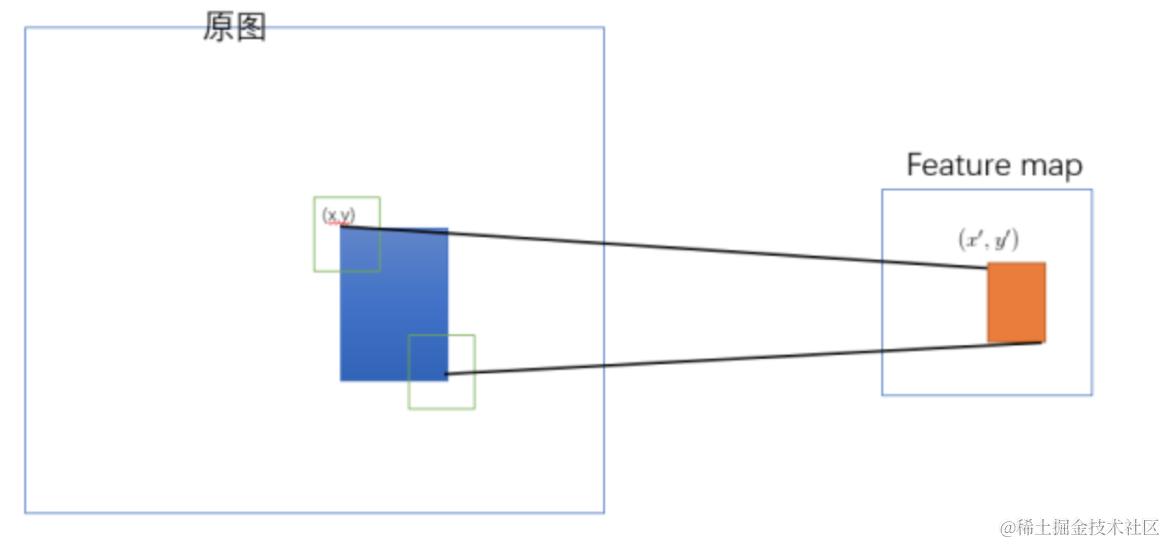

原始图片经过CNN变成了feature map,原始图片通过选择性搜索（SS）得到了候选区域，现在需要将基于原始图片的候选区域映射到feature map中的特征向量。映射过程图参考如下：
整个映射过程有具体的公式，如下
假设(x′,y′)(x′,y′)表示特征图上的坐标点，坐标点(x,y)表示原输入图片上的点，那么它们之间有如下转换关系，这种映射关心与网络结构有关：(x,y)=(S∗x′,S∗y′)，即
-
左上角的点：
- x′=[x/S]+1
-
右下角的点：
- x′=[x/S]−1
其中 SS 就是CNN中所有的strides的乘积，包含了池化、卷积的stride。论文中使用S的计算出来为=16
拓展：如果关注这个公式怎么计算出来，请参考：[
3.3.1.2 spatial pyramid pooling
通过spatial pyramid pooling 将任意大小的特征图转换成固定大小的特征向量

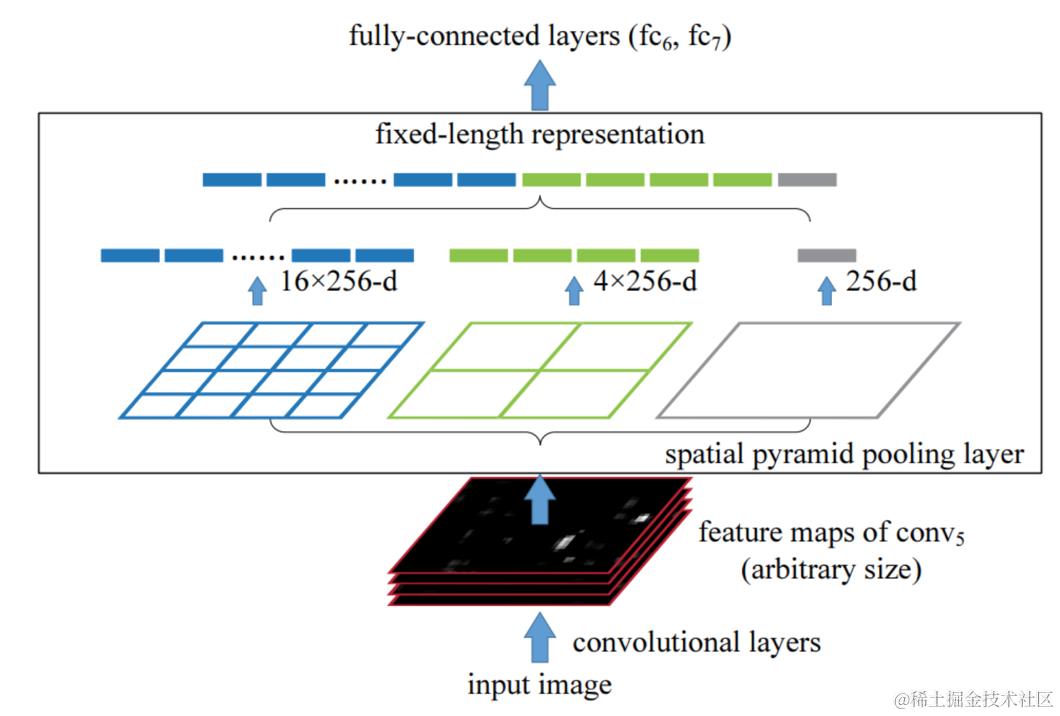

示例：假设原图输入是224x224，对于conv出来后的输出是13x13x256的，可以理解成有256个这样的Filter，每个Filter对应一张13x13的feature map。接着在这个特征图中找到每一个候选区域映射的区域，spp layer会将每一个候选区域分成1x1，2x2，4x4三张子图，对每个子图的每个区域作max pooling，得出的特征再连接到一起，就是(16+4+1)x256的特征向量,接着给全连接层做进一步处理，如下图：
3.3.2 SPPNet总结

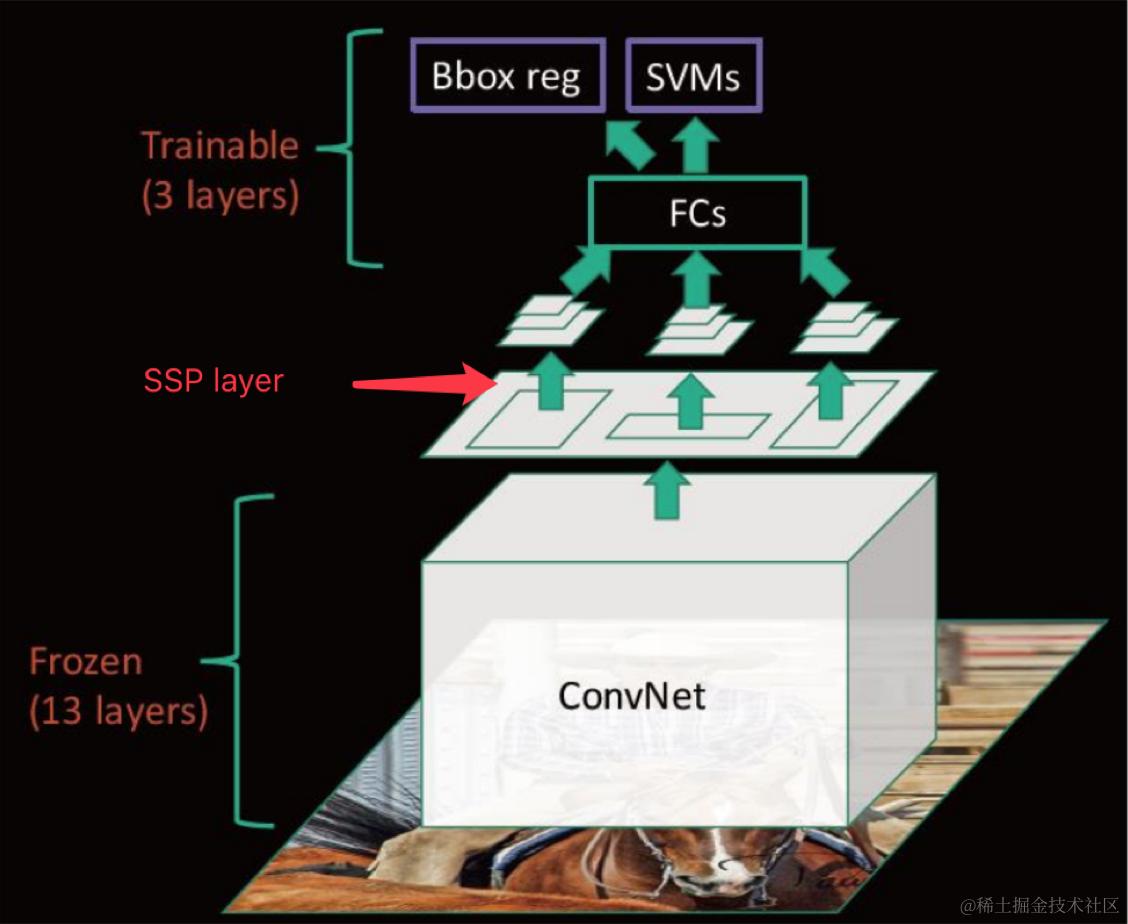

来看下SPPNet的完整结构
-
优点
- SPPNet在R-CNN的基础上提出了改进，通过候选区域和feature map的映射，配合SPP层的使用，从而达到了CNN层的共享计算，减少了运算时间， 后面的Fast R-CNN等也是受SPPNet的启发
-
缺点
-
训练依然过慢、效率低，特征需要写入磁盘(因为SVM的存在)
-
分阶段训练网络：选取候选区域、训练CNN、训练SVM、训练bbox回归器, SPP-Net在fine-tuning阶段无法使用反向传播微调SPP-Net前面的Conv层
-
3.3.3 总结
-
掌握SPP的池化作用
-
掌握SPP的优缺点
3.3.4 问题？
1、SPPNet的映射过程描述？公式？
2、spatial pyramid pooling的过程？
3、SPPNet相对于R-CNN的改进地方？
3.4 Fast R-CNN
学习目标
-
目标
- 了解Fast R-CNN的结构特点
- 说明RoI pooling的特点
- 了解多任务损失
-
应用
- 无
SPPNet的性能已经得到很大的改善，但是由于网络之间不统一训练，造成很大的麻烦，所以接下来的Fast R-CNN就是为了解决这样的问题
3.4.1 Fast R-CNN
改进的地方：
- 提出一个RoI pooling，然后整合整个模型，把CNN、SPP变换层、分类器、bbox回归几个模块一起训练
-
步骤

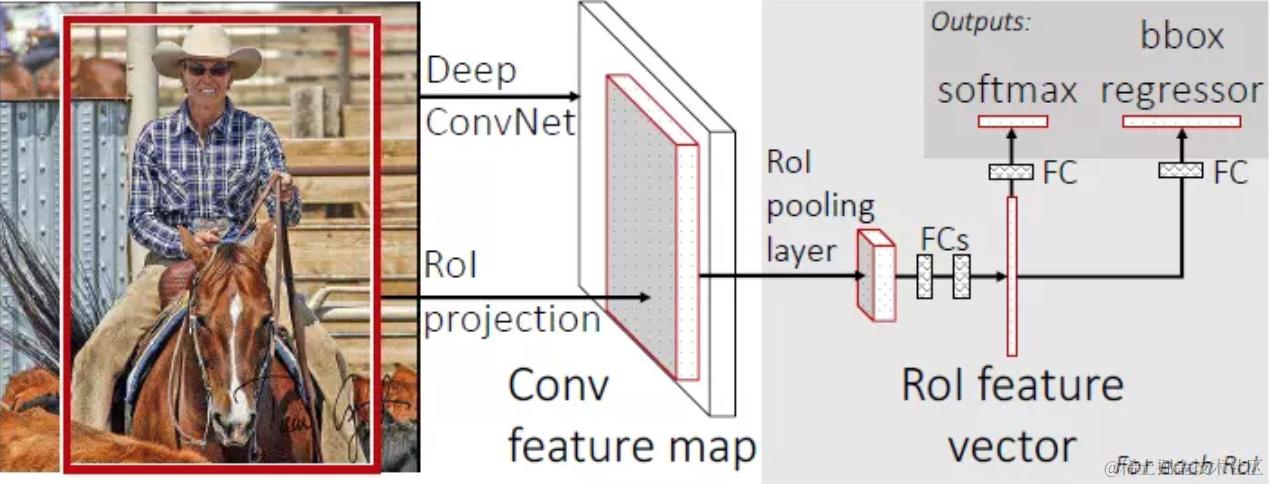

- 首先将整个图片输入到一个基础卷积网络，得到整张图的feature map
- 将region proposal（RoI）映射到feature map中
- RoI pooling layer提取一个固定长度的特征向量，每个特征会输入到一系列全连接层，得到一个RoI特征向量**（此步骤是对每一个候选区域都会进行同样的操作）**
-
其中一个是传统softmax层进行分类，输出类别有K个类别加上”背景”类
-
另一个是bounding box regressor
-
3.4.1.1 RoI pooling

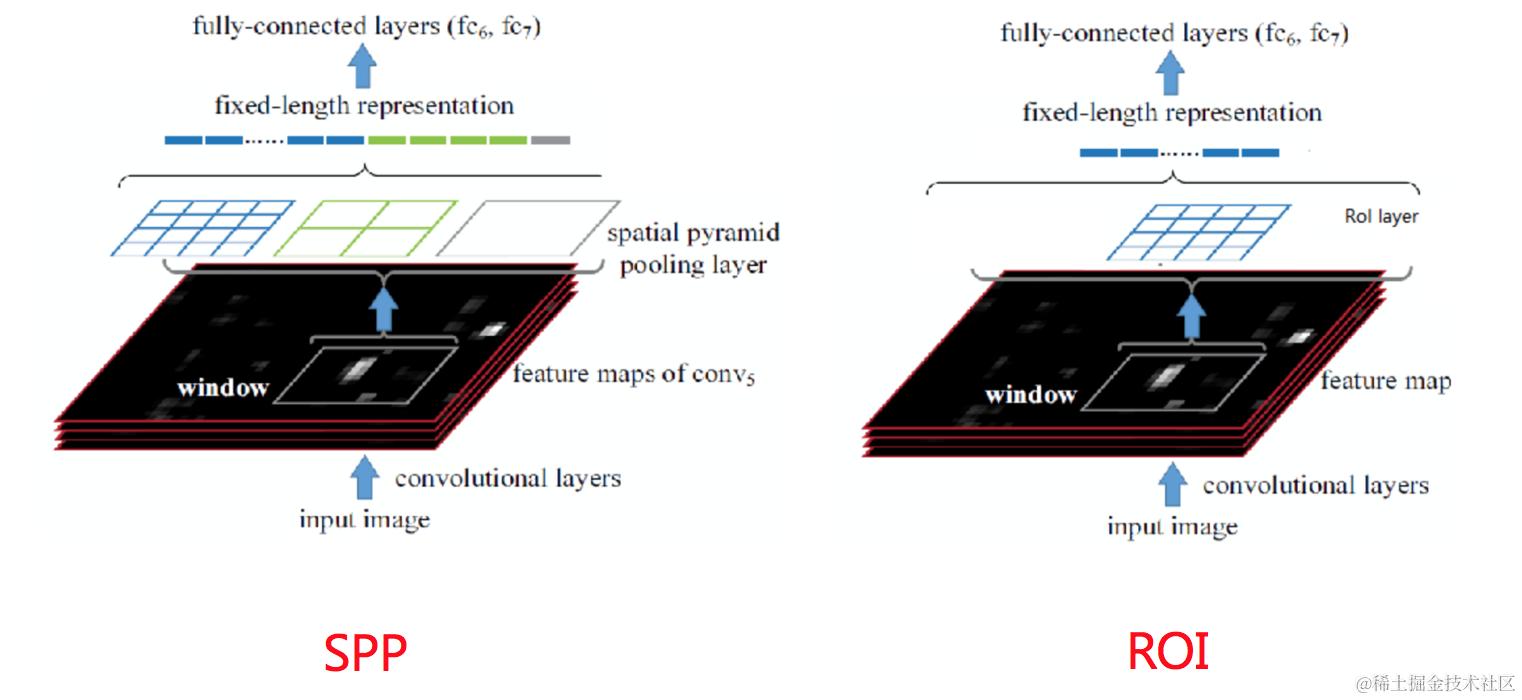

首先RoI pooling只是一个简单版本的SPP，目的是为了减少计算时间并且得出固定长度的向量。
- RoI池层使用最大池化将任何有效的RoI区域内的特征转换成具有H×W的固定空间范围的小feature map，其中H和W是超参数 它们独立于任何特定的RoI。
例如：VGG16 的第一个 FC 层的输入是 7 x 7 x 512，其中 512 表示 feature map 的层数。在经过 pooling 操作后，其特征输出维度满足 H x W。假设输出的结果与FC层要求大小不一致，对原本 max pooling 的单位网格进行调整，使得 pooling 的每个网格大小动态调整为 h/H,w/W, 最终得到的特征维度都是 HxWxD。
它要求 Pooling 后的特征为 7 x 7 x512，如果碰巧 ROI 区域只有 6 x 6 大小怎么办？每个网格的大小取 6/7=0.85 , 6/7=0.85，以长宽为例，按照这样的间隔取网格：[0,0.85,1.7,2.55,3.4,4.25,5.1,5.95]，取整后，每个网格对应的起始坐标为：[0,1,2,3,3,4,5]
