kivy 之布局(上)kivy最新版2.3.1 (截止2025年上半年), 其提供的布局类有如下这些: GridLay

kivy最新版2.3.1 (截止2025年上半年), 其提供的布局类有如下这些:

GridLayout
PageLayout
BoxLayout
StackLayout
AnchorLayout
FloatLayout
RelativeLayout
ScatterLayout

布局(上)我们讨论前4个布局类

1.GridLayout(网格布局)

表现形式为多行多列的矩阵.每个被添加的组件都是自动从左向右, 从上向下依次被添加的.

from kivy.app import App
from kivy.uix.gridlayout import GridLayout
from kivy.uix.label import Label
from kivy.uix.textinput import TextInput

# 创建一个集成了GridLayout的自定义类
class MyGridLayout(GridLayout):

    # 初始化参数
    def __init__(self, **kwargs):
        super(MyGridLayout, self).__init__(**kwargs)

        self.cols = 2
        self.rows = 2
        self.add_widget(Label(text="UserName:"))
        self.add_widget(TextInput(multiline=False))
        self.add_widget((Label(text='Password:')))
        self.add_widget(TextInput(password=True, multiline=False))

class MyApp(App):

    def build(self):
        # 将构建的自定义GridLayout实例化返回
        return MyGridLayout()

if __name__ == '__main__':

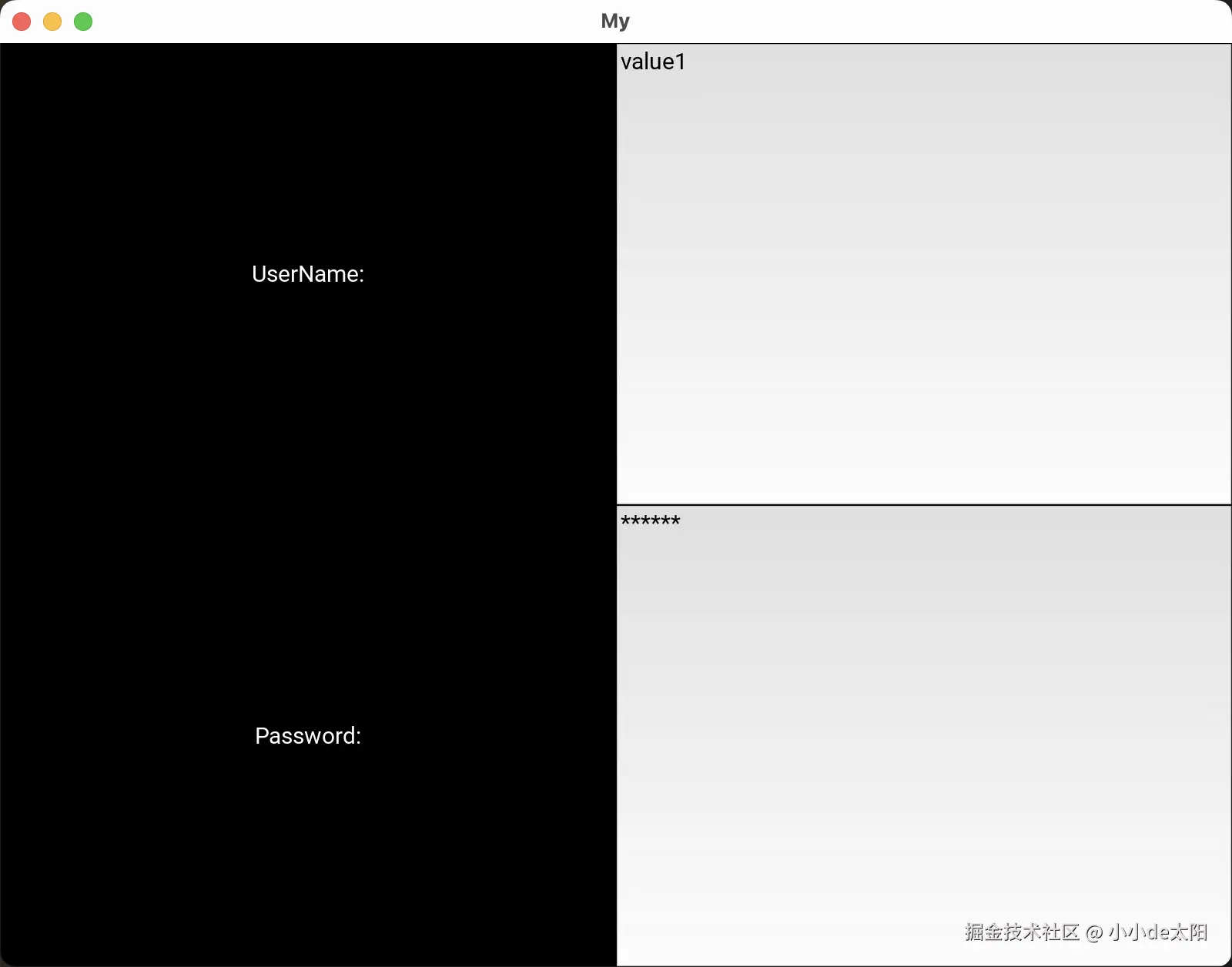

界面样式:

构建网格布局,必须指定cols或者rows, 否则会抛出异常: [WARNING] <__main__.MyGridLayout object at 0x106a873f0> have no cols or rows set, layout is not triggered.

GridLayout的官方文档

API说明

类

kivy.uix.gridlayout.GridLayout

属性和方法

rows

网格的行数量

类型: NumericProperty

默认值:None

cols

网格的列数量

类型: NumericProperty

默认值:None

col_default_width

列使用的默认最小尺寸

类型:NumericProperty

默认值:0

row_default_height

行使用的默认最小尺寸

类型:NumericProperty

默认值:0

col_force_default

强制列使用默认值, 如果设置为True, 则忽略width和size_hint_x设置的值.

类型:BooleanProperty

默认值:False

row_force_default

强制行使用默认值, 如果设置为True, 则忽略height和size_hint_y设置的值.

类型:BooleanProperty

默认值:False

rows_minimum

行最小的高度

类型:DictProperty

默认值:{}

cols_minimum

列最小的宽度

类型:DictProperty

默认值:{}

do_layout(*largs)

当布局由触发器调用时，会调用此函数

minimum_size

自动计算容纳所有子项所需的最小尺寸

类型: ReferenceListProperty,由(minimum_width, minimum_height)构成, 只读

minimum_width

自动计算容纳所有子项所需的最小宽度

类型: NumericProperty

默认值:0

minimum_heigh

自动计算容纳所有子项所需的最小高度

类型: NumericProperty

默认值:0

orientation

布局的方向, 即每一个Widget都是以什么样的顺序被填充进布局的.

有效的布局有:lr-tb、tb-lr、rl-tb、tb-rl、lr-bt、bt-lr、rl-bt、bt-rl 字母的意义分别是

lr: 从左向右

tb: 从上向下

字母颠倒则方向相反

类型:OptionProperty

默认值:lr-tb

padding

布局框与每个内部Widget的填充间距.

有3种使用方法,分别是:

[padding_left, padding_top, padding_right, padding_bottom]
[padding_horizontal, padding_vertical]
[padding]

类型:VariableListProperty

默认值:[0, 0, 0, 0]

spacing

子组件的间距

有2种使用方法,分别是:

[spacing_horizontal, spacing_vertical]
[spacing]

类型:VariableListProperty

默认值:[0, 0]

案例

import os

from kivy.app import App
from kivy.graphics import Color, Rectangle
from kivy.uix.button import Button
from kivy.uix.gridlayout import GridLayout
from kivy.core.text import LabelBase

# 可以在这里下载喜欢的字体: https://font.chinaz.com/
font_path = os.path.join(os.path.dirname(__file__), 'youaimoshouheiti-regular.ttf')
##覆盖默认的字体Roboto
LabelBase.register('Roboto', font_path)
LabelBase.register('自定义字体', font_path)


class StyledGridLayout(GridLayout):

    def __init__(self, **kwargs):
        super().__init__(**kwargs)

        # 此段代码是为了给GridLayout设置一个背景色,在布局更新时, 背景色随之更新
        with self.canvas.before:
            Color(0.5, 0.5, 1)  # 设置背景色为浅蓝色，RGB值 (0.5, 0.5, 1)
            self.rect = Rectangle(size=self.size, pos=self.pos)
        self.bind(size=self.update_rect, pos=self.update_rect)

        self.cols = 2
        self.rows = 2

        #设置内部组件间的距离
        # 统一40
        self.spacing = 40
        # 左右30, 上下50
        self.spacing = [30, 50]

        # 设置布局的边框距离内部组件的距离
        # 统一100
        self.padding = 100
        # 左右100, 上下150
        self.padding = [100, 150]
        # 左20, 上40, 右60, 下80
        self.padding = [20, 40, 60, 80]

        # 强制设置宽度为300
        self.col_default_width = 300
        # self.col_force_default = True

        # 强制设置高度为100
        self.row_default_height = 100
        self.row_force_default = True

        self.add_widget(Button(text="壹"))
        self.add_widget(Button(text="贰"))
        self.add_widget(Button(text="叁"))
        self.add_widget(Button(text="肆"))

    def update_rect(self, *args):
        self.rect.size = self.size
        self.rect.pos = self.pos


class GridLayoutApp(App):

    def build(self):
        return StyledGridLayout()


if __name__ == '__main__':
    GridLayoutApp().run()

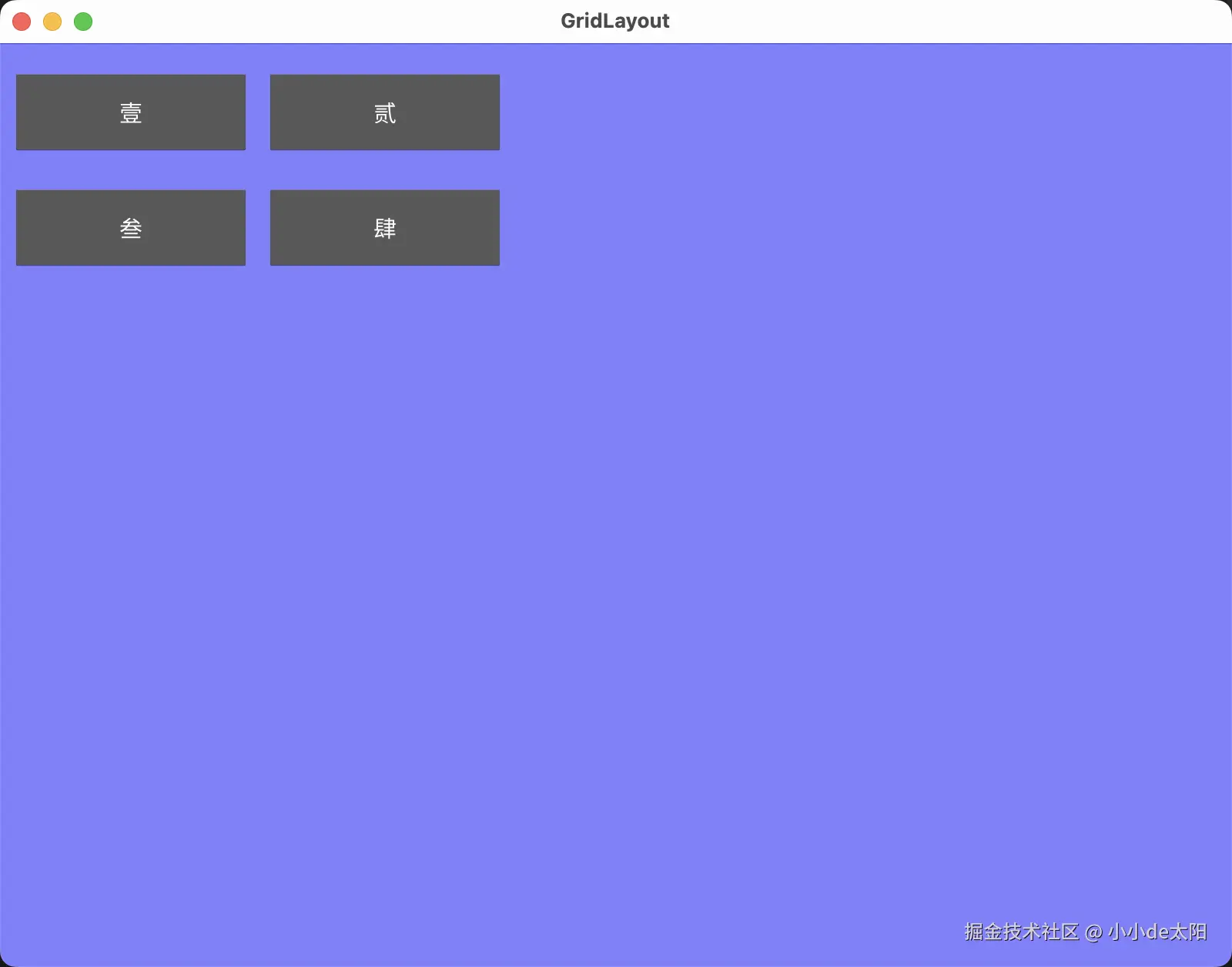

效果图

2.PageLayout

PageLayout用于创建一个简单的可以翻页的布局. PageLayout并不遵循这些属性: size_hint, size_hint_min, size_hit_max, pos_hint

from kivy.app import App
from kivy.uix.button import Button
from kivy.uix.gridlayout import GridLayout
from kivy.uix.pagelayout import PageLayout


class MyPageLayout(PageLayout):

    def __init__(self, **kwargs):
        super().__init__(**kwargs)

        self.button = Button(text='Button1', background_color = 'red')
        self.add_widget(self.button)

        self.swipe_threshold = .1

        gl2 = GridLayout()
        gl2.cols = 1
        gl2.rows = 2

        gl2.add_widget(Button(text='Button2', background_color = 'blue'))
        gl2.add_widget(Button(text='Button3', background_color = 'yellow'))

        self.add_widget(gl2)


class PageLayoutApp(App):

    def build(self):
        return MyPageLayout()


if __name__ == '__main__':
    PageLayoutApp().run()

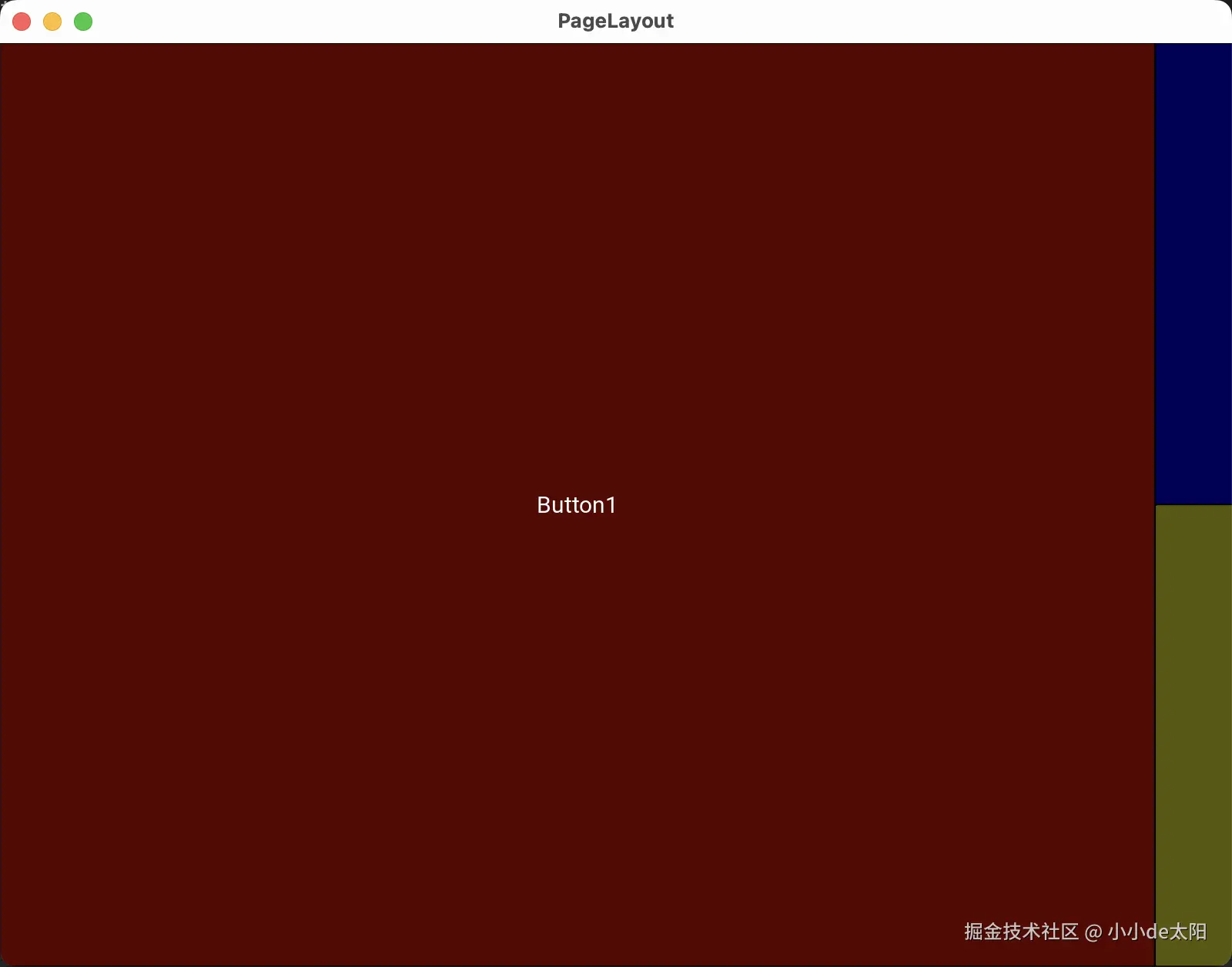

界面样式

此例中, PageLayout

首先,添加了一个Button作为第一页的内容(第一张图片);
其次,添加了一个GridLayout作为第二页的内容(第二张图片)

一般情况下, PageLayout是作为其它Layout的容器存在的,因此放置诸如GridLayout的布局等是推荐的方式.

PageLayout的官方文档

API说明

类

kivy.uix.pagelayout.PageLayout

属性和方法

anim_kwargs

用于构建动画的关键参数

类型:DictProperty

默认值:{‘d’: .5, ‘t’: ‘in_quad’}

border

当前页面边框的宽度，用于在需要时显示上一页/下一页滑动区域

类型:NumericProperty

默认值:50dp

do_layout(*largs)

当布局由触发器调用时，会调用此函数. 如果自定义PageLayout的子类, 不应该覆盖此方法, 而是应该重写_trigger_layout()

类型:function

on_touch_down(touch)

当触摸按下时, 所采取的动作

类型:function

参数: kivy.input.motionevent.MotionEvent

返回值: bool, 如果为真，则触摸事件的分发将停止; 如果为假，事件将继续分发给Widget树的其余部分

on_touch_move(touch)

当触摸移动时, 所采取的动作

类型:function

参数: kivy.input.motionevent.MotionEvent

返回值: bool, 如果为真，则触摸事件的分发将停止; 如果为假，事件将继续分发给Widget树的其余部分

on_touch_up(touch)

当触摸松开时, 所采取的动作

类型:function

参数: kivy.input.motionevent.MotionEvent

返回值: bool, 如果为真，则触摸事件的分发将停止; 如果为假，事件将继续分发给Widget树的其余部分

page

想要展示的页面的索引

类型:NumericProperty

默认值:0

swipe_threshold

用于触发滑动操作的阈值，以组件大小的比例表示. 比如设置为.5, 就需要滑动下一页到整个PageLayout的50%才会触发翻页.

类型:NumericProperty

默认值:.5

3.BoxLayout

BoxLayout把其内部的Widget按照横向或者纵向的顺序依次排列.

可以通过设置子Widget的size_hint属性, 来改变子组件在BoxLayout的空间占比.

如box_layout.add_widget(Button(text='Hello', size_hint=(.7, 1)))会添加一个横向占比70%的按钮.

控制位置的属性在此组件中只能部分被使用, 这依赖于属性orientation: 如果orientation = 'vertical': x, right, center_x是生效的; 如果orientation = 'horizontal': y, top, center_y是生效的.

固定尺寸的子组件优先占用空间, 其它按"比例占用的子组件"再依据自身空间占比在剩余空间中计算尺寸.

如:

from kivy.app import App
from kivy.uix.boxlayout import BoxLayout
from kivy.uix.button import Button


class MyBoxLayout(BoxLayout):

    def __init__(self, **kwargs):
        super().__init__(**kwargs)

        # self.size = (1000, 500)

        # 可以设置布局是横向or纵向
        self.orientation = 'horizontal'
        # self.orientation = 'vertical'

        self.add_widget(Button(text='button1', background_color='red', size= (150, 500), size_hint= (None, None)))
        self.add_widget(Button(text='button2', background_color='blue', size_hint=(.5, 1)))
        self.add_widget(Button(text='button3', background_color='green', size_hint=(.5, 1)))


class MyBoxLayoutApp(App):

    def build(self):
        return MyBoxLayout()


if __name__ == '__main__':
    MyBoxLayoutApp().run()

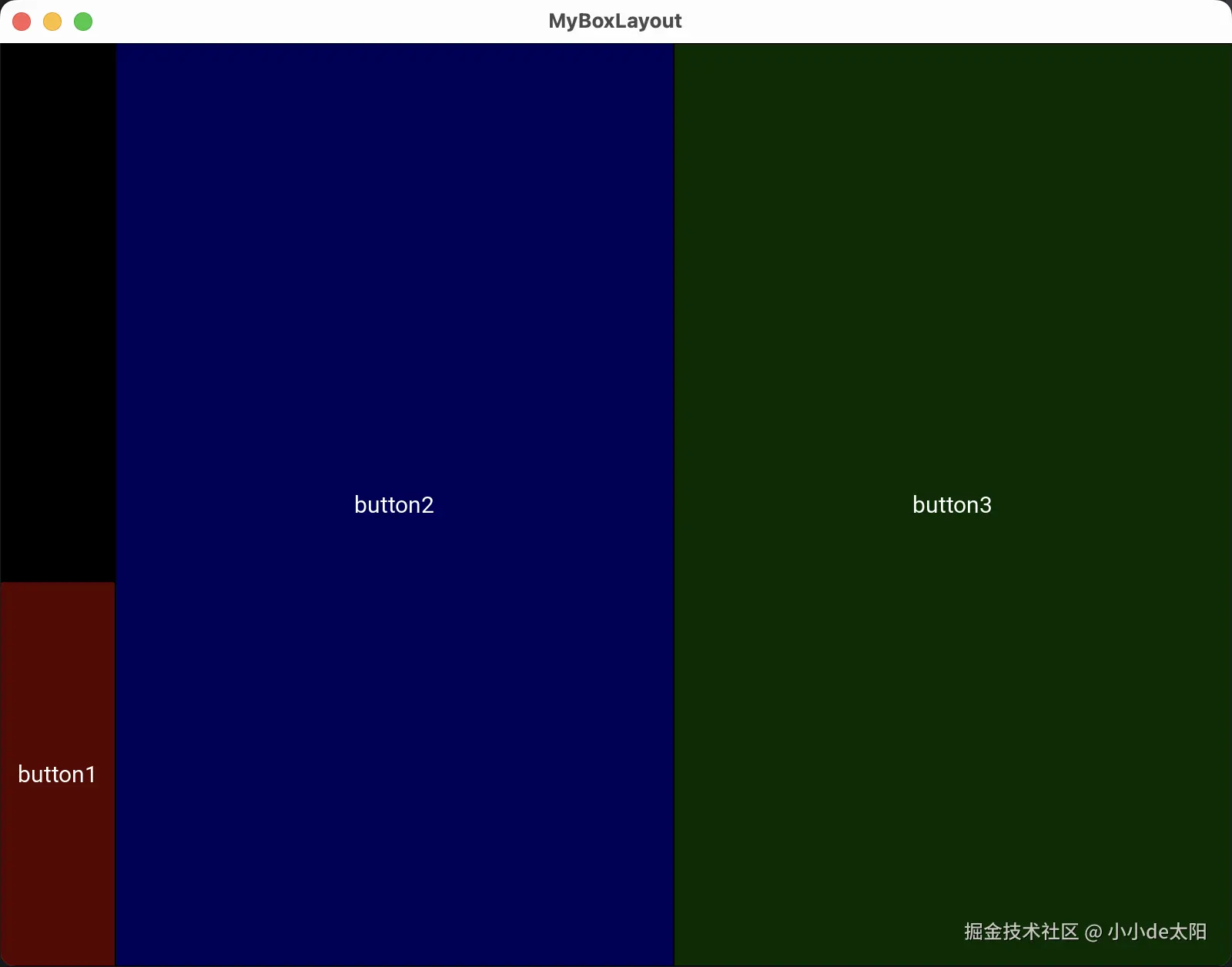

上例中优先计算button1的尺寸, 其次button2和button3再根据比例计算尺寸, 展示效果:

BoxLayout的官方文档

API说明

类

kivy.uix.boxlayout.BoxLayout

属性和方法

add_widget(widget, *args, **kwargs)

向BoxLayout中添加子Widget, 其它Layout也有同样的方法

入参:

widget:子组件;
index:添加是下标位置, 默认一个一个往后加;
canvas:str, widget的画布效果, 可以是before, after, None

do_layout(**largs)

当布局由触发器调用时，会调用此函数. 如果自定义PageLayout的子类, 不应该覆盖此方法, 而是应该重写_trigger_layout()

类型:function

minimum_height

自动计算出的容纳所有子元素所需的最小高度

类型:NumericProperty

默认值:0, 这是一个只读属性

minimum_width

自动计算出的容纳所有子元素所需的最小宽度

类型:NumericProperty

默认值:0, 这是一个只读属性

minimum_size

自动计算出的容纳所有子元素所需的最小尺寸

类型:ReferenceListProperty

默认值:(0,0), 这是一个只读属性

orientation

布局的方向

类型:OptionProperty

默认值:horizontal, 可选值:vertical或horizontal.

padding

布局框与每个内部Widget的填充间距.

有3种使用方法,分别是:

[padding_left, padding_top, padding_right, padding_bottom]
[padding_horizontal, padding_vertical]
[padding]

类型:VariableListProperty

默认值:[0, 0, 0, 0]

spacing

子组件的间距

有2种使用方法,分别是:

[spacing_horizontal, spacing_vertical]
[spacing]

类型:VariableListProperty

默认值:[0, 0]

4.StackLayout

StackLayout可以以水平或者垂直的方式, 尽可能多的填充子Widget. 每个子Widget的尺寸都可以不相同.

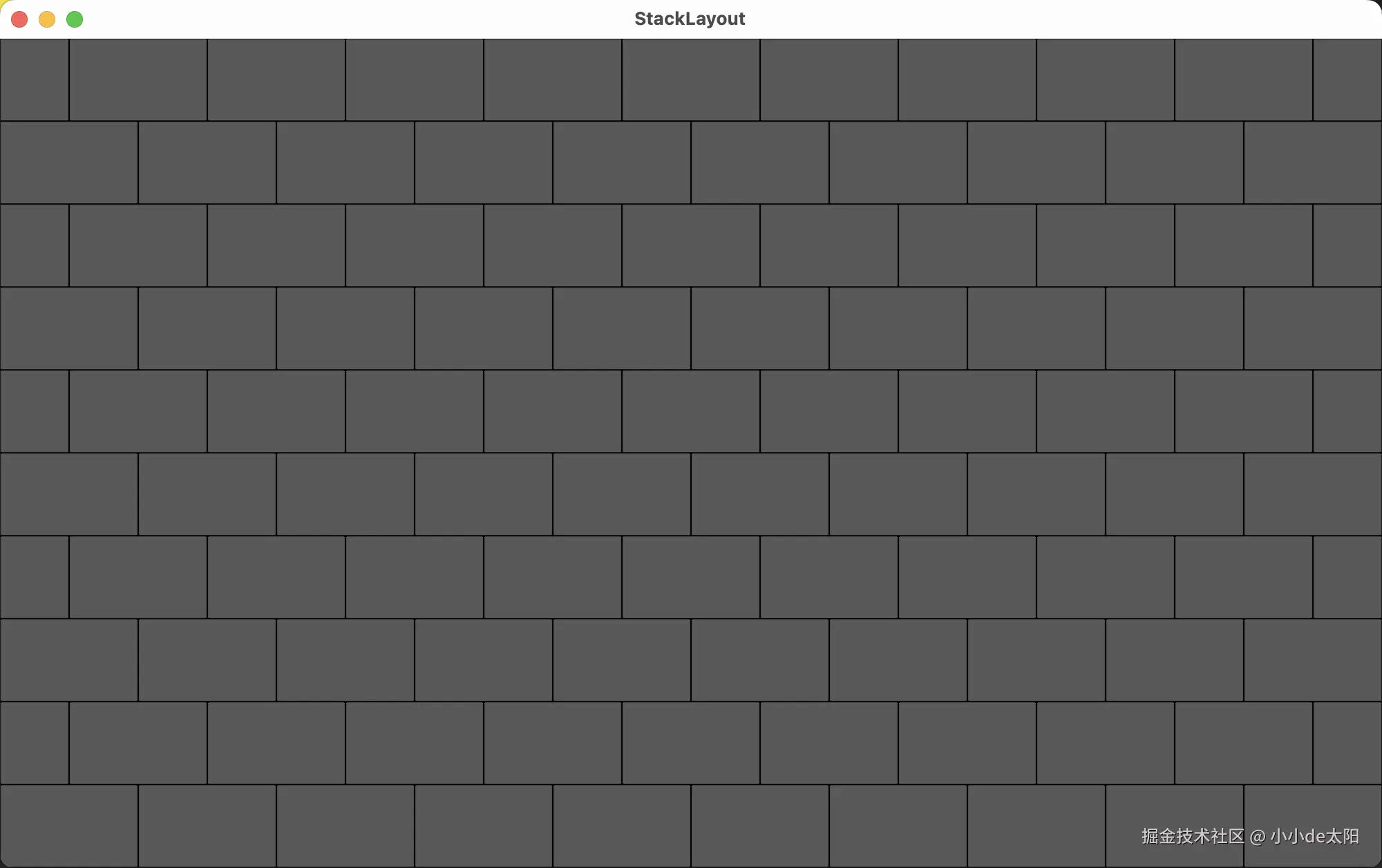

比如我们可以使用按钮写一面有趣的墙:

它是用StackLayout实现的:

from kivy.app import App
from kivy.core.window import Window
from kivy.uix.button import Button
from kivy.uix.stacklayout import StackLayout


class MyStackLayout(StackLayout):

    def __init__(self, **kwargs):
        super().__init__(**kwargs)


        for i in range(10):
            if i % 2 == 0:
                # 某些行是有半截砖的, 2个半截构成比整砖的构成, 会多1块
                bricks_each_line = 11
            else:
                # 如果当前行全部是整转, 就需要10块
                bricks_each_line = 10

            for j in range(bricks_each_line):
                if (j == 0 or j == 10) and i % 2 == 0:
                    # 间隔的某些行左右会多出2块半截的砖(stackLayout中的Widget的大小可以不一致)
                    x_hint = .05
                else:
                    # 定义每块砖的横向占比是0.1(10%), 10块砖刚好塞满100%
                    x_hint = .1

                # 每块转按照计算的大小比例排放, 由于是放10层, 因此每层需要占0.1(即10%)
                self.add_widget(Button(text='', size_hint=(x_hint, .1)))


class StackLayoutApp(App):
    def build(self):
        # 设置墙的宽度和高度
        Window.size = (1000, 600)
        return MyStackLayout()


if __name__ == '__main__':
    StackLayoutApp().run()

通过子组件的size_hint属性, 可以设置其在StackLayout中的尺寸占比.

另外,可以在App的build()方法中设置Window.size = (x, y)来完成整个窗口的大小的调整.

StackLayout的官方文档

API说明

类

kivy.uix.stacklayout.StackLayout

属性和方法

do_layout(*largs)

当布局由触发器调用时，会调用此函数. 如果自定义PageLayout的子类, 不应该覆盖此方法, 而是应该重写_trigger_layout()

类型:function

minimum_width

自动计算容纳所有子项所需的最小宽度, 它由布局自动设置, 无序调整

类型: NumericProperty

默认值:0

minimum_heigh

自动计算容纳所有子项所需的最小高度, 它由布局自动设置, 无序调整

类型: NumericProperty

默认值:0

minimum_size

自动计算出的容纳所有子元素所需的最小尺寸, 它由布局自动设置, 无序调整

类型:ReferenceListProperty

默认值:(0,0), 这是一个只读属性

orientation

布局的方向, 即每一个Widget都是以什么样的顺序被填充进布局的.

有效的布局有:lr-tb、tb-lr、rl-tb、tb-rl、lr-bt、bt-lr、rl-bt、bt-rl 字母的意义分别是

lr: 从左向右

tb: 从上向下

字母颠倒则方向相反

类型:OptionProperty

默认值:lr-tb

padding

布局框与每个内部Widget的填充间距.

有3种使用方法,分别是:

[padding_left, padding_top, padding_right, padding_bottom]
[padding_horizontal, padding_vertical]
[padding]

类型:VariableListProperty

默认值:[0, 0, 0, 0]

spacing

子组件的间距

有2种使用方法,分别是:

[spacing_horizontal, spacing_vertical]
[spacing]
