在复杂的项目生命周期中，无论是需求梳理、技术选型，还是团队协作与落地部署，都离不开一张清晰的 “导航图”—— 项目架构图。
项目结构图以可视化的方式，将抽象的业务目标、系统组件、技术逻辑与部署方案转化为直观的图形语言，既是对齐团队认知的 “共同语言”，也是支撑项目从概念到落地的 “设计蓝图”。
本周小编将结合案例，深入解析项目架构图的详细分类，带你读懂这张贯穿项目全生命周期的关键工具。
0 1
项目架构图简介项目架构图是可视化展示项目核心组件、组件间关系及整体逻辑的图表，是项目规划、沟通、开发和维护的核心工具。它能帮助团队成员和项目利益相关者快速理解项目的“蓝图”，比如结构设计、技术选型、数据流和协作边界等。
没有一个适用于所有项目的单一架构图模板，因为它高度依赖于项目的类型、规模、技术和目标。所以，接下来会结合一些个性化很强的模板和通用干货，帮助大家更好的理解项目架构图。
我们知道，工具的辅助使用是可以帮助我们更好的推进工作，提高效率的，而项目架构图就是为了帮助我们梳理逻辑、协作沟通、减少信息差，并且指导开发，进行潜在风险识别。
0 2
项目架构图的分类
项目架构图是项目设计与落地的核心可视化工具，通过图形化方式清晰呈现系统的结构、组件关系、技术选型及数据流等核心信息。它的分类方式多样，可以从架构层次、项目阶段、技术领域、抽象程度等多个维度划分。以下是详细分类和案例分享：
1.按架构层次划分（核心分类维度）
该维度聚焦系统从业务到技术的全链路层次，覆盖 “业务目标→系统实现→技术支撑” 的完整逻辑，是最常用的分类方式。
1）业务架构图
它关注业务流程、角色、场景与系统的映射，聚焦 “为什么做”。比如，核心组件有业务流程、角色、业务规则（比如，折扣逻辑）等。

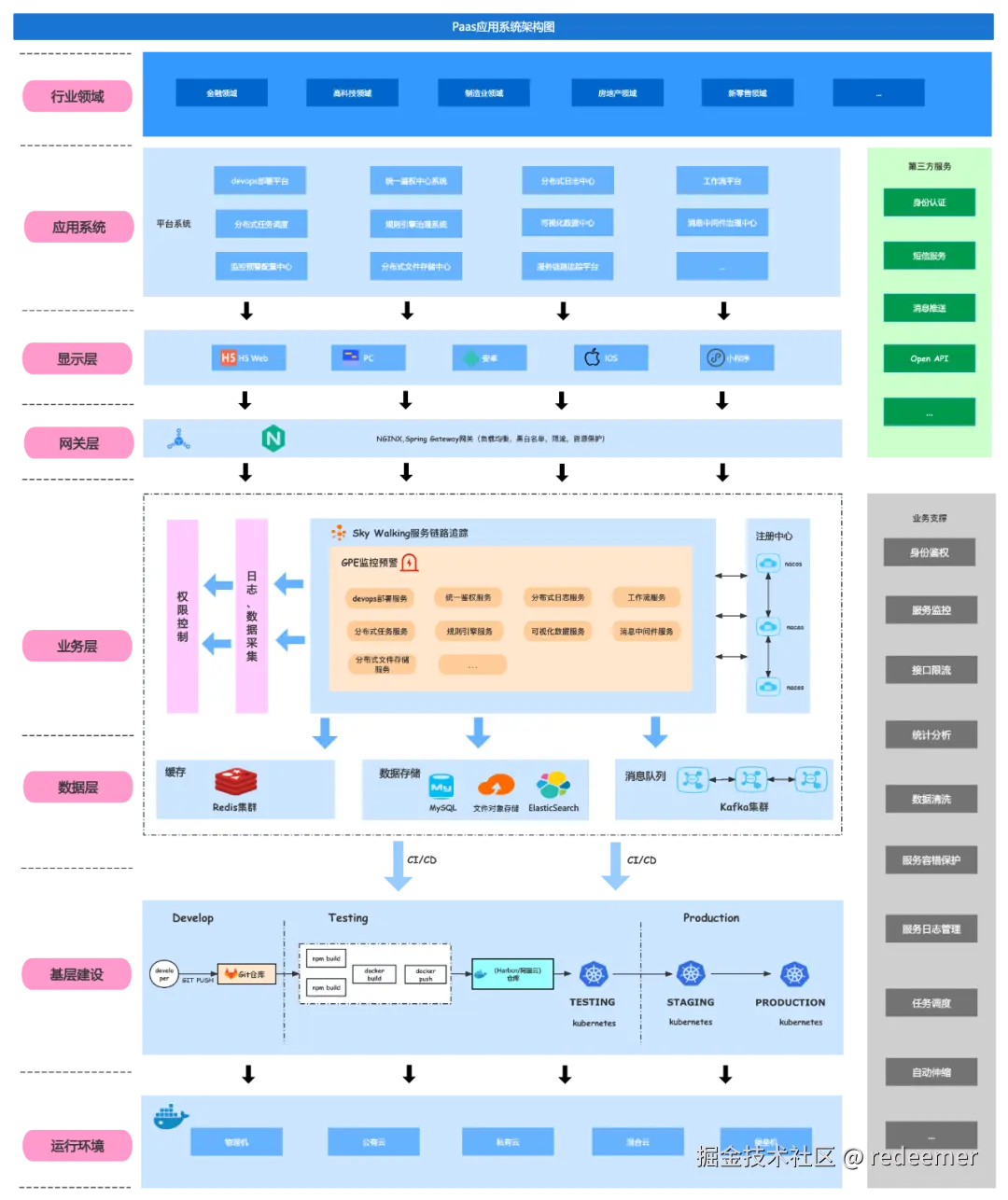

案例分享：
2）应用架构图
它关注系统由哪些应用或服务组成，应用间如何交互，聚焦 “做什么”。比如，核心组件有前端应用（Web、APP）、后端服务（用户服务、订单服务）、第三方应用（支付接口、物流接口）等。

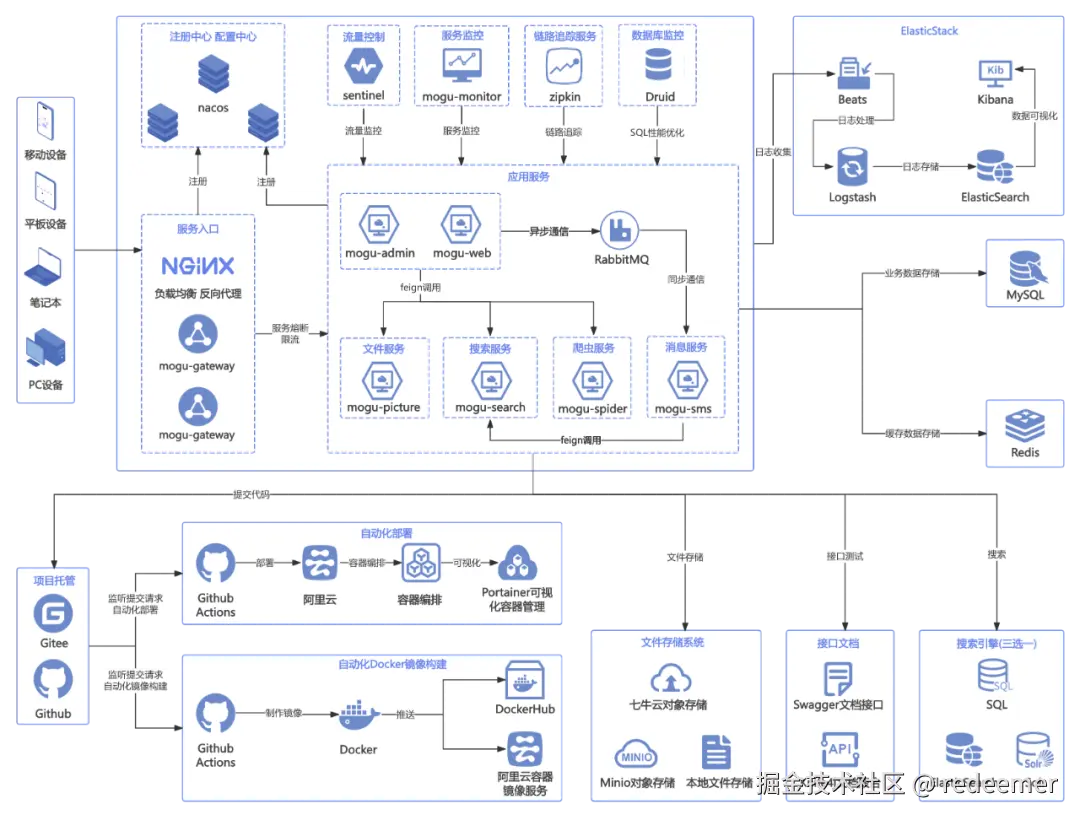

案例分享：
3）技术架构图
它关注支撑应用运行的技术组件，聚焦 “怎么做”。比如，核心组件有服务器、数据库（MySQL/Redis）、中间件、网络等。

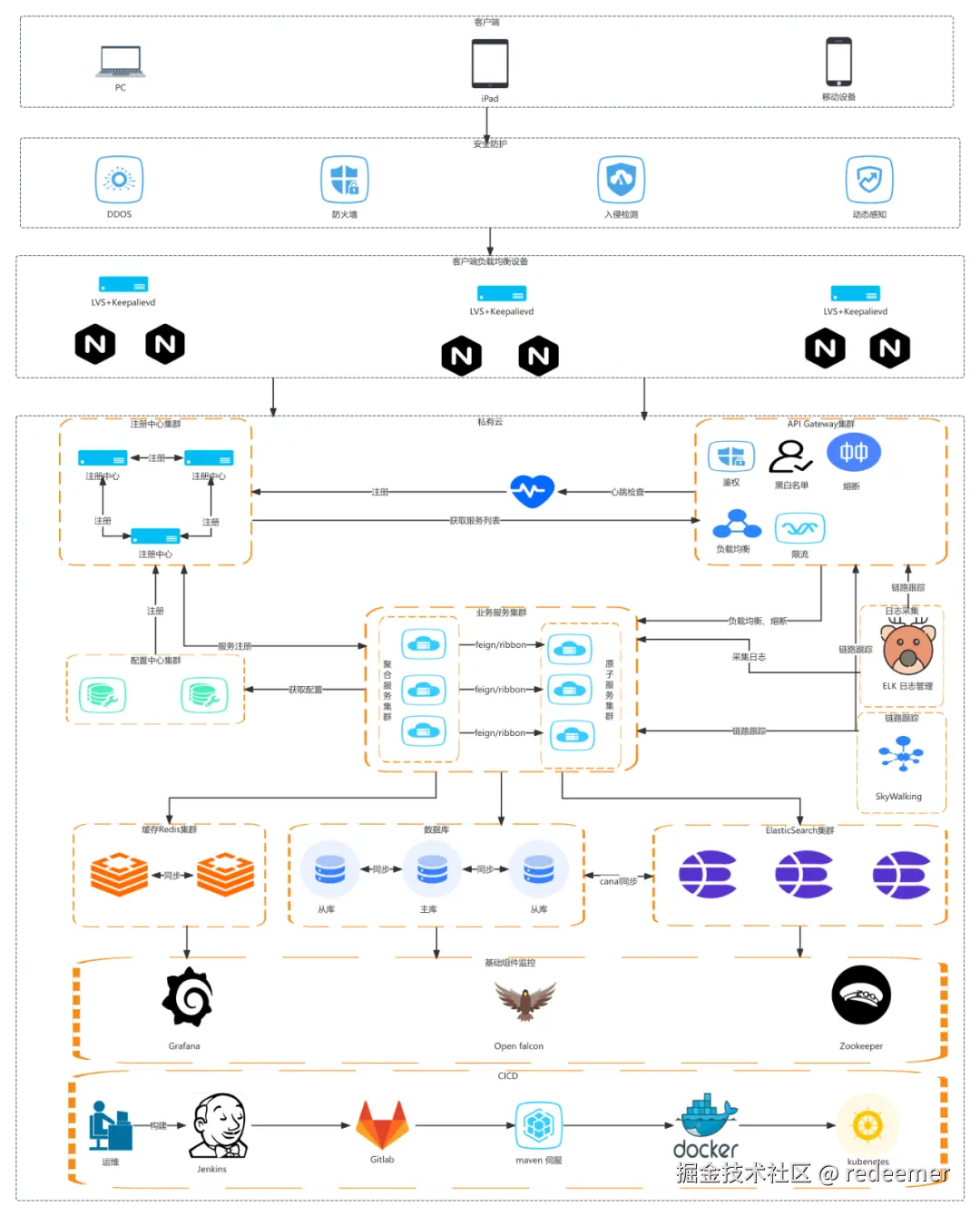

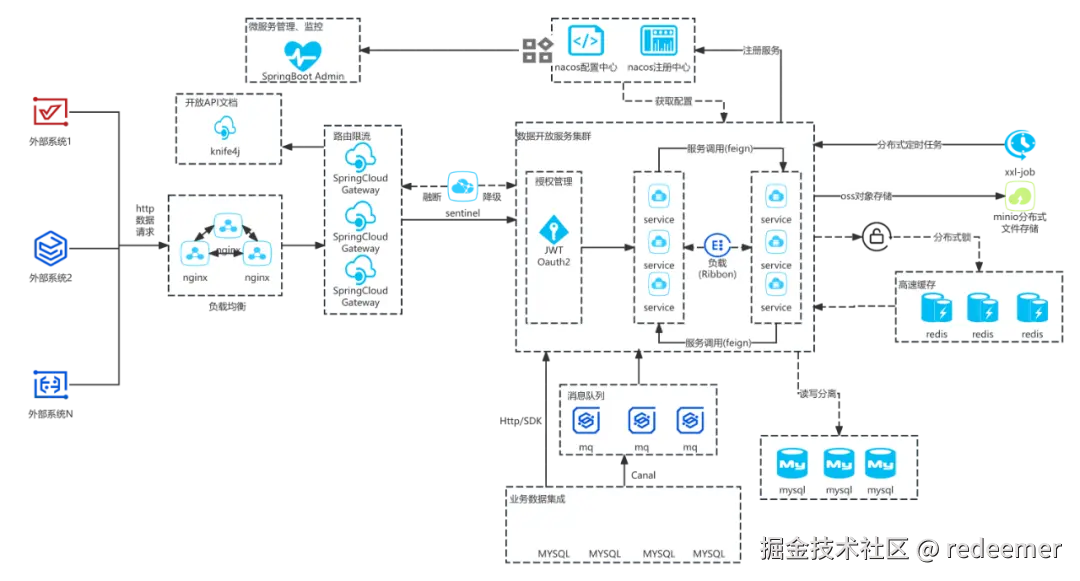

案例分享：
4）数据架构图
它关注数据的产生、存储、流转和处理逻辑，聚焦 “数据如何流转”。比如，核心组件有数据源（用户输入、日志）、数据存储、数据流、数据安全（加密 / 权限）等。

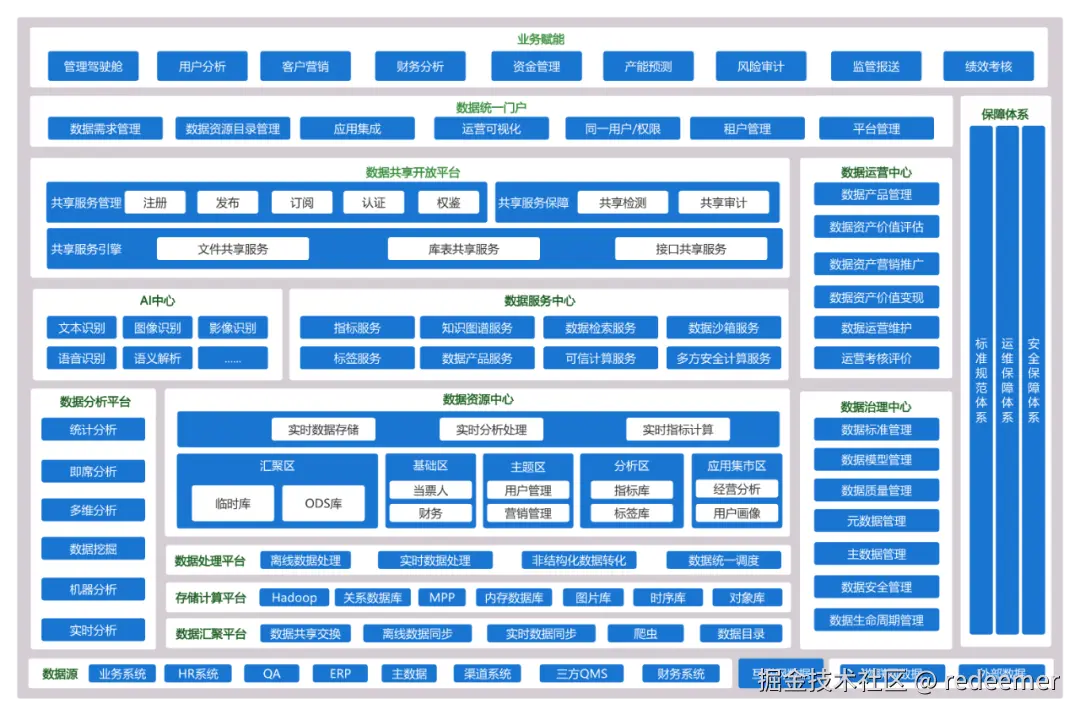

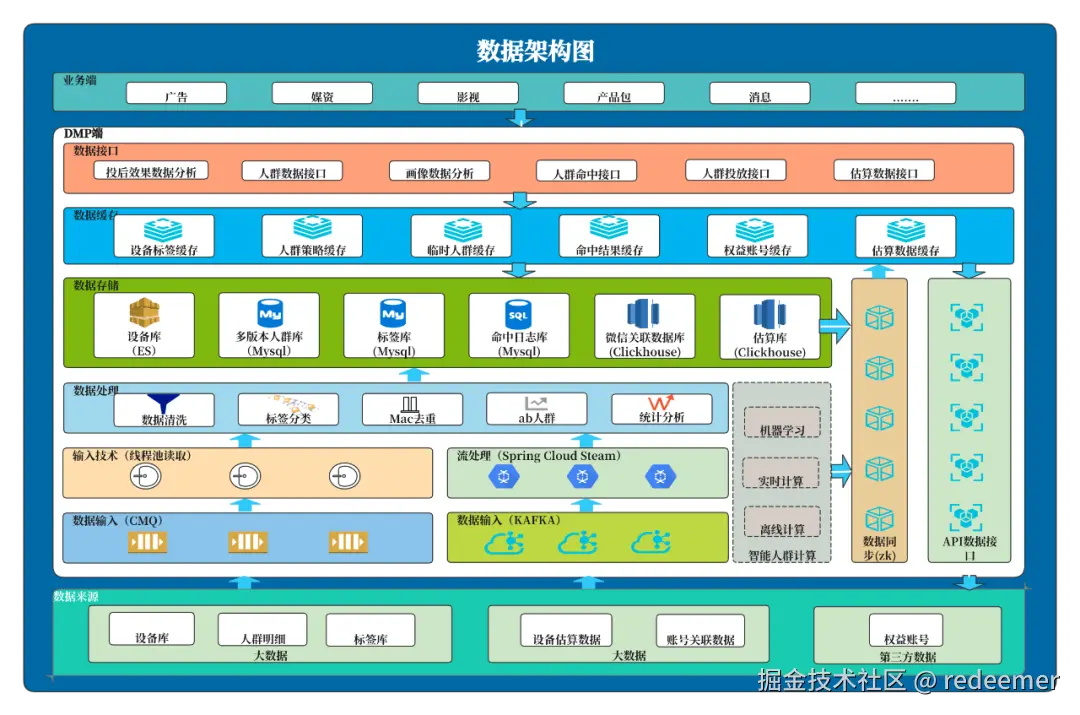

案例分享：
2.按项目阶段划分
项目从规划到运维的全生命周期中，不同阶段需重点呈现的架构信息不同，因此衍生出阶段化架构图。
1）概念架构图
它是项目初期的高抽象架构图，聚焦核心逻辑，忽略细节，包含核心业务场景、关键组件（比如， “用户层 - 服务层 - 数据层” 三层架构）、核心技术方向和核心约束（比如，需支持千万级用户并发）等，概念架构图简洁抽象，无技术细节，适合非技术人员理解。

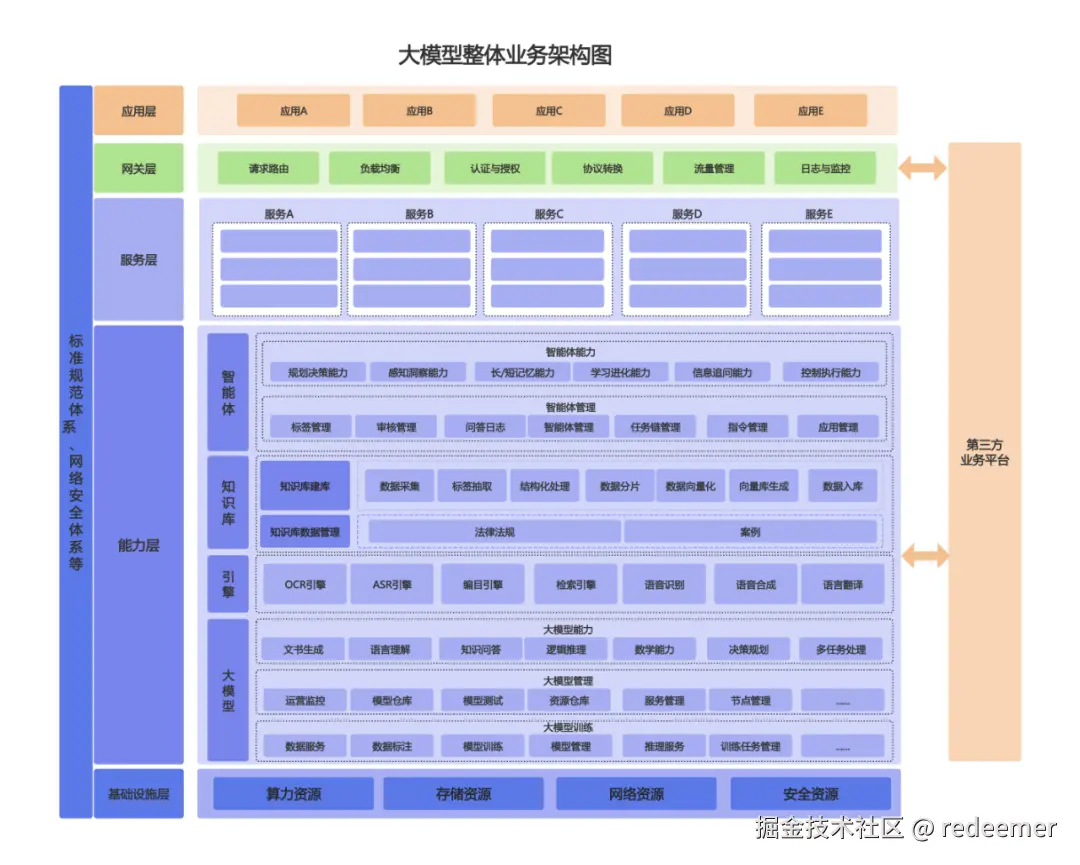

案例分享：
2）逻辑架构图
逻辑架构图是设计阶段的核心架构图，聚焦系统 “如何工作” 的逻辑组件及关系，不涉及物理部署。
它包括逻辑组件划分（比如：认证组件、缓存组件和计算组件）、组件交互逻辑（比如，用户请求→认证→业务处理→数据存储）和核心流程等。
案例分享：
3）物理架构图（部署架构图）
它是实施或部署阶段的架构图，聚焦系统在物理环境中的部署方式。
核心内容有硬件资源（服务器、虚拟机、容器节点）、网络拓扑（子网、路由、负载均衡）、软件部署位置和高可用策略等。

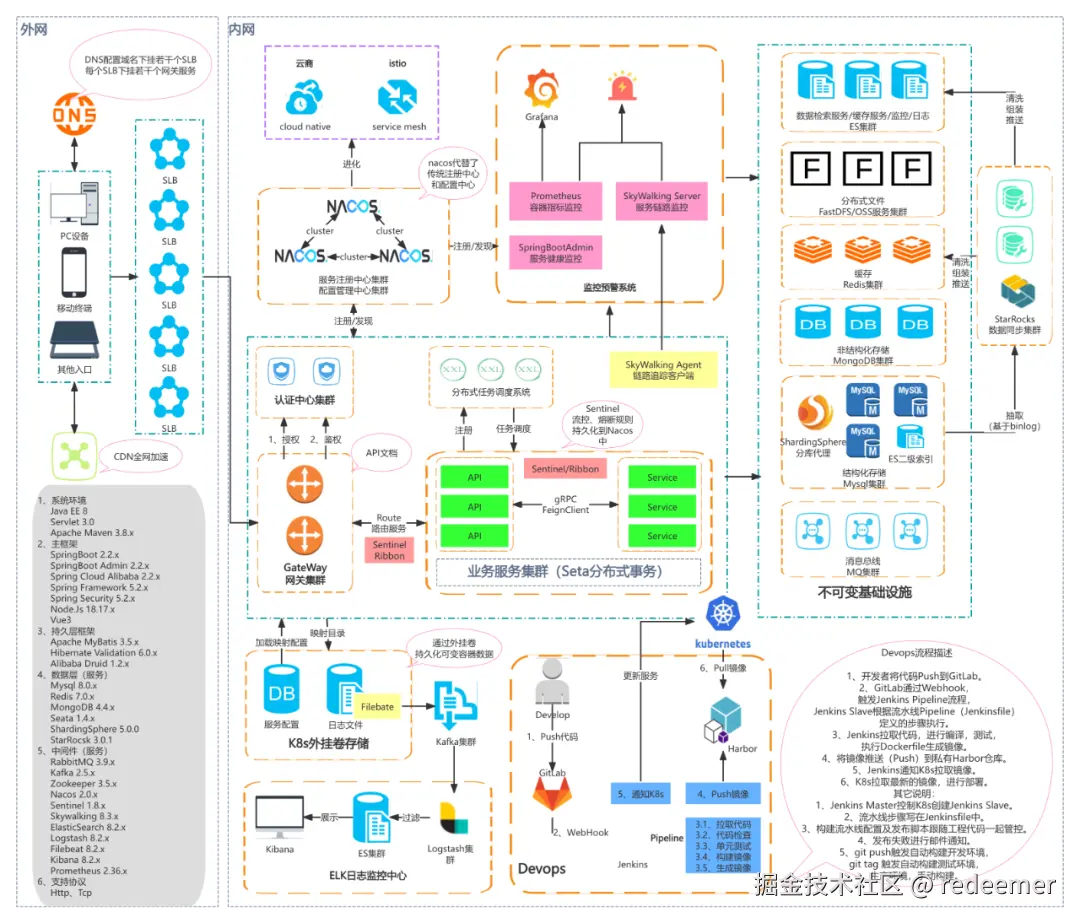

案例分享：
4）运维架构图
它是运维阶段的架构图，聚焦系统监控、运维操作及问题定位，核心内容有监控链路、告警策略、运维工具链和故障处理流程等。运维架构图在保障系统稳定运行和提升运维效率上十分重要。

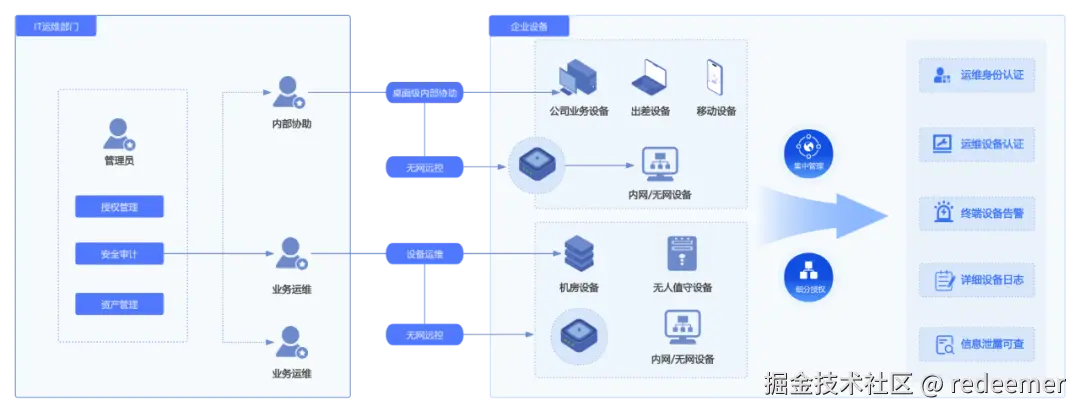

案例分享：
3.按技术领域划分
不同技术方向的项目，架构图需重点呈现的技术细节不同，因此衍生出领域专项架构图。
1）微服务架构图
它的核心内容有：服务拆分（领域驱动设计的限界上下文）、服务注册与发现、服务通信、服务治理和API网关等。
2）分布式架构图
它的核心内容有节点分布、一致性协议、分布式存储、分布式计算和分布式事务等。
案例分享：
3）云原生架构图
它的核心内容包括容器化、编排工具、服务网格、CI/CD 流水线、Serverless 架构和可观测性等。
案例分享：
4）前端架构图
它的核心内容有前端框架、组件设计、状态管理、路由设计、工程化工具、和跨端方案等。

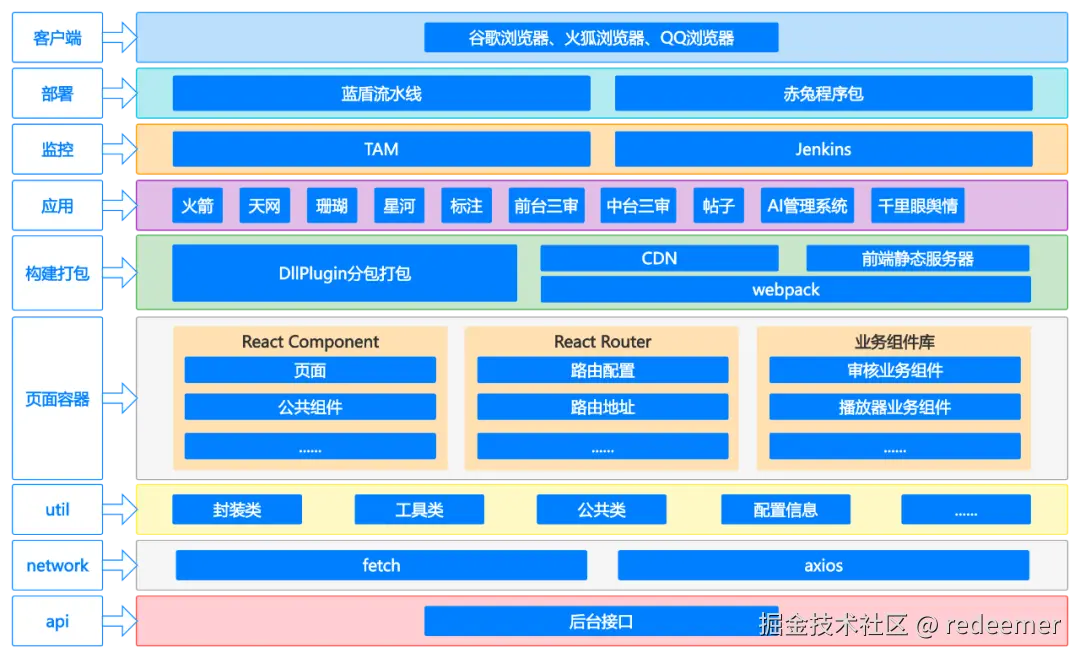

案例分享：
5）大数据架构图
它的核心内容有数据采集、数据存储、数据计算、数据治理和数据应用等，主要呈现大数据 “从采集到价值输出” 的全链路架构。
案例分享：
6）安全架构图
它的核心内容有安全域划分（比如：互联网区、内网区、核心数据区）、防护措施（防火墙、WAF、入侵检测IDS）、身份认证与授权和数据安全，主要保障系统 “机密性、完整性、可用性” 的安全设计。

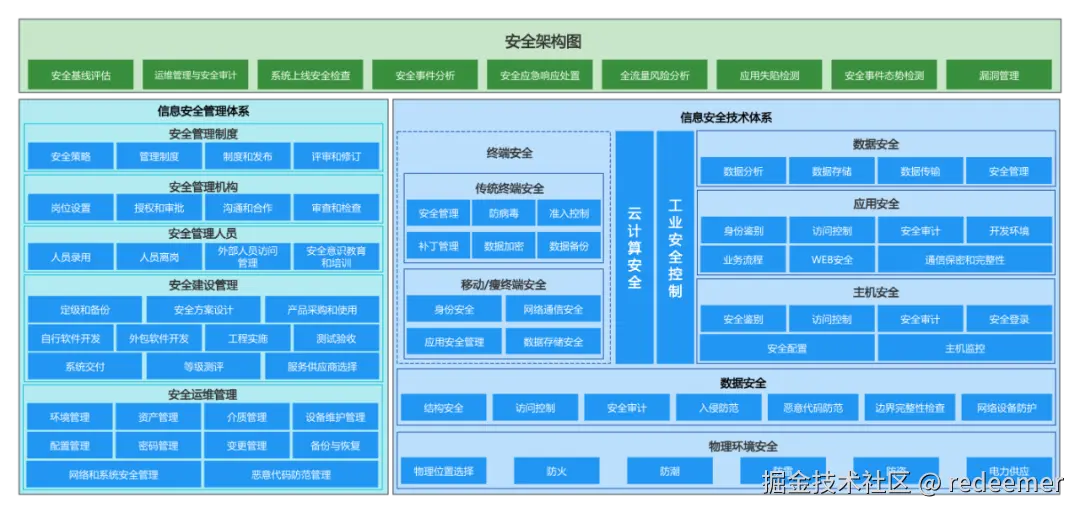

案例分享：
7）网络架构图
它的核心内容有网络分层（接入层、汇聚层、核心层）、网络设备（交换机、路由器、防火墙）、网络协议、VPC 划分、带宽规划和流量控制等，确保系统通信的 “稳定性、安全性、高效性”。

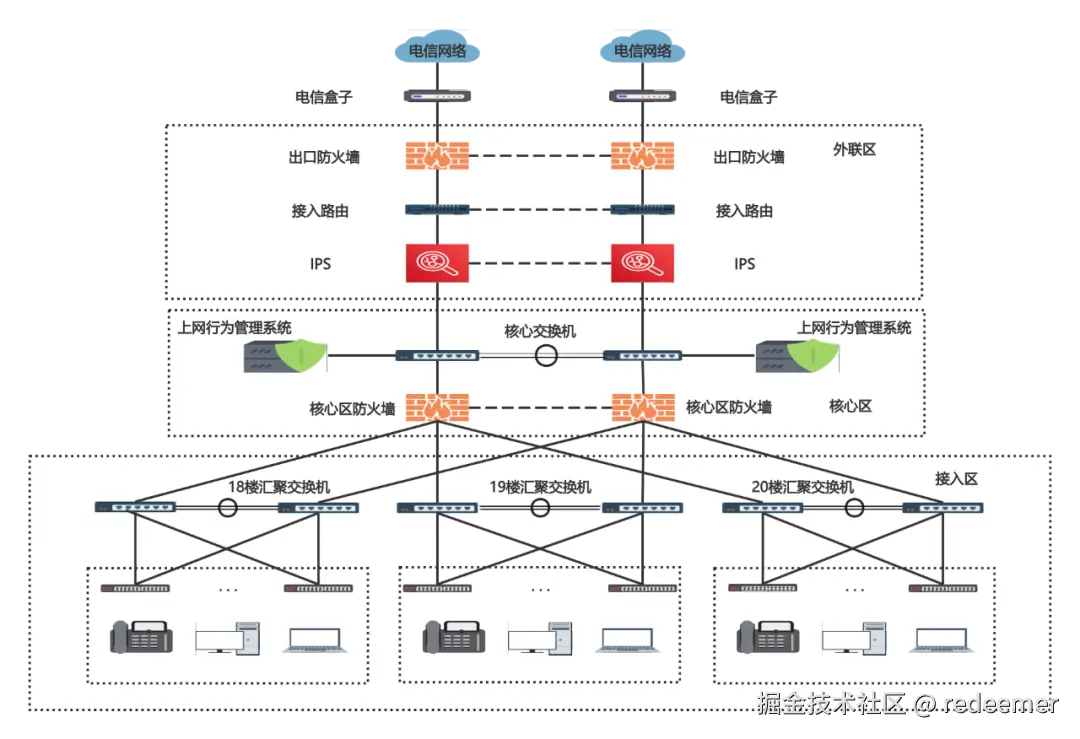

案例分享：
项目架构图的分类需结合项目目标、阶段、技术方向及受众需求综合选择。业务架构图解决 “做什么业务”，应用/数据/技术架构图解决 “如何用系统实现”，阶段化架构图覆盖全生命周期。
合理选择架构图类型，可大幅提升团队沟通效率与系统设计质量。
0 3
项目架构图的关键元素

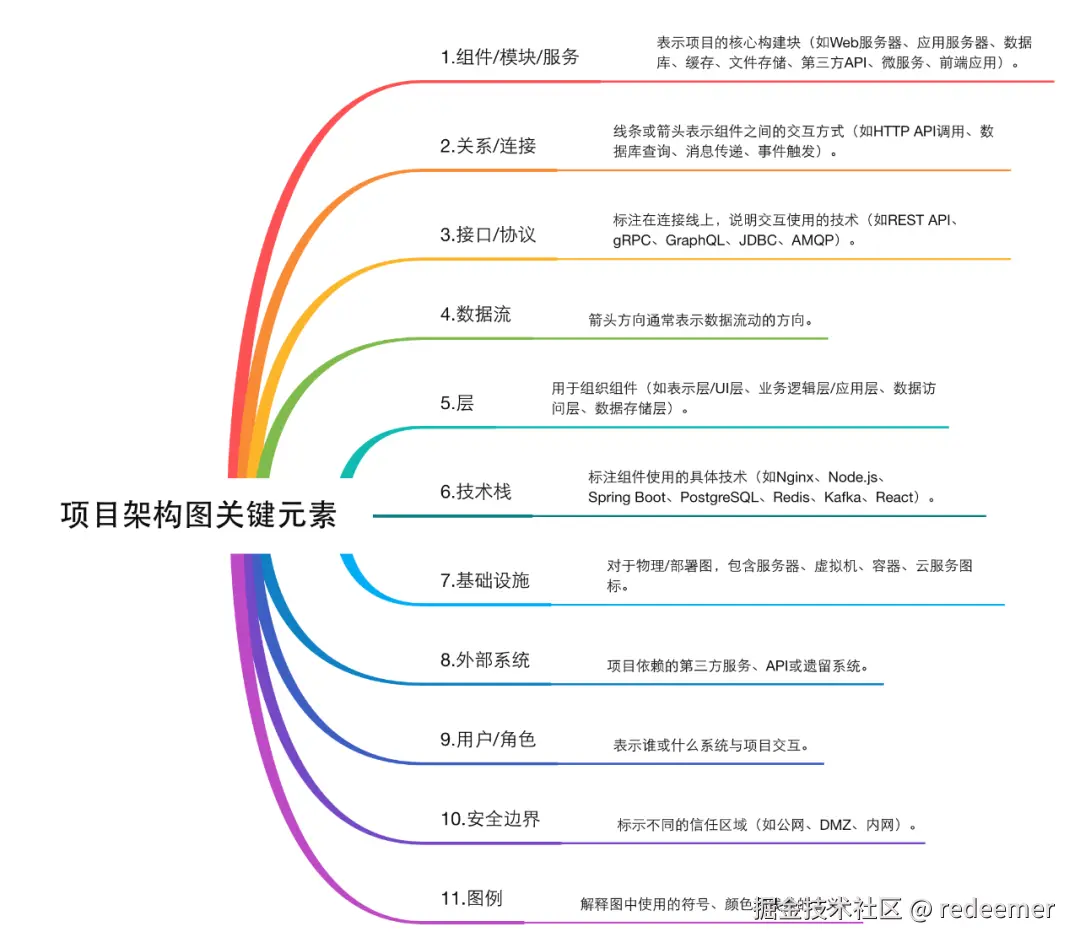

项目架构图的关键元素比较多，总结为以下11种：
1.组件/模块/服务：表示项目的核心构建块（如Web服务器、应用服务器、数据库、缓存、文件存储、第三方API、微服务、前端应用）。
2.关系/连接：线条或箭头表示组件之间的交互方式（如HTTP API调用、数据库查询、消息传递、事件触发）。
3.接口/协议：标注在连接线上，说明交互使用的技术（如REST API、gRPC、GraphQL、JDBC、AMQP）。
4.数据流：箭头方向通常表示数据流动的方向。
5.层：用于组织组件（如表示层/UI层、业务逻辑层/应用层、数据访问层、数据存储层）。
6.技术栈：标注组件使用的具体技术（如Nginx、Node.js、Spring Boot、PostgreSQL、Redis、Kafka、React）。
7.基础设施：对于物理/部署图，包含服务器、虚拟机、容器、云服务图标。
8.外部系统：项目依赖的第三方服务、API或遗留系统。
9.用户/角色：表示谁或什么系统与项目交互。
10.安全边界：标示不同的信任区域（如公网、DMZ、内网）。
11.图例：解释图中使用的符号、颜色和线条的含义。
0 4
项目架构图的绘制步骤
项目架构图的绘制总结为以下10个步骤，具体步骤如下：
Step1：明确目的和受众。这是最重要的第一步！你要用图解决什么问题？谁要看它？这决定了图的类型、详细程度和内容重点。
Step2：识别核心组件。列出构成项目的主要功能单元和技术模块。
Step3：定义组件关系。确定组件之间如何交互（数据流、调用、事件）。
Step4：选择合适视图。按层次拆分（如 “从上到下：业务层→应用层→技术层”）或按逻辑分组（如 “左侧：输入层；中间：处理层；右侧：输出层”），确保层次清晰。
Step5：打开ProcessOn，新建一张架构图。
Step6：使用标准符号。尽量使用行业通用的图标（如云服务厂商提供的图标集），保持一致性。
Step7：添加关键细节。标注技术栈、协议、数据流向、关键配置等必要信息，但要避免信息过载。
Step8：组织布局。保持图面整洁、逻辑清晰。通常用户/前端在顶部，后端在中间，数据库/存储/基础设施在底部。从左到右表示数据流方向是常见做法。
Step9：添加图例和标题。清晰说明图的名称、版本、日期和符号含义。
Step10：评审和迭代。与团队成员和相关方一起评审，收集反馈并进行修改。
