打造一个可拖拽低代码平台的思考

用户682380603225
506 阅读7分钟

本文基于我参与开发的低代码平台项目，总结如何进行架构设计与技术选型，适合准备落地低代码编辑器，或参与前端架构设计的开发者阅读。

一、项目背景与设计目标：低代码的意义到底是什么？

📌 什么是低代码？

低代码是一种软件开发方法，只需很少的手工编码，通过可视化的方式 ， 通过编排和配置组件来生产页面的开发方法

🎯 它的真正价值是什么？

低代码的意义从来不在于“一行代码都不写” ，而是让开发者尽可能少地写代码，同时降低重复性工作带来的风险。

试想一下这样的场景：

  • 常用功能（如弹窗、表单、列表）已经实现过 N 次；

  • 每次还是要 patch 一些边角 bug；

  • 测试由于“看起来很简单”，没仔细测；

  • 最后上线，出现了事故。

低代码通过“内置常见功能”，把这类重复性劳动封装为平台能力，从而降低：

  • 开发成本
  • 测试成本
  • 交付风险

它让交付质量不再依赖开发者当下的经验、精力或注意力水平，这是笔者认为 现阶段低代码平台最大的价值。

🧱 二、系统模块构成（平台四大核心）

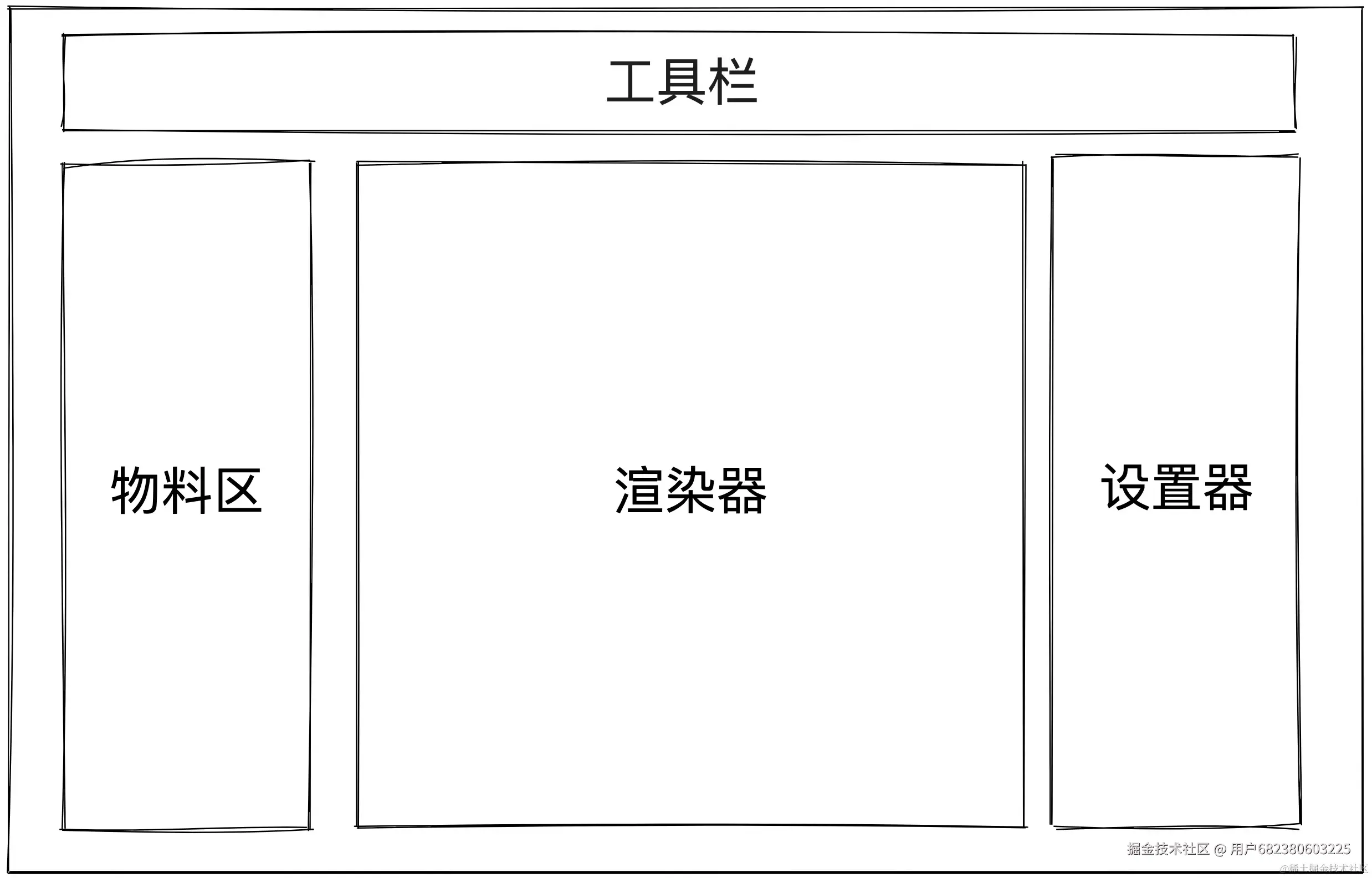

大部分低码平台，主要都是由以下四部分组成：

🏗️ 三、架构设计原则：JSON Schema驱动 + 解耦设计

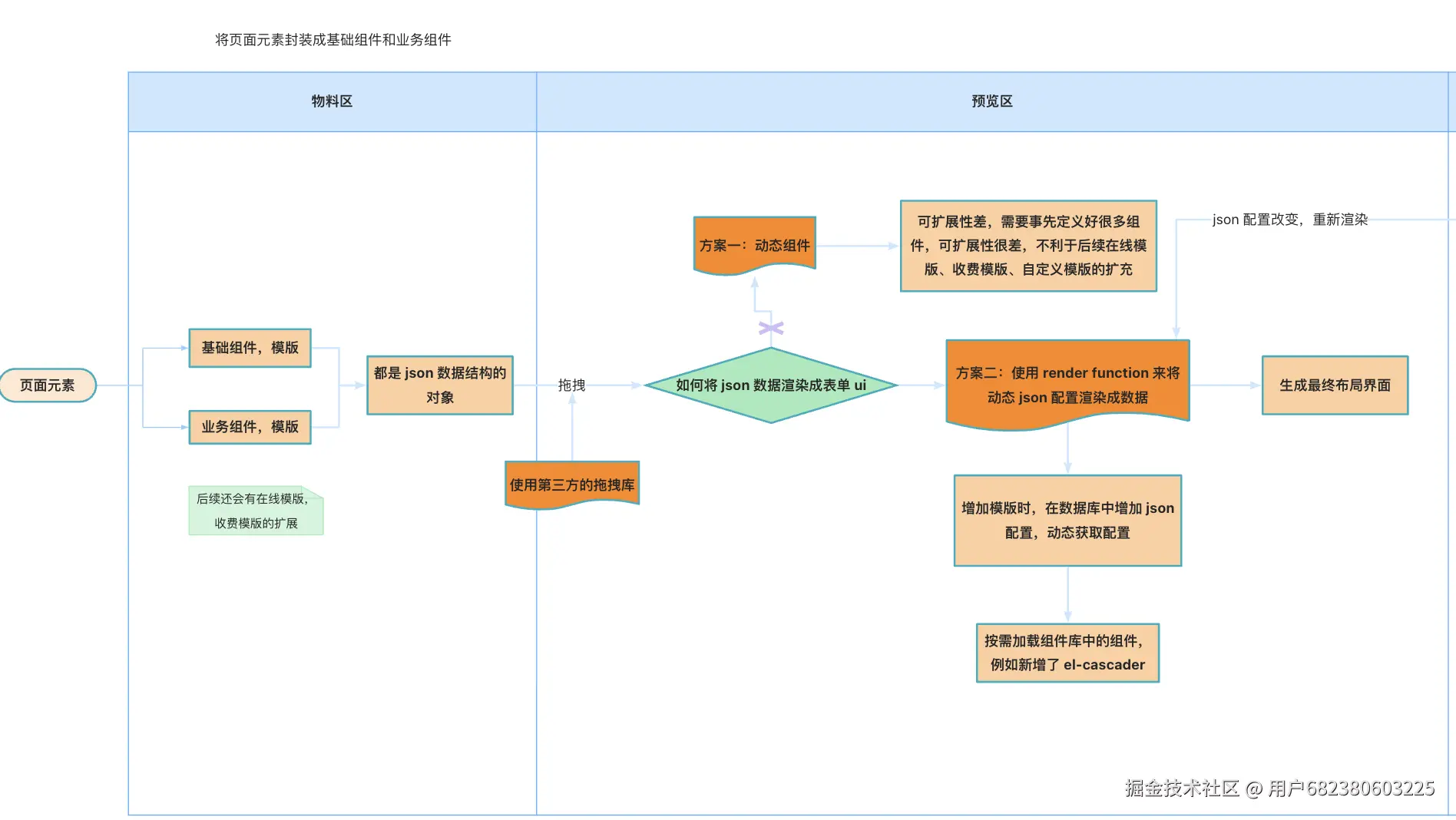

  1. 整体采用数据驱动的思想，定义低代码中的 JSON 数据结构，将每个组件抽象成一个 JSON 结构的对象
  • 易于导入导出、保存撤销等操作
  1. 实现自定义的 render 函数，将拖拽到预览区的组件，转化成 JSON 对象的新增，再将 JSON 对象通过 render 函数动态渲染生成 ui 组件。实现了组件的动态渲染与可扩展性，方便后续物料区组件模版的新增。
  2. 通过配置区，实现了 JSON 数据项的动态配置，从而动态改变 ui 的渲染，实现组件的可定制化。
  3. 对比JSON 数据项实现diff算法，实现撤销和重做

🔧 四、技术选型分析

模块选型原因
UI 渲染React + Hooks组件化、响应式、生态成熟
拖拽实现原生 Drag API + Hook保持轻量，可深度自定义行为，避免大体积库
状态管理Zustand简洁无模板约束，易于记录快照、支持中间件
快照机制自定义 diff性能更优于 JSON.parse/JSON.stringify 深拷贝
样式方案sass支持css变量，嵌套，减少代码量支持主题切换、组件样式封装更方便
部署Vercel支持 Git 自动部署，CI/CD 敏捷开发

🔄 五、功能亮点总结

撤销 / 重做机制设计

1. 基本原理

在编辑器中，为了实现撤销（Undo）与重做（Redo）功能，需要记录用户的每一步操作。最简单的方式是：

  • 维护快照数组：保存每次操作后的完整编辑器数据 (componentData)。
  • 维护当前索引：指向当前快照位置。
  • 撤销：索引 -1 → 取对应快照 → 更新画布。
  • 重做：索引 +1 → 取对应快照 → 更新画布。

这种方式虽然直观，但会出现明显问题：

快照是完整深拷贝，即snapshot：componentData[][]，数据冗余严重，内存占用高。

2. 数据结构优化

更高效的做法是记录操作差异（diff）而不是整份数据，并用结构化对象描述：

export interface HistoryProps {
  id: string;
  componentId: string;
  type: 'add' | 'delete' | 'modify';
  data: any; // { [key]: { oldValue, newValue } }
  index?: number; // 组件在列表中的位置（添加/删除操作用）
}
✅ 优势
  • 存储更轻量：只记录变化字段，不保存整份组件数据。
  • 定位更精准：可以快速找到变更位置。
  • 回滚逻辑更明确：撤销只需执行反操作，而不是替换整份数据。

3. 快照回滚机制

  1. 撤销（Undo）

    • 从历史记录栈中取出最近一条操作 → 执行反操作

    • 反操作定义：

      • add → 删除该组件
      • delete → 恢复该组件
      • modify → 用旧值覆盖当前值

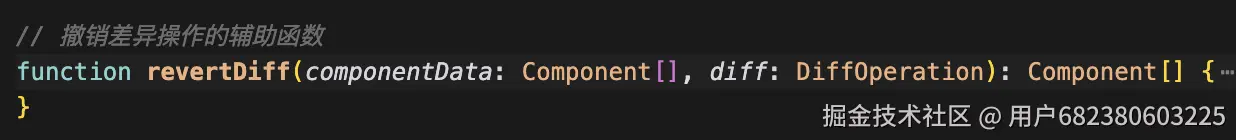

截屏2025-07-26 13.11.57.png

  1. 重做（Redo）

    • 从撤销栈中取出一条记录 → 再次执行该操作

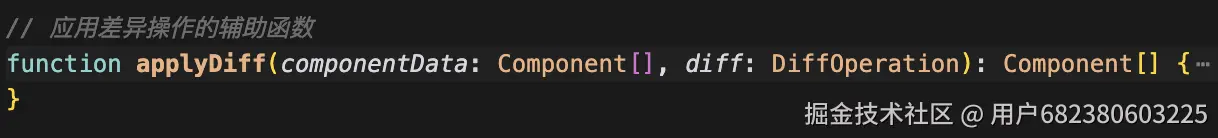

截屏2025-07-26 13.12.13.png

Diff 生成算法设计

Diff 算法用于比较旧组件数组与新组件数组，找出它们之间的差异，并用统一的数据结构（DiffOperation）描述，为撤销/重做提供基础。

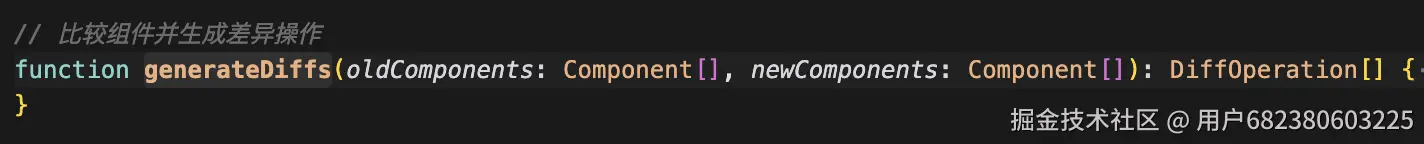

截屏2025-07-26 13.12.49.png

实现步骤

2.1. 建立映射 时间复杂度从O（n2）降低到O（n）

  • 将旧数组和新数组转为 Map<id, component>，快速按 id 查找。

2.2. 找删除项

  • 遍历旧数组，如果某个 id 在新数组中不存在 → 记录 DELETE diff。

2.3. 找新增项

  • 遍历新数组，如果某个 id 在旧数组中不存在 → 记录 ADD diff。

2.4. 找修改项

  • 对于新旧数组中都存在的组件：

    • 比较顶层属性（除 id、style）→ 若不同，记录 MODIFY diff。
    • 比较 style 属性 → 若数值差异大于 0.1（避免浮点误差），记录 MODIFY diff，并用 style.width 这种形式标识字段。

2.5. 返回结果

  • 收集所有 diff 操作 → 输出 diff 数组。

伪代码

这种实现方式最通俗易懂，但是需要三轮遍历数组。

    for (每个旧组件) {
      if (新组件中没有) -> 生成 DELETE diff
    }
    for (每个新组件) {
      if (旧组件中没有) -> 生成 ADD diff
    }
    for (id 相同的组件) {
      比较属性和 style，生成 MODIFY diff
    }

将三轮遍历优化成一轮

读过react源码的同学都知道，react 的 diff 算法在同一层级的节点比较中通常只需要一轮遍历。

React 的 Diff 算法核心流程如下：

  1. 第一轮：头尾同步扫描
  • oldList/newList 从头到尾同步遍历，只要 key/type 都一样就复用，遇到key不同就 break。
  1. 第二轮：处理剩余节点
  • oldList 剩余的全部删除，newList 剩余的全部新增。
  1. 移动节点优化
  • 如果 old/new 都有剩余，说明有节点顺序变化。
  • 用 key 建立映射，找出最长递增子序列（LIS），最小化移动次数。
第一轮
let oldIndex = 0;
let newIndex = 0;

while (oldIndex < oldList.length && newIndex < newList.length) {
    if (key 和 type 都一样) {
        // ① key 和 type 都一样 → 复用节点，比较属性是否相同->type：修改
        比较属性是否相同(oldList[oldIndex], newList[newIndex]);
        oldIndex++;
        newIndex++;
    } else {
        // ② 一旦 key 或 type 不同 → 停止第一轮，进入第二轮
        break;
    }
}
第二轮
// oldList 剩余的节点 → 需要删除 type：删除
for (let i = oldIndex; i < oldList.length; i++) {

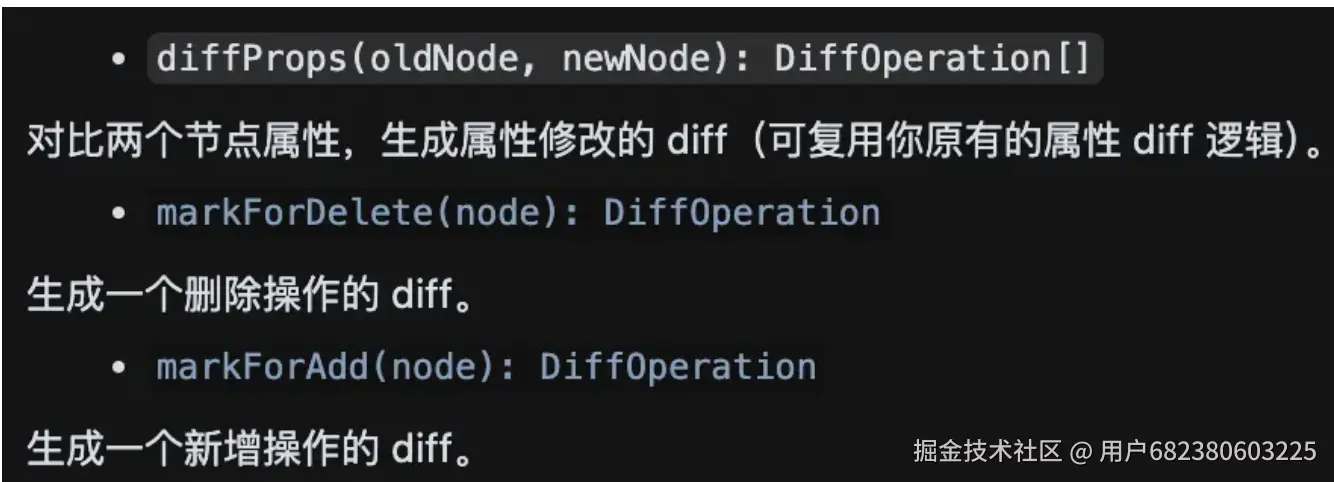

    markForDelete(oldList[i]);
}

// newList 剩余的节点 → 需要新增 type：新增
for (let j = newIndex; j < newList.length; j++) {
    markForAdd(newList[j]);
}

//目前低代码平台并没有移动节点的case，以下部分仅了解，不需要实现
// 如果 oldList 和 newList 都有剩余节点→ 需要移动
// → 说明是 "节点位置发生了变化"
// React 会用 key 做映射，并通过 最长递增子序列 (LIS)算法，计算最少的移动次数
if (hasRemainingOldNodes && hasRemainingNewNodes) {
    mapOldNodesByKey();
    findLISandGenerateMoveDiffs();
}


previousData 如何获取？

编辑器在每次更新时只能拿到最新的 componentData，没有直接存储上一版本(usePrevious可以获取上一版本，但只能撤销一次，不能撤销多次）。
解决方法：动态回放快照。

  • 编辑器挂载时，拿到初始数据
  • 从初始数据开始，依次应用历史快照中的 diff（applyDiff）
  • 得到当前索引对应的 previousComponents

这样可以 动态计算出任意版本的组件状态，无需存储所有完整快照。

参考资料：

阿里低代码引擎B站视频 www.bilibili.com/video/BV1gu…

文档 lowcode-engine.cn/index

低代码渲染那些事：juejin.cn/post/711904…

关于前端低代码的一些个人观点 juejin.cn/post/713180…

《从0到1实现低代码平台》超详细教程！juejin.cn/post/713897…

低代码平台开发实践：基于React： mp.weixin.qq.com/s/ER6P0FLsD…
