svg连线的动画效果渐变的实现方式最近打算给我手写的可视化编辑器的拓扑图的连线加个动画效果，因为市场那边说没动画，

最近打算给我手写的可视化编辑器的拓扑图的连线加个动画效果，因为市场那边说没动画，没那么好忽悠客户，安排！！！一开始加了虚线滑动的形式发现真坤儿丑！而且平平无奇。后面用渐变的实现方式还挺好看的，所以记录一下。

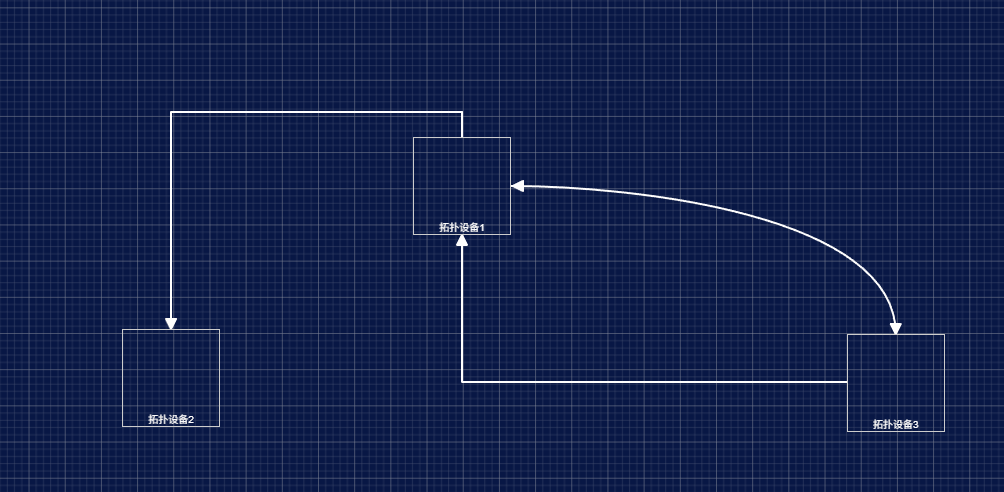

各位爷先看效果：

原理：

一个渐变，然后移动渐变。简单吧！！！首先学如下两个标签。后面我用demo附上源码详细讲讲

`<linearGradient>（这个就是渐变）`

定义一个线性颜色渐变。线性渐变会沿着一条直线在不同的颜色之间进行平滑过渡。

由以下几部分组成：

<linearGradient> 标签本身： 定义渐变的容器。
id 属性： 必不可少，用于在其他元素中引用这个渐变。
x1, y1, x2, y2 属性： 定义渐变的起始点和结束点，决定了渐变的方向。

<stop> 子标签： 定义渐变中的颜色停止点。


属性	描述	必填/可选	示例值
offset	颜色停止点的位置。一个 0 到 1 之间的数字（表示百分比），或一个百分比字符串（例如 0% 到 100%）。 0 或 0% 表示渐变线的起始点，1 或 100% 表示结束点。	必填	0, 0.5, 1, 25%, 75%
stop-color	停止点的颜色。任何有效的 CSS 颜色值。	必填	red, #FF0000, rgb(255, 0, 0)
stop-opacity	停止点的不透明度。一个 0 到 1 之间的数字。默认值是 1 (完全不透明)。	可选	0, 0.5, 1

gradientUnits：坐标的单位类型，默认为 objectBoundingBox（相对于图形大小），可设为 userSpaceOnUse（绝对坐标）。

`<animateTransform>（这个就是用来移动渐变）`

用于处理 形变动画 的元素，支持对图形或渐变进行平移、旋转、缩放、倾斜等变换操作。

属性	描述
`attributeName`	`transform`，动画图形元素的变换。gradientTransform, 渐变本身的变换
`type`	变换类型，可选值：`translate`、`scale`、`rotate`、`skewX`、`skewY`。
`from`	起始值（例如 `0 0` 表示平移起点）。
`to`	结束值（例如 `100 100` 表示平移终点）。
`dur`	动画持续时间（单位：秒）。
`repeatCount`	动画重复次数（`indefinite` 表示无限循环）。
`begin`	动画开始时间（支持时间值或事件触发，如 `click`）。

还有个属性是values，就是定义多个关键帧的。跟from和to的功能一样，只不过from和to表示两个关键帧也就是开始和结束。

demo效果：

源码（vue复制即可运行）：

<template>
  <div class="container">
    <svg ref="svgCanvas" class="svg-canvas" :width="1920" :height="800">
      <!-- 定义区：存放渐变、滤镜等可复用的元素 -->
      <defs>
        <!-- 线性渐变 -->
        <linearGradient
          id="currentGradient"
          gradientUnits="userSpaceOnUse"
          x1="50"
          y1="50"
          x2="550"
          y2="100"
        >
          <!-- 0%位置：完全透明 -->
          <stop offset="0%" stop-color="transparent" />
          <!-- 20%位置：完全透明 -->
          <stop offset="20%" stop-color="transparent" />
          <!-- 35%位置：淡红色 -->
          <stop offset="35%" stop-color="red" stop-opacity="0.2" />
          <!-- 45%位置：中等红色 -->
          <stop offset="45%" stop-color="red" stop-opacity="0.6" />
          <!-- 50%位置：最亮红色（电流中心） -->
          <stop offset="50%" stop-color="red" stop-opacity="1" />
          <!-- 55%位置：中等红色 -->
          <stop offset="55%" stop-color="red" stop-opacity="0.6" />
          <!-- 65%位置：淡红色 -->
          <stop offset="65%" stop-color="red" stop-opacity="0.2" />
          <!-- 80%位置：完全透明 -->
          <stop offset="80%" stop-color="transparent" />
          <!-- 100%位置：完全透明 -->
          <stop offset="100%" stop-color="transparent" />

          <!-- 动画变换：让渐变移动产生电流流动效果 -->
          <animateTransform
            attributeName="gradientTransform"
            type="translate"
            values="-500 0; 500 0"
            dur="2s"
            repeatCount="indefinite"
          />
        </linearGradient>
      </defs>

      <!-- 背景路径：背景板，没这玩意也行，主要是突出效果 -->
      <polyline
        points="50,50 550,50"
        fill="none"
        stroke="#333333"
        stroke-width="10"
      ></polyline>

      <!-- 渐变路径：这个就是渐变的路径 -->
      <polyline
        points="50,50 550,50"
        fill="none"
        stroke="url(#currentGradient)"
        stroke-width="8"
      ></polyline>
    </svg>
  </div>
</template>

流程：

（1）定义个一个渐变linearGradient，x，y是初始位置，也是渐变的初始方向，xy的值一般是被引用路径的起点和结束点，如polyline的points所展示的点。

（2）然后子元素定义一个animateTransform控制渐变的位移变换，values 定义了 渐变坐标系的整体平移方向， values值”；“号为一组，前为x后为y，作用是位移，比如渐变的水平方向的长度现在是dx（550 - 50），那我就-500往左位移这样渐变在起始帧就是隐藏的，结束帧为500，那么这个过程就是移动渐变-500到500的过程。

（3）stroke="url(#currentGradient)"路径引用渐变

延伸：

假设如上源码，points的值改为"50,50 180,100, 250,190 550,50"，animateTransform的values是否需要跟polyline的 points对应，如每一段都有对应的values值对应？

答案：不需要，只要 渐变的移动方向 与 路径的整体延伸方向 一致，动画效果就会自然覆盖整个路径，无需逐段匹配。

animateTransform 作用的是渐变本身，不是路径

values="-500 0; 500 0" 是在移动整个渐变
渐变是一个独立的"颜色分布系统"

就相当于stroke="url(#currentGradient)"引用渐变时，告诉svg你用这个渐变描绘我的路径。SVG 渲染器会把当前时间点上，渐变所处的那个位置和状态下的图案，映射并拉伸到你的 polyline 路径的整个长度上。
