CMS垃圾收集器
一、CMS的内存划分
cms是线性的空间，每个对象线性的分布在内存中，同时cms采用了标记-清除算法，使cms可以和用户线程并发执行，而不再是完全的用户线程停止。
二、CMS 四阶段全流程与用户线程状态
1. 初始标记（Initial Mark）
阶段目标：标记所有直接被 GC Roots 引用的老年代对象（即“根对象”）。
用户线程状态：必须停顿（STW）。
关键操作：
- 扫描老年代中所有被 GC Roots（如栈帧局部变量、静态变量、JNI 引用等）直接引用的对象。
- 由于需要确保扫描的准确性（避免扫描过程中对象引用被修改），必须暂停所有用户线程。
耗时：通常极短（1-10ms），是 CMS 中唯一必须 STW 的阶段。
2. 并发标记（Concurrent Mark）
阶段目标：追踪并标记所有从根对象出发可达的老年代对象（即“存活对象”），只扫描老年代的空间，不会扫码新生代引用老年代的对象。
用户线程状态：无需停顿（与应用线程并行执行）。
关键操作：
- CMS 线程与应用线程同时运行，CMS 线程通过遍历对象引用链（如对象 A 引用对象 B，对象 B 引用对象 C），标记所有可达的老年代对象。
- 允许用户线程继续执行新对象分配、引用更新等操作（但会通过“增量更新”机制记录引用变更）。
耗时：与应用运行时间重叠，通常较长（200-2000ms），但用户无感知。
3. 重新标记（Remark）
阶段目标：修正并发标记阶段因用户线程操作导致的标记错误（如新增对象被引用、原有引用被删除）。
用户线程状态：必须停顿（STW）。
关键操作：
- 扫描并发标记阶段记录的“增量更新”（如用户线程新创建的对象、删除的引用关系）。
- 重新标记所有被遗漏的存活对象，确保标记结果的准确性。
- 扫描新生代，处理新生代引用老年代的情况。
耗时：通常中等（50-500ms），是 CMS 中第二个需要 STW 的阶段。
4. 并发清除（Concurrent Sweep）
阶段目标：清理所有未被标记的老年代对象（即“垃圾对象”），释放内存空间。
用户线程状态：无需停顿（与应用线程并行执行）。
关键操作：
- CMS 线程扫描老年代，将未被标记的对象内存标记为“可重用”。
- 允许用户线程继续分配新对象（新对象会被分配到已清理的空闲区域）。
耗时：与应用运行时间重叠，通常较长（100-1000ms），但用户无感知。
二、用户线程停顿的本质原因
1. 必须停顿的阶段（初始标记、重新标记）
- 原因：需要确保标记的准确性。
- 初始标记阶段：若用户线程运行，可能新增或修改对象引用，导致扫描结果不完整。
- 重新标记阶段：并发标记阶段用户线程可能修改了引用关系（如 A 不再引用 B），若不暂停用户线程，无法捕捉这些变更，导致标记错误（存活对象被误判为垃圾，或垃圾对象被误判为存活）。
2. 无需停顿的阶段（并发标记、并发清除）
- 原因：CMS 采用“增量更新”机制记录用户线程的引用变更，允许与应用线程并行执行。
- 并发标记阶段：用户线程的引用更新会被记录到“修改队列”，后续由重新标记阶段统一处理。
- 并发清除阶段：用户线程的新对象分配会被分配到已清理的空闲区域，不影响标记结果。
三、典型场景下的用户线程状态总结
| 阶段 | 用户线程状态 | 停顿原因 | 耗时占比 |
|---|---|---|---|
| 初始标记 | 停顿（STW） | 确保根对象扫描的准确性 | 5%-10% |
| 并发标记 | 运行 | 并行追踪引用链 | 40%-50% |
| 重新标记 | 停顿（STW） | 修正并发标记的引用变更 | 10%-20% |
| 并发清除 | 运行 | 并行清理垃圾对象 | 30%-40% |
四、常见误解澄清
1. “并发标记完全无开销”
错误：并发标记虽无需用户线程停顿，但 CMS 线程与应用线程会竞争 CPU 资源，可能导致应用线程延迟增加（尤其在 CPU 核心数较少时）。
2. “重新标记必须扫描整个老年代”
错误：重新标记仅扫描“增量更新”记录的变更部分（如用户线程新增的引用），而非全量扫描老年代，因此耗时远低于初始标记。
3. “并发清除会导致内存碎片”
正确：CMS 使用“标记-清除”算法，清除后内存空间可能不连续，长期运行可能导致内存碎片（需通过 -XX:+UseCMSCompactAtFullCollection 触发 Full GC 整理）。
五、如何解决新生代引用老年代的情况
CMS并未很好的解决这个问题，目前采用和serial一样的处理方式，在重新标记的阶段，停止用户线程，通过完整的扫描新生代的对象，来找到跨代引用。
六、CMS如何存储晋升的对象
cms之前的收集器采用标记整理，所以空间连续，可以使用指针碰撞来给晋升的对象分配空间，但是cms采用标记清除，所以只有使用空闲链表来管理空闲的空间
1.cms分配空间的流程
graph TD
A[对象晋升请求] --> B{检查空闲链表}
B -->|找到合适块| C[分配成功]
B -->|无合适块| D{碎片整理策略}
D -->|开启压缩| E[触发Full GC整理内存]
D -->|未开启压缩| F[尝试分配小对象填充]
F -->|碎片可容纳小对象| G[碎片被利用]
F -->|碎片过小| H[碎片被浪费]

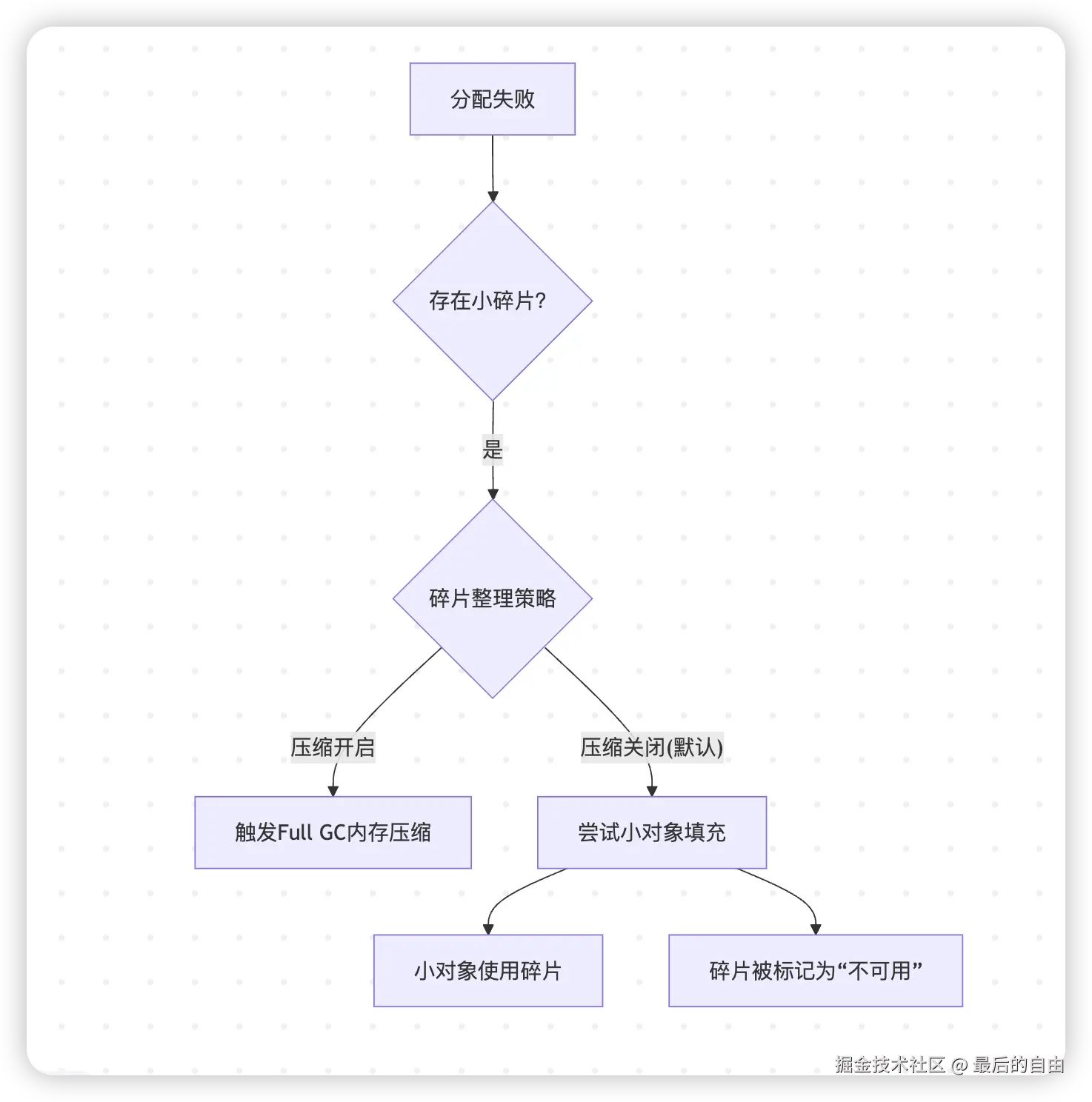

2.碎片处理决策树
3.小对象填充（CMS默认策略）
sequenceDiagram
CMS->>FreeList: 晋升对象需50KB
FreeList->>搜索: 最大块40KB（不足）
FreeList->>检查: 发现10KB碎片
CMS->>小对象: 尝试分配5KB对象
FreeList->>碎片: 切割5KB分配
Note right of FreeList: 剩余5KB仍为碎片

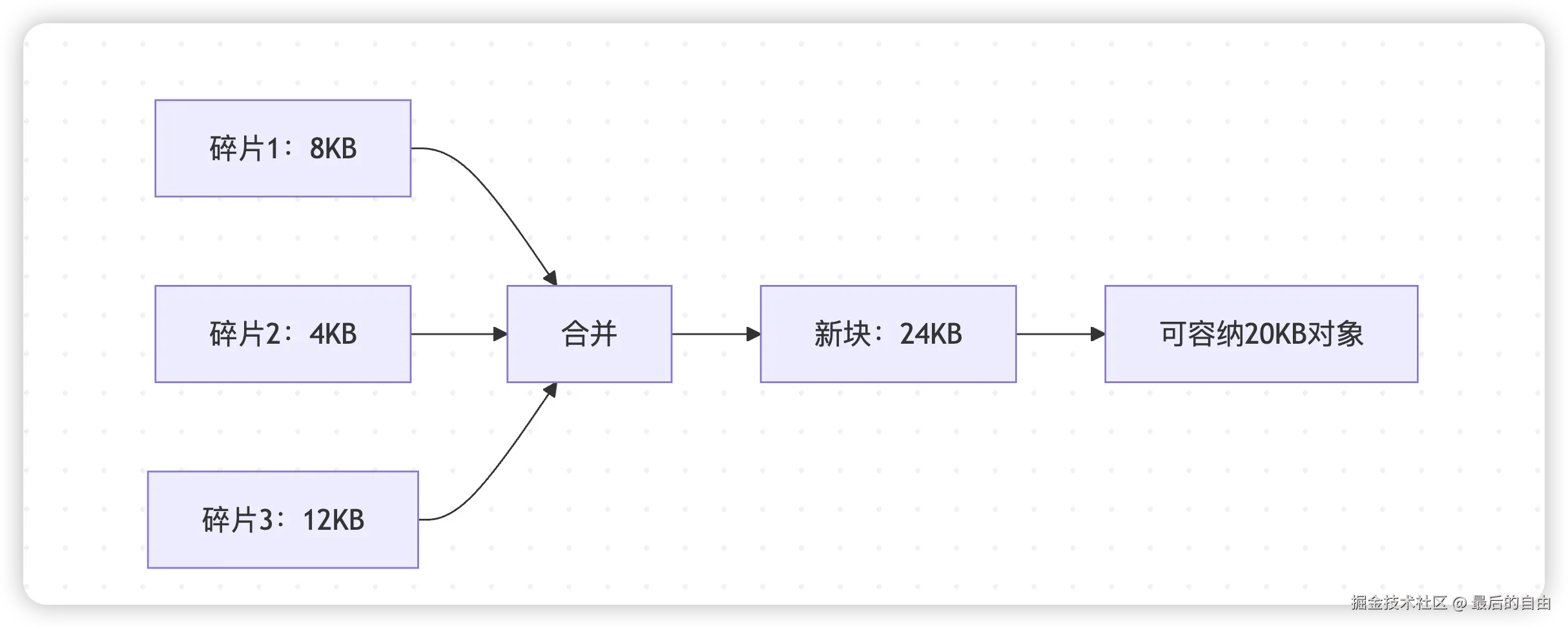

4.碎片合并策略（Binning）(默认未启用)
实现方式：
- 维护多个尺寸的空闲链表（8KB/16KB/32KB...）
- 定期合并相邻碎片
- 默认关闭，CMS需开启
XX:+UseCMSCompactAtFullCollection
5.定期执行Full GC解决碎片化
graph TD
A[CMS并发收集周期] --> B{计数检查}
B -->|达到阈值| C[触发Full GC整理]
B -->|未达阈值| D[继续并发收集]
- 参数名：
XX:CMSFullGCsBeforeCompaction=N - 作用：指定在执行 N 次 CMS 并发收集周期（Old GC）后，触发 1 次带压缩的 Full GC
- 默认值：0（每次并发收集失败后都进行压缩）
| 配置值 | 效果 | 适用场景 |
|---|---|---|
| N=0 | 每次并发收集失败后都压缩 | 内存敏感型系统 |
| N=1 | 每1次Old GC后都压缩 | 碎片产生快的系统 |
| N=5 | 每5次Old GC后压缩1次 | 平衡型配置（推荐） |
| N=1000 | 几乎不压缩 | 延迟敏感型系统 |
七.CMS空闲链表详解
CMS的内存管理机制并非仅依赖单一的空闲链表结构，而是采用了多层复合数据结构，主要包括以下三类管理方式，共同协作以提升老年代内存分配的效率：
📌 1. 基础空闲链表（Free List）
- 结构描述：CMS使用一条主空闲链表记录所有空闲内存块（即未被使用的内存区域）。每个空闲块通过链表指针串联，形成链式结构。
- 操作逻辑：分配内存时需遍历链表，寻找大小匹配的空闲块；若找到则拆分该块（剩余部分仍放回链表），否则触发GC或内存压缩。
- 作用：兜底分配，管理所有空闲块。
- 场景：当分类链表/树索引无法分配时使用。
- 问题：全链表遍历效率低，尤其在高碎片场景下耗时显著。
- 初始化: 初始启动时，基础链表就一个覆盖老年代索引空间的节点，然后申请空间后剩余按照下面介绍的剩余空间处理流程。
🧩 2. 按大小分类的多链表（Segregated Free Lists）
- 优化设计：将空闲块按固定大小区间分组（如0-512B、512B-1KB等），每组对应一个独立链表。分配时直接定位目标大小区间链表，减少遍历范围。
- 性能提升：小对象分配效率显著提高（如分配128B对象时直接访问“小对象链表”）。
- 局限性：无法覆盖所有对象大小（例如10KB对象需扫描多个链表）
🌳 3. 树形索引结构（Tree-structured Index）
- 高级优化：为多链表建立二叉树索引。树节点指向不同大小区间的链表头，通过树搜索快速定位目标链表。
- 优势：
- 对数级时间复杂度（O(log n)），加速大块内存分配。
- 支持动态合并相邻空闲块，减少碎片（如释放两个相邻块时自动合并为更大块）。
- 代价：树结构维护增加内存开销（需额外指针）。
- 节点: 树里的节点是分类链表的头
4.使用流程:
graph TD
A[分配请求] --> B{对象大小}
B -->|小对象| C[分类多链表]
B -->|中/大对象| D[树形索引]
C --> E[直接访问对应链表]
D --> F[树搜索定位链表]
E --> G{空间足够?}
F --> G
G -->|是| H[分配碎片]
G -->|否| I[回退基础链表]
I --> J[遍历基础链表]
J --> K{找到空间?}
K -->|是| H
K -->|否| L[触发GC]
5.空间剩余继续加入空闲链表流程:
注意:如果剩余空间小于 -XX:CMSMinFreeSpace 的默认值（128B）,cms会将碎片丢弃，直到Full GC后，才会重新使用。
graph TD
A[分配后剩余空间] --> B[创建新碎片头]
B --> C[加入基础链表]
C --> D{大小匹配分类链表?}
D -->|是| E[加入对应分类链表]
D -->|否| F[仅基础链表]
E --> G[分类链表更新]
G --> H[树索引不变]
F --> I[基础链表维护]
总结：CMS 四阶段用户线程停顿规律
- 必须停顿：初始标记（标记根对象）、重新标记（修正引用变更）。
- 无需停顿：并发标记（并行追踪引用链）、并发清除（并行清理垃圾）。
- 核心设计：通过“增量更新”机制平衡并发性能与标记准确性，是传统分代收集器中低延迟回收的典型代表（但存在内存碎片问题，现代应用建议优先考虑 G1/ZGC）。
