Java 对象内存布局深度解析

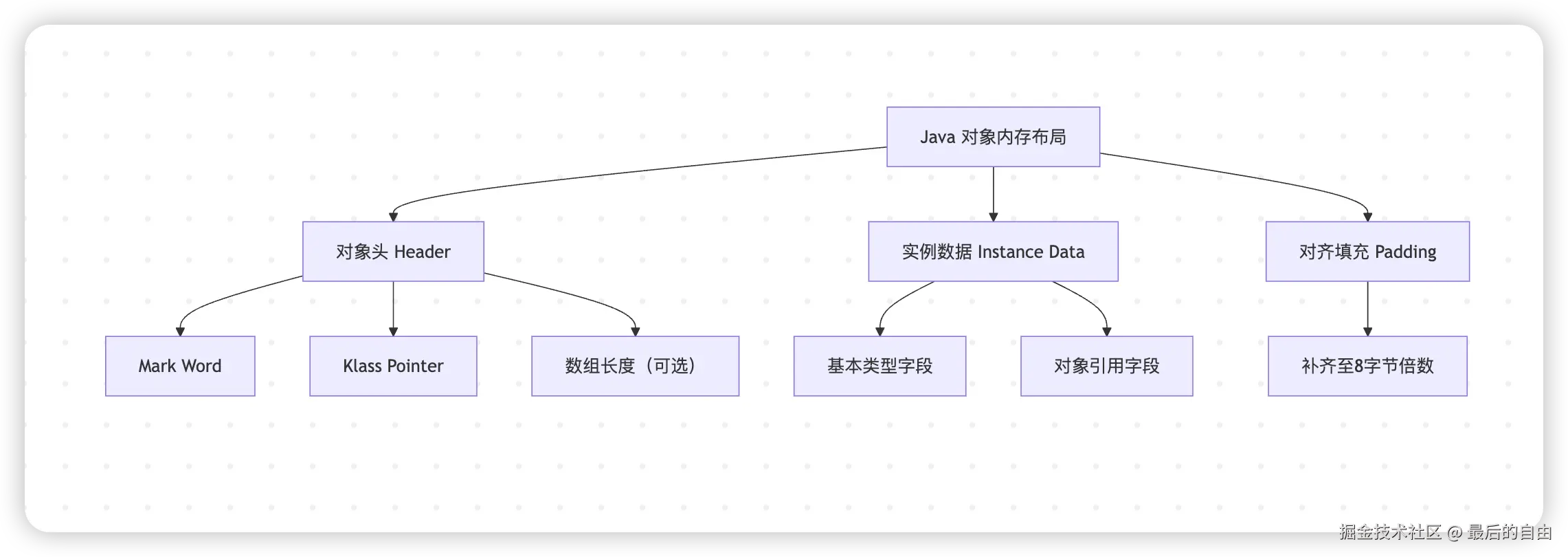

在 HotSpot JVM 中，Java 对象的内存布局经过精心设计，主要由三部分组成：对象头（Header）、实例数据（Instance Data）和对齐填充（Padding）。以下是详细解析：
一、对象头（Header）

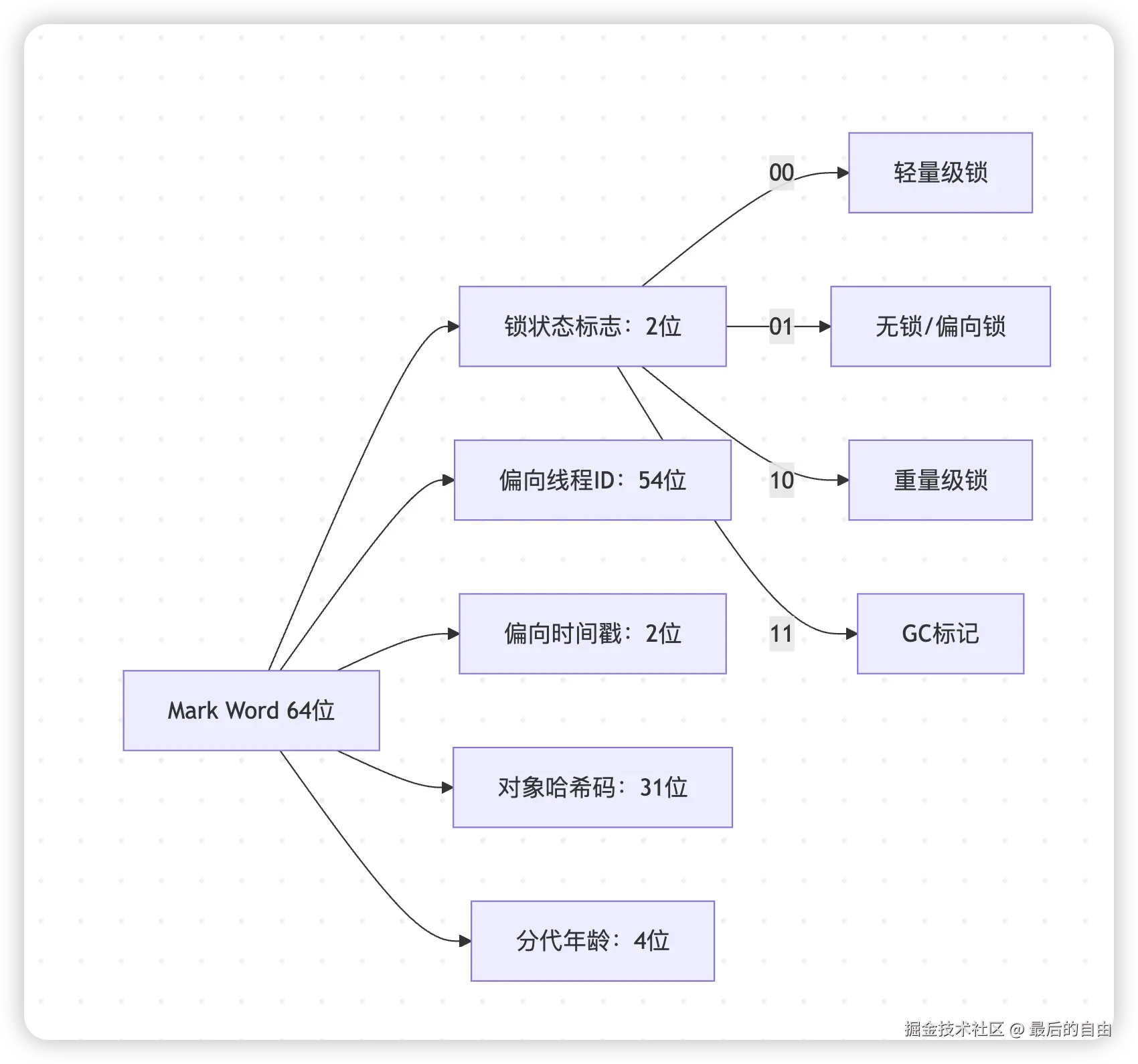

1. Mark Word（标记字段）
- 长度：32位系统占4字节，64位系统占8字节
- 存储内容：
- 对象锁状态（无锁、偏向锁、轻量级锁、重量级锁）
- 分代年龄（GC时Survivor区复制计数器）
- 对象哈希码（第一次调用
hashCode()时计算） - 偏向线程ID和时间戳
2. Klass Pointer（类型指针）
graph LR
KP[Klass Pointer] --> Class[指向类元数据]
classDef pointer stroke:#ff9900,fill:#ffe6cc
class KP pointer
- 长度：
- 普通64位：8字节
- 启用压缩指针（-XX:+UseCompressedOops）：4字节
- 作用：指向方法区中的类元数据，JVM据此确定对象类型
3. 数组长度（可选）
- 仅当对象是数组类型时存在
- 32位系统占4字节，64位系统占4字节（压缩指针）或8字节
二、实例数据（Instance Data）

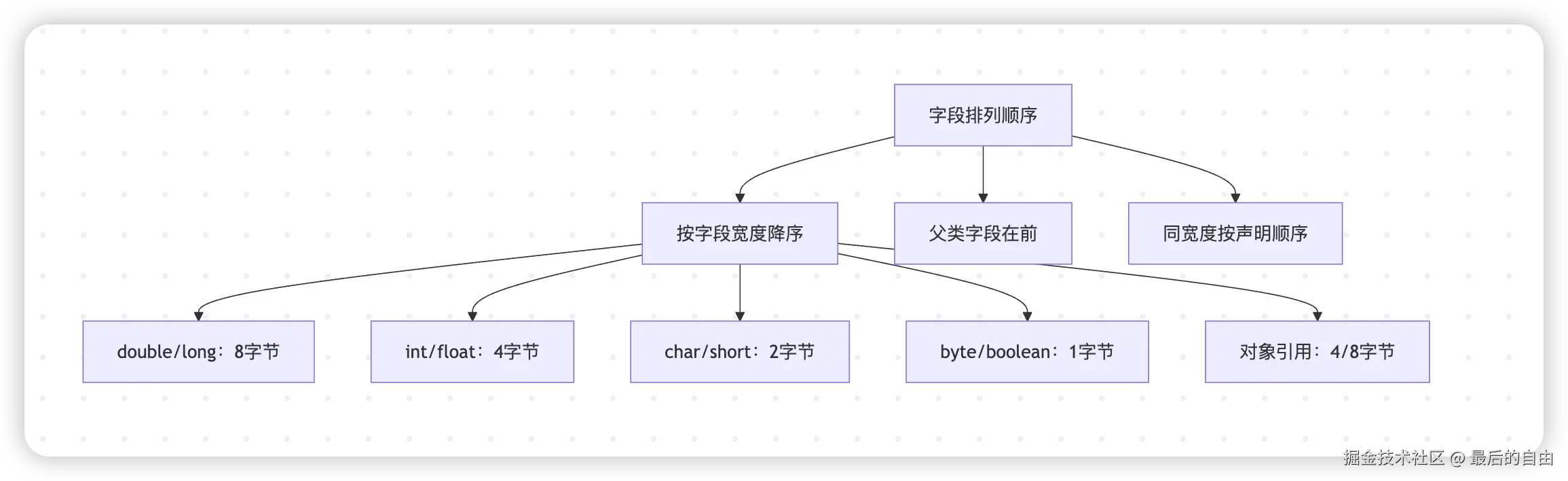

1. 字段内存排列规则
示例：
class Example {
byte b; // 1字节
int i; // 4字节
long l; // 8字节
Object ref; // 4字节（压缩指针）
}
内存布局：
[0-7] : Mark Word
[8-11] : Klass Pointer (压缩)
[12-15] : i (int，4字节) <-- 宽度降序优先
[16-23] : l (long，8字节)
[24] : b (byte，1字节)
[25-27] : padding (3字节)
[28-31] : ref (引用，4字节)
总大小：32字节
三、对齐填充（Padding）
pie
title 内存布局占比
"对象头" : 30
"实例数据" : 60
"填充区" : 10
- 作用：确保对象起始地址为8字节的倍数（64位系统要求）
- 规则：
- HotSpot要求对象大小必须是8字节的整数倍
- 当对象头+实例数据非8字节倍数时自动填充
- 优化意义：提高CPU访问效率，减少缓存行 共享
四、完整对象内存布局示例
1. 普通对象
class Person {
int id; // 4字节
String name; // 4字节（压缩指针）
boolean active; // 1字节
}
32位系统布局：
┌──────────┬──────────┬──────────┬──────────┐
│ Mark Word(4) │ Klass Ptr(4) │ id(4) │ active(1)│
├──────────┼──────────┼──────────┼──────────┤
│ 填充(3) │ name(4) │ 填充(4) │
└──────────┴──────────┴──────────┴──────────┘
总大小：24字节
2. 数组对象
int[] arr = new int[3]; // 每个元素4字节
64位系统（压缩指针）：
┌──────────┬──────────┬──────────┬──────────┬──────────┐
│ Mark Word(8) │ Klass Ptr(4) │ 长度(4) │ 填充(4) │ 元素1(4) │
├──────────┼──────────┼──────────┼──────────┼──────────┤
│ 元素2(4) │ 元素3(4) │ 填充(8) │
└──────────┴──────────┴──────────┴──────────┴──────────┘
总大小：40字节
五、技术优化与影响
1. 指针压缩（-XX:+UseCompressedOops）
graph LR
OOPS[压缩指针] --> Benefit[减少内存占用]
Benefit --> RAM[内存占用降40%]
Benefit --> Cache[提高缓存命中率]
OOPS --> Limit[4GB内存限制]
OOPS --> Delay[微小时钟周期开销]
2. 字段重排序
graph TD
Before[优化前布局] --> Gap[存在内存间隙]
After[优化后布局] --> Compact[字段紧凑排列]
Compact --> Save[减少填充浪费]
Compact --> CacheLine[优化缓存行利用]
3. 内存对齐代价
+--------------------------------+
| 元素1 (8字节) |
+--------------------------------+
| 元素2 (4字节) | 填充 (4字节) | <-- 浪费空间
+--------------------------------+
六、验证工具与技术
graph LR
Tools[验证工具] --> JOL[JOL工具包]
JOL --> |OpenJDK| Layout[打印内存布局]
Tools --> HSDB[HotSpot Debugger]
HSDB --> Inspect[直接查看内存]
Tools --> MAT[Memory Analyzer]
MAT --> Analyze[对象内存分析]
JOL示例：
public static void main(String[] args) {
System.out.println(ClassLayout.parseClass(Example.class).toPrintable());
}
输出：
Example object internals:
OFF SZ TYPE DESCRIPTION
0 8 (object header: Mark Word)
8 4 (object header: Klass Pointer)
12 4 int Example.i
16 8 long Example.l
24 1 byte Example.b
25 3 (alignment/padding gap)
28 4 Object Example.ref
Instance size: 32 bytes
七、设计意义与性能影响
- 空间优化：紧凑布局减少内存占用
- 访问加速：内存对齐提高CPU缓存效率
- 并发控制：Mark Word支持无锁化并发
- GC效率：指针压缩减少回收扫描时间
- 缓存友好：字段重排序减少缓存行填充
最佳实践：
- 优先使用基本类型而非包装类
- 避免在热点类中使用混合尺寸字段
- 对大数组考虑使用
XX:ObjectAlignmentInBytes=16提升速度- 对象池避免小对象过度复用（牺牲内存换CPU）
- hashcode方法导致的优化失效 hashcode引发优化失效，尽量避免调用hashcode()，对象调用hashcode()后会导致许多优化失效,
理解Java对象内存布局是进行性能优化的基础，尤其在高性能系统、大数据处理和内存敏感型应用中至关重要。
