62mm国产SiC碳化硅MOSFET功率模块BMF540R12KA3 SiC MOSFET模块在大功率制氢电源中的应用分析，结合其技术特性和制氢电源需求：
制氢电源的核心需求
高功率密度
电解槽需数千安培直流电流（典型值：1-10kA）
电压范围：400–1000V（碱性/PEM电解槽）
高效率
电费占制氢成本70%以上，转换效率需>95%
高频化
减小变压器/电感体积，提升功率密度
高可靠性
工业级7×24小时连续运行
BMF540R12KA3的关键优势
1. 低损耗特性

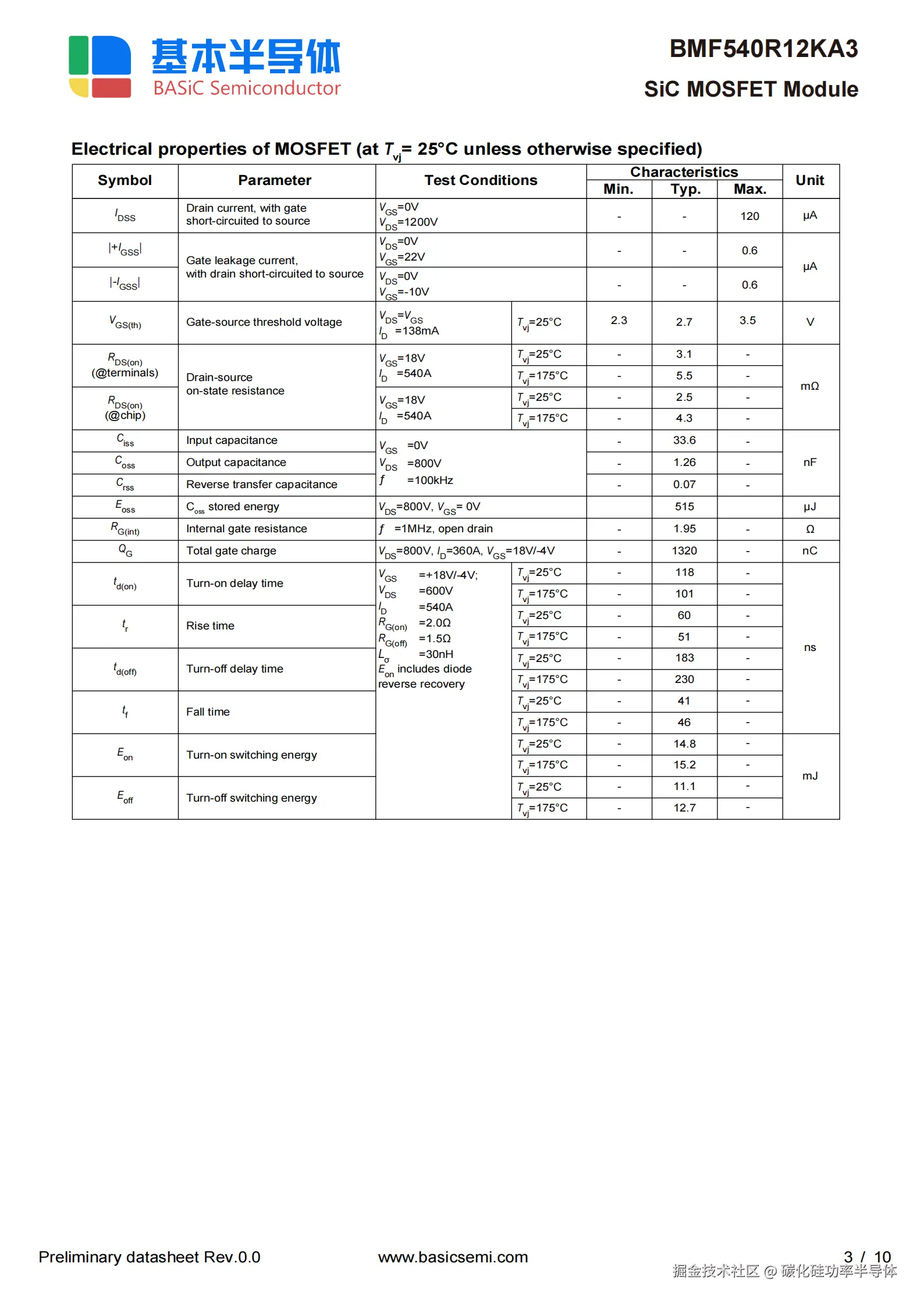

参数值对制氢电源的增益Rₖₛ(ₒₙ)@25℃ (芯片级)2.5 mΩ导通损耗降低40% vs IGBT开关能量 (Eₒₙ+Eₒff)25.9 mJ@175℃高频下损耗减少50%反向恢复电荷 Qᵣ9.5 μC@175℃消除二极管反向恢复损耗
→ 效率提升：SiC模块可提升整机效率2-3%，年省电费超百万元（以10MW电源为例）。
2. 高频能力
开关速度：tᵣ/t_f <60ns（Fig.12）
推荐工作频率：30-100 kHz（传统IGBT＜20kHz）
→ 磁性元件体积缩小50%，电源功率密度提升至5kW/L以上。
3. 高温稳定性
参数25℃175℃变化率Rₖₛ(ₒₙ) (芯片级)2.5mΩ4.3mΩ+72%开关损耗 (Eₒₙ+Eₒff)25.9mJ27.9mJ+8%→ 高温下性能衰减远低于IGBT，适合电解槽高温环境。
4. 模块化设计
铜基板+Si₃N₄陶瓷（Page 4）
热阻 Rₜₕ(j-c) = 0.07 K/W
支持双面水冷散热，热管理更高效
→ 结温控制在125℃以下，寿命提升3倍。
制氢电源拓扑应用
图表
代码
下载
三相AC输入
PFC整流器
DC-Link
全桥LLC谐振变换器
电解槽负载
PFC级：模块用于Boost电路（1200V耐压匹配800V DC-Link）
DC/DC级：全桥LLC拓扑（高频ZVS降低开关损耗）
并联方案：4模块并联满足5kA/800V输出（540A×4=2160A，需降额80%使用）
设计注意事项
驱动设计
推荐VGS = +18V/-4V（Page 2）
栅极电阻优化：Fig.11显示RG=2Ω时Eon/Eoff平衡
并联均流
模块间RDS(on)偏差＜5%（Page 3典型值2.5mΩ）
需门极对称布线+磁环抑制振荡
热管理
热界面材料选导热率＞3W/mK
水温≤60℃时，结温安全裕量＞50℃（Fig.16瞬态热阻）
安全防护
爬电距离30mm（Page 4）满足IEC 61800-5-1过压类别III
对比传统方案优势
指标SiC方案IGBT方案效率98.5%95–96%开关频率50 kHz10–15 kHz体积0.8 m³ (10MW系统)1.5 m³冷却需求40 L/min 水冷80 L/min
→ CAPEX降低：功率密度提升使机柜减少50%，节省设备占地成本。
风险提示
预发布型号（Page 1注释）
量产前需联系厂家确认参数冻结版本
体二极管压降
VSD=1.22V@18V驱动（Page 4）可能影响ZVS效率，建议外并SiC肖特基二极管
短路耐受
未提供ISC数据，需额外设计保护电路（如DESAT检测）
结论：62mm国产SiC碳化硅MOSFET功率模块BMF540R12KA3凭借超低损耗、高频能力和高温稳定性，可显著提升制氢电源的效率和功率密度。建议在10kW–10MW级电解电源中优先采用，重点关注热管理和并联均流设计。
