StarRocks元数据管理主要由 FE 节点负责，元数据内容包含Catalog、数据库、表、物化视图、节点、心跳、用户权限等信息，元数据的核心特点如下：
- 内存存储：元数据主要存储在 FE 节点的内存中，通过 GlobalStateMgr 类管理，以保证低延迟的查询响应。
- 高可用性：通过多 FE 节点的 Leader-Follower 架构实现元数据的同步和一致性。
- 持久化机制：使用 EditLog + Checkpoint 的方式将元数据持久化到磁盘，防止数据丢失。
1.BDBJE 和 数据的存储格式
BDBJE（Berkeley DB Java Edition）是一个高性能、嵌入式的数据库引擎，主要用于存储和管理元数据，FE-Follower 可以通过提供的端口 (edit_log_port) 访问 BEBJE 数据库，在所有的 Follower 角色中，从 BDBJE 数据库中获取的数据是一致的。在 BDBJE 中存储的是元数据的操作日志，FE-Leader 负责写入，Fe-Follower 负责从BDBJE同步数据，并在本地进行数据回放。
BDBJE的数据格式：
JournalId是自增ID，一条日志条目 + 1
其中 JournalEntity = OperationType + Writable data
2.FE-Leader数据的写入

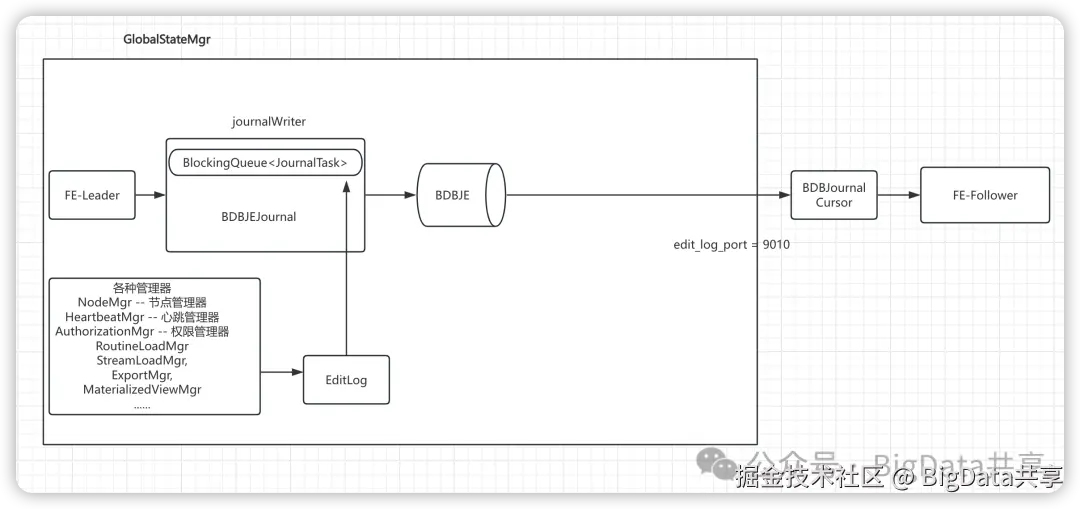

其中涉及到的主要组件有：GlobalStateMgr，Editlog，JournalWriter，BDBJEJournal，CheckpointWorker。几个组件的交互如下：
GlobalStateMgr
全局状态管理器，负责协调和管理整个StarRocks集群的元数据和状态信息，包括节点管理（NodeMgr）、心跳检测（HeartbeatMgr）、权限管理（AuthorizationMgr）、RoutineLoad任务（RoutineLoadMgr）、StreamLoad任务（StreamLoadMgr）、物化视图管理（MaterializedViewMgr）等等模块
Editlog
负责记录集群的元数据变更各类操作（如表创建、数据插入等）
JournalWriter
Journal日志异步批量写入组件，通过BlockingQueue接收来自 FE-Leader 的JournalTask，并将日志使用BDBJEJournal写入到BDBJE存储引擎中
BDBJEJournal
负责将FE-Leader 生成的元数据操作日志（如表结构变更、数据插入等）写入到BDBJE存储引擎中
CheckpointWorker
定期做checkpoint持久化成image文件写到本地磁盘中
GlobalStateMgr是FE管理元数据的一个单例，里面有各类管理器，这些管理器 new 出对应的对象然后赋值，相当于数据是存在内存，这些数据都需要通过 EditLog 封装成 JournalEntity -> JournalTask 加入到 journalWriter里的阻塞队列，journalWriter就会从阻塞队列取出对应任务调用BDBJEJournal进行写入。

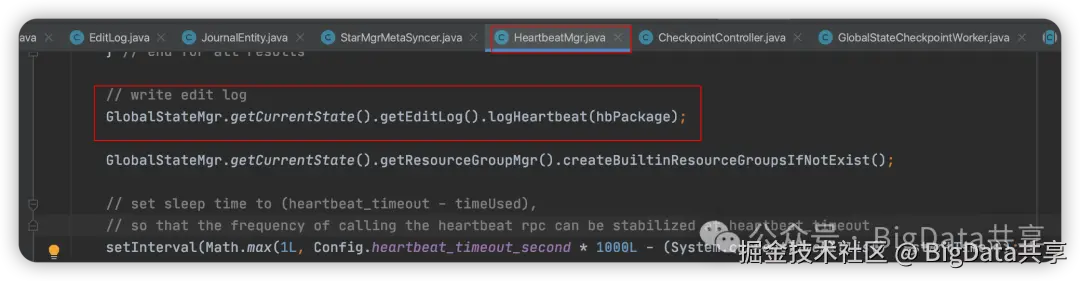

比如HeartbeatMgr管理器，就会获取 EditLog 进行写入：

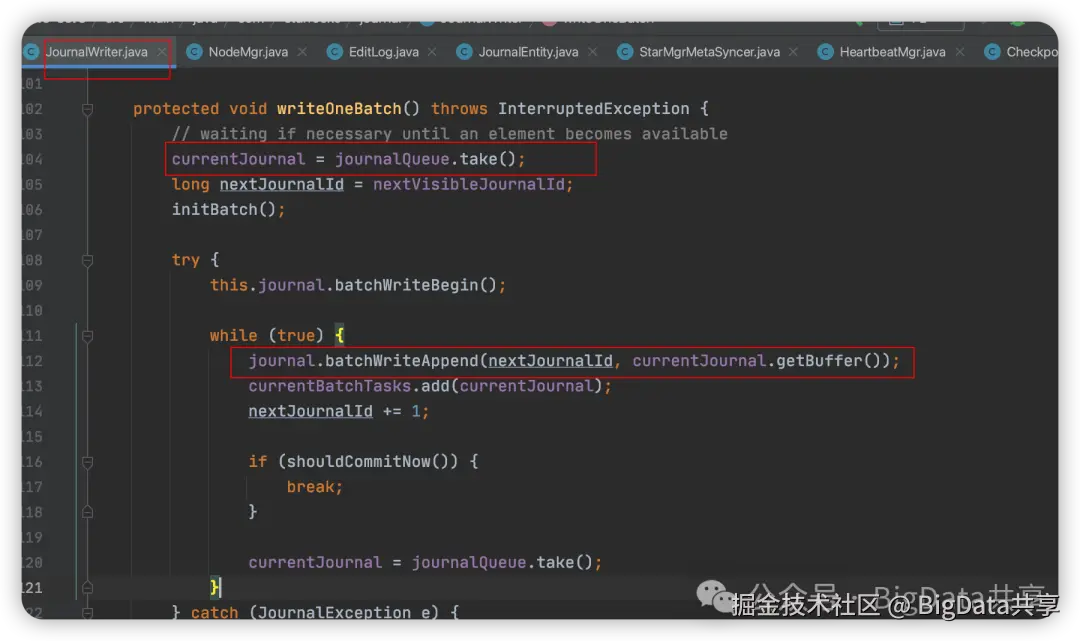

journalWriter就会从阻塞队列取出对应任务调用BDBJEJournal进行写入
3.FE-Follower数据的回放

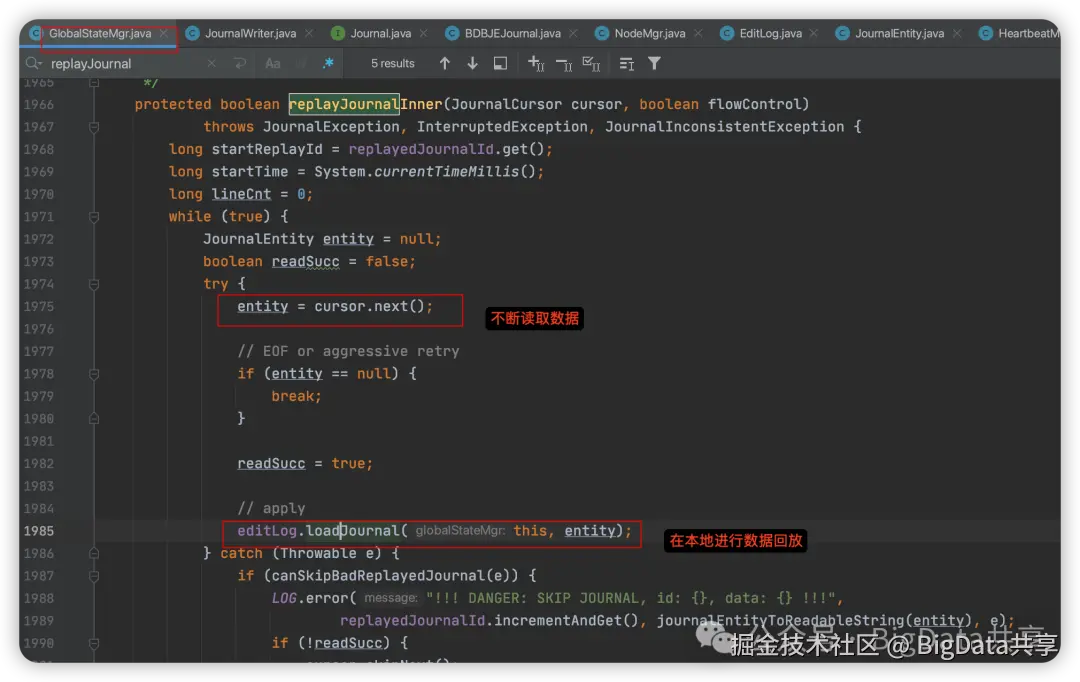

Follower 节点启动或加入集群时，先加载最新的快照（image ）以初始化内存元数据，同时 Follower 节点的 BDBJE 客户端与 Leader 的 BDBJE 服务端 （fe.conf里的配置端口edit_log_port）建立 http 连接，拉取 journal 日志并在本地进行回放。

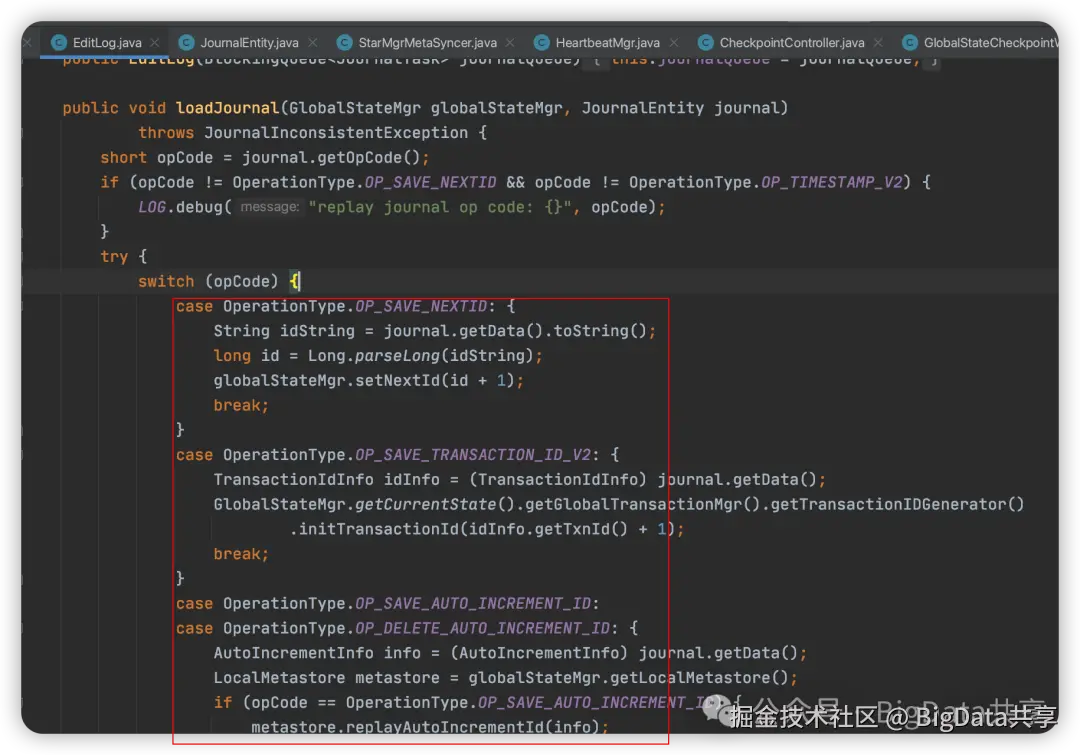

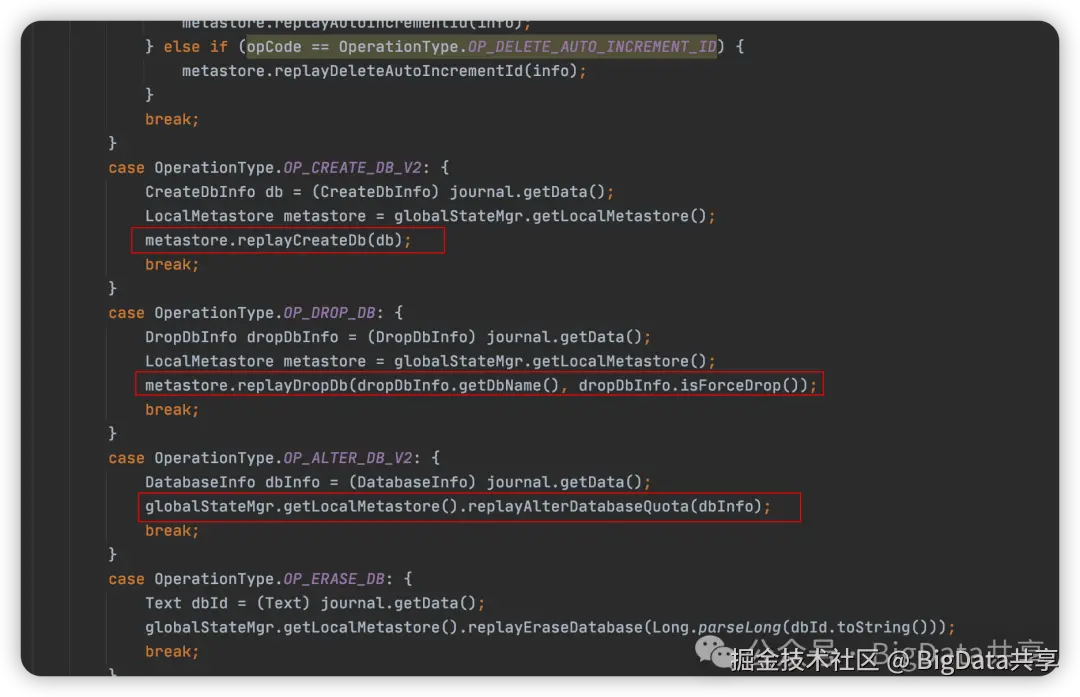

对应数据的回放
4.checkpoint生成数据快照

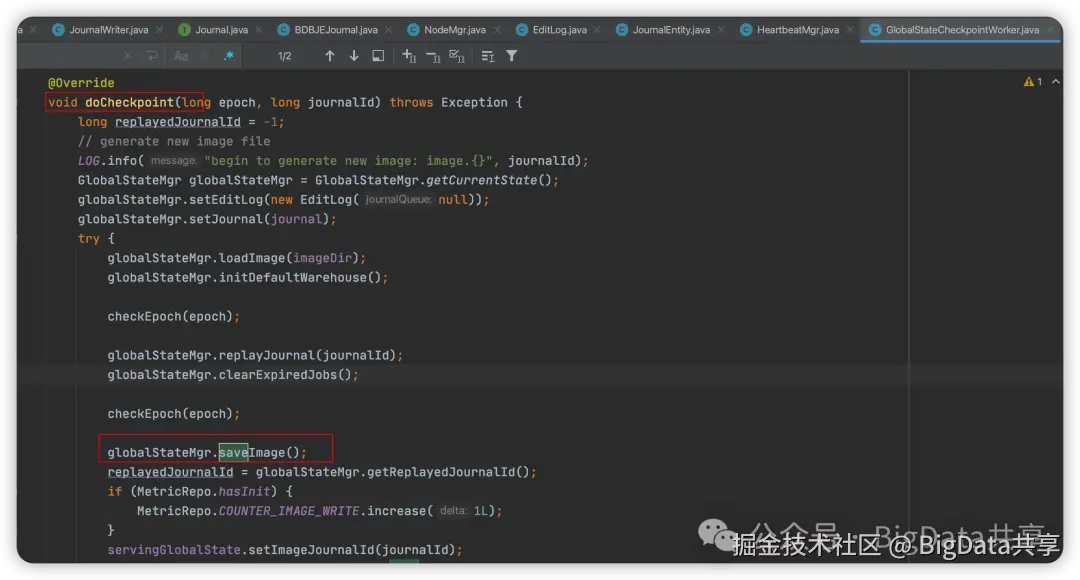

checkpoint定期持久化为磁盘上的快照（image 文件)，这个快照捕获了某一时刻的完整元数据状态。如果不做checkpoint会有啥问题呢？如果 FE 宕机重启时，需要将历史数据进行回滚，现在存储的是所有的操作日志，而随着历史日志的不断积累，回滚起来会很慢。做checkpoint就相当于把内存数据GlobalStateMgr通过转换成JSON数据存储到磁盘，然后在这个checkpoint的基础上再加上增量editlog，就会快很多。
生成镜像文件就是把各类对象转换成JSon数据写到image文件中。
public void saveImage(ImageWriter imageWriter, File curFile) throws IOException {
if (!curFile.exists()) {
if (!curFile.createNewFile()) {
LOG.warn("Failed to create file, filepath={}", curFile.getAbsolutePath());
}
}
// save image does not need any lock. because only checkpoint thread will call this method.
LOG.info("start save image to {}. is ckpt: {}", curFile.getAbsolutePath(), GlobalStateMgr.isCheckpointThread());
long saveImageStartTime = System.currentTimeMillis();
try (OutputStream outputStream = Files.newOutputStream(curFile.toPath())) {
imageWriter.setOutputStream(outputStream);
try {
saveHeader(imageWriter.getDataOutputStream());
nodeMgr.save(imageWriter);
localMetastore.save(imageWriter);
alterJobMgr.save(imageWriter);
recycleBin.save(imageWriter);
variableMgr.save(imageWriter);
resourceMgr.saveResourcesV2(imageWriter);
exportMgr.saveExportJobV2(imageWriter);
backupHandler.saveBackupHandlerV2(imageWriter);
globalTransactionMgr.saveTransactionStateV2(imageWriter);
colocateTableIndex.saveColocateTableIndexV2(imageWriter);
routineLoadMgr.saveRoutineLoadJobsV2(imageWriter);
loadMgr.saveLoadJobsV2JsonFormat(imageWriter);
smallFileMgr.saveSmallFilesV2(imageWriter);
pluginMgr.save(imageWriter);
deleteMgr.save(imageWriter);
analyzeMgr.save(imageWriter);
resourceGroupMgr.save(imageWriter);
authenticationMgr.saveV2(imageWriter);
authorizationMgr.saveV2(imageWriter);
taskManager.saveTasksV2(imageWriter);
catalogMgr.save(imageWriter);
insertOverwriteJobMgr.save(imageWriter);
compactionMgr.save(imageWriter);
streamLoadMgr.save(imageWriter);
materializedViewMgr.save(imageWriter);
globalFunctionMgr.save(imageWriter);
storageVolumeMgr.save(imageWriter);
dictionaryMgr.save(imageWriter);
replicationMgr.save(imageWriter);
keyMgr.save(imageWriter);
pipeManager.getRepo().save(imageWriter);
warehouseMgr.save(imageWriter);
} catch (SRMetaBlockException e) {
LOG.error("Save meta block failed ", e);
throw new IOException("Save meta block failed ", e);
}
imageWriter.saveChecksum();
long saveImageEndTime = System.currentTimeMillis();
LOG.info("Finished save meta block {} in {} ms.",
curFile.getAbsolutePath(), (saveImageEndTime - saveImageStartTime));
}
}
同时会把镜像文件发给其他FE，同时删除掉旧的image镜像文件和journal日志。
public Pair<Boolean, String> runCheckpointControllerWithIds(long imageJournalId, long maxJournalId) {
// Step 1: create image
.......
// Step2: push image
int needToPushCnt = nodesToPushImage.size();
long newImageVersion = createImageRet.first ? maxJournalId : imageJournalId;
if (needToPushCnt > 0) {
pushImage(newImageVersion);
}
// Step3: Delete old journals
// conditions: 1. new image created and no others node to push, this means there is only one FE in the cluster,
// delete the old journals immediately.
// 2. needToPushCnt > 0 means there are other nodes in the cluster,
// we must make sure all the other nodes have got the new image and then delete old journals.
if ((createImageRet.first && needToPushCnt == 0)
|| (needToPushCnt > 0 && nodesToPushImage.isEmpty())) {
deleteOldJournals(newImageVersion);
}
return createImageRet;
}
