1.1 前言

客户需求要能预览 3D 口腔模型，来观察上传的模型是否正确。后期可能还需要编辑，我们决定使用 three.js 开发，本文是我初学 three.js 的记录总结。

1.2 四要素

  1. 创建场景 Scene
  2. 添加物体 Mesh（形状 Geometry + 外观 Material）
  3. 添加摄像机 Camera，为了获得一个视角
  4. 创建渲染器 Renderer，把摄像机看到的内容画出来

默认情况下，所有东西都在场景的中心点(0, 0, 0)，所以看起来一片黑，需要调整摄像机的位置。

1.3 对象变换

所有继承自 Object3D 的类，比如：Mesh、Camera、Group

都能使用它的属性、方法和事件，比如：Transform（变换）属性、lookAt

Transform 属性： position（位置）、scale（缩放）、rotation（旋转）、Quaternion（四元数）

position：对象位置，是 Vector3（三维向量），默认 x 轴向右，y 轴向上，z 轴向后

  • set：设置向量的 x、y、z，也可以通过 position.x(/y/z)单独设置
  • length：获取向量到中心点的直线距离
  • distanceTo：获取两个向量之间的距离
  • normalize：向量方向不变，但长度设置为 1 在空间中定位物体是比较困难的，可以使用 AxesHelper 来帮助定位 AxesHelper：轴辅助工具，在场景中显示坐标轴，X 轴为红色，Y 绿色，Z 蓝色

scale：对象缩放，也是 Vector3，默认是(1, 1, 1)，和 position 用法一样

rotation：对象旋转，是 Euler（欧拉角），默认是(0, 0, 0, 'XYZ')

  • 旋转首先要考虑绕哪个轴旋转，找到旋转轴，然后再考虑轴的旋转顺序
  • set：设置欧拉的 x、y、z 和旋转顺序，以弧度为单位
  • reorder：设置旋转顺序，如果使用这个方法，必须先设置旋转顺序，再单独设置 x、y、z
  • 旋转 Math.PI 正好是半圈，以此类推：一圈 = Math.PI _ 2 = 3.14 _ 2 = 6.28 弧度
  • 万向节死锁（Gimbal Lock）：写的是按 x 轴旋转，实际却按照 z 轴旋转的问题，旋转轴不生效了

Quaternion：四元数，旋转的另一种表示方式，更复杂可靠，可以避免万向节死锁

  • 有时候会得到四元数形式的坐标，只需要将它应用到对象上，旋转就会更新

lookAt：旋转对象使它“看向”某个 Vector3，就是 z 轴指向目标，可以修改 up 属性来调整方向

在创建复杂对象的时候，比如一个房子，里面有门、墙、窗户等，怎么对整体进行 Transform，而不是一个个设置？这时就需要 Group，创建一个组，把所有东西都 add 进去，再操作组。

1.4 动画

在 three.js 中做动画就像制作【定格动画】，移动物品，拍照，再移动，再拍照…

FPS：frames per second，每秒帧数，60FPS 表示屏幕每 1 秒经过 60 次刷新

window.requestAnimationFrame：在下一帧调用函数

const tick = () => {
  console.log('tick');
  // 更新对象
  mesh.rotation.y += 0.01;
  // 重新渲染
  renderer.render(scene, camera);
  // 在下一帧调用 tick 函数，然后 tick 函数执行又会调用 requestAnimationFrame，形成循环
  window.requestAnimationFrame(tick);
};
tick();

帧率越高，执行次数越多，导致动画效果越快，我们希望动画效果在任何帧率下都保持一致，怎么做？ 方法一：利用时间差，因为不管是什么电脑，好的坏的，每一秒经过的时间是相等的

let lastTime = Date.now();
const tick = () => {
const currentTime = Date.now();
const deltaTime = currentTime - lastTime;
lastTime = currentTime;
mesh.rotation.y += 0.001 _ deltaTime; // 0.001 弧度/毫秒 = 每秒 1 弧度
renderer.render(scene, camera);
window.requestAnimationFrame(tick);
};
tick();

方法二：利用 three 提供的 Clock

const clock = new THREE.Clock(); // 创建时钟并默认启动
const tick = () => {
const elapsedTime = clock.getElapsedTime(); // 获取时钟启动以来经过的秒数
console.log('elapsedTime:', elapsedTime);
mesh.rotation.y = elapsedTime _ (Math.PI \* 2); // 每秒转一圈
renderer.render(scene, camera);
window.requestAnimationFrame(tick);
};
tick();

用数学函数实现的简单动画效果：

// 正弦，动画效果：上下移动，像电梯，一开始在 0
mesh.position.y = Math.sin(elapsedTime);

// 余弦，动画效果：也是上下移动，一开始在 1
mesh.position.y = Math.cos(elapsedTime);

// 正弦和余弦组合，动画效果：顺时针旋转（把 x 和 y 调换就是逆时针旋转）
mesh.position.x = Math.sin(elapsedTime);
mesh.position.y = Math.cos(elapsedTime);

如果你需要实现复杂的动画，那就使用动画库，最常用的是 GSAP，它能做时间线动画

gsap.to(mesh.position, { x: 2, duration: 1, delay: 0 });
gsap.to(mesh.position, { x: 0, duration: 1, delay: 1 });
const tick = () => {
  // 不要把 gsap 的执行放在这里，因为 gsap 内部会自行调用 requestAnimationFrame 更新 x 属性，我们只需要在每一帧都进行渲染即可，动画自然就有了
  renderer.render(scene, camera);
  window.requestAnimationFrame(tick);
};
tick();

1.5 相机和控制器

1.5.1 相机

PerspectiveCamera：最核心，最常用的相机，模拟人眼所见，透视物体近大远小。常用于：3D

  • fov：垂直视野角度，决定了相机“看”出去的广度。建议值在 25-75 之间，25 的效果类似望眼镜，75 的效果类似广角镜头，能看到更多的物体，但边缘的物体会明显变形
  • aspect：宽高比，渲染宽度除以渲染高度
  • near：近裁剪面，任何距离小于 near 值的物体都不会被渲染，常用值 0.1
  • far：远裁剪面，常用值 100，最好设置成能容纳场景中最远物体的距离
  • 合理设置 near 和 far，否则可能导致 Z-fighting
  • 修改属性后，必须调用 updateProjectionMatrix 以生效

OrthographicCamera：渲染出来的场景，没有透视效果，物体远近一样大。常用于：2D 游戏、固定在屏幕上的 UI 界面

  • 左/右/上/下边界：保持宽高比
  • 也有 near 和 far 参数

CubeCamera：从一个点向周围六个方向（上、下、左、右、前、后）拍摄场景，生成一个“环境贴图”（CubeMap），给其他物体对象使用。常用于：反射

ArrayCamera：摄像头阵列（想象成“监控墙”），用多个子相机来渲染场景，通过不同的视角渲染同一场景的不同部分。常用于：分屏多人游戏

StereoCamera：用两台相机来渲染场景，模拟一双眼睛，创造出立体感。常用于：VR 开发

1.5.2 控制器

OrbitControls：轨道控制器，最常用

  • new OrbitControls(object：要控制的相机, domElement：用于事件监听的元素)
  • target(Vector3)：更新旋转焦点
  • enableDamping: 启用阻尼（惯性）效果，注意开启后必须在动画循环中调用 update()
  • update()：更新控件设置，所有设置更新后，都需要重新调用以生效

TrackballControls：轨迹球控制器，类似 OrbitControls，但更自由没有限制角度（老旧）

ArcballControls：弧球控制器，比 TrackballControls 更好，用于查看一个物体的细节

MapControls：地图控制器，类似 OrbitControls，但专为俯瞰视角优化

FirstPersonControls：第一人称控制器，y 轴被限制且不能翻转（老旧）

PointerLockControls：指针锁定控制器，比 FirstPersonControls 更好，用于任何第一人称的游戏（FPS）或应用

FlyControls：飞行控制器

DragControls：拖拽控制器，用来移动场景中的物体

TransformControls：变换控制器，用于编辑物体位置、旋转和缩放

1.6 全屏渲染

始终充满视口：

.webgl {
position: fixed;
top: 0;
left: 0;
}

const sizes = {
width: window.innerWidth,
height: window.innerHeight,
};

window.addEventListener('resize', () => {
// 更新 sizes 对象中的宽高
sizes.width = window.innerWidth;
sizes.height = window.innerHeight;

// 更新相机的 aspect（宽高比），防止物体变形
camera.aspect = sizes.width / sizes.height;
camera.updateProjectionMatrix();

// 更新渲染器的尺寸，并设置像素比，防止在高分辨率屏幕上出现模糊
// 2 像素比是上限，像素比再高，肉眼也看不出来，还会增大 GPU 的渲染压力
renderer.setSize(sizes.width, sizes.height);
renderer.setPixelRatio(Math.min(window.devicePixelRatio, 2));
});

1.7 模型预览/编辑

1.7.1 3D 模型常见格式

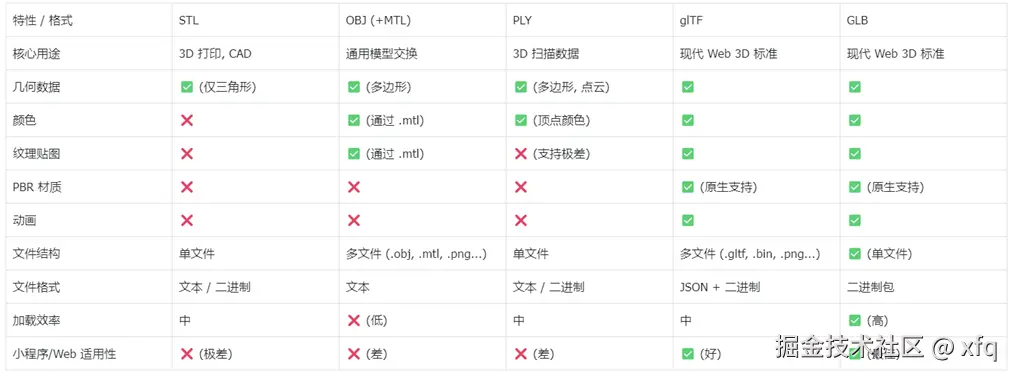

常见的 3D 模型格式（5 个）：stl、obj、ply 以及为 web 优化的 gltf/glb

image.png 做口腔模型的软件：3Shape、EXO（exocad）

1.7.2 模型预览/编辑

如果只是需要预览模型，并且后期也没有编辑模型的需求，那可以使用 Online3DViewer，支持格式多，预览效果清晰，缺点是不好扩展

如果预览只是早期功能，后期可能需要编辑模型，那就使用 three 自己开发。可以参考 three editor 的源码，常见格式直接拖拽进去都能预览编辑

  • ply 格式需要计算顶点法线、启用顶点颜色，否则不能正确预览
  • 多文件的 obj、gltf 格式，需要加载全部文件才能正确预览，所以一般是拖拽一个压缩包（包含所有模型信息文件），然后解压预览

从 three editor 迁移的模型预览功能（仅做参考）：3DModelViewer

如果要做 3D 模型的编辑，强烈建议：后端在源头将所有模型统一转换为 .GLB 格式。为什么？

  1. glb 是为 web 而生的格式，二进制、文件小、加载快，并且可以内嵌材质和动画信息
  2. 统一的格式能极大简化前端处理逻辑，否则不同格式需要不同的加载器，前端分别处理会很复杂麻烦

1.8 最后

学习资料：threejs-journey.com/

2025/07/19：发布文章
