前言
我们想象，如果定时任务的任务队列采用链表来实现，队列中的任务都包含任务执行的时间戳信息，我们通过不断的轮询来判断任务是否需要执行
但是这么做有一个问题，比如我们有100任务，那么定时任务队列就每次要扫100任务来确定任务是否要执行，这样会造成大量的空轮询
本文要介绍的时间轮算法，不会遍历所有任务，而是遍历时间刻度，当发现某一刻度上有任务(队列不为空)时，就会执行当前刻度上的所有任务。
时间轮算法（Timing Wheel Algorithm） 是一种高效的定时任务调度算法，通过将时间划分为固定间隔的“槽位”（slot），并利用一个“指针”（cursor）按固定周期移动，批量触发到期任务的执行。其设计灵感来源于钟表的指针运动，因此得名“时间轮”
本文将分析时间轮算法的数据结构，整体流程，和其他定时任务实现相比为什么高效，有什么局限性
重点介绍单层时间轮，再引出多层时间轮，分析其如何解决单层时间轮的空转问题
最后走读一个经典的时间轮开源实现
单层时间轮

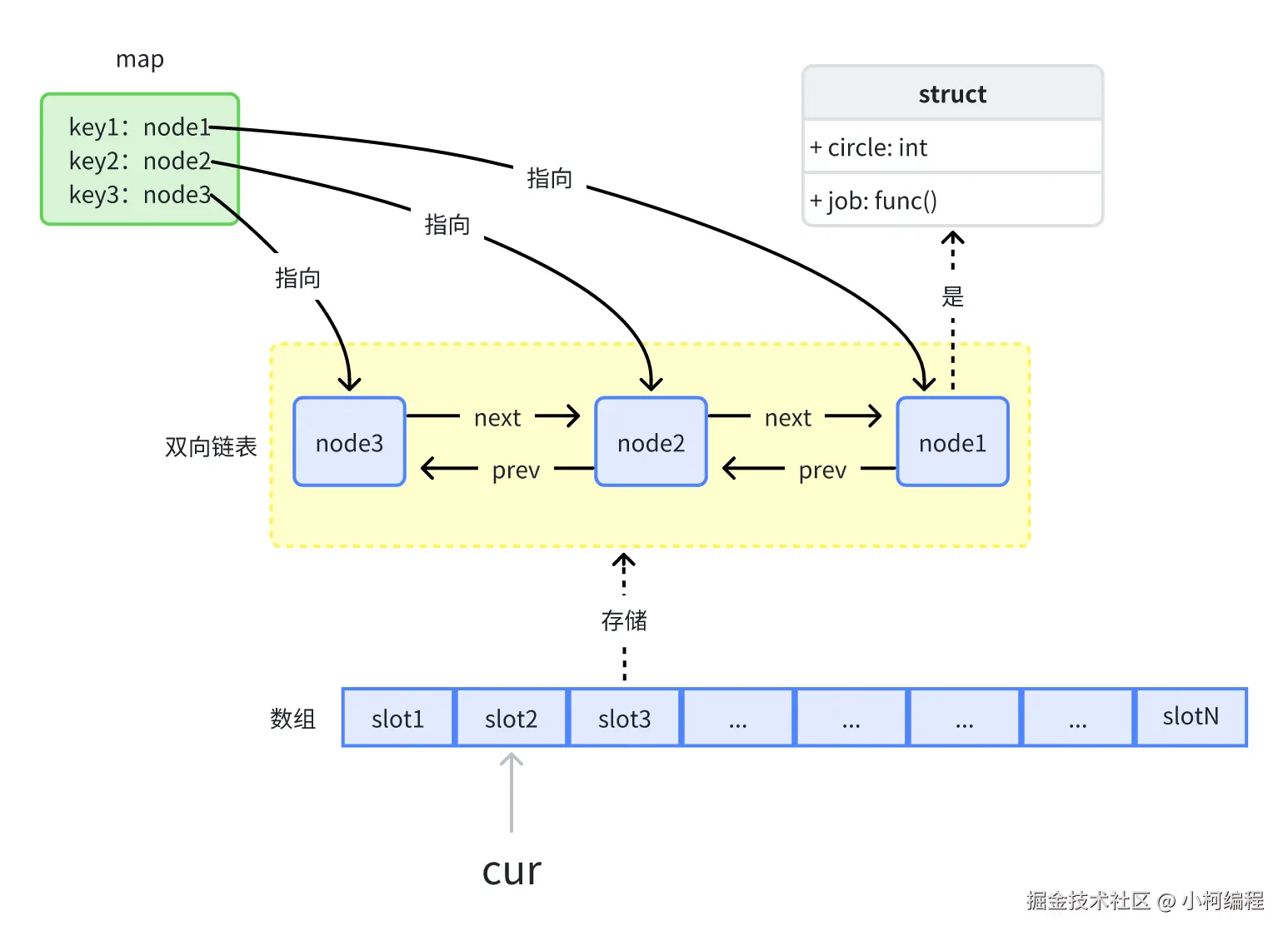

数据结构
- 一个环形数组：时间轮主体，划分时间区间并承载任务
- 数组中每个元素称为 “槽位（Slot）”，每个槽位对应一个固定的时间间隔（如 1 秒、10 毫秒)
- 数组长度（槽位总数）决定了单级时间轮的覆盖范围：
最大覆盖时间 = 槽位步长 × 槽位总数（如 60 个槽 ×1 秒 = 60 秒）。
- 当前指针cur：标记当前时间轮的 “当前时刻”，触发到期任务的执行
- 指针按固定频率（等于槽位步长，如每 1 秒）顺时针移动，每次移动 1 个槽位
- 指针指向的槽位即为 “当前到期的时间区间”，该槽位中的所有任务会被触发执行
- 槽位内的任务容器：存储每个槽位对应的定时任务，支持批量取出和执行
- 每个槽位通常关联一个双向链表，同一槽位的任务到期时间在同一时间区间内（如都在 “第 3 秒” 到期）。
- 当指针指向该槽位时，遍历链表并执行所有任务，执行后清空
- 每个节点包含以下字段：
circle：任务需要经过多少个完整的周期才能执行。每次时间轮转动（即一个槽位被处理），如果任务的 circle 值大于 0，则减少 1；当 circle 为 0 时，表示任务可以执行job：要执行的任务
- map：快速定位任务在槽位中的位置，用于支持
O (1)复杂度的删除任务操作- key：任务的key，value：任务所在双向链表的节点
- 要删除任务时，根据key从map定位到节点，就能从双向链表中删除自己。再从map删除当前任务key，就彻底删除任务
新增任务
当要往时间轮插入一个延时任务时，需要经过以下步骤：
- 根据任务的延迟时间
task.delay，总共的槽数量slotNum，槽的时间间隔interval计算出：pos：任务应该被放置的槽位索引circle：任务需要经过的完整时间轮周期数
具体怎么计算？下面举两个例子说明，假如interval = 1s，slotNum=10
示例 1：delay = 5s
circle = 5(delay) / 1(interval) / 10(slotNum) = 0（因为 5 秒小于一个完整周期）
pos = (0 + 5 / 1) % 10 = 5
示例2：delay = 15s
circle = 15 / 1 / 10 = 1（因为 15 秒超过了一个完整周期），需要时间轮转过一轮后，第二轮才会触发
pos = (0 + 15 / 1) % 10 = 5
- 任务添加到指定槽位的链表末尾
- 往map记录任务key和双向链表节点的映射关系
执行任务
- 定时器每隔一定时间触发，推进当前指针到时间轮的下一个槽位
- 取出该槽位的所有任务，并发执行
为啥高效？
用时间轮执行定时任务为啥高效？我们对比时间轮和另一个经典的定时任务实现：最小堆。从插入删除任务，任务到期执行的角度，比较两者的时间复杂度
插入删除任务
- 插入任务，时间复杂度
O(1)- 计算该任务应该放入哪个槽：
槽索引 = (当前指针位置 + 延时时间 / 槽间隔) % 槽总数O(1) - 将任务直接添加到计算出的目标槽对应的任务链表中 O(1)
- 计算该任务应该放入哪个槽：
- 删除任务，时间复杂度
O(1)- 通过hash表拿到任务key在哪个slot，以及链表节点元素element。有element，就能将自己从所属slot的链表中删除 O(1)
- 从hash表中删除该任务key O(1)
对比最小堆：
- 优先队列/最小堆： 插入，删除任务都需要
O(log N)的时间复杂度（N 是队列中任务数），因为需要维护堆结构。在任务数量巨大（N 很大）时，log N的开销会变得显著
任务到期执行
- 取出该槽对应的整个任务链表
O(1) - 执行链表中所有任务（对于单层时间轮，这些任务都已到期）
以上两步操作，第一步O(1)，第二步虽然遍历整个链表，但这些任务都是要执行的，因此没有多余的操作
对比最小堆：
- 优先队列/最小堆： 获取并删除最小元素（最近要触发的任务）需要
O(log N)的时间
| 操作 | 时间轮 | 堆 |
|---|---|---|
| 添加任务 | O(1) | O(log n) |
| 删除任务 | O(1) | O(log n) |
| 触发任务 | O(k)（k为当前槽位任务数） | O(log n) |
牺牲了哪些特性？
时间轮的高效并非免费午餐，有以下局限性：
- 更高的内存占用 (牺牲空间) ：
- 时间轮： 需要预先分配一个固定大小的数组（槽位），即使很多槽位是空的。例如，一个 1 秒精度、支持最大 1 小时延迟的单层时间轮需要
3600个槽位，即使只有几个任务，也需要占用3600个槽位的空间 - 对比最小堆： 只按需分配存储实际任务节点的内存。内存占用与当前任务数
N成正比 - 因此对于最大延迟范围大但实际任务稀疏的场景，时间轮可能浪费大量内存。
- 时间轮： 需要预先分配一个固定大小的数组（槽位），即使很多槽位是空的。例如，一个 1 秒精度、支持最大 1 小时延迟的单层时间轮需要
- 时间精度受限
- 时间精度受槽位步长限制。例如步长 1 秒，那精度就是秒级
- 对比最小堆： 最小堆对任务延迟时间没有任何精度或范围的限制，可以处理任意时间点（例如纳秒级精度）的任务
以上两个问题是相互制约的关系。如果要内存占用小，那么tick之间的间隔就要大，就会牺牲时间精度

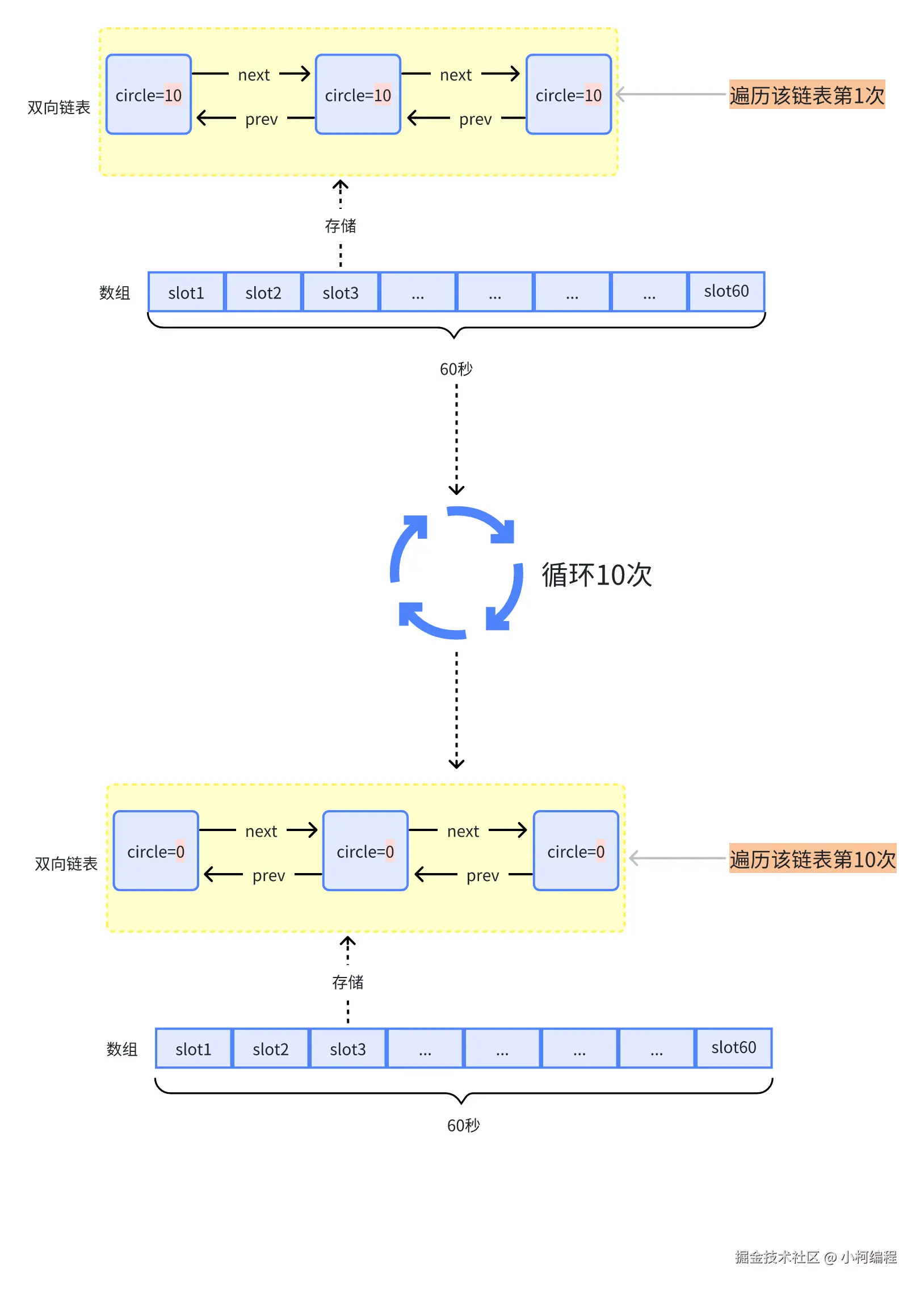

- 空转问题
- 单层时间轮，其时间覆盖范围由
槽位步长 × 槽位总数决定，假设为 60 槽 ×1 秒 = 60 秒 - 若大量任务延迟是10分钟，需通过circle记录循环次数=
10。但每次指针移动仍需遍历每个槽的所有任务，检测circle是否为0，如果不是，将circle-1。只有circle=0才表示任务到期，需要执行。这这个case中，前面9轮都不是0，导致空转问题
- 单层时间轮，其时间覆盖范围由
多层时间轮
下面要介绍的多层时间轮可以解决单层时间轮的空转问题
- 其结构为：多层环形数组，每层时间粒度递增（如秒级、分钟级、小时级）
- 任务分配流程为：
- 短周期任务直接放入低层时间轮（如秒级）。
- 长周期任务放入高层时间轮（如分钟级），当高层时间轮触发到某个槽时，将任务转移到低层时间轮。

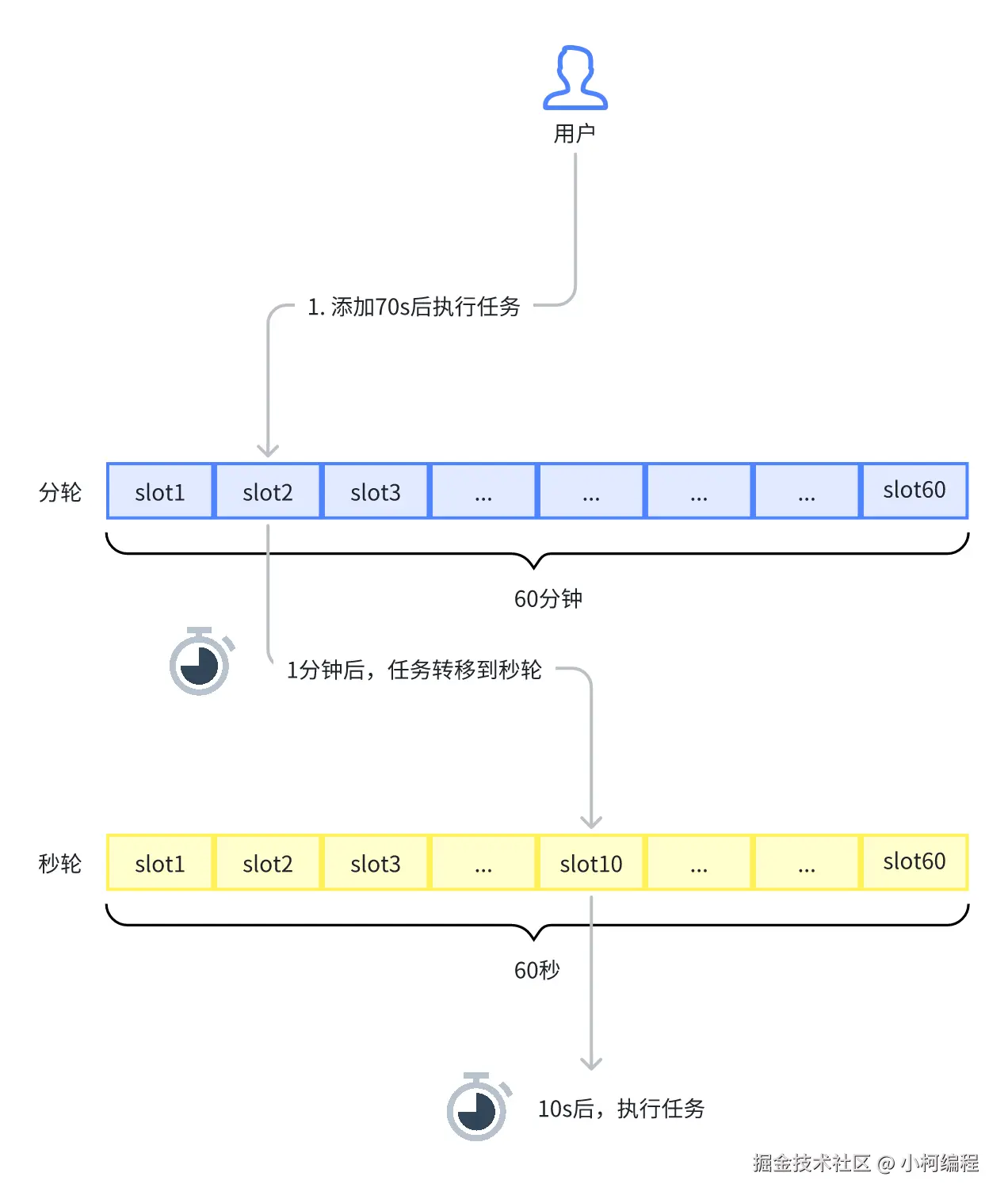

- 举个例子：
- 第一层秒轮：60 个槽位，每个槽位之间间隔 1 秒（覆盖 0~59 秒）
- 第二层分轮：60 个槽位，每个槽位之间间隔 1 分钟（覆盖 0~59 分钟）
- 任务分配逻辑：
- 若任务需在 70 秒后执行（70 秒 = 1 分钟 + 10 秒），则先放入第二层时间轮的slot2（从1开始），当第二层指针移动到slot2 时，将任务转移到第一层的槽位 10
回到空转问题，看多层时间轮是怎么解决的：
大量延迟10分钟的任务加入时，会被放入分轮的第10个槽位。前面9分钟时间轮在推进时，都不会做任何遍历双向链表的操作。只有当第10分钟时，任务会从分轮转移到秒轮，才会开始真正遍历双链表，执行任务，避免了大量无效的空转问题
源码走读
比较好的开源的单层时间轮实现有两个：
- godis：github.com/HDT3213/god…
- go-zero：github.com/zeromicro/g…
这两个实现原理差别不大，本文选择分析godis的时间轮实现，我认为其设计更加简洁
数据结构
type TimeWheel struct {
// 每个槽位之间的时间间隔
interval time.Duration
// 用于触发时间轮的定时器，每隔 interval 触发一次
ticker *time.Ticker
// 时间轮的槽位数组，每个槽位是一个链表，存储了需要在该时间点执行的任务
slots []*list.List
// 用于记录任务的位置，键是任务的唯一标识符（key）
timer map[string]*location
// 当前指针指向的槽位索引，表示当前处理到哪个时间点
currentPos int
// 时间轮的总槽数量，决定了时间轮的大小
slotNum int
addTaskChannel chan task
removeTaskChannel chan string
stopChannel chan bool
}
type task struct {
// 任务延迟执行的时间
delay time.Duration
// 任务需要经过多少个完整的周期才能执行。当 circle 为 0 时，任务可以执行。
circle int
key string
job func()
}
启动
所有的增删任务，取任务的操作，都在一个goroutine里执行，避免了并发安全问题。并且都是高效的O(1)操作，性能上也没问题
耗时高的执行任务操作是启动单独的goroutine执行，下文再分析
func (tw *TimeWheel) start() {
for {
select {
case <-tw.ticker.C:
tw.tickHandler()
case task := <-tw.addTaskChannel:
tw.addTask(&task)
case key := <-tw.removeTaskChannel:
tw.removeTask(key)
case <-tw.stopChannel:
tw.ticker.Stop()
return
}
}
增删任务
func (tw *TimeWheel) addTask(task *task) {
pos, circle := tw.getPositionAndCircle(task.delay)
task.circle = circle
e := tw.slots[pos].PushBack(task)
loc := &location{
slot: pos,
etask: e,
}
// 如果该任务已存在于时间轮中，删除
if task.key != "" {
_, ok := tw.timer[task.key]
if ok {
tw.removeTask(task.key)
}
}
tw.timer[task.key] = loc
}
// 根据给定的延迟时间 d 计算出任务在时间轮中的槽位索引 pos 和需要经过的完整周期数 circle
func (tw *TimeWheel) getPositionAndCircle(d time.Duration) (pos int, circle int) {
delaySeconds := int(d.Seconds())
intervalSeconds := int(tw.interval.Seconds())
// 计算任务需要经过的完整周期数
// delaySeconds / intervalSeconds: 计算任务需要等待的总tick次数
circle = int(delaySeconds / intervalSeconds / tw.slotNum)
// 计算任务的槽位
pos = int(tw.currentPos+delaySeconds/intervalSeconds) % tw.slotNum
return
}
// 删除任务
func (tw *TimeWheel) removeTask(key string) {
pos, ok := tw.timer[key]
if !ok {
return
}
l := tw.slots[pos.slot]
// 从slot中删除
l.Remove(pos.etask)
// 从map中删除
delete(tw.timer, key)
}
执行任务
取出当前slot的双向链表，并发执行所有任务
func (tw *TimeWheel) tickHandler() {
// 推进时间轮
l := tw.slots[tw.currentPos]
if tw.currentPos == tw.slotNum-1 {
tw.currentPos = 0
} else {
tw.currentPos++
}
// 执行当前槽的所有任务
go tw.scanAndRunTask(l)
}
func (tw *TimeWheel) scanAndRunTask(l *list.List) {
// 遍历槽内所有任务
for e := l.Front(); e != nil; {
task := e.Value.(*task)
// 如果任务的 circle 值大于 0，表示任务还需要等待一个周期
if task.circle > 0 {
// 减少任务的 circle 值
task.circle--
e = e.Next()
continue
}
// 执行任务
go func() {
defer func() {
if err := recover(); err != nil {
logger.Error(err)
}
}()
job := task.job
job()
}()
next := e.Next()
// 删除任务
l.Remove(e)
if task.key != "" {
delete(tw.timer, task.key)
}
e = next
}
}
